Расстояние между клипсами для гофры: Прокладка кабеля (провода) в гофрированной трубке | Полезные статьи

Содержание

Прокладка кабеля в гофре — ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Цвет и тип гофры

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

  • серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

  • черный и оранжевый цвет это ПНД – полиэтилен низкого давления
  • синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

ПВХПНДПП

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

  • грызуны
  • заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.

После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм.  Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

  • специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

  • больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Ошибки и правила монтажа кабеля в гофре

  • не создавайте острых углов при проектировании трасс
  • для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты

Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.

  • нельзя протягивать в одной гофре сразу несколько кабельных линий
  • силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
  • если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:

Рекомендуемые диаметры гофры под разные сети:

  • на линии освещения как правило используется гофра d=16мм
  • на силовые розетки диаметром не менее 20мм
  • под коаксиал для видеонаблюдения – не меньше 25мм
  • под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм

к стене, потолку, столбу, трубе, тросу

При устройстве или ремонте проводки приходится монтировать провода и кабели. Также при необходимости установки новой мощной бытовой техники приходится иногда тянуть отдельную линию от электрощитка. В любом случае приходится каким-то образом монтировать провода на стены или потолок. Каким может быть крепление кабеля для каждого их этих случаев и будем дальше разбираться.

Содержание статьи

  • 1 Общие правила
  • 2 Способы крепления к разным поверхностям
    • 2.1 К бетонному столбу
    • 2.2 В металлической трубе
    • 2.3 К тросу
  • 3 Крепеж для кабеля и проводов: виды и разновидности
    • 3.1 Клипсы для крепления кабеля
    • 3.2 Дюбель-клипса
    • 3.3 Дюбель-стяжка
    • 3.4 Кабельные стяжки с площадкой под дюбель (КСП)
    • 3.5 Клипсы (скобы) с гвоздем
    • 3. 6 U-образные скобы из степлера
    • 3.7 Крепеж для упорядочения пучка проводников
    • 3.8 Кабельные лотки — для скрытой прокладки больших пучков
  • 4 Самодельные приспособления для крепления кабеля
  • 5 Крепеж для скрытой прокладки
  • 6 Крепеж для открытой прокладки кабеля
  • 7 Крепление кабелей к потолку

Общие правила

При скрытом или открытом монтаже кабеля, в помещении или на улице есть несколько общих правил:

В принципе, рекомендации все. Они универсальны и несложны. Расстояние при необходимости можно уменьшать. Например, на поворотах трассы крепеж устанавливают на небольшом расстоянии от места сгиба — 5-10 см. Задача — обеспечить надежную фиксацию и не допустить провисания.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

  • Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т. ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления.

    В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой

  • Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

    Установка дюбеля

  • Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

    Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Крепеж для кабеля и проводов: виды и разновидности

При лбом типе монтажа электропроводки и кабеля использоваться могут одни и те же виды крепежа. Подбирается он исходя из имеющихся условий, возможностей и вкусов хозяев. Основная задача — обеспечить качественную фиксацию и не нарушить при этом изоляцию ни в время установки, ни во время дальнейших работ и эксплуатации. А тип крепления подбираете из возможных вариантов. Их довольно много — есть специальные, которые выпускают именно для кабелей, есть позаимствованные из других областей, есть — самодельные.

Вариантов крепления кабелей много

Клипсы для крепления кабеля

При помощи клипс можно закрепить кабель на стене, потолке, на полу. Просто придется подобрать правильную конструкцию, а их немало. Крепление  кабеля клипсами очень популярный метод — может получиться очень аккуратно и почти незаметно. Это если предполагается открытая прокладка проводки.

Клипсы для монтажа кабеля есть металлические и пластиковые, причем разной формы. Самые простые имеют вид дужки, у которой с одной и с другой стороны есть отверстия под саморезы или дюбеля. Всем они хороши, но для установки требуется просверлить два отверстия, а это занимает много времени.

Есть вариант, который позволяет выдержать противопожарный зазор при монтаже силового кабеля на сгораемые поверхности (на фото слева). Этот крепеж фиксируется одним саморезом к поверхности. Он хорош тем, что при необходимости в тот же крепеж можно добавить нити. Для этого не придется его снимать, надо будет открутить винты, удерживающие верхнюю часть клипсы.

Металлические клипсы для крепления кабеля

Третий вариант — своеобразная петля из полосы металла. Чтобы установить ее сначала надо завести внутрь кабели, потом совместить отверстия и закрепить на поверхности.

Все эти клипсы можно использовать как на стене, так и на потолке. Но при прокладке большого количества нитей на потолке они неудобны — слишком много требуется отверстий для монтажа. Их изготавливают из металла, часть затем окрашивают — чтобы при наружной прокладке крепеж меньше выделялся.

Монтаж на пластиковые клипсы

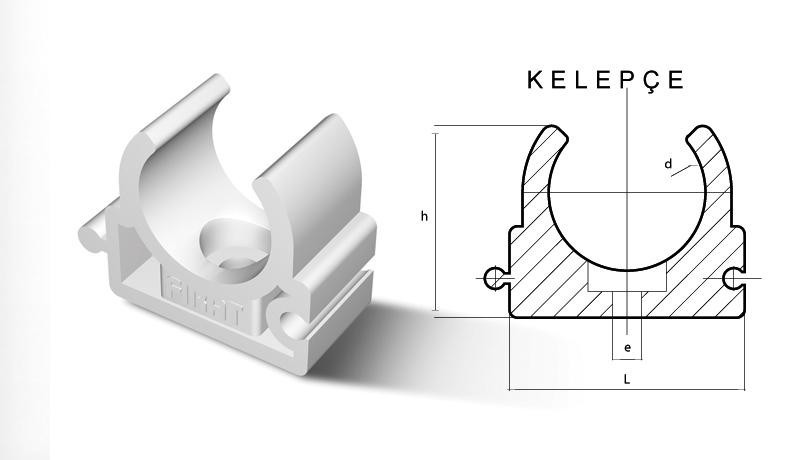

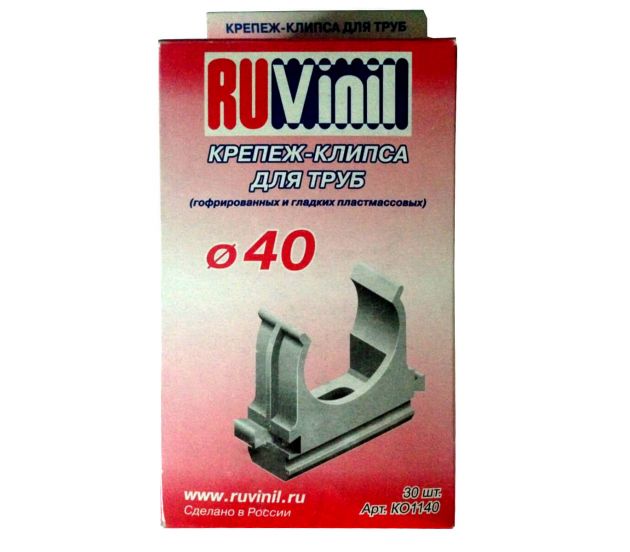

Пластиковые клипсы используют в основном для крепления кабелей в гофрированных шлангах. Есть они разных размеров под различные диаметры гофры. Могут устанавливаться как единично, так и собираться в линейки — для более аккуратного монтажа больших пучков проводки. Этот тип клипс применяют в основном для скрытой прокладки, но если гофра проложена снаружи, то удобнее ее фиксировать с их помощью.

Дюбель-клипса

Более незаметной при монтаже является дюбель-клипса. Это изогнутая полоса пластика с характерными ответвлениями на концах, которые за счет силы упругости будут держать крепеж в материале стены или потолка. Форма этих изделий есть для круглых и плоских кабелей разного размера. Но серьезные кабели ими не закрепишь — маловаты. Зато очень аккуратно смотрятся на проводниках небольших сечений, в том числе телевизионных, телефонных и для интернета.

Дюбель-клипсы для кабелей разной формы

Устанавливается они просто: сверлится отверстие подходящего диаметра, в клипсу заводится проводник, концы заправляются в отверстие и с усилием туда вставляются. Действительно неплохой вариант — быстро монтируется, вы глядит аккуратно. Используется в основном для открытой прокладки проводки.

Дюбель-стяжка

Еще один вариант для быстрого крепления кабеля — дюбель стяжка. Выполняется она из негорючих самозатухающих пластификатов, позволяет быстро монтировать кабельные линии. Может использоваться как для открытого так и для скрытого монтажа.

Дюбель-стяжка — быстрый и удобный способ закрепить кабель к бетону, кирпичу и другим поверхностям

Есть стяжка с разъемным и неразъемным замком. Разъемный замок позволяет при необходимости изменять количество проводов. Способ установки такой же как у обычного дюбеля. Разница в том, что дюбель тут тоже пластиковый.

Кабельные стяжки с площадкой под дюбель (КСП)

Еще один вариант для быстрого монтажа. Состоит из дюбеля с резьбой и площадкой с прикрепленной к ней стяжкой. Сначала устанавливается дюбель, на него накручивается площадка со стяжкой. К готовой трассе крепятся провода.

КСП — кабельная стяжка с монтажной площадкой под дюбель

Материал — негорючий пластификат, цвет — серый, температура использования — от -45°C до +85°C. Можно крепить на бетонные, кирпичные и деревянные поверхности.

Клипсы (скобы) с гвоздем

Отличный вариант для крепления кабеля к плотным поверхностям — древесине и ее производным, штукатурке. Сбоку пластиковой скобы имеется отверстие, в которое вставляется гвоздик. По форме скобы есть круглые  прямоугольные — под разной формы проводники.

Пластиковые скобы с гвоздями для открытого монтажа кабеля

Крепление кабеля такими скобами быстрое и не бросается в глаза. Чаще всего тоже крепят небольших размеров провода — телевизионные, телефонные, для интернета.

U-образные скобы из степлера

Даже самые маленькие скобы и клипсы все-равно довольно заметны. Есть способ сделать крепеж практически невидимым, во всяком случае в некоторых случаях. При наличии строительного степлера к деревянным поверхностям или штукатурке провода и телефонные кабели можно крепить специальными скобами. Они имеют длинные ножки и скругленную спинку. Есть специальные скобы для степлера, предназначенные для монтажа кабеля с пластиковыми ограничителями (средний рисунок). Они не позволяют передавить провод, что случается при работе с обычными скобами, если выставлена слишком большое усилие на спусковом механизме.

Крепление кабелей при помощи степлера и специальных скоб

Хорош способ высокой скоростью — всего одно нажатие на рычаг степлера и скоба уже установлена. За час можно зафиксировать приличный метраж. Еще один положительный момент — крепеж малозаметен, при демонтаже в древесине остаются очень небольшие отверстия, которые тоже практически невидны. Со штукатуркой и ДСП, ОСП несколько сложнее — повреждения могут оказаться больше, тем не менее, они все равно менее заметны чем от гвоздей, даже самых маленьких.

Недостаток крепления кабелей степлером — значительные ограничения по размерам. Подобные скобы большими не бывают. Максимальный размер по ширине скобы — 12,5 мм, да и то не во всех видах. Этого более чем достаточно для монтажа телефонной «лапши», интернет-кабеля или других подобных проводников, но уже ВВГ или NYM таким способом закрепить получается далеко не всегда. К тому же у этих кабелей изоляция более жесткая, что требует более частой установки скоб.

Крепеж для упорядочения пучка проводников

Не всегда провода необходимо закреплять стационарно. В некоторых случаях просто надо пучки упорядочить — чтобы они не путались. Например, обычно к рабочему столу подходит немалое количество проводов. Фиксировать их жестко ни к чему — через некоторое время могут потребоваться переделки, а от вбитых гвоздей остаются дырки, которые на столе уже ничем не замаскируешь. Вот для этих целей есть различные приспособления. Их чаще называют держателями проводов или кабеля.

Кабельные клипсы на липучке

Например, те же скобы, но другого строения. Справа на фото выше вы видите кабельную клипсу, к тыльной стороне которой прикреплена двусторонняя липкая лента. Для крепления на мебель или пластиковые панели это очень удобно — клей потом можно отмыть, а поверхность остается неповрежденной. По центру — второй вариант с той же идеей, а слева так называемая монтажная площадка для крепления кабельных стяжек. Сначала к поверхности крепятся эти площадки — у них на тыльной стороне тоже есть липучка. Затем пучок проводов крепится к отверстиям обычной пластиковой стяжкой. Не столь удобно и аккуратно (хвосты стяжек будут торчать), но тоже может использоваться.

Пластиковые держатели для кабелей на столе

Еще несколько вариантов для крепления жгута электрических проводов вы видите на фото выше. Суть одна, методика разная.

Кабельные лотки — для скрытой прокладки больших пучков

При устройстве подсветки потолка из точечных светильников приходится прокладывать большое количество проводов, причем фиксировать их приходится к потолочному перекрытию. Если речь идет о квартирах, то перекрытия чаще всего — бетонная плита. Сверлить в ней массу дырок тяжело и долго, крепить по одиночке или небольшими группами провода не намного легче. Вот для таких случаев используют подвесные кабельные лотки. Делают их обычно из оцинкованной проволоки или перфорированного металла.

Подвесные лотки для кабелей

Есть они разных размеров, есть несколько разных типов крепления — на шпильки, прикрепленные к потолку, на подвесы «Т» или «Г»-образной формы.

Порядок монтажа такой: сначала собирается и монтируется на потолке конструкция, потом в нее закидываются кабели. При желании их можно закрепить стяжками к решеткам, но обычно в этом нет необходимости.

Кроме того есть металлические лотки из перфорированного и неперфорированного металла. Последние необходимы при прокладке кабелей внутри горючих стен — в каркасных домах, например.

Виды кабельных лотков из металла

Такие же лотки можно использовать при укладке кабелей в подпольном пространстве. Но тогда можно применять перфорированный вариант. Он тоже замечательно защитит от грызунов и случайного повреждения.



Самодельные приспособления для крепления кабеля

Многие фабричные приспособления имеют относительно невысокую цену, но когда их требуются сотни, сумма набегает немалая. А если проводка скрытая — требуется, например, закрепить кабель в штробе, зачем замуровывать лишние деньги,  если можно обойтись подручными средствами. Вот из чего делают самодельное крепление кабеля:

  • Полоски жести + гвозди или дюбеля — в зависимости от материала стены. Жесть желательно оцинкованная, а ее можно «добыть» из пивных банок. Нарезается на полоски толщиной 7-10 мм, в центре делают отверстие, в которое продевается гвоздь. Сначала вдоль трассы с шагом 60-100 см набивают крепеж, затем жестяными полосками зажимают кабель или провод. Чтобы крепление кабеля было надежным, концы желательно зажать в замок.

    Пример самодельного крепежа для кабеля

  • Из оцинкованного металла,нарезанного на полоски толщиной около 1 см можно сделать простейшую U-образную скобу. На концах прибить гвозди, использовать как обычные скобы — прихватывая проводник каждые 50-80 см. Можно использовать для крепления проводов к стенам и потолку.

    Как можно закрепить провод полоской из жести

  • Также полосу жести можно использовать для крепления кабеля в петлю. Полоса охватывает кабель после чего полоска крепится к стене (смотрите фото справа). Этот вариант тоже можно использовать для фиксации проводников в штробе. От обычного наружного крепления его будет отличать только шаг установки фиксаторов — их можно ставить реже, так как задача их — удержать кабели до того момента, пока не застынет раствор, которым штробу заделывают. Таким же способом можно закреплять провода в защитной оболочке — гофре, трубе и т.п. Только полосы потребуются большей длинны и, возможно, ширины — для более надежной фиксации. Для древесины подойдет гвоздь или саморез, для кирпича и бетона потребуется дюбель.
  • Подручными средствами можно закреплять и пучки проводов. Более длинной полосой жести можно крепить несколько расположенных один возле другого проводников. Удобнее для этого использовать перфорированный металл (например, монтажные подвесы для подвесных потолков), но можно обойтись и обычными полосами жести.

    Фиксация пучков проводов

Это основные виды крепежа для кабеля, который можно сделать своими руками. Наверняка есть другие варианты — фантазия умельцев неистощима, но это наиболее распространенные.

Крепеж для скрытой прокладки

Если кабели укладываются на стадии ремонта, все чаще прибегают к укладке внутри стен, пола или потолка. Так как результат работы невиден, то эстетике уделяется минимум внимания. Зато много внимания уделяется надежности и безопасности — доступ для переделки очень и очень усложнен. Потому и крепеж для кабеля при прокладке внутри стены, потолка, под полом выбирается надежный.  Это могут быть:

  • Стяжки любого типа — с дюбелями, монтажными площадками и т.д.
  • Можно подобрать подходящего размера  типа клипсы.
  • Сделать самодельный крепеж.

    Если делаете подвесной потолок из гипсокартона, проводку можно крепить к подвесам или укладывать внутри профилей. Только при монтаже кабели не укладывайте близко к стенке профиля — чтобы не повредить при работе

Для прокладки больших пучков проводов на потолке удобнее и быстрее использовать лотки, но можно все тем же крепежом. Единственное что плохо — приходится сверлить много дырок под установку крепежа в бетон или кирпич. Особенно неудобно это при работах на потолке. О том, как лучше оптимизировать работу в этом случае чуть ниже.

Если не предполагается наличие фальш-стен или чистового пола, под провода делают углубления — штробы. В них укладывают провода, потом замазывают раствором и после уже производят финишную отделку. Сточки зрения эстетики вариант идеальный. С точки зрения эксплуатации — проблематичный, так как заменить или отремонтировать проводку не разбивая стены практически невозможно. Тем не менее проводку делают именно так, просто стараясь уложить качественные кабели, да еще хоть с некоторым запасом по мощности или количеству пар.

Прокладка и крепление проводов в штробе

Согласно правил безопасности в горючих стенах (деревянных, панельных и каркасных) укладывается кабель в негорючей оболочке или в цельнометаллическом лотке. Если речь идет о негорючей оболочке, то обычно это гофротруба из неподдерживающего горение пластиката. В этом случае крепят собственно оболочку, внутри которой находится кабель. На выбор типа крепления это особо не влияет, но влияет на подбор размеров крепежа — просто необходимо чтобы фиксаторы могли охватить оболочку.

Прокладка кабелей внутри горючих стен связана со сложностями: требования очень жесткие. Их можно выполнить в каркасных или панельных домах, но в брусовых или в срубах очень сложно. Необходимо в стены укладывать цельнометаллические лотки. При этом приходится вынимать большое количество древесины, что не улучшает теплотехнические характеристики да и внешний вид сделать идеальным не представляется возможным. Потому в деревянных домах чаще прибегают к открытому способу монтажа — поверх стен.

Крепеж для открытой прокладки кабеля

При наружной прокладке кабеля насчет внешнего вида к крепежу предъявляются более жесткие требования. Так как все на виду необходимо подбирать наиболее незаметные варианты или наоборот, наиболее декоративные например ретро-проводка. Это обширная тема и подробно описана она тут. Другие варианты:

Выбор есть, но все способы неидеальны, потому каждый решает для себя сам как и чем ему крепить кабель.

Крепление кабелей к потолку

Крепить кабели к потолку возникает необходимость в основном при устройстве натяжных потолков или потолков из  пластиковых панелей и гипсокартона.  В случае с гипсокртоном все несколько проще: есть система подвесов, к которым можно пластиковыми стяжками закрепить жгуты проводов. В других случаях все несколько сложнее: приходится сверлить большое количество отверстий под крепеж, ведь используют все те же клипсы и скобы, а под каждую нужно установить дюбель (если потолок из бетонной плиты).

Крепление кабеля на потолке требует много времени

Ускорить монтаж можно несколькими способами:

  • Используя кабельные лотки (описаны выше).
  • Прикрепив к потолку некоторое количество линий, подвешивать к ним небольшие жгуты проводов при помощи пластиковых стяжек.
  • Использовать для крепления длинную перфорированную полосу металла.

Гофра для кабелей и проводов: виды, размеры (диаметр), установка

При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

Содержание статьи

  • 1 Зачем нужна гофра
  • 2 Типы гофр для прокладки кабеля
    • 2.1 Разновидности
  • 3 Какие материалы
  • 4 Гофра для кабеля, размеры, цены
    • 4. 1 Выбор размера

      9

    • 7 Цена
    • 5 Монтаж гофрированных труб
      • 5.1 Гофропроводка
      • 5.2 Особенности открытой прокладки на улице

    Зачем нужна гофра

    Прокладка электрического кабеля и проводов в гофре рекомендуется по разным причинам:

    Вообще гофры, даже металлические, не лучшая защита от механических повреждений. Остается только надеяться, что почувствовав, что дрель вышла из строя, удастся вовремя остановиться. А чтобы точно не влезать в проводку, лучше иметь точный план ее укладки с замерами и привязкой к углам. Ведь кабель в гофре даже под нагрузкой определяется далеко не каждым детектором проводки. Так что не забудьте перед заливкой стяжки, перед чистовой отделкой сделать снимки, зарисовать и отметить расстояния.

    Виды гофр для прокладки кабеля

    Гофра для кабеля бывает разной прочности:

    Как видите, классификация основана на прочностных свойствах, что определяет область использования.

    Разновидности

    Кроме всего этого есть еще гофра с протяжкой и без. Протяжка – это тонкий трос или проволока, облегчающие протягивание троса в гофру. Трос привязывают к концу троса, тянут за другой его конец, подворачивая трос внутрь. Без протяжки справиться с этой задачей проблематично – при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса будет длинной, это будет слишком сложно.

    Гофра кабеля может быть с протяжкой (правильное название «щуп») и без

    Если говорить о видах пластиковой гофры, то следует упомянуть, что бывает двухслойная гофра. Снаружи он имеет такую ​​же ребристую поверхность, но внутри он гладкий. Гофра для кабеля такого типа стоит дорого, но при необходимости в нее действительно можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая, это возможно далеко не всегда – если трасса имеет минимум поворотов, да еще и по большому радиусу.

    Гофра металлическая и металлополимерная

    Гофра металлическая для кабелей также бывает разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, имеется металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

    Какие материалы

    Гофра для кабелей и электрических проводов изготавливается из пластика и металла. Используемые материалы разные, с разными характеристиками. Их необходимо выбирать исходя из задач, которые они должны выполнять.

    Если говорить о соблюдении норм пожарной безопасности при установке уплотнителей в горючих стенах, то идеальным вариантом является металлическая труба. Спасает от напряжений, которые могут возникнуть при изменении размеров здания. С ним не справляются и грызуны. Это также оптимальный вариант с точки зрения пожарной безопасности: даже при наличии токов короткого замыкания и несрабатывании автоматического выключателя вероятность прогорания трубы с толщиной стенки 2 мм очень мала. Это означает, что пожар не начнется. Если прокладка электрических кабелей в трубах вас совершенно не прельщает, то можно использовать металлические кабель-каналы или гофру из нержавеющей стали или оцинкованную.

    Гофра для кабеля, размеры, цены

    Гофра для электросетей выпускается размерами от 16 мм до 65 мм. При выборе размера необходимо учитывать, что эти изделия имеют два диаметра – внешний и внутренний. Если вы собираетесь прокладывать несколько проводников — проводов или кабелей — диаметр нужно подбирать так, чтобы оставался зазор не менее половины радиуса. Это требование основано на том, что при прокладке группой (необходимо, кстати, взять специальный кабель) он будет сильнее нагреваться, а наличие воздушной прослойки будет способствовать лучшему отводу тепла.

    Цена гофрированных электротруб зависит от многих факторов



    Выбор размера

    Выбор диаметра гофры также зависит от площади, на которой она будет проложена:

    Диаметр гофры для прокладки кабеля выбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

    Таблица выбора диаметра гофры для кабелей и проводов в зависимости от сечения и количества проводов

    Эта информация предназначена для справки, но вы можете сосредоточиться на ней. Можно взять большего, но не меньшего диаметра.

    Цены

    Вообще говоря, самая дешевая гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, самая дорогая — металлическая гофра. Причем вариант с протяжкой чуть дороже, чем без нее. При покупке нужно обращать внимание на одинаковую толщину стенок, однородность цвета.

    Различные материалы, цвета, толщина стенок и разные цены

    Гофра для кабеля продается в бухтах по 50 и 100 метров, реже можно встретить метражом, но цена тогда несколько выше. Вообще цена зависит не только от материала, но и от толщины стенки. Самая дешевая – это облегченная гофра из ПВХ для кабеля, но иногда она больше похожа на просто пленку. От чего это может защитить, сложно сказать. Если вас беспокоит качество, то все, что связано с электрикой, лучше приобретать не в строительных супермаркетах типа Леруа и т. п., а в специализированных. Качество там обычно лучше, а цены если и выше, то приемлемые. Чтобы вы имели представление о возможном диапазоне цен, в таблице мы сведем несколько видов гофры с кратким техническим описанием.

    для скрытой прокладки0114

    4

    4

    5 открытая

    3 открытая

    Наименование Тип А Внешний диаметр Внутренний диаметр Протяжка Цена за метр IP3 Назначение
    Гофра ПВХ легкая 16 мм 11,4 мм Да 2,4 руб.
    Гофрированная труба из ПЭВП, черная BCS 15,7 мм 11,3 мм Да от 7,5 руб/м 55 для скрытой укладки
    Гофротруба ПНД черная БКС 19,5 мм 14,5 мм Да от 8,9 руб/м 15 14
    Красная двустенная труба ПНД жесткая 50 мм 41,5 мм Да 78,5 руб/м 44
    Труба ПНД тяжелая тяжелая 31 мм 23,4 мм Да от 9,7 руб/м 55

    скрытая прокладка

    Труба гофрированная PPL (полипропилен) легкая 19,7 мм 14,8 мм Да от 28 руб/м
    5
    Гофрированная труба из полиамида черный 21,2 мм 16,8 мм нет от 52 руб/м 68 открытая, скрытая прокладка, стойкая к УФ
    Гофротруба полиамид серый 21,2 мм 16,8 мм Да от 48 руб/м 68

    4 открытая прокладка

    Монтаж гофрированных труб

    При наружной (открытой) прокладке для фиксации гофр для кабелей и проводов используются специальные пластмассовые клипсы, которые подбираются под наружный диаметр трубы. Клипсы крепятся через каждые 20-30 см на шурупы или дюбели – в зависимости от типа стены. В установленных клипсах заводится гофра для кбалая, прижимается до щелчка. При монтаже в пазу крепится пластиковыми стяжками или дюбельными стяжками. Также можно использовать самодельный крепеж – полоски жести с гвоздями или саморезами посередине.

    При разработке маршрута необходимо учитывать следующие рекомендации. Предполагается, что трасса должна быть без резких поворотов — чтобы при необходимости можно было подтянуть новый кусок троса. Потому что:

    Настоящие правила касаются проектирования трассы для наземной (подвесной) и подземной прокладки кабеля в т.ч. Если трасса длинная и вы хотите иметь возможность протянуть кабель «в случае чего» без замены гофры, проектируйте трассу с учетом этих правил.

    Гофропроводка

    При монтаже электропроводки в доме или квартире отрезки гофры закрепляются между распределительными коробками, от них к выключателям/розеткам, к осветительным приборам. Здесь участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с натяжкой троса не возникает.

    При затягивании в гофру для кабеля нескольких жил, они складываются, скрепляются по всей длине скотчем или изолентой с шагом 30-50 см (в зависимости от жесткости). Жесткая изоляция зачищается на 10-15 см с одного края, провода скручиваются в общий пучок, из него формируется петля (закрепите петлю скотчем или изолентой). Если жгут слишком толстый, можно сформировать петли отдельно, просто протянув через все бечевку. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на тросы. При этом тянуть нужно без рывков, плавно – чтобы не повредить трос или кабель.

    Как протянуть кабель в гофру

    При монтаже следить, чтобы протяжка не выскальзывала. Для верности можно закрепить кабель кусочком скотча. Есть два подхода к редактированию:

    • Сначала фиксируем гофру, затем затягиваем кабель или провода в готовую деталь.
    • Сначала протяните кабель, затем монтируйте.

    Особенности открытой прокладки на улице

    При наружной прокладке, как правило, подвешивается на тросе. Для наружных работ подойдет металлическая нержавейка, а лучше – металлополимерная гофра для кабеля, а также пластиковый полиамид (черный или синий). Все эти материалы устойчивы к ультрафиолету и сохраняют гибкость при отрицательных температурах.

    Хотя это дешевый метод, он не самый лучший, так как стяжки лопаются.

    При монтаже протянутый в гофру трос подвешивается на тросе. Самыми дешевыми креплениями являются обычные пластиковые стяжки. Также существуют специальные подвески.

    Модернизация гофрированной крыши

    Подрамник TopHat на старой гофрированной крыше с помощью зажима Quik-Clip

    Тим Лейн

    Гофрированная кровля существует уже более 100 лет.
    Он был изготовлен из различных материалов, таких как алюминий, сталь, FRP (пластик, армированный волокном) или цемент (транзит).
    Хотя он немного потерял популярность, большинство типов гофрированной кровли по-прежнему производятся и продаются всеми основными производителями.

    Со старой гофрированной крышей сложно справиться.
    Из-за неровностей исходной панели, изменений высоты из-за перекрывающихся панелей и общего возраста / износа старая гофрированная крыша может создать очень неровную монтажную поверхность для металлической крыши, что делает заманчивым полностью удалить старую крышу.
    К счастью, у TopHat Framing Systems есть решение!

    Использование Quick-Clip на различной высоте позволяет установщику приспособить варианты существующей крыши и успешно установить металлическую накладку на крышу.
    При правильной установке гофрированная модернизация с помощью Quik-Clips и TopHat может принести пользу инженерам, владельцам зданий, архитекторам и подрядчикам.
    Повышенная прочность, экономия средств, простота установки и безопасность стоят на первом месте.

    • Безопасность: Модернизация старой гофрированной крыши повышает безопасность монтажников. Если оставить старую крышу на месте, это снизит опасность падения и создаст прочную площадку для укладки материалов.
    • Стоимость: Личные расходы на демонтаж и утилизацию старой гофрированной кровли могут быть намного выше, чем долгосрочная окупаемость сэкономленных инвестиций, связанных с установкой новых кровельных панелей. Процесс удаления может занять много времени и во многих случаях нарушит работу здания. Эти расходы часто намного превышают стоимость модернизации крыши.
    • Простота установки: Модернизация гофрированных систем проста в установке. Например, одно ведущее решение представляет собой простую систему из двух частей. Монтажники размещают зажим на заданном расстоянии вдоль существующего прогона, обеспечивая платформу для утопленной секции шляпки. После того, как эти две части установлены, можно устанавливать новые панели крыши.
    • Прочность: Модернизация может увеличить отрицательную и положительную нагрузку на новую кровельную систему. Используя систему наложения, положительные нагрузки, такие как вес снега, удерживаются от существующей гофрированной крыши. Благодаря использованию системы ограничителя прогиба новая система крыши может соответствовать более высоким требованиям к нагрузке, предъявляемым новыми строительными нормами. Проконсультируйтесь с профессиональным инженером.

    Рассмотрите решение TopHat Framing Systems для вашей следующей работы по модернизации гофрированной кровли!
    Включение этого передового метода наложения металлической кровли в ваши проектные решения может сэкономить ваше время и деньги, сделать работу более безопасной и сделать крышу прочнее.

    Свяжитесь с нами сегодня

    TopHat Framing Systems
    8830 Mentor Rd.
    Mentor, OH 44060
    Тел.: 330-931-9201
    Эл.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
