Расстояние между столбами фундамента: Столбчатый фундамент расстояние между столбами

Расчет количества материалов столбчатого фундамента

Масштаб чертежа:
0.5123

Укажите тип столба

Укажите размеры столбов фундамента

Высота основания A


Высота столба H


Размер B


Размер B1


Размер D


Размер D1


Прутков арматуры в столбах ARM1
012345678910

Укажите габариты фундамента

Ширина X


Длина Y


Количество столбов X1


Количество столбов Y1
Столбы под всем домом S

Укажите габариты ростверка

Ширина E


Высота F


Количество рядов арматуры ARM2
012345678910
Диаметр арматуры ARMD

Состав бетона

Цемент на кубический метр бетона


Пропорции бетона по весу
цемент : песок : щебень

Укажите стоимость строительных материалов

Цемент (за мешок 50 килограмм)


Песок (за 1 тонну)


Щебень (за 1 тонну)


Арматура (за 1 тонну)

Объем верхней части столба	0. 038 м3
Объем основания	0.025 м3
Общий объем столба	0.063 м3
Расстояние между столбами по горизонтали	145 см
Расстояние между столбами по вертикали	143.3 см
Количество фундаментных столбов	14 штук
Объем бетона всех столбов	0.88 м3
Объем бетона для ростверка	0.606 м3
Общий объем бетона	1.486 м3
Длина арматуры в одном столбе	4.2 м
Сумма арматуры в столбах	58.8 м
Длина арматуры в ростверке	84 м
Общая длина арматуры	142. 8 м
Общий вес арматуры	126.77 кг
Требуемое количество мешков цемента по 50 кг:	10.4. ( Или 520) кг
Стоимость цемента	2079.9
Песок	1299.94 кг
Стоимость песка	389.98
Щебень	1871.91 кг
Стоимость щебня	748.77
Стоимость арматуры	2535.44
Итого:	5754.1

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени. Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.



Выберите тип фундаментного столба
Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите необходимые размеры

B
— Ширина или диаметр.


H
— Высота основной части.

A
— Высота основания столба. Если свая без основания, то не указывайте этот размер.


D
— Ширина или диаметр основания.

D1
— Длина для прямоугольного основания.


B1
— Ширина для прямоугольного столба.

При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента

X
— Ширина фундамента.


Y
— Длина фундамента.

X1
— Количество столбов по ширине, включая столбы по углам.


Y1
— Количество столбов по длине, включая столбы по углам.

S
— Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка

E
— Ширина ростверка.

F
— Высота ростверка.

Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура

ARM1
— Количество прутьев арматуры в одном столбе.


ARM2
— Количество рядов арматуры в ленте ростверка.

ARMD
— Диаметр арматуры. Указывается всегда в миллиметрах.

Если армирования не требуется, то установите значения в 0.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.

Укажите пропорции для изготовления бетона, по весу.
Эти данные различны в каждом конкретном случае.

Они зависят от марки цемента, размеров щебня и технологии строительства.
Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.

В результате программа автоматически вычислит:
Расстояние между фундаментными столбами и их количество.

Объем бетона для одного столба, отдельно для верхней и нижней части.

Количество бетона для ростверка.

Длину и вес необходимого количества арматуры.

Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.

Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика. Ростверк служит для усиления столбчатого фундамента, и имеет вид армированной перемычки между столбами.

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции.

Строительство столбчатого фундамента протекает в 9 последовательных этапов.

1. Подготовительные работы, представляющие собой очистку строительной площадки.

2. Разметка фундамента, когда земельный участок размечается согласно проекту.

3. Рытье ям.

4. Установка опалубки для столбов.

5. Установка арматуры.

6. Заливка столбов.

7. Изготовление ростверка.

8. Постройка так называемой забирки или заграждающей стенки между столбами.

9. Меры по гидроизоляции фундамента.

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.

Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.

Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.

Определение расстояние между столбами для забора из профлиста, сетки рабицы, евроштакетника

О столбах для забора. Виды столбов, рекомендуемое расстояние между столбами забора

Расстояние между столбами забора и глубина их забивания является важными факторами, которые нужно учитывать при проектировании и возведении ограждения. Дело в том, что при слишком большом расстоянии между опорами конструкция не будет иметь достаточной жесткости. Если столбы устанавливать слишком близко друг к другу, то получается перерасход материала, увеличивается трудоемкость строительных и монтажных работ.

От чего зависит длина пролетов

Чтобы рассчитать оптимальное расстояние между столбами для забора нужно учитывать тип и высоту конструкции, способ монтажа столбов, ветровую нагрузку и характеристики почвы на участке застройки, материал пролетов и опор.

Заборы по лицевой стороне участка делают сплошными или светопрозрачными высотой 1,6-2,2 м. Ограждения, которые устанавливаются между участками, должны быть только светопрозрачными, а их высота не должна превышать 1,5 м.

Опорные столбы устанавливаются способом забивки, путем частичного бетонирования, с заливкой бетоном на всю глубину, с бутованием щебнем. Также заборы устанавливаются на винтовые сваи, на бетонное основание с забетонированными столбами.

Выбор типа основания и глубина погружения столбов напрямую зависят от типа грунта и веса пролетов:

• Для строительства высокого сплошного забора с большой парусностью на глинистой почве рекомендуется установка бетонной ленты с бетонированием опор.
• Для возведения легкого ограждения из сетки-рабицы на участке со стабильным грунтом используют забивные столбы или опоры бутованием щебнем или с частичным бетонированием.
• Строительство глухого забора на слабой просадочной или болотистой почве потребует более устойчивого основания. В этом случае чаще всего используют винтовые сваи для обустройства свайного или свайно-ростверкового фундамента.

Например, для возведения забора из профнастила на участке с влажным грунтом, склонным к морозному пучению, лучше использовать свайные конструкции. Для установки секций из деревянного или металлического штакетника на песчаной почве, супесях и суглинках оптимальным вариантом будет погружение столбов на глубину ниже промерзания грунта с полным бетонированием. В средней полосе России для галечных и гравийных почв точка промерзания находится на глубине 0,5-0,6 м, для песчаных — от 0,4 до 0,7 м, для глины и суглинков — до 1,2 -1,3 м.

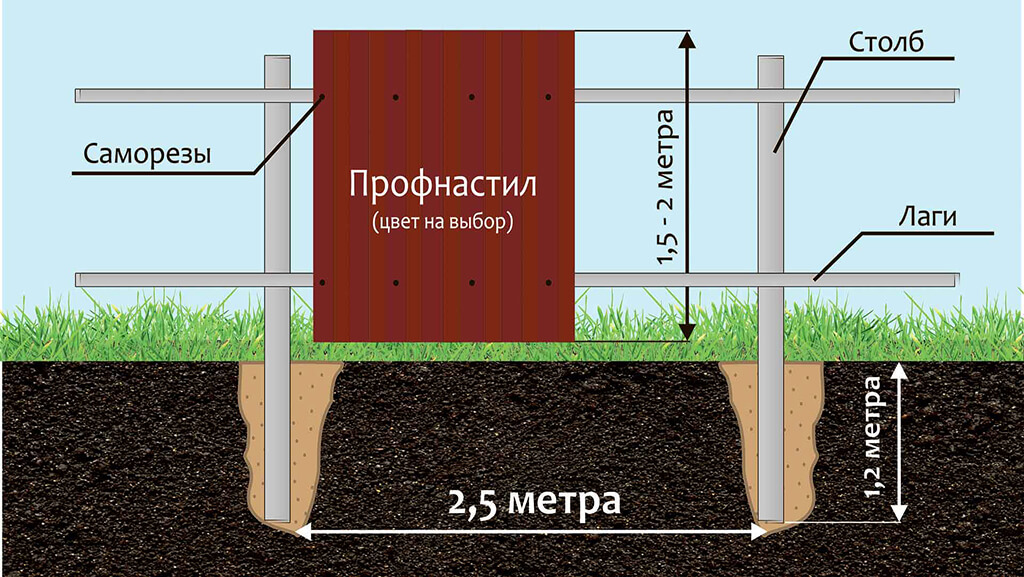

Оптимальное расстояние между столбами

Расстояние между столбами рассчитывается с учетом веса секций. Если расстояние между столбами забора из сетки-рабицы рулонного типа без горизонтальных лаг составляет 3,5 м, то для секционного сетчатого забора оно не должно превышать 3 м.

Шаг столбов для забора из профнастила подбирается с учетом конструкции каркаса. Если листы прикручивают к горизонтальным лагам, то рекомендуемое расстояние между столбами для забора из профнастила составляет 2-2,5 м.

Для ограждений на капитальном фундаменте шаг между опорами может быть увеличен. Максимально допустимое расстояние между кирпичными столбами забора из профлиста на ленточном фундаменте с кирпичными или бетонными колоннами достигает шести метров. При этом для горизонтальных прожилин нужно взять трубы с сечением не менее 40х20х2 мм и установить их не в 2, а в 3 ряда.

Материалы для столбов

Основу забора составляет несущий каркас, который состоит из угловых и промежуточных опор, горизонтальных перемычек — лаг. Секционные заборы из профнастила, сетки, досок, профтрубы и рулонные ограждения из рабицы монтируют без горизонтальных лаг. Секции приваривают к опорам на монтажные пластины, крепят к ним болтами или специальными хомутами и скобами.

В качестве опорных столбов используется брус или деревянные колья, металлическая труба с круглым или квадратным сечением, кирпичные колонны, асбестоцементные трубы, железобетонные опоры.

Столбы из дерева

Деревянные столбы, как правило, используют для монтажа штакетника или сплошного забора из досок. Такой вариант каркаса используется довольно редко из-за небольшого срока службы. Дерево относится к горючим материалам, плохо переносит повышенную влажность, теряет свой цвет под прямыми лучами солнца, привлекает жучков-древоточцев.

Чтобы защитить дерево от внешних воздействий и увеличить срок эксплуатации забора, столбы обрабатывают защитными пропитками. Это антисептики, антипирены или комплексные составы «2 в 1» — огнебиозащита. Для защиты от почвенной коррозии подземную часть столбов покрывают битумом.

Размер сечения опор из дерева должен быть не меньше 100х100 мм. Столбы такой толщины обладают достаточной прочностью и способны противостоять средней ветровой нагрузке.

Опоры из стальных труб

Стальные трубы универсальны — они подходят для ограждений из дерева, сварной сетки, рабицы, поликарбоната, профнастила, профтрубы, металлоштакетника. Чаще всего для строительства заборов и ограждений используют трубу с сечением квадратной формы. Ребра жесткости обеспечивают дополнительную прочность опор. К таким трубам намного удобнее крепить или приваривать лаги, кронштейны, монтажные полосы.

В качестве антикоррозионного покрытия стальных столбов используют грунтовку по металлу, масляную, акриловую и алкидную краску. Если забор будет монтироваться без применения сварки, с помощью болотов и Х-кронштейнов, то можно взять трубы с оцинковкой или с полимерным покрытием.

Поскольку на угловые опоры приходится повышенная нагрузка, то для них берут трубу 80х80х3 мм. Оптимальный размер сечения профтрубы для промежуточных столбов 60х60х2 мм. Если участок находится в районе с постоянными и сильными ветрами, а высота сплошного забора превышает 2,2 м, то берут столбы с бóльшим размером сечения и толщиной стенки.

Опоры из асбоцементных труб

Асбестоцементные и хризотиловые трубы являются альтернативным вариантом опорных столбов из дерева и стали. Среди плюсов такого фундамента можно отметить устойчивость к гниению и коррозии, негорючесть, практичность. Трубы из асбоцемента не боятся влаги и перепадов температуры, их не нужно красить или обрабатывать защитными пропитками.

Минусы таких опор — непривлекательный внешний вид, большой вес, хрупкость и низкая ударопрочность, трудоемкость при монтаже.

Чаще всего асбоцементные опоры используют для заборов на даче. Для строительства ограды из плоского шифера оптимальным выбором будет труба диаметром 100 мм.

Кирпичные столбы

Бетонный фундамент с кирпичными столбами выглядит красиво и аккуратно, обеспечивает устойчивость сплошного высокого забора на участке со сложным грунтом. Кирпичные колонны хорошо сочетаются с профнастилом, металлоштакетником, с деревянными и коваными секциями.

По периметру участка устанавливаются опоры из профтрубы с точечным бетонированием, заливается бетонная лента. После застывания бетона вокруг столбов выкладывают колонны из клинкерного, силикатного, гиперпрессованного, рустированного, колотого, торкретированного, ангобированного или керамического облицовочного кирпича, обычного или фигурного.

Железобетонные столбы

Такие опоры проектируют вместе с бетонной лентой или делают отдельностоящими. Берут готовые столбы из железобетона или изготавливают их самостоятельно.

Столбы из железобетона своими руками делают двумя способами. В первом случае участок размечают по периметру, по разметкам бурят ямы под столбы. В ямах на всю высоту будущей колонны делают армирующий каркас, ставят вертикальную опалубку. Она состоит из щитов, затяжек, подкосов, креплений и замков. После этого внутрь опалубки заливают бетон и оставляют до тех пор, пока он не наберет прочность. После этого опалубку снимают и приступают к монтажу секций.

Второй вариант более простой в исполнении. По границе участка заливают бетонный ленточный фундамент с опорами из круглой или квадратной трубы. После того, как бетон застынет, на трубы нанизывают готовые бетонные фигурные блоки, которые одновременно выполняют роль несъемной опалубки. Железный столб выполняет функцию арматуры. Чтобы придать конструкции прочность внутрь колонны заливают бетон. Колонна в сборке выглядит как монолитный фигурный бетонный столб. Готовые колонны красят краской по бетону Полимераль Бетон или Teping.

Какие факторы влияют на расстояние между колоннами RCC?

🕑 Время считывания: 1 минута

Не существует определенного правила для определения желаемого расстояния между железобетонными колоннами. Такие факторы, как архитектурные соображения, функция здания и нагрузка на конструкцию, играют важную роль в определении оптимального пролета между двумя железобетонными колоннами.

Инженеры-архитекторы часто мечтают о максимально возможном расстоянии, тогда как инженеры-строители заботятся о безопасности и экономичности здания. Иногда инженеры-строители и архитекторы идут на компромисс, исходя из своих потребностей, но важно убедиться, что функция здания не изменится. Бывают случаи, когда нет возможности для каких-либо изменений в архитектурных планах; следовательно, инженеры-строители не могут дать никаких предложений относительно плана здания.

Как правило, увеличение расстояния между железобетонными колоннами требует увеличения толщины балки, а иногда и размеров колонн. Таким образом, проектировщик должен выбрать расстояние, обеспечивающее оптимальные размеры балок и колонн. Неправильное расстояние между колоннами приводит к плохому использованию пространства внутри здания.

Рисунок-1: Расстояние между колоннами

Какие факторы влияют на расстояние между колоннами RCC?

1. Не существует определенного правила определения расстояния между двумя железобетонными колоннами.
2. Нагрузка на конструкцию играет решающую роль и может потребовать определенного максимального расстояния. Иногда у клиента есть потребность в определенном размере интервала.
3. Обычно инженеры-архитекторы определяют расстояние между двумя колоннами в зависимости от функции здания.
4. Инженеры-архитекторы хотят иметь максимально возможное расстояние из эстетических соображений, тогда как инженеры-строители заботятся о целостности конструкции.
5. Увеличение расстояния между колоннами приводит к увеличению стоимости здания, поскольку увеличение пролета колонн требует увеличения толщины балки и размера колонны для поддержки больших нагрузок. Следовательно, требуются более крупные колонны и балки, чтобы выдерживать возложенные нагрузки.
6. Столбцы лучше расположить в виде сетки.
7. Расстояние между двумя усиленными колоннами составляет от 3-4 м для небольших зданий до 6-9 м для крупных объектов, где требуются большие колонны и свободное пространство.
8. Для обычных конструкций подходит расстояние 5 м, максимальный пролет 7,5, а минимальный 2,5 м.
9. Следует знать, что можно использовать любое расстояние между двумя колоннами при условии, что безопасность и целостность конструкции не подвергается опасности. Если проектировщик хочет установить большой промежуток между колоннами, а нагрузка велика, размер колонны необходимо увеличить, чтобы справиться с такой нагрузкой.

Часто задаваемые вопросы

Какие критерии влияют на оценку расстояния между двумя железобетонными колоннами?

1- Нагрузки на конструкцию
2- Архитектурные соображения
3- Функция здания

Каково максимальное и минимальное расстояние между железобетонными колоннами?

Максимальный пролет между колоннами для обычных конструкций составляет 7,5 м, а минимальное расстояние — 2,5 м.

Как увеличение расстояния между колоннами влияет на стоимость конструкции?

Увеличение пролета между железобетонными колоннами увеличивает стоимость конструкции.

Что такое железобетонная колонна?

Колонны представляют собой вертикальные конструктивные элементы конструкции, рассчитанные на выдерживание вертикальных нагрузок. Они являются одним из важнейших элементов, на которых основывается безопасность и целостность конструкции.

Существует ли определенный максимальный предел расстояния между колоннами?

Можно рассматривать любое расстояние между двумя колоннами, если балки и колонны спроектированы правильно, а целостность и безопасность конструкции сохранены.

Подробнее

Экономичный расчет железобетонных колонн для снижения затрат

Расчет железобетонных колонн на изгиб, сдвиг, кручение

Что такое площадь притоков в колоннах?

Поделиться этой статьей

• Facebook

ЖБИ КОЛОННА | Расстояние между бетонными колоннами

Рекомендации по максимальному расстоянию между двумя железобетонными колоннами

Этот видеоурок по строительству проливает свет на то, каким должно быть максимальное расстояние от центра до центра между двумя бетонными колоннами, а также о максимально четких и эффективных пролетах.

Учебное пособие — отличный ресурс для студентов, изучающих гражданское строительство.

Пролет в свету означает расстояние в свету между двумя внутренними поверхностями примыкающей опоры, такой как колонна, стена и т. д., тогда как эффективный пролет между центрами опор или расстояние в свету между опорами вместе с эффективной глубиной балки или плиты, меньшее значение выбран.

Нормальное расстояние между двумя столбцами составляет 5 метров или 16,40 футов. Максимальное расстояние между двумя колоннами составляет 7,5 метра или 24 фута. (Поскольку 1 метр равен 3,28084 фута). Минимальное расстояние между двумя колоннами составляет от 2 до 3 метров или от 5 до 7 футов. Он используется в стене лифта, стене шахты или обеспечивает свободное пространство для большого барьера. Этот тип короткой колонны устанавливается в подпорной стене, на лестнице, на кухне и т. д.

Если расстояние между столбцами увеличивается, размер и глубина столбцов также увеличиваются.

При проектировании любого столбца необходимо поддерживать одинаковое расстояние между центрами двух столбцов. Столбцы большого размера следует использовать для обеспечения большего безбарьерного расстояния.

Раскладку столбцов рекомендуется делать на сетке.

Расстояние между двумя колоннами размером 9 x 9 дюймов не должно превышать 4 метра от центра колонны.

Размер столбца становится больше по следующим причинам: —

Увеличение расстояния между двумя колоннами (увеличивает размеры колонн вместе с глубиной балки.) Высота здания (увеличение количества этажей напрямую связано с размерами колонн.)
