Виды и размеры гофры для кабеля

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры
Виды и типы гофротрубы
Какую выбрать гофру

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

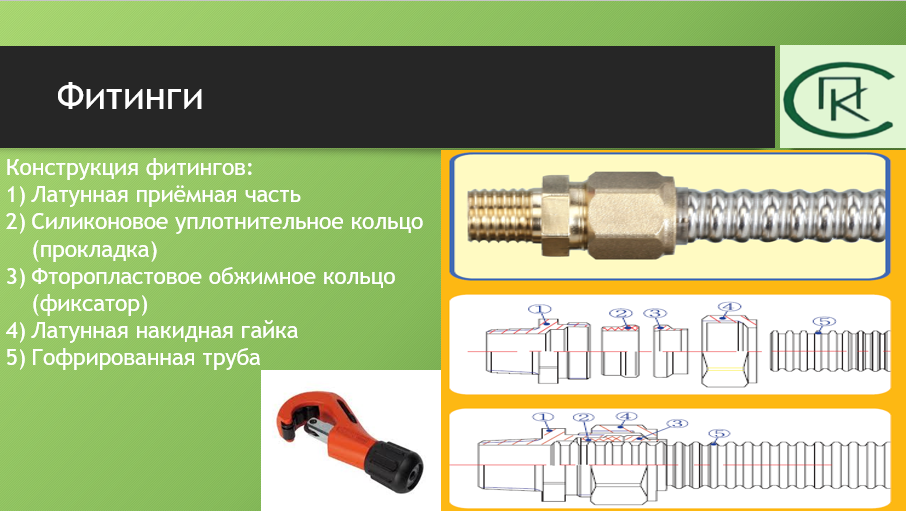

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

Диаметру.
Толщине стенок.
Используемым материалам.
Цвету.
Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

Белый – освещение и интернет.
Серая или черная – розетки, цепи общего назначения.
Зелёный – информационные кабели и телефония.
Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр	Внутренний диаметр
16	10.7
20	14.1
25	18.3
32	24.5
40	31.5
50	39.6

Размерный ряд металлорукавов:

Наружный диаметр	Внутренний диаметр
9.8	5.1
11.0	7.7
13.5	9.7
15.6	11.7
19.0	14.7
22.0	18.0
38.0	31.5
45.0	37. 5
58.0	49.5
71.5	62.5
87.5	78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

Прокладки наружной проводки в деревянном доме.
Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

Определить внутренний диаметр гофры.
Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип	Внешний диаметр, мм
ВВГ 3х1.5	8
ВВГ 3х2. 5	9.4
ВВГ 3х4	10.8
ВВГ 3х6	11.9
ПВС 3х1.5	8.2
ПВС3х2.5	9.8
ПВС 2х2.5	9.1
ВБбШв 3х4	15.5
ВБбШв 3х6	16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Как протянуть кабель в гофре
Виды и размеры металлорукава для кабеля
Защита электропроводки от механических повреждений
Как проложить кабель под землей

Опубликовано 25.06.2018 Обновлено 25.06.2018 Пользователем Александр (администратор)

Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

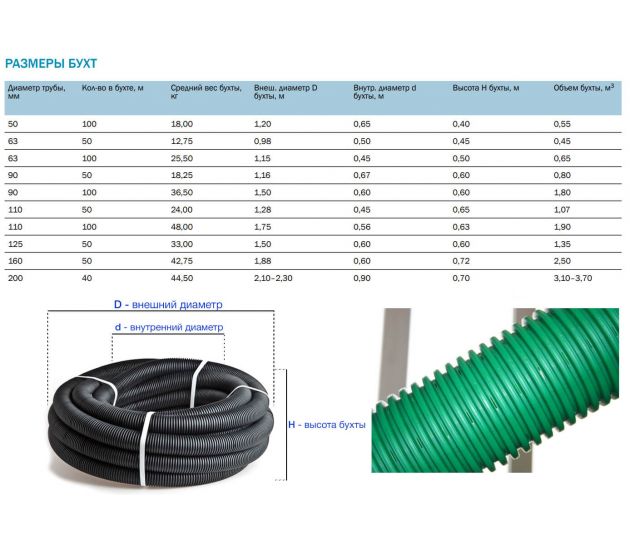

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для кабеля: размеры, виды, советы по выбору

Электромонтаж имеет массу тонкостей. Ведь монтажник должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофрированных труб.

Гофровое назначение
Типы и виды гофрированных труб
Как выбрать гофру

Гофра назначения

Гофра для электропроводки в общем случае представляет собой трубу с ребрами. Он нужен для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Гофра также выступает в роли дополнительного теплоизоляционного слоя, хоть и слабого, но это не основная его функция. Он также защищает электропроводку от возгорания. Это свойство обеспечивается за счет использования соответствующих материалов, которые при повышении температуры или воспламенении кабеля начинают плавиться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, укладки кабеля в ней под прямым углом и отвода от линии используются соответствующие муфты, повороты и тройники. Если монтаж проведен правильно, а на концах надеты заглушки с прорезью, то линия дополнительно защищена от влаги.

Типы и виды гофрированных труб

Гофра для кабеля различают по следующим параметрам:

Диаметр.
Толщина стен.
Используемые материалы.
Цвет.
Устойчивость к стрессу.

Гибкость гофры и ее устойчивость зависят от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависят условия, в которых он может использоваться.

Классификация по материалу и его основным характеристикам:

Наиболее распространен ПВХ. Негорючая и относительно дешевая гофра для электропроводки. При воздействии УФ-излучения разрушается, что накладывает ограничения на уличное использование.
Полиэтилен и полипропилен (PPR). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируется в диапазоне температур от -40 до +45 градусов Цельсия. Устойчив к ультрафиолетовым лучам, кислотам, маслам и растворителям. Их различают по цветам: черный и двухслойный красный — полиэтилен, а синий — полипропилен.
Металлическая гофра. Ее еще называют металлорукавом. Они обеспечивают хорошую защиту кабеля от механических повреждений. Устойчив к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается следующим образом: РЗ-Ц, РЗ-ЦХ, РЗ-ТСА — из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х — из стальной луженой ленты; РЗ-ЦП — с поливинилхлоридной изоляцией, для герметизации.

По количеству слоев различают:

Однослойные. Рукава ПВХ чаще всего состоят всего из одного слоя, при этом его толщина может быть разной.
Двухслойный. Примером может служить труба из полиэтилена высокой плотности с двойными стенками.

Стойкость к нагрузкам:

Легкие (до 320 Н/5 см2) — стенки тонкие и гибкие. Ставятся на подвесные потолки и в гипсокартонные конструкции.
Средние (до 750 Н/5 см2) — влезают в штробы.
Тяжелые (выдерживают до 1250 Н/5 см2) — самые жесткие, укладываются в бетонные стяжки.
Сверхтяжелые усиленные (до 4000 Н/5 см2 и выше). Их прокладывают под землей или подвешивают на опорах при наружной установке.

Еще одним фактором является разнообразие гофра по цвету. Обычно это не фиксированные, а обычно серые и белые гофры ПВХ, красный, черный и синий полиэтилен. Есть и цветные модели, это зависит от того, какой краситель добавлен в массу на заводе. Вы можете использовать определенные цвета для каждого типа линии:

Белый — освещение и Интернет.
Серый или черный — розетки, цепи общего назначения.
Зеленый — кабели для передачи данных и телефонии.
Красный — для наружного применения.

На практике такое разделение не применяется.

Толщина стенки гофра находится в пределах 5-15 мм. Внешний диаметр гофры ПВХ находится в пределах 16-50 мм. Ниже представлена подробная таблица, в которой указан диапазон размеров гофры для кабеля.

Внешний диаметр	Внутренний диаметр
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Диапазон размеров металлорукава:

Внешний диаметр	Внутренний диаметр
9,8	5.1
11,0	7,7
13,5	9,7
15,6	11,7
19,0	14,7
22,0	18,0
38,0	31,5
45,0	37,5
58,0	49,5
71,5	62,5
87,5	78,0

Также различают версии с зондом и без него. Зонд часто называют проволочной тягой. Это тонкая стальная проволока, к которой привязываются провода и с ее помощью проводка протягивается в гильзу. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Как выбрать гофру

Чтобы разобраться, какую гофротрубу купить: ПНД или ПВХ, рассмотрим типовые области применения разных видов гофры.

ПВХ подходит для:

Ленты наружной электропроводки в деревянном доме.
Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
Электропроводка в бане, в ванной и других местах с повышенной влажностью.
Является самым распространенным и наиболее часто используемым при монтаже в квартире или в доме.
Для использования вне помещений, но при условии, что прямые солнечные лучи сведены к минимуму.

ПНД или ПВД, в том числе двухслойные, пригодны для прокладки кабелей в земле (в траншее) и на улице.

Металлорукав применяют для прокладки проводов и кабелей в местах с повышенной вероятностью механических повреждений. Может использоваться во взрывоопасных помещениях. Есть варианты с фланцами на концах и уплотняющим слоем – для использования во влажных местах. Поэтому нельзя однозначно сказать, что лучше, у каждой гофры свое применение.

Важным моментом является правильный выбор диаметра гофры для кабеля. Чтобы проложить кабель таким образом, он должен укладываться в гофротрубу, кроме того, иногда приходится прокладывать несколько проводов в одной трубе. На один провод нужно:

Определить внутренний диаметр гофры.
Определите внешний диаметр троса.

В таблице ниже приведены наружные диаметры популярных кабельных изделий.

Тип А	Внешний диаметр мм
ВВГ 3х1,5	8
ВВГ 3х2,5	9,4
ВВГ 3х4	10,8
ВВГ 3х6	11,9
ПВА 3×1,5	8,2
PVS3x2,5	9,8
ПВА 2×2,5	9,1
ВББШВ 3х4	15,5
ВББШВ 3х6	16,5

Например, для прокладки электропроводки из одной ВВГ 3х4 нужна гофра наружным диаметром 20 или 25 мм, а для ВБбШв 3х4 — 25-32 мм.

Тогда как для прокладки нескольких проводов нужно использовать следующий алгоритм:

По наружному диаметру рассчитываем общую площадь сечения кабеля и площадь сечения отверстия гофры.
Электропроводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Например, решаем задачу:

Необходимо проложить электропроводку для подключения нескольких мощных точечных светильников, есть провод ПВА 2х2,5, сколько влезет в гофру ПВХ диаметром 50 мм?

На основании вышеприведенных таблиц определяем наружный диаметр проволоки и внутренней гофры:

ПВХ 2х2,5 — 9,1

92) / 4 = 1231 кв.мм

При этом можно заполнить только 35% площади:

1231 * 0,35 = 430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6,61

Отсюда в гофру 50 мм можно вставить до 6 проводов ПВА 2х2,5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем посмотреть полезные видео по теме:

Материалы по теме:

Как протянуть кабель в гофре
Типы и размеры металлорукава для кабеля
Защита электропроводки от механических повреждений
Как проложить кабель под землей

Опубликовано:
25.06.2018
Обновлено: 25.06.2018

1 Комментарий

Гофра для кабелей и проводов: виды, размеры (диаметр), установка

При реконструкции проводки или установке новой рекомендуется «упаковать» ее в защитную оболочку. Наиболее часто используются гофрированные электротехнические трубы, которые обычно именуют «гофрой для кабелей и проводов». Представляет собой круглый шланг с ребристой поверхностью. За счет оребрения значительно повышается его гибкость.

Содержание статьи

1 Зачем нужна гофра
2 типы гончиков для кабельной маршрутизации
- 2.1 Варифты
3 Какие материалы
4 Гофрация для кабеля, размеры, цены
- 4.1 Выбор размер
- 4.2 Цены
5 Установка Corrected Piepes
- 9
5. 5.1 Гофропроводка
5.2 Особенности открытой прокладки на улице
