Размер СИП-панелей для дома

СИП-панели широко используют для возведения жилых и нежилых малоэтажных зданий: домов, дач, хозяйственных построек, складов и магазинов. Размер и количество панелей зависят от особенностей проекта и назначения помещения. Современная промышленность выпускает стандартные строительные материалы в соответствии с ГОСТ. Кроме того компании-производители разрабатывают собственные технические условия, что значительно расширяет линейку типоразмеров.

Структура и толщина СИП-панелей

В состав сэндвич-панелей входят два наружных слоя из ОСП-плиты и центральная часть из утеплителя – пенополистирола. Толщина плит и сердечника варьируется, поэтому на рынке можно встретить материалы с разными параметрами. Чаще всего для строительства применяют панели:

  • 120, 170 и 220 мм, где общая толщина плит ОСП составляет 20 мм, а остальной объем занимает пенополистирол;

  • 124, 174, 224 мм с толщиной обоих плит ОСП 24 мм и объемом утеплителя 100, 150 и 200 мм соответственно.

Чем больше объем сердцевины, тем выше будут теплосберегающие свойства и прочность материала.

Что касается других параметров, то самыми популярными являются панели шириной 120-125 см и длиной 250-280 см. Гораздо реже встречаются плиты шириной 300 см и длиной в два раза больше.

По назначению все панели можно разделить на кровельные, стеновые и для перекрытий. Сэндвич-панели с шириной 60 и 62,5 см предназначены для обустройства кровель и перекрытий. Для возведения стен используют плиты толщиной от 12,4 см, шириной 120 см и длиной 250 см.

СИП-панели для дома в регионе с мягким климатом

В теплых климатических зонах зимняя температура колеблется в пределах 0°С плюс-минус несколько градусов. Морозы до -15-20°С бывают очень редко. Однако будущие жильцы зачастую выбирают для строительства панели толщиной 174 мм и более, чтобы дом был максимально теплым. В связи с этим увеличиваются расходы на стройку, поскольку панели больших размеров стоят дороже. Такой подход не совсем верный. Для жилья в районе с мягким климатом достаточно панелей толщиной 124 мм, а теплосбережение можно улучшить с помощью отделки.

Размеры СИП-панелей для домов в условиях сурового климата

Во многих регионах России морозы достигают -30° С, а средняя температура в холодное время года не поднимается выше -5-10° С. Для таких условий профессионалы советуют выбирать стеновые панели толщиной 174 мм. Они обеспечивают хорошее теплосбережение и комфортные условия для постоянного проживания. Не возбраняется покупать панели толщиной 200 мм и более, все зависит от финансового положения покупателя.

Важный нюанс: при выборе материала учитывают не только климатические условия, но и конструктивные особенности здания. Дома выше одного этажа требуют крепких несущих стен из панелей толщиной 224 мм. Плиты аналогичной толщины и ширины 625 мм используют для устройства полов, перекрытий и кровельных конструкций.

Размеры сэндвич-панелей для дачных домиков и бытовок

Для летних дач, бытовок и прочих хозяйственных построек профессионалы рекомендуют панели толщиной 120-124 мм. Они обеспечивают комфортный микроклимат в помещении, где осенью и весной будет достаточно тепло, а летом – прохладно. Кроме того поддержание тепла потребует минимальных расходов на отопление.

Строительство из СИП-панелей лучше доверить профессионалам, которые досконально знают характеристики материала. Они выберут сэндвич-панели оптимальной толщины с учетом назначения здания и архитектурного проекта.

Недавние объекты

Смотреть все построенные объекты


Дом из сип-панелей Mix SIP в Московской области, Шаховской район, ДНП «Прованс»154 м2


Дом из сип-панелей Stone SIP в Московской области, Ступинский район, д. Прудно185 м2


Реконструкция кирпичного дома. Надстройка второго этажа из сип-панелей в Чеховском районе78 м2


Дуплекс на две семьи из сип-панелей в г. Подольск262 м2


Дом из сип-панелей в Московской области, Клинский район, ДНП «Клинские дачи»148 м2


Дом из сип-панелей в Чеховском районе, д.Горелово72 м2

Читайте также:

Смотреть все статьи

18 / 08 / 2019


Дома из СИП-панелей и грызуны

Мыши и крысы – частые посетители загородных домов. Незваные гости проникают в жилье и хозяйственные постройки в поисках пищи и защиты от холода. Существует мнение, что наиболее привлекательными для грызунов являются СИП-панели.

18 / 08 / 2019


Дом из СИП-панелей с плоской крышей

Двускатная крыша – стандартное конструкционное решение для панельных домов в классическом стиле. Несмотря на свои преимущества такая кровля нравится далеко не всем. Поклонники стиля модерн и хай-тек предпочитают лаконичные строения с минимумом деталей и выбирают дома с плоской крышей.

18 / 08 / 2019


Пиломатериалы естественной влажности или камерной сушки

Прочность и долговечность деревянной постройки напрямую зависят от влажности бруса. Естественное содержание влаги в древесине составляет 40-50%, однако для строительства рекомендуется использовать пиломатериал с влажностью 12-20%.

Стандартные размеры домов из СИП-панелей и особенности строительства

Мы строим быстровозводимые дома из сип-панелей как в Москве, так и в регионах. Сотни проектов, готовых sip-домов и довольных клиентов. Строительство домов из сип панелей только начинает становиться популярным, и зачастую люди не знаю что это за панели такие. Мы вам расскажем о сип домах просто и доступно.

ПРЕИМУЩЕСТВА И ИСКЛЮЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ДОМОВ СИП

При строительстве дома очень важно выбрать самый лучший материал. До недавних пор наиболее практичными и качественными считались кирпич и брус, однако сегодня их в быстром темпе затмевает сип. Причиной этому является ряд плюсов, которые существенно преобладают над другими материалами.

Итак, строить дома сип выгодно потому что:

  • Это высокий уровень теплозащиты, поскольку дома из сип панелей в несколько раз теплее кирпичных, каркасных, деревянных и газосиликатных домов.

  • Краткие сроки строительства — это действительно быстровозводимые дома

  • Невысокая стоимость sip-панелей.

  • Оперативное строительство. Коробку дома можно поставить менее чем за 2 недели.

  • При строительстве домов сип нет усадки, что позволяет сразу же приступать к отделочным работам.

  • Нет необходимости закладывать дорогостоящий фундамент, поскольку винтовой фундамент специально для домов сип устанавливается в течение дня.

  • Простота в процессе сборки, которая не требует помощи спецтехники.

  • Строительство домов из сип панелей можно осуществлять в любое время года.

  • Минимальное повреждение ландшафта.

  • Высокий уровень прочности.

  • Неприхотливость в процессе ухода и теплообеспечения.

Что таит в себе понятие сип панель

Сип панель — это панель, которая обладает тремя слоями. Наружные слои состоят из ориентированно-стружечных плит, между которыми закладывается пенополистирола. Панель скрепляется полиуретановым клеем и после этого она становится готовой к использованию.

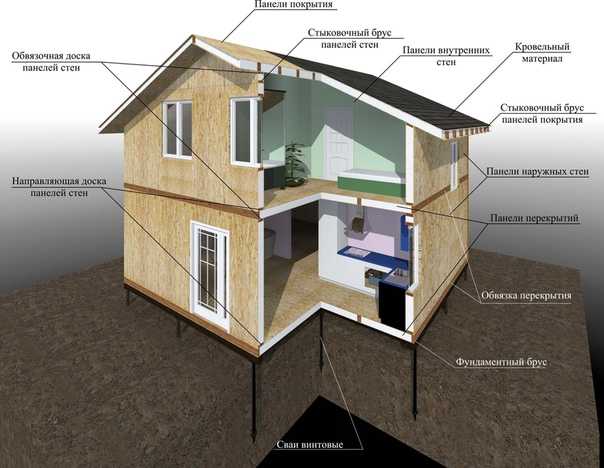

КАК ПРОИСХОДИТ СТРОИТЕЛЬСТВО ДОМОВ ИЗ СИП ПАНЕЛЕЙ

Строительство быстровозводимых домов подразделяется на ряд простых этапов. Придерживаясь их, можно быстро построить дом своей мечты из sip-панелей.

Этапы строительства домов из сип панелей таковы:

1. Изначально устанавливается обвязочный брус.

2. После этого панели обрабатываются специальной битумной мастикой.

3. Далее раскладывается пол и делается крепление.

4. Крепятся перекрытия из sip-панелей.

5. Снова устанавливаются полы и перекрытия.

6. По периметру раскладываются опорные доски.

7. Поверх досок осуществляется раскладка sip-панелей.

8. Раскладываются и устанавливаются панели кровли.

9. Еще раз устанавливается слой пола.

10. Осуществляется соединение между панелями стен и панелями крыши.

11. Формируется узел углового перекрытия панелей.

12. Укладываются панели перекрытия.

13. Устанавливаются внутренние перегородки и столбы.

14. Устанавливается стропильная система крыши для домов сип.

15. Устанавливаются панели крыши.

После этого быстровозводимые дома можно считать готовыми. Остается только позаботиться о внешней и внутренней отделке, и поселяться жить в свою новую обитель.

НЕМНОГО ИСТОРИИ, ИЛИ ПРОИСХОЖДЕНИЕ БЫСТРОВОЗВОДИМЫХ ДОМОВ

Свое начало быстровозводимые дома взяли в Канаде. Ввиду исключительных климатических условий, канадские дома, как еще нередко именуют дома из сип панелей стали чрезвычайно популярными. На протяжение вот уже более 40 лет они сохраняли своих жителей от ураганов и холода, обеспечивая абсолютную безопасность и комфорт.

Со временем, такие  дома и их особенности оценили и в США. Ярким доказательством тому служат многочисленные пригородные поселки, в которых применяется только эта строительная технология.

Однако основателем домов сип стал не кто иной, как широко известный американский архитектор Фрэнк Ллойд Райт, который в начале 30-х гг. построил первый дом из sip-панелей. Естественно, его дом существенно выделялся на фоне множества других, обладая массой преимуществ, однако используя «демо-версию» sip-панелей, а именно построив свой дом из сбитых кусков фанеры и гудронированной бумаги. Фрэнк не смог достичь того уровня теплоустойчивости, который позволил бы позволил приобрести его разработке широкой востребованности.

Спустя два десятилетия, в 1954 г. Элдэн Доу, который был студентом Райта привносит корректировки в дома сип, утепляя стены при помощи пенополистирола. Благодаря этому нововведению, и возникли сип панели, которые пользуются популярностью и до сегодняшнего дня.

Естественно, на протяжение последующих лет усовершенствование sip-панелей продолжается другими архитекторами. И как результат, на сегодняшний день мы можем лицезреть колоссальный и безупречный труд множества архитекторов, которые изрядно потрудились над благоустройством домов из сип панелей.

Так, детально изучив все преимущества быстровозводимых домов, узнав их историю возникновения, а также этапы строительства домов из сип панелей, можно ни на минуту не сомневаться, что этот дом во всех отношениях идеален.

И стоит ли размышлять над тем, как построить быстровоспроизводимые дома, если идеальный вариант существует, и он нашел свое призвание во всем мире.

Стандартные размеры домов

Как выбрать толщину СИП панелей

9.11.2018

Содержание статьи

  • Разновидности плиты по толщине

  • Какие панели подходят для стены, а какие – для перекрытий

  • Подбираем SIP панели для дачного домика

  • Дом из СИП панелей для круглогодичного проживания с мягким климатом

  • А если климат суровый

При возведении жилого объекта огромное значение уделяется экономичности, экологичности и скорости постройки здания. Отличным решением для этого выступает СИП панель. Их разнообразие позволяет создать прочную и надежную конструкцию всего за несколько дней.

Производители изготавливают плиты разной формы и размеров под конкретный проект. Важный критерием выступает толщина.

Разновидности плиты по толщине

Показатель толщины СИП панели формирует толщина сердечника и плиты. Различают три типа конструкции:

  • 124мм;

  • 174мм;

  • 224мм;

Такая маркировка основывается на показателе толщины конструкции. Принимается во внимание и сумма всех слоев, которые создают СИП панель. Показатель толщины каждого слоя OSB по отдельности равен 10мм. Это касается только панелей толщиной в 120мм, 160мм и 200мм. Что касается оставшихся видов, толщина слоя ОСП у них составляет 12мм. Остальной объём – это пенополистирол. От его количества зависит теплосберегательный показатель.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Какие панели подходят для стены, а какие – для перекрытий

SIP панель – это трехслойная конструкция, которая состоит из двух плит OSP и уплотнителя посредине. Выпускают панели данного типа двух видов:

    • Стеновые – имеют толщину равную 164мм. Размеры такой конструкции: 3200*1250мм. Допускается вариант и 2500*1250мм. Что касается толщины плит OSP, она достигает 12мм. Толщина уплотнителя – 140мм.

    • Перекрытия – их показатель толщины равен 204мм. Ширина – 625мм. Толщина плит OSP и уплотнителя 12мм и 180мм соответственно.

Исходя из поставленных задач перед СИП панелями выбирают конкретный тип: стеновой для внутренних и наружных стен, или для перекрытия.

Подбираем SIP панели для дачного домика

Все больше людей желают приобрести дачу. Хотя она далеко уже не та, что раньше. Внутри здания есть удобства от «А» до «Я». Идеальным вариантов для постройки дачного дома выступает СИП панели. И все за счет скорости постройки.

Выбирая толщину для подобной конструкции можно растеряется. Как правило, ее определяют путем проведения расчетов. Но помните: можно подобрать желаемые размеры панелей. При этом, неплохо сэкономить.

Среди строителей существует неписанное правило. Касается оно возведения дачного дома из СИП панелей. Оно гласит, что для решения подобной задачи достаточно плиту толщиной в 120-124мм. Можете не волноваться, что замерзнете в нем осенью, в помещении довольно тепло, как не странно.

Было проведено исследования, по результатам которого определили равность СИП панелей следующим материалам:

      • брус – 45см;

      • пенобетон – 60см;

      • керамзитобетон – 1м;

      • кирпич – 2,1м.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Дом из СИП панелей для круглогодичного проживания с мягким климатом

При выборе конструкции для облицовки жилого здания главное не перестараться. Люди считают, что чем толще плита, тем теплее в доме. Но такое мнение не совсем верное. Прежде всего, это отразится на затратах. Ведь стоимость SIP панелей зависит от их размеров. Чем больше толщина – тем больше цена. Таким образом вы увеличите объём помещения.

Специалисты рекомендуют покупать для дома в теплой климатической зоне СИП панели, толщина которых не превышает 124мм. Это оптимальный вариант для теплых зон.

А если климат суровый

В таком случае выбор будет другим. Мастера для домов, расположенных в суровой зоне, советуют отдать свое предпочтение толщине панелей в 160мм и 164мм. Они обеспечат сухое, теплое и комфортное пребывание в доме в условиях сибирских или затяжных морозов.

Также для климатической зоны допускается использование СИП панелей, толщина которых равна 200мм и 204 мм. Все зависит от предпочтений и финансовых возможностей покупателя.

Выбирайте с умом.

Толщина сип панелей для наружных стен

Сейчас при сооружении жилых объектов и загородных коттеджей большее значение имеет экологичность, экономичность и скорость постройки. Прекрасным для этого сырьем и лидирующим материалом в области установочных сроков и эксплуатационных показателей, является СИП-панель. Применение инновационных технологий и профессиональное сочетание нескольких разновидностей древесной стружки и синтетических включений позволяет создавать прочные и надежные конструкции перекрытий, стен с высокими теплоизоляционными характеристиками.

Для производства панелей с пенистым наполнителем может использоваться любой объем утеплителя. В основном к теплоизолирующим веществам относят ППС (пенополистирол), а для внешнего слоя применяется ОСП. Для изготовления ОСП покрытия берется древесная стружка, которая прессуется под высоким давлением и защищает внутренний слой для тепла. Синтетическое соединение отличается эффективными критериями жесткости, поэтому его используют в производстве высокопрочных плит.

Благодаря тому, что листы производятся в заводских условиях, удается создавать подходящие условия для склейки под большим давлением. Это обеспечивает монолитность изделия и длительный срок его пользования без расклеивания. На заводе могут быть изготовлены части каркаса стандартных размеров или индивидуальные формы для каждого проекта.

Толщина СИП-панелей для выполнения разных работ

Определены стандартные параметры листов. В Европе выделяют следующие характеристики: длину 2,5 и 2,8 м (иногда 3,6 м), ширину 1,25 и 1,2 м). Но в нашей стране популярным из представленных SIP-панелей считается формат 2,44*1,22 м.

У СИП платформы толщина может быть различной. Этот показатель складывается из диаметра сердечника и плит, используемых для облицовки. Приемлемыми результатами для ППС блоков выбирают 10, 15 и 20 см. Листы ОСП могут иметь размерность 6–25 мм, однако для склейки СИП-панелей берутся варианты 9–12 мм. Утеплителя слоистость определяется в соответствии с целями применения: для фасадной отделки берется пенополистирол 20 см, а для перегородок внутри помещений — детали 14 и 10 см.

Исходя из назначения (для кровельных, стеновых отделок, пола и потолка), выпускаются артикулы разных свойств. Для межэтажных разделителей и укладки кровли производятся элементы, ширина которых равна 1⁄2 обычных габаритов (60, 62,5 см). Наименования увеличенной величины используют для этажей и внешних стен, где будет обеспечена наибольшая прочность и теплоизоляция.

Эти данные характерны для готовых изделий, а при самостоятельном создании глубина СИП панелей для наружных стен может быть различной. Но они должны отвечать требованиям, которые были предусмотрены строительным проектом. Если взять плиты меньшей длины, то в зимний период могут возникнуть недостатки, связанные с многочисленными стыковочными швами и низкой теплоизоляцией.

Для строительства дома из СИП-панелей под ключ не требуется специальная техника и значительные расходы. При этом нужно учитывать особенности SIP и придерживаться основных рекомендаций.

Технически характеристики и свойства СИП панелей

SIP-панель — структурная теплоизоляционная панель (СТП) представляет собой трехслойный сэндвич, склеенный под прессом по особой технологии.

Верхним и нижним слоем служат плиты OSB-3, выполняющие конструктивные функции. Средний слой- пенополистирол ПСБ-С-25Ф производства НовоПласт

Параметр Значение параметра
Теплопроводность, Вт/(м-К) 0,041
Плотность, кг/м3 15,5-17
Вид материала Блоки, плиты
Плотность на сжатие при 10% деформации, МПа, не более 0,08
Предел прочности при изгибе, МПа, не более 0,16
Водопоглощение за 24 часа при полном погружении в воду, не более % объема 3%
Влажность, не более 2-4%
Огнестойкость Г1, В2, Д3
Экологичность не содержит химических соединений фреонового ряда, вредных для озоновой оболочки, не имеет запаха. Не образует пыли. Разрешено применение ПСБ как в строительстве, так и в контейнерах для пищевых продуктов.
Время самостоятельного горения плит, не более секунд 4
Срок службы не менее 80 лет
Температура применения, °С от -180 до +80

Основные эксплуатационные характеристики SIP

Параметр Значение параметра
Прочность Объединенные в одну строительную систему сэндвич-панели способны выдержать горизонтальную нагрузку до 400 кг 1 кв. м., вертикальную – до 3 тонн.
Пожаробезопасность Сооружения, построенные из КТП, соответствует 3-ей степени огнестойкости. Продолжительность удержания огня – 1 час. Поверхности и внутренние силовые конструкции обрабатываются огнебиозащитным составом (антипиреном), придающим материалу свойство самозатухания.
Экологичность Панели соответствуют высоким требованиям экологической безопасности.
Теплоизоляция Средний коэффициент сопротивления теплопередаче может варьироваться от 3,2 до 4,7 кв.м*С/Вт, что соответствует установленному нормативу (СНиП П 3-79) и превышает показатели таких конкурентных строительных материалов, как брус, пенобетон, керамзитбетон, кирпич, бетон.
Звукоизоляция Звукопоглощающая способность панели достигает 74 дБ, что соответствует кирпичной кладке толщиной более 2,5 м

Cроки строительства

Типовая сэндвич-панель представляет собой блок стены (или другой поверхности) площадью 3,5 кв.м (2,8м х 1,25м). Монтаж одной панели (нанесение монтажной пены в пазы, установка на обвязочный брус, крепление элементов саморезами) занимает около 10 минут. Для сравнения — по существующим нормативам для возведения 1 кв.м кирпичной кладки толщиной 62 см каменщику требуется 4,33 часа (260 минут). Легкость конструкций (одна панель весит всего 60 кг) позволяет использовать столбчатый фундамент, возведение которого в среднем (в зависимости от проекта) с учетом планировки участка, разметки, бурения свай, выставления опалубки, связки арматурных конструкций, заливки бетоном занимает 5-7 рабочих дней. Обычный ленточный фундамент неглубокого залегания потребует как минимум удвоения этого срока, фундамент под массивный кирпичный дом (или просто цокольный этаж) увеличит срок в разы. Кроме того, благодаря отсутствию «мокрых» процессов (за исключением фундамента) строить дом из сэндвич-панелей можно в любое время года — хоть летом, хоть зимой.

Сборка среднестатистического дома площадью 120 кв.м занимает около недели. А полный цикл строительства (фундамент, сборка коробки, монтаж крыши, наружная отделка, внутренняя черновая) — 1,5 месяца.

Теплотехника

Дома из сэндвич-панелей с пенополистиролом по праву считаются самыми теплыми домами. Для сравнения — какой должна быть толщина наружной стены из различных материалов, чтобы соответствовать существующим нормативам:

Материал стен q0 ГКал год / 1 кв. м.
Кирпич строительный керамический 640 мм 0,83 0,366
Брус 150 мм + обшивка вагонкой 1,12 0,494
Брус 150 мм + обкладка кирпичом 0,9 0,369
Пенобетон 400 мм 0,56 0,247
Кирпич 380 мм + минвата 75 мм + вагонка 0,57 0,251
Сип-панель 124 мм 0,43 0,189
Сип-панель 174 мм 0,29 0,128

Экономика эксплуатации

Однако, нормативы — это не самое главное. Ведь можно жить в доме с любыми стенами, просто обогревая их. Но сколько энергии потребуется для обогрева Вашего дома? Чтобы прогреть дом из кирпича, Вы должны потратить определенное время и количество тепла на прогрев стен. Лишь дойдя до определенной кондиции такие стены перестанут потреблять тепло и позволят прогреть воздух в доме. В отличии от «традиционных» технологий строительства стены дома из сэндвич-панелей греть не нужно. В «термосе» из пенополистирола Вы сразу греете воздух — и в кратчайшие сроки получаете комфортную для проживания температуру. Остается лишь поддерживать ее на необходимом уровне, чтобы компенсировать теплопотери от окон и наружных дверей. Легкость конструкции.Данный фактор уже упоминался в связке с фундаментом (как возможность использования упрощенных его версий). Но не менее важным является и другой аспект этого «союза».Малый вес конструкции позволяет возводить дополнительные этажи поверх уже существующих без ощутимого увеличения нагрузок на имеющийся фундамент. (Речь, конечно же, идет о надстройке над кирпичным, каменным или бетонным домом. Их фундаменты рассчитаны на сотни тонн традиционных материалов, так что 5-10 тонн этажа из сэндвич-панелей — для них как «пушинка»).

СИП панели от производителя

Компания «House Stroy» предлагает вашему вниманию возможность купить СИП — панели собственного производства различных размеров. В  нашем каталоге представлены сэндвич панели из самых популярных и качественных плит OSB класса экологичности E 0,5 Калевала ЭКОДОМ и Е 1 Egger .

СИП – панель – это высокопрочный современный строительный материал, который состоит из двух OSB листов (ориентировано-стружечная плита) и пенополистирола (утеплителя).

Компания «House Stroy» — это СИП панели от производителя различных размеров. Мы производим панели из самых популярных и качественных плит OSB (Glunz, Калевала и EGGER), а также из Green Board и СМЛ листа. После оформления заказа и совершения покупки мы предоставляем услуги доставки и монтажа.





СИП-панели: характеристики материала, преимущества и недостатки отзывы жильцов

Большой популярностью сегодня пользуются СИП-панели, которые применяются для возведения нежилых строений и частных домов. Если вы планируете обзавестись собственным домом, то использованием СИП-панели станет отличным выбором, что позволит возвести теплое и комфортное в использовании строение, при этом затраты на строительство существенно сократятся. Такие постройки отличаются легким весом, что избавляет от необходимости обустраивать полноценный фундамент. После завершения обустройства стен можно приступать к внутренней или внешней отделке.

Наша компания приняла участие в программе РЕН ТВ «Ремонт по честному», в которой рассказывается о СИП панелях и их характеристиках — смотрите видео:



Описание СИП-панелей

Для начала необходимо познакомиться с особенностями этого материала, что и позволит правильно сделать выбор, использовав для строительства ту или иную разновидность сэндвич-панелей. В последующем, правильно подобрав используемый материал, можно будет избежать каких-либо ошибок и проблем с возведенным домом.

СИП-панели представляют собой многослойную конструкцию, которая состоит из двух плит OSB, внутри которых располагается теплоизоляционный слой пенополистирола. При изготовлении такого материала используется экологически чистый полиуретановый клей, который прочно соединяет друг с другом материалы, обеспечивая их максимально возможную прочность. Современные технологии позволяют изготавливать панели, которые способны выдерживать давление в 12 тонн. В продаже сегодня можно найти две разновидности плит, которые предназначаются для возведения стен и формирования перекрытий.

Характеристики материала

На 97% СИП-панели состоят из экологически чистых ориентированно-стружечных плит. Такой материал укладывается в нескольких слоев, а в последующем склеивается специальной смолой, в которой древесина не теряет всех полезных свойств. Для обеспечения отличных показателей теплоизоляции прочности материала в СИП-панелях многочисленные слои располагаются в противоположном направлении, что обеспечивает долговечность материала. Специальная обработка СИП-панелей позволяет повысить их устойчивость к гниению и ухудшению характеристик при воздействии на материал ультрафиолета в солнечном свете. Можно уверенно говорить о том, что это идеальный материал для возведения частных домов.

Особенности внутренней составляющей

Внутри панели находится пенополистирол, который на 98% состоит из воздуха и на 2% из синтетических материалов. Это экологически чистый и нетоксичный материал, который обеспечивает великолепную теплоизоляцию и при этом имеет минимальную массу. Сегодня пенополистирол, как современный материал, используется для внутреннего и внешнего утепления.

Основные характеристики возведенных сооружений

За разработку проектов возведения жилых частных домов из СИП-панелей отвечают профессиональные специалисты. Однако ничего не мешает вам самостоятельно заняться планированием и строительством дачного домика из этого материала. Стандартные размеры сэндвич-панелей отлично подходят для частного строительства, что позволяет экономить на услугах профессионалов и все работы выполнять самостоятельно. Высота листа обычно составляет 350 сантиметров, а ширина 63-150 сантиметров. Толщина СИП-панелей в зависимости от конкретной модификации составляет 5-23 сантиметров. Выбирать те или иные разновидности материала и их габариты необходимо в зависимости от возводимого сооружения. Популярность этого материала во многом обусловлена его универсальностью и легким весом, что позволяет не только экономить на обустройстве полноценного фундамента, но и дает возможность строительства на топких грунтах, где использовать другие материалы и технологии строительства бывает затруднительно.

Предлагаем СИП панели производства Калевала
состав Kalevala: OSB-3 Калевала ЭКОДОМ Россия класс эмиссии Е 0,5, клей – TOP-UR (Россия), пенополистирол – ПСБС – 25Ф (Россия). Собственное производство.

СИП панель Калевала Размеры: 2500х625х174 — 2500х1250х124 — 2800х1250х124 — 2500х1250х174 — 2800х1250х174 — 2800х625х174 — 2500х1250х224 — 2500х1250х224 -2500х625х224 — 2800х1250х224 — 2500х1250х224 — 2800х625х224

Стандартный дом из СИП-панелей, площадь которого составляет 150 квадратных метров, будет иметь вес в 15 тонн. Тогда как аналогичное строение из кирпича будет иметь массу в 60 тонн, что неизменно увеличит нагрузку на фундамент, и потребует наличия на участке грунта с соответствующей несущей способностью. Легкий вес материала должен учитываться при выборе конкретного типа фундамента, что позволяет несколько сократить затраты домовладельца на строительные работы.

Отзывы о теплоизоляционных характеристиках и прочности

Великолепные теплоизоляционные характеристики, прочность и долговечность являются одним из преимуществ такого покрытия. Во многом устойчивость к нагрузкам объясняется трехслойной конструкцией, что позволяет на один квадратный метр плиты выдерживать массу в 10 тонн. Поперечная нагрузка составляет на квадратный метр порядка 2 тонн.

При воздействии на СИП-панели нагрузки с вертикальным изгибом плиты сжимаются, а при горизонтальном давлении — растягиваются. Это позволяет гарантировать прочность материала, который защищен от растрескивания и повреждений. Панели и стены дома из этого материала могут выдерживать существенную продольную нагрузку, а максимальный показатель поперечной нагрузки составляет на квадратный метр поверхности 2 тонны.

Имеющаяся отличная устойчивость к изгибу стен дома позволяет с легкостью выдерживает сильные порывы ветра, что дает возможность возводить такое строительство в климатических регионах с ураганами. Постройки из этого материала отличаются великолепной прочностью, а перекрытия СИП-панелей способно выдерживать давление в 150 килограмм на квадратный метр.

Возведенные дома из СИП-панелей отличаются великолепными теплоизоляционными характеристиками. Даже проживая постоянно в таком доме дополнительно утеплять стены не требуется. При этом необходимо правильно выбирать толщину материала, который будет предназначаться именно для возведения жилых строений. Стандартная 12 сантиметровая панель по своим показателям теплоизоляции сравнима с кладкой кирпича толщиной в 2 метра.

Отзывы по противопожарной безопасности

СИП-панели — это современный материал, который отличается полной пожаробезопасностью. При изготовлении покрытия его обрабатывают различными антипиренами, что повышает устойчивость к огню. Панели даже при возгорании в последующем быстро самостоятельно затухают, а по характеристикам пожаробезопасности пластик в семь раз лучше древесины. Подобное свойство позволяет использовать такое покрытие для строительства жилых быстровозводимых сооружений.
Наша компания провела собственные испытания на пожаропрочность — смотрите видео



Положительные характеристики

Используемые технология производства материала позволяют добиться многочисленных положительных характеристик у покрытия, что и делает СИП-панели популярными в малоэтажном частном строительстве. Ускоренная технология строительства позволяет существенно сократить сроки возведения сооружений, поэтому частный дом можно подстроить под ключ за три месяца. Правильно подобрав проект строительства и в последующем в точности соблюдая все требования документации, можно построить долговечный и надежный дом, который подарит максимальный комфорт при проживании.

Большой популярностью сегодня пользуются канадские СИП-панели, позволяющие использовать облегченный каркас, отлично переносящий вес покрытия на грунт, сокращающий затраты на строительство дома. Сэндвич-панели — это полностью экологичные материалы, поэтому такие дома будут полностью безопасными и комфортными в проживании.

Что привлекает в сэндвич-панелях

Если вы планируете использовать такой материал для возведения частного дома, то необходимо удостовериться в том, что ряд строительных работ может быть выполнен вами самостоятельно. В противном случае следует обращаться к профессиональным строителям, которые предлагают услуги возведения под ключ. Стоимость домов из СИП-панелей будет зависеть от используемого материала и площади строения.

Особенности отделки строений

К выполнению отделочных работ можно приступать сразу после завершения строительства стен дома. Этот материал не подвержен усадке, что в последующем исключает какие-либо деформации и избавляет от необходимости выполнять дорогостоящий повторный ремонт в доме. Изделия могут подвергаться воздействию влаги и солнца, соответственно к отделке строения необходимо приступать как можно быстрее, после обустройства стен дома. Панели закрываются сайдингом, покрываются штукатуркой или другими защитными фасадными материалами. Проведённая облицовка может стать дополнительной тепло и звукоизоляцией, улучшая внешний вид возведенного строения.

Выбор облицовки

Выбор отделочных материалов для домов, построенных из СИП-панелей, будет зависеть исключительно от общего бюджета строительства. При выборе такого материала необходимо обратить внимание на пожарную безопасность при отделке, другие характеристики выбранного вами отделочного материала. Большой популярностью пользуется виниловый сайдинг, который одновременно сочетает низкую стоимость, прочность, привлекательный внешний вид. Такой вид отделки станет отличным выбором для домов, построенных из СИП-панелей. Оригинально выглядит сочетание из сайдинга ПВХ-панелей различного оттенка, что придаст архитектуре дома необычный внешний вид. Также можно использовать в качестве отделочных материалов полимерные панели, имитирующие кирпич, натуральный камень и дерево. Такой материал отличается качеством и низкой стоимостью.

Применяются цементно-кирпичные панели, изготовленные из цемента, с добавлением песка и красителей. Однако такой материал имеет определенные недостатки. Это, в первую очередь, существенные вес, что приводит к некоторому увеличению нагрузки на фундамент. Цементно-кирпичные панели будет иметь большую стоимость, нежели сайдинг, что увеличивает затраты на строительные работы. Однако привлекательный внешний вид такого покрытия полностью нивелирует имеющиеся недостатки. Современный материал не выцветает, не покрывается трещинами.
Более подробно о внешней отделке домов из СИП панелей смотрите сдесь

Недостатки СИП-панелей

Как любая другая технология и строительный материал, СИП-панели будут иметь определенные недостатки, знание которых позволит правильно выбрать конкретный проект, по которому будет возводиться дом.

Отзывы по недостаткам строений из СИП-панелей

К недостаткам этой технологии строительства можно отнести тот факт, что сразу после обустройства стен дома необходимо выполнять внешние и внутренние отделочные работы. Оставлять стены без отделки не рекомендуется, так как материал повреждается на солнце, а его посредственная механическая прочность способствует появлению различных царапин, повреждений и сколов на материале. Фасад из СИП-панелей восприимчив к внешней среды, поэтому, как только дом будет сдан в эксплуатацию, необходимо сразу приступать к выполнению качественных отделочных работ.

Производители СИП-панелей уверяют о великолепном качестве и отличных теплоизоляционных характеристиках этого материала. Однако в последующем после строительства дома можно столкнуться с проблемой появления сквозняков. Через щели в местах соединения стыков холодный поток воздуха проникает внутрь помещения, соответственно потребуется дополнительно герметизировать соединения с использованием строительной монтажной ленты.

Имеющиеся дополнительные недостатки

Стандартные панели не будут устойчивы к повышенным нагрузкам. В пределах нормы такие изделия отлично справляются с давлением, однако любая дополнительная нагрузка и лишний вес может привести к повреждению всего строения. Также не редкость появление так называемых мостиков холода, которые образуются в местах соединения панелей. Такое выхолаживание помещения объясняется отсутствием в местах соединения утеплителя. При неаккуратном обращении с панелями возможно повреждение каркаса в местах стыковки элементов. Повреждение каркаса также может быть вызвано образованием конденсата и точки росы в стыках панелей.

Что нужно знать при выборе этой технологии строительства

Описанный в этой статье материал обладает многочисленными преимуществами, однако необходимо знать и о его слабых сторонах. Плиты в процессе эксплуатации усыхают, что приводит к появлению щелей, через которые быстро выходит тёплый воздух. Подобное свойство характерно для тех СИП-панелей, которые изготовлены с использованием пенополистирола. Такое усыхание панелей следует предупредить еще на этапе строительства, что позволит избежать каких-либо сложностей при эксплуатации постройки.



Виды СИП-панелей – Технические характеристики и рекомендации по выбору

СИП-технология на данный момент уже уверено завоевала российский рынок и уже не вызывает вопросов о прочности и качестве домов, построенных из панелей. Все больше и больше индивидуальных домов возводиться именно из них.

Сами панели являются комбинированным, а главное многозадачным, материалом, обладающим всеми преимуществами, который дается от сочетания жесткого каркаса и утеплителя. Это позволяет широко использовать их в различных видах строительства. И в силу этого есть множество видов СИП-панелей. А также они крайне популярны в местах с суровым климатом – длительная зима и промерзшая земля часто мешают при постройке зданий из традиционных материалов, но абсолютно не мешают при использовании СИП.

Основные виды СИП-панелей

Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше. Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками

ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.

ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.

Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.

Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и  используются и для наружных, и для внутренних стен частных домов.

Остальные виды

Остальные виды СИП-панелей практически не могут соревноваться с техническими характеристиками предыдущих, при чем в обе стороны – и с положительной, и с негативной. Некоторые из них, например, гипсокартон с утеплителем из пенополистирола, используются в основном при возведении внутренних перегородок. А панели, в которых в качестве материала для каркаса используется оцинкованная сталь или оргалит (утеплитель выбирается с учетом того, как будет эксплуатироваться помещение, хотя, в основном, это пенополистирол), применяются для строительства промышленных или торговых зданий.

Наши рекомендации

Выбирая вид СИП-панелей, мы рекомендуем обращать особое внимание на технические характеристики и  даже не рассматривать варианты, когда утеплителем выступает минеральная вата – это, конечно, может выйти на первых этапах дешевле, но в процессе эксплуатации может вылезти масса проблем, таких как например усадка материала. И соответственно снижение функциональных качеств панелей.

Вариант с каркасом из фибролита тоже достаточно сомнителен. В этом случае можно потратить на строительные работы в несколько раз больше и получить дом, который сильно уступает такому же, но с использованием более распространенных материалов.

При выборе материала мы рекомендуем выбирать из материалов, проверенных временем, а это ОСП и пенополистирол. Огромное количество домов, построенных с использованием именно таких панелей как в России, так и в Европе, США и Канаде, позволяет с уверенностью говорить о том, что они заслуживают всех тех хвалебных отзывов, которые вы можете встретить в интернете.

Также заслуживает внимание и новинка в данном сегменте строительства. Речь идет, конечно, о каменных панелях. Из множества их преимуществ можно выделить полную влагостойкость, огнеупорность, экологичность и относительную дешевизну. Также нельзя не отметить эстетическую сторону вопроса – они выглядят достаточно стильно, по сравнению с тем же ОСП.

Выбирая вид СИП-панелей, не забывайте о том, что стоит выбрать и производителя. Ведь все функциональные характеристики могут быть нивелированы тем, что компания пытается сэкономить на своих клиентах используя некачественные материалы. В свою очередь мы хотим сказать, что никогда бы такого не допустили. Компания «СитиСип» ценит своих клиентов и настолько не доверяет сторонним производителям, что создала собственное производство СИП-панелей. Мы строим плит, выполненных из ОСП или стеломагнезита и пенополистирола.

Выбирая нас, вы выбираете качественные дома из СИП-панелей в Санкт-Петербурге по ценам ниже средних по рынку.

Структурные изолированные панели (СИП) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждающих конструкций. Структурные изолированные панели — это опция для части сборки корпуса, которая может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку. Они также значительно снижают способность корпуса к высыханию, уменьшая его способность восстанавливаться после случайного проникновения воды.Такая воздухонепроницаемая сборка с большим тепловым сопротивлением может привести к высокопроизводительному и прочному корпусу, если она детализирована и правильно построена, или может привести к быстрому гниению и разрушению первичной конструкции здания, если она детализирована или построена неправильно. Справка Building Science Corporation’s Building Science Insight BSI-028: Поток энергии через корпуса.

История

Рисунок 1: Пример SIP, используемых в качестве заполнения с конструкционной стальной рамой, Silvis School, Иллинойс.
Фото: Steven Schaefer Associates, Inc.Консультации инженеров-строителей

Лаборатория лесных продуктов в Мэдисоне, штат Висконсин, представила идею того, что сейчас известно как структурные изолированные панели (SIP) в 1935 году. Прототип панели лаборатории состоял из элементов каркаса, фанеры и обшивки из ДВП и изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и протестированы через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности. Фрэнк Ллойд Райт использовал конструкционные изолированные панели в домах Usonian, построенных в 1930-х и 1940-х годах.В 1952 году Олден Б. Доу создал первые СИП с вспененной сердцевиной, массовое производство которых началось к 1960-м годам. (Морли)

Сегодня SIP — это сборные строительные элементы, которые можно использовать в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный воздушный и пароизоляционный барьер, а также повышенную R-ценность по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сопоставимы с более традиционными методами строительства, если принять во внимание экономию, связанную с затратами на рабочую силу, отходами материалов и энергоэффективностью. (Морли)

Описание

Структурные изолированные панели состоят из изоляционного пенопласта между двумя жесткими панелями обшивки. Пенопласт обычно представляет собой одно из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). С пенополистиролом и пенопластом XPS сборка ламинируется вместе под давлением. При использовании PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Самыми распространенными плитами для обшивки являются ориентированно-стружечные плиты (OSB).Другие материалы обшивки включают: листовой металл, фанеру, фиброцементный сайдинг, плиты из оксида магния, гипсовую обшивку из стекловолокна и композитные структурные сайдинговые панели.

Рисунок 2: Типичный SIP с OSB и EPS.
Источник: www. house.com

Рисунок 3: Листовой металл SIP.
Источник: www. steelsipconstruction.com

Каждый обшивочный материал и тип пенопласта имеют свои преимущества и недостатки. Выбор типа SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов оболочек и пенопласта.

Таблица 1: Таблица типов оболочки

Обшивка Тип Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Грузоподъемность; легко доступны; проверено; большие панели размером до 8 x 24 футов Подвержены образованию плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить термитов; сложная основа для наиболее распространенных соединительных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонов Должен быть оцинкован или из нержавеющей стали; ненесущий
Фанера Поперечная прочность Наличие; цена; ограниченный размер панели; подвержены образованию плесени и снижению структурной способности при длительном воздействии влаги; не огнестойкий; необходимо лечить термитов
Фиброцементный сайдинг Устойчивость к плесени, термитам и огню Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон Устойчивость к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсокартон из стекловолокна Устойчивость к термитам и огню Не конструкционный; ограниченный размер панели
Композитные структурные сайдинговые панели Устойчив к плесени и термитам; имеются грунтованные материалы Не огнестойкий

Таблица 2: Таблица типов сердечника

Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничены только производителем пенопласта; доступность; самый быстрый для модификации в поле; самый щадящий порообразователь Произведено с ГБЦД *
Экструдированный полистирол (XPS) Strength; водонепроницаемость Наличие; производится с ГБЦД *
Пенополиуретан (PUR) Наивысшее значение R / дюйм; прочность, водонепроницаемость Самый дорогой; сложнее изменить ограничения по толщине; слизняк; доступность; произведено с хлорированными фосфатными антипиренами **

* ГБЦД: гексабромциклододекан — бромированный антипирен, классифицированный Европейским союзом (программа REACH) как стойкий, биоаккумулятивный и токсичный (PBT).
** Не так опасен, как большинство бромированных антипиренов, но проблемы для здоровья и окружающей среды все же существуют.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пеноматериала

Тип пены * Пена EPS Пена XPS Пенополиуретан
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3 — 2,5
Прочность на сжатие при деформации 10% (фунт / кв. Дюйм) 10 20 35
R-значение / дюйм при 75 ° F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный огнестойкий ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Обычный пенообразователь Пентан HFC — 134a HFC — 245fa

* Большинство производителей SIP используют 0.95 минимальная плотность.

Основы

Структурное проектирование и строительство

SIP

ведут себя аналогично стальной колонне с широким фланцем в том смысле, что сердцевина из пенопласта действует как стенка, а оболочка — как фланцы. Под осевыми нагрузками обшивка реагирует так же, как тонкая колонна, а вспененный сердечник действует как непрерывная связь, предотвращая коробление панелей. Так же, как широкие секции фланца увеличивают прочность с увеличением глубины, более толстые сердечники приводят к более прочным панелям при сжатии и изгибе.(Морли)

SIP

разработаны, чтобы противостоять не только осевым нагрузкам, но также нагрузкам сдвига и изгибным нагрузкам вне плоскости. Способность панелей противостоять двухосному изгибу и боковому сдвигу позволяет использовать их в качестве крыш и полов. Панели SIPs приемлемы для использования в качестве стен со сдвигом во всех категориях сейсмического проектирования. Инженер-строитель должен определить, требуется ли вторичная структурная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из СИП, — четырехэтажное.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и, следовательно, труднее достичь открытых пространств на нижних этажах. Часто большие конструкции SIP полагаются на систему вторичного каркаса из стали или дерева, чтобы удовлетворить требования к свободному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, легкой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под SIP-панели обязательно должен быть ровным.Существует небольшая терпимость к дифференциальному оседанию. Если произойдет сдвиг каркаса, это нарушит герметичность стыков панелей, что может вызвать проникновение влаги. При проектировании фундамента следует учитывать допустимые отклонения отклонения, установленные при производстве панелей и герметиков. Незначительные дефекты могут быть устранены путем тщательной и квалифицированной установки.

Рис. 4. Уплотнение ленты / прокладки SIP по гребню и фронтону. Фото: SIPschool

Конструкция шарниров необходима для структурной и долговечной работы.Одним из слабых мест СИП-панелей является проникновение воздуха изнутри в местах стыков или проникновений. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя оболочки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, которая особенно подвержена повреждению от влаги.

Правильному проектированию стыков следует уделить особое внимание, и если их правильно выполнить в полевых условиях, это устранит проблемы с проникновением воздуха. Конструкция первичного стыка обычно включает уплотнения в пределах толщины панели, обычно напыляемую пену или прокладки. Должен происходить перелив распыляемой пены в стыках, что указывает на герметичность стыков на всю глубину, как показано на рисунках ниже. Дополнительное вторичное уплотнение воздуха из ленты или прокладки должно быть предусмотрено на внутренней стороне панели, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика на стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рис. 6: Пример СИП, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в стыках СИП, Винтер Парк, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Два наиболее широко используемых соединения панелей — это шлиц поверхности и шлиц блока. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте внутри каждой обшивки SIP. Блок-шлиц представляет собой тонкий и узкий блок SIP, который вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение приводят к образованию сплошного пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если это требуется конструктивно, стыки панелей могут быть усилены одной или более двумя деревянными стойками или клееным шпоном (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Другое стыковое соединение, механические кулачковые замки, создает более плотное соединение между панелями, но составляет лишь небольшой процент рынка. Кроме того, кулачковые замки могут быть установлены только из полиуретана, потому что замки требуют более высокой прочности на разрыв, чем другие пенопласты, а пена должна расширяться и оседать вокруг фланцев замка.При любом типе соединения шов по обшивке должен быть покрыт сплошной линией пенопласта и / или панельной ленты.

Отверстия могут происходить в любом месте панели, в том числе по краям и углам. Панель из пенопласта может быть утоплена, чтобы принять 2 х колпака пиломатериалов. Однако панели могут быть усилены у коллекторов, так что дополнительная конструкция не требуется во время строительства. Внутреннюю панель и пенопласт можно вычесть, чтобы получить карманы для балок для перекрытий крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент корпуса, должно быть должным образом загерметизировано.

Сантехнические пазы обычно располагаются в отделанном мехом каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические пазы диаметром от 1 до 1-1 / 2 дюйма могут быть включены в SIP на этапе производства. Пену наносят в любые зазоры, образовавшиеся после прокладки электропроводки.

Рис. 10: Пример SIP, используемых для стеновых и кровельных панелей, и стены с меховой изоляцией на внешней панели для вентиляционных отверстий и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Другие неожиданные отверстия, сделанные в панелях во время строительства, должны быть на 1 дюйм больше в диаметре, чем проникающая труба, чтобы можно было нанести пенопласт.

Типичная толщина стеновых панелей составляет 4-1 / 2 дюйма и 6-1 / 2 дюйма. На сегодняшний день самый большой размер панели составляет 9 футов на 24 дюйма. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркасные стойки для неортогональных геометрий.

Кровельные панели обычно имеют толщину 10-1 / 4 дюйма и 12-1 / 4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут быть толщиной до 12-1 / 4 дюйма. Панели PUR и PIR могут быть толщиной до 8-1 / 4 дюйма. Торцевые стеновые панели для различных профилей крыши можно получить с помощью SIP.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха. В соответствии с последними стандартами энергетического кодекса требуется воздухонепроницаемая оболочка здания, а здание из SIP с должным образом герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с вентилятором в комнате со стенами и потолком из SIP, одним окном, одной дверью и предварительно проложенными желобами для проводки и электрическими розетками по сравнению с идентичной комнатой с 2×6 стойками, обшивкой OSB, изоляцией из стекловолокна и гипсокартоном, показали SIP. утечка в конструкции на 90% меньше, чем в конструкции с шипами. (SIPA, ORNL)

R-Value всей стены для стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой стены SIP составляет 14. Значение R для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. монтажа ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому R-Value всей стены для стен из SIP по сравнению с обычными стенами из металла и дерева.(SIPA, ORNL)

Таблица 4: Типичные значения R для всей стены SIP

Толщина EPS XPS PUR
Плотность в панели (фунт / фут 3 ) 0,90 1,5 2,3–2,5
4-1 / 2 « 13,1 17,7 22,7
6-1 / 2 « 19,9 27,2 35,1
8-1 / 4 « 26.0 35,5 46,0
10-1 / 4 « 32,9 45,0 NA
12-1 / 4 « 39,8 54,6 NA

Таблица 4 Примечания:

  1. На основе стены высотой 8 футов с одинарной нижней пластиной, двойной верхней пластиной и одинарной полосой 2X вокруг грубых отверстий.
  2. На основе соединений панелей шлицевым, блочно-шлицевым или кулачковым замком.
  3. Значения указаны только для панелей и не включают вклад отделочных материалов.
  4. Значения будут варьироваться в зависимости от высоты стены и количества черновых проемов.
  5. На крышах использование деревянных шлицев снижает эти значения.

Защита от влаги : Поскольку вспененная сердцевина СИП действует как пароизоляция, атмосферный барьер должен быть проницаемым, чтобы позволить панелям оболочки СИП высохнуть наружу. Для обеспечения адекватной сушки SIP рекомендуется постоянное воздушное пространство между плоскостью дренажа и внешней облицовкой, а также вентилируемые отверстия в верхней и нижней части стен для обеспечения конвективного воздушного потока.Это касается и СИП, используемых в качестве кровельной конструкции. Воздух должен иметь возможность проходить под рубероидом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей и другие желоба должны быть должным образом герметизированы и / или заделаны, чтобы предотвратить проникновение влаги.

Особое внимание к деталям, гарантирующим, что проникновение внутреннего воздуха никогда не достигнет внешнего слоя оболочки, является обязательным.

Для участков, подверженных затоплению, водонепроницаемые облицовочные материалы, такие как цементные покрытия или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP с оболочкой OSB вступают в контакт с водой, структурная целостность панелей может быть сохранена, если OSB быстро обнажить для высыхания.

Пожарная безопасность : Поскольку большинство конструкций SIP предназначены для строительства типа V, где стены SIP являются несущими, соответствие NFPA 285 не применяется. В настоящее время, похоже, не проводились тесты NFPA 285 для конструкции стен из SIP. Обратитесь к консультанту по облицовке здания, если вы планируете использовать конструкцию SIP, где может потребоваться тест NFPA 285.

Acoustics : SIP изолируют от высокочастотного шума лучше, чем низкочастотный шум. SIP не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукового барьера.

Материал / покрытие Долговечность : Требования к крепежным элементам для внешней облицовки и внутренней отделки специфичны для производителя панели; для получения этой информации обратитесь к спецификациям производителя. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней стороной панели и внешней облицовкой.Это позволяет панелям высыхать, когда на них попадает водяной пар.

Ремонтопригодность : Качество SIP устанавливается на этапе производства. Правильное ламинирование и гладкие поверхности и края гарантируют, что SIP могут выдерживать длительное использование, пока структурные покрытия должным образом защищены от разрушения. Важно отметить, что если влага вызывает ухудшение кожного покрова, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем просто поврежденная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие подробные принципы

  • Форма оболочки здания внешнего дизайна SIP ограничена только дизайнерским воображением. (См. Рисунки 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для стеновых и кровельных панелей в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

  • SIP могут принимать любой тип должным образом спроектированной внешней облицовки.
  • Стыки, пустоты и проходы панелей SIP должны быть обеспечены герметичным уплотнением с помощью сплошного пенопласта, прокладок и лент SIP. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
  • Проверьте требования к диапазону SIP и конструктивным ограничениям. (См. Рисунки 1, 14, 16 и 17)
  • Проверьте гвоздь, винт и кулачки SIP — схемы крепления, типы креплений и требования к расстоянию.(См. Рисунки 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянной каркасной конструкции, Брекенридж, Колорадо.
Фото: CW Associates, PLLC (CWA Architecture)

Рис. 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом типа «шпунт и паз» (T&G), Lake Alcova, WY.
Фото: CW Associates, PLLC, (CWA Architecture)

Рис. 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом проходе с балочным каркасом, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 17: Пример SIP, используемых для стеновых и крышных панелей, демонстрирующий соединения и обвязку подвесных балок из микролампа и фермы, а также проводку, Glacier Park, CO.
Фото предоставлено: CW Associates, PLLC, (CWA Architecture)

  • Обеспечить наружную вентиляцию / дренажную систему крыши и стен.
  • Не устанавливайте водопровод в наружных стенах SIP. (См. Рисунок 10)
  • Координата любая в SIP электрическая.
  • Правильно запечатанные SIP обеспечивают воздушный, паровой и тепловой барьеры.
  • Деталь для непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходках с использованием герметика, пен, лент и прокладок. (См. Рисунки 4, 5 и 6)
  • Предусмотреть водонепроницаемые барьеры для наружных стен и крыши (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и герметичность всех стыков.
  • Обеспечьте соответствующие гидроизоляционные системы на всех проемах и проходах в наружной оболочке здания.
  • Правильно спроектированные системы HVAC необходимы для обеспечения герметичности и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

  • Фундамент и / или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
  • Подробные рабочие чертежи должны быть предоставлены производителем для согласования и соответствия Общим принципам детализации, как указано выше.

    • Обшивка SIP-панелей

  • должна иметь прочную полную опору.Проверьте установку опорных пластин SIP для этой опоры.
  • Команда разработчиков проекта должна проверять любую резку SIP в полевых условиях.
  • Пенопластовая герметизация стыков SIP-панелей должна быть пересмотрена на предмет постоянной полной глубокой герметизации. Обычно правильную укладку пенопласта можно наблюдать по просачиванию пены в стыках, которые необходимо удалить с внешней поверхности панели. (См. Рисунки 5, 6)
  • Внутреннее дублирующее воздушное уплотнение обычно выполняется с помощью прокладок, размещаемых над точками опоры, распыляемой пены и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для типа панели, для долговременной адгезии к панелям. Обратите внимание, что OSB особенно проблематична для большинства обычных строительных лент. (См. Рисунки 4, 5 и 6)

Полученные уроки

В опубликованных отчетах о крышах в Джуно, штат Аляска (см. Список публикаций ниже), приводятся доказательства того, что проникновение внутреннего воздуха через стыки в панелях крыши SIP указывает на преждевременное разрушение верхней части обшивки OSB стыков панелей крыши.Общий вывод группы специалистов по строительству заключался в том, что повреждение от влаги произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления материально-технического обеспечения и строительства

Срок службы : Ожидаемый срок службы компонентов, которые сопрягаются с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. Д.

Полевой макет : Для всех стен SIP должен быть необходим макет проектной сборки. Лучше всего выполнить это как небольшой выбранный участок строительства до полного строительства, чтобы была возможность внести изменения в проект на основе наблюдения за полевым макетом.

Полевое наблюдение за стенами из SIP : Требуется наблюдение в полевых условиях для установки стен из SIP и их компонентов для обеспечения качества изготовления и установки стен из SIP.

Координация производственных чертежей : Требовать заводские чертежи монтажа стен SIP, показывающие все смежные строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, приставки, а также указание последовательности работ.

Стеновые системы

SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Зарегистрированный архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт не доступен в команде проекта.

Прочие соображения

Хотя общее время изготовления и сборки конструкции SIP меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-согласование должны быть определены до производства SIP.

Установка окна аналогична конструкции деревянного каркаса. Для обеспечения правильной установки следует обращаться к спецификациям производителя.

SIP, производимые в США, больше не используют клеи с карбамидоформальдегидом в панелях OSB. Ядра из пенопласта на 98% состоят из воздуха и изготовлены с использованием вспенивающих агентов, не содержащих CFC.

Правильно построенная конструкция СИП будет герметичной; поэтому механическая система требует вентиляции свежим воздухом для предотвращения проблем с влажностью в помещении и накопления загрязняющих веществ в воздухе.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они прошли регистрацию в SIPA и / или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить неправильную установку SIP бригадой, не знакомой с продукт.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным документам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие детали можно просмотреть в Интернете в Adobe Acrobat PDF, щелкнув значок PDF
