онлайн калькулятор, расчет размеров глубины, высоты, ширины, периметра

Любое строение должно иметь под собой фундамент. Для того чтобы здание прослужило много лет, очень важно правильно рассчитать параметры фундамента. А для того чтобы сделать все верно, нужно знать определенные характеристики.

Расчет ширины

Для закладки основы здания важно, какой грунт на участке, на каком уровне находятся грунтовые воды, вес самого здания, насколько промерзает земля.

Все работы по проектированию основываются на инженерных расчетах. Это сложные расчеты, поэтому обычно пользуются усредненными значениями нагрузок для вычислений.

Крыша:

шифер — 40-50 кг/м2;
рубероид — 30-50 кг/м2;
черепица — 60-80 кг/м2;
листовая сталь — 20-30 кг/м2.

Стены:

кирпич — 200-270 кг/м2;
железобетон — 300-350 кг/м2;
дерево — 70-100 кг/м2;
каркас с утеплителем — 30-50 кг/м2.

Высчитать ширину можно по формуле:

Sопор ≥ Рдом/ Qн. сп, где:

Sопор – нижняя опорная площадь;

Рдом — вес здания;

Qн.сп — несущая способность грунта

Несущая способность грунта – это возможность грунта выдерживать нагрузку на 1 см площади.

Для двухэтажного дома

Для двухэтажного дома ширину рассчитывают исходя из ширины кладки и нагрузки, которую будет выдерживать дом. Однако, рассмотрим, какие параметры понадобятся для расчетов.

Во-первых, несущая способность – она должна полностью согласовываться с данным параметром. Во-вторых, толщина несущих стен планируется примерно на 0,1 м меньше, чем ширина основания. В-третьих, расстояние между фундаментом и армирующей сеткой должно быть 200 мм.

Для того чтобы совершенно точно рассчитать ширину фундамента, нужны такие значения, как вес, объем и площадь всего фундамента.

Наиболее точно рассчитать ширину сможет только специалист, они советуют тем, кто строит дом сам, брать за отправную точку ширину ленты фундамента 400 мм. Некоторые специалисты советуют просто делать ленту фундамента шире на 100 мм, чем предполагаемая ширина стен. Еще один способ определения ширины – подбор нагрузки так, чтобы на каждые 2 см фундамента приходилось не более 2 кг веса дома.

Для дома из бруса

Для дома из бруса ширина рассчитывается исходя, как говорилось выше, из ширины бруса, нагрузки на фундамент и качества грунта. Возьмем, к примеру, дом размером 6х8 м, размер бруса 15х15 см, ширина утеплителя 40 мм, наружной отделки 360 мм.

Рассчитать ширину ленты фундамента можно по очень простой формуле, примерно такой:

Ш = Б + У + О, где

Ш – ширина фундамента;

Б – ширина бруса;

У – ширина утеплителя;

О – ширина отделочного материала

В нашем случае складываем: 15 + 4 + 36 = 55. Получается, что ширина ленты должна быть 55 см.

Важно! Если на участке слабый, рыхлый грунт, то при установке фундамента советуем углубить его примерно на 80 см. Ширину подошвы можно сделать больше, чем верх ленты.

Для дома из пеноблоков

Для дома из пеноблоков не обязательно строить тяжелый громоздкий фундамент, так как этот материал достаточно легкий. Глубина расположения основания под дом может быть не ниже 60 см. Ширина делается больше ширины несущих стен на 10 см.

Для каркасного дома

Для каркасного дома свойственна легкость и надежность. Возводить его можно на любых почвах, фундамент заглубляется на 50 см. Толщина основания для данного типа дома должна быть равна толщине стен. Для тех, кто хочет рассчитать размеры с высокой точностью, можно предложить формулу:

Шф = Н: (С – В), где

Шф – ширина фундамента,

Н – нагрузка на площадь внешняя,

С – значение сопротивления грунта;

В – значение, учитывающее самую меньшую величину веса почвы.

Расчет высоты

По СНиПам фундамент должен выступать над землей не менее 20 см, однако, на практике, при учитывании главного параметра – глубины промерзания почвы, эта величина увеличивается до 30-35 см.

Чем глубже уровень промерзания, тем больше должна быть высота фундамента. При промерзании до 3 м, высота фундамента может доходить до 1м.

Для двухэтажного здания выбор высоты выступа фундамента над землей совершенно не важен, этажность никоим образом не влияет на устойчивость или прочность здания. При постройке руководствуются удобством сооружения входа в здание.

По нормам, при входе должно быть не меньше 3-х ступеней, а это возможно при оптимальном значении 35-40 см. Такой выступ выполняет еще одну функцию – защищает конструкции от постоянного воздействия грунтовых и атмосферных осадков. Также для того, чтобы вода не оказывала разрушительного действия на основание дома по окончании строительства желательно сделать отмостку вокруг здания.

Минимальным значением считается высота над землей – 35-40 см, но если фундамент будет выше этих значений, то это допустимо. Единственное условие – высота выступа не должна превышать ширину фундамента.

Подведем итог: фундамент – главная часть сооружения, от которого зависит долговечность здания. Поэтому подходить к его сооружению надо ответственно, точно производя расчеты и придерживаясь существующих норм и правил в строительстве.

Только в этом случае возводимое здание будет надежным, долго прослужит и станет надежным прибежищем.

Как правильно рассчитать размеры фундаменты Вы можете узнать, посмотрев следующее видео:

Автор: Марина Романенко

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина промерзания грунта, м		Глубина заложения фундамента, м
Грунт слабопучинистый	Грунт непучинистый, твердые породы	Глубина заложения фундамента, м
более 2,5	—	1,5
1,5 — 2,5	3,0 и более	1,0
1,0 — 1,5	2,0 — 3,0	0,8
менее 1,0	менее 2,0	0,5
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Фундамент является важнейшей составной частью каждого здания. От его грамотного выполнения зависит целостность и долговечность всей постройки. Именно поэтому всё в нём должно быть рассчитано для мелочей. Важно, чтобы размеры фундамента под дом соответствовали всем стандартам и установленной технологии. О том, как их определить, мы рассмотрим в нашей сегодняшней статье.

Для того чтобы правильно рассчитать каждый из параметров основания под планируемую постройку, следует для начала определиться с типом фундамента, который подойдёт для того или иного объекта, а также для того типа почвы, который имеет место в данной местности. Ответ на вопрос о том, как рассчитать размеры фундамента, зависит от его типа.

Фундамент ленточного типа. Конструкция такого рода отличается своей устойчивостью и надёжностью. Она способна выдержать достаточно высокие нагрузки. К тому же, даже если ленточный фундамент (ЛФ) будет располагаться на весьма подвижной почве, он всё равно не сдвинется с места. В том случае, если имеет место пучинистый грунт, то используется мелкозаглублённый ЛФ, который погружают в почву на глубину около полуметра, при этом над землёй фундаментное основание такого типа возвышается на тридцатисантиметровой высоте. Слабая сторона состоит в том, что отсутствует возможность в перепланировке и высокие финансовые затраты. В связи с этим следует выполнить наиточнейшие расчёты ещё в рамках этапа проектирования, включая размеры ленточного фундамента.
Свайный фундамент
Фундамент свайно-винтовой конструкции. Он является весьма актуальным практически для любой местности, но наибольшей популярностью пользуется при возведении на сложных грунтах. К числу преимуществ конструкции относится то, что свайные опоры винтового типа могут быть ввёрнуты на значительную глубину без привлечения какой-либо специальной техники. Кроме того, фундамент характеризуется неплохими показателями несущей способности. Хоть такая конструкция нередко даёт значительную усадку, она не нуждается в ощутимых финансовых затратах, в любое время года может быть оперативно установлена, отличается устойчивостью к промерзанию почвы, а также к влиянию подземных вод. Несложно осуществить определение размеров фундамента такого типа.
Плитное основание, в свою очередь, предполагает под собой использование плоской ж/б опоры в качестве базовой составляющей. Использование такого фундамента особо актуально в тех случаях, когда имеют место неоднородные или подвижные грунты, а также почва, отличающаяся повышенным содержанием подземных вод. Иными словами, решающую роль при выборе такого фундаментного основания играют особенности грунта. Сильные стороны заключаются в проверенной надёжности и лёгкости установки. Впрочем, без недостатков здесь не обошлось, сюда можно отнести дороговизну конструкции и то, что потребуется обустроить т.н. черновой пол.
Расчёты фундамента
Опорно-столбчатый фундамент. Являет собой некоторое число отдельно стоящих бетонных столбов, расположенных по всему периметру постройки. Также их довольно часто располагают в местах пересечения стен и на других участках, где будет сосредоточена немалая часть нагрузки. К числу преимуществ можно отнести относительно невысокую стоимость, оперативность и лёгкость обустройства. К недостаткам относится не самая высокая несущая способность, установка только в тёплый период. Такой фундамент может быть установлен только на неподвижных и устойчивых почвах.

В связи с тем, что от прочностных характеристик фундаментного основания во многом зависит срок службы и целостность всей постройки, необходимо произвести верный расчёт размеров фундамента ещё в рамках проектировочного этапа. За основу таких расчётов следует взять такие показатели, как несущая способность грунта и масса планируемой постройки. Проведение таких расчётов необходимо для того чтобы определить то, насколько почва способна справиться с нагрузкой, которую окажет на неё здание.

Так, к примеру, в тех случаях, когда давление конструкции на грунт меньше, чем его несущая способность, то может быть выполнено строительство со всеми необходимыми параметрами, которые закалываются в расчёт. В остальных ситуациях потребуется проведение корректировок, которые в большинстве случаев приводят к увеличению такого параметра, как ширина основания.

К числу основных параметров, которые используются в процессе расчёта фундаментного основания, относится площадь и глубина фундамента. Стоит отметить, что именно эти показатели и будут решающими в процессе противоборства отрицательному воздействию усадки сооружения в течение первых двух лет после его возведения.

Общеизвестным является тот факт, что неравномерная усадка фундамента во многих случаях может привести к появлению различных трещин, причём как в основании, так и в стенах постройки. В худшем случае возможно постепенное разрушение постройки. Фундаментное основание может быть неравномерно опущено в результате действия разного рода факторов. Сюда можно отнести также высокую подвижность почвы, её маленькая плотность, либо чрезмерную нагрузку на грунт.

Что касается выбора оптимальной площади фундамента, он осуществляется с тем, что принимается во внимание недопустимость проседания почвы под давлением, оказываемым постройкой. Грунт проседает только в тех случаях, если нагрузка, исходящая от веса строения, является избыточной. В связи с этим, должен быть тщательно проведён расчёт веса дома. Чрезмерная нагрузка на грунт может быть уменьшена, но для этого следует увеличить площадь фундаментного основания.

В процессе постройки небольших и лёгких зданий, включая дачные дома, каркасные здания и т.д., не рекомендуется устанавливать весь размер расширенного ЛФ-основания. В данном случае можно выполнить расширение только лишь основу несущей конструкции. С этой целью она бетонируется и армируется.

Что касается фундаментов столбового типа, то здесь увеличивается число опор, а также их размерность. Столбовые опоры монтируют с дистанцией до двухсот пятидесяти сантиметров, но не менее ста пятидесяти сантиметров. Стоит также отметить и то, что дистанцию определяют исходя из веса постройки и несущей способности почвы. Так, к примеру, на грунте песчаного типа между столбами должна быть дистанция, находящаяся в диапазоне от ста пятидесяти до двухсот сантиметров. В случае со скальной или глинистой почвой, дистанция может быть увеличена до двухсот пятидесяти сантиметров.

Итак, конструкция фундаментной основы любого типа обладает двумя плоскостями, включая верхнюю и нижнюю. При этом на первую опирается сама постройка, а в пределах второй выполняется контакт основания с почвой. Стоит отметить, что размеры подошвы фундамента должны быть больше площади обреза. Иногда их размеры и совпадают, но это случается в очень редких случаях.

Специалисты утверждают, что фундаментное основание должно уширяться книзу. В связи с этим была создана технология, благодаря которой находятся предельные значения расширения несущей конструкции. При таком значении негативные напряжения в фундаменте либо будут незначительны, либо совсем будут отсутствовать. Конечно же, такими напряжениями пренебрегать нельзя, но если они будут настолько незначительны, то это всё же допустимо.

На самом деле, при возведении основания необходимо учитывать многое, начиная с того, что требуются размеры арматуры для фундамента и заканчивая размерами самого фундамента. Для правильного подсчёта данных показателей следует обращать своё внимание на целый ряд факторов. Роль играет не только масса планируемого и возводимого будущего здания. Также немаловажным является и то, что следует учитывать особенности грунта и, при необходимости, подстраиваться под этот фактор. Только при соблюдении всех требований, которые предъявлены нормами и технологией возведения фундаментного основания, можно гарантировать наилучший результат. Отнеситесь к этому процессу ответственно и серьёзно, тогда у вас всё обязательно получится.

Монолитные и сборные фундаменты ленточного типа являются наиболее распространенными в малоэтажном строительстве. Это объясняется оптимальным соотношением надежности, несущей способности и финансовых затрат на строительство.

Ширина ленточного фундамента, прежде всего, привязана к несущей способности грунта. Для плотной устойчивой почвы достаточно добавить по 70-100 мм с каждой стороны от толщины стены для получения оптимальной ширины ленты. А вот при неплотном и рыхлом грунте ее необходимо значительно увеличивать — в некоторых случаях она может достигать 900 мм.

Чтобы избежать большого расхода бетона или каменных материалов, применяют составные конструкции из широкой бетонной опоры внизу и верхней части ленты, ширина которой зависит от толщины стен. Основная проблема широких ленточных фундаментов заключается в невозможности их применения на подвижных пучинистых почвах и при высоком уровне грунтовых вод.

В первом изложена методика расчета фундамента. Во втором приведены стандартные требования к фундаментным конструкциям. В третьем указана глубина промерзания грунта по климатическим зонам для большинства крупных населенных пунктов.

Получить данные о глубине залегания грунтовых вод, определить тип и структуру грунта можно только на основании гидрогеологических изысканий на участке. Их проводят специализированные организации, проводя пробное бурение на глубину ниже точки промерзания. Услуга эта не дешевая, но воспользоваться ею нужно, поскольку на надежности и безопасности не экономят.

Методика расчета размеров сечения ленты определяет не конкретное числовое значение ширины, а величину, меньше которой она быть не должна. Реальное основание обычно на 10-20% больше, а минимальная ширина ленточного фундамента нужна для определения оптимального значения ширины и снижения расходов на строительство.

Иногда, при плотном устойчивом грунте и получении в расчетах минимальной ширины фундамента 200-250 мм, применяют компромиссный вариант. Строят нижнюю часть узкой, а верхние 300-400 мм определяют толщиной стен. Такой способ можно часто увидеть при строительстве легких бань, веранд и хозяйственных построек.

В указанных выше нормативных документах понятие максимальной ширины фундаментной ленты отсутствует. Проектный расчет ширины ленточного фундамента должен быть направлен на обратное – определение оптимальных размеров с целью снижения финансовых затрат.

Однако, есть один важный нюанс, который следует учесть при строительстве зданий с обустройством подвала. В этих случаях ограничение максимальной ширины фундамента существует. Оно связано с весовым давлением на грунт и зависит от длины каждой отдельной стены, а также материала, из которого она сделана.

Кроме климатологических показателей региона, гидрогеологической структуры грунта и определения материала фундаментных стен, для разработки проекта требуется определить полный вес постройки, несущую способность грунта и длину стен.

Получается, минимальная ширина ленты может быть равна 20 см. Однако, толщина газобетонных блоков 300 мм и фундамент должен выступать за края стены как минимум на 5 см. Следовательно, оптимальная ширина подошвы будет равна 400 мм, что обеспечит двойной запас прочности конструкции. К слову, полный просчет ленточного основания представлен тут, а вопрос оптимальной глубины заложения ленты рассмотрен здесь.

Для строительства тяжелых домов на рыхлых, пучинистых и неустойчивых грунтах от ленточного основания лучше отказаться и подобрать другой тип основания. Однако, сначала обратитесь за консультацией к опытному специалисту. Не исключается, что в ваших расчетах есть ошибка.

Забор, особенно со стороны улицы, несет не только функцию ограждения. Это еще и своеобразная «визитная карточка», характеризующая статус хозяев или организации. Совместить практичность и респектабельный облик сооружения можно только в капитальном заборе, который, как правило, возводится на ленточном фундаменте.

Хотя фундамент выполняет несущую функцию и не является элементом декора, его наличие позволяет реализовать практически любые варианты дизайна. Открывается возможность применить в ограждении кирпичные столбы и цокольное основание, гармонирующие с любым видом забора. К тому же капитальное основание значительно увеличивает срок службы ограждения и препятствует проникновению на огражденную территорию мелких грызунов и кротов.

На первый взгляд монтаж ленточного фундамента не представляет ничего сложного, но если допустить ошибку, то ограждение не прослужит долго и может начать разрушаться уже через полгода. Кроме того, даже правильный расчет, который станет гарантией высокого качества и долговечности, не всегда будет оптимальным с экономической стороны.

Этот параметр зависит в основном от состава грунта и климатической зоны. Многие специалисты рекомендуют производить закладку ниже глубины промерзания, но в Московском регионе ‒ это глубже 1,5 м, а в северных областях под забор придется рыть котлован.

Мы предлагаем ленточный фундамент под забор, уложенный на глубину всего 40 см, и гарантируем, что наш вариант станет надежной основой вашего забора даже на пучинистых грунтах. Естественно, выполнить фундамент можно и глубже, но это повлечет за собой дополнительные трудозатраты и расход бетона, что существенно отразится на стоимости для клиента. Оптимизировать глубину без ущерба качеству и надежности удается благодаря трем важным моментам – усиленной песчаной подушке, правильному армированию и соответствующей марке бетона.

Как известно, слой песка под бетонным основанием способствует равномерному распределению нагрузки на грунт и обычно его насыпают толщиной 10 см. В нашем случае песчаная подушка насыпается слоем 20 см, при этом дело совсем не в распределении нагрузки. Песок является легкопроницаемым материалом и не задерживает воду, поэтому под бетоном будет относительно сухой слой. В зимний период, когда грунт, замерзая, вспучивается, песок останется неподвижным и в разы снижает силы пучения более низких слоев.

Армирование любой Ж/Б конструкции производится с целью усилить ее в зоне растяжения. Поэтому арматура закладывается именно в тех местах, где нагрузка будет растягивающей. В консольных конструкциях это верхние слои, в двухконсольных – нижние. Но существуют элементы, подвергающиеся знакопеременным нагрузкам, поэтому их армирование выполняется совсем по другой технологии.

В данном случае фундаментная лента является такой конструкцией по аналогии с дорожной плитой. Поэтому рабочая арматура закладывается как в нижней, так и в верхней части с соблюдением защитного слоя бетона 30 мм, согласно СНиП 2. 03.01-84. В результате полученная балка способна выдержать воздействие нагрузки сверху от веса забора, а также снизу от давления грунта при вспучивании.

По правилам для заливки монолитных фундаментов применяется тяжелый бетон класса В 22,5. Такой бетон характеризуется маркой прочности М-300, морозостойкостью F 150 и водонепроницаемостью W 5-W 6. Характеристики вроде бы идеальные, но и здесь есть свои «подводные камни». Все эти показатели достигаются лишь при правильной технологии укладки, чтобы плотность затвердевшего бетонного раствора достигала порядка 1800-1900 кг/м³. При содержании в смеси пузырьков воздуха все качественные характеристики будут значительно снижены. Для того чтобы уложить бетон в опалубку, мы используем погружные вибраторы, благодаря чему не только обеспечивается выход воздуха, но и плотное сцепление раствора с арматурой.

Важно! Глубина ленты 40 см при соблюдении всех перечисленных параметров становится оптимальной для большинства грунтов. При этом на болотистой местности или при высоком уровне грунтовых вод, глубина и конструкция основания рассчитывается индивидуально.

Ширина подошвы основания определяет площадь опирания конструкции на грунт ‒ чем шире фундамент, тем меньше будет удельная нагрузка. Рассчитав удельную нагрузку и произведя анализ состава и плотности грунта на глубине опирания, можно высчитать необходимую ширину конструкции. Так как показатели опорной способность грунта для каждого типа уже рассчитаны, нужно вес секции забора разделить на этот показатель, а затем разделить на длину секции и получить необходимую ширину. Также нужно к полученному результату добавить 30% запаса, так как водонасыщение грунта в различное время может изменять его опорную способность. Рассчитанную таким образом ширину нужно оптимизировать, увеличивая ее до стандартных размеров под кладку цоколя.

В нашем каталоге предложены 3 варианта ширины ленточного фундамента, оптимизированные под нагрузку и кладку цоколя из кирпича стандартного формата 1 НФ 250х120х65. Выбор осуществляется с учетом нагрузки, которая зависит от вида забора и его высоты.

При выборе ограждения наши специалисты безошибочно определят необходимую толщину монолита, но по желанию клиента его можно расширить. Следует также учитывать, что толщина кирпичных столбов соответствует 510 мм, при выборе основания ‒ 250 или 380 мм, в местах установки опор фундамент выполняется соответствующей шириной 510 мм.

В отдельных случаях на зыбких и болотистых почвах возможен комбинированный вид фундамента, совмещающий в себе качества ленточного основания и ростверка, передающего значительную часть нагрузки опорам, забетонированным на соответствующую глубину.

Компания ООО «ЦЕНТРЗАБОРОВ» предлагает заказать установку ленточного фундамента для забора с кирпичными столбами. При заказе нужно учитывать, что вместе с выполнением монолитных конструкций производится установка опор, как минимум металлических столбов без обкладки кирпичом. Так как трубы устанавливаются по линии фундамента, выполнить их монтаж можно только до заполнения опалубки бетоном. Учитывается также потребность прокладки электрических кабелей внутри опор для подключения осветительного оборудования и/или узлов механического привода ворот. Для этого необходимо предусмотреть прокладку гильз и рукавов в бетоне.

При оформлении заказа на объект выезжает профессиональный замерщик. Расчет производится только на основании полученных данных. Клиенту будут предложены несколько наиболее подходящих вариантов, при этом в процессе совместного рассмотрения могут вноситься коррективы и дополнения. После утверждения заказчиком окончательного проекта определяется стоимость фундамента с подробным обоснованием всех работ и материалов.

Монтаж производится выездной бригадой опытных монтажников в удобное для клиента время, заранее оговоренное в договоре. При установке соблюдаются все строительные правила, а работы выполняются в полном соответствии проекту в заданные сроки.

Опоры заранее изготавливаются из квадратной трубы 60х60 и обрабатываются антикоррозионным составом. При высокой коррозионной активности грунта проектом могут предусматриваться защитные покрытия, а также замещение грунта из скважины уплотнительным составом (гравием с песком, гарцовкой, бетоном). После установки опор при уплотнении нивелируется их вертикальность. Опоры калитки и ворот дополняются армирующими поясами в виде армирующих стаканов.

Для песчаного основания применяется песок крупных фракций, обладающий высокой водопроницаемостью. Засыпка производится слоем не менее 20 см с последующим проливанием водой для уплотнения. На песчаных грунтах толщина слоя подушки может быть уменьшена.

Каркас изготавливается по месту монтажа из четырех продольных арматур: А 400 ø 10 мм в 2 ряда с шагом поперечной обвязки 40 см. Соединение арматуры производится свариванием или вязкой. В опалубке каркас устанавливается по центру с отступом от дна и поверхности на 30 мм. Армирующие пояса несущих опор связываются с армоскелетом ленты.

Бетон доставляется с ближайшей БСУ в автосмесителе и заливается в опалубку через рукав. В процессе укладки производится уплотнение вибрационным способом. Механизированный способ выполняется оперативно в срок сохранения бетоном подвижности.

Перед постройкой дома важно уделить время выбору основания, так как от этого зависит долговечность всего строения. Чаще всего создается ленточное основание. Это связано с многими причинами, но основной является возможность самостоятельного проведения работ. При этом на создание такой конструкции тратится небольшое количество средств. Чтобы сделать ленточный фундамент для дома 6х6 м, не нужно обладать опытом проведения таких работ, необходимо только следовать основным правилам, по которым происходит заливка основания.

Материал, используемый для создания опалубки. Перед началом работ необходимо решить, какой материал будет выгоднее использовать во время строительства. Чаще всего применяются доски, но может использоваться фанера и несъемная опалубка из пенополистирола.

Кроме этого, необходимо рассчитать расходы на доставку материалов на участок. В разных регионах стоимость материалов для создания основания является различной. Стоит учитывать стоимость разных видов наполнителей раствора. Например,гравий разных фракций имеет разную цену. Для создания ленточного основания чаще всего используется щебень мелкой или средней фракции. Такой материал является универсальным для создания фундамента.

Перед созданием основания необходимо точно рассчитать глубину и ширину создаваемого основания. Выбор параметров делается на основании размера строения, климатических условий и пожелания владельцев участка. Глубина зависит от веса дома и глубины промерзания грунта. В среднем этот показатель составляет от 70 см до 1 метра. Если создается двухэтажное строение, основание должно быть более устойчивым.

Высота основания определяется на основании пожеланий владельцев. Если в цокольном этаже будет оборудована топочная, помещение должно быть высотой в человеческий рост. Погреб должен быть настолько просторным, чтобы в нем не появлялась плесень. На основании всех этих данных и происходит точное определение размеров фундамента. Они отображаются в проекте дома, который во время строительства изменять нельзя.

Если говорить о минусах, то стоит отметить необходимость тщательного анализа грунта на участке перед проведением работ. Также в некоторых случаях для создания железобетонной ленты требуется строительная техника. В пример можно привести строительство загородных домов большой площади. Еще одним минусом является большой вес создаваемой конструкции, что провоцирует неравномерную усадку дома.

Сначала происходит разметка участка. В процессе таких работ происходит установка колышков на углах будущего строения, между которыми натягивается шнур. При создании разметки необходимо учитывать, что траншея должна быть шире фундамента.
На следующем этапе осуществляется создание песчаной подушки. Она необходима для увеличения несущей способности грунта. После засыпки песок необходимо утрамбовать, пропитав водой. Если этого не сделать, созданный фундамент начнет проседать, что приведет к деформации стен строения.
После этого дно котлована устилается влагостойкой мембраной. Если формируется съемная опалубка, используются доски или фанера. Доски необходимо смочить, чтобы во время заливки бетона они не впитали влагу из раствора. Если опалубка несъемная, пенопласт прислоняется к стенкам траншеи. При этом над уровнем грунта собирается деревянная опалубка.

Стоит помнить, что увеличение веса строения приводит к необходимости увеличить площадь основания. Это необходимо учитывать при разработке плана будущего дома. Выполнив все работы согласно описанным рекомендациям можно создать надежное основание собственными руками.

Также при создании каркасного дома можно использовать арматуру меньшего диаметра. Создавать мощный фундамент не имеет смысла, так как это приведет лишь к лишним затратам. Но не стоит и экономить на материалах, ведь недостаточная глубина и толщина основания может привести к его быстрому разрушению или усадке строения. Об этом следует помнить, распределяя средства на приобретение материалов.

Snagging.org — это созданный в 2004 году веб-сайт сообщества и интернет-форум для обмена информацией о покупке нового дома и, в частности, процессе ловли. Сайт управляется и управляется новыми владельцами домов и экспертами по недвижимости, готовыми потратить свое время на повышение осведомленности. Цель […]

Где лучше всего найти инспектора по ловушке в моем районе? Вы можете выполнить поиск на множестве веб-сайтов и найти один из них в вашем районе. Еще лучше попробовать www.snaggingdirectory.com На этом сайте вы можете найти, просмотреть и сравнить инспекторов по зацеплению… просто введя свой почтовый индекс […]

Особенно важно, чтобы вы выбрали компанию, обладающую необходимыми знаниями и опытом для надлежащего проведения инспекции и способную продемонстрировать необходимые навыки и компетентность. С ростом рыночного сектора мы стали свидетелями всплеска появления новых цепляющих компаний […]

Роль проверяющего заключается в выявлении дефектов. Плохое качество изготовления и случаи, когда строитель не соблюдает гарантийные стандарты и правила для строителей. Инспектор-недобросовестный инспектор, как правило, имеет квалификацию минимального стандарта NVQ уровня 3 и опыт строительства не менее 5 лет […]

Это распространенная проблема… один я получаю много вопросов от покупателей нового жилья. Согласно правилам , все наружные краны должны быть оснащены запорным клапаном, который позволяет вам перекрыть воду в кране без необходимости отключать весь кран. водоснабжение. www.newbuildinspections.com

Нормально ли видеть трещины в бетонных полах новостроек?. NHBC в своих технических стандартах подтверждает, что трещины обычно не являются серьезными и вряд ли повлияют на устойчивость здания. Что вызывает растрескивание? Существует ряд причин, по которым растрескивание может […]

Холодильные помещения над гаражами и в помещениях под крышей Каждый год, начиная примерно с октября, телефон начинает звонить покупателям нового жилья, у которых есть холодильное помещение в доме. Обычно это помещение над гаражом или помещение на крыше…. Или и то, и другое Небольшая предыстория […]

Конденсат на моем новом чердаке сделать ваш чердак или пространство на крыше более прохладным. Конденсация на чердаках происходит, когда влажный воздух проникает через изоляцию или другие щели в пространство чердака и попадает на более холодную поверхность, что приводит к образованию пузырей […]

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

1 Что такое фундамент?
2 Что такое ленточный фундамент?
3 Когда подходят ленточные фундаменты?
4 Какого размера и формы должны быть ленточные фундаменты?
5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит?
6 Похожие статьи о проектировании зданий

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому их необходимо перенести на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) представляет собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейных конструкций, таких как стены или близко расположенные ряды колонн, которые построены поверх фундамента, размещенные по центру по их длине.

Ленточные фундаменты подходят для поддержки линейных нагрузок в большинстве типов грунтов, но они наиболее подходят для грунтов с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как те, которые встречаются во многих малоэтажных или средних жилых зданиях, где массивный бетон 9Можно использовать ленточный фундамент 0147 . В других случаях может потребоваться железобетон. В более старых зданиях могут быть варианты ленточных фундаментов , например кирпичные ленточные фундаменты.

Размер и положение ленточных фундаментов обычно связаны с общей шириной стены, которую они поддерживают. Глубина традиционного ленточного фундамента обычно равна или превышает общую ширину стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка распределяется под углом 45º от основания стены к грунту.

Утвержденный документ А Строительных норм и правил определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно при проектировании фундаментов рекомендуется консультироваться с инженером-строителем.

При плохих грунтовых условиях, вероятной осадке, или там, где создание отдельных ленточных или подкладных фундаментов для большого количества отдельных нагрузок может оказаться нецелесообразным, можно использовать фундаменты под ростверки. Дополнительную информацию см. в разделе Фундаменты Raft.

Если несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, можно использовать глубокие фундаменты, такие как свайные фундаменты. Дополнительную информацию см. в разделе Свайные фундаменты.

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

1 Что такое фундамент?
2 Что такое ленточный фундамент?
3 Когда подходят ленточные фундаменты?
4 Какого размера и формы должны быть ленточные фундаменты?
5 Какой тип фундамента можно использовать, если ленточный фундамент не подходит?
6 Похожие статьи о проектировании зданий

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонные ленточные фундаменты для здания, что они из себя представляют, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость стоков, скорость ветра — все это определяет форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Строительные нормы для фундаментов дают четкий перечень правил, при соблюдении которых подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые размещены по центру соответствующей полосы бетона:

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (ов), по крайней мере, на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5-кратной высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены здания. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Воздействующая нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
Ветровая нагрузка : Здесь так много переменных, что объяснение расчетов заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Type of Subsoil	Condition of Subsoil	Field Test Applicable	Minimum Width in mm
Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется как минимум пневматический или другой механический отбойный молоток.	В каждом * случае – равна ширине стены. Деревянный колышек, квадрат 50 мм трудно вбить более 150 мм	250 – 300 – 400 – 500 – 600 – 650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	250 – 300 – 400 – 500 – 600 – 650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты
Песок / Алевритовый песок / Глинистый песок	Насыпной	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	400 – 600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Довольно легко формуется пальцами и легко выкапывается	450 – 650 – Далее должно быть указано проектировщиком/архитектором/инженером	0	0	0	0	Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	600 – 850 – Далее должен быть указан дизайнером/архитектором/инженером

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Это показано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли, вместе с задействованными материалами, как правило, превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (уточнить, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.

Трубы, проходящие через бетон, должны проходить через воздуховод, специально изготовленный и обеспечивающий пространство, указанное местными властями, для устранения возможности давления с любой другой поверхности, воздействующей на трубопровод.

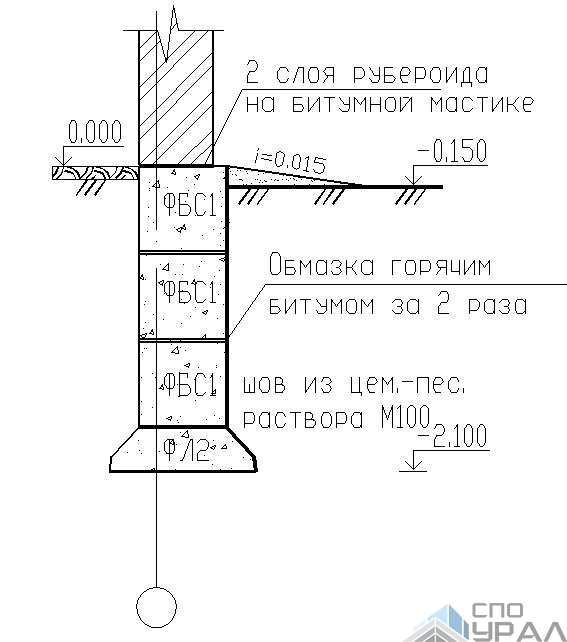

С точки зрения того, как затем строится ленточный фундамент, включая бетонную плиту, изоляцию DPC, внутренние и внешние стены, ниже следует схема того, как это должно быть сформировано после ленточного фундамента. был заложен.

Карибское бедствие
Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Все наружные стены и внутренние несущие стены должны опираться на усиленные
бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под
стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое
грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески,
мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов.
под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или
минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где
в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть
увеличен до минимума 2 6 дюймов

Когда отдельные железобетонные колонны или колонны из бетонных блоков
используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и
толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть
стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.

Армирование фундамента необходимо для обеспечения непрерывности
структура. Это особенно важно в случае плохого грунта или при
здание может быть подвержено землетрясению. Предполагается, что армирование
деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы
фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных
продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.

Приемлемое устройство фундамента небольшого деревянного дома
с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для
достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина
Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром.
их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию,
и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.

Бетонные блоки, используемые в стенах, должны быть прочными, без трещин и
их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен
и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a
минимальная толщина 1″. Наружные стены лучше строить толщиной 8″.
бетонный блок. Ненесущие перегородки можно соорудить из блоков с
номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими
вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. Это
нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и
перекрестки. Дверные и оконные косяки должны быть усилены.

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть
образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других.
Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на
6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью
высота до поясного хода (кольцевой балки) у каждого дверного косяка.

Этот железобетонный фундамент выполнен монолитно с
плита перекрытия. Состоит из серии плитных утолщений под стены с
минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо
уплотненный гранулированный материал.

Висячая железобетонная плита привязана к внешней
балка на уровне пола. Важна верхняя (стальная) арматура. Главный
арматура должна быть порядка «диаметра в центрах 9 дюймов», а
распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках.
столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии.
Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры.
столбец.

Ленточный фундамент представляет собой непрерывную бетонную ленту, на которой центрально возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, воздействующей на фундамент, на площадь основания, способную выдержать вес здания без чрезмерного уплотнения. Сегодня для фундаментов застройщики в основном используют бетон, так как его легко укладывать, распределять и выравнивать в траншее для фундамента. Благодаря своей способности затвердевать бетон создает основу для стен и развивает достаточную прочность на сжатие, чтобы выдержать нагрузку фундамента. Раньше ленточные фундаменты делали из кирпича. Их устанавливали непосредственно на твердый грунт или возводили на ложе из природного камня.

Что такое ширина ленточного фундамента? Он определяется несущей способностью грунтов и предполагаемой нагрузкой. Чем больше несущая способность грунта, тем меньшая ширина фундамента необходима для одной и той же конструкции.

Если ленточный фундамент должен быть построен на наклонном участке, возможно потребуется создание ступенчатой конструкции. Для правильной укладки фундамента общая толщина верхней части фундамента должна быть в два раза больше высоты ступени; или он должен быть равен 12 дюймам, если больше. Во избежание возможной необходимости подрезки блоков или кирпичей, а также для обеспечения устойчивости будущей стены, выполняемую в дальнейшем кирпичную или блочную кладку следует завязывать непосредственно у ступени.

Глубокий ленточный фундамент известен как наиболее часто используемый тип и самый дешевый метод при соответствующих грунтовых условиях. Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна быть 9 дюймов.

Широкий ленточный фундамент. Фундаментные конструкции, построенные на грунтах с плохой несущей способностью, например, на мягких супесчаных глинах, должны быть значительно шире, чем традиционные ленточные фундаменты, так как для большей устойчивости необходимо распределить нагрузку на большую площадь грунта. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стены экономически не обосновано. Разумным вариантом является строительство фундамента с использованием железобетона. Арматурные стержни придают фундаменту прочность на растяжение, делая всю конструкцию способной выдерживать воздействие растяжения и сжатия.

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящего инструмента, а также его длительную эксплуатацию. Отрицательные качества заключаются в сравнительно низкой долговечности, высокой стоимости на завершающих этапах строительства (необходимо выполнение дополнительных ручных работ, таких как засыпка грунта между полосами и его выравнивание, устройство пола и т. пол в подвал.

При выполнении разметки следует изучить вариации поверхности строительной площадки и выбрать самую низкую точку, на которую следует ориентироваться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемая проекция рамы над землей составляет 12 дюймов. Необходимо построить небольшую базу.
Следующим шагом является армирование фундамента. Арматурные стержни сечением 10-12 мм связывают специально разработанной вязальной проволокой так, чтобы стороны квадратных ячеек были равны 12-16 дюймам. Для армирования можно использовать как стальные, так и стеклопластиковые арматурные стержни. При укладке арматуры в траншею следите за отступами от краев. Оптимальная набивка 50 мм. В этом случае арматура будет наиболее эффективно располагаться в монолите.

онлайн калькулятор, расчет размеров глубины, высоты, ширины, периметра

Расчет ширины

Для двухэтажного дома

Для дома из бруса

Для дома из пеноблоков

Для каркасного дома

Расчет высоты

Ленточный фундамент: глубина заложения, таблицы и расчет

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Таблица №2: Глубина промерзания грунта в некоторых регионах

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Уровень грунтовых вод ниже глубины промерзания грунта

Уровень грунтовых вод выше глубины промерзания грунта

Уменьшение глубины промерзания грунта

Отвод грунтовых вод от ленточного фундамента

Песчаная или песчано-гравийная подушка под фундаментом

варианты оснований и их особенности, инструкция по конструкции, площадь основания

Разновидности фундаментных оснований

Рассчитываем несущую конструкцию

Рассчитываем площадь основания

В заключение

минимальная и максимальная, пример расчета

От чего зависит оптимальная ширина ленты

Нормативные документы

Минимальная ширина

Максимальная ширина

Какие данные потребуются для расчета

Определение нагрузки от здания

Несущая способность или сопротивление грунта

Пример расчета ширины подошвы под ленточный фундамент

Усредненные значения ширины ленты для различных типов построек

Ширина и глубина фундамента для забора

Глубина закладки ленточного фундамента

Песчаная подушка

Армирование бетонной ленты

Бетон

Ширина фундамента для забора

Монтаж фундамента

Разметка на местности

Выкапывание траншеи

Бурение отверстий под опоры

Установка и уплотнение опор

Монтаж опалубки

Засыпка и уплотнение песчаной подушки

Установка арматурного каркаса

Укладка бетона

Разбор опалубки

Сдача готового сооружения заказчику

Фундамент дома ленточный 6х6

От чего зависит количество потраченных денег

Размеры фундамента

Достоинства и недостатки ленточного основания

Как происходит создание ленточного фундамента

Особенности создания ленточного основания для каркасного дома

Страница не найдена | Инспекции новостроек

Установка люка на чердак и напольного покрытия в новом доме… повлияет ли это на мою гарантию?

Наводящие вопросы !!! Форум ловли www.snagging.org

Инспекторы по ловушке рядом со мной

Как выбрать инспектора по зацепам

Изолировать холодную воду снаружи крана зимой

Трещины в бетоне новостроек?

Моя холодная комната ….

Можете ли вы составить свой собственный список зацепок ?

Ленточный фундамент — Проектирование зданий

Ленточный фундамент — Проектирование зданий

Строительство и проектирование ленточных фундаментов

Что такое ленточный фундамент?

Когда можно использовать ленточный фундамент?

На что следует обратить внимание при использовании ленточного фундамента

Деревья

Добыча полезных ископаемых

Расчет нагрузки при проектировании ленточного фундамента

Таблица 12 – Минимальная ширина ленточных фундаментов

Во всех случаях окончательные решения о ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Чертежи строительных инструкций. Раздел B: Бетонная конструкция

важных характеристик спасут ваш дом

Преимущества и недостатки ленточных фундаментов

Когда можно использовать ленточный фундамент?

Перегородка

Подготовка к строительству ленточного фундамента
