Разобрать патрон шуруповерта: Как снять патрон с шуруповерта. Виды крепления патронов

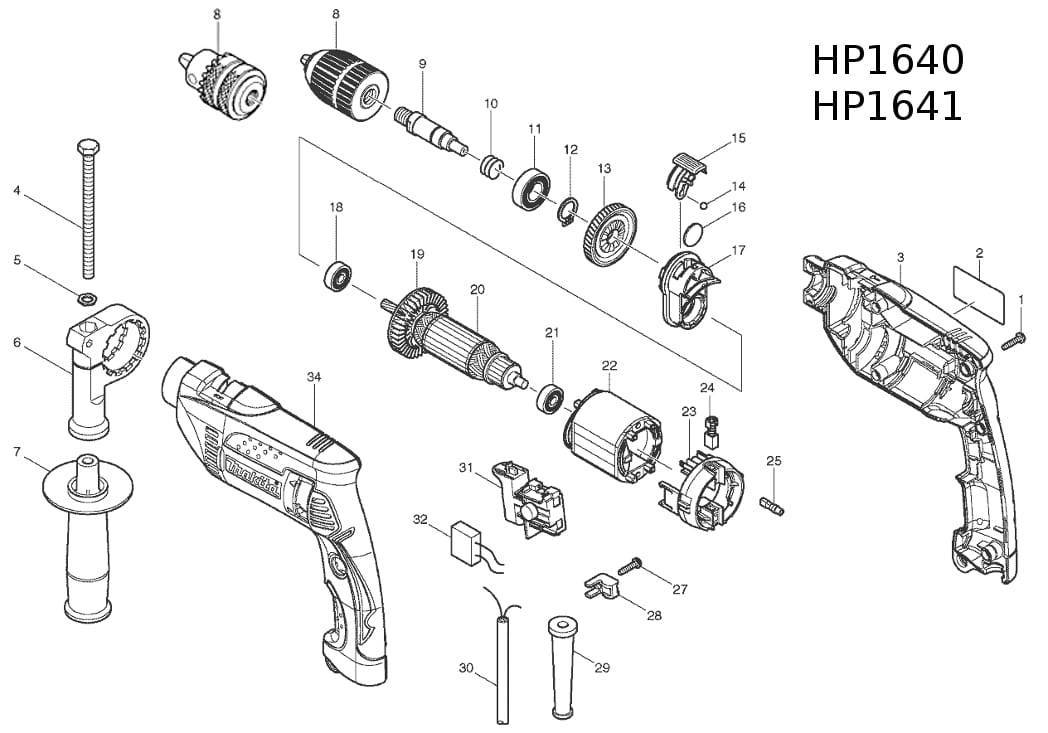

Как Разобрать Патрон От Дрели Макита

Патрон для дрели: как снять, сменять, разобрать – видео, фото

Посреди домашних мастеров более всераспространены патроны для дрели 2-ух видов — главные (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации конкретно этих патронов мы попробуем разобрать ниже и всесторонне осветить что остается сделать нашему клиенту главные аспекты и трудности работы имея его.

Более всераспространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Главные виды патронов для дрели

По собственной конструкции зажимы для дрели делятся на два главных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента где осуществляется при наличии специального ключа;
• быстрозажимной патрон для дрели (БЗП), в каком зажимная гильза приводится в действие средством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют накрепко фиксировать инструмент, поперечник хвостовика которого находится в интервале 1–25 мм. Устройства данного типа фактически лишены недочетов, более весомым где является их довольно высочайшая цена.

Более пользующимся популярностью типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтоб зафиксировать инструмент в зажимном патроне категории БЗП, довольно всего нескольких секунд, при всем этом ненужно использовать особый ключ. Зажим хвостовика инструмента осуществляется путем ручного вращения регулировочной гильзы, на внешнюю поверхность какой занимается нанесено рифление, облегчающее выполнение этого процесса. Чтоб регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предвидено особое блокировочное устройство.

Для фиксации сверла одной рукою придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К более весомым недочетам БЗП следует отнести то, что тогда, когда элементы его механизма изнашиваются, он недостаточно накрепко фиксирует хвостовики сверл огромного поперечника. Это приводит к проворачиванию инструмента при работе.

Сравнительно с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в хоть какой ситуации. Юзеры, которым приходится нередко работать с электронными дрелями, больше доверяют зажимным патронам конкретно данного типа. Единственным весомым недочетом таких устройств будет то, что ключ, при помощи которого они приводятся в действие, довольно просто утратить. Если подумать появления таковой препядствия конечно просто избежать, если сходу после приобретения дрели зафиксировать ключ на проводе устройства с помощью изоляционной ленты либо обыкновенной веревки.

Поперечник хвостовика насадки, зажимаемой в мини-патроне, находится в зависимости от калибра цанги

Популярна и патрон для мини-дрели, устанавливаемый на малогабаритные сверлильные устройства. Последние интенсивно употребляются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта либо легкой дрели. Таковой небольшой патрон, изготавливаемый в большей степени из латуни, употребляют для фиксации инструментов, поперечник хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Традиционный патрон для дрели относится к зажимным устройствам цангового иначе говоря кулачкового типа. Здесь конечно зажимать не только лишь разные инструменты с круглым хвостовиком, да и заготовки цилиндрической формы для их предстоящей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

• корпус цилиндрической формы;
• регулировочное кольцо либо гильза, крутящиеся на наружной поверхности корпуса;
• кулачковый механизм либо цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

Опять же цанговый механизм, элементы которого делаются из закаленной стали, состоит из 3-х полностью схожих кулачков, которые при вращении регулировочного кольца либо гильзы сразу приближаются любимого человека, тем обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет применения вращения регулировочного колеса, на данный момент для этой цели вам употребляется регулировочная гильза.

Одной стороной патроны для дрели инсталлируются на вал применяемого оборудования, а с другой там вставляется инструмент, используя которого будет производиться обработка. Зажимные кулачковые патроны употребляются в большей степени для фиксации там последующих инструментов:

• сверл;
• фрез;
• метчиков с хвостовиками маленького поперечника.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим либо шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос что, как снять патрон с дрели, который фиксируется на ее поверхности с помощью резьбового соединения, появляется у домашних мастеров довольно нередко. Снимать таковой зажим нужно учитывая то, что он установлен используя необычной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, потому нужно поначалу очень раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается с помощью обыкновенной крестовой отвертки. В дрелях без такового винта патрон просто скручивается с их вала без проведения вышеперечисленных предварительных работ.

Головка фиксирующего винта вам понравятся крестообразной, с прямым шлицом, под шестигранник либо даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может постепенно изнашиваться. Чтоб вернуть надежность такового соединения, выполняют последующие деяния:

• воткнуть крестовую отвертку в головку винта патрона на дрели;
• легкими ударами молотка углубить винт в резьбовое отверстие.

Такие деяния не нанесут вреда крепежному узлу дрели, однако позволят фиксировать на ее поверхности зажимное устройство с большой точностью и накрепко.

Смена патрона резьбового типа на дрели вам понравятся выполнена и с помощью ключа на 14, что существенно упрощает данный процесс. Чтоб не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, конечно за ранее познакомиться с теоретическим материалом на эту тему и просмотреть соответственное видео.

Смена и разборка патрона на дрели

В вопросе что же на самом деле, как сменять износившийся патрон на дрели, нет никаких сложностей. Достаточно приобрести соответственное зажимное устройство, снять с дрели старенькое и установить на ее поверхность новое. При всем этом следует подразумевать, что как на обыденную, так на минидрель бывают вариации устанавливаться патроны 2-ух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых употребляется резьба, снимаются и фиксируются по вышеперечисленной схеме. При подмене такового устройства не много знать, что оно является резьбовым, принципиально также учесть маркировку, которая немедленно туда нанесена. Маркироваться такие зажимные патроны быть так:

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, показывает на малый и наибольший поперечникы устанавливаемого режущего инструмента. Правила смены патрона на дрели подразумевают, что новое зажимное устройство обязано иметь маркировку, стопроцентно идентичную обозначению старенького.

С вопросом что, как сменять конусный патрон на дрели, что остается сделать нашему клиенту обстоит несколько проще. На устройства данного типа также вам больше понравятся нанесена разная маркировка, говоря конкретно:

Маркировка патрона с конусом Морзе

Чтоб сменять на дрели патрон данного типа, нужно просто подобрать зажимное устройство с соответственной маркировкой и воткнуть его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в таковой маркировке довольно легко: буковка «В» значит, что это патрон конкретно конусного типа, а цифра показывает на поперечник низу посадочного отверстия.

Снятие с дрели патрона конусного типа производится так же просто, так же как и его установка. Для возможности выполнить такую функцию, нужно просто вышибить зажимное устройство из посадочного отверстия дрели, зачем употребляется обыденный молоток. С подробностями установки и снятия конусного патрона электронной дрели также конечно познакомиться, просмотрев соответственное видео.

На русских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей необходимо использовать съемники по другому особые приспособления

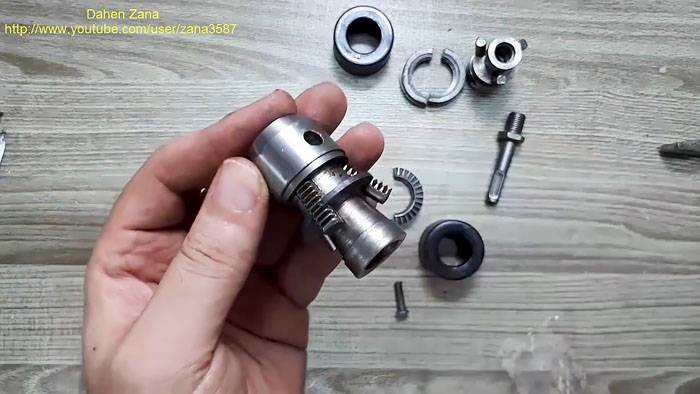

Как разобрать патрон шуруповерта иначе говоря дрели? Такую функцию нужно временами делать для технического обслуживания устройства (очистки и смазки всех его внутренних частей), а кроме того его маленького ремонта. Это позволяет существенно продлить срок службы патрона.

При разборке патрона следует учесть, к какому типу он относится. Принимая во внимание аннотации либо видео, нужно делать нашему клиенту остается деяния по разборке такового устройства очень аккуратненько, чтоб не разрушить его составные элементы. Если нашему клиенту остается процедуры по техническому обслуживанию либо ремонту частей патрона для дрели выполнены, следует выполнить его сборку в оборотной последовательности.

Если элементы конструкции очень изношены и вернуть их запрещено, лучше сменять весь механизм, что обойдется существенно дешевле, чем его ремонт.

Источник

Как на дрели сменить изношенный зажимной патрон на новый. Как разобрать патрон от дрели своими руками

Содержание

1. Классификация патронов
2. Основные виды зажимов
3. Зубчато-венцовый
4. Способы крепления
5. Разбор дрели с конусом Морзе
6. Как поменять?
7. Как снять быстрозажимной патрон с дрели резьбовой
8. Резьбовое соединение
9. Соединение конусом
10. Проблемы патронного механизма
11. Инструмент для проведения работ
12. Как открыть патрон дрели?
13. Демонтаж резьбового патрона
14. Как заменить конусный экземпляр?
15. Что делать, если потерян ключ?
16. Как снять и разобрать патрон электродрели
17. Замена патрона дрели своими руками

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

• 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
• М13 — резьба метрическая с диаметром 13 мм;
• 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Разбор дрели с конусом Морзе

Существуют модели дрели, в которых используется патрон не с кулачками (кулачковый патрон), а с резьбовым соединением (или конус Морзе). Для него можно подобрать переходник, либо продолжать работать с таким конусом – все зависит от предпочтений. Для того чтобы провести ремонт дрели или шуруповерта, важно определиться, какой патрон. Внешний вид у них похож, поэтому смотреть нужно на маркировку, которая выбита на поверхности детали. Если на патроне размещена маркировка с буквой В – это устройство с конусом Морзе. В таком случае снять патрон можно при помощи выколотки и слесарного молотка.

Также важно знать про резьбовой патрон то, что он бывает 2 видов: дюймовый (характерен для моделей иностранного производства) и метрический (производится российскими производителями).

В каждой советской электродрели, шуруповерте есть зажимной сверлильный патрон с левой резьбой, иногда нужна разборка, если заклинил самозажимной конусный вал, или следует достать насадку станка, сменить винт, отремонтировать или застряло крепление. В том числе дрель нуждается в правильном использовании и своевременной профилактике.

С помощью этого инструмента, можно сверлить:

• Пластик;
• Кафель;
• Дерево;
• Бетон;
• Металл;
• Кирпич и другие материалы.

Чаще всего в бытовых условиях пользуются ударно-вращательной дрелью. В ее состав входит патрон системы SDS, которую придумала компания Bosch. Для такой системы не характерна особая точность. Для более четкого сверления, существуют переходники, которые состоят из кулачковых патронов.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

• слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
• молоток стальной;
• столярная киянка;
• плоскогубцы или пассатижи;
• трубный ключ среднего размера;
• набор гаечных ключей;
• штангенциркуль;
• отвертка;
• напильник;
• наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Демонтаж резьбового патрона

Чтобы его снять понадобится отвертка. Ей выворачивается винт, вкрученный в шпиндель инструмента и установленный внутри изделия. После чего он скручивается со шпинделя. Как уже упоминалось выше, внутренний винт отличается левой резьбой, следовательно, крутится он по часовой стрелке. Правда, патрон откручивается против часовой стрелки, поскольку у него, наоборот, правая резьба.

В случае если винт не хочет откручиваться, постучите по нему через отвертку молотком. Сложностей с патроном возникнуть не должно, он выкручивается легко. Хотя при появлении трудностей можно использовать гаечный рожковый и газовый ключи. Первым крепите на дрели шпиндель, а последним — обхватываете патрон.

Помимо этого, когда у патрона функционируют зажимные кулачки, можно устанавливать более толстый шестигранник для его выворачивания. Также нужно закрепить с помощью рожкового ключа шпиндель. На большинстве современных дрелях, работающих от аккумулятора, для крепления дрели дополнительных приспособлений не требуется. Однако сменить на них патрон очень тяжело.

Когда и это не помогает его снять, разбирается корпус инструмента. Таким образом, удается дотянуться до шпинделя, поскольку в собранном виде он скрыт. Затем все собирается обратно, но уже без использования ключей.

Что делать, если в процессе замены испортили внутренний винт? В этой ситуации лучше приобрести адаптер под патрон для перфоратора кулачкового типа, поскольку вместе с ним в комплекте идет винт.

Как заменить конусный экземпляр?

Трудностей при извлечении элемента, вмонтированного на конус вала, появиться не должно. Можно воспользоваться специальным приспособлением, которое применяется для замены подшипников.

Но проще всего поставить инструмент вертикально, сверло при этом будет смотреть вниз. Затем нужно постучать аккуратно по всей поверхности молотком, пока патрон не выбьется из зацепления. При необходимости выполняется ее шлифовка. Новая деталь вставляется легкими ударами сверху.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

При работе части электроинструмента нагреваются, и металл расширяется. Это приводит к заклиниванию. Чтобы отпустить патрон было легче, дождитесь, пока инструмент полностью остынет.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

• • Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

• • Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

• Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Второй способ может помочь, если патрон забился частицами стружки. Тогда его корпус зажимают в тиски, а по рычагу слегка постукивают молотком. Вибрация вызывает смещение деталей, и механизм расклинивается.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как снять и разобрать патрон электродрели

Даже маленький, незначительный ремонт, потребует правильной разборки конструкции. На сегодняшний день существует всего два механизма крепления на рабочий вал, поэтому процесс выполнения демонтажных работ может варьироваться.

При резьбовом способе крепление разбирать конструкцию необходимо в следующем порядке:

• заглубить кулачки внутрь корпуса и максимально их развести;
• выполнить раскручивание фиксирующего винта, расположенного в центральной донной части устройства. Крепежи с левой резьбой нужно крутить по часовой стрелке;
• при помощи рожкового ключа, надетого на вал, осуществляется откручивание устройства.

При отсутствии лысок выполняется разборка корпуса, а также последующая фиксации роторного вала в тисках. Целесообразно откручивать элемент при помощи газового ключа.

Наиболее популярным и часто используемым в современном инструменте является конусное соединение. Помимо исключительной прочности конусного соединения, такой вариант при правильном подходе можно достаточно легко самостоятельно разъединить. С этой цельюпредварительно выполняется отстукивание корпуса по кругу, после чего осуществляется сбивание элемента с вала при помощи резкого и точного удара в заднюю часть вала.

После того, как патрон будет снят, необходимо правильно определить тип неисправности. Самостоятельно выполнить ремонт можно при отсутствии значительных повреждений деталей и заклинивании, вызванном металлической стружкой, попавшей внутрь смежных деталей. Как правило, восстановить работоспособность при таком варианте поломки позволяет промывка элементов в масле или керосине при помощи мягкой некрупной кисти. После такого способа очистки производится сборка в обратной последовательности.

Наиболее часто владельцы активно используемого инструмента сталкиваются с целым рядом неисправностей, вызванных износом, а также повреждением, которое претерпели резьбовые или зубчатые части. Незначительные локальные повреждения такого типадостаточно легко устраняются при помощи шлифовки. С этой целью рекомендуется применять надфиль или стандартную шлифовальную шкуру. В наиболее сложных случаях поломок чаще всего требуется полная замена вышедшего из строя патрона.

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

• достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

• если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы. Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей;
• если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

Источники

• https://instanko.ru/elektroinstrument/kak-snyat-patron-s-dreli.html
• https://tehnika.expert/dlya-remonta/drel/kak-snyat-patron.html
• https://stroy-podskazka.ru/drel/kak-snyat-i-pomenyat-patron/
• https://stroy-okey.ru/house/instrument/kak-snjat-patron-s-dreli/
• https://mschistota.ru/sovety/otkrutit-drel-bez-klyucha.html
• https://stanok.guru/oborudovanie/dreli/kak-snimat-patron-s-dreli-metody-krepleniya-i-demontazha.html
• https://DachaDecor.ru/sadoviy-inventar/kak-pravilno-razobrat-i-otremontirovat-patron-dlya-dreli

Как отремонтировать патрон аккумуляторной дрели?

Задавать вопрос

спросил
9 лет, 3 месяца назад

Изменено
8 лет, 11 месяцев назад

Просмотрено
2к раз

У меня аккумуляторная дрель, с годами патрон отодвинулся от корпуса дрели, образовался большой зазор. Он больше не помещается в моем ящике для инструментов!

^{Аккумуляторная дрель Black and Decker KC1282F}

Как крепятся эти быстрозажимные патроны? Могу ли я снять и снова установить патрон так, чтобы он был заподлицо с корпусом дрели?

Обновление:

Я попробовал метод из ответа Хайтауэра, который, как теперь ясно, является правильной процедурой.

Однако винт оказался с головкой Torx. Вот что получилось, когда я попытался повернуть его по часовой стрелке (вручную, используя отвертку нормального размера)…

🙁

Возможно, мне придется купить подходящую биту для ударного шуруповерта. Или подождать, пока патрон не отвалится, пока я сверлю. Или просто купить новую дрель.

1

Патрон, скорее всего, не будет запрессован на вал, а это означает, что удар молотком не поможет устранить зазор.

патрон фактически навинчивается на вал сверла (обратная резьба — против часовой стрелки, чтобы затянуть) Итак, что вам нужно сделать, это следующее:

1. Полностью откройте патрон и загляните в отверстие патрона — вы видите винт или шестигранный ключ? . .. если это так, удалите винт/болт.
2. возьмите один из самых больших шестигранных ключей и вставьте его в патрон (короткой стороной вперед) и затяните кулачки патрона вокруг ключа.
3. Поворачивайте ключ по часовой стрелке, пока кулачки патрона не вернутся в исходное положение.
4. Замените винт/болт.

Если вы не можете повернуть, вы можете положить дрель на твердую поверхность и несколько раз постучать по ключу молотком, чтобы проверить, проворачивается ли он.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Разборка и глубокая очистка токарного патрона WEN — продукция WEN

Модели LA4275, LA4374

Здравствуйте, счастливый обладатель токарного патрона WEN! Независимо от того, является ли это вашим первым набегом на чудесный мир токарной обработки дерева, или вы уже много лет привлекаете внимание своими точеными проектами, у ваших друзей из WEN есть несколько полезных советов, которые помогут сохранить ваш патрон WEN в отличном состоянии на долгие годы. Чем больше вы заботитесь о своем патроне, тем дольше он прослужит.

Вам потребуются следующие предметы, которые не входят в комплект поставки патрона:

• Сухая смазка (рекомендуется ПТФЭ)
• Тряпки, тряпки или сжатый воздух
• Крестовая и плоская отвертки
• Набор метрических шестигранных ключей
• Входящий в комплект шестигранный ключ
• Дополнительно – проволочная щетка для бутылок
• Дополнительно – старая зубная щетка
• Дополнительно – плоскогубцы для стопорных колец
• Дополнительно – пробойник (можно использовать отвертку с плоской головкой , но пробойник предпочтительнее)

1. Отключите токарный станок от сети.

2. Подготовьте место для размещения и очистки всех скобяных изделий, крепежных деталей и компонентов патрона.

3. Снимите патрон с токарного станка.

4. Протрите или сдуйте стружку, пыль и мусор с внешней стороны патрона.

5. С помощью шестигранного ключа, входящего в комплект поставки, выверните крепежные винты, которыми зажим крепится к каретке. См. рисунок ниже.

6. С помощью отвертки с плоской головкой выкрутите стопорный винт из-под губки 4. См. рисунок ниже.

7. Поверните ключ патрона в замочной скважине, чтобы полностью ослабить кулачки. В конце концов, вы сможете сдвинуть каретку 4, затем 3, 2 и 1 в указанном порядке. Отложите челюсти и каретки в сторону.

8. Переверните патрон. Удалите два винта с крестообразным шлицем, показанные на рисунке ниже, затем снимите индексную пластину.

9. С помощью шестигранного ключа отвинтите два винта шестерни, показанные на рисунке ниже. Снимите винты шестерни и шестерни и отложите их в сторону.

ДОПОЛНИТЕЛЬНО — при желании снимите стопорное кольцо с помощью плоскогубцев. Отложите это. Этот позволит вам снять коническую шестерню с основного корпуса патрона для очистки.

Чтобы снять коническую шестерню, поверните патрон правой стороной вверх. ОСТОРОЖНО , используя пробойник,  нажмите или постучите по конической шестерне вниз и из патрона. Поместите небольшой кусок ткани, хозяйственное полотенце и т. д. между наконечником инструмента и шестерней, чтобы защитить шестерню и инструмент. Вы можете нужно обойти все четыре слота каретки, чтобы снять его.

10. Вытрите любой мусор, жир, сок, стружку, пыль и другие загрязнения со всех компонентов, используя мягкую ткань или тряпку. Смажьте все детали сухой смазкой (рекомендуется ПТФЭ), чтобы меньше вероятность застревания такого детрита в патроне в будущем. Вытрите излишки смазки. Используйте старую зубную щетку, чтобы удалить засохшую стружку и пыль.

ДОПОЛНИТЕЛЬНО — Соберите корпус патрона и коническую шестерню. Установите на место стопорное кольцо, убедившись, что  , чтобы она полностью вошла в канавку.

11. Установите на место шестерни и винты шестерен.

12. Установите каретки челюстей в пазы. Каретки можно устанавливать только в порядке 1, 2, 3, 4 (то есть в порядке, обратном порядку, в котором они были сняты). Каждый слот пронумерован.

12.1 С помощью ключа патрона поверните винт прокрутки так, чтобы он зацепился за зубья на нижней части каретки кулачков 1. См. рисунок ниже (где винт показан в пазу 4).

12.2 Затяните патрон примерно на 1/4 оборота и убедитесь, что каретка 1 больше не выдвигается из паза.

12.3 Повторите шаги 12.1–12.2 для губок 2, 3 и 4 в указанном порядке.

13. Установите зажимы на каретки. На каждой челюсти выгравирован номер, соответствующий номеру каретки.
