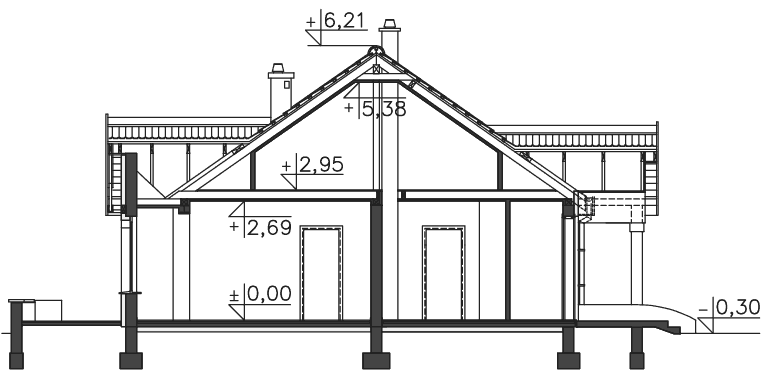

Разрез крыши: односкатная, двухскатная, четырехскатная и плоская, с размерами, фото, разрез

односкатная, двухскатная, четырехскатная и плоская, с размерами, фото, разрез

Кровля считается завершающим элементом коробки дома. Она покрывает строение сверху, защищает от атмосферных осадков, порывов ветра, создает барьер на пути холода, шума и влаги. Правильно разработанный чертеж крыши поможет конструкции справиться со всеми поставленными задачами.

Устройство кровли

В зависимости от особенностей здания крыши бывают наклонные и скатные. Последние проектируются для районов с небольшим количеством осадков. В местностях с влажным климатом жидкость будет скапливаться на кровле, что приведет к протеканию. Поэтому для данной местности монтаж конструкций наклонного типа не подходит.

В устройстве крыши частного дома схема скатного типа встречается чаще всего. Она имеет две или несколько плоскостей, расположенных под определенным углом. В большинстве случаев он составляет более 10 градусов.

Основные составляющие элементы кровли:

• Мауэрлат. Это нижняя часть крыши. Устанавливается на стены заподлицо с ними. Служит опорой для стропил.
• Стропила образуют каркас крыши. На них крепится обрешетка.
• С помощью диагональных связок или раскосов стропила и мауэрлат соединяются в каркас.
• Обрешетка крепится на стропила, служит основанием для наружных конструкций. Кровельные, утеплительные материалы укладываются сверху.
• Опоры помогают равномерно распределить нагрузку от веса кровли на дом.
• Верхнюю часть каркаса крыши образует коньковый прогон. На него упираются стропила.
• Кровельные материалы покрывают верхнюю часть крыши. Они выполняют не только защитную, но и декоративную функцию, украшая дом.

В зависимости от теплоизоляционных характеристик крыши делятся на 2 группы:

1. Холодная. Часто встречающая, дешевая конструкция. Выполняется без теплоизоляции. Применяется в том случае, если пространство чердака в дальнейшем не используется. Теплоизолирующие материалы укладываются на полу.
2. Теплая. Сложная в монтаже, обходится довольно дорого. В состав кровельного пирога включены теплоизолирующие материалы. Применяется в домах с отапливаемым вторым этажом или мансардой.

Кровельные материалы закрывают строение от атмосферных осадков. Чаще всего для их изготовления применяются:

• Металлы. Используется оцинкованная сталь, алюминий, медь. Поставляются листами с рельефом. Прочные, долговечные. Есть недостаток – шумовые эффекты.
• Мягкая кровля: рубероид, ондулин, стеклоизол или битумная черепица. При высокой эластичности и небольшом весе она не устойчива к механическим воздействиям.
• Керамическая черепица относится к традиционным покрытиям. Стоит дорого, имеет большой вес.

Проектирование

Существует три варианта разработки чертежей:

• Бесплатные проекты в интернете. Недостаток в универсальности. Разрез кровли на чертеже выполняется без учета особенностей конкретного строения.
• Профессиональная разработка.
• Самостоятельная разработка чертежа. Можно воспользоваться программами интернета, по которым выполняется планировка крыши.

Самостоятельная работа начинается с составления эскиза. Конструкцию выбирают в зависимости от очертания здания. Необходимо определить форму, геометрию кровли. Отдельно останавливаются на скате крыши. Выбирают цвет, качество кровельных материалов. На основании принятых решений составляют эскиз. На этой стадии можно посмотреть, оценить общий вид дома.

При составлении чертежа учитывают такие моменты:

• Особенности климата в районе строительства;
• Ветровую нагрузку;
• Качество, удельный вес выбранного кровельного материала;
• Угол наклона.

Для загородных домов чаще выбирают чертежи скатных крыш с деревянными стропилами и обрешеткой. Выбор угла наклона зависит от местонахождения района строительства.

Минимальный уклон определяют по кровельному материалу:

• 14 — для стали;
• 27 — для черепицы;
• 18 — для волнистых асбестоцементных листов или шифера.

При высоком снеговом покрове уклон на чертеже должен быть не менее 30 градусов.

Выбирают систему водоотвода. Она бывает 2 видов:

1. Организованная;
2. Неорганизованная.

При организованном водостоке площади сечения трубопроводов для отвода вод рассчитывают с учетом 1-1,5 кв. см на 1 кв. м поверхности. Расстояние между водосточными трубами – 15-20 м.

Размер выступающей длины карниза должен быть не менее 0,3 м при организованном водостоке. Вынос карниза при неорганизованном водостоке – от 0,5 м.

Стропильную систему крыши дома выбирают в зависимости от размеров строения и наличия внутренних несущих стен. Если они имеются, то останавливаются на наклонных стропилах. Стропильные ноги упираются одним концом на наружные стены, другим – на коньковый прогон.

При их отсутствии выбор делают в пользу висячих стропил. Они одной стороной опираются на стену, другой — в стропила противоположной стороны.

После расчета предполагаемой нагрузки на кровлю подбирают сечение пиломатериала. Чтобы исключить появление конденсата в чертеже предусматривают сквозное проветривание через слуховые окна.

Обрешетка рассчитывается с учетом того, какой материал будет использован для крыши и угла ее наклона. Для мягкой кровли выполняется сплошная, для листовой достаточно обычной с промежутками.

После вычислений приступают к составлению чертежа крыши. Особое внимание уделяют проработке всех конструктивных частей, элементов, их связке между собою.

По данным чертежей составляется смета, в которую вносятся все необходимые для строительства кровли материалы. Определяют общую стоимость работ.

Нюансы чертежа

Чертеж крыши своими руками выполняется в масштабе 1:100. Для наиболее важных элементов узлы выполняются в разрезе. Разработка чертежей ведется под порядок проведения строительства. В чертеж наносится схема элементов стропильной системы, обрешетки и балок. Подробно прорисовываются места соединений основных и доборных элементов, стыки, конструкция водосточной системы.

Гарантия устойчивости крыши заключается в надежном соединении всех деталей и звеньев.

Следующим шагом будет схема укладки гидро- и теплоизолирующих слоев. Кровля сложна в устройстве, поэтому подробные чертежи помогают правильно определить количество строительных материалов и сэкономить на их приобретении.

Основные разновидности

Проектирование начинается с определения, какая форма крыш наиболее подойдет для дома. При загородном строительстве предпочтение отдают следующим видам:

1. Односкатным;
2. Двухскатным;
3. Четырехскатным или вальмовым;
4. Плоским.

Односкатная

Односкатные проекты крыш наиболее простые. Они позволяют использовать крупные листы кровельных материалов. Подходят для больших зданий и малых гаражей. Часто под такую кровлю собирают вместе несколько строений.

При односкатной конструкции возрастает нагрузка на отводящую систему воды. Наклон ската выполняется под небольшим углом, чтобы избежать необходимости строительства высоких стен. Наклонную кровлю удобно использовать для установки солнечных коллекторов.

Двухскатная

Наибольшей популярностью используется крыша с двумя скатами. Позволяет устанавливать любые кровельные материалы. Над домом образуется надстройка треугольной формы. Для вентиляции и освещения в торцевых частях выполняют окна. При строительстве мансарды отдают предпочтение двускатной конструкции.

Чтобы рационально использовать внутреннюю часть, применяют ломаный скат, состоящий из двух частей разного угла наклона. Верхний сегмент имеет больший уклон. Конструкция позволяет увеличить высоту мансарды, рационально использовать пространство чердака.

Четырехскатная

Ее особенность – в отсутствие фронтонов. Они заменены на укороченные скаты. Крыша с четырьмя скатами сложна для изготовления, зато устойчива по отношению к ветру и атмосферным осадкам. Чаще применяется для покрытия больших строений. Вальмовая кровля не только накрывает здание, но и украшает его.

Четырехскатная крыша распространена в южной местности. Используется для создания мансарды. Вентиляция и естественное освещение в ней выполняется через мансардные и слуховые окна.

Плоская

Плоская крыша чаще покрывает дома с чердаком, поэтому при необходимости кровлю утепляют. Часто наружное пространство обустраивают и используют для отдыха.

Конструкция потребует создания дополнительных мер, чтобы предотвратить скапливание снега и льда. Чертежи таких крыш трудны в изготовлении, поэтому кровли не пользуются популярностью.

Заключение

Составление чертежа крыши – ответственное мероприятие, которое по силу только профессионалам. Приступая к изготовлению проекта кровли своими руками необходимо учитывать, что малейшая ошибка может не только увеличить стоимость строительства и снизить срок службы здания, но и угрожать безопасности проживающих.

Разрез крыши двухскатной —

Варианты двухскатных крыш и их особенности

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

О нюансах самостоятельного проектирования двухскатной крыши, порядке проведения работ при её строительстве своими руками мы рассказывали ранее в этой статье, обязательно прочитайте.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

Фотогалерея: варианты двухскатных кровель

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

Варианты систем стропил

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Конструкция и монтаж стропильной системы двухскатной крыши

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:

• Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
• Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
• Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.

Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

• стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
• для формирования обрешетки приобретаются обрезные доски;
• вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

• Висячие. Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
• Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
• Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
• Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

Видео по теме:

Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

• Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
• Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
• Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
• Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Инструкция по монтажу двухскатной крыши

Статьи

по теме

Гибкая черепица: особенности, покупка и монтаж своими руками

Крыша каркасного дома своими руками

Строительство домов с плоской крышей

Какая крыша лучше для загородного дома

Д вухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).
В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Пирог кровли, разрез кровли — советы по строительству кровельного пирога

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО «СТМ-Строй»

Наверняка каждый из нас хотя бы раз в жизни сталкивался с вопросами по устройству кровли. Я постараюсь дать в этой статье на самом деле стоящие советы по вопросам устройства крыши. Сегодня речь пойдет о таком понятии, как пирог кровли.

Что представляет собой пирог кровли

Обратите внимание

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов, которые могут возникать в процессе эксплуатации кровли.

К таким неблагоприятным фактором можно отнести:

• Появление конденсата,
• Теплопотерю,
• Проникновение влаги.

Каждый слой кровельного пирога имеет свое определенное предназначение и тесно связан с каждым последующим слоем.

Типы кровельного пирога

Следует различать два вида кровельного пирога: для неутепленной и утепленной кровли. В чем же собственно отличие? Давайте разберемся.

Кровельный пирог неутепленной кровли

Основной задачей кровельного пирога при устройстве холодного чердака, является гидроизоляция от конденсата, который может появиться на обратной стороне черепицы.

Такой тип кровельного пирога должен быть устроен в следующей последовательности:

• стропила;
• гидроизоляционная пленка;
• контробрешетка;
• обрешетка;
• кровельное покрытие.

Статьи по теме

Кровельный пирог утепленной кровли

Если говорить о кровельном пироге для утепленной кровли, то в этом случае главной целью является надежная теплоизоляция.

Разрез кровли такого типа покажет наличие следующих составляющих:

Наши работы

Советы по устройству пирога кровли

Теперь обсудим кратко те слои пирога кровли, на которые стоит обратить особое внимание::

1. Паробарьерная изоляция

Пароизоляционный слой исключает попадание водяных паров в толщу теплоизоляции из помещения.

Монтируют пароизоляционную пленку внахлест, скрепляют соединительной лентой для герметичности. Между пленкой и слоем утеплителя должен быть воздушный зазор толщиной около 2 см.

2. Теплоизоляция

Имейте в виду, что утеплитель не греет, а попросту задерживает воздух в своих волокнах, т.е. исполняет роль теплоизолятора.

Главное, что надо учесть при устройстве теплоизолирующего слоя — это недопустить «намокания» утеплителя, потому что его свойства теплоизоляции сразу ухудшаются. С этим же связано и то, что необходимо монтировать теплоизоляцию, когда показатель влажности деревянных элементов конструкции кровли снизится до 18%.

По поводу того, как правильно укладывать теплоизоляцию и какую лучше использовать вы можете прочитать в этой статье.

3. Вентиляция

При устройстве вентиляции нужно знать несколько хитростей:

• При кровле волнистым материалом (шифер, профлист)  за вентиляционные отверстия и коньковый вентилятор вы можете не бояться.
• Если вы кроете более пологим материалом, то стоит предусмотреть вблизи конька карнизные короба и выходы вентиляции (специальный вентилируемый конек, к примеру).

• С целью вентиляции желательно в нижней части карниза сделать специальные отверстия.

4. Гидроизоляционный слой

Судествуют несколько видов гидроизоляционных пленок:

1. Супердиффузионные мембраны. Их нельзя использовать при еврошифере и металлочерепице. Данные мембраны имеют высокую степень паропроницаемости, поэтому их можно монтировать без зазора.

2. Гидроизолирующие диффузионные мембраны. Для этих пленок необходимо два зазора, так как они очень боятся контакта с водой. Применимо для кровельных покрытий на битумной основе, а также на черепичных кровлях.

3. Гидроизоляционные конденсатные пленки. В отличии от диффузной, влагу удаляет через нижний воздушный зазор вентиляции. Так же боится воды и подразумевает два зазора.

Обратите внимание

Самое главное не перепутайте, какой стороной должна лежать гидроизоляционная пленка (одна сторона для утеплителя, другая — для кровельного матераила.) Смотрите инструкцию!

Исходя из вышеперечисленных характеристик, я всегда рекомендую вам использовать именно такую последовательность при устройстве кровли.

Вот кратко и всё, что следует знать о устройстве пирога кровли. Настоятельно рекомендую соблюдать установленные нормы и правила устройства того или иного типа кровельного пирога.

В своей профессиональной деятельности я не раз сталкивался с различного типа проблемами и по этой причине сегодня я имею достаточный опыт, чтобы давать рекомендации.

Наша бригада уже десятки лет занимается устройством крыш. Мы знаем все до мелочей и готовы сделать Вам качественную кровлю. Звоните:+7 (916) 072-17-82 ответим на все вопросы.

Перед началом кровельных работ мы всегда составляем подробный план – схему кровельного пирога, расчитываем смету и придерживаемся ее на протяжении всего строительства.

Дополнительные материалы по теме

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Ну и еще, если у вас возникли вопросы относительно устройства кровельного пирога задайте их мне в форме ниже я постараюсь ответить на все.

Добавить комментарий

Стропильные разрезы | Все о ремонте и строительстве

При строительстве крыши применяются несколько видов разрезов стропил.

Торцевой и косой разрезы

Торцевой — это разрез доски под прямым или другим углом сделанный дисковой пилой, установленной без наклона диска (на 0°).

Косой — это разрез доски под прямым или другим углом сделанный наклоненным диском.

Тупой угол, образованный разрезом, называется короткой точкой или пяткой разреза. Острый угол образует длинную точку разреза.

Горизонтальные и вертикальные разрезы и опорный вырез

Стропило укорачивается вертикальными разрезами в месте примыкания к коньку и на карнизном свесе. Срез под углом, который должен соответствовать вертикальной стороне коньковой доски, называется «вертикальным верхним срезом». «Вертикальный карнизный срез» определяет величину стропильного свеса. «Горизонтальный карнизный срез» образует плоскость для подшивки карнизных досок.

Треугольный вырез, которым стропило опирается на стену, называется «опорным вырезом», но иногда его называют клювом. Горизонтальное место выреза опирается на верхнюю часть стены, а вертикальное — примыкает к наружной части стены.

Двухплоскостные разрезы

Применяется для примыкания вальмовых и ендовых стропил к коньковой доске. Концы вальмовых и ендовых стропил обрезаются сложным срезом с наклоном в двух плоскостях. Эти углы создаются путем разметки на пиломатериале линии разреза и установки скоса наклоном диска пилы. На пилах с регулировкой наклона в двух плоскостях можно сразу установить наклон торцовки и скоса.

Разрезы, совпадающие с углом наклона ската

На некоторых крышах желательно выпиливать верхние или нижние края горизонтальных элементов под углом, равным уклону крыши. Среди этих частей: коньки, ригели и прогоны. Например, на стропилине срез равный уклону крыши расположен на нижнем конце.

Опорные скосы

Для установки обрешетки верхние и нижние плоскости стропил на хребте вальмы или впадины ендовы иногда подрезают для выравнивания их в плоскость с остальными стропилами. Угол, под которым они обрезаются, называется опорным скосом.

Мансардные крыши — технология строительства: конструкция стропил, пропорции

Крыша мансардного типа дает массу преимуществ: эффективно используется подкровельное пространство, тепло не уходит наружу, в доме поддерживается стабильная температура. И что важно, увеличения жилой пощади достигают без дополнительных финансовых вложений. Мансардную крышу, как правило, проектируют в процессе разработки проекта будущего дома, но даже если она не была своевременно заложена в проект, то можно будет сделать ее самому, переделав помещение чердака.

Сложность, которую имеют мансардные крыши, технология строительства подобных крыш лишь кажущаяся. На самом деле возвести мансардную крышу под силу любому, кто имеет хотя бы некоторые навыки строительных работ. Просто надо четко представлять, как построить крышу мансардного типа, какую подготовительную работу необходимо провести. Непосредственно к строительству крыши приступают, только имея на руках проект стропильной конструкции мансардной крыши с точными расчетами.

Как возводят или технология строительства ↑

Строительство мансардной крыши в зависимости от особенностей возводимого дома может отличаться в нюансах, но в целом основные этапы чаще всего одинаковы.

Планирование ↑

Чтобы жилое мансардное помещение получилось комфортным должны быть соблюдены пропорции мансардной крыши, скажем, в жилых помещениях высота потолка не должна быть меньше 2,5 м. Полезную площадь мансарды определяет уклон крыши. Нормирована также высота стен. Они должны быть выше 1,2 м при уклоне в 30° и равны 0,8 м – при 45-60°. Таким образом, чем круче крыша, тем просторнее получается мансардный этаж.

Схема стропильной системы ↑

Основой мансардной крыши, ее скелетом является стропильная система. От нее же зависит форма верхней части дома. Конструкция стропильной системы мансардной крыши имеет свою специфику. Объема, который образуется, внутри этого деревянного каркаса, должно быть достаточно для обустройства в подкровельном пространстве жилых помещений. В случае ломаной крыши проблему можно решить относительно легко. Но ведь не каждому же дому может подойти подобный «головной убор».

Стропила являются для нее основными несущими элементами. Это наклонные балки (стропильные ноги), которые прикреплены снизу к мауэрлату (опорному брусу). Так вот, если у крыши небольшие размеры и простая конфигурация, то стропила в этом случае, как правило, опираются, с одной стороны, на наружные стены дома, а с другой – на коньковый прогон.

Получить из расположенных таким образом стропил просторную мансарду не получится. Приемлемая по площади мансарда возможна только при специальном устройстве стропильной системы, которое несколько отличается от традиционного.

Стропильная система мансардной крыши может быть выполнена в двух вариантах:

• все скаты образованы наслонными стропилами;
• нижние скаты образованы наслонными стропилами, а верхние – висячими.

Важно

Для устройства стропильной системы мансардной крыши используют высушенную и ошкуренную древесину, желательно, хвойных пород, с влажностью не превышающей 18%, которую предварительно обработали антисептиками и антипиренами

Строение мансардной крыши в разрезе – это совокупность небольших секторов в виде простых геометрических фигур. Чаще всего центральной фигурой является прямоугольник. По бокам расположены треугольники, которые образованы нижними скатами, то есть наслонными стропилами, а верхние треугольники – верхние скаты крыши, соответственно, наслонными или висячими.

На заметку

Если у мансарды углы обоих скатов, верхнего и нижнего, равны, то это – мансарда внутри обыкновенной двухскатной крыши.

В конструкции мансарды, построенной по такой схеме присутствует затяжка – балка перекрытия ее потолка. А каркасом стен будут выступать вертикальные стойки. Жесткость потолка увеличивают, подвесив затяжку на бабку.

В крупногабаритных крышах стропила становятся элементами деревянных ферм, сложных или простых по конструкции. Благодаря сооружению стропильных ферм можно существенно увеличить свободное пространство самой мансарды. Хотя наличие промежуточных опор может создать нежелательные препятствия при обустройстве мансардного помещения, создании дизайна.

Обрешетка, паро- и гидроизоляция ↑

Сама конструкция мансарды затрудняет вентиляцию жилого помещения, поэтому влага от поднимающегося теплого воздуха задерживается на утеплителе, нанося ему непоправимый вред. Для решения этой проблемы необходимо снабдить утеплитель хорошей пароизоляцией и предусмотреть наличие зазора в 5 см между плоскостью крыши и теплоизоляционным слоем.

Пример укладки рулонного утеплителя ↑

Теплоизоляционный слой укладывают следующим образом.

Устанавливают обрешетку с шагом 600 мм. Рулонный утеплитель разрезают на куски, каждый по 610 мм (при нестандартном шаге обрешетки плиты нарезают соответствующего размера с учетом припусков по краям в 5 мм).

Утеплитель укладывают враспор между брусками обрешетки. Укладывают внахлест пароизоляционную мембрану, закрепляя степлером и проклеивая стыки при помощи строительного скотча. Устанавливают проставочный брусок, к которому клеят гипсокартон или листы OSB.

Установка проемов для мансардных окон ↑

Выполняя монтаж мансардной крыши,  можно облегчить себе труд, если выбрать не наклонный, а вертикальный вариант установки проема для мансардных окон. Его намного проще выполнить, к тому же пропускная способность такого окна значительно выше. Считается, что можно получить оптимальный уровень освещенности, если площадь окон будет составлять порядка 20,5% площади всех стен.

Строительство мансардной крыши завершают укладкой и закреплением кровли.

© 2021 stylekrov.ru

Стропильная система двухскатной крыши: устройство, узлы

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Содержание статьи

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

• Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
• Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
• Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
• Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
• Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
• Боковые прогоны — поддерживают стропильные ноги.
• Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или  расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:

Координационные оси и линии уровней

• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.

Нанесение контуров наружных и внутренних стен

• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок. Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.

Оконные и дверные проемы

• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.

Простановка высотных отметок и размеров

• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.

Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.

Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

• Общая длина – 5610 миллиметров
• Общая ширина – 2200 миллиметров
• Ширина марша – 1000 миллиметров
• Зазор между маршами – 200 миллиметров
• Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним. По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.

Что такое прорези сердцевины кровли и зачем они нужны? | D. C. Taylor Co.

20 октября 2015 г.

Если вам когда-либо говорили, что вам нужна резка керна, вы могли быть озадачены, почему. Врезка в крышу — это именно то, чего вы в конце концов пытаетесь избежать, поэтому разрез керна может показаться безумным. Но это не так.

Прорезание керна, по определению, — это когда слои прорезаются и удаляются для исследования образца существующей кровельной системы. Цель (т.е.причина вырезов сердечника) определит количество и их расположение.

Обрезка керна необходима для:

1. Проверить кровельную систему на наличие влаги и определить ее количество.
2. Определите типы и характеристики имеющихся кровельных материалов.
3. Завершите тщательное обследование кровли.
4. Оценить структурную целостность настила крыши. Металл разъедает. Бетонные сколы. Важно определить, требуется ли замена или подготовка колоды.
5. Определите тип кровельного проекта, который будет выполнять ваш подрядчик. Обрезка керна покажет, возможно ли восстановление (есть ли уже две системы крыши?), Или если требуется частичный отрыв или полное восстановление кровли.
6. Рассчитайте стоимость проекта (например, корм для мусорных контейнеров, количество рабочих часов, необходимых для снятия крыши и т. Д.).
7. Узнайте наклон изоляции, а также максимальную и минимальную толщину. Это необходимо для подрядчика, чтобы спланировать правильный размер винтов, используемых в системе с механическим креплением.
8. Убедитесь, что проект новой кровли будет выполнен в соответствии с нормами (т.е. вес, уклон, класс огнестойкости, подъем и т. Д.).

Чаще всего надрезы керна выполняются, когда владелец здания или руководитель объекта хотят, чтобы работа была выполнена на крыше. Подрядчику по кровельным работам требуется дополнительная информация, прежде чем можно будет определить проект и спланировать объем работ. Это может помочь составить точную оценку и предотвратить непредвиденные расходы из-за непредвиденных условий в ходе реализации проекта.

Свяжитесь с нами сегодня, чтобы начать работу с ценой

Срезать крышу, построить плоскую крышу, чтобы сделать дом короче для переезда. (форум проектов в перми)

Этот дом переезжает, так как на его нынешнем месте строится новый дом. Это вроде чушь, но вот что происходит у океана в Виктории. Это действительно хороший дом, в котором я с удовольствием жил последние 2 недели. Я могу быть самым комфортным бездомным в Канаде. Я жил в пяти хороших домах за последние 2 месяца.

Максимальная высота для этого движения составляет 19 футов, включая дом и около 4 футов трейлера. Мне пришлось вырезать большую прямоугольную часть крыши точно на высоте более короткой крыши в передней части дома.

…….

В этом доме было большое количество выдувного стекловолокна и немного утеплителя, покрывающего всю рабочую зону. Я использовал свой беспроводной вентилятор Ego, чтобы переместить всю неплотную изоляцию на чердак передней части и в область по периметру шириной около 4 футов.После того, как центр был полностью чист, я удалил всех летучих мышей и использовал их, чтобы покрыть рыхлый стекловолокно. Я рядом с океаном. Было очень важно, чтобы ветер не обрушивал изоляцию на этот престижный район. Это была ужасная работа. Я очень хорошо побрился и надел асбестовую маску. Еще на мне была самая дерьмовая рубашка, которую потом выбросила. Аккумуляторная воздуходувка хорошего качества — это инструмент номер один, которого мне не хватает в арсенале большинства ремонтников. Это потому, что они не знают, что им это нужно.

Всякий раз, когда есть изоляция из стекловолокна, она будет постоянно развеваться. На чердаке я всегда носила асбестовую маску. Это сохранило мои легкие в безопасности и предотвратило солнечные ожоги. Во время большинства ремонтных работ вы увидите, как люди разрушают свое здоровье из-за неудобства в противопылевых масках или по какой-либо другой причине. Недавно я работал в торговом центре, просверливал отверстия в бетонном потолке, чтобы повесить освещение. Из примерно 20 человек, работающих там, я единственный, кто предпринял какие-либо шаги, чтобы защитить мои легкие от бетонной пыли, пыли гипсокартона и сварочной пыли, которая проникала во все части рабочей площадки.
……..

Когда крышу нужно срезать, ее нельзя просто отрубить. Все исходные каркасы должны быть поддержаны и усилены, прежде чем каркас будет разрезан. Этот дом немного прогибался из-за многих лет выдерживания собственного веса без каких-либо стен из пони.

У нас была жара, поэтому для меня важным фактором была возможность выполнять большую часть этой работы в тени. Определив линию разреза, я отрезал большую часть пленки, которая включала всю пленку непосредственно над разрезом.Я оставил большую часть верхнего покрытия и действительно большую площадь на западной поверхности крыши. Я смог сделать примерно 80% этого в тени. Я всегда ношу солнцезащитный крем и широкополую шляпу на ярком солнце. И я всегда работаю в мокрой рубашке с длинным рукавом, в жаркую погоду. В среднем я менял рубашку 6 раз в день. Я храню их в полиэтиленовом пакете.

…..

Следующей и самой крупной работой было возведение опорной стены по всему периметру разреза. Стена четырех футов высотой была идеальной.Сначала я кладу верхнюю пластину на точное расстояние от разреза. Затем с помощью уровня установили нижнюю пластину, которая опирается на потолок. Затем стойки устанавливаются по одной, чтобы выровнять линии крыши по мере заполнения стены. Иногда я использовал стойку с длинной монтировкой под ней. Я нажимаю, пока не будет достигнута необходимая высота, а затем удерживаю его ногой, устанавливая временную стойку. Это было сделано примерно 12 раз при обходе периметра.

После того, как стена пони была построена, я смог приступить к установке новых стропил для плоской крыши. Они были сдвинуты на место и прикручены к оригинальным стропилам на нужной высоте, чтобы готовая пленка была на нужной высоте.

После того, как были установлены все стропила, пришло время срезать оригинальную крышу над линией стропил. Сначала была осторожно удалена вся обшивка и отколотые части каркаса, которые не требовали резки. Тогда пришло время делать сокращения.Я использовал свой беспроводной Milwaukee Sawzall, чтобы разрезать старую ель. На очень длинных кусках я сначала отрезал немного длины, чтобы не было тяжести материала, прижимающего мое лезвие. Я использовал отвал Milwaukee хорошего качества. Весь процесс был выполнен с помощью одного лезвия, которое все еще хорошо. Я израсходовал 25% энергии в одной батарее на 9 ампер-час.

Потом пошла обшивка. Нет такой вещи, как раскладывание вещей в соответствии с 8-футовыми простынями. Расстояние между стропилами определяется по старым.Расстояние между ними составляло от 20 до 26 дюймов. После того, как вся обшивка была наложена, я залез под нее и прикрепил рейки 2х4, чтобы закрыть все стыки, используя для этого длинные тонкие винты. По одному винту на каждом конце, ровно столько, чтобы удерживать его на месте. Затем я подошел к верхней поверхности крыши и с помощью двухдюймовых винтов прикрутил обшивку к обрешетке. По шесть винтов в каждом. По одному на каждом конце и по одному в центре с каждой стороны трещины между отдельными листами. Длинные винты торчали сквозь обшивку.Они были прерваны быстрым ударом молотка. Лишь пара сломалась, показав маленькую точку, которую нужно было забить. Теперь на крыше есть идеально гладкая поверхность для фонарика.

Работа выполнена. Через пару часов приедет кровельщик и зажжет крышу фонариком.

Часть этой тяжелой работы будет снята вскоре после того, как дом переедет на новое место. Крыша будет перенастроена. Но 4-футовая стена пони останется на месте. Ходили разговоры о том, чтобы подняться на одну историю с этого места.Он довольно прочный и действительно выпрямляет линии крыши. Думаю, из него получится идеальное место для детской комнаты или просто большого помещения для офиса. Это 13 футов на 18 футов.

Вот и все для этого дома. Я также режу штукатурку и вырвал подвал квартиры, чтобы поднять дом. Все модели 2х4, использованные в этом проекте, были вывезены из подвала. Есть еще около 80 палочек 2х4, которые я размещу внутри дома, чтобы их можно было использовать для формования бетона или чего-то еще на новом месте.


Новая древесина обеспечивает направляющую для распила


Дополнительная опора в центре стропил

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{addToCollection.description.length}} / 500

{{l10n_strings.TAGS}}
{{$ item}}

{{l10n_strings.PRODUCTS}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Освоение кровли: битумная черепица, часть 23

Кентона Шепарда и Ника Громико, CMI®

Цель серии «Освоение инспекций крыши» — научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и неподходящие условия при осмотре крутых склонов. скатные, жилые кровли.Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

СПОСОБЫ УСТАНОВКИ ПЛИТКИ, Часть 1

Ограничения по уклону

Давайте посмотрим на фактический процесс установки черепицы.

Хотя мы рассмотрели их в статьях о подложке, следует повторить следующие моменты. Для асфальтовой черепицы существуют ограничения по уклону.

• На уклонах 4:12 и более нижний слой должен иметь перекрытие 2 дюйма.
• На склонах от 4:12 до 2:12 нижний слой должен перекрываться не менее чем на 19 дюймов.
• Асфальтовую черепицу никогда нельзя укладывать на уклонах менее 2:12.

ДОЛИНЫ

Типы долин

Мы знаем, что долины особенно уязвимы для утечек, поэтому давайте рассмотрим различные типы и методы, используемые для их создания.Вы увидите два основных типа долин: открытые и закрытые.

Открытые долины

Открытые долины — это те, в которых материал кровельного покрытия останавливается на несколько дюймов ниже средней линии впадины. Это сделано не очень хорошо. Долина защищена от проникновения влаги вагонкой. Сегодня большинство накладок делают из металла. Но в прошлом и в недорогих установках использовалась рулонная кровля или аналогичный материал.

Предоставлено Майком Роберсоном

Это открытая долина, выложенная черепицей, установка неисправна.

Вот долина, где рухнула рулонная кровля.

Неисправные футеровки ендов рулонной кровли — обычное дело, потому что рулонная кровля не прослужит так долго, как металл.

Убедитесь, что черепица хорошо заделана там, где она заканчивается у впадины. Распространенный дефект — перекрестная стирка. Поперечный смыв происходит, когда вода, стекающая по скату крыши, течет через долину и поднимается под черепицу на соседнем склоне.

На этой диаграмме показан метод, рекомендованный CertainTeed® для установки открытой ендовы.Это не единственно правильный метод.

Закрытые долины

Закрытые долины — это те места, где черепица с одной или обеих сторон крыши проходит через долину на прилегающий скат крыши.

Вы увидите два типа закрытых впадин: вырубленные впадины, которые дешевле в установке и являются наиболее распространенными; и плетеные долины.

Прежде чем мы займемся этим, давайте посмотрим на выравнивание долины, которое может быть другим для закрытых долин.

Поскольку облицовка ендов для закрытых долин защищена черепицей, облицовки не подвергаются воздействию погодных условий, истиранию или ударам и могут быть изготовлены из толстой основы или более тонкого металла, чем тот, который используется для открытых долин.

На этой фотографии показан верхний лист, используемый в качестве облицовки ендовы.

Здесь вы видите металлическую облицовку долины, но более легкого калибра, чем та, которая используется для открытых долин.

Вырезанные впадины

Предоставлено CertainTeed®

При вырезанных впадинах черепица с одного ската крыши выходит на несколько футов на соседний склон, а черепица с соседнего склона разрезается параллельно центр долины.В хороших установках верхний угол черепицы обрезан, чтобы помочь направить перекрестную смыву обратно в долину.

Если один склон круче или больше другого, черепица на большем и более крутом склоне должна быть той, что срезана параллельно долине, а черепица на менее крутой крыше должна проходить сквозь нее. Поскольку сток с меньшей крыши будет двигаться медленнее, вероятность протекания долины из-за поперечного смыва меньше.

Это проблема качества установки, а не дефект.Поэтому, если вы не видите признаков утечки, воздержитесь от рекомендаций по исправлению. Во многих домах есть вырезанные по центру или плохо срезанные впадины, но никогда не бывает проблем с утечками. Если вы видите неаккуратную работу, например, плохо прорезанные впадины, внимательно поищите другие проблемы с установкой в ​​других частях крыши.

California-Cut Valley

Предоставлено Тимом Поупом

Тип выемки, распространенный во многих местах, кажется вырезанным, но на самом деле это не так. Иногда ее называют долиной, вырезанной из Калифорнии.

В долине, вырезанной в Калифорнии, черепица с меньшего ската крыши укладывается поперек долины на соседний склон. Затем параллельно средней линии устанавливают черепицу с долиной и смещают ее на пару дюймов.

Ряды гонтовой черепицы укладываются, начиная снизу. Каждое поле начинается в долине, выравнивая нижний угол первой гальки на каждом поле с краем гальки долины, ближайшим к центральной линии впадины. Каждый ряд заканчивается отрезанием гальки у граблей.

По мере выполнения работ добавляется дополнительная долинная черепица. Чтобы определить этот тип впадины, посмотрите на дно впадины, чтобы увидеть треугольную форму стыка первой установленной черепицы долины.

Тканые долины

Предоставлено CertainTeed®

На крышах с ткаными впадинами черепица с обоих скатов крыши проходит на соседний скат, чередуясь с каждым уклоном. Вы увидите, как это делается по-разному с разными типами черепицы.Это должно быть сделано таким образом, чтобы не допустить попадания стоков на черепицу.

Здесь вы видите хорошую установку.

Вы увидите крыши, которые сделаны не так аккуратно. Чем хуже они выглядят, тем внимательнее следует искать признаки протечки. Если вы комментируете некачественную работу, укажите, нашли ли вы доказательства утечки. Воздержитесь от рекомендаций по исправлению, особенно на старой крыше, если некачественная работа велась в течение значительного периода времени и не протекала.Это может быть некрасиво, но если она не сломана, нет необходимости рекомендовать ее устранять.

Вот некоторые опасения по поводу плетеных впадин:

• Тканые впадины никогда не следует устанавливать на крыше с уклоном менее 4:12.
• Более тяжелая черепица, такая как многослойная черепица, может плохо сгибаться через долину и может преждевременно разрушиться из-за растрескивания.
• Когда вы видите плетеные впадины в старых домах, внимательно осмотрите нижнюю сторону обшивки на предмет признаков протечки.
• В более новых домах также укажите, что это может привести к аннулированию гарантии производителя.

Иногда можно увидеть долину, в которой царит беспорядок. Трудно пропустить такое неисправное состояние!

Основы пожарного: вентиляция плоской крыши, часть 2

В предыдущей статье мы начали рассматривать тему вентиляции плоских крыш и исследовали несколько различных моментов по этой теме.В этом месяце мы будем опираться на эту информацию и рассмотрим два различных способа, которыми пожарные могут вентилировать плоскую крышу: разрез в виде гроба и квадратный разрез.

Два типа надрезов, которые могут использовать пожарные, могут быть выполнены либо дисковой пилой, либо вентиляционной пилой, в зависимости от кровельного материала. Это потребует некоторого предварительного планирования перед выходом на крышу. Ротационная пила, вероятно, будет лучшим выбором для большинства плоских крыш, в которых используется какой-либо тип металла. Убедитесь, что пила готова к заправке топлива, и всегда берите с собой набор ручных инструментов, которые помогут сделать пропилы, удалить материал, зондировать крышу и, в худшем случае, закончить пропил за вас.Идеальный набор ручных инструментов, которые можно взять с собой, — это топор с плоской головкой или отбойный молоток, а также шестифутовый крюк для крыши или копье.

СВЯЗАННАЯ ПОЖАРНАЯ ПОДГОТОВКА

Пересмотренный протокол обучения: Операции грузовой компании: Coffin Cut

Опередить пожар на верхнем этаже

Создание стойки для резки крыши

БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ СИЛОВОЙ ПИЛЫ

Гроб

Обрезка гроба — это один из способов вентиляции плоской крыши.Этот разрез также называют разрезом 7-9-8 из-за того, как вырезано вентиляционное отверстие в зависимости от последовательности разрезов. Как вы можете видеть на фото 1, есть четыре последовательных шага для выполнения этого надреза, и они напоминают числа 7, 9 и 8.

(1)

Первый разрез типа «7».
шаблона. Пожарный сделает два надреза в форме цифры «7».
примерно четыре фута вдоль верхней части «семерки» и примерно шесть-восемь футов
вдоль позвоночника «7». Таким образом, разрез гроба будет разделен на две части.
4 × 4 отверстия, что позволяет разместить одну большую точку выхода вертикальной вентиляции.Два
половинки также позволяют членам экипажа работать только с небольшой частью крыши, 4 × 4-футовой
раздел в отличие от одного большого раздела.

Второй набор разрезов преображает
«7» в форму «9», спустившись по кончику верхней части «7» примерно на четыре
стопы, а затем поперек позвоночника «7». Делая эти разрезы, убедитесь, что
чтобы перекрыть углы примерно на шесть футов. Это позволяет секции крыши, которая
разрезается так, чтобы на крыше не было никаких препятствий или прикреплений.Когда
углы не перекрываются, потребуется больше работы, чтобы освободить срез
раздел. Нам нужно убедиться, что учащиеся понимают, что мы не делаем
Швейцарские часы с красивыми скошенными углами — перекрывайте их, чтобы обеспечить ровный разрез.
полный.

В третьем наборе сокращений цифра «9» превращается в цифру «8». Сделайте еще два разреза вертикально вниз и поперек, чтобы получилась цифра «8». После завершения можно приступать к четвертой серии разрезов. Здесь делается диагональный разрез в углу «8».Этот диагональный разрез может быть выполнен либо в конце ряда, либо в начале с номером «7», либо в обеих точках. Вырезая узор по диагонали, получается небольшое треугольное отверстие, в которое можно вставить крюк для крыши или шест для пикинга. Это поможет с подтягиванием материала в качестве отправной точки.

Чтобы подтянуться, потребуется некоторое усилие
кровельный материал, поскольку он был прикреплен к крыше. Когда-то это было
снимает, не допускайте попадания внутрь здания — поместите рядом с проемом.

Квадратный вырез

Квадратный разрез — еще один способ вентиляции плоской крыши. Квадратная вырезка — это укороченная версия вырезки гроба, в которой всего сделано всего пять надрезов. Размер проема может варьироваться от традиционного квадрата 4х4 до любого размера. Преимущество квадратного разреза над разрезом для гроба состоит в том, что пожарный, выполняющий разрез, движется в одном направлении по всему периметру. Разрез гроба требует изменения направления, что дает возможность споткнуться, установить небезопасную опору или даже упасть в яму.

(2)

Как показано на фото 2,
пожарный сделает четыре отдельных разреза, перекрывающих друг друга на
минимум шесть футов, а затем закончите квадрат диагональным разрезом. Открытие может
при необходимости можно расширить, расширив квадрат дальше по мере необходимости.

Всегда найдутся два пожарных, которые сделают разрез крыши любого типа. Пожарный, выполняющий разрез, должен учитывать положение ступни и тела относительно вращающейся или вентиляционной пилы. Двое не должны пересекаться — если они это сделают, будет больно! Помните обо всех конечностях, иначе вы можете порезать себя или другой член.Режущий пожарный должен сосредоточиться на выполнении разреза, и, следовательно, ему требуется еще одна пара глаз, чтобы следить за условиями, окружающей средой и любыми другими опасностями.

(3)

На фото 3 видно, как
пожарный, работающий с дисковой пилой, руководит вторым пожарным.
Это будет тандемная операция со вторым пожарным, обычно за спиной.
первый пожарный. Гид-пожарный может привлечь внимание режущего
пожарный, постучав рукой по плечу.Обратите внимание, что
рука пожарного-проводника кладется на спину / плечо рубящего
пожарный. Это также еще один способ поддерживать подотчетность между
два.

Марк ван дер Фейст работает в пожарной службе с 1999 года и является штатным пожарным в Онтарио, Канада. Он является международным инструктором, преподающим в Канаде, США и Индии, а также в FDIC. Ван дер Фейст — инструктор по тушению пожаров в Государственной пожарной академии Пенсильвании.Он также является ведущим автором книги Residential Fire Rescue (Книги и видео по пожарной технике).

БОЛЬШЕ МАРК ВАН ДЕР ФЕЙСТ

Основы пожаротушения: позиционирование пожарных устройств, часть 1

Основы пожарного: вентиляция плоской крыши, часть 1

Тренировочные учения пожарных: запорный клапан гидрант

Основы пожаротушения: основные потоки, часть 1 | Часть 2

стропильная ферма

Чердачные фермы — сложные конструктивные элементы здания.Они разрабатываются зарегистрированными инженерами практически во всех ситуациях, и вы никогда не должны разрезать какую-либо часть фермы без предварительной консультации с инженером. © Copyright 2017 Тим Картер

Могу ли я отрезать свои кровельные фермы СОВЕТЫ

ДОРОГОЙ ТИМ: Моя семья растет, и мне нужно переехать в домашний офис. Я посмотрел на чердак над своим гаражом, построенный из стандартных стропильных ферм. Есть много места, чтобы создать комнату.

Как вырезать и модифицировать фермы, чтобы создать открытое пространство, подобное чердаку в старом доме, в котором я вырос? Кажется, это не так уж и сложно.

Мне нужно начать работу как можно скорее, так как новорожденный появится здесь раньше, чем вы об этом узнаете. Кевин Б., Сильвер Спринг, MD

УВАЖАЕМЫЙ КЕВИН: Если вы хотите дожить до этого нового дополнения к семейству, убедитесь, что ваша сабельная пила пока остается в футляре. Хорошая новость в том, что вы можете превратить это пространство над гаражом в комнату, но в этом вам поможет зарегистрированный инженер-строитель.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам разрезать фермы.

Фермы против обычных стропил

Давайте сравним обычные стропильные фермы с материалами каркаса крыши, которые использовались в доме ваших родителей. Хотя они выглядят одинаково, вы, вероятно, не заметили тонких различий.

Чаще всего фермы чердаков для домов и гаражей изготавливаются с размером 2х4. Стропила крыши ваших родителей, вероятно, были сделаны из стропил 2х8, а могли быть 2х10 или 2х12. В моем собственном доме, в котором я живу, стропила 2х12.

Крепкие породы дерева

Обычно проектировщик ферм выбирает очень крепкие породы древесины, такие как южная желтая сосна или даже пихта Дугласа.Сама по себе 2×4 не сможет выдержать большой вес без трещин. Итак, как они это делают, если учесть, насколько тяжелая черепица и, возможно, 2 фута снега на крыше?

Опора лямок

Фермы будут иметь угловые части 2×4, которые соединяются между наклонным верхним элементом пояса и горизонтальным нижним поясом. Они называются лямками. Каждый кусок ремня в месте контакта с наклонным верхним поясом действует как опорная балка для хрупкого в остальном 2×4.

Треугольники

Вы заметите, что обычная ферма почти всегда представляет собой серию взаимосвязанных треугольников, составляющих один гигантский треугольник.Треугольник — невероятно прочная структурная форма. Вот почему вы видите эту же конструкцию, используемую в массивных мостах, которые проходят через реки и каньоны на сотни футов.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам разрезать фермы.

Видео о деревянных фермах

Посмотрите эти два видео и обратите внимание на расположенные под углом элементы ремня, которые простираются от нижнего пояса до верхнего пояса. Это ВАЖНО для общей прочности фермы.

Общий каркас крыши

Давайте посмотрим на чердак в доме ваших родителей. Обычно у вас будет длинное общее стропило, которое простирается от пика крыши до одной из внешних стен. Этот грубый брус не 2х4. По крайней мере, это 2×6, и, вероятно, это 2×8 или 2×10.

Пол чердака, по которому вы ходили в детстве, несомненно, был сделан из такой же древесины большего размера. Эти куски древесины, соединенные длинными гвоздями, также образовали гигантский треугольник.

Опасность обрушения

Горизонтальный нижний пояс фермы, а также брус чердачного пола в доме ваших родителей удерживают наклонные верхние пояса, а общие стропила расположены таким образом, чтобы крыша не выскочила и не рухнула.

Возможное инженерное решение

Инженер-строитель, который знает все о конструкции стропильных ферм, может придумать конструкцию, которая позволит вам модифицировать все маленькие угловые части 2×4, которые соединяются между верхними и нижними поясами.

Я гарантирую, что он предложит конструкцию, требующую установки нижнего пояса гораздо большего размера. Сделать это будет непросто, но возможно.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам разрезать фермы.

Сделайте замеры

Я предлагаю вам сделать замеры вашего гаража, а также сделать отличные фотографии внешнего вида и фотографии ваших существующих ферм. Вам понадобится ширина гаража и высота ферм, измеренные от вершины козырька до низа нижнего пояса.

Завод ферм Посетите

Передайте всю эту информацию на местный завод по изготовлению ферм. Вы можете найти их, посетив местный старомодный лесной склад. Пиломатериалы заказывают фермы, которые они продают, с этих местных заводов. Позвоните и договоритесь о встрече с заводским инженером. Большинство подойдет вам, потому что не хотят читать о вас в газетах.

Quick Consult

Инженер может взглянуть на ваши фотографии и размеры и сообщить вам в течение нескольких минут, есть ли возможность изменить существующие фермы.Если вы получили хорошие новости, спросите, во сколько ему будет стоить завершение дизайнерского чертежа, которому вы сможете следовать.

Обязательно спросите пошаговые инструкции о том, как обеспечить временную опору ферме, когда вы начинаете ее модифицировать. Вы просто не можете начать резать и надеяться, что все получится!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных инженеров-строителей, которые помогут вам разрезать фермы.

Фермы на чердаке

Чтобы быстро понять, что вы пытаетесь сделать, вы можете получить чертеж фермы, которая должна была быть установлена ​​над вашим гаражом, когда он был построен.Фермы чердака не стоят намного дороже, чем обычные фермы, и жаль, что строители не используют их все время.

Ваш местный лесной склад часто может сделать этот чертеж, пока вы ждете, используя компьютерное программное обеспечение. Вы увидите, что может придумать инженер, еще до встречи с ним.

My Man Cave

У меня есть фермы чердака, которые охватывают мой гараж, что дает мне комнату шириной 12 футов и высотой потолка 8 футов. Часть стен в комнате наклонная, но это нормально.Моя уютная мужская пещера находится внутри комнаты, созданной внутри ферм чердака. Это отличная комната.
