Разводка интернет кабеля в квартире схема: как провести кабель и развести по дому своими руками, схема разводки витой пары

Как подключить интернет-розетку?

Чаще всего провайдеры при проведении интернета в квартиру не заморачиваются – провод если и доходит до нужной точки, то лежит вдоль стен, пытаясь укрыться за мебелью. Поэтому наилучшим вариантом является прокладка кабеля до ремонтных работ. В ходе ремонта его можно пустить в стене или спрятать в кабель-канал. Если же вы не сразу сообразили или переехали в квартиру, не требующую ремонта, то и для вас есть решение. Чтобы провод не мешал под ногами и не мозолил глаза, есть два варианта — современные плинтуса с каналами для нескольких кабелей и мини кабель-каналы, которые вы можете поднять к потолку или спрятать за мебелью.

Что же делать с кабелем дальше? В последнее время особой популярностью пользуется подключение интернет-кабеля к розетке.

Интернет-розетка (она же – компьютерная розетка) – это специальное устройство, которое используется для подключения электроники к интернету при помощи разъема RJ-45. По способу установки розетки делятся на встраиваемые и накладные.

• Механизм розетки компьютерной RJ45 Cat.5e карбон AtlasDesign SE ATN001083

  1 181

• Механизм розетки компьютерной RJ45 Cat.5e белый Atlasdesign SE ATN000183

  833,98

• ITK Настенная инф. розетка RJ45, кат.5Е UTP, 2-порта CS2-1C5EU-22

  291,67

• Розетка инф. настенная RJ45 кат. 5Е UTP 1 порт GENERICA CS2-1C5EU-12-G

  119,44

К розетке подходит специальный тип проводки, называемый витой парой, который содержит 8 отдельных медных проводников, свитых между собой в четыре пары. Такая система подключения обеспечивает высокую скорость передачи данных (до 1 Гб/сек), за счет сглаживания электромагнитных помех.

• Кабель UTP 4PR 24AWG CAT5e 305м 01-0043 01-0043_мцена по запросу

• Кабель связи витая пара F/UTP, кат.5E 4×2х24AWG solid, PVC, 305м, серый IEK LC1-C5E04-311_м

  61,84

• Кабель связи U/UTP кат. 5E PVC 305 м, серый IEK LC1-C5E04-111_м

  47,21

• Минибухта UTP 4PR 24AWG, CU (медь), CAT5e, 100 МГц, PVC, серый, бухта 50 м 01-0043-50

  3 415

Для выдалбливания подходящего отверстия под подрозетник, можете воспользоваться перфоратором и специальной коронкой.

• Коробка установочная для сплошных стен D68(65)х45 мм Multifix SE IMT351001

  24,97

• Коробка установочная для полых стен D68(65)х45 мм SE IMT351501

  39,80

• Коронка биметаллическая 68 мм Kranz KR-92-0235

  715,19

• Перфоратор SDS-plus БЗП «МИГ», реверс, горизонтальный, мет. редукт, 3.2Дж, 0-1200об/мин, 0-4800 уд/мин, 800Вт, кейс Профессионал ЗУБР ЗП-28-800 КМ

  8 750

На первом этапе вскройте розетку. Розетка может быть соединена винтами или зажимами. Если есть специальные направляющие для провода, пропустите кабель через них. В некоторых случаях крепление провода к розетке обеспечивается обычной утяжкой.

Далее снимите оплетку с кабеля. Сделать это необходимо максимально осторожно, чтобы не повредить жилы кабеля.

• Инструмент для заделки и обрезки витой пары MINI ht-318M 12-4231

  132,09

• Щипцы для зачистки электропроводов, функция обрезания проводов 17734

  890,78

• Щипцы для зачистки электропроводов 0.5, 1.0, 1.5, 2.5, 4.0, 8.0 мм/кв (8-22AWG), лезвие SK5 Gross 17721

  1 897,69

Распутайте жилы кабеля и вставьте их согласно цветовой маркировке на розетке. Также в этом вам поможет схема подключения витой пары по цветам.

ВАЖНО! Выбранная вами схема должна использоваться и при обжиме кабеля RJ-45, и при установке пластикового коннектора.

После этого, используя тоненькую отвёртку, зажмите кабель в коннекторе. Утяжкой зафиксируйте кабель в розетке и закройте ее. В некоторых типах розеток для этих целей присутствует специальная крышечка, которая фиксирует жилы в их рабочем состоянии. Обрежьте торчащие излишки жил. На этом подключение кабеля к интернет-розетке завершено.

Проверку можно осуществить при помощи тестера.

• ITK Тестер для витой пары 4в1 RJ45/RJ11/BNC/USB с элем. пит. Wh4468

  2 035,78

• ITK Тестер для витой пары RJ11/RJ45 CT468

  578,03

• Одной из основных ошибок при подключении интернет-розетки является не соблюдение схемы при подключении жил. Вы можете перепутать порядок или зеркально отразить его.
• Незначительной ошибкой будет срезать излишки жил до закрытия крышки. В таком случае жила может случайно выпасть, а вставить ее обратно обрезанной, вам уже не удастся.
• Зачистка внешней изоляции на большее расстояние, чем требуется, ведет к ухудшению скорости и качества сигнала.
• Раскручивание витой пары более чем на 13 мм грозит проблемами при загрузке сети трафиком.

Проводка интернет кабеля в квартире или доме

Содержание

Виды кабелей для интернета

Существует три типа проводов для проведения сети:

1. Коаксиальный;
2. Витая пара;
3. Оптоволокно.

Каждый отличается по диаметру, составу, типу жил, скорости и качеству передачу. Чем новее провод, тем меньше он в диаметре и выше скорость передачи. В современных домах устанавливают оптоволокно, как современную технологию передачи информации.

Далее мы расскажем об особенностях каждого кабеля, ведь прежде чем начать самостоятельно занимать проводкой, нужно понимать конструкцию системы.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

• Состоит он из центрального проводника.
• Окружает проводник изоляция из плотного слоя.
• Далее идёт медная или алюминиевая оплётка.
• Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

• BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
• BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
• BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
• BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

Витая пара

Более распространённый провод. Если вас заинтересовала данная тема, то здесь при желании вы сможете узнать подробнее про интернет-кабели https://www.toledonn.ru/. Пришёл на замену коаксиального достаточно давно, ещё в начале нулевых годов. С помощью такого устройства можно подключить все компьютеры через один канал. Специальный доступ позволяет пользователю собирать информацию со всех компьютеров.

Такое название из-за того, что внутри находится восемь проводников, соединённых парами. Проводники состоят из меди и покрыты оболочкой. В скрученном состоянии они покрываются ещё одним слоем ПВХ оболочки. Кроме того, изолирующий слой красится в специальный цвет, определяющийся стандартом.

• Серый цвет для пространства внутри здания.
• Чёрный цвет, чтобы обозначить покрытие, имеющее защиту от электромагнитного излучения, осадков. Применяется на уличном пространстве.
• Оранжевый цвет создан для обозначения соединения, которое не поддаётся горению. Устанавливается в опасных участках, которые могут подвергаться агрессивному воздействию.

Продаются кабели в двух типах: с коннекторами для входа и без них. Второй вариант выглядит как обычный кабель, устанавливающийся самостоятельно и коннекторы добавляются после монтажа.

Кроме того, витая пара делится на несколько видов:

1. Незащищённая (UTP). Не имеет заземления и защиты, находится в пластиковом покрытии.
2. Фольгированная (F/UTP). Каждая пара обмотана фольгой.
3. Защищённая (STP). Пары оплетены, имеется общая оплётка.
4. Фольгированная (S/FTP). Отличается от предыдущего вида тем, что вокруг всех пар есть медный экран и обмотка фольгой.
5. Незащищённая (SF/UTP). От обычной незащищённой есть отличие двойная оплётка медью, покрытие фольгой.

Скорость витой пары может достигать 1 гбит/с до 100 метров. Подходит для высокоскоростного интернета, но есть шанс поломки проводков на открытых участках.

Оптоволокно

Полностью отличается от двух предыдущих вариантов. Современный тип провода, внутри которого находятся стеклянные нити, передающие сигнал. Пластиковая обмотка вокруг очень мощная и исключает любые помехи.

Передаёт сигнал на расстоянии 100 километров, что позволяет проводить интернет, экономя на передатчиках сети. Бывает одномодовым и двухмодовым, отличает их различность прохождения лучей по нитям.

Оптоволокно не дорогое, но самая установка – затратный процесс. Ведь монтаж требует высокую квалификацию и недешевое оборудование. Поэтому сейчас его применяют, чтобы объединить крупные сегменты сетей и передачи информации на большие расстояния.

Сравнение оптоволокна и витой пары

Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.

Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.

Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.

Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.

Устройство сетевого кабеля

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Цветовая маркировка

• Серый – кабель для внутреннего монтажа в офисах и жилых домах
• Черный – кабель для монтажа вне помещений: оболочка имеет дополнительный защитный слой от атмосферных воздействий
• Оранжевый – кабель для монтажа в пожароопасных помещениях: оболочка выполнена из негорючего полимера

Категория (CAT)

Диапазон частот, который может пропускать кабель, зависит от категории.

• 1 – телефонный провод «лапша» для передачи голосовых и других данных через модем. Частота: 0,1 МГц.
• 2 – старый образец для передачи данных в телефонных сетях на скорости до 4 Мбит/с. На сегодняшний день используется редко. Частота: 1 МГц.
• 3 – старый образец для передачи данных в телефонных сетях на скорости до 10 Мбит/с, который используется до сих пор. Частота: 16 МГц.
• 4 – старый образец для передачи данных на скорости до 16 Мбит/с. На сегодняшний день не используется. Частота: 20 МГц.
• 5, 5e – наиболее популярная категория среди кабелей «Витая пара» для использования в компьютерных сетях на скорости до 100 Мбит/с. Частота: 100 – 125 МГц.
• 6, 6е – кабель для передачи данных в сетях Fast Ethernet и Gigabit Ethernet на скорости до 10 000 Мбит/с. Частота: 250 – 500 МГц.
• 7 – кабель для передачи данных на скорости до 10 000 Мбит/с. Спецификация не утверждена. Частота: 600 – 700 МГц.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

Среди особенностей такого типа проводов можно выделить следующие, которые являются и преимуществами технологии:

• Оптоволоконные линии не подвергаются влиянию электромагнитных волн и полей, а значит, в любых условиях можно в полной мере почувствовать хорошее качество связи и ее надежность;
• Скорость передачи данных по оптоволокну — высокоскоростная. Это дает возможность обмениваться информацией в разы быстрее, чем по любому виду железных проводов;
• Отсутствие электромагнитного излучения, дающее возможность увеличить безопасность такого типа передачи данных. Оптические провода нельзя взять на прослушку. Для этого нужно полностью разрушить его строение, что будет замечено низкой скоростью сигнала и помехами различного рода;
• За счет используемой технологии кабеля не нуждаются в большом количестве ретрансляционных точек, что уменьшает внутренние помехи при передаче двоичной информации.

Какие бывают жилы

В сетевых проводах применяется несколько вариантов жил:

• медные;
• омедненные.

Виды и категории оптических волокон и кабелей. Одномод и многомод

По виду и назначению различают одномодовые и многомодовые оптические волокна (а также состоящие из них кабели).

• Одномодовые оптоволоконные нити пропускают лишь 1 световой сигнал (одну моду). Диаметр их сердечника составляет 7-10 мкм (в коммуникационных системах – 9 мкм), а чем он уже, тем ниже дисперсия и меньше затухание луча. Пропускная способность одномодового кабеля ниже, чем многомодового, но он способен передавать данные на бОльшие расстояния.
• Многомодовые волокна одновременно пропускают несколько сигналов. Их сердечники имеют в несколько раз большее сечение – 50-62,5 мкм, что создает условия для повышения уровня дисперсии и более быстрого затухания импульса. Кабели такого типа предназначены для относительно коротких расстояний.

Волоконно-оптические кабели, которые используют для построения компьютерных сетей, делятся на 7 классов:

• OS1 – одномод с сердечником 9 мкм.
• OS2 – широкополосный одномод с сердечником 9 мкм.
• OM1 – многомод с сердечником 62,5 мкм.
• OM2 – многомод с сердечником 50 мкм.
• OM2 plus – могомод с сердечником 50 мкм для лазерных источников (улучшенный).
• OM3 – высокоскоростной многомод с сердечником 50 мкм.
• OM4 – оптимизированный многомод с сердечником 50 мкм.

Одномодовые кабели предназначены для межконтинентальных, межгосударственных, межгородских и внутригородских магистралей большой протяженности (обычно от 10 км), а также для связи удаленных узлов оборудования телекоммуникационных компаний и центров обработки данных. То есть их применяют там, где важна непрерывность (или минимальное количество соединений) и повышенная надежность линии.

Кабели такого типа стоят дешевле, чем многомодовые, но если учесть затраты на весь необходимый комплект оборудования, то системы на одномодовой передаче обходятся дороже.

Многомодовые кабели используют для подключения к сети рабочих станций и других конечных устройств внутри помещений, для связи между этажами и близко расположенными зданиями (до 550 м). Также ими оборудуют дополнительные линии связи в центрах обработки данных.

Для подключения к Интернету жителей многоэтажных домов чаще всего используют многомодовые кабели классов OM3 и OM4.

Волоконно-оптические кабели передают данные на расстояние до 40-100 км и поддерживают скорость до 100 Гбит/с. Но это лишь теоретически достижимые значения: на быстроту и качество связи влияет категория кабеля и оборудование, которое обрабатывает сигнал.

Количество жил

Кабель витая пара может выпускаться с 4 и 8 жилами. Для передачи по стандарту на скорости до 100 Мбит/сек можно использовать 4 жилы, а вот чтобы получить больше 100 мегабит/с — 1 Гбит/c, понадобятся все 8 жил кабеля.

Поэтому необходимо заранее выяснить, какая в квартире скорость интернета, чтобы выбрать правильное количество жил кабеля витая пара.

Также изделия выпускаются:

• одножильными;
• многожильными.

Кабели с 1 медной жилой используются для проведения линий в стеновых панелях, для подсоединения к розеткам. Не допускается контакта однопроволочного изделия с сетевым оборудованием. На протяженных линиях жилы могут деформироваться, разрушаться.

Кабели многожильные состоят из нескольких проволок. Вид не предназначен для врезки в панели розеток. Изделия пластичные, рекомендованы для выполнения сложной проводки со скручиваниями, прокладки в углах и проходах. Продукция подходит для блоков, объединяющих приборы.

Экранирование

Существует несколько основных способов экранирования сетевых кабелей:

• FTP – защитное экранирование осуществляется фольгой.
• F2TP – двойной экран из фольги.
• S/FTP – каждый из проводников покрыт фольгой.
• STP – каждая из жил и весь кабель покрыты фольгой.
• U/STP – каждая из жил по отдельности покрыта фольгой.
• SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Как провести кабель перед ремонтом в квартире или доме

Вот у вас голая квартира или дом, где кроме стен ничего нет. На самом деле это самый лучший вариант, когда можно проложить провода в разные места. Скорее всего вы уже примерно представили, что и где будет находится – так как мы будем отталкиваться в первую очередь от этого.

Теперь вам нужно подумать, где у вас будет стоять персональный компьютер. Не забываем про Smart телевизор. До этих комнат также надо будет прокладывать провод. Но нужно подумать от куда. Самый лучший вариант — это, наверное, прихожая, так как обычно там сконцентрированы вся проводка. Вот теперь у нас есть примерный план куда прокидывать кабели и от куда они будут идти.

Почему именно прихожая? – тут нет однозначного ответа для частного дома. Но вот, что касается квартир, то чаще всего прихожая находится ближе всего к подъезду, от куда обычно провайдера пробрасывает провод. Ещё один очень важный момент – если есть возможность, то лучше всего этот кабель прокинуть самому. Он должен идти на технический этаж, где стоит коммутаторы всех провайдеров. В противном случае они будут решать вам.

Помимо прокладки сетевого провода, также нужно задуматься о прокладки проводки. У меня дома проложен сетевой кабель, а также проводка и идут вот такие розетки. Как видите, для телевизора я ещё прокинул коаксиальный провод – для кабельного телевидения. Но можно использовать и IP TV, которое будет передавать в таком же качестве по сетевому проводу от роутера.

Ниже ни картинке фотография того, что у меня творится в прихожке. Сразу скажу, что руки пока не дошли, чтобы это все привести в божеский вид. Но сам принцип должен быть понятен. В роутер идёт провод из подъезда от провайдера. Далее идёт 4 кабеля из двух комнат. 2 провода от двух телевизоров (кухня и спальня). И 2 провода для других подключений (1 компьютер и 1 запасной в спальне).

Теперь понимаете, что прокладка интернет локального провода в квартире нужно делать совместно с прокладкой проводки и коаксиального кабеля для будущего телевизора. Так будет куда проще. В самом конце останется просто привинтить розетку и обжать внутреннюю часть сетевой розетки к кабелю. Если вам интересно как это делать – то можете посмотреть мою инструкцию.

Ещё пару советов. Если вы будете сами делать прокладку, то старайтесь, чтобы угол изгиба в углах был как можно меньше. Не нужно вдавливать провод так, чтобы образовывался ровный угол – таким образом вы можете сломать провод. В самом конце вам нужно будет перед покрытием кабелей цементов – нужно будет обжать кабель и обзвонить его.

Проводка после ремонта

Наверное, это самый сложный вариант. Сложность состоит в том, чтобы проложить кабель так, чтобы его было не видно, плюс нужно не порушить какие-то моменты нового или «не очень» – ремонта. Если у вас есть плинтуса, то это отличный вариант. От роутер можно проложить кабель до плинтуса, а уже там развести их по комната.

На моей прошлой квартире на дверях были отверстия, где можно было также прятать кабель и прокладывать его вокруг дверного проёма. Тут каких-то конкретных действий нет – нужно смотреть по ситуации. Можно сказать – вам нужно будет самому выдумать – как проложить максимально эффективно.

Отличным вариантом будет также прокладка кабель-каналов – они белые и выглядят не так страшно, как обычные висящие провода. Самым бюджетным вариантом, если вам нужно прокинуть проводок там, где никто смотреть не будет — это кабель держатели как на картинке ниже.

Выбор провода

На самом деле ничего сложного в выборе нет, для прокладки дома можно выбрать самый дешевый. Но для уличного использования лучше всего взять с защитой от влаги, пыли и резкого перепада температуры. Поэтому поводу у меня есть отдельная статья про витую пару, которую мы и будем использоваться. Также советую сохранить статью по обжимке витой пары, потому что – это скорее всего вам пригодится.

Прокладка по периметру

Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки. Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.

Правильная прокладка должна сопровождаться такими факторами:

• необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
• во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
• не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
• наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
• для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
• для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.

Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.

Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.

Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.

Видеоинструкция

Схема домашней сети — описание всех схем сети

Схема домашней сети — это схематическое изображение схемы домашней сети. Это поможет вам спланировать свою домашнюю сеть и найти для нее наилучшую схему. Но диаграммы домашней сети также используются как часть сетевой документации.

Большинство сетевых схем представляют собой вариации нескольких распространенных сетевых схем. В этой статье мы рассмотрим эти распространенные сетевые диаграммы. Мы собираемся начать с самой простой схемы домашней сети и расширить ее до полной сложной домашней сети.

В этой статье

Под каждой раскладкой вы найдете описание с советами, плюсами и минусами раскладки.

Основная схема домашней сети

Это самая простая схема домашней сети, которую вы можете иметь. У нас есть роутер со встроенным модемом и точка доступа, которую мы получили от нашего провайдера. Такие маршрутизаторы обычно позволяют подключать до четырех устройств с помощью сетевого кабеля (UTP).

Pros

Если вы живете в небольшом доме и имеете ограниченное количество устройств, то эта базовая схема сети может вам подойти. Для этого не нужно покупать какое-либо сетевое оборудование, поэтому настроить его очень просто.

Минусы

Если вы посмотрите на эту схему сети, вы можете подумать, что это все, что мне нужно. Я могу подключить свой компьютер (компьютеры) и принтер с помощью сетевого кабеля и беспроводным образом подключить свои мобильные телефоны и/или ноутбуки.

Но у этого макета есть большой недостаток. Вам нужно будет разместить маршрутизатор рядом с точкой, где интернет-соединение входит в ваш дом. Чаще всего его прячут в подсобном помещении или гараже. Радиус действия беспроводной сети ограничен, поэтому при такой настройке у вас, вероятно, не будет хорошего беспроводного сетевого подключения.

Можно подключить только четыре проводных устройства. Имейте в виду, что проводное соединение — лучшее из возможных. Поэтому в идеале вы хотите подключить свой Smart TV, игровую приставку, принтер и т. д. с помощью проводного соединения. Тогда 4 сетевых подключения не так уж и много.

Другим недостатком является то, что у вас нет полного контроля над маршрутизатором. Таким образом, с точки зрения безопасности вы можете использовать свой собственный маршрутизатор вместо маршрутизатора от интернет-провайдера.

Советы

Если вы используете этот макет, убедитесь, что вы изменили пароли по умолчанию для маршрутизатора. Пароль по умолчанию можно легко найти в Интернете, поэтому, чтобы сохранить вашу сеть, начните со смены паролей.

Также измените пароль и ключ безопасности сети от беспроводной сети и отключите WPS, если он включен в маршрутизаторе. Дополнительные советы по защите домашней сети читайте здесь.

Схема домашней сети с модемом и маршрутизатором

По-прежнему имеет довольно простую схему сети, но, как вы можете видеть на схеме сети, мы добавили собственный маршрутизатор. Например, если у вас есть оптоволоконное соединение, вы получаете модем только от своего интернет-провайдера. Модем может только настроить интернет-соединение и доставить его на одно сетевое устройство.

Теоретически вы можете подключить один компьютер к модему с помощью кабеля UTP, и у вас будет интернет. Но для использования интернет-соединения с несколькими устройствами вам понадобится маршрутизатор. У большинства маршрутизаторов есть порт WAN, который вы можете использовать для подключения к нему модема, при этом четыре сетевых порта остаются свободными для ваших компьютеров и принтера.

Эту настройку также можно использовать для замены модема/маршрутизатора с первой схемы на ваш собственный маршрутизатор.

Pros

Всегда полезно использовать собственный маршрутизатор. Они получают более частые обновления безопасности, у вас будет полный контроль над тем, кто имеет к ним доступ, переадресацией портов, vLAN и т. д.

Опять же, эта настройка может работать, если у вас небольшой дом или если вы можете разместить маршрутизатор рядом с комнатой, где вы чаще всего используете беспроводные устройства.

Минусы

Как и в случае с базовой схемой сети, вы можете подключить только ограниченное количество проводных устройств, и у вас будет плохое покрытие беспроводной сети в вашем доме.

Сетевая схема коммутатора маршрутизатора

Если у вас есть более четырех проводных сетевых устройств (компьютеры, игровая приставка, телевизор и т. д.), вам необходимо добавить сетевой коммутатор в схему сети. Как вы можете видеть на этой схеме сети, мы добавили коммутатор ниже маршрутизатора.

Сетевые коммутаторы бывают разных размеров, начиная с 4 сетевых портов и заканчивая 48 портами. В вашей типичной домашней сети вы должны использовать сетевой коммутатор с 8 портами. Имейте в виду, что вам нужен один порт для подключения коммутатора к маршрутизатору, поэтому вы можете эффективно использовать только 7 портов коммутатора.

Различные варианты использования коммутатора

Использование коммутатора необходимо не только тогда, когда вы хотите подключить более 4 сетевых устройств, но и когда вы не хотите протягивать все кабели к маршрутизатору. Например, у вас есть роутер в гараже, но большинство сетевых устройств на первом этаже.

Теперь вместо того, чтобы прокладывать несколько сетевых кабелей от первого этажа до гаража, вы также можете протянуть один кабель до гаража и разместить выключатель на первом этаже.

Возможно также последовательное подключение сетевых коммутаторов. Делайте это только в том случае, если вы не можете протянуть отдельные кабели от коммутатора к маршрутизатору. Гирляндное соединение снизит производительность коммутатора 1, поскольку ему также придется обрабатывать трафик от коммутатора 2. Кроме того, соединение между маршрутизатором и коммутатором 1 должно будет обрабатывать больше данных.

Советы

Если вы добавляете коммутатор в свою сеть, также выберите режим, который также имеет один или несколько портов PoE (Power over Ethernet). Таким образом, вы можете легко подключить к нему точку доступа. Хороший 8-портовый коммутатор с портами PoE — это Unifi US-8-60W.

Диаграмма беспроводной сети

Также возможна полная беспроводная сеть. На этой схеме беспроводной сети все устройства подключены к сети по беспроводной сети. В этом примере мы используем отдельную точку доступа вместо встроенной точки доступа маршрутизатора.

Точки доступа могут подключать до 20 или 30 устройств одновременно. Таким образом, одна точка доступа может подключить все устройства в вашем доме, пока они находятся в пределах досягаемости.

Pros

Благодаря полностью беспроводной сети вам не нужно протягивать сетевые кабели через весь дом. Это может быть непростой задачей, когда вы не переделываете свой дом. Еще одним преимуществом такой схемы сети является то, что вы можете использовать и размещать каждое устройство в нужном вам месте.

Преимущество использования отдельной/выделенной точки доступа заключается в том, что ее можно разместить в наиболее оптимальном месте. Это обеспечит наилучшую возможную производительность беспроводной сети.

Минусы

Беспроводные сети могут страдать от помех от других устройств в вашем доме (таких как микроволновые печи, сушилки и т. д.). Но также стены и полы будут влиять на качество сигнала.

Советы

Если вы собираетесь использовать полностью беспроводную сеть, разместите точку доступа на каждом этаже. Таким образом, у вас будет лучший уровень сигнала на каждом этаже.

Также выбирайте точку доступа, поддерживающую MU-MIMO (многопользовательский, многоканальный вход, множественный выход). Это позволяет нескольким устройствам использовать одну и ту же точку доступа одновременно. Только MIMO позволяет одному устройству одновременно использовать несколько подключений к точке доступа. Таким образом можно достичь более высоких скоростей между устройством и точкой доступа.

Расширенная схема сети

Здесь вы видите расширенную схему домашней сети. Мы получили несколько коммутаторов и точек доступа, обеспечивающих хорошее покрытие беспроводной сети и эффективное проводное соединение. Эту схему можно использовать, например, для двухэтажного дома.

Всегда пытайтесь подключать коммутаторы напрямую к маршрутизатору для обеспечения наилучшей производительности. В этом случае мы использовали Edge Router X SFP (один из лучших маршрутизаторов с соотношением цены и качества на рынке), который поставляется с несколькими портами PoE. Таким образом, мы можем подключить к нему точки доступа и обеспечить его питанием и сетевым подключением с использованием только одного сетевого кабеля.

Также точки доступа Unifi US-8-60W имеют порты PoE. Таким образом, мы можем легко подключить к нему IP-камеру или точку доступа.

Схема ячеистой сети

В ячеистой сети вы можете соединить несколько беспроводных точек доступа вместе. Не создавать одну большую беспроводную сеть, а расширять беспроводную сеть (без протягивания кабелей). Если вы используете более 2 точек доступа в ячеистой сети, то сеть будет динамически находить наилучшее соединение.

Внутри дома можно использовать ячеистую сеть, если у вас нет возможности протянуть кабели через дом. Или его также можно использовать для расширения вашей сети на другое здание на вашей территории (например, гараж).

Pros

Если вы снимаете дом, например, вы не можете толком просверлить отверстия, чтобы протянуть кабель на первый и/или второй этаж. С ячеистой сетью вы можете беспроводным образом расширить свою сеть через свой дом. Как видно на схеме, вы можете подключить коммутатор к (принимающей) точке доступа. Это позволяет подключать несколько устройств за точкой доступа.

Минусы

Беспроводной сигнал всегда подвержен помехам. В один день ваша сеть может работать нормально, а на следующий день она может работать медленно и постоянно отключаться. Помехи от других устройств или соседних беспроводных сетей могут нарушить ваш сигнал.

Советы

Если вы планируете использовать 3 или более точек доступа к сетке, всегда выбирайте марку, которая поддерживает самоформирование и восстановление. При самоформировании сеть сама определит, какие соединения являются лучшими.

Самовосстановление гарантирует, что в вашей сети всегда будут готовы резервные соединения. Если точка доступа выйдет из строя или будет отключена, сеть переключится на другую точку доступа для восходящей линии связи.

Unifi Amplifi — действительно отличная ячеистая сеть. Это быстро и действительно легко настроить.

Схема сети Powerline

Если вы хотите расширить свою сеть, но не можете протянуть дополнительные кабели Ethernet, вы можете использовать существующие электрические провода. С адаптерами Powerline вы можете расширить свою сеть с помощью электрических проводов.

Адаптер Powerline подключен к настенной розетке, и его необходимо подключить к сети с помощью сетевого кабеля. Другие адаптеры могут транслировать беспроводную сеть и/или позволяют, например, подключить сетевой кабель к коммутатору или компьютеру.

Pros

Адаптеры Powerline действительно просты в использовании, они представляют собой простые устройства plug-and-play, не требующие настройки. Также нет ограничений на количество адаптеров Powerline, которые вы можете использовать в одной сети. Возможность комбинировать как беспроводные адаптеры, так и адаптеры Ethernet делает его еще проще в использовании.

Минусы

Имейте в виду, что линии электропередач не предназначены для передачи данных. Любое электрическое устройство, подключенное к той же линии электропередач, может вызвать проблемы с сигналом. Особенно проблемы могут возникнуть с устройствами с большими двигателями, такими как стиральные машины, холодильники и т. д.

Адаптеры Powerline работают лучше всего, когда вы используете их в одной и той же электрической цепи. Они часто не работают через выключатели.

Советы

Адаптеры Powerline отлично подходят для исправления того места, где вы не можете подключиться к сети или просто находитесь вне зоны действия вашей беспроводной сети. Не используйте их в качестве основной магистрали вашей сети.

Лучше использовать ячеистую сеть, чем адаптеры Powerline. Используйте их только в том случае, если ничего не работает или если у вас нет на них бюджета.

Совет по созданию схемы домашней сети

По мере роста вашей сети рекомендуется документировать ее. Записав IP-адреса сетевых устройств, способ их соединения и, возможно, даже присвоив им имена, вы сможете в дальнейшем устранять проблемы с сетью.

Microsoft Visio или Lucidchart — отличные инструменты для создания отличных сетевых диаграмм. Диаграмма должна давать общее представление о вашей сети. Способ подключения устройств, имя и IP-адрес (в случае статического IP-адреса). Это также может помочь записать марку/модель устройства.

Если у вас есть большая сеть для документирования, вы можете использовать разные цвета соединения в зависимости от типа соединения. Таким образом, оранжевый может быть для оптоволоконного соединения, а синий для UTP, например. Таким образом, вы можете легко распознать различные типы соединений.

Подведение итогов

Как видите, общая структура домашней сети практически одинакова. У вас есть подключение к Интернету, модем/маршрутизатор, а затем вы расширяете его с помощью коммутаторов и точек доступа. Я надеюсь, что эта статья дала вам несколько идей о том, как построить свою собственную сеть.

Если вам нужны дополнительные советы по настройке хорошей домашней сети, обязательно прочитайте эту статью с множеством советов по созданию сети.

Значки, используемые в схемах, сделанных Freepik с сайта www.flaticon.com

схемы электропроводки + как провести самостоятельно

Обязательной частью ремонтных работ в квартире является замена или установка электрических кабелей, распределительных коробок, электрощитов панели. Правильно подобранная схема электропроводки защитит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

• Отличительные черты современной электропроводки
• Зачем нужна электросхема?
• Разделение электропроводки на группы (линии)
  • Стационарная бытовая техника
  • Выделенная линия для кухни
  • Одна или несколько групп освещения?
  • Влажные помещения
• Обзор электросхем жилых помещений
  • Вариант №1: студия или студия
  • Вариант №2: 2-х, 3-х комнатная квартира
• Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить тросы на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в разрезе составных частей:

• Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабель-провод нужного сечения и с хорошей изоляцией.
• Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации можно отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой проводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

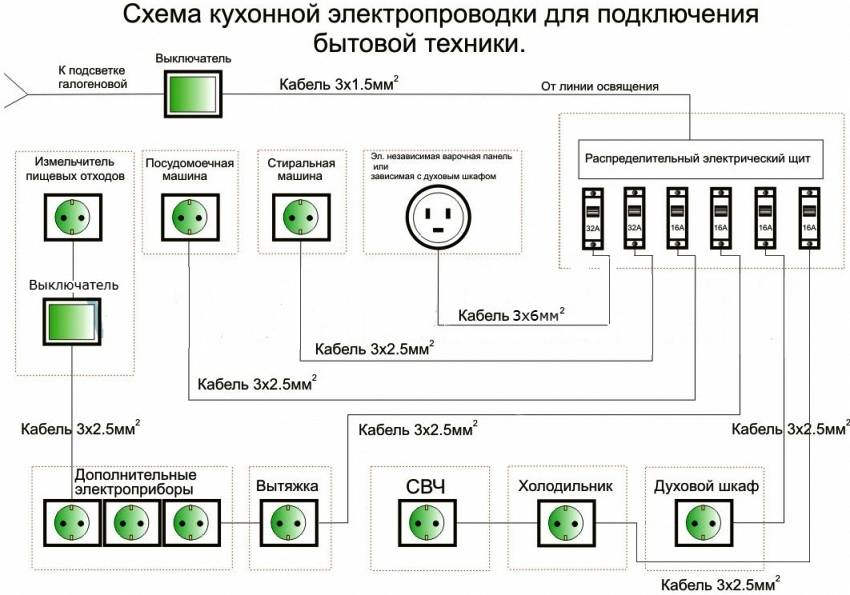

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако, если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена ​​вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

• выбрать основные параметры электрической сети;
• рассчитать нагрузку, подобрать кабель и УЗО;
• выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

• возможность установка после или во время ремонтных работ;
• быстрая установка;
• Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

• к параметрам и условиям монтажа предъявляются не столь жесткие требования;
• увеличение допусков на номинально допустимые токи;
• внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

• розетка лучше разделены на несколько групп – по количеству комнат;
• систему освещения также необходимо разделить на помещения;
• на кухню следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
• если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что кроме розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений запланированной проводки. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.
