Регулятор давления воды в системе водоснабжения
Регулятор давления воды — трубопроводная арматура, предназначенная для контроля состояния давления в системах отопления и водоснабжения, использующая дросселирующую систему, изменяющую гидравлическое сопротивление. Существует два типа подобных устройств – комбинированные и прямоточные.
Комбинированный редуктор может поставляться с шумоглушителем, фильтрующим элементом, предохранительными клапанами двух типов – запорным и сбросным. Как и в других типах трубопроводных систем, редукторы изготавливаются для установки «до себя» и «после себя». Второй вариант всегда применяется на газорегуляторных пунктах. Так же у нас имеются другие товары раздела трубопроводной арматуры.
Для бытовых моделей пропускная способность изначально устанавливается более низкой, чем для промышленных аналогов.
Трубопроводная арматура, реализуемая компанией «РДМ» – сертифицированная продукция, выпускаемая отечественными предприятиями, в строгом соответствии с ГОСТ.
Видео: Устройство регуляторов давления воды
Принцип работы регуляторов давления воды
Трубопроводные элементы выполнены из двух элементов: исполнительной части и регулирующего механизма. Исполнительная часть регулятора представляет собой элемент, сравнивающий показатели задатчика и текущего значения. Если показатели отличны от заданных значений — исполнительная часть посылает сигнал для перемещения движущейся части за счет энергии передаваемой жидкости. Передаваемыми веществами могут быть вода, газ, любые жидкости. Изделия, где регулирующим органом управляет сам чувствительный элемент, называется регулятором давления воды прямого действия.

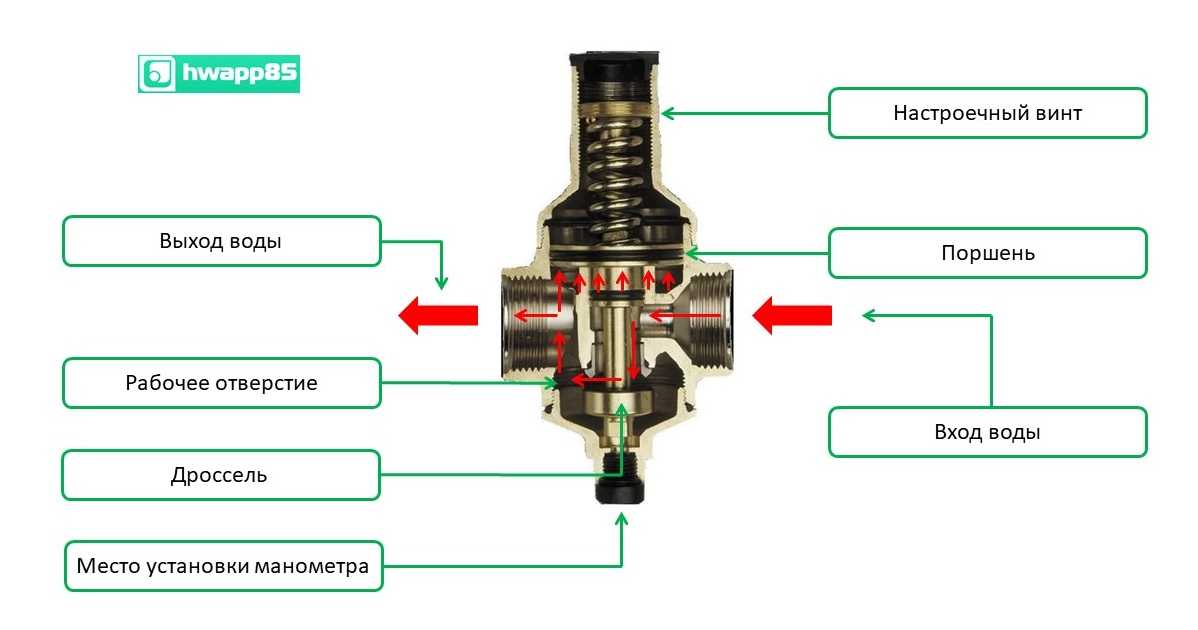

*Поршневой регулятор давления воды имеет некоторые особенности работы, в частности, поршень со временем может засориться и вывести его из строя*
РДВ конструктивно можно разделить на редукторы, измеряющие состояние на участке перед собой (редуктор «до себя» означает, что прибор будет измерять уровень на входе потока) и измеряющие состояние после себя.
Первый тип изделий работает по принципу изменения проходного сечения. Исходя из показаний датчика, запирающий элемент редуктора открывается на необходимую для выравнивания величину. Второй тип, так называемый регулятор давления «после себя», работает по принципу перекрытия, в случае его увеличения, и открытию потока в случае снижения напора. На поршень клапана постоянно воздействует усилие рабочей среды. Однако, балансировочная пружина, установленная для определенного положения затвора, не дает превысить заданный уровень, за счет чего препятствует изменению состояния веществ в системе.
Для недопущения ошибок при установке, направление движения указывается в виде стрелок на корпусе устройства. Возможно вам так же будет интересно приобрести трубы ПНД по выгодной цене, клик.
Назначение
Монтаж регуляторов давления воды вызван потребностью в решении следующих вопросов:
-
Предотвращение перепадов в системе водопровода; -
Защита навесного оборудования и арматуры от выхода из строя в результате резких скачков уровня напора; -
Доставка жидкости в высотных домах всем без исключения потребителям; -
Экономия за счет контроля перерасхода и недопущения утечек; -
Защита бытовых приборов, использующих подключение к центральному водоснабжению (стиральные машины, водонагреватели и другие).
*Мембранный редуктор обладает подвижной диафрагмой и более устойчив к загрязнениям водопроводных систем*
Технические характеристики
Продукция, которую производит современная промышленность, выпускается с разными значениями технических характеристик.
Выходные значения после среднего регулятора составляют до 4 атмосфер, более крупные устройства поддерживают 6 атмосфер. Эти данные указаны в тех. паспорте к устройствам, там же указаны и значения магистрального Pn. Информацию с этими параметрами наносят на корпус прибора на специальную таблицу.
Существует разделение по температурным диапазонам: работающие в диапазоне от 0 до 40 град. цельсия могут использоваться только в холодном водоснабжении. Регуляторы давления воды рассчитаны на диапазон температур от 0 до 130 град. цельсия. Показатели могут быть указаны в Барах, следует считать 1 бар = 0.987 атмосфер.
*Пружинный редуктор устанавливается не только в водопроводных системах, но так же в паровых и воздушных*
Особенности регуляторов давления воды
-
В малоэтажных постройках применение устройств не так критично, как в системах высотных домов.
В многоэтажных постройках поток воды бывает недостаточным для верхних этажей. В то время, как жители многоэтажек страдают от того, что на верхних этажах напор минимальный. Обычно применяются насосы подкачки, но они расходуют много электричества, дорого стоят и при отключениях электроэнергии перестают работать, поэтому куда эффективнее использовать регулятор давления «после себя»;
-
Если нужно обеспечить надёжную защиту водонагревателей и бытовой техники (стиральных и посудомоечных машин) от недопустимых нагрузок, которые они получают при уровне, превышающем расчетный, надежный регулятор давления воды отлично справляется с этой функцией. Снижается также уровень шума водоразборных кранов, а вместе с тем нормализуется напор.
В многоэтажных постройках поток воды бывает недостаточным для верхних этажей. В то время, как жители многоэтажек страдают от того, что на верхних этажах напор минимальный. Обычно применяются насосы подкачки, но они расходуют много электричества, дорого стоят и при отключениях электроэнергии перестают работать, поэтому куда эффективнее использовать регулятор давления «после себя»;
Если же вас интересует нечто иное, например промышленные емкости, то вам сюда: https://rdmetall.
ru/metallokonstrukcii/promyshlennye-emkosti/.
«Региональный Дом Металла» предлагает вам большой выбор качественной продукции лучших российских предприятий металлопроката. Предлагаем розничные и оптовые поставки регуляторов давления воды, вентилей, шаровых кранов, клапанов и другого оборудования.
Принцип работы регулятора давления воды
Регуляторы давления воды используются повсеместно для управления и контроля потока в сетях снабжения. Серия 300 предназначена для использования в крупных системах водоснабжения, где контроль за гидравлическими показателями должен производиться с большой ответственностью.
Принцип действия регулятора давления воды зависит в первую очередь от его конструктивных особенностей. Так, в серии 300 представлены регулирующие клапана с незначительными различиями, что существенно расширяет их сферу применения и возможности при комбинированном использовании.
Состав деталей регулирующих клапанов серии 300: крышка, диафрагма, ось, кольцо, корпус.
Принцип работы регулятора давления воды в общих чертах строится на вертикальном движении оси штока. Сверху ось крепко зафиксирована в латунной втулке, а снизу крепление к регулирующей насадке осуществляется посредством четырех небольших лапок, которые обеспечивают очень прочную фиксацию.
Подобная конструкция практически полностью исключает возможность быстрого износа модели. В серии 300 представлен широкий модельный ряд регулирующих клапанов и знание их конструктивных особенностей поможет понять, как работает регулятор давления воды.
Клапан «до себя» помогает регулировать давление воды перед клапаном, в соответствии с предварительными настройками.
Принцип работы 300 PS
Такой регулятор рассчитан на автоматическое управление, после того как заданы настройки на определенное рабочее давление. Причем, если давление воды увеличивается, клапан автоматически плавно приоткрывается и выравнивает давление до нужных величин, при снижении давления происходит обратный процесс — клапан немного закрывается.
Благодаря этому давление воды остается всегда на заданном уровне. Работу регулятора давления воды можно настроить и таким образом, чтобы он полностью закрывался, если давление упадет ниже заданной границы.
Принцип действия регулятора давления воды «После себя» отличается от предыдущей модели тем, что регулировка происходит после клапана, по направлению потока. Таким образом, при повышении давления воды ось штока опускается (в зависимости от настроек) и давление снижается. В условиях понижения давления воды происходит обратный процесс: клапан приоткрывается — давление увеличивается.
Принцип работы 300 PR
Из той же серии 300, регулятор перепада давления воды действует несколько иначе. При увеличении давления, клапан приоткрывается, чтобы уровнять разницу между входным и выходным потоком, соответственно, при уменьшении давления — он начинает закрываться.
Такой регулятор давления используется преимущественно для насосов и разнообразных конструкций систем климатического контроля помещения (отопление и охлаждение).
Подобные конструктивные отличия регуляторов давления воды обеспечивают высокую надежность конструкции и долговечность использования, а вертикальный ход оси клапана — низкие потери
Еще по теме:
Редуктор понижения давления воды Dorot
Регулятор перепада давления
Устройство регулятора давления воды
Регулировка редуктора давления воды
Рекомендации по установки и монтажу регулирующих клапанов
Использование регуляторов давления для уменьшения потерь воды
Сравнение регулирующих клапанов
Автоматические регуляторы давления воды
Принцип работы регулятора давления воды
3 Распространенные проблемы, с которыми сталкиваются клапаны регулятора давления
Чрезмерное
давление воды — выше 80 фунтов на квадратный дюйм — может вызвать серьезные
Проблемы с водопроводом в доме. В конечном итоге такое давление
может повредить приборы, использующие воду, и даже привести к утечкам и
проблема, известная как гидравлический удар. К счастью, вы можете сохранить свою воду
давление в безопасном диапазоне путем установки клапана регулятора давления
на вашем главном водопроводе.
Как
его название подразумевает, что клапан регулятора давления ограничивает давление воды на
безопасный предел, установленный вашим сантехником. Несмотря на эффективность, эта сантехника
компонента могут возникнуть проблемы с течением времени. Если в вашем доме есть
регулирующий клапан, продолжайте читать. В этой статье более подробно рассматривается
три общие проблемы, с которыми сталкиваются клапаны регулятора давления воды.
1.
Засоры
А
клапан регулятора давления воды работает почти так же, как
наружный шланговый кран. Винт в верхней части позволяет увеличить или
уменьшить расход воды через клапан. Затяжка винта
ограничивает поток воды и, следовательно, налагает более жесткие ограничения на максимальный
водяное давление.
К сожалению,
со временем в регулирующем клапане могут образоваться блокировки, которые ограничивают поток
сверх намеченной суммы. Такие блокировки часто происходят из-за высокого
содержание минералов в муниципальном водоснабжении.
Эти минеральные
отложения накапливаются внутри корпуса клапана, что приводит к
давление воды в доме ниже расчетного.
В
В большинстве случаев сантехник может решить эту проблему, разобрав и
почистить клапан регулятора. Замачивание клапана в кальции и
Средство для удаления извести разрыхляет и растворяет нежелательные минеральные отложения.
После промывки компонентов сантехник снова собирает
клапан, который теперь должен функционировать без чрезмерных ограничений.
2.
Поврежденные внутренние компоненты
Давление

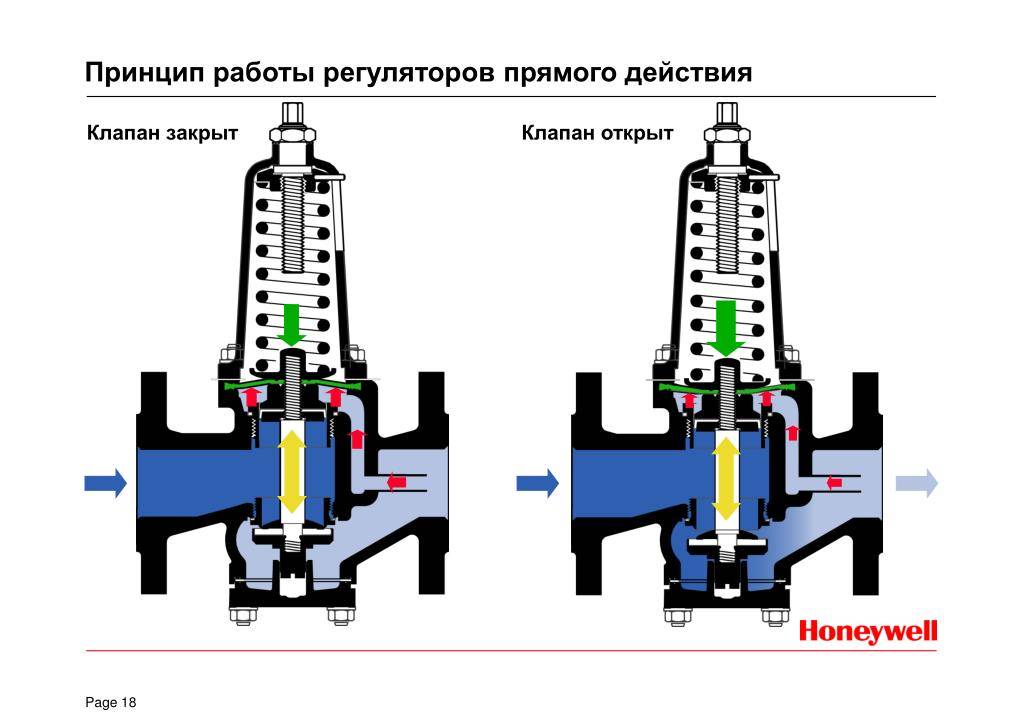

регулирующие клапаны бывают двух основных типов: прямого действия и пилотные.
эксплуатировался. В большинстве бытовых систем водоснабжения используется система прямого действия.
клапаны. Эти клапаны содержат термостойкую диафрагму, прикрепленную к
весна. Когда вода давит на диафрагму с достаточной силой,
давление заставляет клапан закрываться более плотно.
Альтернативно,
низкое давление воды заставляет диафрагму оставаться расслабленной, таким образом
держите клапан открытым шире.
Со временем подвижные части
этот механизм испытывает значительное усилие. В конце концов
эти компоненты могут подвергаться деградации, что делает их менее
отзывчивее, чем они должны быть.
В
Другими словами, чем старше становится клапан регулятора давления, тем больше
склонен к провалу. Вообще говоря, большинство регуляторов
клапаны имеют срок службы от 7 до 12 лет. Если у вас есть
недавно заметил какие-либо резкие изменения давления воды в вашем
домой, внутренний компонент вашего регулятора давления может быть поврежден.
неуспешный.
Теоретически,
сантехник может демонтировать регулирующий клапан и заменить неисправный
компоненты. Тем не менее, эта стратегия часто занимает больше времени и
стоит больше — чем просто полная замена клапана. Замена
Ваш клапан также гарантирует, что проблемы останутся в узде до тех пор, пока
возможный.
3.
Неправильная настройка давления
В
в верхней части клапана регулятора воды находится открытый винт. Этот винт
позволяет сантехнику изменять натяжение пружины внутри
корпус клапана.
Затягивание винта затрудняет
давление воды для перемещения диафрагмы, тем самым повышая максимальное
давление. Ослабление винта имеет противоположный эффект.
Когда
столкнувшись с недостаточным давлением, не бросайтесь сразу на
вывод, что ваш регулирующий клапан вышел из строя. Вам может просто понадобиться
чтобы отрегулировать клапан. Практически все клапаны регулятора давления
имеют предварительно установленный предел давления 50 фунтов на квадратный дюйм. Большинство домовладельцев считают
это слишком мало давления.
К счастью,
профессиональный сантехник может измерить точную настройку давления и
отрегулируйте клапан регулятора для оптимизации давления. Для
больше информации о том, как добиться наилучших результатов от своего давления
регулирующий клапан, пожалуйста контакт
Профи сантехники Сиэтла
в
Сантехника Аврора.
Основы регуляторов давления воды
перейти к содержанию
Содержимое
Регуляторы давления воды представляют собой водопроводные клапаны, которые снижают давление воды из местной водопроводной сети в линию вашего дома.
Регулятор выполнен в виде клапана, снижающего давление воды до уровня, безопасного для сантехнических приборов в доме. Избыточное давление может вызвать серьезные проблемы с большинством бытовых сантехнических приборов. Таким образом, по словам наших экспертов по аварийной сантехнике, работающих круглосуточно, важно контролировать давление.
Где находится регулятор?
Регулятор давления обычно располагается в точке, где местная линия подачи воды соединяется с вашим домом, сразу после главной точки отключения вашего дома. Таким образом, всякий раз, когда вы захотите отремонтировать или заменить регулятор, вы просто закроете главный клапан.
Как работает регулятор?
Регулятор давления поставляется с регулируемой диафрагмой. Диафрагма нагружена пружиной. Вода, протекающая через клапан, сжимается под действием пружины. Таким образом, вода поступает в ваш дом под более низким и безопасным давлением.
Нужно ли его иметь?
Чтобы узнать, нужен ли вам регулятор на линии водоснабжения, вам необходимо проверить давление воды в магистрали. Вы можете приобрести измеритель давления или манометр в местном магазине оборудования.
Вы просто прикрутите манометр к нагруднику стиральной машины или любому другому нагруднику для шланга, который сможете достать. Затем включите воду, чтобы измерить ее давление. Если давление воды постоянно находится в пределах от 40 до 60 фунтов на квадратный дюйм, вам не о чем беспокоиться.
Тем не менее, следите за любыми колебаниями, особенно в ночное время, так как нагрузка от муниципальной линии может снизиться при меньшем использовании, что означает большее давление. Таким образом, проверьте давление в разное время суток.
При проведении испытания под давлением убедитесь, что в вашем доме не используется вода.
Вы также можете обратиться в местную компанию по водоснабжению, чтобы узнать, нужен ли вам регулятор давления воды в районе вашего проживания.
Насколько просто установить регулятор?
Если в водопроводе вашего дома есть регулятор, заменить его не составит труда, особенно если заменяемая модель и марка той же модели, что и существующая.
Большинство производителей не меняют размер и форму регуляторов. Таким образом, новый блок точно поместится на существующем месте.
Все, что вам нужно сделать, это перекрыть главный клапан и отвинтить или вытащить старый регулятор из его положения. Затем установите новый блок напротив того, как вы сняли старый блок.
Однако установка нового устройства является более сложной задачей, так как требует корректировки вашей основной линии подачи. Возможно, вам придется переделать главный запорный клапан, чтобы было достаточно места для регулятора.
Для многих это может оказаться сложной задачей, поэтому вы можете позвонить в сантехнику, чтобы помочь вам с установкой.
Как узнать, что регулятор давления воды поврежден?
Регулятор, как и любая другая сантехника, может выйти из строя. Если вы заметили такие проблемы, как гидравлический удар, пониженное давление воды, повышенное давление воды и любые другие подобные несоответствия в давлении воды, это может быть признаком того, что ваш регулятор больше не работает должным образом.
Вы можете проверить давление воды с помощью манометра, чтобы узнать, работает ли регулятор. Вы можете проверять давление один раз в год, чтобы быть в безопасности.
Чрезмерное давление воды может повредить сантехнику в вашем доме. Это может привести к тому, что краны будут продолжать капать, туалеты переполняться и возникать проблемы с гидравлическим ударом.
В экстремальных ситуациях трубы могут лопнуть, и вода зальет ваш дом. Вам нужно будет потратить много денег, чтобы вызвать аварийных сантехников в Сиднее, чтобы решить проблему. Таким образом, необходимо иметь регулятор давления воды, чтобы защитить вашу водопроводную систему и избежать потерь.
