Регулятор давления воды в системе водоснабжения регулировка: Регулировка реле давления воды в системе водоснабжения для частного дома: как провести

Регулировка реле давления воды в системе водоснабжения для частного дома: как провести

24 Марта 2022

Просмотров:
222048

Время чтения:
11 минут

Содержание

Каким должно быть давление воды в частном доме

Схема насосной станции

Когда автоматика требует перенастройки

Устройство и принцип работы регулятора (редуктора) давления воды

Как выбрать подходящий регулятор давления воды

Как подключить реле давления

Подготовительные операции перед настройкой

Порядок регулировки реле давления воды

Наиболее распространенные вопросы

Коротко о главном

В комплексе насосной станции перекачки воды в частный дом один из важнейших узлов – реле давления или редуктор. От правильной настройки зависит сила потока. Слабый не даст достаточный объем воды, и струя будет тонкой, что отразится на действии стиральной машины и других бытовых приборов. Чрезмерный ускорит износ оборудования и приведет к порывам и протечкам. Поэтому необходимо разобраться, как настроить реле давления на насосной станции водоснабжения для частного дома, чтобы обеспечить достаточный объем воды для бытовых нужд и полива газонов.

Конструкция прибора

Каким должно быть давление воды в частном доме

Согласно СНиП, напор воды определяют в атмосферах.

• минимальное давление от 0,3 атм.;
• предельное максимальное 6 атм.

Потребитель сам определяет величину давления в зависимости от количества бытовых приборов и сантехнического оборудования, которым предполагает пользоваться.

К примеру: джакузи требует напора в 4 атм.; стиральная машина 2 атм., смеситель в душе 0,3 атм.; дождеватели около 3,5 атм.

На семью из 4 человек при максимальном потреблении до 2 кубометров воды в час потребуется напор струи в 1,5 атм.

Сила потока зависит от высоты водяного столба. Мелкие скважины не требуют сильной мощности, а забор воды из глубоких колодцев возможен только после того, как будет проведена профессиональная настройка реле давления воды в системе водоснабжения.

Готовая схема на практике

Схема насосной станции

В систему водоснабжения включены четыре важных узла:

• Точка водоразбора – на отдельном участке обычно это колодец или скважина. Глубина зависит от высоты залегания водоносного пласта. Перед устройством скважины производят гидрогеологические изыскания, чтобы определить водоносный горизонт и его дебит. Затем воду отправляют в лабораторию и определяют качество. При достаточных нормативах вода забирается на расход.
• Трубопроводная магистраль. Выбирают оптимальное сечение трубы.
• Сама насосная станция.
• Фильтровальные элементы перед вводом в дом.

Основные конструктивные узлы насосной станции:

• Погружной или поверхностный насос. В зависимости от величины потребления подбирают мощность агрегата.
• Гидроаккумулятор. Внутренняя камера разделена мембраной на две половины. Одна наполнена воздухом, а в другую закачана вода. Если в системе падает давление, воздух вытесняет жидкость, поддерживая его до процесса регулировки.
• Автоматический блок управления. Отвечает за постоянные процессы по перекачиванию воды.
• Автоматические приборы, в числе которых манометр и реле давления. С помощью манометра следят за уровнем давления. А реле настраивают для поддержки постоянного напора.

Автоматический редуктор, установленный в районе отвода насоса

Когда автоматика требует перенастройки

Регулировка реле давления воды в системе водоснабжения для частного дома производится по ряду причин. К наиболее частым относят:

• Насосы опущены на большую глубину и высота водяного столба превышает возможности, чтобы сделать струю нужной силы.
• Рабочее колесо насоса износилось и не может выдавить достаточный напор.
• Старые уплотнительные сальники подсасывают воздух, разрежая плотность струи.
• Накопительная емкость располагается на уровне второго или третьего этажа.
• Сантехническим узлам недостаточно давления в трубопроводе.

Любая из этих причин ослабляет давление в схеме водоподачи и требует, чтобы была проведена настройка реле давления воды в системе водоснабжения для частного дома.

Устройство и принцип работы регулятора (редуктора) давления воды

Конструктивно редукторы бывают таких видов:

• поршневые;
• мембранные;
• проточные.

Принцип работы заключается в следующем: вода, проходя сквозь редуктор, оказывает давление на поршень или мембрану, что изменяет размер проходного сечения.

Виды приборов разной мощности

Например, давление перед редуктором увеличилось и давит на мембрану, а та в свою очередь сдвигает золотник, что приводит к сокращению проходного сечения. Причем давление на выходе сохраняется неизменным.

То есть редуктор сохраняет заданное давление, изменяя внутри себя пропускную способность, под действием напора в трубе до него и делает это постоянно.

Проточные обычно не применяют в домашнем водоснабжении, а монтируют их на оросительные системы.

Практически это происходит по следующей схеме:

• Электрика – контакты замыкаются и запускают насос при понижении показателя натиска жидкости ниже предельного. Как только агрегат создаст предельный напор, они размыкаются.
• Гидравлика – в корпусе расположены две, взаимодействующие между собой пружины. Большая следит за уровнем давления, а малая за разницей между уровнями (диапазоном). Повышения напора заставляет мембрану давить на металлическую пластину под ней, которая в свою очередь сжимает пружину, что приводит к размыканию контактов. Обратный процесс выталкивает пружину и возвращает напряжение пластине и мембране. Контакты замыкаются и включают насос.

Гидроаккумулятор для системы водоснабжения

Предельный порог напора:

• Минимальный – стартовое давление, при котором включается насос. В насосной станции это происходит автоматически.
• Максимальный – критическая величина, по достижению которой реле отключает работу насоса и транспортировку воды.
• Диапазон отвечает за частоту пусков агрегата. Цифровое значение диапазона – разница между минимальным и максимальным напором.

Как выбрать подходящий регулятор давления воды

Подбирая редуктор для собственного использования, обращают внимание на рабочую характеристику, которая указана в техпаспорте изделия. Она должна равняться рабочей характеристике насоса.

Как подключить реле давления

Специалисты рекомендуют выбирать место установки прибора в районе отвода насоса. Здесь наименьшая турбулентность. Затем на определенное место присоединяют тройник. Два торца тройника стыкуются с входом и выходом трубы, а третий предназначается для установки прибора.

Монтаж производится резьбовым соединением, которое уплотняют фум-лентой или льняной обмоткой.

Дальше присоединяют электроснабжение. Сечение токоведущего кабеля совпадает с вводом в редуктор. На клемму заземления крепят провод и отводят в безопасное место.

Манометр в общей схеме для точного измерения

Важно! Установку и настройку прибора нужно производить в соответствии с инструкцией. Хорошо, если это сделает квалифицированный сантехник или человек, знающий тонкости настройки.

Подготовительные операции перед настройкой

Приступая к выполнению настройки реле давления воды, сначала проверяют узлы насосной станции и приводят в порядок всю систему.

Что нужно осмотреть:

• Всасывающий патрубок – проверить герметичность. При необходимости стертые сальники сменить на новые, резьбу подмотать фум-лентой, усилить сальниковую набивку, чтобы не повторились протечки. Так насосу будет проще создать необходимый напор.
• Проверить воздушную камеру. Давление может быть ниже общего в системе не более чем на 10%. Если регулируют нижнее давление, то подкачивают, учитывая новый показатель. В случае невозможности накачать камеру, нужно посмотреть, может порвалась мягкая оболочка. Тогда ее сменяют на новую.
• Если фильтры давно не меняли или один из них поврежден, струя постепенно намывает в камеру песок либо ил. Прочистить и освободить от намытой грязи.

Схема насосной станции с автоматикой

• Поломался обратный клапан. Это обнаруживают по ускорению цикличности пусков-остановок. Через поврежденное отверстие жидкость возвращается обратно в скважину. Здесь потребуется ремонт либо замена клапана. Регулировка не нужна.
• Иногда нужно просто осмотреть редуктор, если вода слишком жесткая, внутренность прибора обрастает солями. Такая поломка обычно случается с поршневым вариантом. Почистить и поставить на место. При необходимости отрегулировать.

Внимание! Подкачивая воздушную камеру, выключите насос и спустите воду из системы. Вентиль оставьте открытым. Подкачку произвести насосом для автомобильных шин. В это время из трубы будет вытекать некоторое количество оставшейся воды.

Закончив технический осмотр, приступают непосредственно к регулировке давления воды в системе водоснабжения частного дома.

Обратный клапан для насосной станции

Порядок регулировки реле давления воды

Перед началом регулировки учитывают, что реле давления воды в системе водоснабжения поддерживает разные значения давления в статическом и динамическом режимах. Статический – когда водоразбор отсутствует, динамический – струя движется сквозь редуктор. Обычно редуктор настраивают в статическом режиме.

Разбор того, как настроить реле давления воды в системе водоснабжения для частного дома, будет произведен на примере мембранного редуктора. Поршневой настраивают аналогичным образом. Для точной настройки необходим манометр.

Все элементы системы

Датчик давления воды в системе водоснабжения регулировка: этапы

• Если реле вмонтировано в рабочую схему подачи воды, то вначале максимально открывают все краны, присутствующие в трубопроводе, для удаления воды и воздуха из полости прибора. Потом их плотно закрывают.
• Верхнюю вращающуюся гайку ослабляют, прокручивая по часовой стрелке, при этом давление в системе повышается.
• Для понижения давления вращают втулку против часовой стрелки. периодически откручивая кран для стравливания излишнего напора.
• В конце фиксируют гайку и проверяют значение на манометре. Настройка завершена.

Важно! Настраивая прибор, обратите внимание, что давление реле должно превышать давление в гидроаккумуляторе на 0,2 атмосферы.

Наиболее распространенные вопросы

Какой диаметр реле необходимо устанавливать в систему насосной станции для частного водоснабжения?

Если точек одновременного водоразбора не более трех, то диаметр прохода можно взять полдюйма. Более трех точек – выбирают диаметр три четверти. Если у редуктора будет недостаточная пропускная способность, он не сможет обеспечить после себя заданной давление.

Обязателен ли манометр при настройке реле давления?

Если конструкция прибора не оснащена настроечной шкалой, то для точности измерения пользуются манометром.

Что произойдет, если напор в системе опустится ниже настройки реле?

Так как прибор предназначен только для уменьшения давления, при падении силы напора в трубах давление на выходе будет несколько ниже общего по системе. Струя из крана станет совсем слабой.

Гасит ли реле гидроудары?

Нет, прибор не способен погасить гидроудар. Мало того, резкие перепады сокращают срок службы механизма.

В системе станции водоснабжения мощный насос поддерживает напор 6,5 бар. Зачем его понижать, если струя всегда бьет сильно, можно беспрепятственно поливать и купаться одновременно?

Есть действующие нормативы, по которым во внутридомовой разводке должно быть давление не выше 6 бар. Превышение силы напора приведет к частому выходу кран-букс смесителей. Высокий напор служит причиной резких перепадов при открывании вентилей кранов. Возможен гидроудар. Лучше произвести регулировку, снизив значение до стандартного показателя. Ведь гораздо дешевле обойдется предупредить аварийную ситуацию, чем потом тратиться на замену оборудования.

Не лучше ли взять электронный и не морочить голову с регулировкой?

Можно и так, но цена на прибор в разы выше механического. Срок службы электронного практически не отличается, но относиться к нему нужно очень бережно, узел не переносит илистых включений и песка в струе и резких скачков в системе. Гидроудар выводит из строя.

Коротко о главном

Правильная настройка реле давления воды обеспечит хороший напор для душа, кухни стиральной машины и полива грядок.

При выборе реле необходимо обращать внимание на заявленные показатели. Может он не подойдет для мощности насоса.

Регулировка предполагает установку верхнего и нижнего значения.

Полторы атмосферы в час достаточно для потребления воды семье из четырех человек.

Предельное давление в системе водоснабжения частного дома по нормативам СНиП должно быть в пределах 1,5-6 атмосфер.

Доводилось ли вам самостоятельно регулировать реле? Столкнулись ли вы с какими-то сложностями в процессе?

Автор

Зубов Егор

Специальность:
Слесарь-сантехник

Все статьи

Поделиться

Поделиться

Обзор клапанов регулировки давления воды в квартире

Расскажем, как отрегулировать редуктор давления воды. В каких случаях нужно менять стандартные настройки? Краткая инструкция по регулировке в системе водоснабжения квартиры своими руками.

Содержание

Нужен ли редуктор давления воды в квартире?

Редуктор давления воды в системе водоснабжения чаще всего незаменим. Он играет роль сдерживающего фактора, защищая систему от гидроударов. Установка редуктора давления воды необходима, если вам знакома хотя бы одна из этих ситуаций:

• Нестабильный напор. Не пренебрегайте установкой регулируемого редуктора давления воды в доме, если напор в горячем и холодном кране неконтролируемо меняется. Резкие скачки могут повредить бытовую технику, а непостоянная температура подвергает вас опасности термического ожога.
• Слишком мощный напор. В этом случае установка понижающего редуктора обязательна. Проблемы такого рода актуальны для жителей первых этажей. Дело в том, что воду в многоквартирных постройках подают с высоким давлением. Это необходимо, чтобы она доходила до самого верха. Именно поэтому напор воды в квартирах, расположенных вблизи от насосной станции, может заметно превышать нормальные показатели. Это чревато лопнувшими соединениями труб, протечками и другими аварийными ситуациями. Редуктор понижения давления воды предотвратит эти поломки.
• Слишком слабый напор. Вам поможет редуктор, дополненный помпой. Слабый поток воды вызывает массу неудобств: от дискомфорта во время мытья посуды или гигиенических процедур до невозможности пользоваться стиральной машиной или газовой колонкой. Устройство с помпой увеличит напор и избавит вас от этих проблем.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Что собой представляет и как работает РДВ

Число атмосфер в водопроводе во время подачи водного ресурса, к сожалению, нестабильно. Нагнетание постоянно колеблется в большую или меньшую сторону. Для пользователей, проживающих в многоквартирных домах, это весьма неудобно. Кроме того, резкие скачки напора могут привести к выходу из строя гидроконструкций и даже спровоцировать прорывы.

С целью предотвращения плачевных последствий в гидросистемы монтируют специальные устройства — регуляторы. С их помощью удается стабилизировать уровень давления, тем самым предохраняя внутреннюю сеть от чрезмерных перегрузок и гидроударов. Последние заявляют о себе довольно часто со стороны центральной магистрали.

Источник: http://ovteh.ru/blog/vodosnabzhenie/regulirovka-reduktora-davleniya-vody-v-kvartire-kak-pravilno-nastroit-i-otregulirovat-napor-vodosnabzheniya

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с избыточным давлением. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Источник: http://sdelalremont.ru/kak-otregulirovat-reduktor-davleniya-vody-v-kvartire.html

Регулировка — что это такое?

Регулировка редуктора давления воды – это настройка прибора на поддержание напора после него на заданном уровне.

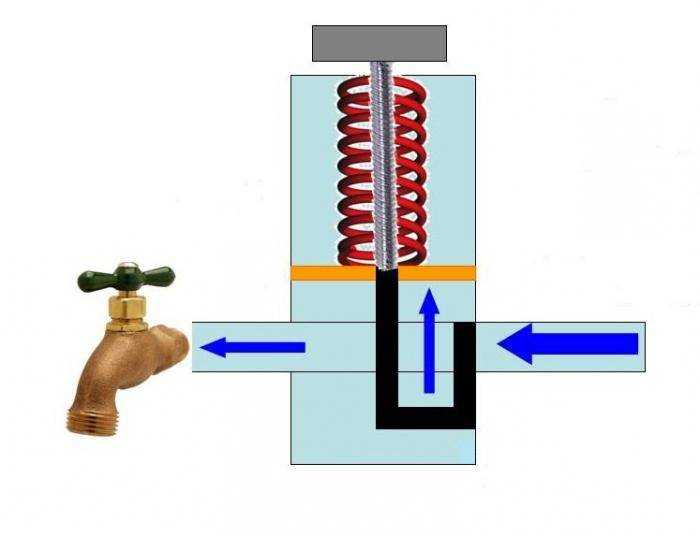

Напор воды на выходе регулируется клапаном, который нагружен пружиной.

Увеличение или уменьшение сжатия пружины позволяет изменять напор в большую или меньшую сторону.

Источник: http://o-vode.net/vodosnabzhenie/davlenie/regulyator/kak-otregulirovat-reduktor

Область применения датчиков потока жидкости

Реле потока жидкости применяются для решения различных задач во многих отраслях промышленности:

• в системах водоснабжения и водоотведения для контроля подачи воды, поддержания работы насосного оборудования, организации систем отведения сточных вод, канализационных сооружений, защиты насосного оборудования и двигателей от «сухого хода»,
• в системах отопления, охлаждения, вентиляции и кондиционирования воздуха для контроля подачи воды, хладагента, специальных жидкостей, отведения отработанных жидкостей из системы,
• в нефтегазовой сфере для контроля потока газа, нефти, нефтепродуктов при транспортировке и хранении,
• в металлургии, сталелитейной промышленности в системах подачи и отведения воды и другой жидкости,
• в химической промышленности для работы с агрессивными и опасными видами жидких продуктов, системах подачи и отведения воды,
• в сельском хозяйстве при автоматизации процессов кормления, в поилках, в системах полива и орошения, при работе с жидкими удобрениями,
• в пищевой промышленности для контроля подачи различных видов жидких пищевых продуктов, в том числе минеральной воды, молочной и кисломолочной продукции, алкогольных напитков, пива и т. д.

Некоторые виды датчиков потока жидкости также подойдут для работы с газами, что значительно расширяет возможности применения устройств в промышленности и быту.

Источник: http://akak7.ru/reduktor-davleniya-vody-kak-otregulirovat-i-nastroit-v-sisteme-vodosnabzheniya-kvartiry-2.html

Конструкция. Принцип работы

Все редукторы работают по схожему принципу. Они фиксируют предельный уровень давления в водопроводной сети и запускают регулирующий клапан. Тот ограничивает сечение водопровода и объём проходящей по нему жидкости.

В квартирах устанавливают редуктор давления по статике. Устройства такого типа работают по принципу «после себя», реагируя на однократные увеличения давления. Этот механизм оптимален для бытовых нужд, поскольку в жилых строениях воду включают лишь время от времени. Динамические устройства, предназначенные для постоянной регуляции, используют на промышленных объектах и в системах орошения. В домашних условиях в них нет необходимости.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Что такое редукционный клапан для воды

Прежде всего, у редукционного клапана есть парочка иных названий, которые более наглядно раскрывают его назначение. Редукционный клапан так же называют редуктор или клапан для понижения давления или регулятор давления воды. Латинское слово reducere собственно и означает «уменьшать».

С помощью редуктора вы можете добиться понижения давления воды в трубопроводе и поддерживать его в заданном значении независимо от напора воды на входе.

Проще говоря, если в вашем доме в системе водопровода давление в водопроводе слишком высокое (например 6,5 бар), то редукционный клапан для воды сможет давление снизить (например до 3 бар). Помимо снижения, клапан будет поддерживать выставленное давление (например 3 бара), даже если давление на входе упадет (с 6,5 до 5 бар) или повысится до 10 бар (без гидроудара).

Примечание: От гидроударов редуктор давления не спасает. Более того гидроудар может вывести редуктор из строя.

Кроме этого специальные редуктора могут не только понижать, но и поддерживать нужное давление воды в системе, если водозабор в системе увеличивается. Например, в квартире сразу включили воду в душе, на кухне и спустили воду в унитазе. Повторюсь, функцию поддержки динамического давления «после себя» имеют не все редуктора, я знаю Valtec и Honeywell.

Источник: http://elektriksan.ru/santehnika/vodoprovod/reduktor/pochti-vsjo-pro-redukcionnyj-klapan-dlja-vody-v-kvartire/

Типы редукторов

В настоящий момент выпускается 3 разновидности приборов:

1. Механические

Приобретаются чаще всего, так как имеют доступную цену, компактны, просты в эксплуатации. Имеют достаточно простой способ регулировки.

2. Автоматические

Усовершенствованный вариант механических редукторов давления воды со встроенным выключателем. Устанавливаются в системах водоснабжения, оснащенных помпой. При определенной отметке давления в водопроводе такой прибор в автоматическом режиме включает помпу, которая повышает напор воды до необходимого уровня.

3. Электронные

Используются недавно. Являются автоматическим прибором, в который встроен дополнительный водонагнетатель. Управление осуществляется с помощью заложенной программы. Такой редуктор работает от электрической сети.

Источник: http://eurosantehnik.ru/reduktor-davleniya-vody.html

Назначение регуляторов давления

Спектр применения регулятора давления довольно широк. РДВ применяется как в быту, так и на коммерческих и промышленных предприятиях. Для использования в многоэтажном, частном доме или в водопроводе на даче ,обычно применяются поршневые и клапанные устройства. Для коммерческого и промышленного, принцип работы регулятора определяется характеристиками объекта применения.

Сферы применения РДВ

• Системы магистрального водоснабжения – куда входят:
  — Водоснабжение коммунального хозяйства – квартиры, частные дома.
  — Коммерческие предприятия – магазины, офисные помещения.
  — Промышленные предприятия – это заводы, производственные комбинаты и так далее.
• Системы пожаротушения, в которых поддержание стабильного и постоянного давления в системе жизненно необходимо.
• Системы водозабора, обеспечивающие водой целые поселки и города, требую поддержания давления в трубах на постоянном уровне.
• Насосные станции (ЦТП и прочие), состоящие в общей системе подачи холодной и горячей воды для населения.
• Системы полива и мелиорации, использующиеся в земледельческих и животноводческих комбинатах.

ВАЖНО! Чтобы избежать перегрева и выхода из строя регулятора давления. Не используйте РДВ для холодной воды в горячем водоснабжении.

Источник: http://vodosnabdom.ru/vodosnabzhenie/regulyator-davleniya-vody

Заводские настройки

Заводская настройка большинства моделей редукторов выполнена на 3,0 бара. У некоторых производителей настройка на 2,0 бара. Например, у VALTEC для регулятора 1/2″ диаметром. При этом, все производители исходят из того, что входное давление находится в стандартных пределах 5,0 – 6,0 бар.

Комфортным считается напор от 1,0 до 2,5 бар.

Источник: http://o-vode.net/vodosnabzhenie/davlenie/regulyator/kak-otregulirovat-reduktor

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Источники: vencon.com.ua

Источник: http://kachestvolife.club/vodosnabzhenie/reduktor-davleniya-vody-v-sisteme

Виды редукторов

Поршневые редукторы

В них основную работу выполняет встроенный подпружиненный поршень. С помощью специального крана можно настроить управляющую пружину. Поршень, в свою очередь, будет частично перекрывать трубопровод, когда давление поднимется до критической отметки.

Плюсы

• Эти устройства более распространены и доступны.
• Конструкция отличается простотой, компактностью и — при условии правильной эксплуатации — высокой надёжностью.

Минусы

• Обладают меньшим диапазоном регулировки (1–4,5 бара), которого, впрочем, обычно хватает для бытового использования.
• Чтобы прибор не выходил из строя, вода в квартире должна проходить предварительную фильтрацию. В противном случае мелкие частицы будут мешать работе редуктора давления воды. В результате поршень может заклинить. Если вы не готовы приобретать дополнительное оборудование, можете найти хорошие редукторы давления воды со встроенным фильтром.

Мембранные редукторы

В этих редукторах на скачки давления реагирует мембрана, которая соединена с пружиной. Пружина сжимается или расправляется, заставляя клапан ограничивать движение воды.

Плюсы

• Герметичная камера защищает механизм от загрязнения. Такое устройство не требует установки фильтров и технического обслуживания.
• Обладает большим диапазоном регулировки (0,5–7 бар).

Минусы

• Мембранный редуктор давления воды может стоить в два раза дороже поршневого.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Установка редуктора

Редуктор рекомендуется монтировать в горизонтальном положении после фильтра грубой очистки: это продлит срок службы регулятора воды. Кроме того, постарайтесь расположить редуктор перед счётчиком, чтобы уберечь прибор учёта от выхода из строя. Если такая конфигурация по каким-либо причинам невозможна, допускается установка регулятора после счётчика. Для того, чтобы облегчить техническое обслуживание редуктора, поставьте до и после него отсекающие краны

1. Для установки редуктора давления воды подготовьте шлифмашину или ножовку, плашку для нанесения наружной резьбы, универсальную смазку, набор ключей, фум-ленту или уплотнительную нить.
2. Перекройте водоснабжение, убедитесь, что вода действительно не поступает в трубы.
3. Измерьте размер редуктора и двух вентилей, отрежьте фрагмент трубы и нанесите резьбу. Для этого закрепите отрезок в вертикальном положении, смажьте рабочую часть, поставьте на неё плашку и проворачивайте инструмент, пока не добьётесь нужного результата.
4. Установите вентиль, а затем редуктор, определив правильное положение по стрелке, которая нанесена на корпус устройства. После этого поставьте второй вентиль. Для герметизации намотайте на резьбовые соединения сантехническую ленту или нить. Затяните соединения подходящим ключом.
5. При необходимости установите манометр. Редуктор давления воды с манометром позволит отслеживать напряжение в водопроводной сети и легко регулировать выходные параметры.
6. Включите воду и проверьте исправность устройства.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Регулировка редуктора давления в квартире

Стандартная заводская настройка прибора — 2–3 бара. Иногда выходное давление нужно увеличить или уменьшить — в этом случае выполняется ручная регулировка редуктора давления воды.

1. Перед тем, как отрегулировать редуктор давления воды, впустите в него жидкость. Закройте вентиль на выход и откройте входной кран.
2. Возьмите ключ для регулировки и поверните им установочную головку в нижней части устройства. Чтобы увеличить давление, двигайте её по часовой стрелке. Чтобы уменьшить — против часовой. Ориентируйтесь на показатели манометра. Если у вас установлена бюджетная модель, не оснащенная измерительным прибором, исходите из того, что один виток меняет давление примерно на 0,5 бар.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Видео: устройство и регулировка редуктора давления воды

Редуктор давления воды

Источник: http://vodosnabdom. ru/vodosnabzhenie/regulyator-davleniya-vody

Рекомендации по эксплуатации

Перед тем, как установить редуктор давления воды, обязательно сверьтесь с инструкцией. Модели могут иметь небольшие, но существенные различия, влияющие на способ подключения. Если у вас нет опыта работы с сантехническими системами, рекомендуем обратиться к специалисту.

Следите за исправностью прибора. Редуктор подтекает или выходные параметры не поддаются регулировке? Это означает, что устройство вышло из строя. В этом случае его нужно демонтировать и заменить.

Не откладывайте установку и замену на потом: помните, что это вопрос не только комфорта, но и безопасности. Правильно выбранный и подключенный редуктор избавит вас от поломок и угрозы затопления.

Источник: http://diy.obi.ru/articles/redyktor-davleniya-vodi-v-kvartire-kogda-nyjen-kakoi-vibrat-kak-ystanovit-21429/

Обслуживание и ремонт

Если не получается сделать настройку параметров, значит нарушена целостность мембраны. При протекании корпуса редуктора его снимают и разбирают.

Возможно, дело в поломке пружины. Они продаются отдельно, поэтому подобная неисправность легко устранима. После ремонта регулировку в редукторе настраивают заново.

Источник: http://provodoprovod.ru/trubodel/regulyator-davleniya-vody

Коротко о главном

Ни одна водопроводная система не работает без сбоев и скачков давления в трубах, последствиями которых могут стать разгерметизация стыков, поломка оборудования, выход из строя смесителей. Избежать их поможет регулятор давления, автоматически ослабляющий напор до нормативных параметров.

В зависимости от действующего механизма, он бывает поршневым, мембранным или лабиринтным, и может устанавливаться как в самом начале внутренней магистральной разводки дома, так и непосредственно перед оборудованием, чувствительным к изменению давления воды.

Простой монтаж, продление срока службы оборудования и возможность настройки прибора на нужные значения делают его незаменимым устройством для стабильной эксплуатации системы.

Источник: http://blog.brigada174.ru/reguljator-davlenija-vody-naznachenie-konstrukcii-princip-raboty-nastrojka/

Как работает реле протока?

Как это реле работает? А работает оно лишь на включение насоса при прохождении воды через реле. Если движения воды нет, то реле сразу выключит насос. Давление тут создастся только то, которое накачал насос, верхнего предела нет, а есть только нижний.

Источник: http://akak7.ru/reduktor-davleniya-vody-kak-otregulirovat-i-nastroit-v-sisteme-vodosnabzheniya-kvartiry-2.html

Регуляторы давления воды | Город Санта-Барбара

Регуляторы давления позволяют снизить давление до желаемого уровня или уровня, подходящего для вашей частной сантехники. Регулируемая подпружиненная диафрагма внутри регулятора снижает давление до заданного уровня, прежде чем вода достигнет каких-либо сантехнических приборов в доме. Регуляторы давления воды являются важной частью вашей домашней водопроводной системы и требуются в соответствии с Сантехническим кодексом штата Калифорния.

Ваш регулятор давления, скорее всего, расположен рядом с тем местом, где ваша служебная линия от счетчика воды входит в дом, и после главного запорного клапана. Это связано с тем, что, если вам нужно починить или заменить регулятор давления воды, вы сможете просто перекрыть подачу воды в дом для этого.

Вы несете ответственность за водопроводную систему вашего дома, включая установку и техническое обслуживание регулятора давления (или наймите кого-то, кто сделает это за вас).

Манометр можно купить в местном хозяйственном или хозяйственном магазине. Навинтите манометр на нагрудник, расположенный после регулятора давления, или на нагрудник стиральной машины и включите нагрудник на максимум, чтобы измерить давление воды. Вы также можете обратиться к сантехнику, чтобы проверить это для вас.

Если вас интересует давление воды в городской системе водоснабжения, позвоните в нашу диспетчерскую службу водоснабжения по телефону (805) 564-5413, и мы предоставим вам показания давления в ближайшем к вашему дому пожарном гидранте.

В соответствии со стандартом сантехнической промышленности уровень давления воды должен поддерживаться в пределах 45-65 фунтов на квадратный дюйм.

Хорошей практикой является проверка давления воды в вашем доме не реже одного раза в год. При проверке давления воды убедитесь, что вода не используется ни внутри, ни снаружи помещения.

Заявленный срок службы регулятора давления воды составляет от 10 до 15 лет. Однако большинство производителей и специалистов по сантехнике рекомендуют заменять клапан каждые 5 лет.

Как и все сантехнические приборы и клапаны, регуляторы давления воды могут засориться и в какой-то момент выйти из строя. Если вы заметили гидравлический удар любого типа, повышенное или пониженное давление воды или другие несоответствия давления воды, проверьте регулятор давления воды, обратившись к квалифицированному сантехнику. Вы также можете проверить регулятор давления самостоятельно, используя шаги, описанные ниже.

Если давление воды постоянно низкое, можно рассмотреть возможность установки насоса повышения давления. Регуляторы давления только снижают давление до заданного значения, но не повышают давление.

С помощью подходящих инструментов вы сможете отрегулировать регулятор давления за несколько шагов. Вам понадобится гаечный ключ или отвертка и плоскогубцы, чтобы отрегулировать клапан давления. Нет необходимости отключать подачу воды для регулировки регулятора давления.

• Шаг 1: Подсоедините манометр — Навинтите манометр на нагрудник для шланга, расположенный после регулятора давления, или на нагрудник для стиральной машины, и включите нагрудник до упора, чтобы измерить давление воды. Убедитесь, что на участке не используется другая вода. Запишите показания давления и оставьте воду включенной.
• Шаг 2: Отрегулируйте винт — Полностью ослабьте контргайку с помощью гаечного ключа или плоскогубцев. Винт — это ваш регулятор, и им можно управлять, только ослабив контргайку. Винт действует как регулятор давления воды. Затягивание винта (по часовой стрелке) увеличивает давление воды, а ослабление винта (против часовой стрелки) уменьшает давление воды. Медленно, небольшими шагами затягивайте или ослабляйте винт. Проверяйте результаты на манометре каждый раз, когда затягиваете или ослабляете его. Если давление воды слишком высокое, это может привести к протечкам и постоянно работающим туалетам.
• Шаг 3. Проверьте давление  — После того, как вы отрегулируете винт до диапазона, который вы хотели бы видеть на манометре (рекомендуемый диапазон составляет от 45 до 65 фунтов на квадратный дюйм), проверьте свои смесители, душевые насадки и т. д., чтобы убедиться, изменение давления по сравнению с предыдущим. Проверьте, нет ли капающих приспособлений или текущих туалетов. Если вы обнаружите, что после регулировки регулятора показания манометра не изменились, возможно, вам необходимо заменить регулятор давления. Обратитесь за помощью к лицензированному сантехнику.

Давление воды | Clarksville, TN

Хороший, надежный источник воды необходим для качества жизни, надлежащей гигиены и противопожарной защиты. Департамент водоснабжения Кларксвилля стремится поставлять населению безопасную и надежную воду при минимальном давлении 20 фунтов на квадратный дюйм ( фунтов на кв. дюйм ), как того требует закон штата. Давление во всей системе водораспределения при нормальных условиях эксплуатации поддерживается с помощью надземных аккумулирующих баков и повысительных станций.

Напор воды различается в разных частях города в зависимости от местоположения, высоты и спроса. Сантехнические нормы города Кларксвилл требуют, чтобы владельцы недвижимости устанавливали и обслуживали регуляторы давления воды на своих объектах, расположенных в районах с высоким давлением. Высокое давление определяется как давление, превышающее 80 фунтов на квадратный дюйм . Пожалуйста, проконсультируйтесь с профессиональным сантехником для установки или ремонта.

Проверка давления воды

Вы можете запросить проверку давления, позвонив в отдел распределения воды по телефону 931-553-2497, если у вас возникли проблемы с давлением воды. Городской служащий проверит давление воды в ближайшем к дому пожарном гидранте, по возможности на счетчике воды и на внешнем кране. О результатах вам сообщат.

Пожалуйста, имейте в виду, что давление воды обычно колеблется около 10 фунтов на квадратный дюйм . Если давление воды в вашем районе находится в норме, то проблема с давлением, скорее всего, является результатом проблемы с водопроводной системой в вашем доме. Проконсультируйтесь с профессиональным сантехником, чтобы определить проблему с давлением.

Высокое давление воды

Давление воды выше 80 фунтов на квадратный дюйм может привести к тому, что дома будут расположены вблизи географически низкой точки, например, у ручья. Дома, расположенные рядом с насосными станциями, также могут испытывать повышенное давление воды. Clarksville Gas and Water не может уменьшить высокое давление воды, однако редукционный клапан давления воды ( PRV ), установленный в доме или на участке, может помочь, а также защитить вашу сантехнику.

A PRV снижает давление воды, поступающей в ваш дом, почти так же, как фильтр защиты от перенапряжений защищает ваш компьютер или телевизор. Пожалуйста, проконсультируйтесь с лицензированным сантехником, который может оценить вашу текущую водопроводную систему и порекомендовать, стоит ли Требуется PRV . Наиболее частая причина резкого повышения давления воды – неисправность регулятора давления. Регулятор давления может нуждаться в регулировке или замене. Вы можете обратиться к специалисту по сантехнике для проверки регулятора.

Симптомы

Симптомы повышенного давления могут включать:

• «Звучание» или «дребезжание» труб при отключении крана, посудомоечной или стиральной машины
• Неисправности предохранительного клапана водонагревателя
• Повторяющиеся утечки

Дополнительная информация

Если у вас есть дополнительные вопросы, позвоните местному сантехнику или в наш отдел водоснабжения по телефону 931-553-2497.
