Реле контроля уровня воды: Реле контроля уровня жидкости — купить по низкой цене реле уровня воды – интернет-магазин ВсеИнструменты.ру

Реле контроля уровня | Электротехническая Компания Меандр

 Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели расположены: регулятор задержки включения насоса «tз» обеспечивающий установку времени для режима наполнение или для режима откачки, регулятор «чувствительность» в цепи датчиков, индикатор наличия питания «U», индикатор состояния контактов встроенного реле «», аварийные индикаторы короткого замыкания цепи термисторов «КЗ» и срабатывания тепловой защиты «перегрев», два индикатора состояния датчиков уровня жидкости «Мин», «Мах». При работе реле с насосами без встроенных термодатчиков необходимо установить перемычку между клеммами Т1 и Т2. Возможно применение реле в качестве реле термозащиты для защиты от перегрева оборудования, имеющего встроенные термодатчики (термисторы или биметаллические контакты). Знакопеременное напряжение подаваемое на датчики уровня исключает диффузию металлов датчиков, что значительно увеличивает ресурс их работы.

РАБОТА РЕЛЕ

 Реле обеспечивает работу насоса в режимах наполнение или откачка в зависимости от положения регулятора задержки включения насоса.

 Работа в режиме наполнения. Режим предназначен для контроля заданного уровня жидкости и его автоматического поддержания в балластных ёмкостях исключая переполнение ёмкости. Уровень жидкости определяется сопротивлением цепи датчиков «Max», «Min». При высоком сопротивлении датчика «Мin», после подачи питания, отрабатывается задержка «t_з» и включается встроенное исполнительное реле запуская двигатель насоса. При этом включается индикатор «». Наклон характеристики (время заполнения балластной ёмкости) определяется производительностью насоса и расходом, если он производится в момент наполнения. При достижении уровня жидкости датчика «Мax» сопротивление цепи датчика падает, включается таймер задержки «t_з» и после отработки времени задержки отключается встроенное реле и двигатель насоса. Индикатор «» выключается. Реле контролирует сопротивление цепей датчиков. При увеличении сопротивления датчика «Min» включает встроенное реле. Цикл наполнения балластной ёмкости повторяется.

 Работа в режиме откачки. Режим предназначен для контроля уровня жидкости в скважине или технологической ёмкости. Режим позволят отключать насос при опорожнении ёмкости до заданного уровня, исключая холостой ход насоса.

 После подачи питания определяется уровень жидкости по показаниям датчиков «Max» «Min» и включается таймер задержки «tз». После отработки таймера «tз», если сопротивление цепи датчика «Max» низкое включается встроенное реле и насос включается, производится откачка жидкости. При увеличении сопротивления датчика «Min» включается таймер задержки «tз», после отработки времени задержки встроенное реле отключается и насос выключается. Скважина или ёмкость заполняется до момента падения сопротивления датчика «Мах», после чего процесс откачки повторяется.

 Задержка на отключение/включение насоса (t_з) обеспечивает возможность корректировки уровня жидкости в балластной ёмкости без перемещения датчика уровня, а также исключает частое включение/выключение насоса при волнении жидкости.
 Настройка срабатывания встроенного реле в зависимости от электропроводности жидкости производится переключением диапазона чувствительности и регулированием глубины погружения верхнего и нижнего электродов. Для жидкостей имеющих высокую электропроводность (морская вода, растворы кислот или щелочей) необходимо устанавливать меньший коэфф. сопротивления, для жидкостей с малой электропроводностью более высокий коэфф. сопротивления. Допускается использование контактных (поплавковых) датчиков при установке минимального коэффициента сопротивления.

 Порядок настройки. Заполнить балластную ёмкость, отрегулировать верхний электрод «Max» до включения индикатора «», при установленном коэффициенте сопротивления. Установить время задержки «t_з» из расчёта объёма балластной ёмкости и производительности насоса. Подключить электродвигатель насоса к контактам встроенного реле или к промежуточному реле. Провести пробный цикл наполнения или откачки и откорректировать коэфф. сопротивления регулятором «чувствительность» или перемещением электродов датчиков относительно желаемого уровня жидкости.

 Подключение защитной цепи производится в зависимости от типа защиты асинхронного двигателя насоса. При использовании двигателя оборудованного встроенным термореле контакты термореле подключаются к клеммам Т1-Т2. При использовании двигателя оборудованного термисторной защитой (встроенные позисторы) измерительная цепь подключается к клеммам Т2-Т0, Если тепловая защита не используется на контакты Т1-Т2 устанавливается перемычка. Контакты встроенного реле и цепи защиты двигателя имеют гальваническую развязку от цепей датчиков. Допускается вместо датчика Е0 использовать корпус ёмкости.

 ВНИМАНИЕ: При срабатывании защиты двигатель насоса отключается за 0,5 с.
 В таблице ниже представлена работа индикаторов реле в зависимости от режима работы насоса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКУ-1М

Параметр	Ед.изм.	РКУ-1М
Номинальное напряжение питания	В	AC230
Допустимое напряжение питания	В	AC170-270
Потребляемая мощность	ВА	2
Количество каналов измерения уровня жидкости	шт.	2
Чувствительность канала	кОм	5, 8, 12, 20, 30, 50, 80, 120, 200, 300
Задержка отключения/включения насоса	с	0,5, 1, 2, 4, 7, 10
Количество позисторов в измерительной цепи электромотора, не более	шт.	6
Функция контроля КЗ		есть
Сопротивление Rнагр. (выключение реле)	кОм	3,6 ± 5%
Сопротивление Rохл. (включение реле)	кОм	1,5 ± 5%
Сопротивление Rкз при КЗ позисторов (выключение реле), менее	Ом	40
Сопротивление в измерительной цепи в холодном состоянии	Ом	60 ± 5%
Максимальная длина проводки для распознавания КЗ	м	2х100 (при 0,75мм2), 2х400 (при 2,5мм2)
Время реакции, не более	с	0,5
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	3
Максимальное коммутируемое напряжение	В	250
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	Вт/ВА	750/90
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50Гц — 1мин)
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		1 переключающий
Диапазон рабочих температур	0C	-25. ..+55 (УХЛ4)
Температура хранения	0C	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25 0C)
Высота над уровнем моря	м	2000
Режим работы		круглосуточный
Рабочее положение в пространстве		произвольное
Габаритные размеры	мм	35х90х63
Масса	кг	0,2

Реле контроля уровня Контур-М.

Измерение и контроль уровня воды и др. жидкости.

Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:

– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;

– управления насосом, пополняющим накопительный или напорный резервуар;

– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;

– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Применение реле уровня

Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:

— автоматической откачки воды в погребе;

— автоматического наполнения резервуара для полива или душа на даче;

— управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.

Датчики для реле уровня

– кондуктометрические датчики;

– механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).

При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).

Примеры подключения датчиков к прибору

Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.

Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.

Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.

Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.

Алгоритмы работы реле контроля уровня:

– докачивание до верхнего уровня;

– откачивание до нижнего уровня;

– докачивание по двум датчикам уровня;

– откачивание по двум датчикам уровня.

См. также: Контроллер уровня универсальный (14 алгоритмов) Контур-У
Кондуктометрические датчики уровня и протечки

Реле контроля уровня РКУ, Автоматизация и управление, online, заказ, 2015

Реле контроля уровня РКУ, Автоматизация и управление, online, заказ, 2015

Включите в вашем браузере JavaScript!

Назначение:

• Для контроля и поддержания заданного уровня токопроводящих жидкостей, управления электродвигателями насосных установок, управление электромагнитными клапанами, задвижками и вентилями.

Применение

• Контроль уровня жидкости в колодцах, резервуарах, цистернах, бассейнах, танкерах, канализационных стоках.

Краткие характеристики

• Реле используют для контроля уровня следующих жидкостей: вода (водопроводная, родниковая, дождевая, морская), жидкости с низким содержанием алкоголя (пиво, вино и др.), молоко, кофе, сточные воды, жидкие удобрения.
• Не использовать для следующих жидкостей: дистиллированная вода, бензин, керосин, масло, этиленгликоль, краски, сжиженный газ.
• Реле имеют переключающие контакты, что позволяет использовать их для работы насосов как в режиме наполнения, так и в режиме слива.
• Для работы реле необходимо применять датчики контроля уровня, приобретаются отдельно

Особенности

Название	Артикул	Фото	Отличительные особенности
РКУ-02	SQ1507-0003		Стандартное реле для работы с 3-мя датчиками контроля уровня
РКУ-03	SQ1507-0004		Предназначено для работы с 6-ю датчиками контроля уровня: 3 датчика ставится в резервуар, 3 датчика в скважину. Реле подключает насос для перекачки жидкости из скважины в резервуар, при падении уровня жидкости в скважине производит защитное отключение насоса.
РКУ-04	SQ1507-0005		Предназначено для работы с 2-мя насосами при установке в колодцах: при достижении жидкостью нижнего уровня включается один из насосов, при достижении верхнего уровня – одновременно подключаются оба насоса.

Lovato Electric | Energy and Automation

Choose your country Выберите страну…Глобальный сайт—————-CanadaChinaCroatiaCzech RepublicGermanyFranceItalyPolandRomaniaSpainSwitzerlandTurkeyUnited Arab EmiratesUnited KingdomUnited States—————-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua And BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia And HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (keeling) IslandsColombiaComorosCongoCongo, The Democratic Republic Of TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (malvinas)Faroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard Island And Mcdonald IslandsHoly See (vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaInternationalIran, Islamic Republic OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Democratic People’s Republic OfKorea, Republic OfKosovoKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, The Former Yugoslav Republic OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States OfMoldova, Republic OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory, OccupiedPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Kitts And NevisSaint LuciaSaint Pierre And MiquelonSaint Vincent And The GrenadinesSamoaSan MarinoSao Tome And PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia And The South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard And Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province Of ChinaTajikistanTanzania, United Republic OfThailandTogoTokelauTongaTrinidad And TobagoTunisiaTurkeyTurkmenistanTurks And Caicos IslandsTuvaluUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUnited States Minor Outlying IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin Islands, BritishVirgin Islands, U. s.Wallis And FutunaWestern SaharaYemenZambiaZimbabwe

LOVATO Electric S.p.A. Via Don E. Mazza, 12 — 24020 Gorle (BG) ITALY Cap. Soc. Vers. Euro 3.200.000 Cod. Fisc. e Part. IVA n. 01921300164 ID. NO. IT 01921300164

Реле контроля уровня жидкости Impuls GRL

Общая информация

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-02 предназначено контроля уровня жидкости в цистернах, емкостях, колодцах и пр. с выдачей сигнала управления для включения откачивающего или закачивающего насоса.
Работа основана на изменении сопротивления проводящей жидкости между датчиками-электродами. Для предотвращения износа электодов и электролиза жидкости на электроды подается переменное напряжение около 10Гц. Устройство может работать в одноуровневом или двухуровневым режиме. Задержка срабатывания устанавливается плавно. Реле имеет изолированный переключающий релейный контакт для коммутации нагрузки.

Отличительные особенности

• Гальваническая развязка датчиков уровня от сети
• Одноуровневый или двухуровневый режим
• Режим закачивания или откачивания
• Регулируемая чувствительность
• Регулируемая задержка выхода
• Индикация питания (зеленый), выхода (красный)
• Непосредственное крепление на DIN-рейку

Скачать прайс лист на реле контроля уровня жидкости GRL8-02

Вы можете реле контроля уровня GRL8-02 купить в нашем офисе за наличные или заказать с доставкой нажав кнопку.

Применение и работа реле контроля уровня жидкости GRL8-02

Реле контроля уровня жидкости GRL8-02 представляет собой устройство применяемое для поддержания постоянного уровня жидкости в резервуаре. К прибору подключаются металлические датчики-электроды, которые на небольшом расстоянии друг от друга помещаются вертикально в жидкость на разную глубину. К электродам особых требований не предъявляется (можно использовать из обычной нержавейки). Для четкой работы устанавливают нужную чувствительность устройства регулятором на передней панели.

В одноуровневом режиме используются 2 электрода. Электрод Max помещают на глубину максимального уровня, электрод С (Common) помещают глубже. При одноуровневом режиме закачивания (pump up) выход активируется при падении уровня жидкости ниже Max (включение закачивающего насоса). При одноуровневом режиме откачивания (pump down) выход активируется при возрастании уровня жидкости выше Max (включение откачивающего насоса). Для устранения лишних срабатываний при волнении жидкости устанавливают задержку включения (t on) или выключения (t off) выхода.

В двухуровневом режиме используются 3 электрода. Электроды Max и Min помещают на глубину максимального и минимального уровня соответственно. Электрод С помещают глубже остальных. При двухуровневом режиме закачивания (pump up) выход включается при падении уровня жидкости ниже минимального (включение закачивающего насоса) и выключается при максимальном уровне. При двухуровневом режиме откачивания (pump down) выход включается при повышении уровня жидкости выше максимального (включение откачивающего насоса) и выключается при минимальном уровне.

Технические характеристики

Модель	GRL8-02
Напряжение питания (A1-A2)	24-240 В AC/DC
Потребляемая мощность	<2 Вт
Время задержки	0.5….10с
Регулировка чувствительности (вх сопротивление)	5….100 кОм
Напряжение на датчиках	<3.5 В AC
Ток датчиков	<0.1 мА
Макс время отклика при изменении уровня	400мс
Выход	замыкающий контакт реле
Коммутируемый ток	<10А ~220В AC
Общее кол-во переключений	>5х10^6
Крепление	На Din-рейку
Рабочая температура и влажность воздуха	-20. ..+55°С, 48-85%
Размеры (высота-ширина-глубина)	90 х 18 х 65 мм
Масса	72 г

Назначение индикаторов и переключателей

Схемы подключения и временные диаграммы

Схема подключения для одноуровневнего и двухуровнего режима

Одноуровневый режим закачивания с задержкой включения — pump up t on

Одноуровневый режим откачивания с задержкой включения — pump down t on

Одноуровневый режим закачивания с задержкой выключения — pump up t off

Одноуровневый режим откачивания с задержкой выключения — pump down t off

Двухуровневый режим закачивания — pump up и откачивания — pump down

Размеры

Общая
Тип подключения:реле	Материал корпуса:пластик
Ток нагрузки:<16А	Напряжение питания:12-240V AC/DC
Индикация срабатывания:светодиодная	Способ монтажа:защелкой на Din-рейку
Габаритные размеры:90x18x65мм	Масса:72г
Рабочая температура:-10. ..+50°С

Оформление заказа

Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: [email protected] (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.

Оплата выставленного счета

Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.

Получение оплаченного товара

Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.

Доставка оплаченного товара

Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.

Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).

Реле контроля уровня воды Овен (комплект)

Описание товара

Система контроля уровня Овен (комплект) САУ-М7 — предназначена для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидкости в бассейна и позволяет автоматизировать процесс поддержания уровня наполнения, долива воды бассейна, обеспечивает защиту насоса фильтрации от сухого хода при режиме фильтрации.

Комплектация: 3 датчика ДС-1950, 3 электрода к датчикам «Овен» (L = 195 см)

Лицевая панель Овен САУ – М7, элементы:

1. Индикатор СЕТЬ — сигнализирует о наличии сетевого напряжения на приборе и исправности его встроенного блока питания.

2. Индикатор УРОВЕНЬ — сигнализируют о достижении жидкостью уровня установки соответственно длинного, промежуточного и короткого электродов датчика.

3. Индикатор РАБОТА — сигнализирует о включении в работу реле регулятора уровня.

4. Индикатор АВТ. — сигнализирует о работе прибора в автоматическом режиме.

5. Индикатор АВАРИЯ — сигнализирует о возникновении в системе аварийной ситуации.

6. Кнопка АВТ. — включает в работу прибор в автоматическом режиме.

7. Кнопка ПУСК — включение реле регулятора уровня вне зависимости от датчиков уровня жидкости.

8. Кнопка СТОП — выключение реле регулятора уровня.

Технические характеристики:

Напряжение (переменное или постоянное): 220 В (-15%..+10%)

Макс. потребляемая мощность: 5 Вт

Макс. нагрузка на контакты встр. реле при напр. 220 В: 8 А

Максимальный ток: 0.03 А

Количество выходных встроенных реле: 2 шт

Класс изоляции: Класс 0

Степень защиты: IP44

Температура внешнего воздуха: 0. .+35°C

Влажность внешнего воздуха: не более 60%

Сопротивление жидкости для срабатывания канала контроля: меньше 500 кОм

Вес: 0.7 кг

Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку 2-х уровневый Евроавтоматика F&F PZ-829

Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку

Реле для поддержания заданного уровня в токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и управления электродвигателями насосных установок.

ВНИМАНИЕ! Прибор не используется для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.

Принцип работы

Контроль наличие жидкости на двух уровнях. При снижении уровня жидкости ниже минимального, контакты реле Rmin находятся в позиции 11-12, контакты реле Rmax в позиции 8-9.

При достижении жидкостью верхнего уровня, контакты реле Rmax переключаются в позицию 7- 8, а контакты Rmin в позицию 10-11. В таком положении они находятся до снижения уровня ниже минимального

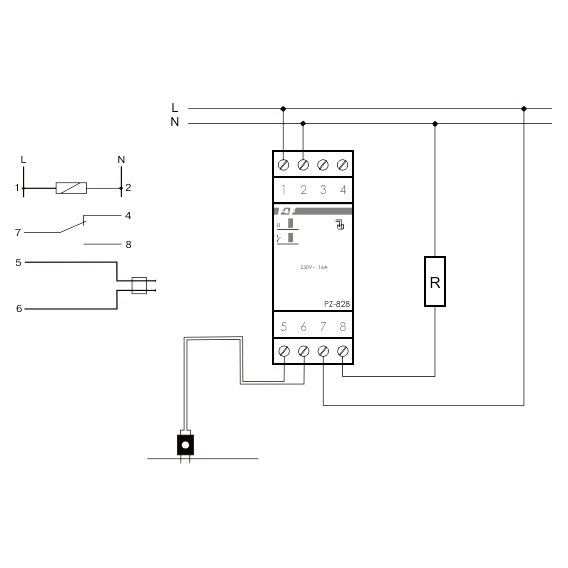

Схемы

A . Наполнение резервуара

В. Откачка из резервуара

Технические параметры

Схема с размерами

Датчик

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F.

Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями. Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F

Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку 2-х уровневый Евроавтоматика F&F
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида.
Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления.
Описание на данной странице не является публичной офертой.

Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку 2-х уровневый Евроавтоматика F&F — цена, фото, технические характеристики. Для того,
чтобы купить Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку 2-х уровневый Евроавтоматика F&F
в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут.
Для того чтобы купить Реле контроля уровня 220В 2х16А AC1 2P на DIN-рейку 2-х уровневый Евроавтоматика F&F оптом, свяжитесь с нашим
оптовым отделом по телефону +7 (495) 664-64-28

Использование реле контроля уровня жидкости

Реле контроля уровня жидкости

обнаруживают и контролируют уровни проводящих жидкостей, таких как пресная вода, морская вода, сточные воды и кофе (другие жидкости см. В таблице ниже). Они подают сигнал низкого напряжения (обычно импульсный 5 В постоянного тока для предотвращения проблем с гальваникой) на зонд или зонды и общее соединение на резервуаре. Проводящие свойства жидкости замыкают цепь между зондом и общим соединением, когда жидкость контактирует с обоими.Эти реле определяют значение сопротивления между зондом (-ами) и общим проводом. Они сравнивают значение измеренного сопротивления с уставкой регулируемого потенциометра, предусмотренного на изделии. Типичные значения сопротивления различных жидкостей показаны в таблице ниже.

Датчики обычно представляют собой коррозионно-стойкие электроды из нержавеющей стали без движущихся частей. Они могут быть изготовлены из любого проводящего материала любой формы и размера. Соединения, показанные ниже, выполняются между клеммами реле контроля уровня жидкости, датчиком или датчиками и общим соединением. Если резервуар непроводящий или изолированный, необходимо установить дополнительный зонд в качестве общего соединения, где он всегда будет погружен в воду.

В зависимости от конкретной функции устройства (накачка или откачка, одиночный или двойной датчик), выход SPDT используется для включения или выключения насосов, соленоидов или клапанов для понижения, повышения или поддержания уровня жидкости в бак.Он также может подавать сигнал тревоги, присутствует ли жидкость или нет.

Типичные области применения включают слив или заполнение резервуара, отсечку низкого уровня (бойлеры или нагреватели), отключение насоса и сигнализацию наличия жидкостей.

Работа реле контроля уровня жидкости

Одиночный зонд

Накачка (заполнение): Когда уровень жидкости опускается ниже датчика, начинается фиксированная задержка по времени, и светодиод мигает красным. Эта временная задержка предотвращает быстрое переключение выходного реле и его нагрузки.По окончании задержки выходное реле срабатывает, и светодиод горит красным светом. Насос ВКЛЮЧЕН для заполнения бака. Реле остается под напряжением, пока уровень жидкости не поднимется и не коснется датчика. Выходное реле обесточивается, выключая насос, и остается обесточенным, а светодиод горит зеленым, пока уровень жидкости не упадет ниже уровня датчика.

Откачка (слив): Когда уровень жидкости поднимается и касается датчика, начинается фиксированная задержка по времени, и светодиод мигает красным.Эта временная задержка предотвращает быстрое переключение выходного реле и его нагрузки. По окончании задержки выходное реле срабатывает, и светодиод горит красным светом. Насос включен, чтобы слить воду из бака. Реле остается под напряжением до тех пор, пока уровень жидкости не упадет ниже уровня датчика. Выходное реле обесточивается, насос выключается, и остается обесточенным, а светодиод горит зеленым, пока уровень жидкости не поднимется и не коснется датчика.

Зачем нужны реле с одним датчиком?

Для поддержания уровня жидкости на одном уровне.Дифференциал выше (откачка) или выше (накачка) одиночного уровня продиктован временной задержкой перед срабатыванием реле — более длительная задержка позволяет большее изменение уровня; более короткая задержка дает меньшую вариацию.

Двойной зонд

Накачка (наполнение): Когда уровень жидкости опускается ниже датчика низкого уровня, срабатывает выходное реле и загорается красный светодиод. Насос ВКЛЮЧЕН для заполнения бака. Реле остается под напряжением, пока уровень жидкости не поднимется и не коснется датчика высокого уровня.Выходное реле обесточивается, выключая насос, и остается обесточенным, а светодиод горит зеленым, пока уровень жидкости снова не упадет ниже датчика низкого уровня.

Откачка (слив): Когда уровень жидкости поднимается и касается датчика высокого уровня, срабатывает выходное реле и горит красный светодиод. Насос включен, чтобы слить воду из бака. Реле остается под напряжением до тех пор, пока уровень жидкости не упадет ниже датчика низкого уровня. Выходное реле обесточивается, выключая насос, и остается обесточенным, а светодиод горит зеленым, пока уровень жидкости не поднимется и не коснется датчика высокого уровня.

Зачем нужны реле с двумя датчиками?

Для подъема или опускания жидкости между двумя уровнями — ВЫСОКИЙ и НИЗКИЙ. Использование реле контроля уровня с двумя датчиками обычно допускает больший разброс между уровнями, чем реле с одним датчиком.

За дополнительной информацией обращайтесь в Macromatic Controls.

Создайте простой контроль уровня воды: 8 шагов (с изображениями)

Поместите собранную плату контроллера на изолированную поверхность, такую ​​как папка для файлов или записная книжка, на рабочем столе, чтобы избежать короткого замыкания паяных соединений любым оставшимся проводящим материалом, который все еще остается на вашем рабочем столе. рабочая поверхность.Возьмите пару отрезков проволоки диаметром 24 AWG в один фут и зачистите концы. Вставьте один конец провода в клемму, помеченную как «Земля», затем вставьте другой провод в клемму, помеченную как «Защита уровня насоса», оставив другие концы свободными, не касаясь друг друга.

Это тест с тем же источником питания постоянного тока, который использовался на шаге 6. Подключите его таким же образом для подачи питания на схему. На этом этапе CD4001 уже должен быть вставлен в гнездо. После подачи питания на плату и при условии, что все было правильно собрано, должен загореться красный светодиод.Если вы соедините два зачищенных конца ранее подключенных проводов, красный светодиод должен погаснуть, а зеленый светодиод должен загореться, и должен быть слышен один щелчок, исходящий от реле. Разделение концов проводов должно привести к выключению зеленого светодиода и красного светодиода, при этом будет слышен еще один щелчок реле, когда оно обесточивается. Это доказывает, что схема работает.

Возьмите небольшую неглубокую емкость и наполните ее водой. Когда цепь все еще находится под напряжением, красный светодиод включен и два провода не соприкасаются друг с другом, окуните оба зачищенных конца в емкость с водой.Красный светодиод должен погаснуть, а зеленый светодиод должен загореться с одним щелчком, услышанным от реле. Вытащите провода из воды и зеленый светодиод должен погаснуть, красный светодиод должен загореться со щелчком, слышимым от реле. Если все идет как указано, значит, все работает правильно.

Тест трансформатора переменного тока:

Теперь пора проверить, будет ли контроллер работать с напряжением 12 В переменного тока, поступающим от трансформатора 120 В / 12 В 250 мА. Подключите выводы трансформатора 12 В переменного тока к разъему, помеченному как вход 12 В переменного тока.Подключите первичную обмотку трансформатора через удлинитель к розетке, и плата должна работать так же, как и с источником постоянного тока. Если это так, то пора перейти к следующему тесту.

Тестовое моделирование водяного насоса:

Возьмите еще одну пару проводов примерно той же длины, что и провода, уже подключенные к плате контроллера, зачистите их концы и вставьте один в клемму «Низкий уровень», а другой в клемму « Терминал высокого уровня. Когда защитный провод насоса и провода заземления уже погружены в емкость для воды, должен гореть зеленый светодиод.Окуните конец провода «низкого уровня» в ту же воду, и зеленый светодиод должен по-прежнему гореть, затем опустите провод «высокого уровня» также в тот же резервуар с водой, и зеленый светодиод должен погаснуть со щелчком, слышимым от реле. Это имитирует заполнение насосом резервуара для воды. Чтобы имитировать потребление воды при понижении уровня воды, снимите провод «Высокий уровень» с емкости для воды, и ничего не должно произойти. Затем отсоедините провод «низкого уровня» от емкости для воды, и зеленый светодиод должен загореться, а реле должно активировать водяной насос, и цикл повторится.

Если тесты прошли успешно, теперь контроллер можно использовать в реальных условиях. Перед тем, как это сделать, приобретите подходящий корпус, чтобы не было горячего напряжения. Электроды в резервуаре для воды можно размещать вертикально сверху вниз в воду. Чтобы избежать коррозии, рекомендуется использовать электроды из нержавеющей стали для увеличения срока службы. Если электроды проходят сквозь стенку резервуара, плотно закройте их, чтобы избежать утечек.

Проект контроля уровня воды | Jameco строит

Время сборки: 1-2 часа
Сложность: Средний
Дизайнер: rlarios

Разработайте простой контроллер воды, в котором электроды необходимы для определения высокого и низкого уровня воды в резервуаре.Когда уровень воды опускается ниже электрода низкого уровня, водяной насос запускается и останавливается, когда уровень воды касается электрода высокого уровня.

Есть третий электрод, который используется для определения уровня воды из бака всасывающего патрубка насоса. Если этот электрод не обнаруживает воду, то насос не может работать, защищая его от выгорания. Вы должны поставить свой собственный водяной насос для этого электронного проекта.

Этот комплект электроники предназначен для работы с таким оборудованием, как водяные насосы с сетевым приводом или реле стартера двигателя и / или контакторы при более низких управляющих напряжениях.Сетевое напряжение опасно и при неправильном обращении может привести к травмам или смерти. Если вы не знакомы или не работали с оборудованием, работающим от сети, попросите квалифицированного электрика выполнить за вас силовую проводку. Этот комплект носит образовательный характер и может использоваться с оборудованием, работающим от сети, если соблюдаются Национальные правила по электротехнике.

Создайте собственный контроллер уровня воды

Необходимые инструменты и компоненты:


Паяльник
Припой
Инструмент для зачистки проводов и резак
Плоскогубцы
Рулон проволоки 24AWG на 100 футов
Настенный адаптер переменного тока в переменный
Маленькая плоская отвертка

Шаг 1 — Схема с номерами компонентов схемы

Шаг 2 — Проверка деталей

Прежде чем паять что-либо на место, убедитесь, что у вас есть все необходимые детали. Детали для проверки

Припой пассивные компоненты

Шаг 3 — Припаиваем пассивные компоненты

Припаяйте R1, R2 и R3, которые являются частью входных сигнальных цепей. Эти резисторы имеют сопротивление 2,2 МОм. Затем припаяйте R4 (резистор 4,7 кОм), который является базовым резистором для транзистора Q3, задачей которого является включение-выключение реле RLY1.

Далее припаиваем R5 (эмиттерный резистор 120 кОм) к Q1. R8 (резистор 15 кОм), который соединяет коллектор Q1 с базой Q2. Эти два транзистора предназначены для включения красного светодиода для визуальной индикации низкого уровня воды на всасывающем отверстии насоса.Припаяйте R6 и R7 (резисторы 470 Ом 1/2 Вт), которые являются ограничителями тока LED1 и LED2.

Теперь вставьте электролитические конденсаторы C1 (330 мкФ) и C2 (200 мкФ) в соответствующие отверстия, обращая внимание на маркированный отрицательный вывод конденсаторов для полярности перед пайкой на место. Вставьте развязывающий конденсатор C3 (1 мкФ), следуя тем же инструкциям, что и для C1 и C2.

Шаг 4 — Установите компоненты блока питания и гнездо IC.

Перед установкой диодов убедитесь, что они правильно ориентированы по полярности.Черная полоса на корпусе диода говорит о том, что катодом является свинец. На печатной плате также должна быть отметка, обозначающая катод.

Вставьте выпрямительный диод D1 в предназначенное для него место и припаивайте по одному выводу за раз. Закрепите радиатор между паяным соединением и корпусом выпрямителя. Этот радиатор будет поглощать избыточное тепло и сохранять полупроводник в холодном состоянии, чтобы избежать преждевременного сокращения срока его службы.

Перед пайкой другого вывода того же полупроводника подождите примерно 15–30 секунд, чтобы выпрямитель остыл, прежде чем продолжить работу с другими выводами выпрямителя.Перед пайкой любого полупроводникового вывода всегда используйте прикрепляемый радиатор. То же самое проделайте с выпрямителями D2, D3 и D4.

Диод D5 не предназначен для работы в качестве выпрямителя источника питания, а является тем же устройством, что и ранее паяные выпрямители. Припаяйте диод к разъему D5, обращая внимание на то, куда идет катод. Функция D5 заключается в защите транзистора Q3 от обратного напряжения катушки реле, когда он обесточен.

Установите 7812T на место и перед пайкой его первого вывода используйте тот же зажимной радиатор между паяным соединением и корпусом регулятора.После пайки первого вывода подождите несколько секунд, чтобы устройство остыло. Коснитесь регулятора 7812T, чтобы убедиться, что он не слишком горячий, прежде чем переходить к следующему выводу, и так далее, пока не закончите с третьим и последним выводом регулятора.

Установите 14-контактный разъем IC и припаяйте его на место. Используйте ровно столько припоя для каждого контакта, чтобы соседние контакты не закорачивались вместе с излишками припоя. Обратите внимание на положение выемки на одной стороне.

Установите компоненты блока питания и гнездо IC

Проверка работы источника питания

Шаг 5 — Проверка работы источника питания

Используя внешний источник питания + 15 В постоянного тока (или две батареи + 9 В последовательно) и пару зажимов типа «крокодил», подключите (+) выход этого источника питания к аноду D1, а выход GND источника питания к катоду. из D4.Измерьте напряжение между контактами 7 (gnd) и 14 (Vdd) разъема IC, которое должно быть +12 В ± 2%. Если этот тест напряжения окажется успешным, переходите к следующему шагу.

Шаг 6 — Установка транзисторов и светодиодов

Установите транзисторы 2N3904 NPN в положения Q1 и Q3, убедившись, что все клеммы вошли в соответствующие отверстия. Прикрепите защелкивающийся радиатор перед пайкой каждого вывода нужным количеством припоя и подождите не менее 20-30 секунд, прежде чем переходить к следующему.
поводок того же устройства.Сделайте то же самое с транзистором 2N3906 PNP в позиции Q2.

Установите зеленый светодиод в положение LED1. Более короткий вывод — это катод, и он должен идти туда, где катодный вывод отмечен на печатной плате. Если светодиоды поменять местами, они не загорятся. Прикрепите зажимной радиатор к выводу, который вы будете паять первым, подождите 20-30 секунд, прежде чем
пайка анода. Проделайте то же самое с красным светодиодом в положение LED2.

Установка транзисторов и светодиодов

Завершение сборки

Шаг 7 — Завершение сборки

Эти разъемы имеют две клеммы.Установите по одному разъему в положения X1 и X4 и припаяйте их так, чтобы клеммы были обращены к краю печатной платы. Эти разъемы имеют скользящую кромку с одной стороны и канавку с другой. Возьми
оставшиеся два разъема и соедините их, вставив выступ одного разъема в паз другого разъема, чтобы они оставались прикрепленными, вставьте их в положения X2 и X3 и припаяйте на месте так, чтобы клеммы также были обращены к краю печатной платы. Установите реле в положение RLY1 и припаяйте его на место.На этом сборка комплекта завершена.

Шаг 8 — Тестирование Тестирование Тестирование

Поместите собранный комплект на изолированную поверхность, чтобы избежать короткого замыкания паяных соединений токопроводящим материалом, который может находиться на вашей рабочей поверхности. Зачистите концы пары отрезков провода 24AWG длиной один фут. Вставьте один конец в клемму, помеченную как «Земля», затем вставьте другой провод в клемму, помеченную как «Защита уровня насоса», оставив другие концы свободными, не касаясь друг друга. Это тест с тем же источником питания постоянного тока, который использовался на шаге 4.Подключите его таким же образом, чтобы включить цепь.

На этом этапе CD4001 уже должен быть вставлен в гнездо. После подачи питания на плату и при условии, что все было правильно собрано, красный светодиод должен загореться. Если вы соедините вместе два зачищенных конца ранее подключенных проводов, красный светодиод должен погаснуть, а зеленый светодиод должен включиться, и должен быть слышен один щелчок, исходящий от реле. Разделение концов проводов должно привести к выключению зеленого светодиода и включению красного светодиода, при этом будет слышен еще один щелчок реле, когда оно обесточивается.Это доказывает, что схема работает.

Наполните небольшой неглубокий контейнер водой. Когда цепь все еще находится под напряжением, красный светодиод включен и два провода не соприкасаются друг с другом, окуните оба зачищенных конца в емкость с водой. Красный светодиод должен погаснуть, а зеленый светодиод должен загореться с одним щелчком, услышанным от реле. Вытащите провода из воды и зеленый светодиод должен погаснуть, красный светодиод должен загореться со щелчком, слышимым от реле. Если все идет как указано, значит, все работает правильно.

Тест настенного адаптера переменного тока в переменный ток

Теперь пришло время проверить, будет ли комплект работать с напряжением 12 В переменного тока, поступающим от настенного адаптера переменного тока в переменный. В комплект нашего контроллера насоса не входит переходник с вилкой, поэтому отрежьте вилку от шнура сетевого адаптера и зачистите концы, которые должны быть выходом адаптера на 12 В переменного тока. Подключите эти провода 12 В переменного тока к разъему, помеченному как вход 12 В переменного тока. Подключите настенный трансформатор к розетке, и плата должна работать так же, как с источником питания постоянного тока.Если это так, то пора перейти к следующему тесту.

Тестовое моделирование: водяной насос

С другой парой проводов примерно такой же длины, как провода, уже подключенные к вашему комплекту, зачистите их концы и вставьте один в клемму «Низкий уровень», а другой — в клемму «Высокий уровень». С защитой насоса и заземляющими проводами, уже погруженными в
емкость для воды, должен гореть зеленый светодиод. Окуните конец провода «низкого уровня» в ту же воду, и зеленый светодиод должен по-прежнему гореть, затем опустите провод «высокого уровня» также в тот же резервуар с водой, и зеленый светодиод должен погаснуть со щелчком, слышимым от реле.Это имитирует заполнение насосом резервуара для воды. Чтобы имитировать потребление воды при понижении уровня воды, снимите провод «Высокий уровень» с емкости для воды, и ничего не должно произойти. Затем отсоедините провод «низкого уровня» от емкости для воды, и зеленый светодиод должен загореться, а реле должно активировать водяной насос, и цикл повторится.
Окончательная установка

Шаг 9 — Окончательная установка

Теперь вам понадобится внешний настенный трансформатор на 12 В переменного тока для подачи питания на комплект.Вам также понадобится подходящий корпус, который можно найти в каталоге Jameco. Вам нужно будет протянуть провода между комплектом и резервуаром для воды и резервуаром для воды насоса, как показано на схеме. На этой схеме показаны тонкие металлические стержни, вставленные в стенки резервуаров для простоты. Вы можете как-то разместить стержни вертикально сверху резервуара, убедившись, что эти стержни не соприкасаются друг с другом.

Если вы предпочитаете просверливать стенки резервуара, убедитесь, что используемые стержни или болты должным образом герметизированы, чтобы избежать утечек из-за давления воды на стенки резервуара.После выполнения соединений контроллер должен работать без проблем, показывая, когда насос работает или когда насос защищен из-за низкого уровня на всасывании насоса.
