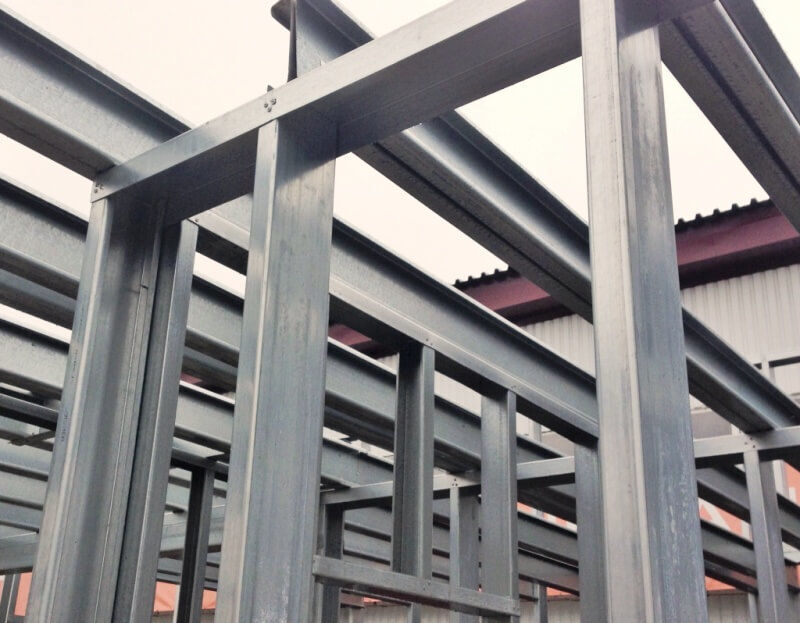

представляет легкий вспомогательный каркас, располагаемый между колоннами основного каркаса. Он воспринимает массу стенового заполнения и ветровую нагрузку и передает их на элементы основного каркаса.Конструкции фахверка могут состоять только из колонн и элементов, обеспечивающих их устойчивость, и из колонн и ригелей с элементами обеспечения устойчивости (рис. XIV-1, а, б). Первая конструктивная схема используется в основном при панельных конструкциях стен зданий, имеющих ограниченную высоту. Вторая конструктивная схема характерна для высоких и протяженных самонесущих стен из кирпича и мелких блоков, ослабленных проемами окон, ворот, а также для стен из легких навесных панелей горизонтальной и вертикальной разрезки и из листовых материалов.В одноэтажных зданиях для устройства торцевых и продольных фахверков применяют сборные железобетонные или стальные колонны.
Сборные железобетонные колонны выполняют сплошными и ступенчатыми квадратного или прямоугольного сечения (рис. XIV-l,e). Сплошные колонны имеют сечение от 300 х 300 до 600 х 400 мм (через 100 мм), а ступенчатые: в пределах высоты от пола до низа стропильных конструкций — от 400 х 300 до 600 х 400; в пределах высоты стропильных конструкций — 300 х 300 и 300 х 400 мм. Длина колонн рассчитана на их использование в зданиях высотой до 14,4 м включительно. Ступенчатые колонны применяют в зданиях выше 10,8 м. Верхнюю часть колонн фахверков крепят к стропильным конструкциям гибкими шарнирами, что обеспечивает передачу только горизонтальных (ветровых) усилий от стоек фахверка на основной каркас.Стальные колонны фахверка в зависимости от высоты здания могут быть выполнены: из обычных, широкополочных или сварных двутавров; из двух швеллеров или двух уголков, образующих замкнутое прямоугольное сечение; сквозного сечения по типу основных колонн каркаса. I верхней части, выше низа несущих конструкций покрытия, к фахверковым колоннам крепят надставки, посредством которых через гибкие шарниры передаются горизонтальные усилия на несущие конструкции покрытия (рис.
XIV-2, сечение 1-1). Колонны опирают на самостоятельные фундаменты или в случае расположения рядом с основными колоннами каркаса — на фундаменты последних (рис. XIV-2, сечение 3-3).Ригели фахверка разделяют на несущие и ветровые. Несущие ригели воспринимают нагрузки от стен и ветра, а ветровые — только от ветра. Расположение ригелей фахверка зависит от материала и типа стеновых конструкций, а также габаритов и количества проемов. Для стен из кирпича и мелких блоков расстояние между ригелями по высоте на глухих участках ограничивают и, например, при толщине стен в 1/2 кирпича принимают не более 3/4 пролета ригеля. Ригели выполняют: ветровые — из одиночных прокатных швеллеров и двутавров или гнутых швеллеров; несущие — составными из двутавров, усиленных швеллерами, а также в виде ферм. Сечения ригелей над проемами ворот увязывают с механизмами открывания, а над оконными проемами — с конструкциями заполнения проемов (переплеты, профильное стекло и др.). В зданиях оборудованных мостовыми кранами, конструкции торцевого фахверка используют как элемент обслуживания и ремонта кранов (рис.
XIV-2, сечение 2-2).Рис. XFV-2. Фахверк при стальном каркасе (схема торцевого фахверка и детали):1 — фахверковая колонна; 2 — ригель фахверка; 3 — ремонтная площадка крана; 4- надставка; 5- насадка; 6- парапет; 7- гибкий шарнир; 8- стропильная ферма; 9- связи по верхнему и нижнему поясам ферм; 10- рифленая сталь; 11 -ограждение; 12 — цементно-песчаный раствор; 13 — фундамент
1РДР 6-86-70 АIVк по стандарту: Серия 1.020.1-4
увеличить изображение
Стандарт изготовления изделия: Серия 1.020.1-4
Ригель 1РДР 6-86-70 АIVк железобетонный строительный материал, высокой прочности. Ригель разработан для сооружения перекрытия из ребристых плит для зданий и сооружений различного назначения. Ригель представляет собой балку снабженную полками для опоры плит. Ригель разработан с высотой сечения 600 мм. Выпуск ригелей регламентирует Серия 1.
020.1-4. Согласно, нормативного документа ригели разделяются на два типа:
— с двумя полками или рядовые, они устанавливаются у деформационного шва;
— с одной полкой, устанавливаются у торцов здания.
Ригели пролетом 9.0; 6.0 метров изготавливают с предварительно напряженным армированием, ригели с длиной 3.0 метра без предварительного напряжения. Ригели рассчитаны как конструктивные элементы поперечных рам с жесткими узлами. Применение изделий допускается в неагрессивной, слабоагрессивной, среднеагрессивной и агрессивной среде газового воздействия.
Расшифровка маркировки
Маркировка разработана согласно ГОСТ 29009-78. Маркировка это условное обозначение изделия, состоящее из буквенно — числовых групп, каждая из групп несет характерную информацию о ригеле. Рассмотрим на конкретном примере маркировку ригеля 1РДР 6-86-70 АIVк где:
1.
1 индекс типоразмера ригеля;
2. РДР буквенное обозначение;
3. 6 высота сечения ригеля, в дм.;
4. 86 длина ригеля, в дм.;
5. 70 нагрузка;
6. AIV класс напрягаемой арматуры;
7. к — индекс расположения ригеля в конструкции здания.
В маркировку возможно внесение дополнительных индексов «к»; «с»; «д»; «ф»; «л» в конце обозначения. Данные индексы указывают на расположение ригелей в конструкции здания: «к» — в крайнем пролете; «с» — среднем пролете; «д» — у деформационного шва; «ф» — для установки фахверка; «л» — у лестничной клетки.
Материалы и производство
Производственный процесс ригеля предусмотрен в технологически оборудованном месте. Для формования изделий используются металлические формы.
Все материалы для производства перед использованием проверяются на качество. Для бетонирования изделий используется тяжелый бетон марок 400 (класс В30), марок 500 (класс В40). Состав бетонной смеси должен удовлетворять условиям будущего эксплуатирования. Для упрочнения ригеля в него закладывается арматурный каркас из предварительно напряженной арматуры, класса ATVk по ГОСТ 10884-81. Предварительное напряжение арматуры может выполняться двумя способами электротермическим или механическим. Для сопряжения с другими конструктивными элементами в тело ригеля замоноличеваются закладные детали, для их изготовления используется сортовой прокат из стали по ГОСТ 380-71*. Для извлечения изделий из металлической формы, а также их подъема при монтаже предусмотрены два отверстия диаметром 50 мм. В случае необходимости возможно монтирование монтажных петель. Выступающие металлические части изделий необходимо обрабатывать от коррозийного воздействия.
Распалубка изделий производится после достижения бетоном отпускной прочности.
Приемка ригелей ОТК завода — производителя производится партиями. Проводятся испытания изделий на прочность и трещиностойкость. Оценивается качество бетонной поверхности. Сверяется расположение закладных деталей относительно рабочих чертежей. В результате приема — сдаточных испытаний партия изделий снабжается документом о качестве.
Транспортировка и хранение
Хранят готовые изделия на складе или специально подготовленной площадке. Изделия укладываются горизонтально в один ряд или невысокие штабеля. Ригели должны складироваться рассортированные по маркам и типоразмерам. При транспортировании изделия необходимо фиксировать.
