Роторный газовый счетчик: Счетчик газа Омега (РЛ) G2,5; G4; G6 бытовой роторный

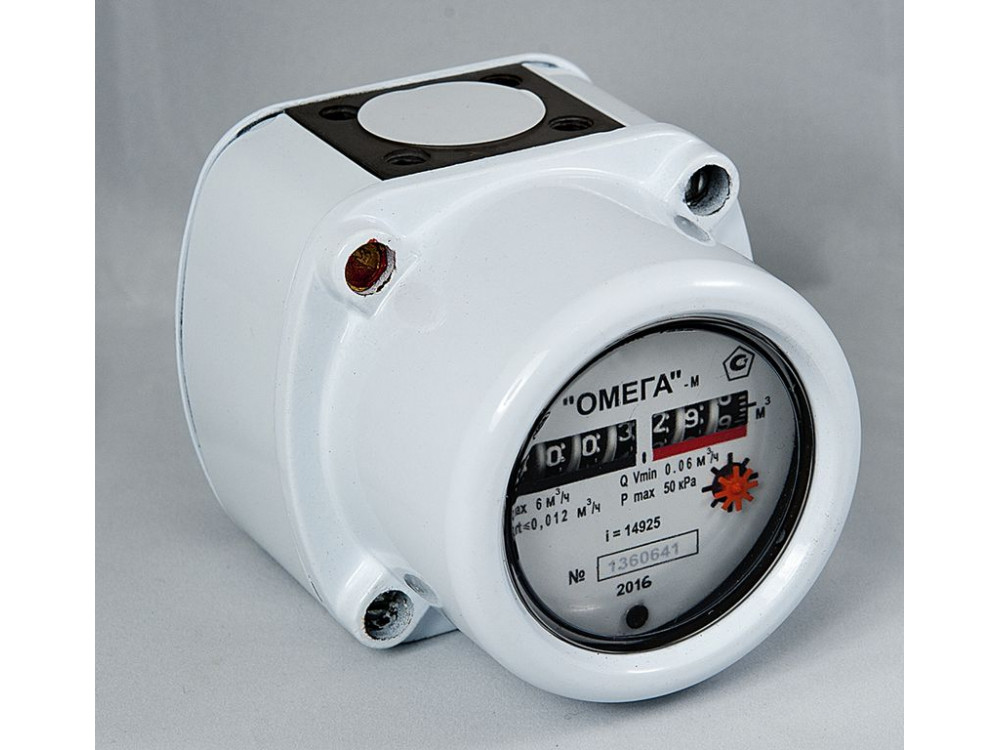

Счетчик газа Омега (РЛ) G2,5; G4; G6 бытовой роторный

Счетчик газа ротационного типа G 2,5 РЛ, G 4 РЛ и G 6 РЛ предназначены для измерения объема природного газа в соответствии с ГОСТ 5542 при проведении коммерческого учета на объектах газопотреблення.

Конструкция счетчика газа Омега (РЛ) предусматривает переход на электронный счетный модуль с цифровой индикацией объемного расхода газа и с использованием, в перспективе чип карты.

Счетчики газа G2,5 РЛ, G4 РЛ и G6 Омега (РЛ) бытовые роторные не имеют себе равных по характеристикам среди импортных и отечественных аналогов. Особыми преимуществами они обладают по сравнению со счетчиками других типов

Основные преимущества роторных счетчиков газа:

— современная конструкция и дизайн;

— надежность и безопасность;

— малогабаритные;

— самоочищающиеся;

— стабильные метрологические характеристики на протяжении всего срока службы;

— стойкие к влажности окружающего воздуха до 98 % при температуре 25 °С

— надёжно работают при изменениях плотности, давления и скорости потока газа;

— просты в обращении и обслуживании;

— легко и надежно монтируются в газовую систему.

Технические характеристики счетчика газа Омега (РЛ)



















Наименование параметровЗначение параметров
G2,5 РЛG4 РЛG6 РЛ
1.Номинальный расход, Qnom. м3/час2,54,06,0
2.Максимальный расход, Qmax, м3/час4,06,010,0
3.Минимальный расход, Qmin, м3/час0,060,060,08
4. Порог чувствительности (начало учета расхода) (Qstart), м³/ч0,0120,0160,016
5.Рабочее избыточное давление, кПа50
6.Пределы допускаемой относительной погрешности,%:
— Qmin≤Q<0,1 Qmax;±3,0
— 0,1 Qmax≤Q≤Qmax±1,5
— Qmin≤Q<2 Qmin; ±3,0±3,0
— 2Qmin < Q < Qmax ±2,0±2,0
7. Диаметр условного прохода, мм

20

8.Температура окружающей и измеряемой среды, °С

от минус 25 до плюс 50
9.Срок поверки8
10.Средний срок службы, лет, не менее20
11.Габаритные размеры, мм130х100х92
12.Масса, кг1,8

Промышленные счётчики газа — классификация


Промышленные счётчики предназначены для учета потребленного газа в коммунальных хозяйствах и на промышленных объектах. От бытовых приборов их отличает повышенная пропускная способность — от 40 м3/час. Компания ИЛАРТ поставляет все виды промышленных счётчиков газа производства «Эльстер Газэлектроника», «ЭПО» «Сигнал» и измерительные комплексы на их базе.

Промышленные счётчики газа: классификация приборов по принципу действия


  • Ротационный счётчик газа.

  • Мембранный.

  • Ультразвуковой.

  • Турбинный.

  • Вихревой.

  • Струйный.

  • Левитационный.

  • Барабанный.


Почти каждый тип может считать расход природного газа, кислорода, азота и других неагрессивных сред, в том числе насыщенного или перегретого пара. Считается, что самыми высокоточными являются ультразвуковой и вихревой счётчики газа — на чувствительность приборов не влияют загрязнения. Но взвесь может прямо влиять на учет потребления искажением дорожки Кармана в счётчике газа вихревого типа и менять скорость прохождения сигнала в ультразвуковом. К таким приборам подключается любой электронный носитель или датчик.

Ротационный счётчик газа RVG, RABO, РСГ


Принцип работы — вытеснение определенного количества рабочей среды роторными валами. Вытесненный газ учитывается объемами измерительной камеры счётчика газа внутри корпуса и поверхностями роторных валов, вращающихся одновременно в противоположных направлениях. Численность оборотов регистрируется через восьмиразрядное счетное устройство, которому редуктор и магнитная муфта передают вращательное движение роторных валов.


Ротационный газовый счётчик RVG измеряет потребление рабочей среды при нормальных условиях. Если технологическая система не предусматривает стандартные рабочие условия, счётчик может комплектоваться электронным корректором типа ЕК или ТС.


Счётчик газа ротационный RABO был разработан «Эльстер Газэлектроника» на базе счётчика газа RVG и превосходит его по метрологическим и эксплуатационным характеристикам. Счётчики RABO отличаются:


  • Высокой точностью измерения.

  • Низким порогом чувствительности по расходу.

  • Пониженной чувствительностью к пневмоудару.

  • Возможностью монтажа на горизонтальном и вертикальном участке трубопровода.

  • Широким диапазоном измерения.

  • низкой потерей давления на счётчике газа.

  • Возможностью установки НЧ, СЧ и ВЧ импульсных датчиков.


Счётчик газа РСГ — продукт ЭПО «Сигнал». Рабочий расход приборов — 0,25-400 м3/час. В комплекте могут поставляться датчики давления, температуры, перепада давления в корпус счётчика газа. Мультипозиционный монтаж не требует прямых участков.

Турбинный счётчик газа TRZ, СТГ


Конструкция представляет собой корпус во фланцевом исполнении и измерительный преобразователь. Поток газа воздействует на турбину, которая начинает вращаться со скоростью, соразмерной скорости потока рабочей среды. Механический редуктор передает вращения турбины счетной головке, которая показывает суммарное количество газа, прошедшего через счётчик.

Ультразвуковой счётчик газа «Принц»


Современный счётчик произведен в соответствии со стандартами защищенности электрооборудования от пыли и влаги IP54. Все модификации счётчиков «Принц» отличают надежность и точность измерения. Прибор можно устанавливать в помещениях или на улице — у него расширенный диапазон рабочей температуры: от -40 до +60 °С. Перед реализацией продукта, производитель проверяет каждый счётчик на специальном оборудовании на соответствие заявленным характеристикам.


Чтобы обеспечить высокую точность учета потребления, пъезокремневые элементы, расположенные в мерном тракте, передают сигнал чаще двух раз в секунду. Интегрированная система нормализации приводит к нормальным рабочим условиям измеряемую среду, инфракрасный датчик автоматизирует сбор учитываемых данных и участвует в организации системы удаленного съема информации.


Энергонезависимая память сохраняет данные последних 12 месяцев работы счётчика, а также все события, которые произошли с прибором за аналогичный период.


Наша компания уделяет большое значение деталям, поэтому мы оказываем полный цикл поддержки клиентов: проектирование, выбор оборудования, его поставку, оформление документов. Вне зависимости от того, нужна ли просто консультация по промышленным счётчикам газа или хотите поручить нам проект «под ключ» — вы получаете максимум информации и внимания от менеджеров ИЛАРТ.

Ротационный счетчик газа

— IMAC Systems, Inc.

IMAC Systems является основным дистрибьютором ротационных счетчиков газа Romet. Ротационный счетчик газа Romet представляет собой высококачественный объемный счетчик газа корневого типа, который выпускается в различных стилях и размерах. Газовые счетчики роторного типа позволяют измерять большие объемы газа в очень компактном газовом счетчике.

  • Вместимость: Пилот — 600 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 1 ½” NPT, 45LT или 2” с фланцем
  • Применение: Использование внутри или вне помещений
  • Вместимость: Пилот — 1000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 1 ½” NPT или 2” с фланцем
  • Применение: Использование внутри или вне помещений
  • Вместимость: Пилот — 1500 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 1 ½” NPT или 2” с фланцем
  • Применение: Использование внутри или вне помещений
  • Производительность: 10–2000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 2 дюйма, фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 15 — 3000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 2” Фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 25 — 5000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 3 дюйма, фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 35 — 7000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 3 дюйма, фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 55 — 11000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 4 дюйма, фланцевый
  • Применение: Использование внутри или вне помещений
  • Производительность: 80 — 16000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 4 дюйма, фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 115 — 23000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 6” Фланцевый
  • Применение: Использование внутри или вне помещений
  • Производительность: 125 — 25000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 6” Фланцевый
  • Применение: Использование внутри или вне помещений
  • Емкость: 190 — 38000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 6” Фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: 280 — 56000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Размер: 6” Фланцевый
  • Применение: Использование внутри или вне помещений
  • Вместимость: Пилот — 102 000 станд. куб. футов в час
  • Максимальное рабочее давление: 175 фунтов на кв. дюйм, ман.
  • Применение: Использование внутри или вне помещений

Все, что вам нужно знать о ротационных газовых счетчиках

  • Счетчики газа

В 2020 году в Канаде было потреблено около 3,9 триллиона кубических футов природного газа. Для контроля и выставления счетов за потребление газа газоснабжающие компании используют различные типы приборов учета. Среди самых популярных и традиционных вы найдете ротационные газовые счетчики.

Доступные по цене и точные ротационные счетчики газа, такие как диафрагменные счетчики газа, классифицируются как счетчики газа объемного типа. Читайте дальше, чтобы узнать все о ротационных счетчиках газа, от того, как они работают, до того, как они устанавливаются.

Что такое ротационный газовый счетчик?

Роторные газовые счетчики появились в начале 19 века. В то время люди использовали ротационные счетчики в качестве водяных насосов, но только в 1900-х годах газовая промышленность приспособилась к ним. Сегодня роторно-поршневые расходомеры стали точным прибором, предназначенным для измерения расхода газа, как правило, в диапазоне пропускной способности от 1000 до 38000 кубических футов в час (CFH).

Благодаря своей конструкции ротационные газовые счетчики могут работать с более высоким объемом и давлением, чем мембранные счетчики. Это делает их идеальными для применения при среднем давлении — 0-175 фунтов на квадратный дюйм для обычных насосов, но это может быть увеличено до 0-1480 фунтов на квадратный дюйм для моделей высокого давления.

Ротационные счетчики являются фаворитом газовых коммунальных предприятий для выставления счетов в промышленных и коммерческих целях. Простые в установке, обслуживании и тестировании, ротационные счетчики надежны и обеспечивают наилучший диапазон точности для требований от низкой до высокой производительности.

Как работает ротационный газовый счетчик?

Как упоминалось ранее, ротационные газовые счетчики работают по принципу прямого вытеснения. Роторный газовый счетчик физически разделяет всасываемый поток на точные количества и измеряет их по отдельности, обеспечивая точную запись общего значения расхода.

Счетчик состоит из полости полуцилиндра, внутри которой находятся два вращающихся рабочих колеса в форме восьмерки, расположенных под углом 90 градусов друг к другу с помощью прецизионных синхронизирующих шестерен. Эти рабочие колеса вращаются в противоположных направлениях друг к другу из-за перепада давления на счетчике, создаваемого расходом газа ниже по потоку. При вращении каждая крыльчатка захватывает конечный и одинаковый объем газа. Окончательный объем, вытесняемый каждым оборотом крыльчатки, передается в модуль окончательного считывания.

Разница между ротационными газовыми счетчиками и другими газовыми счетчиками

Роторный счетчик использует тот же принцип, что и диафрагменные счетчики, но может измерять более высокие объемы и давление. Тем не менее, у диафрагменного счетчика диапазон регулирования лучше (~100:1), чем у ротационного счетчика газа (~50:1).

Из-за этого ротационные поршневые расходомеры обычно используются в крупных промышленных приложениях с высокими требованиями, с которыми не могут справиться мембранные расходомеры.

В то время как турбинные расходомеры и ротационные расходомеры могут измерять газы при чрезвычайно высоком давлении, турбинные расходомеры относятся к измерителям скорости. Это делает их более подходящими для измерения газа с самым высоким давлением при самом высоком расходе, хотя они также имеют низкий динамический диапазон (~20:1).

Турбинные счетчики газа измеряют газ косвенно, в то время как ротационные счетчики напрямую определяют расход газа путем деления потока газа с помощью вращающихся лопастей.

Точно так же ультразвуковые расходомеры косвенно измеряют расход газа с помощью звуковых волн. При протекании газа по трубе происходит изменение отраженной волны, которое счетчик регистрирует и использует для определения объема расхода газа.

Вихревые счетчики очень похожи на ротационные газовые счетчики. В отличие от ротационных расходомеров, вихревые расходомеры используются в промышленности, где требуется небольшой объем коммерческого учета газов.

Установка

Для обеспечения оптимальной работы любого ротационного газового счетчика требуется правильная установка в соответствии с рекомендациями производителя. Ротационные расходомеры следует размещать там, где они имеют наилучшие шансы остаться незагрязненными для лучшей работы.

Роторный счетчик газа можно установить, положив его как в вертикальном, так и в горизонтальном положении. Перед установкой ротационных счетчиков газа выполните следующие проверки перед установкой:

  1. Убедитесь, что расходомер с ротационным поршнем находится в идеальном состоянии.
  2. Убедитесь, что система трубопроводов газового счетчика не содержит таких материалов, как грязь и сварочный шлак.
  3. Осмотрите монтажные фланцы, убедитесь, что они параллельны и хорошо разнесены.
  4. После успешной проверки перед установкой установите счетчик, используя следующую процедуру:
  5. Используйте полные фланцевые прокладки.
  6. Затяните фланцы с помощью болтов и убедитесь, что вы затягиваете их с правильным значением, рекомендованным производителем.
  7. Когда закончите, нанесите масло для дозатора, так как оно поможет со смазкой. Всегда используйте масло, поставляемое компанией-производителем, чтобы не повредить рабочие колеса.
  8. Подавайте давление в установку с медленной скоростью 35 кПа в секунду, пока не будет достигнуто рекомендуемое давление.
  9. Проверить наличие утечек газа.

Размеры

При установке счетчика газа в жилом районе поставщики газа должны также учитывать размер счетчика газа, который они устанавливают в домах своих клиентов. Установка небольшого газового счетчика в домохозяйстве с большим количеством приборов, работающих на природном газе, может ограничить количество газа, поступающего в дом.

Газомонтажник настраивает ротационный газовый счетчик в зависимости от объемного расхода газа. Например, если в доме потребность в газе составляет 300 000 БТЕ при ¼ фунта на квадратный дюйм, что соответствует ~ 300 станд. куб. футов в час, выберите расходомер наименьшего размера, способный обрабатывать ~ 300 станд. куб. футов в час. Большинство ротационных газовых счетчиков имеют размеры от 175 до 275 кубических футов в час.

Плюсы и минусы ротационных счетчиков газа

Плюсы

  • Простота установки
  • Выдерживает чрезвычайно низкое или высокое давление
  • Высокая дальность действия, повышение точности
  • Прочная конструкция
  • Устойчив к внешним силовым воздействиям



  Минусы

  • Высокая стоимость обслуживания
  • Требуется компенсация температуры и давления для получения правильных показаний

Проверка и техническое обслуживание

При соблюдении осторожности и правильных процедур установки ротационные расходомеры практически не требуют обслуживания в полевых условиях. При нормальных условиях эксплуатации требуется только периодическая проверка и поддержание надлежащего уровня масла. Время между проверками может сильно различаться в зависимости от требований коммунальных служб и/или состояния (чистоты) газа. Масло, обесцвеченное из-за грязи или эмульгированное из-за воды, следует заменить. Раз в 3–5 лет — нормальный или типичный временной интервал.

В дополнение к визуальной проверке уровня и состояния масла можно выполнить тест дифференциального расхода на ротационном расходомере. Тест дифференциальной скорости является надежным и приемлемым методом сравнения производительности двух переменных.

Существуют различные методы проверки точности ротационного газового счетчика, и все они, как правило, имеют допустимую погрешность +/- 1. Некоторые из тестов включают ротационного счетчика к колоколу, который обычно имеет известный объем. Каждый ход колокола определяет объем газа, проходящего через счетчик, и сравнивает его с объемом, зарегистрированным в счетчике.
