Биокамин и принцип его работы

Ни одно устройство нельзя сделать без понимания его принципа работы. Камин состоит из таких элементов:

Декоративный биокамин своими руками

• Топливный бак – любая емкость, размеры которой зависят от самого биокамина. Чем он больше, тем крупнее нужно делать топливный бак.
• Этанол – биологическое топливо, которое подается через фитиль к горелке.
• Очаг – место сгорания этанола (камин работает на биотопливе).
• Портал – форма для очага. Этот элемент делается из разных материалов, поскольку он выполняет декоративную функцию.

Схема горения устройства следующая. Этанол пропитывает ткань и поднимается, где располагается устройство биокамина – очаг. Процесс горения сопровождается выделением тепла. Среднего биокамина достаточно для отопления квартиры в 20 м2. Рассматриваемый тип устройства хорош тем, что он не выделяет опасных продуктов горения для здоровья и предметов интерьера квартиры.

[ads-mob-1][ads-pc-1]

Самостоятельное изготовление камина

Чертеж горелки биокамина

Материалы для современного отопительного устройства есть в хозяйстве у каждого. Вам понадобится: оконное стекло (наверняка они где-то завалялись после ремонта дома), фитиль (в качестве его основы можно взять любую ткань), банка из нержавейки и решетка, герметик и инструменты.

Начинать делать камин необходимо с основания. Самодельный биокамин – это простой механизм, который можно сделать в домашних условиях.

• Основание. Для соблюдения пропорций необходимо сделать чертеж. Для биокамина неплохо подходит металлическая основа. В основании располагается керамическая декоративная горелка, поэтому оно должно быть максимально просторным. Инструкция по изготовлению основания для отопительного устройства требует установки небольших бортиков по всей окружности подставки для камина. Такая схема позволит поставить на основу решетку.
• Топливный бак. Материалы емкости для топлива обязательно должны быть металлическими, в принципе, как и все комплектующие для биокаминов. Он вырезается из старой консервной банки, объемом от 0,2 до 0,5 л. В бак вставляется фитиль.
  Миниатюрный настольный биокамин
• Решетка из нержавейки. Керамическая сетка для биокамина не подходит, поскольку она плохо переносит постоянное воздействие высоких температур. Для решетки подбирается монолитный блок с ячейкой от 5 до 15 мм с учетом того, что на ней еще будет стоять топка для биокамина. Вообще, горелка для биокамина своими руками делается достаточно просто: берется фитилек и вставляется в металлическую емкость с топливом и горелка готова.
• Каркас для устройства. Материалы для каркаса могут быть разными, однако, для его создания лучше использовать старое стекло. Стеклорезом вырезаем 4 кусочка стекла одинаковых размеров. Внимательно смотрите на чертеж и тщательно соблюдайте все размеры каркаса. Заготовки из стекла надо скрепить между собой при помощи герметика. Инструкция говорит, что делать это лучше с помощником – один человек держит стекло, а другой аккуратно наносит герметизирующие материалы по всем стыкам. Перед началом герметизации стекло следует протереть от пыли. Топка для боикамина помещается за стекло.

С основными составляющими камина мы разобрались. Теперь осталось собрать все это воедино. Все работы по сборке отопительного устройства лучше делать на улице при качественном освещении.

Чертеж биокамина

Итак, биокамин своими руками начинает собираться с приготовленного основания. Перед началом работы положите недалеко от себя чертежи, они еще пригодятся в процессе сборки. Металлическое основание ставится на удобную поверхность. Дальше в заготовку помещается топливный бак, который закрепляется при помощи дюбелей или заклепок, сделать которые можно самостоятельно.

После установки бака блок основания накрывается металлической решеткой. Устанавливается она на настольный камин на заранее изготовленные ободки. Стоит отметить, что металлическую сетку закреплять необязательно, поскольку из такого положения она никуда не денется. Что касается декораций, то сделанный самостоятельно биокамин можно украсить при помощи камней и других негорючих декоративных элементов.

На металлический блок ставится уже скрепленное воедино стекло. Процесс установки стекла надо делать максимально аккуратно и без резких движений. Помните, у вас в руках не находится керамическая плитка, а хрупкое стекло. Бак не должен находиться слишком близко к стеклу, поскольку при нагревании оно может лопнуть и повредить блок или предметы интерьера.

Установка биокамина

На этом этапе изготовление отопительного устройства заканчивается. Осталось только проверить его работоспособность. Первый запуск надо делать по правилам: сначала снимается сетка с декорациями и отставляется в сторону. Стоит отметить, что это делать необходимо каждый раз при наполнении бака топливом. Эта процедура проводится в целях сохранности предметов интерьера, поскольку сделанный биокамин своими руками не дает гарантий полной безопасности.

Емкость для топлива нельзя наполнять полностью этанолом, оставьте 1/3 бака пустым. Готовое оборудование накрывается обратно решеткой и поджигается. Если все сделано правильно, то оно будет гореть синим пламенем. Повторная заправка горелки производится только после полного выгорания топлива.

[ads-pc-2][ads-mob-2]

Видео: Биокамин самодельный

Сергей

[email protected]

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Хочешь сделать Биокамин Своими Руками? Читай Тут!

16. 01.2015

Вы мечтаете о камине, но у вас нет средств или технической возможности для его постройки? Не беда – всегда можно найти выход из ситуации. Если у вас не получается обустроить полноценный дымоход, но вы хотите любоваться живым, настоящим пламенем, то вам подойдет биокамин. Мы расскажем вам, как правильно построить биокамин своими руками и дадим несколько советов по его обустройству.

Что такое биокамин?

Биокамин — современный, технологичный и экологичный вид каминов, который появился относительно недавно, но за короткий срок завоевал множество поклонников во всем мире. Устройство биокамина достаточно простое, у него есть несколько серьезных достоинств и его можно обустроить практически в любом помещении.

Преимущества биокамина:

Отсутствие дымохода

Для горения биокамина используются не дрова, как в классическом камине, а специальная спиртовая смесь — биотопливо, которая не выделяет гари и дыма, не имеет запаха и полностью разлагается на пары h3O и CO2

Не требует наличия полноценного фундамента

Действительно, для классического камина необходим фундамент из-за его немалого веса. Биокамин практически ничего не весит, поэтому его можно собрать даже на деревянном полу.

Красивый, эстетический вид

Вы можете оформить портал биокамина в любом стиле и любыми негорючими материалами (даже стеклом). Обычный камин в процессе эксплуатации покрывается сажей и чернеет, биокамин – остается таким же, каким был в первый день постройки.

Биокамин в интерьере

Безопасность эксплуатации

Биокамин – один из самых безопасных видов каминов. Вам не нужно обустраивать панель для улавливания выскочивших угольков, вам не придется создавать перед ним площадку из негорючих материалов, защищающих пол от перегрева, вам не придется переживать по поводу угарного газа.

Доступная цена

Собирать биокамины своими руками можно даже из подручных материалов. Правда, если вы хотите действительно качественную работу, то лучше заказать изготовление у профессионалов.

Виды биокаминов:

Существует несколько видов биокаминов, мы с Вами рассмотрим два вида биокаминов: напольный и настольный.

Настольный биокамин не требует много места, он является мобильным и может стать изюминкой вашего интерьера. Выглядят настольные камины очень необычно и изящно. Процесс сборки камина достаточно прост. Для этого вам понадобится стекло, горелка, галька, металлическая решетка и каминная рама.

Пример настольного биокамина

Второй тип каминов – напольные биокамины. Это полноценные, полноразмерные камины, которые максимально приближены по внешнему виду к классическим дровяным. Для сборки такого камина понадобится металлический профиль, горелка (желательно не самопальная, а покупная), гипсокартон, облицовочный материал, прямые руки и несколько часов свободного времени.

Пример напольного биокамина

Итак, как сделать биокамин своими руками?

Пример склееного стекла

Первым делом при помощи герметика склеивается стекло – вы должны получить подобие «аквариума», но без дна. Толщина стекла значения не имеет, поскольку оно практически не нагревается в процессе эксплуатации. Его задача – защитить самодельный биокамин от порывов ветра, сквозняков и попадания в огонь посторонних предметов.

Второй этап – изготовление рамы для камина. Обычно ее делают из металла или другого негорючего материала. Рама должна быть достаточно прочной, чтобы выдерживать вес всей конструкции. На дно рамы ставится металлическая или жестяная горелка, после чего она закрывается металлической сеткой.

Пример изготовленой рамы

Затем на сетку выкладывается галька или декоративные камни с таким учетом, чтобы возле горелки оставалось свободное место для фитиля. Фитиль можно применять классический, для керосиновой лампы. На этом устройство биокамина можно считать завершенным – остается налить в горелку топливо, поджечь фитиль и наслаждаться проделанной работой. Это простейший биокамин своими руками – недорого, достаточно красиво и функционально.

Первым делом выбираем место для его обустройства. В принципе, это может быть любая часть комнаты: стена угол или даже пространство посередине помещения

Главное, чтобы в этом месте не было сквозняков от открытых окон и дверей. Для напольного биокамина не нужен дымоход или вытяжка – он работает так же, как и горелка плиты на кухне. Это позволяет обустраивать камин не только в домах, но и в небольших квартирах. Выбор конструкций и видов напольных биокаминов огромен – вы можете изучить фото и чертежи у нас на сайте или в интернете. Учтите, что топка камина практически не будет прогреваться в процессе эксплуатации, поэтому вам не нужен громоздкий кирпич или глиняная кладка. Главное, чтобы между пламенем и стенами вашего камина было достаточное расстояние. Для напольного камина рекомендуется использовать покупные горелки. Они более надежные, дают красивое, объемное пламя и обеспечивают минимальный расход топлива.

Металический каркас

Первым делом из алюминиевых профилей собирается каркас — вы можете сделать его любой формы. Затем он обшивается гипсокартоном, а топка обкладывается базальтовой ватой. Обратите внимание – можно использовать любой гипсокартон, и стеновой, и влагостойкий.

Вся конструкция грунтуется и шпаклюется обычной гипсовой шпатлевкой. Далее биокамины для квартиры своими руками облицовываются понравившимися вам материалами – обычно для этого используют плитку, искусственный камень или кирпичики. Теперь необходимо затереть швы и ваш камин готов — заливайте в него топливо и испытывайте! Кстати, если вы хотите придать вашему изделию более реалистичный вид, то вы можете приобрести в магазине керамические декоративные дрова – их можно выложить прямо вокруг горелки.

Гипсовой конструкции

Как видите, собрать биокамин своими руками – задача не самая сложная. При наличии материалов, навыков и свободного времени камин можно сделать и самому. Но если вы хотите получить действительно качественную вещь, которую будет не стыдно демонстрировать гостям, которая правильно впишется в ваш интерьер и будет полностью безопасной, то лучше заказать его изготовление у профессионалов. Они правильно рассчитают объемы вашего помещения и размеры горелки, они создадут настоящий шедевр, которым вы сможете наслаждаться долгие годы!

Можно сказать, что теперь Вы знаете как собрать биокамин своими руками!

TopHaus — Комфортный Дом

Разведите в стене этаноловый камин с помощью горелки на биоэтаноле

Камины на биоэтаноле › Банк знаний о биокаминах › Руководства по биокаминам › Создайте свой собственный биокамин

Одно из многих преимуществ каминов на биоэтаноле заключается в том, что их невероятно легко монтировать в стену. Их можно отрегулировать в соответствии с желаемой эстетикой. Тем не менее, есть несколько мер предосторожности, о которых вы должны знать, разжигая огонь на биоэтаноле с нуля. Если вы решите построить свой собственный камин, вы получите максимальную гибкость с точки зрения его размера и дизайна.

Вы уже начали думать, что эта установка слишком обширна? Взгляните на наши готовые встраиваемые биокамины здесь:

Настенная конструкция для встроенного биокамина

Подумайте о консультации с вашим местным мастером о том, как вы хотите сконструировать биоэтаноловый камин для настенной установки. . Это основы проекта DIY biofire. Рекомендуется иметь четкое представление о конструкции камина, чтобы выбор материала и конструкция могли быть выполнены наилучшим образом.

Камин на биоэтаноле идеально подходит для настенного монтажа, чтобы разделить или соединить две комнаты. Он гибок с точки зрения установки, не требует дымохода или дымохода, поэтому его можно установить практически в любом месте. Поэтому возможности практически безграничны.

Прочтите все о безопасных расстояниях здесь: Безопасные расстояния для биокаминов и пожароопасность.

Односторонний: Открыт спереди

Трехсторонний: Перегородка

Двухсторонний: Прозрачный туннель

Двусторонний: Открыт спереди и с одной стороны

Трехсторонний: Передняя и боковые открытые

Открытый огонь: отдельно стоящие

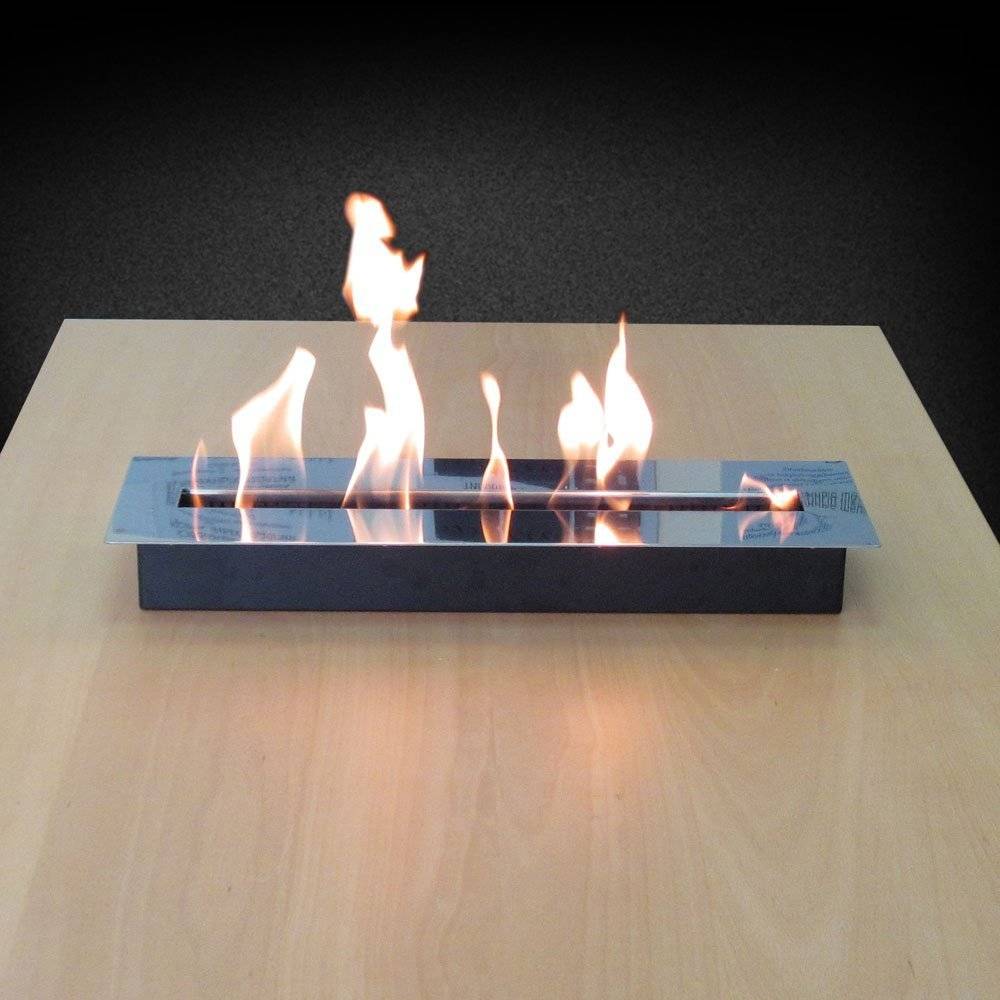

Горелки на биоэтаноле для самостоятельного сжигания биоэтанола

Нет сомнения, что мы всегда будем рекомендовать автоматические горелки на биоэтаноле, когда речь идет о крупных проектов реконструкции или новостроек. Отличительный дополнительный комфорт и безопасность, которые будут достигнуты с помощью автоматической биогорелки по сравнению с ручной, хорошо известны. Это особенно верно, когда время и деньги приносятся в жертву новому, превосходному строительству стен.

С помощью автоматической горелки на биоэтаноле вы в первую очередь снижаете риск переполнения топлива биоэтанолом, а также повторного заполнения горячей или зажженной горелки. Автоматические, интеллектуальные горелки не допускают заполнения или другого неправильного использования камина, что является важным фактором безопасности. Кроме того, различными моделями можно управлять дистанционно с помощью пульта дистанционного управления, смартфона или системы «Умный дом».

Как выбрать горелку для биоэтанола?

Что же тогда представляет собой горелка для биоэтанола идеального размера? При установке биокамина в стену рекомендуется оставлять расстояние не менее 5-10 см от сторон. Если у вас есть отверстие в стене длиной 100 см, мы рекомендуем 80-9горелка 0 см. Если отверстие в стене составляет 150 см, рекомендуется ширина горелки 130-140 см. Тем не менее, место для костра также может стать слишком мощным для маленькой гостиной, поэтому хорошим решением может стать выбор меньшего размера, например, 100 см. Это также может иметь значение, если желательна более короткая длина пламени. Посмотреть наши автоматические биогорелки можно здесь.

Также возможно изготовление аналогичной установки с ручной горелкой. Здесь вы найдете ручную яму для костра.

Стеновая конструкция для установки камина на биоэтаноле

Вы или ваш мастер можете построить стену для камина на биоэтаноле, как строится обычная стена. Это может быть, например, деревянная конструкция или кирпич, газобетон или подобные материалы. Внутренняя рама, в которую встроен камин, должна быть изготовлена ​​из плит Skamotec, которые представляют собой плиту для брандмауэра. Мы рекомендуем эту плиту, так как она выдерживает температуру до 1000 градусов. Кроме того, плиты невероятно просты и гибки в работе, и их можно резать обычными столярными инструментами. Здесь вы найдете панели Skamoenclosure Board для установки биокамина.

Резка и компоновка огнезащитного материала

Пластина вырезается таким образом, чтобы размеры соответствовали отверстию в вашем будущем камине. Пластины Skamotec соединяются шурупами или специальным клеем Skamolex. После этого вырежьте отверстие для костра. С этим шагом рекомендуется подождать, пока не прибудет горелка. В качестве альтернативы можно заранее вырезать отверстие в карте данных агрегата. В этом случае, пожалуйста, подтвердите мишени отверстий в нашей службе поддержки клиентов.

Плита Skamotec
Противопожарная защита

Наполнитель и краска для пожарной рамы на биоэтаноле

Вы хотите покрасить плиты Skamotec в другой цвет? Выбирайте из нескольких сотен оттенков. Вы можете покрасить внутреннюю раму именно так, как пожелаете. При выборе в палитре RAL местного дилера цвета должны быть один или два цвета, которые будут соответствовать вашему вкусу. Краску важно заказывать в огнеупорном исполнении.

Стальная пластина в качестве базовой рамы для биотоплива

Часто можно увидеть, что базовая рама выполнена в виде стальной рамы, так как она хорошо сочетается с соответствующими материалами биоэтаноловых пожаров. Таким образом создается небольшой переход между внутренней рамой и нижней частью топки камина и утопленной чашей для костра. Эту стальную пластину можно заказать на заказ в Биоэтанол-камин и поставить в цветах, соответствующих нашим горелкам.

Идеальная отделка легким шпателем

Плиты Skamotec относительно «сырые», поэтому их часто подвергают последующей обработке для придания желаемого вида. С помощью светлой шпаклевки можно добиться абсолютно ровной поверхности и впоследствии покрасить ее в любимый цвет. Проконсультируйтесь с местным строительным рынком о том, какой наполнитель будет идеальным для вашего проекта.

Стеклянные плитки для этанолового камина

Перед пламенем можно установить дополнительную защиту в виде стекла. Это может предотвратить прикосновение любопытных малышей и домашних животных к огню, и в то же время придает невероятно красивый вид. Тем не менее, некоторые правила применяются при составлении пожаров из стекла и биоэтанола.

В биокамине должен быть кислород. Если камин не насытится, его невозможно будет правильно включить или выключить. Поэтому рекомендации по стеклу необходимо соблюдать. Практически во всех случаях можно закрыть одну сторону стеклом, сталью или другим материалом. Однако пламя должно быть открыто с одной стороны. Минимум 2/3 конструкции должны быть открыты. Если желательно установить стекло на дне топки биоэтанола, рекомендуется установить стеклянную плитку высотой 10-15 см в зависимости от высоты рамы.

Биоэтанол-камин доставляет стекло, но также хранит стекло стандартного размера. Смотрите нашу стеклянную плитку для биокамина здесь.

Держатель для стекла, настенный кронштейн или нанесение биостекла

Стекло должно быть сложено в вырез, его можно установить в держатели для стекла или непосредственно на стену. Мы продаем как подстаканники, так и фурнитуру для настенных версий. Таким образом, вам решать, как вы хотите, чтобы стекло было установлено.

Полный список покупок для самостоятельного биокамина

Мы подготовили пример, когда кто-то хочет построить прозрачный туннельный биоэтаноловый камин между гостиной и общей комнатой. Камин имеет следующие размеры: В: 50 х Ш: 100 х Г: 35 см.

Продукция:	Цена:
Пластины Skamotec: Измерьте, сколько вам нужно. Здесь вы должны использовать два куска 100 х 35 см и два 50 х 35 см. Поэтому мы можем согласиться на одну тарелку Skamotec размером 120 x 122 см.	96,29 фунтов стерлингов
1 бутылка клея Skamolex (альтернативно – шурупы)	16,29 фунтов стерлингов
Мастерок (необходим, если требуется гладкая поверхность)	30 фунтов стерлингов
Термостойкая краска (необходима, если требуется камин определенного цвета)	10 фунтов стерлингов
Автоматическая горелка для биоэтанола: горелка класса люкс со сверхдлительным временем горения 10 часов	2199 фунтов стерлингов
Стекло для биокамина 100 см вкл. подстаканник (2 шт)	118 фунтов стерлингов
Общая стоимость встроенного камина	2469,58 фунтов стерлингов

Проект «Сделай сам»: создайте собственный биоэтаноловый камин на открытом воздухе

На открытом воздухе › Банк знаний по уличному огню › Путеводитель по наружному использованию › Уличный камин на биоэтаноле своими руками

Вы хотите создать свой собственный биоэтаноловый камин, где вы можете точно выбрать, как он должен выглядеть? Тогда это будет правильным решением для вас!

При сооружении собственного камина для наружного использования существует два различных типа каминов, которые можно спроектировать в соответствии с вашими пожеланиями: камин на биоэтаноле или газовый камин. В этом руководстве мы расскажем, как сделать биокамин своими руками. Если вы хотите сделать свой собственный открытый газовый камин, вы можете прочитать наше руководство о том, как построить свой собственный газовый обогреватель патио здесь.

Камин на биоэтаноле добавит уюта в виде живого оранжевого пламени, а также немного тепла. Сам эффект нагрева зависит от размера пламени. Тем не менее, вы легко почувствуете тепло в помещении от огня на биоэтаноле, поскольку обеспечиваемая тепловая мощность минимальна по сравнению с другими вариантами наружного отопления. Поэтому важно сказать, что если вы хотите камин с целью повышения температуры в вечернее время, вам следует выбирать не камин на биотопливе, а скорее газовый обогреватель или электрический обогреватель.

Что вам понадобится для постройки биоэтанолового камина на открытом воздухе

Открытый биоэтаноловый костер установить относительно просто, так как он может быть выполнен частными лицами и не обязательно требует участия профессионала. Чтобы установить его, самое главное помнить, что это настоящий огонь, и он будет нагреваться.

У нас есть много клиентов, которые хотят установить горелку для биоэтанола на уличный стол или что-то подобное. Поэтому мы сделали это руководство о том, что вам понадобится для такого DIY-проекта.

Если у вас есть мебель из легковоспламеняющихся материалов, вам понадобится…

• Огнеупорные материалы вокруг горелки — Fermacell, гипсовые плиты, сталь, камень и т. д.
• Наружная горелка
• Биоэтанол
• Зажигалка
• Воронка для облегчения наполнения (не обязательна)

При использовании на открытом воздухе всегда рекомендуется накрыть пламя стеклом, поскольку камин на биоэтаноле очень чувствителен к ветру. Для наших уличных горелок можно купить раму со стеклом, на которой горелка может висеть. Благодаря этому вам не придется использовать дополнительные огнеупорные материалы вокруг горелки.

Посмотреть все наши горелки и рамки для уличного освещения можно здесь.

Стальная рама со стеклом и встроенной горелкой

Что важно знать о уличном биоэтаноловом камине?

Выберите правильную горелку

Когда вы выбираете уличный камин на биоэтаноле, важно, чтобы горелка на биоэтаноле была предназначена для использования вне помещений.
