Перед Вами центроискатель, сделанный из ореха и латуни. Он красив на вид, приятный на ощупь и небольшой по размеру, позволяющий носить его в кармане рабочего фартука. И самое главное — с его помощью можно быстро и точно определить центр торца любой цилиндрической заготовки.
Начнем с изготовления рукоятки
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
1. Из ореховой доски толщиной 19 мм вырежьте заготовку шириной 35 мм и длиной 305 мм (мы выпилили ее с припуском на станке).
2. Срежьте под углом 45° оба торца заготовки (рис. «Заготовка рукоятки. Шаг 1»).
3. Выберите четверть шириной 12 мм глубиной 1, 6 мм со стороны правого торца (рис.
«Заготовка рукоятки. Шаг 2»).
4. Отрежьте с двух сторон куски заготовки по 114 мм длиной (рис. «Заготовка рукоятки. Шаг 3»).
5. Эпоксидным клеем склейте части рукоятки (рис. «Присоединение рукоятки. Шаг 1»). Убедитесь при этом, что поверхности на одном уровне относительно друг друга. По высыхании клея уберите квадратный прижимной обрезок 100×100 мм.
6. Перенесите шаблон рукоятки на одну сторону заготовки, а затем — на другую. На ленточной пиле с установленным 6-мм полотном опилите заготовку по внешней стороне нанесенной разметки. Наждачной бумагой снимите оставшееся до самой линии разметки.
7. Фрезой сделайте 6-мм скругления на рукоятке (рис. «Детальный ВИД»).
ШАБЛОН РУКОЯТКИ ЦЕНТРОИСКАТЕЛЯ
РУКОЯТКА ЦЕНТРОИСКАТЕЛЯ И ЕЕ ОТДЕЛКА ЛАЬУНЬЮ
1. С помощью ножовки или ленточной пилы с 6 – или 10-мм полотном вырежьте из листа латуни размером 0, 8x19x305 мм две заготовки по 73 мм длиной. (Мы отрезали по полоске латуни с каждого ТОРЦА 305-мм листа, чтобы сохранить прямоугольный фабричный срез на каждой детали.
05 мм до длины 203 мм. Перенесите форму конца полотна и отверстие на заготовку по прилагаемому полноразмерному шаблону. Просверлите в латуни отверстие диаметром 5 мм (чтобы можно бы ло вешать центроискатель на стену). Сточите конец полотна до заданной формы с помощью драчевого напильника; доведя сужения с двух сторон с помощью круглого надфиля.
2. Отшлифуйте ту часть лагунного полотна, которое будет размещаться в шпунте рукоятки. Приклейте полотно к рукоятке (рис. «Присоединение рукоятки. Шаг 2»). После высыхания клея снимите квадратный прижимной обрезок 100×100 мм и выровняйте напильником торец латунного полотна заподлицо с внешними кромками рукоятки.
3. Разметьте расположение двух отверстий под шурупы на полотне (рис. «Детальный вид»). Наметьте центры отверстий керном, чтобы сверло не ушло вбок при сверлении. Просверлите пилотные отверстия в рукоятке сквозь латунное полотно диаметром 2 мм глубиной 12 мм.
4. Поменяйте сверло и расширьте в латуни 2-мм отверстия до 3 мм.
Отзенкуйте их для латунных шурупов 2,8×12 мм так, чтобы плоские шляпки шурупов были заподлицо с поверхностью латунного полотна (рис. «Шурупы (деталь)»). 5 Заверните шурупы. Доведите напильником поверхность их головок до одного уровня с латунным полотном.
Шаг 1. Из ненужного обрезка толщиной 19 мм вырежьте квадрат со стороной ровно 100 мм. Склейте две части рукоятки эпоксидным клеем, вложив эту квадратную часть, чтобы зафиксировать прямой угол.
Шаг 2. Прижмите струбциной латунное полотно с одного конца к квадрату так, чтобы оно проходило ровно через два угла квадрата. Не сдвигая полотно, приставьте заготовку рукоятки так, чтобы полотно зашло в вырезанный шпунт. Если полотно не точно садится в шпунт, немного подправьте шпунт напильником. Приклейте полотно к рукоятке.
ЗАВЕРШАЮЩИЕ ШАГИ
1. Согните латунную заготовку 0,8*19х305 мм, чтобы она подходила к изгибу рукоятки. Для адгезии ошкурите внутреннюю сторону латуни и приклейте накладку на рукоятку эпоксидным клеем.
Зафиксируйте поверх скотчем. По высыхании клея снимите скотч и немного скруглите острые кромки металла.
Драчевым напильником сделайте выточку в латунной накладке по размеру шпунта, вырезанного в деревянной рукоятке.
2. Напильником и наждачной бумагой сравняйте края изогнутой накладки с поверхностями деревянной рукоятки. Окончательно отшлифуйте весь центроискатель и, подвесив его на проволоке за отверстие в полотне, нанесите из аэрозоля несколько слоев прозрачного отделочного средства.
Ссылка по теме: Центроискатель своими руками
ЦЕНТРОИСКАТЕЛЬ СВОИМИ РУКАМИ – ВИДЕО ВАРИАНТЫ

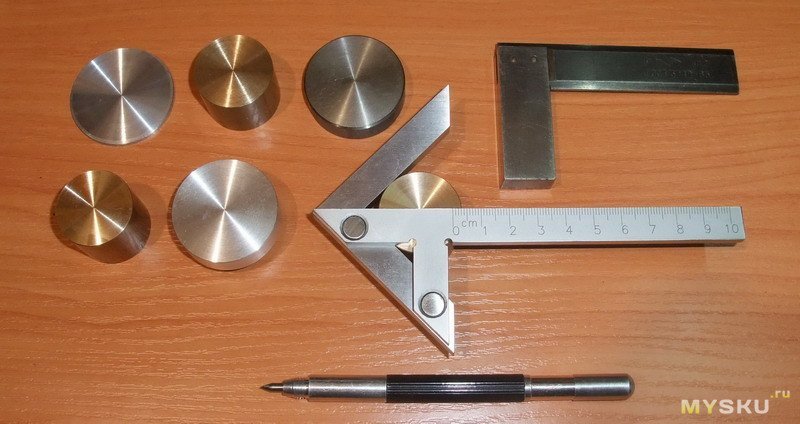

Центроискатель своими руками.DIY.Обзор. #центроискатель #machineshop
Watch this video on YouTube
Простейший центроискатель. Своими руками из обрезков за 15 минут.
Watch this video on YouTube
Центроискатель своими руками
Watch this video on YouTube
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.
БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Центроискатель своими руками / Инструменты, материалы, секреты умельцев. / Самоделка.net — Сделай сам своими руками
Часто при работе со столяркой сталкиваешься с проблемой нахождения центра круглой детали, будь то торец бревна или выпиленная заготовка, крышка…
Чтобы не мучиться каждый раз с разметкой предлагаю смастерить простой центроискатель своими руками из доски и полоски металла.
Чертеж и порядок изготовления понятен из фото что ниже.
Но я добавлю про изготовление. Начну с того, что во-первых этот центроискатель двойного назначения помимо поиска точки в центре окружности он может еще и чертить их (у него есть ряд насверленных отверстий под разные радиусы)
Для изготовления потребуется:
— Доска или фанера 20 мм.
толщины.
— Полоска металла 3*25*305 мм.
— Три самореза
— И инструмент – линейка, карандаш, ножовка, дрель, шуруповерт.
1. Берем доску или фанеру 20-ку. На чертеже 19-шка т.к. деталь отшлифована.
Далее расчерчиваем и выпиливаем необходимую форму – см. рисунок.
2. Теперь переходим к полоске металла, лучше конечно если это будет алюминий, с ним просто работать — он легче поддается обработке. В общем, отпиливаем полосу длинной 30,5 см и шириной 25 мм. Если нет подходящей, то вырезаем ее из листа с помощью болгарки.
3 Следующий этап — разметка металлической полосы и сверление отверстий.
Все нужно сделать четко по размерам с рисунка – и отверстия под шурупы и под ось и под радиусы. После разметки нужные точки лучше пройтись керном. После чего сверлим сквозные отверстия (обратите внимание, что они разного диаметра) Работать лучше на сверлильном станке. И еще не забываем раззенковать места под шляпки шурупов, чтобы они закрутились заподлицо.
Когда закончите со сверлением, не важно железо у вас или алюминий заготовку лучше пройтись мелкой шкуркой чтобы не оставалось острых краев и заусенцев.
Переходим к сборке нашего центрискателя.
4. Выставляем полоску с помощью угольника перпендикулярно основанию деревянной детали. При этом одна из сторон металлической полосы должна проходить четко по центру вырезанного треугольника с другой стороны. Зажимаем все струбцинами, чтобы не сдвинулось.
5. Осталось закрутить в раззенкованные гнезда саморезы и наш ценроискатель готов.
Пару слов как пользоваться только что собранным.
— Чтобы найти цент круга, предположим это торец бревна, как на первом фото, прикладываем вырез деревянной части к краю бревна и проводим по линейке штрих ближе к центру, далее сдвигаем центроискатель по кругу и проводим еще несколько линий. Достаточно четырех штрихов примерно под углом 90 градусов чтобы найти точку их пересечения которая и окажется центром бревна т.
е. окружности.
— Как центроискатель чертит круги. Для этого в отверстие для оси вставляем что-нибудь острое вроде шила. После чего выбираем какое из отверстий на линейке подходит для нужного радиуса, вставляем туда грифиль карандаша или шариковою ручку и поворачиваем пластину вокруг шила – получаем окружность ну или полукруг.
Вот собственно и все, попробуйте собрать такой центроискатель своими руками – получите достаточно простой, эффективный и полезный инструмент для вашей мастерской.
(Просмотров 489 , в т.ч. 1 сегодня)
Поиск центра DIY для деревообрабатывающих проектов
Раскрытие информации рекламодателями
Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.
Узнать больше
Раскрытие информации рекламодателями
Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор.
Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.
Подробнее
Опубликован в
Почему нам можно доверять
В компании Today’s Homeowner прозрачность и доверие являются нашими самыми важными ценностями. Вот почему все наши рейтинги, обзоры и советы проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать их полезность, точность и актуальность.
Наши обзоры всегда независимы, но этот пост может содержать ссылки на партнеров, и мы можем получить компенсацию, если вы совершите покупку по ссылке.
Подробнее
Воспроизведение видео не поддерживается
Существует быстрый и простой способ найти центр доски — и вам не понадобится рулетка или для решения сложных математических задач.
Просто сделайте самоцентрирующееся приспособление!
Для этого просверлите три отверстия на короткой длине 1 на 2. На каждом конце 1 на 2 просверлите отверстие диаметром 3/8 дюйма, а затем просверлите отверстие диаметром 5/16 дюйма посередине.
Затем возьмите деревянные дюбели длиной 2 дюйма и диаметром 3/8 дюйма и вбейте их в наружные отверстия. Это булавки.
Когда вы используете центральный искатель, просто положите его на доску и вращайте, пока штифты не соприкоснутся с краями.
Затем вставьте карандаш в среднее отверстие и проведите им. У вас будет линия точно по центру доски!
Размер доски не имеет значения, если приспособление достаточно длинное, а центральное отверстие приспособления находится точно по центру между двумя штифтами.
Посмотрите видео выше, чтобы увидеть центральный искатель Джо Труини в действии!
- Простой способ защитить детали деревообработки от повреждений
- Экономьте время при работе с деревом с этим верстачным упором
- Точная настройка проектов деревообработки с помощью одного инструмента
Редакторы
Джо Труини
Соведущий радиошоу
Джо Труини — подрядчик, автор и ведущий программы «Простые решения» на канале Today’s Homeowner TV и еженедельной радиопередачи Today’s Homeowner.
Он работал как над крупными коммерческими проектами, так и над реконструкцией жилых домов, а также писал статьи для национальных изданий, таких как This Old House и Popular Mechanics. Он также написал восемь книг, в том числе три бестселлера по строительству сараев. Джо живет в Коннектикуте со своей семьей, а в свободное время любит ходить в походы, путешествовать и играть в бейсбол.
Узнать больше
Finding the Center — IBUILDIT.CA
Дон Хейс
Дон Хейс является автором Offcuts , еженедельной статьи о более легкой стороне деревообработки.
Я работаю над новым шкафом для своей кухни. После нескольких недель, когда я мог делать только понемногу, я, наконец, достиг точки, когда я могу начать ставить выдвижные ящики. Конечно, хотелось бы, чтобы тяги были правильно отцентрованы. У меня есть около десяти измерительных лент, спрятанных в разных местах, но я обнаружил, что иногда вы можете ошибиться в самой малой степени, и этого достаточно, чтобы меня беспокоить.
Итак, я начал интересоваться возможностью изготовления центроискателя. Итак, скорее, чтобы посмотреть, как это должно быть сделано, вместо того, чтобы делать очень изысканный, я быстро приступил к работе.
Я начал с того, что вырезал три куска дерева одинаковой длины:
Я считаю, что лучший способ убедиться, что три куска дерева одинаковы, это сложить их в стопку и разрезать все вместе. Мне было интересно сделать своего рода смещающийся параллелограмм. Сложная математика и много часов спустя доказывает, что такая штука работает. Я ничего этого не делал, если вам интересно. То, что я делаю, я уже видел раньше. И это имеет смысл.
Так или иначе, мне нужно было найти середину этих кусков дерева. Они были шириной 3/4 дюйма, поэтому 3/8 — это центр. Однако вместо измерения я сделал еще один центрирующий шаблон. Я начал с того, что вырезал еще один кусок дерева, который нашел на полу. Затем я сделал три метки на равном расстоянии друг от друга.
Я более или менее угадал центр этого куска дерева и просверлил все три отверстия.
Это старый дизайн, вероятно, такой же старый, как дерево. Вы размещаете эти отверстия одинаково, убедитесь, что они находятся на одной линии, вставьте дюбели во внешние, а средний будет центром любой доски, на которую вы его положите. Мой должен был быть маленьким для моих 3/4-дюймовых кусочков. Как вы можете видеть ниже, я немного увеличил среднее отверстие, чтобы туда можно было просунуть карандаш. Откровенно говоря, дыра немного великовата.
Итак, я воткнул пару гвоздей через внешние отверстия и поместил их на свои 3/4-дюймовые детали, чтобы отметить центр. Я просверлил отверстия, думая, что у меня обычные гвозди, но обнаружил, что у меня только спираль. К сожалению, получилось немного небрежно. Но вы понимаете, как это работает.
Гвозди (или дюбели в правильно сделанных) охватывают кусок дерева, и центральное отверстие будет тогда центром куска. Вы отмечаете это и гордитесь своим достижением.
Отметив центр одной детали, вы можете установить ограждение сверлильного станка в нужное положение и установить стопорный блок для получения стабильных результатов.
Как вы можете видеть, приспособление для определения центра, которое я только что использовал, является отличным стопорным блоком, если вы вынете гвозди.
Здесь вы можете увидеть одну из неприятных вещей, связанных с решением сделать что-то без надлежащего планирования. Мне нужно было найти середину моих кусков дерева, но я обрезал их нечетной длины. Итак, мне пришлось разделить длину на два, округлить в меньшую сторону, измерить от одного конца, а затем отмерить от другого конца, чтобы сделать отметку ближе. Если бы я потрудился измерить до сверления отверстий, это не было бы проблемой. Но я этого не сделал.
Затем я смог просверлить середину куска. На самом деле мне нужно было просверлить только один, и я просверлил все три, не задумываясь. Вы можете видеть, что другие приспособления для поиска центра хорошо справляются со своей работой, поддерживая части, так что я могу видеть лазерное перекрестие. По крайней мере, я знаю, где это.
Затем пришло время вырезать боковые части. Их я обрезал до разумной длины, не нужно пытаться разделить 1/16 дюйма. Так или иначе, я нашел свои гвозди и использовал приспособление для определения центра, чтобы отметить центр этих частей.
Как видите, мой зажим достаточно хорошо отметил центр. К сожалению, я сделал паршивую работу по установке ограждения сверлильного станка, так что я немного ошибся. Это должно быть хорошо, но вы должны убедиться, что готовое приспособление симметрично. В этом случае переверните одну из этих частей. Или, еще лучше, вырежьте новые кусочки и сделайте это заново.
Итак, можно собирать. Теперь вы можете увидеть, как это должно выглядеть.
Сначала я начал собирать его, не раззенковывая отверстий, но решил, что лучше всего, чтобы винты были заподлицо. Мое универсальное приспособление для определения центра № 1 помогает поддерживать детали для зенковки, поскольку сверло очень короткое.
Я мог бы сделать это в ручной дрели …. но я не могу найти тот, который работает в моей мастерской.
Затем я обнаружил еще одну проблему: когда приспособление полностью сминается, стороны мешают его выровнять. Это заставило меня осознать, что я должен был сделать горизонтальные части шире и расположить вертикальные части дальше от конца. Ну ладно, в следующий раз. Во всяком случае, я закруглил концы сторон на моем мини-шлифовальном круге, установленном на токарном станке. (Единственное применение, которое я могу найти для своего экономичного мини-токарного станка.)
Я наклеил малярную ленту на винты, чтобы они не оставляли следов на поверхности того, что я размечал, а затем попробовал. Как видите, конец верхней горизонтали идет вправо, другой конец нижней горизонтали уходит влево, а центр можно отметить посередине. Еще одним преимуществом расширения горизонтальных частей было бы то, что вы были бы более уверены, что вы выстроились прямо.
Если вы не перпендикулярны сторонам того, что вы отмечаете, ваша отметка не будет точной.
Поверните и измените положение, чтобы сделать отметку сверху вниз. Это устройство может быть любого размера. Этот маленький почти полностью бесполезен. Но я успешно пометил ею свои девять ящиков. Если вы просверлите отверстия в середине горизонтали для тяги вместо ручки, это тоже будет отмечено. Но я использую ручки.
Так что это было весело и успешно. Я бы порекомендовал быть немного более точным в изготовлении этой штуки, она может нуждаться в некоторой доработке. Но для одноцелевого устройства это не заняло много времени.
Через некоторое время мне пришло в голову, что я мог бы сделать что-то очень похожее, но намного проще. Я достал из мусорного бака замороженную коробку из-под пиццы и быстро вырезал прямоугольную часть, которая была меньше, чем внутренняя часть передней рамы моего ящика. Затем я отметил центр, нарисовав диагонали на картонном квадрате, и проткнул в нем отверстие.
