Теплый пол из полипропиленовых труб своими руками как установить

Теплый пол из полипропиленовых труб своими руками считается хорошей альтернативой и дополнением радиаторной схемы обогрева. Монтаж своими руками задача интересная. В данной статье будут подробно рассмотрены положительные и отрицательные стороны полипропилена и поэтапный монтаж труб теплого пола в комнате.

Содержание

1. Характеристики полипропиленовых труб
2. Расчет количества полипропиленовых труб
3. Подготовительный этап укладки полипропиленовых труб
4. Укладка полипропиленовых труб
5. Монтаж контуров коллектора

Характеристики полипропиленовых труб

Примененные полипропиленовые трубы в системе теплового пола позволяют достичь следующих положительных моментов:

• Продолжительный период эксплуатации без аварий, труба для теплых полов может прослужить без проявления дефектов более пятидесяти лет.
• Полипропилен химически инертный материал, поэтому в агрессивной среде долгое время остается абсолютно целым.
• Данная труба не накапливает внутри себя никаких отложений, так же не подвергается коррозийным процессам.
• Выполненный трубопровод из полипропиленовых труб обладает низким уровнем распространения шума.
• По завершению укладки образуется монолитная сеть, которая полностью исключает утечку теплоносителя, а это, в свою очередь, значительно повышает срок службы схемы.
• Работу по сварке полипропиленовых труб может выполнить любой начинающий специалист.
• Комплектующие и сама труба имеют довольно привлекательные ценники.
• За счет своей значительной прочности изделие способно выдержать большое давление.
• Благодаря небольшому весу, монтаж теплового пола протекает без значительных трудностей.
• В случае замерзания теплоносителя труба не разрушается, потому что полипропилен способен расширяться. А при оттаивании успешно принимать первоначальную форму.
• Тёплый пол, выполненный из полипропиленовых труб, является экологически безопасным изделием, так как в процессе эксплуатации не происходит выделения отравляющих веществ.

К недостаткам можно отнести, что труба для теплых полов из пропилена чувствительна к высоким температурам. Именно поэтому в пожароопасных помещениях недопустимо применять такой пол. Так же запрещено, чтобы теплоноситель имел температуру 95 градусов.

Полипропиленовые трубы для теплого пола

Расчет количества полипропиленовых труб

Перед тем как укладывать теплый пол из полипропиленовых труб своими руками, необходимо все тщательно рассчитать. Перед осуществлением расчета на миллиметровой бумаге выполните чертеж пола в масштабе. Монтировать теплый пол из труб можно с помощью двух методов:

1. Змеевидный.
2. Спиралевидный.

Наиболее простым в исполнении считается первый вариант. Но он имеет соответствующий недостаток. Теплоноситель теряет температуру по мере прохождения по трубе и в дальней точке будет плохо прогревать пол. Такой метод применяют, когда нужно в одной части комнаты сделать пол теплее, чем в другой.

Спиральная схема установки лишена такого недостатка. Происходит чередование горячей и холодной трубы. Этот метод является наиболее популярным.

Выбрав желаемую схему, нужно нанести ее на чертеж. Допустимый интервал между трубами равен 35 сантиметрам. Считается, что труба для теплых полов с диаметром в 16 мм прогревает толщу стяжки во всех направлениях на 15 см. А это значит, что шаг трубы меньше 15 см нецелесообразен.

От стен трубы должны монтироваться на расстоянии более 20 см. Длина одного контура не должна быть больше 80 м, приемлемой длиной считается показатель в 50 м.

Обязательно выберите и укажите место установки коллектора на схеме. Так как труба контура стартует и финиширует именно в нем. Для определения метража, измерьте получившийся трубопровод на чертеже с помощью линейки и умножьте на масштаб. К конечной цифре прибавьте десяти процентный запас на подрезку.

Распределение контура теплового пола

Подготовительный этап укладки полипропиленовых труб

Для того чтобы сделать теплый пол из полипропиленовых труб своими руками нужно правильно выполнить все подготовительные мероприятия. Алгоритм действий выглядит следующим образом:

• Нужно удалить старое напольное покрытие, а так же выполнить демонтаж стяжки.
• Осуществить осмотр основы и, если это нужно, то отремонтировать трещины и выбоины. Для этого трещины очищаются от крошки бетона до твердой части, затем грунтуются и заделываются раствором.
• Затем выполняется монтаж гидроизоляционного слоя. В этой роли применяется плотная полипропиленовая пленка. Если невозможно уложить всю площадь пола единым куском, то на стыках пленки нужно выполнять нахлест минимум 15 сантиметров, а скреплять пленку нужно скотчем. На стенки она должна заползать на 20 см.
• Далее выполняется монтаж теплоизоляционного слоя. Можно применять различные материалы как рулонного, так и плиточного исполнения. Если был выбран пенополистирол экструдированный, то важно соблюсти полное отсутствие зазоров между плитами. Чтобы избежать щелей рекомендуется монтировать утеплитель в два слоя, таким образом, чтобы верхние плитки перекрывали стыки нижнего ряда. Так же оставшиеся щели можно заполнить строительной пеной.
• Затем выполняется укладка подложки с фольгированным слоем. Данное покрытие отражает тепловые лучи вверх, тем самым лучше прогревая стяжку и соответственно воздух в комнате. Это покрытие соединяется специальным фольгированным скотчем.

Строгое следование и тщательное выполнение всех подготовительных действий позволяет значительно снизить финансовые затраты на энергоносители и сделать теплые полы в однотрубной системе отопления, которые прослужат долгое время.

Укладка полипропиленовых труб

Для плавного обогрева всей площади комнаты рекомендуется применять схему укладки “змейка”.

Для укладки труб можно приобрести маты с бобышками, либо применять армированную сеть с крупным размером ячейки.

Сетка так же осуществит армирование стяжки, что увеличит срок ее эксплуатации. Труба прикрепляется к сетке по ранее расчерченному плану с применением вязальной проволоки или пластиковых хомутов. Не рекомендуется сильно затягивать крепеж, так как можно повредить трубу. Расстояние между хомутами не должно быть больше 80 сантиметров.

Затем выполняется установка коллектора. В него сходятся начало и конец всех контуров теплового пола.

Монтаж контуров коллектора

Перед тем как смонтировать теплый пол из полипропиленовых труб своими руками, убедитесь, чтобы укладка труб соответствовала вашей схеме.

На завершающем шаге производится подключение и настройка контуров в коллекторе согласно сопроводительным документам изделия. Основной алгоритм выглядит следующим образом:

• Закрепление начала трубопровода в подающем коллекторе, а его конца в обратном.
• Далее проверяется система на работоспособность. Для этого заполняется каждый контур теплоносителем в отдельности. Для вытравливания воздуха все клапана в распределителе открываются.
• Нужно установить давление в трубах в полтора раза выше рабочего, но он не должен быть меньше 6 бар.
• Спустя четверть часа уровень давления снизился, его нужно повысить вновь. Этот этап проводится трижды.
• Затем схема остается нагруженной ровно на сутки. Монтаж признается исполненным грамотно, если давление упало всего на 2 бара.

Затем производится заливка стяжки с обязательным использованием специализированных присадок, в виде микрофибры. Раствор должен высохнуть полностью, в период его просушки категорически запрещено использовать тепловой пол.

Подсоединение всех контуров к коллектору

В вышеописанном материале был полностью освещен вопрос, как выполнить тепловой пол из полипропиленовых труб самостоятельно. Изучив его, вы сможете выполнить данный вид ремонта самостоятельно.

Как собрать коллектор для теплого пола из полипропилена своими руками

Домой Пол Как собрать коллектор для теплого пола из полипропилена своими руками

Содержание

Для отопления собственной недвижимости все больше и больше потребителей выбирают автономную систему. Именно ей присущи следующие характеристики:

1. Отменная производительность.
2. Минимальные денежные вложения.
3. Надежность и долговечность в эксплуатации.

В системе предусмотрены многочисленные узлы и важные элементы, без которых отопительный агрегат не сможет работать на полную мощность. К примеру, коллекторы, которые отвечают за эффективность и производительность теплого пола.

Читайте также: Как сделать наливной 3D пол

Что нужно учитывать, выполняя монтаж теплых полов

Каждый человек, который понимает толк в строительном мастерстве, знает, что монтаж теплого пола для частного дома – довольно затратное мероприятие. Но если учесть, что данная система должна быть надежной и долговечной, то об экономии не стоит беспокоиться. Однако некоторые моменты, которые не повлияют на работу теплого водяного пола, можно учесть.

К примеру, можно не покупать новые коллекторы, а изготовить такие элементы своими руками. Чтобы сделать своими руками коллектор, не нужно быть квалифицированным мастером, следует просто придерживаться рекомендаций и производить работу поэтапно.

Чаше всего система теплого пола собирается из полипропилена. Пластиковый теплый пол с правильно подобранным диаметром трубы прослужит довольно долго, будет надежно обогревать помещение.

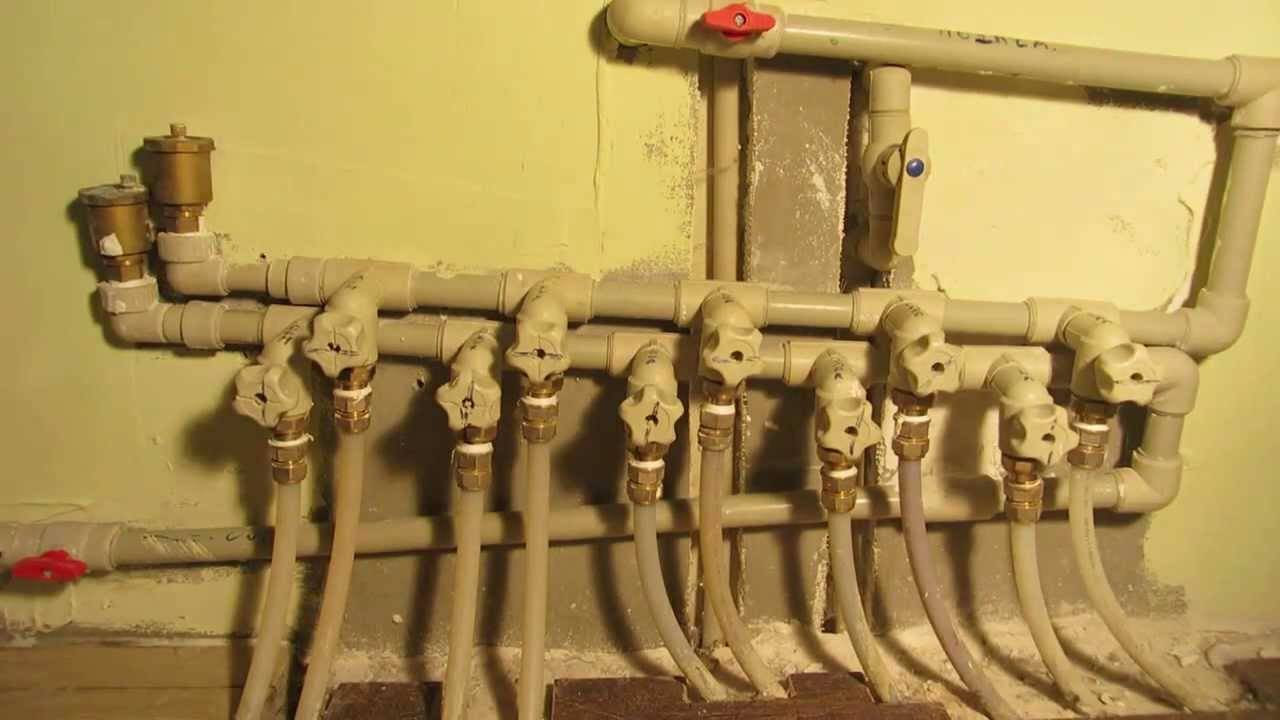

Как собрать пластиковый коллектор

После того как монтаж основной поверхности будет окончен, можно своими руками создать пластиковый коллектор, предназначенный для теплого пола. Для этого нужно подготовить следующие элементы:

• пластиковые трубы, диаметр которых будет не более 25 и 32 мм;
• специальные заглушки;
• соединительные муфты, предусматривающие наличие внутренней резьбы;
• специальные краны, которые называют «американками»;
• соединительные тройники, диаметр которых не превышает 32 и 25 мм;
• качественное герметическое вещество;
• воздухоотводы, оснащенные автоматикой.

Созданные своими руками коллекторы должны предусматривать наличие двух основных составляющих. Функция первой составляющей – перенаправление тепла по всем пластиковым трубам системы. Монтаж должен предусматривать специальное выходное отверстие, если в дальнейшем потребуется добавить дополнительный контур к системе отопления.

Читайте также: Как сделать самостоятельно пол на балконе

Правила монтажа

Монтаж элемента производится поэтапно:

• собирается пластиковая гребенка из труб;
• все элементы надежно соединяются между собой при помощи специального приспособления для фиксации пластиковой основы;
• к одной трубе фиксируется воздухоотводчик, группу, отвечающую за безопасность и шарнирный кран. Последний может понадобиться, если нужно слить воду из отопительной системы в случае поломки теплого пола;
• на другую часть конструкции, к которой будут подключаться трубы обратки, своими руками собираются такие же элементы, то есть монтируется шарнирный кран и специальный воздухоотводчик. На эту же сторону следует установить насосный элемент, который будет отвечать за циркуляцию. Монтаж насоса следует сделать так, чтобы стрелка была направлена к отопительному агрегату.

Специалисты рекомендуют своими руками установить после насосного элемента специальный кран, предусматривающий три хода, чтобы в итоге система водяного теплого пола получилась экономной и эффективной. Не лишним будет оснастить конструкцию клапаном обратного значения.

Читайте также: Выбор фанеры для деревянного пола

На этом этапе сборка коллектора исключительно своими руками будет окончена. Можно заметить, что монтаж элемента не так уж и сложен, самое главное, при сборке придерживаться схемы и рекомендаций. В итоге каждый сможет получить надежный и долговечный элемент системы из пластика для теплого водяного пола, который будет собран самостоятельно, а для его изготовления не нужно тратить огромных денег. Такие коллекторы равномерно и эффективно прогревают всю поверхность пола, в помещении будет тепло и уютно даже в сильный мороз.

Предыдущая статьяВыбираем обои для прихожей: фото

Следующая статьяКухня, совмещенная с залом или гостиной, – актуальное решение для вашей квартиры

ЭТО ПОПУЛЯРНО

ВЫБОР РЕДАКТОРА

Коллекторы для теплых полов объясняются

Все системы водяного теплых полов (также известные как UFH) состоят из ряда труб, уложенных под поверхностью вашего пола. Коллекторный теплый пол является центральной точкой распределения всех труб напольного отопления. При включении системы по этим трубам течет теплая вода, создавая равномерное распределение тепла по поверхности пола наверху.

«Коллектор имеет серию электронных приводов, которые связаны с каждым отдельным комнатным термостатом, что дает вам возможность контролировать каждую комнату, время нагрева и температуру», — объясняет Том Эдмундс, генеральный менеджер Wunda Group.

Наряду с подсоединением трубопровода теплого пола к самому источнику тепла (т. е. котлу, тепловому насосу и т. д.), задачей коллектора является регулирование расхода воды по трубам, обеспечивающее равномерное распределение теплой воды. Коллектор также играет важную роль в регулировании температуры и давления в вашей системе.

На выбор предлагается широкий выбор стилей и размеров – ваш инженер-теплотехник сможет посоветовать, какой из них подходит для вашей установки. Правильная установка коллектора имеет решающее значение для производительности вашего напольного отопления, поэтому его установка всегда является работой, которую лучше доверить профессионалу.

Здесь мы объясним все, что вам нужно знать о коллекторном напольном отоплении, от того, где его лучше всего разместить, до необходимого обслуживания.

Что такое коллекторный теплый пол?

(Изображение предоставлено Владимиром Вороной/Alamy Stock Photo)

Коллектор образует центральный узел вашей системы UFH, оснащенный рядом портов, которые соединяются с каждым контуром трубопровода в вашей установке. Чтобы понять, как работает коллектор, важно сначала понять, как прокладывается трубопровод в вашей системе.

Трубопровод, по которому течет теплая вода, проложен в виде змеевидных петель, известных как контуры. Как правило, на комнату приходится одна цепь или, возможно, несколько цепей на большой открытой площади. Каждый контур подключается обратно к одному порту в коллекторе, что позволяет независимо контролировать температуру в каждой зоне.

Ваш коллектор управляет и регулирует каждый из контуров одновременно. Позволяет вам управлять отоплением при разных температурах в разных помещениях с помощью термостатов, установленных в каждой из комнат, где у вас есть полы с подогревом. Ваша способность регулировать температуру в каждой комнате позволяет более эффективно использовать тепло, поэтому вы не тратите энергию на обогрев комнат, в которых проводите меньше времени.

«Коллектор — единственное место в системе UFH, где можно найти стыки, — говорит Мэтт Деншам из Robbens. «Наличие коллектора гарантирует отсутствие стыков в трубах UFH, которые проходят под полом. Это гарантирует отсутствие утечек, а также позволяет зонировать систему UFH, дополнительно повышая энергоэффективность».

Какие существуют типы коллекторов?

Размер и тип устройства, необходимого для вашей уникальной системы обогрева пола, будут зависеть от масштаба проекта, типа используемой вами системы UFH и количества комнат, в которых вы ее устанавливаете.

Например, если вы устанавливаете UFH в кухне-столовой открытой планировки, гостиной, кабинете, домашнем офисе и туалете, вам потребуется коллектор большего размера с большим количеством портов, чем если бы вы устанавливали только пару номера. Также необходимо учитывать тип пола и напольного отопления (стяжка или без стяжки).

«Существует несколько типов коллекторов, изготовленных из латуни или даже пластика, — говорит Том Эдмундс из Wunda Group. «Нержавеющая сталь является наиболее износостойкой для долгой и беспроблемной жизни».

Поскольку коллектор отвечает за регулирование давления и температуры потока воды, он состоит из нескольких ключевых компонентов. Например, для удаления воздуха из системы UFH будет использоваться ручной или автоматический воздухоотводчик.

Также будут дренажные клапаны для первоначального заполнения и опорожнения труб. Расходомеры являются еще одной важной частью устройства, отвечающей за контроль правильного расхода и температуры воды, подаваемой в каждую зону (это будет определяться индивидуальными потребностями в тепле для каждого помещения).

Центр проводки коллектора — еще один ключевой компонент. «Это контролирует электрический аспект вашей установки, устанавливая связь между коллектором, котлом и термостатом», — говорит Сара Вазир, руководитель отдела маркетинга компании Warmup. «Обычно связанный с приводами и термостатами, этот центральный узел управляет работой вашей системы отопления». Это сильно отличается от того, как работает электрический теплый пол.

Как работает коллектор теплого пола?

Полезно начать с термостатов, которые установлены в каждой из комнат, где у вас есть полы с подогревом. Каждый из них будет запрограммирован на разогрев до желаемой температуры в нужное время. «Когда термостат обнаруживает потребность в тепле, он подает сигнал источнику тепла (т. е. бойлеру) на подачу теплой воды в коллектор», — говорит Том Эдмундс.

‘Термостат также подаст сигнал коллектору открыться к петлям трубы, подсоединенной к этому термостату, и включит щенка для циркуляции теплой воды вокруг петель трубы, требующих тепла.’

После достижения требуемой температуры достигнут, термостат подаст сигнал коллектору закрыть петли трубы, останавливая циркуляцию воды. «Если во всех комнатах достигнута заданная температура, источник тепла также получит сигнал о прекращении подачи нагретой воды», — говорит Том Эдмундс.

(Изображение предоставлено Future PLC/Adam Carter)

Где должен располагаться коллектор для теплого пола?

Правильное расположение коллектора жизненно важно для обеспечения эффективной работы вашей системы UFH. «Лучшее место — в центре зоны обогрева», — говорит Сара Вазир. «Установив его централизованно, вы сможете свести длину труб к минимуму. Убедиться, что поток теплой воды достигает области, которая будет нагреваться равномерно и эффективно». Подойдет шкаф под лестницей или в шкафу в гардеробной. Некоторые поставщики UFH поставляют узкие шкафы, изготовленные специально для размещения коллектора и связанного с ним трубопровода.

Как установить коллектор теплого пола?

Систему водяного отопления всегда должен монтировать профессиональный инженер-теплотехник или сантехник, который сможет проконсультировать по стоимости напольного отопления. Они начнут с проверки планов проектирования, чтобы увидеть, какой порт обслуживает каждый конкретный контур в вашей системе.

Затем трубопровод будет проложен по наиболее эффективному маршруту между центральным коллектором и самой зоной. Каждая труба будет возвращаться обратно к коллектору, соединяясь с возвратной планкой. Когда все контуры подключены к коллектору, систему можно проверить под давлением. Этот шаг всегда следует выполнять перед укладкой стяжки или самовыравнивающейся смеси.

Как сбалансировать коллектор теплого пола?

(Изображение предоставлено Роббенсом)

«Балансировка» вашей системы напольного отопления — это просто процесс обеспечения распределения нужного объема воды по системе. Это означает, что тепло распределяется равномерно по всему помещению. Большие объемы воды обычно текут к более коротким контурам трубопроводов, иногда оставляя более длинные участки трубопроводов с меньшим потоком. Вот почему так важно убедиться, что коллектор расположен по центру, чтобы обеспечить как можно более равномерную работу трубы.

Для достижения оптимальной эффективности ваш установщик создаст сопротивление в контурах с короткими трубами и меньшее сопротивление в контурах с длинными трубами, гарантируя, что через каждый из контуров будет протекать правильный объем воды. Это делается в процессе балансировки посредством ручной настройки расходомеров на коллекторе.

Все, что вам нужно сделать, это открывать и закрывать эти расходомеры до тех пор, пока не будет достигнут желаемый расход – эта цифра будет указана в ваших проектных чертежах UFH. Если вы не уверены, попросите своего установщика показать вам, как это сделать, когда он или она установит систему. Это быстрая работа, которая займет всего пару минут, но имеет огромное значение для общей эффективности вашей системы.

Развенчание 4 наиболее распространенных мифов о напольном отоплении

Значок календаря

Дата публикации: 9 августа 2018 г.

Значок секундомера

Время чтения: 3 минуты чтения эффективный, дешевый и простой способ. Хотя это растущий рынок, он изобилует неправильными представлениями о его установке, сроке службы и влиянии на дом. Инженеры по сантехнике и отоплению должны прояснить любые сомнения, которые у них есть в отношении UFH, чтобы понять решение по отоплению и увеличить объемы продаж. В этом блоге мы развенчаем 4 самых распространенных мифа о теплых полах.

Миф 1. Сложно установить

Некоторые установщики неохотно рекомендуют домовладельцам UFH, поскольку ошибочно полагают, что его сложно установить.

Однако установить UFH не так сложно, как могут подумать некоторые профессионалы. В любой установке UFH используются гибкие трубы (контуры), такие как JG Layflat®, которые укладываются на пол и соединяются с коллектором. Это контрастирует с отделкой радиаторов, где установщики должны прятать трубы в балках и распределять их по каждому радиатору. Это отнимает много времени и не так просто, как UFH.

UFH может быть установлен, испытан и введен в эксплуатацию в одной фазе. Полная установка UFH в средней комнате может занять около 20 минут, а это означает, что дом среднего размера может быть установлен менее чем за день.

Миф 2. Домовладельцу обходится дороже

Компании, производящие радиаторы, часто заявляют, что владение UFH приводит к более высоким эксплуатационным расходам. Поскольку цены на топливо постоянно растут, легко понять, почему люди не хотят иметь его дома. К счастью, это не так!

Многие исследования показали, что решения UFH со стяжкой более экономичны, чем обычные радиаторы. Это связано с тем, что UFH работает при более низкой температуре 45-55 градусов, тогда как радиаторы работают при гораздо более высокой температуре 75-85 градусов. Это означает, что UFH оказывает меньшую нагрузку на котел по сравнению с радиаторами.

UFH также можно установить с интеллектуальными элементами управления отоплением, такими как элементы управления теплым полом JG, которые позволяют контролировать время и температуру в отдельных комнатах. Это означает, что температуру можно контролировать в каждой комнате, а не с помощью одного термостата для всего дома, гарантируя, что энергия будет использоваться только в используемых комнатах.

Миф 3 – Коллекторы должны располагаться рядом с котлами

Мы сталкивались со многими установками, где распределительный коллектор находится рядом с котлом.
