Движение воды по самотечной системе слишком медленное – котел кипит, а радиаторы холодные… Не редкий случай, когда самотек сделан таким образом, что теплоноситель движется с малой скоростью, и не способен перенести всю энергию от котла к радиаторам. Возможный выход из ситуации: установить циркуляционный насос, при этом система может оставаться также открытой, или ее можно преобразовать в закрытое состояние с установкой расширительного мембранного бака вместо открытого.
Какой насос для самотечной системы
Нужен самый маломощный циркуляционный насос, включенный на минимальную скорость. Как правило, самотечной системой отапливаются площади до 120 м кв., а сопротивление движению теплоносителя здесь минимальное, так как применяется большой диаметр труб и радиаторов. Поэтому создание даже минимального избыточного напора должно приводить теплоноситель в движение.
Циркуляционный насос с напором до 40 кПа будет с избытком достаточным для движения теплоносителя в этих условиях. Обычно подбираются насосы с типовым монтажным размером на 25 мм. Таким образом насос типа 25-40 любого производителя подойдет в этом случае…
Где поставить насос в самотечной системе
Главный насос в любой системе устанавливается возле котла, на подаче или на обратке, — до первого тройника по схеме. Предпочтительней ставить на обратке. Здесь меньше температура, и больше давление по перепаду высот на 0,15 бар. И нет риска попадания рабочего колеса в паровое облако.
- На подаче существует опасность выброса пара в насос. В этом случае он окажется завоздушенным и циркуляция в системе замедлится, что для разогретого котла и всей системы не лучший вариант…
Как обычно монтируется насос
Самотечная система, как правило, сделана стальными трубами большого диаметра. Поэтому без врезки отводов 1 дюйм (25 мм), без проведения сварочных работ на трубах, здесь не обойтись.

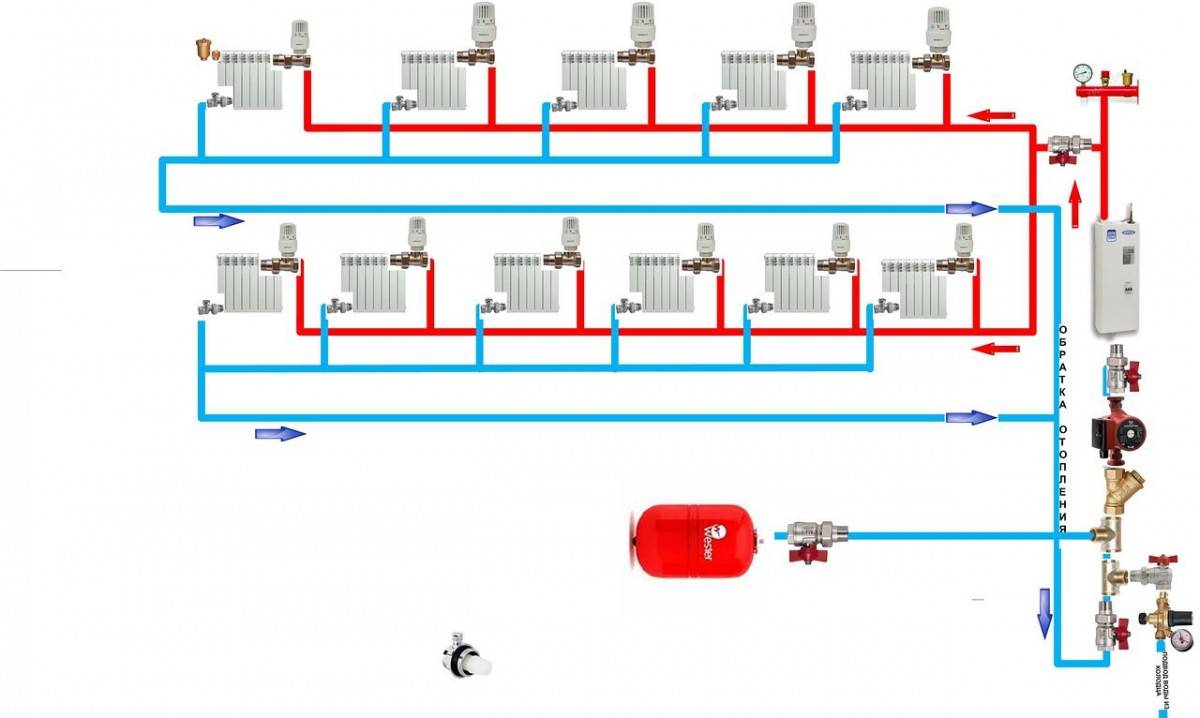

Насос устанавливается на параллельном патрубке. Перед ним устанавливается фильтр грубой очистки. В основной трубе ставится обратный клапан, при выключении насоса он должен открыться, и система перейдет на самотечное отопление. Но на практике чаще ставят простой кран…
Нужно ли переводить систему в закрытое состояние
Для уменьшения вероятности возникновения кавитации на насосе (падения давления на рабочем колесе) желательно систему перевести в закрытое состояние. Т.е. убрать большой открытый бак, и установить (врезать на обратке) отводок на мембранный бак. Его объем принимается как 1/10 от объема теплоносителя.
Объем теплоносителя в таких системах больше 100 литров, поэтому расширительный бачок понадобится литров на 15, для его устойчивой работы. Сначала он накачивается воздухом до рабочего давления в 1,7 атм, а затем система заполняется чаще до давления 1,8 атм в холодном состоянии.
- Обязательно устанавливается группа безопасности на подаче котла до первого крана, – манометр, воздухоотводчик, предохранительный клапан.
Ошибочное мнение: в доме холодно – нужно установить насос
Насос в системе отопления с самотеком выручит только в единственном случае – котел перегревается, а радиаторы холодные, или только дальние радиаторы остаются прохладными. Насос лишь ускоряет перенос энергии от котла. Если же все радиаторы прогреваются равномерно, а котел не перегревается, то чтобы нагреть дом нужно сперва заняться утеплением и вентиляцией, заменить котел на мощный…
Предыдущая запись
Следующая запись
закрытая система отопления, открытая система отопления, принудительная система отопления
закрытая система отопления, открытая система отопления, принудительная система отопления
Главная
Статьи
Самотечная, открытая система отопления
Самотечная, открытая система отопления.
Нам известны две системы – закрытая и открытая. Мы так привыкли идти в ногу со временем, что порой забываем о последствиях сегодняшнего комфорта, это касается закрытых систем отопления, в которых решающую роль играет давление в системе отопления и зависимость от других источников питания, например, таких как электронасос и других вспомогательных видов для поддержки отопления.
Если при такой конструкции отключается электричество, то наш газовый котел просто отключится или будет работать по малому контуру, твердотопливный котел придется тушить в ручную, если не будет предусмотрена буферная емкость или гидро стрелка, группа безопасности, которая включает в себя манометр, автоматический кран маевского и срывной клапан. Что же заставляет нас возвращаться к монтажу былой, надежной проверенной временем самотечной, открытой системе отопления? Сегодняшняя актуальность твердотопливных котлов, вынуждает потребителя вернуться к самотечной, открытой системе отопления, для которой просто необходим большей объем воды, потому как пламя в твердотопах контролировать тяжелей, чем в газовых котлах и поэтому, перераспределение тепла будет происходить равномерно. Также стоит обратить внимание на расширительный бак открытого типа в данной системе, который будет выполнять функцию уже упомянутой ранее группы безопасности, что и является неким предохранителем твердотопливного котла и всей монтажной конструкции от перегрева и перепада давления.
Такой бак устанавливается в самой верхней точке. Если это будет чердачное помещение, то бак стоит тщательно утеплить. Напротив, котел следует устанавливать в самой нижней точке, можно ниже уровня пола. Расположение труб в данной системе выполняется строго по уклонам, для беспрепятственного перемещения теплоносителя. Естественная циркуляция жидкости в самотечной открытой системе отопления обеспечивает надежную и пес перебойную работу всего оборудования. Следует контролировать уровень воды в расширительном баке, если ее будет не достаточно, то система завоздушиться и не будет прогреваться должным образом, если ее будет много, то будет при нагреве расширяться и вытекать из бака, что негативно сказывается на ремонте помещения. Для улучшения циркуляции, в помещении устанавливается циркуляционный насос, который приводит в состояние работы и теплые полы, без него в большинстве случаев они не работают.
Негативным моментом такого отопления является громоздкость всей конструкции, в которой используются трубы большего диаметра с выдержкой уклонов, а их то и тяжело спрятать или замаскировать.
Также стоит отметить дороговизну материала и работ. Низкий КПД можно повысить, включив циркуляционный насос. В целом же вышеупомянутая система отопления заслуживает особого внимания, так как ее можно отнести к разряду автономных на сегодняшний день. Поэтому не спешите распиливать ее на металлолом, если у вас еще есть такое преимущество как «самотек».
Интернет-магазин технология.com.ua.
Разработка сайта — AVEXSTUDIO
Руководство по системам центрального отопления — комбинированная котельная | система гравитационного питания | система высокого давления
При рассмотрении вопроса о замене вашего газового котла важно знать, какой у вас тип системы центрального отопления. В домах используются четыре основных типа систем центрального отопления:
- Комбинированная газовая котельная
- Самотечная газовая котельная
- Газовая котельная высокого давления
- Система воздушного теплового насоса (использует электричество, а не газ)
Аналогичным образом газовые котлы нагревают радиаторы центрального отопления.
Основные отличия заключаются в напоре воды, при котором работает газовый котел, и в способе подачи горячей воды. Исторически самотечная система была основным типом, установленным в Великобритании, но для новых отопительных установок теперь она полностью заменена либо комбинированными котловыми системами, либо системами высокого давления, либо, в последнее время, тепловым насосом с воздушным источником (узнайте больше о тепловых насосах с воздушным источником).
Комбинированная газовая котельная
Схема системы комбинированного котла
Этот тип установки, часто называемый «комбинированным котлом», нагревает горячую воду по мере необходимости, без необходимости в резервуаре для хранения горячей воды. Таким образом, в местах, где потребность в пространстве и горячей воде ограничена, например, в квартирах, эти системы могут быть очень популярными. В системе используется давление водопроводной воды, поэтому переливные баки отсутствуют.
Основным недостатком является то, что поток горячей воды медленнее, чем в системах, которые обеспечивают хранение горячей воды – большинство систем не справятся с домами с двумя ванными комнатами.
Чтобы иметь разумный уровень расхода горячей воды, мощность котла должна быть в диапазоне 25-30кВт, а не 15-20кВт для системы с баком для хранения горячей воды. Если вы думаете об использовании солнечного нагрева воды в будущем, то еще одним недостатком является то, что эти системы не подходят для использования с комбинированным бойлером, поскольку для них требуется водонагреватель. Подробнее читайте в нашей статье о стоимости солнечных батарей.
Список комбинированных газовых котлов с типичными потребительскими ценами см. в разделе «Комбинированные газовые котлы».
Система газового котла с самотечной подачей
Система центрального отопления Самотечная система с подачей топлива
Исторически система центрального отопления с самотечной подачей была наиболее распространенной системой, устанавливаемой в жилищном секторе Великобритании. В настоящее время они менее распространены, так как комбинированные системы и системы высокого давления лучше, когда устанавливается совершенно новая система.
Во многих старых домах есть системы с самотечной подачей, поэтому может оказаться более рентабельным модернизировать существующую самотечную систему с помощью нового более эффективного котла, чем тратиться на полную новую систему. Некоторые производители называют газовые котлы для самотечной системы «котлами с открытой вентиляцией», «котлами только для обогрева», «обычными котлами» или «обычными котлами». Большинство системных котлов также можно использовать с гравитационной системой. Системный котел имеет дополнительные встроенные компоненты, такие как насос, что упрощает установку по сравнению с котлом только для нагрева.
Основные недостатки:
- Напор воды в кранах с горячей и холодной водой может быть довольно низким, так как поток зависит от гравитации. В квартирах, где нет возможности разместить емкости для воды на чердаке, напор воды в душе может быть слабым, если только не используется душевой насос.
- Дополнительно требуется бак для хранения холодной воды и расширительный бак. Эти резервуары часто устанавливали на чердаках, где они становятся уязвимыми для повреждений от мороза, что приводит к утечкам воды.
- Если система отопления очень старая, то за дополнительную плату может потребоваться труба для конденсата, новый дымоход и новая труба подачи газа. Также в домах верхние и нижние этажи следует рассматривать как разные зоны обогрева, и для них потребуется более совершенный контроллер. Это в равной степени относится и к более старым комбинированным котлам и котлам высокого давления, хотя они не так давно присутствуют на рынке.
Эти резервуары часто устанавливали на чердаках, где они становятся уязвимыми для повреждений от мороза, что приводит к утечкам воды.Система газового котла высокого давления
Схема системы центрального отопления с котлом высокого давления
Этот тип системы работает при давлении водопроводной воды и использует аккумулированную систему горячего водоснабжения. Так что, если вам нужны потоки горячей воды под сильным напором, то эта система для вас.
Основным недостатком является то, что эти высокопроизводительные системы, как правило, дороже, чем комбинированные системы, так как у вас есть дополнительные расходы на бак для горячей воды.
Они также, как правило, требуют более высокого уровня навыков среди установщиков, хотя по мере того, как эти системы становятся все более распространенными, это становится меньшей проблемой. Некоторые производители называют котлы для системы высокого давления с баком «системными котлами», хотя некоторые котлы, работающие только на тепло, также можно использовать, если добавить дополнительные внешние компоненты, такие как насосы.
Дополнительная информация
См. калькулятор стоимости котла
водонагреватели .
Тайна мертвецов
Опубликовано: 12 апреля 2022 г. — Дэн Холохан
У Мертвецов было умное решение для балансировки гравитационных систем горячего водоснабжения. Они рассказывали об этом друг другу, но никогда не записывали, чтобы мы с вами, застрявшие в 21 веке, знали. В этом эпизоде Дэн Холохан делится этим секретом, который почти утерян для истории.
Расшифровка эпизода
Гравитационное водяное отопление — одновременно самая простая и самая сложная система, когда-либо существовавшая на Гидроник Хайвей.
Это просто, потому что в нем так мало движущихся частей. Вода – единственная по-настоящему движущаяся часть. Горячая вода поднимается; раковины с холодной водой; это так просто. Но в то же время это сложно, потому что трубы должны быть подходящего размера для количества протекающей воды, и они должны иметь идеальный шаг. Слесарь должен обязательно удалить заусенцы с трубы, которую он разрезает, в противном случае поток может создавать слишком большое трение. Эта система настолько тонкая, что заусенец может вас испортить. Представь это.
Отличное место для изучения современных систем.
Многие из старых котлов, которые Мертвецы использовали в своих гравитационных системах, имели два выхода, и эти трубы были большими. Цель состояла в том, чтобы уменьшить сопротивление потоку, чтобы нагретая вода могла подниматься. Две трубы (и большие) обеспечивают больший поток, и именно поэтому вы увидите эти множественные врезки в этих классических гравитационных системах.
Вы также ограничены зданием не выше трех этажей, потому что, когда горячая вода поднимается вверх, она отдает свое тепло радиаторам.
За пределами трех этажей горячая вода практически перестает подниматься, потому что вода потеряла большую часть своего тепла. Эти системы работали за счет разницы в плотности горячей и холодной воды. Это как воздушный шарик с гелием. Он пойдет так высоко, а затем перестанет подниматься.
Вот вам хороший вопрос, раз уж мы говорим о гелиевых шарах. Если бы вы поднимались из старого котла, на какой этаж вы бы направились в первую очередь?
Вы бы пошли на первый этаж, второй этаж или третий этаж?
Подумай. Я буду ждать.
Вы сказали первый этаж? Ну, а если бы в системе был циркуляционный насос, то вода обязательно сначала шла бы на первый этаж. Это потому, что вода ленива и всегда идет по пути наименьшего сопротивления. В циркуляторе этот путь наименьшего сопротивления является кратчайшим путем от нагнетания циркулятора обратно к его всасыванию.
Но без циркулятора путь наименьшего сопротивления — это верхний этаж (вспомните воздушные шары с гелием). Вода поднимается по трубе, минуя радиаторы первого и второго этажа.
Значит, в этом доме есть несчастные люди, а все потому, что между котлом и верхом этих старых систем разница давлений меньше, чем между котлом и радиаторами первого и второго этажа.
Итак, чтобы исправить это, Мертвецы применили кое-что весьма умное, и они рассказали об этом друг другу, но никогда не записывали, чтобы вы и я, застрявшие в 21 веке, знали. Что они сделали, так это добавили диафрагмы к радиаторам верхнего этажа. Они вставили их в штуцеры клапанов подачи радиатора. Отверстие — это не что иное, как тонкий круглый кусок металла с отверстием в центре. Он нужен для того, чтобы создать перепад давления и направить воду куда-то еще.
Старожил как-то сказал мне, что его давно умерший отец курил табак Prince Albert, потому что он был в жестяной банке. Его отец сохранил банки и использовал пробойник и гвоздь, чтобы сделать свои собственные отверстия. Его самодельные отверстия сработали, и он рассказал об этом своему сыну, но не сказал мне.
Итак, мы подошли к мистеру Хиксу.
Когда Ф. Скотт Фицджеральд писал «Великого Гэтсби», он использовал в качестве модели пару роскошных домов на северном берегу Лонг-Айленда. К югу от того места, где раскинулись эти дома, находится город Уэстбери, и в этом городке был небольшой торговец мазутом под названием Хикс-Уэстбери. Когда я работал на представителя производителей, я обращался к этим хорошим людям. В то время мне было около 12 лет, по крайней мере, таким старым я себя чувствовал, когда пошел к мистеру Хиксу. Он вырос, доставляя нефть в эти особняки и многие другие дома в этом районе. Он также обслуживал все те классические гидравлические системы, многие из которых были самотечными и водогрейными.
Моя работа с представителем в то время заключалась в том, чтобы быть подрядчиком. У меня не было прямых обязанностей по продажам. Я просто был на связи, чтобы помочь любому подрядчику, которому нужна вторая пара глаз для любой проблемной работы. Мой главный талант (а большего в том возрасте у меня не было) заключался в том, что я умел пользоваться библиотекой.
Это было задолго до Интернета. Я пользовался библиотеками Нью-Йорка и Лонг-Айленда и проявлял большое уважение к таким людям, как мистер Хикс. Когда у меня возникал вопрос, он отвечал на него, а затем я делился своими знаниями с подрядчиком, которому помогал. Удивительно, чем поделятся с вами пожилые люди, если вы просто проявите к ним уважение, которого они заслуживают.
Подрядчик установил новый котел в большом доме с самотечным отоплением. В новом котле, разумеется, был циркуляционный насос. Когда он запускал новый котел, вода текла в ближайшие доступные радиаторы, которые оказались на первом этаже дома, а потом обратно в котел. Это потому, что вода, как мы уже договорились, ленива и всегда будет идти по пути наименьшего сопротивления. Подрядчик решил, что у него проблемы с воздухом на верхнем этаже, поэтому радиаторы не нагревались. Он был неправ, но он также был настойчив, и он уже принял решение. Все мы иногда бываем такими. Мы принимаем решения еще в грузовике, а затем начинаем доказывать, что мы правы, несмотря на все улики.
Такова человеческая природа.
Доказательством в данном случае было то, что когда подрядчик выпускал воздух из радиаторов верхнего этажа, он не получал воздуха. Он только что получил воду. И дело в том, что когда у вас нет воздуха, это не проблема с воздухом. Это проблема баланса. Вам действительно нужно остановить кровотечение.
Но я еще не знал этого, несмотря на то, что был Подрядчиком. Я просто встал на колени рядом с этими батареями на верхнем этаже с этим несчастным подрядчиком и помог ему прокачать батареи, в которых не было воздуха. Мы трудились часами, с большой надеждой и предвкушением, но это были не кости. Радиаторы какое-то время нагревались, потому что мы на самом деле сливали систему сверху, но затем радиаторы снова становились холодными. Они сделали это, потому что после того, как мы перестали сливать воду, не было потока. А где нет потока, там нет и тепла.
Но тогда я так не думал. Мы с подрядчиком просто переглянулись. Мы делали это много в тот день.
