Сделать жилую мансарду под прямой двускатной крышей: Планировка мансарды с двускатной крышей

Планировка мансарды с двускатной крышей

Оценок: 0

Содержание:

• Схема конструкции мансарды с двускатной крышей
• Этапы планировки мансарды
• Варианты дизайна мансарды с двускатной крышей
• Спальня на мансарде
• Детская комната
• Тренажёрный зал на мансарде
• Рабочий кабинет
• Комната отдыха

Дома с мансардой на сегодняшний день весьма популярны, они позволяют с минимальными затратами на строительство увеличить площадь дома. Одним из наиболее простых, недорогих и привлекательных вариантов является планировка мансарды с двускатной крышей. Эта конструкция возводится при помощи стропил, усиленных особыми балками.

Дело в том, что планировка мансарды с двухскатной крышей может быть совершенно разной. Если обустройство будет правильным, эта часть дома будет весьма комфортной для отдыха и жизни. Важно, чтобы продумана была система отопления и естественное, а также искусственное освещение. Примечательно, что мансарду обустроить намного выгодней с экономической точки зрения, чем целый этаж. При этом сокращаются сроки на возведение, а сам дом становится более теплым. Немаловажно, что производить надстройку можно тогда, когда Вы уже проживаете в доме.

Важно помнить, что мансарда с двускатной крышей непременно должна включать в себя хорошую вентиляцию. Несмотря на то, что мансарды имеют наклонные конструкции, их планировка может быть весьма удачной при грамотном подходе. Наши специалисты продумают с учетом нагрузок оптимальную систему стропил и самые эффективные решения для разной формы монтируемых крыш. «ИнтерСити» занимается производством надежных и долговечных систем строительного типа для двускатной крыши, при этом планировка мансарды будет максимально продуманной.

Надо сказать, что расчеты системы стропил представленной крыши достаточно сложные, они требуют применения специальных формул. Производить все расчеты должны профессионалы. При планировке не стоит забывать об окнах, которые обустраиваются на уклонах крыши. Эти герметичные конструкции должны быть качественными и надежными, так как они являются полноценным элементом самой крыши.

Рассматривая конструкцию кровли, можно отметить, что в ее основе стропильные фермы. Они должны прекрасно справляться с весом изоляции, упавшего снега, а также обледенения. Учитывать при проектировании необходимо сейсмичность зоны и особенности самого региона. Строительным материалом, применяемым для изготовления стропил, выступает дерево. При этом все детали надежно собираются в одну систему.

Подобные конструкции напоминают треугольники, которые между собой соединяются накрепко. Расположены стропила с соблюдением некоторого расстояния между ними, и выбирается оно, исходя из материала самого покрытия крыши. По сути, стропила служат для того, чтобы исключить прогиб всей системы. Они удерживаются прогоном, он производится из бруса. Как мы уже сказали, расчет конструкции должны проводить исключительно профессионалы. В формулах приходится учитывать немало величин. Любые погрешности могут привести к тому, что со временем конструкция покосится.

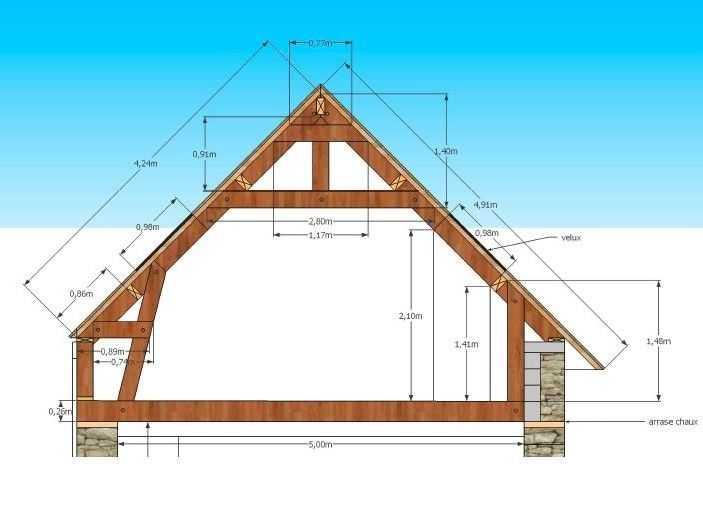

Схема конструкции мансарды с двускатной крышей

По правилам схема конструкции мансарды с двускатной крыши составляется еще на стадии, когда дом планируется. Обустройство будет зависеть от того, какой тип кровли решит выбрать хозяин будущего дома. Проектируя мансарду, Вы получаете дополнительный этаж, но затраты будут в разы меньше, чем при возведении полноценного второго этажа.

Когда проект находится на стадии разработки, следует уделять внимание каждой мелочи. Проект должен быть таким, чтобы все пространство было функциональным и использовать его можно было комфортно. Ниже мы предлагаем Вам схему возможной конструкции, чтобы Вы могли ознакомиться со всеми ее деталями.

Этапы планировки мансарды

Чтобы не возникло даже малейших ошибок при возведении подобной надстройки, надо строго соблюдать все этапы планировки мансарды. Они включают в себя:

• проектирование будущей мансарды происходит на основе плана главного строения;
• продумывается планировка надстройки, ее габариты и размещение окон;
• выбирается конфигурация будущей кровли;
• продумываются и отражаются в проекте способы подведения всех коммуникаций;
• выбирается материал, который поможет осуществить надежное утепление, а также гидроизоляцию;
• изучаются нормы, принятые для строительства, этих норм необходимо придерживаться при разработке подобных конструкций;
• необходимо учитывать, какое планируется строение, и будет ли на него серьезная нагрузка.

Очень важно правильно распланировать в помещении интерьер. Для подобных целей создано сегодня немало компьютерных программ. Каждая мелочь в интерьере должна быть продумана. Немаловажно рассчитать заранее все коммуникации, продумать освещение, отопление.

Следует использовать качественные материалы для гидроизоляции и теплоизоляции. На крышу укладывается изоляционный материал тогда, когда была смонтирована обрешетка. В некоторых случаях специалисты предпочитают использовать сразу несколько видов изоляционных материалов. Для обустройства пола тоже сначала монтируется обрешетка, потом используется пленка для пароизоляции, а также утеплитель.

Следует грамотно продумать, где будет проход в помещение, а также лестница. Коммуникации прокладываются до того момента, как будут начаты основные работы. На завершающем этапе проводится отделка. На сегодняшний день отделочные материалы создают большой простор для фантазии, выбрать стилистику и общий интерьер можно любой.

При обустройстве жилой комнаты на мансарде надо придерживаться простых правил. Не стоит загромождать пространство, приобретать высокую мебель больших габаритов. Оформить окна можно с использованием штор-плиссе. Разграничить зоны можно при помощи цветовых решений, а также мебели и перегородок.

Варианты дизайна мансарды с двускатной крышей

Помещение любой мансарды всегда можно сделать по желанию заказчика удобным, а также комфортным и даже презентабельным. На сегодняшний день варианты дизайна мансарды с двускатной крышей выбрать можно любые. Лучше всего превратить эту часть дома в полезное для Вас пространство. Выбрать можно один из нижеприведенных вариантов:

• уютная спальня;
• комната для детских игр;
• тренажерный зал;
• кабинет;
• художественная мастерская;
• офис;
• библиотека;
• комната отдыха;
• бильярдная;
• гардеробная.

Надо понимать, что для воплощения этих задумок в реальность мансардная крыша должна соответствовать определенным критериям. Если мансарда плохо отапливается, нужно ее хорошо утеплить. Летом мансарда не должна сильно нагреваться, а зимой она должна сохранять тепло. Утеплить крышу двускатного типа не так сложно.

Звукоизоляция должна быть тоже качественной, иначе Вы будете слышать шум дождя, сильный ветер, что не совсем комфортно. Окна непременно надо продумать в помещениях, естественного света при этом должно быть не слишком мало, но и не слишком много. Если окажется, что естественного света чересчур много, то можно использовать жалюзи, недостаток света легко компенсируют светильники и торшеры.

Многие думают, что выполнить дизайн на соответствующем уровне со скатами и балками не представляется возможным, но это большое заблуждение. Сначала все конструкции закрываются гипсокартоном, иначе они будут нарушать дизайн. Стиль оформления выбрать можно любой. В моде классика и прованс, кантри и хай-тек, арт-деко и электрика, а также восточный стиль и много других не менее интересных стилей.

Продумать необходимо немало моментов. Лучше избегать использования темных тонов. Комната может быть увеличена за счет светлых тонов, а также зеркал и поверхностей из стекла. Применение слишком ярких цветов нередко давит. Стандартные предметы мебели не всегда помещаются в маленьких помещениях, и их иногда имеет смысл изготовить на заказ.

Освещение рекомендуется использовать многоуровневое. Окна лучше выбрать панорамные, чтобы помещение было светлым. Ночью Вы сможете наблюдать за звездами через подобные окна. Если утром будет проникать свет солнца в помещение, то можно повесить шторы.

Спальня на мансарде

Большую часть жизни все мы проводим именно во сне. Сон играет не последнюю роль в жизни человека. Кровать в спальне должна быть максимально удобной. Даже небольшое по габаритам помещение позволит разместить достаточно большую кровать. Устанавливается кровать, как возле вертикальной стены, так и возле скатов.

Многие предпочитают установить кровать на некоторое возвышение, чтобы под ней освободилось достаточно места для хранения различных вещей. Это может быть постельное бель или книги.

Так как вся мебель должна быть максимально низкой, чтобы зрительно не уменьшать помещение, можно разместить в спальне прикроватные тумбочки, маленький столик. В противоположной стороне комнаты можно создать зону, в которой Вы будете переодеваться и приводить себя в порядок. Также там может быть установлен комод и телевизор.

Такое помещение позволит Вам всегда хорошо отдыхать от суеты. Очень сильно будет влиять на Ваше восприятие цветовая гамма. Лучше выбирать пастельные светлые тона, которые могут быть дополнены яркими акцентами. Если кровать будет вообще без ножек, тогда в нее можно легко вмонтировать удобные ящики. Удобной окажется в спальне, обустроенной на мансарде, компактная мебель по типу модульной. Конструкции такой мебели могут легко трансформироваться и перемещаться. Не стоит использовать в подобном помещении стулья. Мебель идеально подойдет квадратная, это всевозможные тумбы и комоды.

В некоторых случаях, если позволяет пространство, в спальне можно разместить небольшой письменный стол. Хорошо организованное рабочее место позволит Вам при необходимости поработать. Окно в спальне должно занавешиваться шторами. Как Вы сами видите на фото, спальня на мансарде – это отличное решение.

Детская комната

Многие люди предпочитают обустраивать мансарду именно под детскую. Все пространство может быть разделено на зоны при помощи различных цветов. Выбирая материалы для детской комнаты, помните, что они должны быть не только привлекательными и создавать прекрасное настроение, но и безопасными. Мебель для данного помещения тоже стоит выбирать тщательно, у нее не должно быть острых углов.

На пол можно постелить ковер или другое покрытие. Кровать может быть двухъярусной, чтобы она не занимала много места. Непременно стоит продумать места для хранения игрушек. Для этого используются встроенные ящики, либо специальные корзины. Надо сказать, что дети обожают чердаки, они будут в восторге от подобной комнаты. Многие родители слишком переживают из-за того, что детская комната расположена наверху. Переживать не стоит, надо просто сделать пол хорошо укрепленным и установить очень прочную и удобную лестницу, она должна быть с перилами. Окно в детской лучше установить большое, чтобы в комнате было много света.

Нельзя забывать о том, что дети растут, им нужно в высоту столько же пространства, сколько и взрослым людям. И именно та часть помещения, где высота больше, отводится под игровую зону.

Полки с игрушками располагаются на стене, неподалеку от окна. Чтобы дети могли делать уроки, прямо возле окна поместите стол и стул. Кровать вполне может быть возле ската крыши, но может быть она и у прямой стены.

Тренажёрный зал на мансарде

Люди, которые ведут активный образ жизни, часто решают разместить тренажёрный зал на мансарде. Для занятий спортом это помещение подходит наилучшим образом. Даже если пространство очень маленькое, беговая дорожка и различные спортивные снаряды все равно поместятся.

Если Вы планируете обустроить мансарду именно как спортивный зал, обеспечьте хороший приток воздуха к данному помещению. Немаловажно использовать такое напольное покрытие, которое будет гасить шум во время занятий спортом.

Тренажерный зал тоже может быть выполнен в совершенно разных стилях. И тут все ограничено лишь пределами Вашей фантазии. Мы предлагаем Вам несколько вариантов обустройства помещения.

Рабочий кабинет

Рабочий кабинет – это то место, где хочется сосредоточиться, погрузиться в тишину. Именно мансарда дает такую возможность. Стол лучше всего располагать у окна, где больше света. Придумать можно небольшие полочки для книг и важных бумаг. Снизу, под столом можно организовать встроенные шкафчики для хранения самых разных вещей.

Слишком нагромождать кабинет мебелью не стоит, Вы не будете жить в этой комнате, и обстановка должна быть сугубо рабочей. Однако пространство может быть разделено на зону рабочую и зону отдыха. И после умственного труда Вы сможете прилечь на диванчик или устроиться в любимом кресле. Дизайн помещения может быть разным, и, взглянув на представленные фото, Вы легко в этом убедитесь.

Комната отдыха

Надо сказать, что комната отдыха обустраивается каждым хозяином с учетом его личных предпочтений и интересов. Если люди любят смотреть кино, то такое помещение может превратиться в небольшой домашний кинотеатр для семейных просмотров. Любители бильярда могут установить стол на мансарде и наслаждаться игрой в любое время. Обычно стол устанавливается прямо в центре помещения. По краям могут разместиться удобные диванчики для отдыха. Об освещении забывать не стоит, оно в идеале должно быть над столом.

Любители тихого семейного отдыха, а также люди, которые любят вечерами приятно беседовать с родными, читать книги, размещают в комнате отдыха удобные диваны, небольшую библиотеку, журнальный столик.

Специалисты, работающие в нашей компании, готовы предложить уникальные решения, планировка мансарды с двускатной крышей будет продумана до мелочей. Они учтут все Ваши пожелания. Используем мы технологии по деревообработке высочайшего уровня, а также надежные и проверенные технические решения. Все это служит гарантией прекрасного результата.

Оценок: 0

Двухскатная крыша с мансардой. Конструкция стропильной системы крыши

Содержание

1. Двухскатная крыша с мансардой. Конструкция стропильной системы крыши
2. Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши
3. Мансардная или двускатная крыша. Какая крыша лучше для мансарды — ломаная или двускатная прямая?
   • Прямая двускатная крыша для мансарды
   • Особенности устройства
   • Преимущества:
   • Недостатки:
   • Ломаная крыша для мансарды
   • Особенности устройства
   • Преимущества:
   • Недостатки:
   • Итоги
4. Двускатная мансардная крыша своими руками. двускатная крыша с мансардой своими руками
   • Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа
   • Особенности двухскатной крыши с мансардой
   • Принцип устройства стропильной системы
   • Определение конструктивных размеров
   • Монтаж стропильной конструкции
5. Двускатная крыша с комнатой. Что представляет собой мансарда?
6. Устройство двускатной крыши с мансардой. Особенности устройства двускатной конструкции
   • Мауэрлат
   • Стропила
   • Обрешётка
   • Прочие вспомогательные элементы
7. Расчет двухскатной крыши с мансардой. Дополнительная информация о калькуляторе

Двухскатная крыша с мансардой. Конструкция стропильной системы крыши

Самый важный элемент мансарды – это стропильная конструкция. Если вы правильно ее сделаете, то сможете не только верно реализовать обустройство мансарды, но и обеспечите нормальную эксплуатацию всего дома. Если ориентироваться на практику, обустроить мансардный этаж можно в любом варианте кровли. В статье мы привели фото домов с двухскатной крышей с мансардой. Также вы можете увидеть ломаную конструкцию кровли и увидеть различия двух систем.

В зависимости от того, какой проект здания, можно использовать даже односкатную конструкцию кровли. Допускается также применение вальмовых или многощитовых крыш. Другими словами, все зависит от ваших возможностей, желания и проекта. Стоит все же отметить, что конструкция ломаной стропильной системы обладает рядом преимуществ – она позволяет увеличить свободное пространство под крышей за счет того, что изменяется угол наклона.

Такой вариант будет почти идеальным, если только не учитывать большие расходы на строительство. Увеличивается, причем существенно, расход материалов. Но и нельзя не упомянуть о том, что технически исполнить такую кровлю сложнее, нежели простую двускатную. В ее конструкции имеются такие элементы:

1. Коньковые и боковые стропила.
2. Обрешетка коньковых и боковых стропил.
3. Подкосы.
4. Стойки.

Стропила бывают висячие и наклонные. Последние используются в том случае, если в проекте присутствуют промежуточные несущие стены. Другими словами, одна из сторон стропил должна упираться в мауэрлат по наружной, а вторая по внутренней стене. Что касается висячих стропил, то у них есть два яруса – нижний (боковые) и верхний (коньковые). Для того чтобы придать жесткость конструкции, устанавливают стойки и перемычки.

Стропильная система двускатной крыши с мансардой. Элементы и узлы стропильной системы мансардной крыши

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Использование ломаной крыши позволяет упростить форму помещения мансарды и получить больший объём жилого пространства.

Возведение ломаной крыши позволяет получить мансарду гораздо больших размеров, чем устройство обычной двускатной кровли

Основными элементами стропильной системы являются:

1. Опорное основание — мауэрлат. Его назначение — распределение нагрузок от стропил на стену.
2. Стропило — балка, воспринимающую нагрузку от кровельного пирога.
3. Брус коньковый — предназначен для восприятия нагрузки от стропила в верхней части, часто применяется для крепления и позиционирования стропил.
4. Стойка, укосина, распорка. Дополнительные детали для усиления несущей способности стропил и компенсации изгибающей нагрузки на стропило от кровельного пирога.
5. Лежень — опора для стойки. Размещается на переводах.
6. Переводы — поперечные балки, формирующие основу для потолочного перекрытия.
7. Ригель — горизонтально устанавливаемая связь между противоположными стропилами, увеличивающая их несущую способность.
8. Внутренняя и наружная обрешётка. Набивается перпендикулярно стропилам.

   В простой конструкции двускатной кровли некоторые элементы, например, ригели и затяжки, могут отсутствовать

При монтаже стропильной системы широко применяются дополнительные детали для усиления крепления элементов конструкции.

Мансардная или двускатная крыша. Какая крыша лучше для мансарды — ломаная или двускатная прямая?

Выбор конфигурации крыши для обустройства жилой мансарды является ключевым моментом, влияющим на многие факторы. От этого зависит, во-первых, внутреннее пространство помещения под кровлей. Во-вторых, стоимость и сложность реализации крыши. В-третьих, общий внешний вид дома, то есть, его архитектура. Предлагаем сравнить, что лучше для мансарды — прямая двускатная или, всё же, ломаная крыша.

Прямая двускатная крыша для мансарды

Обе конфигурации целесообразно сравнивать по трём критериям. Первый — особенности устройства, от которых зависит и стоимость, и сложность, и доступное пространство. Второй и третий — преимущества и недостатки, соответственно. Причём, что немаловажно, именно в контексте обустройства жилой мансарды под крышей.

Особенности устройства

Основой большинства видов крыш частных домов является стропильный каркас. У двускатной прямой крыши он предельно простой. Состоит из секций, каждая из которых — это силовая ферма из двух стропильных ног и перемычки. Шаг между ними подбирается в зависимости от того, какой кровельный материал планируется использовать. Чем он тяжелее, тем расстояние между секциями должно быть меньшим.

В случае с обустройством полноценного мансардного этажа под крышей важно учитывать также технологию её отделки. Дело в том, что одного голого кровельного материала недостаточно для создания комфортных условий. Летом под такой кровлей будет невыносимо жарко, а зимой либо немыслимо холодно, либо затратно по отоплению. Чтобы решить эти проблемы, крыша мансарды тщательным образом утепляется. Теплоизоляционный материал тоже имеет свой вес, и с ним надо считаться при проектировании силового каркаса.

Обустроить под ровной двускатной крышей удобное жилое помещение не так-то просто. Из-за треугольного профиля стропильного каркаса приходится жертвовать углами. То есть, для обустройства мансарды они попросту не используются. По скатам крыши от краёв отступают на столько, чтобы высота до условного потолка получилась, хотя бы, 1-1,5 метра. Понятно, что такой отступ «ворует» львиную долю доступной площади, и в результате мансарда жёстко теряет в плане пространства.

Преимущества:

• простота конструкции;
• сравнительно невысокая стоимость строительства;
• минимальное количество отходов кровельного и других материалов;
• оптимальный наклон скатов для схода дождевой воды и снега;
• максимальная прочность.

Недостатки:

• самая простая, ничем не выделяющаяся архитектура;
• неэффективное использование доступного объёма при обустройстве мансардного помещения.

В итоге, забегая немного наперёд, уже на этом этапе разбора можно сделать вывод, что прямая двускатная крыша не очень подходит для обустройства жилой мансарды. По крайней мере, есть решения получше.

Ломаная крыша для мансарды

Ломаной называется крыша, у которой, как и предыдущего варианта, скатов два, но каждый из них имеет излом. То есть, сначала от конька скат идёт с крайне небольшим уклоном, а затем резко заламывается вниз, куда и уходит в некоторых случаях почти отвесно. Из-за такой конфигурации ломаную крышу часто называют четырёхскатной, однако это неправильно. А вот то, что ломаная крыша стала синонимом мансардной — это очень даже справедливо.

Особенности устройства

Основой является стропильный каркас, тоже состоящий из секций с определённым шагом. Каждая секция устроена следующим образом. Стропильные ноги, образующие крутой скат, доходят до места излома, где наращиваются и сводятся к коньку. Аналогично с треугольной стропильной системой – в ломаной есть перемычки. Крепятся они к тем местам, где стропильные ноги образуют излом. Кроме того, чтобы придать крыше требуемой жёсткости, из этих же точек уходят подпорки. На каждую секцию, соответственно, по две штуки.

Собственного говоря, если посмотреть на ломаную крышу в профиль, то сразу же можно увидеть очертания мансардного помещения. От предыдущего варианта оно сразу выделяется тем, что его площадь по отношению к размерам дома значительно большая, чем под ровной двускатной крышей.

Преимущества:

• неординарная архитектура, выделяющаяся среди домов с простыми крышами;
• максимально эффективное использование подкровельного пространства для обустройства жилой мансарды.

Недостатки:

• конструктивно сложнее, чем прямая двускатная крыша;
• соответственно, обходится дороже;
• большее количество отходов кровельного и других материалов;
• неоптимальный наклон верхней части скатов для схода воды и снега.

Итоги

В свете всех рассмотренных факторов с уверенностью можно сделать вывод, что ломаная крыша как нельзя лучше подходит для обустройства мансарды. Под простой же двускатной — жилое помещение получается принципиально более тесным. Вполне естественно, что за простор и удобство приходится платить сложностью конструкции и затратами на материалы.

Источник: https://dachadesign.info/novosti/dvuhskatnaya-krysha-s-mansardoy-kriterii-vybora-dvuskatnoy-mansardnoy-krovli-plyusy-i-minusy

Двускатная мансардная крыша своими руками. двускатная крыша с мансардой своими руками

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши :

Кроме строительных факторов, на выбор конфигурации крыши влияют особенности месторасположения постройки.

Для дома с шириной до , расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее .

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней . С крыши, смонтированной под углом в , снежинки соскальзывают под собственным весом.

Принцип устройства стропильной системы

Несущая конструкция крыши с стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса на или на на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в . Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки , на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

стропильных брусьев можно определить без вычислений. Для этого:

• фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки .

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже .

Определяем количество стропильных арок . Для этого:

Делим

длину

строения на

расстояние

между опорами. Для небольшого загородного дома

оптимальный шаг

установки стропил –

1 м

. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9 , а расстояние между ними: 8/9 = 0,9 м .

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками :

Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет

450 градусов

, то в верхней точке брусья опираются друг на друга под углом в

900

. Верхнее соединение фиксируется металлической накладкой.

Источник: https://dachadesign.info/novosti/dvuhskatnaya-krysha-s-mansardoy-kriterii-vybora-dvuskatnoy-mansardnoy-krovli-plyusy-i-minusy

Двускатная крыша с комнатой.

Что представляет собой мансарда?

До 17 века мансарда использовалась как самое обычное жилое помещение чердачного типа. Первыми начали их обустраивать французы, так как их жилища с высокими крышами оптимально подходили для создания комнат под кровлями.

Своим названием помещение обязано известному архитектору Франсуа Мансару, который воплотил немало интересных архитектурных идей в стиле барокко и классики. Именно он первый при обустройстве экстерьера и интерьера мансарды начал использовать декор, большие окна и интересные дизайнерские решения.

Делать под крышей жилое помещение в те времена во Франции было не только модно, но и выгодно. Жители домов должны были платить налоги, размер которых был в зависимости от этажей строения. При этом помещение под крышей считалось техническим и не учитывалось.

В России мансарды стали популярными в 18 веке во времена правления Петра первого. В то время массово строили здания с мансардами или переделывали под них уже существующие постройки. Однако такая тенденция не была длительное время популярной.

В 20 столетии до 90-х годов практически не было жилых чердачных комнат. Лишь в конце прошлого века о них снова вспомнили, когда появились новые стройматериалы и технологии строительства. Тогда же специалисты начали активно реализовывать различные стили интерьера мансард.

На сегодняшний день, пространство под крышей все реже и реже используется для хранения вещей. Многие уже успели оценить все достоинства такого помещения и привлекают дизайнеров для воплощения задуманных идей.

Источник: https://dachadesign.info/novosti/dvuhskatnaya-krysha-s-mansardoy-kriterii-vybora-dvuskatnoy-mansardnoy-krovli-plyusy-i-minusy

Устройство двускатной крыши с мансардой. Особенности устройства двускатной конструкции

В отличие от других видов кровель, двускатная крыша имеет два наклонных ската и два фронтона . Эта особенность позволяет встраивать во фронтоны окна стандартной ориентации.

Например, в мансардах вальмовых крыш приходится делать наклонные оконные проёмы и встраивать в них специальные рамы со сложными механизмами открывания.

Торцевая стена двускатной крыш в виде равнобедренного треугольника может стать опорой для удлинённых свесов кровли. Свесы используют, как основу для обустройства навеса над верандой.

В свою очередь веранду возводят на консолях , закреплённых своими концами на балках чердачного перекрытия. Такое решение верхней части дома позволяет получить дополнительную благоустроенную жилую площадь (мансарду) с выходом на веранду, защищённую от осадков навесом кровли.

Особенностью двускатной крыши с мансардой является устройство стропильной системы — опорного каркаса для кровли. Деревянный каркас двускатной крыши состоит из следующих основных элементов:

Мауэрлат

Это несущие горизонтальные балки, уложенные по верхним торцам несущих стен . На стенах из кладочных материалов мауэрлат крепят анкерными болтами или металлическими шпильками. Роль несущей балки исполняет верхний брус каркасного сооружения или бревна верхнего венца в срубе.

На мауэрлат покрытый рубероидом концы стропил опирают врубом или скрепляют металлическими перфорированными пластинами с шурупами, скобами и гвоздями. В качестве мауэрлата применяют брус 100х150 мм, 150х150 мм, сдвоенный брус или доски меньшего сечения.

Для усиления стропильного каркаса устанавливают стойки, связывающие конёк с мауэрлатом, лежащим на центрально стене посередине пролёта. Такой мауэрлат называют лежнем. Лежень со стойками практически не используются в мансардах.

Стропила

Наклонные несущие балки являются основными несущими элементами стропильной системы. Для изготовления стропил используют доски сечением 20х150 мм или брус 50х50 мм. Опираясь внизу на мауэрлат, стропила вверху сходятся в один узел с коньковым прогоном.

Стандартный шаг стропил по осям равен 600 мм . По способу опирания наклонные балки различаются на наслонные и висячие стропила. Первые жёстко фиксируются на мауэрлате, вторые скользят вдоль своей оси сквозь специальный узел.

Наслонные балки применяют в зданиях с пролётом между несущими стенами больше 6 метров. Висячие стропила застройщики выбирают для построек, где высок риск большой осадки фундамента дома в грунте.

Обрешётка

Обрешётка и контробрешётка – это дощатые настилы, которыми обшивают стропильные ноги . Элементы обеих покрытий взаимно перпендикулярны друг к другу.

Между ними закладывают плёнку гидроизоляции. В зависимости от вида кровельного покрытия обрешётка может быть сплошной или решётчатой.

Прочие вспомогательные элементы

К ним относятся:

• стойки,
• подкосы,
• стяжки,
• распоры,
• черепные бруски,
• свесы и пр.

Все эти элементы изготавливают в основном из бруса или доски. Они служат для усиления конструкций и перераспределения нагрузки между основными несущими элементами стропильного каркаса.

Расчет двухскатной крыши с мансардой. Дополнительная информация о калькуляторе

Онлайн-калькулятор мансардной (двухскатной) крыши поможет вам рассчитать углы наклона боковых и коньковых скатов, размер и количество боковых и коньковых стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены наиболее популярные кровельные материалы, такие как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Перед проектированием мансардного этажа крайне важно ознакомиться со СНиП 2.08.01-89 «Жилые Здания», где содержатся нормативные сведения о строительстве, в том числе мансардных этажей.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Мансардная крыша (также встречаются термины «ломаная крыша», «покатая крыша») с каждой стороны имеет два ската, наклонённых под разным углом. Таким образом скаты формируют расширенное чердачное помещение, которое называется мансардным этажом или просто мансардой.

Мансардная крыша может быть построена изначально или надстроена к уже существующему зданию. Так можно выиграть полезное пространство, не достраивая дополнительных этажей.

Первые мансардные крыши современного типа известны с XVII века. Сегодня существует множество вариаций исполнения мансардного этажа, где могут располагаться хозяйственные или жилые помещения.

Особое внимание следует обратить на выбор материалов для кровли. Для максимизации площади мансардного этажа боковые скаты делаются довольно крутыми. Поэтому обустройство кровли может потребовать дополнительных затрат. Если помещения мансардного этажа предназначены для жилья, им потребуются увеличенные окна и улучшенная теплоизоляция.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация», под которым скрываются пояснения по каждому пункту.

Источник: https://dachadesign.info/novosti/dvuhskatnaya-krysha-s-mansardoy-kriterii-vybora-dvuskatnoy-mansardnoy-krovli-plyusy-i-minusy

Создание чердачной фермы

Справочный номер:
KB-00933

Последнее изменение:
3 марта 2023 г.

Информация в этой статье относится к:

ВОПРОС

Как создать чердак » data-tooltip=»» aria-haspopup=»true»> с фермой ?

ОТВЕЧАТЬ

Чердачная ферма — это тип фермы крыши с открытым пространством в центре нижней части для размещения жилого помещения с лямками сверху и по обе стороны от этого жилого помещения.

Для создания чердачной фермы должны быть соблюдены определенные условия в плане:

• Конструкция должна быть достаточно широкой, а крыша достаточно крутой, чтобы оставить место для чердака с чердачными помещениями по обе стороны от это. Мансардная зона должна иметь чердачные помещения с обеих сторон и должна быть отделена от этих чердачных помещений перегородками.
• Чердак не может находиться на этаже 0 или этаже 1 — под ним должно быть жилое помещение с плоским потолком.
• Крыша должна опираться на стены, ограничивающие этаж под мансардой. Он не может нести на коленях стены.
• Каждая сторона крыши должна состоять из одной плоскости крыши, образующей непрерывный скат с одним уклоном от базовой линии до конька .
• В лофте должен быть ровный потолок.

Для создания конструкции и возведения крыши

Поскольку чердачные фермы требуют соблюдения определенных условий, прежде чем их можно будет создать, мы начнем с рисования простой конструкции, отвечающей этим требованиям.

1. Выберите File> New Plan из меню, чтобы создать новый пустой план.
2. Выберите в меню Build> Wall> Straight Exterior Wall , затем щелкните и перетащите, чтобы нарисовать прямоугольную структуру.

   В этом примере используется структура размером 30 ‘ x 40′.

3. Используя инструмент Select Objects , нажмите на вертикальную стену слева, чтобы выбрать ее, затем нажмите Open Object , чтобы открыть диалоговое окно Спецификация стены .
   • На панели «Крыша» выберите Полная двускатная стена , затем нажмите OK .
   • Повторите этот процесс с вертикальной стеной справа.

   Примечание: Можно также использовать инструмент редактирования «Изменить на фронтонную стену» для преобразования вальмовых стен в фронтонные без открытия диалогового окна «Спецификация стены».

4. Выберите Build> Floor> Build New Floor из меню и постройте второй этаж, полученный из плана 1-го этажа.
5. Выберите Build> Roof> Build Roof из меню и на панели Roof диалогового окна Build Roof :
   • Установите флажок рядом с Build Roof Planes или Auto Rebuild Roofs .
   • Выберите метод каркаса Фермы .

     В X14 и более ранних версиях вместо этого установите флажок Фермы (без птичьего рта).

   • Укажите Шаг (в 12) строящейся крыши.

     В этом примере используется шаг 12 дюймов на 12 дюймов.

   • Установите флажок Игнорировать верхний (2-й) этаж .
   • Укажите любые дополнительные параметры по своему вкусу, затем нажмите OK , чтобы закрыть диалоговое окно и построить крышу, как указано.

   Обратите внимание на пунктирные линии, которые теперь отображаются в области помещения 2-го этажа на виде в плане. Это линии разрыва потолка, которые представляют собой разделение между плоским потолком во всю высоту в центре комнаты и низкими наклонными потолками по обеим сторонам. Область с плоским потолком во всю высоту представляет собой чердак, который будет размещен за счет открытого пространства в центре ваших чердачных ферм.

6. Выберите в меню Build> Wall> Straight Internal Wall , затем щелкните и перетащите две внутренние стены вдоль линий разрыва потолка.
   • Проще всего нарисовать их рядом с линиями потолка, а затем переместить на место после того, как они будут нарисованы.
   • Если вы хотите, вы можете создать нестандартный тип стены с гипсокартоном только с одной стороны, если комнаты с низкими потолками должны быть без отделки.
7. Выберите две внутренние стены и нажмите кнопку редактирования Открыть объект , чтобы открыть диалоговое окно Спецификация стены . На панели «Крыша» выберите Стена колена , чтобы указать эти стены в качестве стен колена, затем нажмите OK .
8. Затем, используя инструмент Select Objects , щелкните одну из комнат с низким наклонным потолком и нажмите кнопку редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
   • На панели Общие выберите Чердак из раскрывающегося списка Тип помещения .
   • Повторите этот процесс с комнатой на другой стороне чердака.

Условия, необходимые для изготовления чердачных ферм, созданы.

Чтобы создать чердачные фермы

1. Выберите в меню Сборка> Каркас> Ферма крыши , затем щелкните и перетащите линию, которая перпендикулярна линиям разрыва потолка и проходит от внешней стены к внешней стене.

   Полученная ферма автоматически дотянется до карниза.

   Примечание: Может появиться сообщение «Слой «Каркас, Фермы крыши» не отображается. Вы хотите включить отображение этого слоя в текущем виде?» Щелкните Да, чтобы отобразить слой Roof Trusses в этом виде.

2. Выберите ферму крыши и нажмите кнопку редактирования Open Object . На панели Общие диалогового окна Спецификация ферм крыши :

3. Убедитесь, что Временные размеры включены, включите инструмент Выбрать объекты , затем щелкните чердачную ферму, чтобы выбрать ее.
4. Щелкните временный размер, показывающий расстояние фермы от торцевой стены, и введите расстояние, на котором должна быть первая чердачная ферма от стены.

   В этом примере ферма размещается в 2 футах от внешней стороны каркаса стены.

5. Пока ферма все еще выделена, нажмите кнопку Множественная копия кнопка редактирования.

   Примечание: Множественное копирование недоступно в Home Designer Pro. Вместо этого используйте инструмент редактирования Transform/Replicate. Например, если вы хотите создать 6 копий, разделенных определенным расстоянием друг от друга, вы должны установить флажок «Копия», установить «Количество копий» на 6, затем установить флажок «Переместить» и установить «Дельта по оси X» на 24 дюйма. , При необходимости для каждой дельты можно установить отрицательные значения.

6. Щелкните интервал многократного копирования кнопку вторичного редактирования, чтобы открыть диалоговое окно Множественное копирование , укажите необходимое Первичное смещение для Все фермы , затем нажмите OK .

   Первичное смещение — это интервал, с которым фермы будут реплицироваться при использовании множественного копирования. В этом примере используется значение по умолчанию 24 дюйма.

7. Наведите указатель мыши на главный маркер редактирования перемещения на ферме, пока не отобразится курсор Множественное копирование  , затем щелкните и перетащите по конструкции в направлении противоположной торцевой стены.
   • При перетаскивании предварительный просмотр контуров новых ферм отображается с интервалом 24 дюйма.
   • Когда вы отпустите кнопку мыши, будут созданы новые фермы.

8. Создайте обзор кадрирования , чтобы увидеть результаты.

Теперь дополнительные компоненты каркаса, такие как смотровые площадки и бордюры, при необходимости могут быть созданы автоматически с помощью диалогового окна «Создать каркас».

Похожие статьи

Почему стоит выбрать двускатную крышу /\

• Генеральный подряд

• Опубликовано 29 июля 2020 г. 29 июля 2020 г.

Двускатная крыша представляет собой простую и распространенную форму крыши, экономичную и простую в строительстве. Два ската, равные или разные, сходятся на коньке и упираются сбоку в фронтонные стены. Длина конька равна длине основания крыши.

Различные типы конструкции крыши

В традиционном столярном деле прогоны и стропила останавливаются на фермах. Целое обеспечивает необходимую сетку для поддержки крыши. В промышленной структуре сборные элементы триангулируются и собираются с помощью соединителей. Каждый треугольник представляет собой законченную ферму, которая придаст крыше видимый снаружи уклон.

промышленный деревянный каркас получил очень широкое распространение, предлагая
доступная цена и простота монтажа. С другой стороны, он имеет
недостатком сделать чердак необитаемым, если в последующем
выполняется работа, которая достаточно кропотлива. А также двусторонний
ферма довольно легко возможна в самостоятельном строительстве.

Элементы двух секций

В двускатной крыше боковые несущие стены поднимаются к коньку крыши, образуя фронтон. Таким образом, у вас будут дополнительные затраты на кладку, компенсируемые более низкой стоимостью крыши.

Как и двускатная крыша, крыша для двускатной крыши может быть прямой (единая линия ската на всем скате) или ломаной (изменение линии ската в одной точке ската). Подумайте о двух сторонах с линией разрыва, чтобы лучше использовать чердачное пространство, которое можно преобразовать.

Кровля
на двускатной крыше

Фронтоны

Элементы кровли по возможности предусматривают и укладывают таким образом, чтобы количество таких элементов в ряду было целым числом. Края (часть кровли со стороны фронтона) должны быть закрыты бордюрной черепицей или фризовой доской. Желоб (часть кровли со стороны фасада) нависает для обеспечения водонепроницаемости с фасадными стенами.

Это
возможно (если уставом муниципалитета это разрешено) делать чертежи на
крыша черепицей одного профиля, но разного цвета.
В зависимости от технических навыков кровельщика украшение может быть
настоящий отличительный элемент для вашего дома. Однако будьте осторожны с
выбранный дизайн. Возможно, однажды вы захотите продать свой дом и
потенциальные клиенты могут не оценить дизайн, который слишком
отличительный.

Особенности двускатной крыши

Бесплатная картинка (Двускатная крыша сарая за забором зимой) с https://torange.biz/gable-roof-shed-behind-fence-winter-489

каркас и покрытие двускатной крыши довольно просты в изготовлении. Это
как правило, дешевле, чем четырехскатная крыша. В зависимости от
планировку, которую вы хотите сделать на чердаке, может быть полезно иметь
две несущие стены на фронтоне.

Также подумайте о решении с двумя двускатными крышами, которые не находятся на одном уровне. Первая двускатная крыша, расположенная выше, может дать вам больше места на чердаке. Вторая нижняя часть могла бы, например, закрывать только гостиную/столовую, оставляя хорошую высоту потолка и улучшая общую форму здания. Разница в уровне, конечно же, компенсируется стеной.

техническое обслуживание двускатной крыши проводится ежегодно, чтобы избавиться от кровли
растительных отходов, грязи и т. д. Одновременно проверяйте состояние
наличие бордюров и водонепроницаемость всего агрегата.

Кровля
Аксессуары и дополнительное оборудование

Если вы
наличие дымохода, в зависимости от его расположения в вашем доме, обратите внимание
к месту выхода на крышу. Воронка, расположенная в
середина конька двускатной крыши — не всегда лучший эффект.
Здесь профессионал может посоветовать вам лучшее место.

Если вы решите оборудовать свою крышу фотоэлектрической или тепловой солнечной энергией, вы можете решить, если это технически возможно в вашем случае, не размещать это оборудование в центре.
