Какого сечения должен быть кабель для розеток

Замена проводки в квартире или доме — ответственный процесс, который требует грамотного выполнения монтажных работ и правильного выбора электротехнических приборов, расходных материалов.

Основная нагрузка приходится на розетки, к которым подключают мощные бытовые электроприборы. Возникает вопрос: какого сечения должен быть провод для розеток? Диаметр должен быть таким, чтобы кабель выдержал токовую нагрузку и не перегревался в процессе эксплуатации энергозависимой техники.

Содержание

• Особенности монтажа розеток
• Характеристики кабеля
• Расчет проводника по мощности
• Рекомендации по монтажу

Особенности монтажа розеток

Ремонтные работы по замене электропроводки должны выполняться в соответствие с Правилами эксплуатации электроустановок. Для самостоятельного монтажа токоведущих проводников нужно иметь элементарный опыт в проведении такой работы.

Устанавливать розетки для использования в бытовых целях необходимо с соблюдением следующих условий:

1. От прибора отсчета потребляемой электроэнергии подключают несколько автоматов — по одному на каждое помещение квартиры или дома.
2. Автоматы должны срабатывать на отключение подачи электроэнергии в случае перегрузки сети, замыкания и прочих неприятностей.
3. Каждая комната квартиры или дома должна обслуживаться отдельной распределительной коробкой и автоматом отсечения.
4. Нельзя объединять в одну сеть нагруженные розеточные группы и провода освещения.
5. Сечение провода для розетки выбирают в зависимости от мощности электроприборов, которые планируется подключать в сеть.
6. Рекомендуется использовать для бытовых нужд медные, а не алюминиевые проводники, поскольку они обладают большим сроком службы.
7. Диаметр сечения кабеля для розетки должен составлять 2,5 мм2 при условии, что суммарная потребляемая мощность электроприборов не превышает 3 кВт.
8. На кухне для розеток, в которые подключают мощные бытовые приборы, выбирают кабель сечением 6 мм2 — оптимальный вариант, но не менее 4 мм2, способный выдержать большие нагрузки.

Если в комнате подключают в сеть только маломощные приборы, можно проложить для розетки кабель сечением 1,5 мм2. Но это минимально допустимое значение, потому при крайней необходимости включать в такую розетку мощный прибор небезопасно — провод будет сильно нагреваться.

Характеристики кабеля

В жилых помещениях для монтажа проводки преимущественно используют двухжильные и трехжильные провода. Первые подходят для розеток без заземления, вторые — для розеток с заземлением. Для организации освещения достаточно провода сечением в 1,5 мм2.

Рекомендуется использовать характеристики самого мощного электроприбора: по ним ориентироваться при выборе марки и сечения провода.

Чаще всего применяют следующие виды кабелей:

1. ВВГ и ВВГ негорючий — силовой провод, который может работать в сетях с напряжением 220 и 380 В. ВВГ расшифровывается как кабель «винил-винил-голый», то есть в качестве оболочки и изоляции используется поливинилхлоридный пластикат, а в качестве токопроводящей жилы — многопроволочный медный проводник. Сечение провода – от 1,5 до 50 мм2 для 1, 2, 3, 4 жил и от 1,5 до 25 мм2 для пяти- и шестижильных проводников.
2. ПВС — кабель из скрученных медных проводников в виниловой оболочке, изоляция которого выполнена с использованием поливинилхлоридной смолы. Отличается хорошей гибкостью, устойчивостью к коррозии, безупречными эксплуатационными характеристиками. Подходит для организации проводки от распределительной коробки в жилых помещениях, подключения розеток для электроприборов. Количество токоведущих жил — 2 – 5, сечение — 0,75 – 2,5 мм2.
3. NYM — провод для монтажа стационарной электропроводки, изготовленный по немецкой технологии. Конструкция провода состоит из медных жил, пространство между которыми заполнено негорючей невулканизированной резиновой смесью, а оболочка проводника изготовлена из негорючего поливинилхлоридного пластиката. Силовой кабель работает в сетях с напряжением до 660 В при частоте тока 50 Гц. Исполнение кабеля — 2, 3, 4, 5 жил, сечение — от 1,5 до 70 мм2.

Какого сечения должен быть провод для розеток в жилых помещениях? Для бытовой проводки при подключении розеток рационально использовать двух- и трехжильный медный проводник сечением 2,5 – 6 мм2, токоведущие части которого изолированы друг от друга и защищены внешней оболочкой из негорючего поливинилхлорида.

Расчет проводника по мощности

Все энергозависимые приборы, используемые в быту, отличаются показателем потребляемой мощности. Главное правило организации электропроводки — просчитать суммарную мощность техники и освещения, чтобы выбрать подходящий вводный кабель.

В представленной ниже таблице указана средняя мощность бытовых электроприборов. Ориентируясь на нее, можно определить нагрузку на проводку в каждой комнате.

Нужно учесть, что по мере необходимости в сеть могут быть подключены строительные электроприборы, сварочное, компрессорное, насосное и генераторное оборудование.

Максимальная длина и сечение кабеля в зависимости от мощности

Суммарную мощность приборов умножают на коэффициент 0,75 и получают значение, которому должен соответствовать вводный кабель. Аналогично просчитывают мощность приборов для каждого помещения.

При выборе сечения кабеля исходят из технических характеристик — диаметр, напряжение, ток, мощность. Характеристики медного силового кабеля при монтаже скрытой и открытой проводки для розеток следующие:

Обязательно нужно обратить внимание на марку кабеля и число жил — проводники рассчитаны на различную нагрузку в сети. Так, к примеру, трехжильный провод ВВГ сечением 2,5 мм2 выдержит ток в 21 А, кабель ПВС из трех жил такого же сечения работает при нагрузке до 27 А, а силовой провод NYM с тремя жилами сечением 2,5 мм2 можно эксплуатировать при токовой нагрузке до 30 А.

Рекомендации по монтажу

При установке розеток используют два варианта прокладки токоведущих жил — скрытая и открытая проводка к распределительной коробке. Монтаж скрытых проводников осуществляют в штробах на негорючих основаниях — стены из кирпича, цемента.

Обратите внимание! Кабель укладывают в штробу строго перпендикулярно линии горизонта и ведут до распределительной коробки только под прямым углом.

Открытый монтаж выполняют с размещением силового провода в кабель-канале или защитном рукаве, гофре, плинтусе, чтобы исключить возгорание пожароопасных конструкций или повреждение проводников.

После выбора сечения кабеля учитывают основные правила прокладки проводов при установке розеток:

1. При скрытом монтаже глубина штробы составляет минимум 20 мм.
2. Горизонтальные повороты кабеля выполняют на высоте 2500 мм от пола.
3. Открытый монтаж по горючим основаниям запрещен без укладки провода в рукав.
4. Использование автомата для каждой комнаты — обязательное условие монтажа.
5. При выборе силового кабеля для розеток руководствуются не только сечением и числом жил, но и диаметром провода с обмоткой, чтобы поместить его в штробу или кабель-канал.

Самостоятельная установка розеток производится только после обесточивания комнаты.

Устройства защитного отключения электрической энергии должны соответствовать мощности электротехнических установок. Это позволяет исключить ситуации, когда при включении нескольких мощных приборов автомат срабатывает в результате превышения показателя силы тока на конкретном участке электрической цепи.

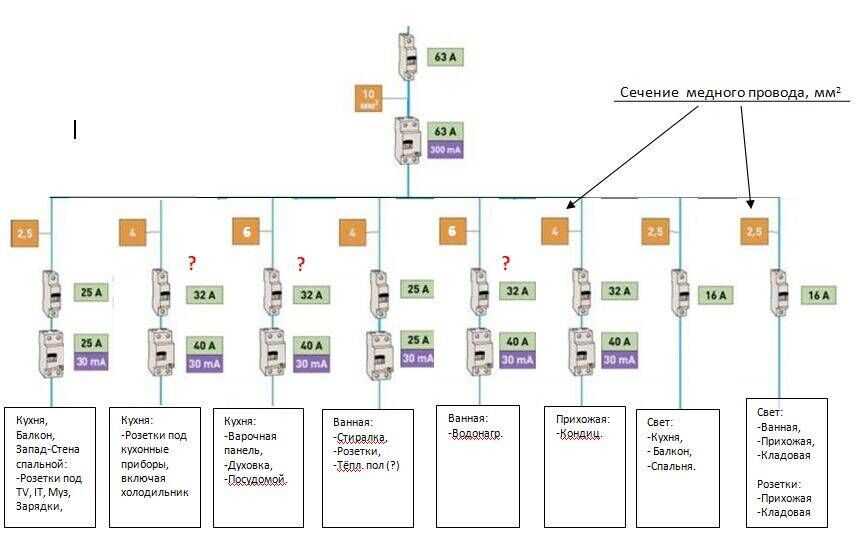

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т. к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

Сечение проводов для розеток

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех приборов и определить сечение провода для розеток, после чего можно скинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и рассчитать их метраж. Но сначала нужно определить состояние старой проводки, можно ли ее дополнить подключением новых ответвлений. Этот вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Медные провода надежнее и долговечнее, ну обо всем по порядку.

Содержание

• Расчет будущей нагрузки
• Какой тип и марку проводника выбрать для розетки
• Подготовка к прокладке кабеля
  • Сверление отверстий под розетки
  • Инструмент
• Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно, необходимо рассчитать, сколько устройств будет питаться в каждой комнате, от этого будет зависеть, какого сечения покупать провод. Если сумма всех приборов до 3 кВт, то достаточно будет проводника сечением 2,5 мм ² … Для кухни, где техника потребляет большое количество энергии, правильно будет протянуть отдельная ветка с сечением жил для кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

В итоге от щитка к розеткам ² будет идти провод 2,5 мм, на кухню и в ванную, если там стоит бойлер, то провода должны быть не менее 4 мм кв. Для освещения помещений достаточно сечения 1,5 мм. ² … Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Все устройства имеют маркировку энергопотребления, этикетку можно найти сзади или под крышкой. Если по какой-то причине вы не нашли наклейку, то можете поискать ее в паспорте или в интернете. После расчета потребляемой мощности следует посмотреть в таблицу и выбрать провод необходимого диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется копить деньги или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать для розетки

При выборе провода нужно обращать внимание на тип и марку жил. На строительном рынке сегодня можно найти большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, надежнее будут следующие марки:

• ВВГ — кабель с двойной изоляцией на основе поливинилхлорида, несамозатухающий. Подходит для розеток.
• ВВГнг — провода изолированные, ПВХ с двойной защитой, последнее в аббревиатуре «нг» означает, что изоляция провода из ПВХ предотвращает возгорание. Кабель рекомендуется использовать в деревянных помещениях.
• ВВГнг-LS — в данном случае используется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комнатах и ​​учреждениях; в случае короткого замыкания дети не будут надышаться едким дымом.
• NYM — (N) монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше понять для каких потребителей, какие провода ставить, приведем пример:

• Для стиральных машин, компьютеров и других устройств малой мощности подходят провода для розеток ВВГ сечением 3*2,5 мм ² . Цифра «3» указывает на количество проводов в обмотке.
• Для подключения электроприборов большой мощности в трехфазную сеть, духовки, насоса необходимо использовать ВВГ 5*2,5 мм ² .
• В деревянном доме рекомендуется подключение к розеткам ВВГнг 3*2,5 мм ² .
• Существуют различные светильники и бра для розеток, при этом сечение и количество проводов для розеток может быть 3*1,5 мм ² .

Подробнее о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощность каждой комнаты, далее необходимо подобрать необходимые провода и блокировочные автоматы по таблице. Забегая вперед, следует иметь в виду, что в дальнейшем, возможно, будут проводиться какие-то работы, например, замена люстры или установка натяжного потолка, все это требует выключения света. Чтобы избежать затемнения квартиры, следует установить на каждом участке свой автомат.

При прокладке кабеля к розеткам сфотографировать места прокладки проводов и записать с подробным описанием с точностью до миллиметра. Довольно часто бывает при ремонте или монтаже каких-либо элементов, при сверлении перфоратором задевают провода и обесточивают помещение. На исправление этого инцидента уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под розетки

Когда все размечено, подсчитано и закуплено, можно приступать к главному — чиповке, сверлению и соединению. У некоторых возникнет вопрос – сколько розеток сделать в комнате, и на каком расстоянии от пола? Вопрос своевременный и нужный, рекомендуется не менее 3 розеток в каждой комнате, для удобства, и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, их делают двойными или тройными и располагают над рабочими столами, а у холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см. Но для удобства лучше всего на уровне нижней руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для рубки и сверления нам понадобится:

1. Рулетка и спиртовой маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазным буром для бетона и долотом.
4. Болгарка с алмазным диском.
5. Перчатки, комбинезон и респиратор.

Размеченные линии прорезаются болгаркой, после чего вырезаемые куски выбиваются перфоратором с установленным зубилом. Если к этому привыкнуть, то можно быстро справиться с работой. Затем на запланированном месте при помощи уровня отмечается центр розетки и алмазным сверлом высверливается ниша. Во время работы инструмент нужно держать ровно, иначе стакан и розетка будут стоять криво. Не забудьте про распределительные коробки, которые также необходимо встроить в стену.

Заключительный этап

Провод, проложенный в штробе, закрепляется несколькими способами, покрывается гипсом или с помощью специальных хомутов, которые вставляются в просверленное отверстие, а затем покрываются гипсом. На концах провода должны свисать с запасом, чтобы подключение к розетке и распределительной коробке было удобным. Провода следует туго скрутить, затем изолировать.

Все работы нужно производить с точностью, особенно внимательно нужно подходить к соединениям, провода нужно зажимать так, чтобы между ними не было зазора, иначе будет искрить и греться в проблемных местах.

При выборе розеток обратите внимание на способ крепления проводов. В импортных моделях можно встретить приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, а главное, такое крепление способно выдерживать большие нагрузки. Для ванной рекомендуется устанавливать УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно сделать все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать сделать все самостоятельно. Но если вы не уверены и сомневаетесь в собственных силах, то не стоит рисковать, сегодня есть много хороших специалистов, которые сделают такую ​​работу быстро и качественно.

Маркировка электрических проводов и розеток

Кабели и провода – что нужно знать?

Различные типы кабелей и проводов используются в электроустановках. Эти имена обычно используются взаимозаменяемо, хотя на самом деле между ними есть существенные различия.

В общих чертах эти монтажные компоненты можно разделить на:

• силовые кабели и провода,
• Телекоммуникационные кабели и провода.

Кабели представляют собой изделия, состоящие из одного или нескольких изолированных проводников. Они покрыты ножнами, а иногда и защитным рукавом и броней. Кабели в первую очередь предназначены для прокладки непосредственно в земле, воде или подземных каналах, а также для подвески в воздухе. Кабели, используемые в установках низкого напряжения, можно разделить на:

• силовые кабели общего назначения,
• силовые кабели специального назначения (например, кабели с пониженной горючестью),
• сигнальные кабели (кабели управления)
• телекоммуникационные кабели.

Большинство низковольтных кабелей рассчитаны на напряжение U0 /U= 0,6/1 кВ.

Провода представляют собой изделия, состоящие из одного или нескольких многожильных проводов или одного или нескольких изолированных проводников, которые могут (но не обязательно) иметь неметаллическую оболочку или броню.

Провода, используемые в низковольтных установках, можно разделить на:

• неизолированные провода для воздушных линий электропередач,
• Самонесущие изолированные провода для воздушных линий электропередачи,
• изолированные провода для стационарной прокладки,
• изолированные провода для подвижных и переносных электрических нагрузок,
• провода специального назначения,
• провода телекоммуникационные неизолированные,

Провода телекоммуникационные изолированные

• .

Провода общеустановочные изготавливаются на следующие номинальные напряжения U0/U: 300/300В, 300/500В, 450/750В и 600/1000В.

Основными элементами кабелей и проводов являются проводники, предназначенные для проведения электричества. В случае силовых кабелей и проводов жилы выполнены из медных или алюминиевых проводов. Однако жилы телекоммуникационных и сигнальных (контрольных) кабелей и проводов выполняются из меди.

По форме различают следующие проводники:

• круглый, с круглым поперечным сечением,
• секторная, с поперечным сечением в форме круглого сектора

Проводники также можно разделить в зависимости от количества жил:

• одножильные, состоящие из одной проволоки,
• многожильный, изготовленный путем скручивания нескольких проволок.

При выборе проводов с многожильными жилами важно учитывать влияние данной конструкции на гибкость всего элемента. Чем больше проволок меньшего диаметра состоит из проводника, тем он более гибкий.

Отдельные жилы изолированы друг от друга и от заземленных компонентов изоляцией в виде:

• обертка (перенасыщенная бумажная изоляция),
• экструзия из термопластичных материалов (поливинилхлорид, полиэтилен),
• тиснение и сшивание (резина, сшитый полиэтилен).

Для кабелей и проводов, которые могут подвергаться вредным воздействиям или механическим повреждениям, должны применяться дополнительные элементы:

• Оболочки , препятствующие проникновению влаги в изолированную жилу или центр. Они могут быть изготовлены, например, из алюминий или неметаллический материал, такой как ПВХ, полиэтилен или резина;
• Защитные экраны , которые защищают внутреннюю часть от химических веществ и механических повреждений. Экраны доступны в виде катушек или оплеток.

Конструкция кабелей значительно различается и зависит в основном от их параметров и предполагаемого использования.

Подробнее о маркировке кабелей по их параметрам и конструкции читайте в статье о гармонизированном стандарте.

Гармонизированные стандарты

Европейская комиссия через европейские организации по стандартизации внедрила так называемые гармонизированные стандарты, общие для всех государств-членов. Применение этих стандартов является добровольным, но они предусматривают презумпцию соответствия производимой продукции и услуг соответствующим требованиям или другому законодательству ЕС. С гармонизированными стандартами производитель может извлечь выгоду из упрощенного процесса оценки соответствия продукта соответствующей директиве или правилу.

Цветная маркировка проводов и электрических кабелей

Маркировка проводов и кабелей в электроустановках используется для облегчения идентификации, повышения степени безопасности и исключения неоднозначности. Следует отметить, что один зеленый цвет и один желтый цвет не должны использоваться там, где существует риск путаницы с комбинацией зеленого и желтого проводников, которая предназначена исключительно для маркировки защитных проводников. Рекомендуется использовать зелено-желтый цвет с голубым, черным и коричневым. Если жилы многожильного провода маркируются разными цветами, то буквенные обозначения цветов должны быть разделены знаком плюс. Например, BK+BN+BK+BU+GNYE.

Цветовая маркировка должна наноситься по всей длине провода, с цветной изоляцией или цветными маркерами. Цветная маркировка может использоваться только в доступных и видимых местах. Голубой цвет следует использовать для нейтрального (N) или среднего (M) проводника. Этот цвет не следует использовать для обозначения других проводников, если существует вероятность путаницы. При отсутствии жил N или M в многожильном проводе голубая жила может использоваться для других целей, но не в качестве защитной. Комбинация зеленого и желтого цветов может использоваться только для маркировки и идентификации защитного провода PE. Если защитный провод можно легко идентифицировать по его форме, конструкции или местоположению, т.е. в коаксиальном проводе нет необходимости маркировать его по всей длине. В этом случае необходимо маркировать концы проводов и доступные части четкими графическими символами или двухцветным сочетанием зеленого и желтого цветов. Изолированный защитно-нейтральный PEN-проводник должен быть маркирован одним из следующих способов:

• с зелено-желтым цветом по всей длине и с дополнительными голубыми маркерами на концах, или
• голубой по всей длине и дополнительно с зелено-желтыми маркерами на концах.

Маркировка электрических розеток

Электрическая розетка, широко известная как розетка, представляет собой место, где электрические нагрузки подключаются к электрической системе с помощью вилки, соответствующей типу розетки. Их выбирают в зависимости от их функции, а также помещения, в котором они установлены. В классических и наиболее распространенных однофазных системах в квартирах и домах в Польше используются розетки типа Е, что означает, что они имеют два отверстия и штырь, расположенный между ними. Иногда еще можно встретить розетки типа С, но все чаще их заменяют на тип Е, т.е. розетки без штыря для заземляющего провода РЕ. Другим типом розеток, используемых в Нидерландах или Германии, является тип F, который отличается от типа E тем, что заземляющий штырь заменен двумя пружинными контактами в боковых стенках розетки, которые контактируют с металлическими пластинами, расположенными на боковой поверхности вилки и таким образом заземлить соединение.

Одним из важнейших параметров розеток является их рейтинг IP, где две цифры информируют нас о степени защиты от попадания в розетку посторонних предметов и воды. В жилых домах чаще всего устанавливаются розетки IP22, а вот в гараже или других технических помещениях рекомендуются розетки IP56. Норма PN-EN 60529:2003 включает информацию о классификации PN.

Как самостоятельно маркировать провода?

При проектировании и монтаже электроустановок дома с нуля рекомендуется тщательно маркировать элементы. Целый ряд различных типов 9На помощь приходят электрические маркеры 0218 и этикетки .

Ознакомьтесь с предложением маркеров

Этикетки предназначены для облегчения идентификации электрических проводов, где это необходимо. При выборе изделия стоит учитывать, в каких условиях оно будет эксплуатироваться. Факторы окружающей среды, которые будут воздействовать на кабели и провода, также будут влиять на маркер, то есть: возможная активность грызунов, работа при более высоких температурах, изменение погодных условий и подверженность маркеров механическим повреждениям. Стоит помнить о том, что когда маркировка электрических проводов в автомобилях и т. д.

Наиболее распространенные типы кабельных маркеров:

• термоусадочные втулки
• кабельные стяжки для идентификации
• самоламинирующиеся этикетки
• маркеры
• односимвольные маркеры

Последние являются наиболее известными и наиболее часто используемыми типами маркеров, доступных на рынке. Их преимущество в том, что они просты в установке, могут быть адаптированы к проводам разного диаметра и доступны во многих цветах международного кода для маркировки кабелей. Установщик выбирает свои собственные символы из доступных AZ и 0-9ряд букв и цифр и наносит их на проводники в видимом и безопасном месте.

Тщательная маркировка проводников и соблюдение уже существующих маркировок при ремонте и модификации установки защищает людей, работающих на установке, и домочадцев, а также оборудование, питаемое кабелями, проводами и розетками. Это также облегчает выполнение необходимых обновлений и ремонтов.
