Стропильная конструкция – основа для любой скатной крыши, ее «скелет». Она воспринимает на себя весьма серьезные нагрузки, особенно в зимнее время, и является несущей для кровли. Это значит, что защита дома от осадков и ветрового воздействия в значительной степени зависит от нее.

Поэтому в индивидуальном строительстве изготовление стропил на завершающем этапе – важная операция, которой уделяется особое внимание. Какова последовательность действий при устройстве стропильной системы, какие особенности имеют различные виды стропил – далее в статье.

Начальный этап монтажа висячих стропил

Учитывая исключительную важность стропильной системы, ее тип, материал для изготовления и прочие важные детали определяются на этапе проектирования. Стропильные фермы обычно выполняются из дерева или металла (в уникальных случаях в частном домостроении – из железобетона).

Металлические фермы обычно изготавливаются заводским способом, доставляются в готовом виде на стройку и устанавливаются при помощи крана, закрепляются сваркой.

Деревянные стропила могут:

• Также изготавливаться заводским способом (висячие стропила)
• Заводским способом могут изготавливаться отдельные элементы конструкции и собираться на стройке
• Вся стропильная система раскраивается и монтируется непосредственно на объекте

Использование заводских полуфабрикатов предполагает предельную точность в соблюдении проекта при производстве строительных работ, поскольку переделка готовых ферм или изменение размеров их деталей связаны с большими сложностями, а иногда – просто невозможны.

Но плюсом такого решения является то, что если стены выведены правильно, то установка стропильной системы равносильна сборке детского конструктора.

Элементы стропильных систем

Часто заводские изделия используют при возведении сложных кровель, например, если требуется стропильная система над эркером, и в обязательном порядке – при строительстве быстровозводимых зданий, поставляемых в комплекте.

Совет!!
Перед самостоятельным изготовлением и сборкой стропил следует изучить все термины, связанные с крышей. Путаница в понятиях может в ходе работ привести к непредсказуемым последствиям

В процессе устройства стропильной конструкции можно выделить следующие этапы:

Содержание

1. Изготовление шаблонов, раскрой, изготовление ферм
2. Лекала и распиловка
3. Сборка ферм
4. Технические подробности

Изготовление шаблонов, раскрой, изготовление ферм

Лекала и распиловка

Конечно, важнейшим в подготовке лекал будет изготовление шаблонов стропильных ног. Особенно строго следует подойти к этой операции на крышах сложной конфигурации, например, когда устанавливаются аттиковые стропила.

Оно может быть выполнено следующими способами:

• Берется рейка, длина которой равна вертикальному расстоянию от верха опорной стены до конька (конькового бруса или стыка стропил).
  Перпендикулярно ей набивается по краю доска, длина которой равна расстоянию между внешними стенами здания.
  Конструкцию следует сразу проверить «по месту», установив ее на стенах и повторив промеры.
  Если геометрия соблюдена – можно изготавливать шаблон для стропила по верху вертикальной рейки и краю одной из боковых. Необходимо сразу учитывать запас на узлы соединений, свесы крыши и т.п.

Совет!
Когда шаблон отмерен по длине, на него лучше сразу нанести все врубки, врезки, места крепления соединительных элементов.
Можно изготовить для всего этого отдельные шаблоны, и наносить их на раскроенные стропила самостоятельной операцией, однако при этом растет риск погрешностей

Стропильные фермы раскроены и собраны на земле

• Этот способ является подвидом первого, но перпендикулярная доска набивается не по обрезу вертикальной, а посредине.
  Затем при помощи дополнительных реек или шнура определяются необходимые уклоны и расстояния до стен, после чего алгоритм действий – тот же.
  Этот способ применяют чаще на домах с большим пролетом, где использование «полноразмерной» горизонтальной рейки затруднено.
• Можно взять две планки, шарнирно соединить их по одному из краев одним гвоздем, и, установив на стены, отмерить нужную длину каждой, проверить геометрию конструкции, после чего закрепить соединение 3-4 саморезами.
  Этот способ хотя и весьма прост, но считается наименее надежным.

Совет!
В шаблонах с вертикальной планкой последняя может быть сама использована в качестве шаблона для опорных элементов, если таковые предусмотрены конструкцией стропильной системы (например, стоек или бабок)

Раскрой стропильных ног и прочих элементов может проводиться как на земле, так и на перекрытии здания. Каждый из вариантов имеет свои преимущества и недостатки: на земле удобней работать, и можно собрать готовые фермы (впрочем, они редко имеют для этого достаточную прочность), на крыше – можно сразу примерить готовую деталь, и при необходимости – поправить огрехи.

А, например, стропильная система эркера просто требует сборки на месте, поскольку может иметь достаточно сложную конфигурацию, и стропила легче разметить сразу, чем тратить время и силы на отдельные шаблоны.

Сборка ферм

Фермы, во всяком случае, торцевые, лучше предварительно собрать «наживую», не делая капитальных соединений – ведь именно стропила, располагаемые над фронтонами, будут играть решающую роль в правильности геометрии крыши, поэтому вымерять и устанавливать их следует особенно тщательно.

Прежде всего, эти конструкции должны быть установлены строго параллельно стене, на которую устанавливаются, а также – иметь строго вертикальное положение. Это проверяется следующим способом: фермы временно закрепляются, от каждого из нижних углов каждой фермы протягиваются бечевки к вершине противоположного.

В результате получаются диагонали на каждом из скатов. Если крыша ломаная, угловая или имеет иную сложную форму – промеры необходимо произвести для всех ее ровных плоскостей.

Схема промера ферм

В результате, если геометрия ската правильная, должны получиться следующие результаты:

1. В месте пересечения бечевки должны слегка касаться друг друга
2. Место их пересечения должно приходиться на середину длины крыши
3. Пересекаться они должны на половине длины противоположных стропильных ног

Если какое-то из этих условий не соблюдается, ферму-«нарушителя» следует скорректировать соответствующим образом до устранения проблемы. После этого элементы можно крепить к подстропильному брусу капитально – при помощи скруток или скоб.

После этого в случае с наслонными конструкциями, если это предусмотрено проектом – следует установить между фермами коньковый брус. Если используется стропильная система шале, где предусмотрены фронтонные стены «под конек», следует те же операции выполнить для самих стен перед установкой крайних стропил, поскольку они будут опираться на стены.

В этом случае возможные несоответствия ликвидируются выравнивающей стяжкой. Для выравнивания последующих стропил используют бечевку, натянутую по коньку.

Технические подробности

Для соединения стропил с подстропильным брусом (мауэрлатом) и прочими деталями системы применяют различные виды плотницких «замков»: зуб, двойной зуб, шип и т.п. Выбор конкретного способа зависит от формы крыши, планируемой нагрузки на нее, особенностей работы конкретного узла (на сжатие, растяжение, изгиб, излом).

В последнее время практически любые виды соединений дублируются специальными металлическими накладками.

Совет!
В большинстве случаев при установке наслонных стропил стоит устроить шарнирное соединение хотя бы в одном из узлов: крепление к мауэрлату (специальная скользящая металлическая конструкция), связь с коньковым брусом, стык стропил (если коньковый брус отсутствует)

Следует обратить внимание, что в наслонных стропилах при наличии конькового бруса допускается установка стропильных ног не строго напротив друг друга, а со смещением – таким образом, чтобы стропильные ноги соприкасались боковинами. В висячих стропилах это недопустимо, поскольку их принцип действия основан как раз на упоре стропил торцами.

Но, какая бы система ни была выбрана, перед тем, как изготовить стропила, следует хорошенько изучить теорию, и попробовать на практике свои плотницкие навыки. Если в порядке и то и другое – готовая крыша прослужит долго и никуда не съедет.

шаблон и сборка — ART-рЕМОНТ

Среди важных этапов строительства крыши особо ответственным считается приспособление ее каркаса – системы стропил. Связывают это с тем, что во время эксплуатации кровля находится под влиянием очень значительных постоянных и периодических нагрузок – снеговых, ветровых и прочих.

Изготовление стропильных систем и дальнейшее приспособление несущей конструкции – краеугольный камень строительства крыши. Практически это несущий «скелет», воспринимающий на себя все нагрузки, которые чувствует крыша. Аналогичным образом, именно стропильная системы в большинстве случаев определяет уровень защищенности строения от самых разных влияний.

Содержание:

• 1 Виды стропильных систем
• 2 Ключевые элементы стропильные системы
• 3 Очередность действий при установке системы стропил
• 4 Порядок сборки ферм

Виды стропильных систем

stropila-1

stropila-2

Чрезвычайная значимость несущей конструкции диктует специальный подход к подбору ее вида, материала изготовления и прочих неотъемлемых деталей. Все их определяют еще на стадии проектирования конструкции.

Стропильные системы, в основном, делают из дерева либо металла. Иногда их исполняют из железобетонных конструкций.

Железные фермы поступают на строительную площадку уже готовыми, изготовленными в условиях завода. Их подымают при помощи крана, после этого прикрепляют сваркой.

Изготовление деревянных стропил по методу выполнения намного разнообразнее:

• они поступают уже готовыми, сделанными в условиях завода;
• конструкция может собираться также на площадке где проходит строительство из индивидуальных элементов, сделанных в условиях завода;
• изготовление системы стропил прямо на строящемся объекте из компонентов, раскроенных на месте.

Применение заготовок, изготовленных на предприятии, требует предельного соответствия проекту, так как переделывать готовые фермы либо скорректировать размеры деталей будет не так просто, а в большинстве случаев – просто нереально.
На заметку
Все таки подобное решение имеет большой плюс – при правильно возведенных стенах, установить каркас не тяжелее, чем собрать конструктор для детей.

Готовые фабричные изделия в основном применяют в строительных работах трудных кровель. Например, так собирают каркас над эркером. Что касается зданий быстровозводимых, то при их строительстве фермы поставляют в наборе.

Если вы все таки захотели следовать завершальному варианту, сделать и собрать стропильные системы собственными силами, раньше необходимо выучить всю терминологию, связанную с крышей, чтобы путаница случайно не стала причиной непредсказуемым плохим результатам.

Ключевые элементы стропильные системы

Основной составляющей конструкции стропил считается ферма. Она собой представляет плоскую конструкцию в треугольной форме. Из каких компонентов она состоит и кол-во составляющих в конструкции каркаса зависит от свойств крыши, скажем, типа или габаритов.

Отметим некоторые из главных составляющих:

• Стропила (стропилины) – на них набивают обрешетку, на которую кладут покрытие кровли. Ферму создают две балки. Соединившись в коньке, они формируют треугольник. Их уклон сходится с уклоном кровельных скатов.
• Затяжка – эта перекладина, которая скрепляет стропильные системы в горизонтальном положении, что не даёт разъехаться стропилам по сторонам при нагрузках. Затяжка нужна в конструкции висячих стропильных систем.

• Схватку применяют в наклонных стропилах. Она соединяет стропилины в горизонтальном положении, повышая стойкость фермы.
• Ригель напоминает затяжку, однако работает он по иному принципу – взамен того чтобы растягиваться, он сжимается. Ригель скрепляет стропильные системы в верхнем разделе.
• Стойка дополнительно фиксирует стропилины в горизонтальном положении.
• Подкос обеспечивает системе добавочную стойкость. Такой элемент устанавливают под угол.
• Кобылки применяют для удлинения стропильных систем при разработке свесов.

Очередность действий при установке

системы стропил

Работа на высоте не очень располагает к бесчисленным примеркам, благодаря этому крышную конструкцию следует внимательно рассчитать заблаговременно и высчитать ее. Это существенно упростит монтаж крыши.

Стропильные системы по собственной конструкции одного типа, итак, для того чтобы получить из бруса сделанного из дерева стропильные системы лучше применять шаблон. Зная все соответствующие размеры, выполнить его очень легко. Это обязана быть точная горизонтальная копия фермы, которая появится стропильными системами в плоскости расположенной вертикально. Его можно сделать несколькими вариантами.

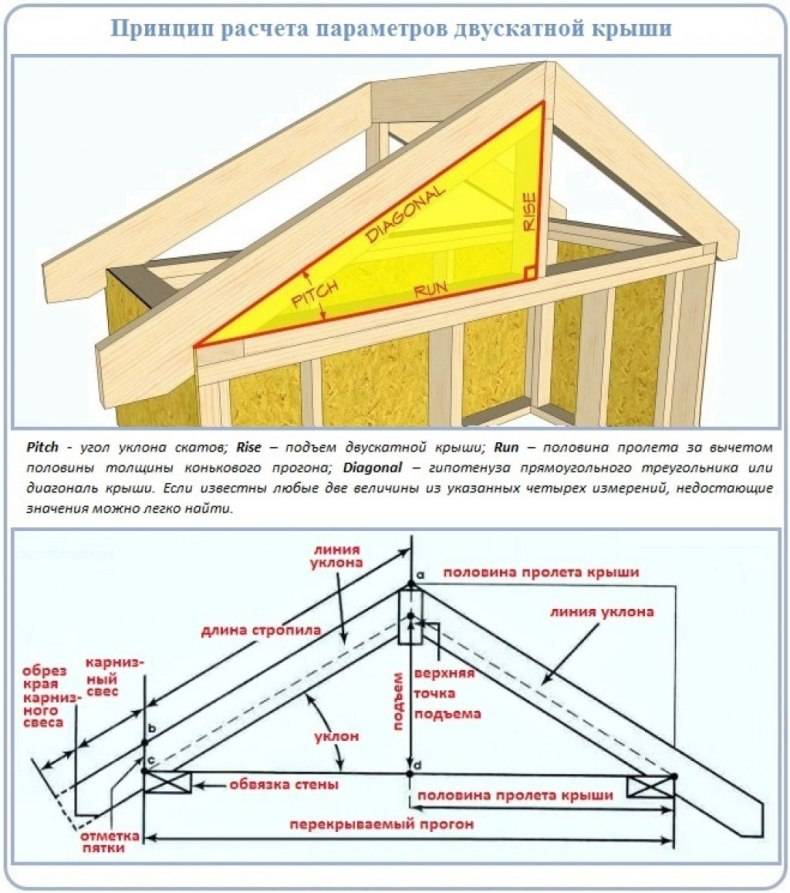

Шаблон для стропильных систем можно выполнить под эти параметры крыши, как ее уклон и размеры сооружения.

При помощи аналогичного устройства и карандаша на заготовке в следующей очередности размечивают стандартные запилы:

• Коньковая часть стропильной ноги. Шаблон кладут к заготовке и проводят линию среза.
• Длина ската. Взяв за начало отсчета нижнюю точку запила коньковой части, откладуют расстояние, равное L (длина ската), и отмечают точку С. После кладут шаблон и проводят в горизонтальном положении линию полки стропильного зуба.

• Разметка зуба. По получившейся линии откладуют отрезок СA, который равён по длине толщине балки, создающей верхнюю обвязку в конструкции стены. После согласно шаблону проводят линию АD, какая обязана быть параллельной «коньковому» запилу. Понятно, что точка D расположится на нижней стороне грядущего стопила. Аналогичным образом получают треугольник ACD, который практически и будет зубом стропилины.
• Разметка свеса.

Разметив одно стропило, другие делают с помощью инновационной планки, на которую перенесены контрольные точки.

Воспользуйтесь и иным вариантом.

shema-shablona

razmetka

• Для производства шаблона применяют доски-дюймовки. Они обязаны быть длиннее запроектированной длины стропильные системы на 100 – 150 мм. Это позволяет исправлять если будет необходимость места соединений с обвязкой.
• Две доски сшивают в вершине с помощью гвоздя или болта. Подобное соединение не будет мешать их свободному вращению вокруг точки соединения. Полученная конструкция станет напоминать ножницы.
• В середине грядущего фронтона устанавливают планку и отмечают проектную высоту ферм. Еще одной меткой, проставляемой выше, отмечают высоту зуба, другими словами длину вертикали, которая соединяет основание зуба и его вершину.
• Сейчас можно определить наклонный угол ската. Для этого «ножницы» выставляют свободными краями так, чтобы каждая доска упиралась углом в гнездо грядущего зуба.
• Точку соединения и верхнюю метку на планке, которая определяет общую длину стропильной ноги и зуба, сочетают.

• Высоту зуба откладуют от вершины нижнего угла каждой стропилины. Заготовку шаблона опускаютс крыши  вниз, после выпиливают зуб согласно разметке.
• Дальше,  заготовку возвращают вновь на крышу, после заводят зубья в подходящие гнезда. Не нужно исключать, что вершина шаблона и метка на планке при этом не совпадут. В таких вариантах необходимо вытащить фиксирующий гвоздь и улучшить положение вершины. Отметку необходимо сделать по-новому.
• Как только закончена подгонка вершины, на досках прочерчивают линию их грядущего стыка в вертикальном положении.

polnorazmernyj

razmetka-rotiv

• Вымеряют длину ригеля.
• Форму накладок, которые потом устанавливают в месте верхнего стыка стропильных систем, размечивают на куске доски.
• Как только все выверено, шаблон можно считать готовым.
• Шаблон возвращают вниз. Заготовку разбирают, по нанесённым линиям исполняют запилы, после этого переходят к сборке фермы.

Стропильные системы раскраивают как на земле, так и на перекрытии дома. Два варианта имеют собственные минусы и плюсы: на земле, несомненно, удобнее работать, зато сборка на крыше позволяет примерять готовую деталь на месте, и при необходимости – подправлять погрешности.

Предлагаем
Конструкции стропил трудной комбинации, например, эркера рекомендуется собирать на месте, так как ее детали в данном варианте будет значительно проще наметить сразу, чем заниматься подготовкой некоторых шаблонов.

Порядок сборки ферм

Торцевые фермы рекомендуется заранее собирать, не объединяя их капитально. А дело все в том, что конкретно они дают правильную геометрию крыши, стало быть к их установке необходимо относиться очень внимательно: пару необходимо неоднократно замерять, а при необходимости исправлять.

Безукоризненность установки выверяют так. Нижний угол каждой из на время закрепленных ферм объединяют бечевкой с вершиной противоположного угла. Аналогичным образом, на плоскости ската появляются диагонали. Сейчас можно выверять геометрию ската.

На угловых, ломаных или имеющих иную криволинейную форму крыш промеры делают на всех имеющихся на ней ровных плоскостях.

shema-proema-ferm

ustanovka-kraynih-stropil

Если вы получили следующие результаты,

1. Бечевки в точке пересекания лишь немножко затрагивают.
2. Точка пересекания приходится на половину длины противолежащих стропилин.
3. Пересекаться бечевки должны по самому центру длины крыши.

то это значит, что получившийся скат имеет правильную геометрию.

При нарушении любого из условий «некорректную» ферму подобающим образом подправляют. После того  как все проблемы будут устранены, фермы прикрепляют уже капитально, применяя скобы или скрутки.

Дальнейшие стропильные системы равняют по бечевке, которая натянута по коньку.

Установка стропильных систем шале имеет собственные специфики, обусловленные фронтонными поверхностями стен «под конек». В крышах данного типа опорой для крайних ферм служат стены, благодаря этому указанные выше операции исполняют еще до их установки для самих фронтонных стен. При обнаружении несоответствий в этом случае их поправляют, применяя ровную стяжку.
