Шаг металлочерепицы: правильный шаг и расчет количества

Обрешетка под металлочерепицу. Правильный монтаж и расчет.

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Содержание:

• Все о контробрешетке
• Какие бывают виды обрешетки
• Какой шаг обрешетки использовать для металлочерепицы
• Схема обрешетки от производителей
• Биохимическая обработка дерева. Защита от вредителей
• Рекомендации по укладки обрешетки

Контробрешетка – один из важнейших элементов кровельного пирога

Прежде чем приступать к монтажу обрешетки в комбинированном доме, необходимо проверить кровельный пирог. Есть ли зазор для вентиляции между гидроизоляцией и доской, куда будет крепиться металлочерепица. После того, как монтажники завершат укладки гидроизоляционного материала, прибивается контробрешетка – это брусок 50х50мм, прибитый вдоль стропилы. Без контробрешетки не будет циркулировать воздух под материалом кровли. Контр-рейка прибивается с шагом, равным пролету стропильной системы (700-800мм).

На рисунке схематично изображены элементы кровельного пирога. 1 — стропила, 2- гидроизоляционный материал, 3 – контробрешетка, 4 – сама обрешетка, 5 – кровельный материал (в данном случае металлочерепица), 6 – слой пароизоляционного материала, 7 – стартовая доска, 8 – карнизная планка, 9 – лента ПВХ для вентиляции, 10 – капельник, 11 – держатель желоба, 12 – лобовая доска.

Контробрешетку устанавливают для того, чтобы кровля служила долго, за счет проветривания крыши и исправления конденсата-влаги, которая скапливается под кровельным материалом. Установка контробрешетки обязательна как при обычной крыше, так и при возведении кровли на мансардах.

Какие бывают виды обрешетки

Независимо от выбранного проекта дома в стиле шале или любом другом – материалы для обрешетки используются одинаковые. Для кровли из металлочерепицы в основание укладывается доска 25х100 мм. Металлочерепица не тяжелый материал, поэтому допускается использовать доски с таким маленьким сечением по ширине.

Существуют три вида обрешетки – шаговая, сплошная и комбинированная.

Шаговая обрешетка самая распространенная, ее можно применять на любых крышах, уклон ската которых более 20 градусов. Расстояние от центра каждой доски должно быть равным длине волны кровельного материала – металлочерепицы.

Сплошная обрешетка используется на крышах, уклон которых колеблется в районе 14-20 градусов. Минимально допустимый уклон для кровли, накрытой металлочерепицей равен 14 градусам. При укладке сплошной обрешетки между досками оставляют технический зазор на случай «гуляние» досок.

Третий вид обрешетки – это комбинированный. Она суммирует первые два. Шаговая монтируется по всей крыше, в местах примыкания кровли к элементам (трубе или стене) используется сплошная обрешетка.

Обязательное монтирование сплошной обрешетки требуют места:

• Около окон на мансарде, в местах установки люков на кровле, а также где скаты крыши имеют внешние или внутренние изломы
• Под элементы безопасности: снегозадержатели, ограждения и лестницы
• В местах установки конька кровли

Какой шаг обрешетки использовать для металлочерепицы

Прежде чем определять шаг обрешетки, нужно посмотреть длину волны металлочерепицы. Например, для Монтеррей расстояние будет равно 35 см.

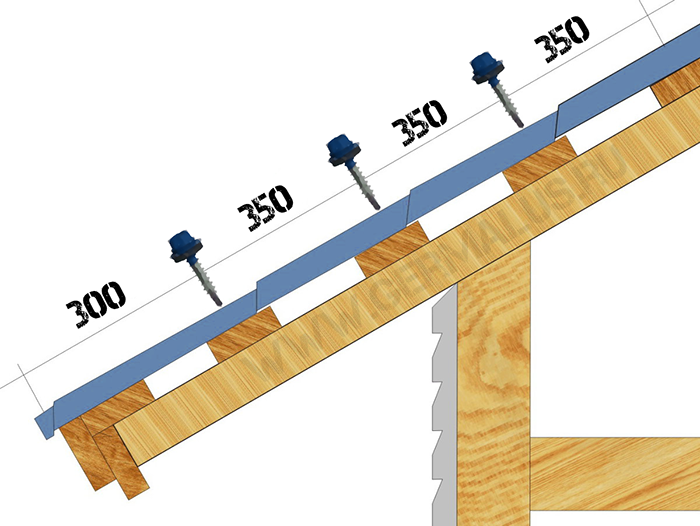

Между стартовой и второй досками расстояние равно 30см, а все последующие уже 35см.

Самые популярные виды кровли с готовым расчетом размера шага приведены в таблице ниже:

Из таблицы видно, что почти все профили имеют одинаковые расстояния между досками.

Категорически запрещается увеличивать размер шага, это может привести к деформации металлочерепицы.

Схема обрешетки от производителей

Каждый производитель металлочерепицы дают полные инструкции по правильному монтажу их продукции. Мы являемся официальными партнерами завода Grand Line. Они рекомендуют в области карниза устанавливать две доски. На первую прибивается брусок той же ширины, что и доски обрешетки.

Для того, чтобы надежно закрепить торцевую планку, опорную доску следует устанавливать выше уровня обрешетки. Высота опорной доски должна быть равна высоте металлочерепицы.

Биохимическая обработка дерева. Защита от вредителей

Перед монтажом обрешетку необходимо обработать специальными защитными средствами, которые придадут стойкости элементам и всей кровли. Стоит заметить, что антисептики выпускаются для всех пород древесины, но между собой они отличаются и приспособлены к конкретным породам и климатическим условиям окружения. Например, для жарких мест строители используют антисептики против огня, во влажном климате – против влаги.

Основные виды биохимических средств для обработки деревянных элементов: антипирены (средства для огнезащиты), биозащитные (средства от вредителей-насекомых), водоотталкивающие, средства для защиты от грибков и плесени, универсальные средства.

Для обработки этими средствами можно использовать обычные малярные кисточки, пропитывая ими поверхность деревянных элементов. Это долгий процесс и не такой эффективный, как нанесение биохимических препаратов с помощью распылителей.

Перед нанесения защитного слоя дерево очищают от мусора и тщательно сушат.

Рекомендации по укладки обрешетки

Для крепления обрешетки используют винтовые или ершенные гвозди длиной 7 см.

Соединяется в местах пересечения с контробрешеткой 2-мя гвоздями на расстоянии примерно 2 сантиметра от края.

Полезные статьи о строительстве загородных домов от компании Строй Котедж

Каменный дом под ключ, варианты материалов и отделки

Каменный дом – это символ надежности, основательности и долговечности. Монументальные строения служат не меньше 100 лет и обычно передаются детям и внукам по наследству.

Читать полностью

Варианты отделки и интерьера загородных домов в стиле Райта

Главная идея «райтовского» стиля состоит в максимальной гармонии с окружающей средой. Эти дома органично дополняют ландшафт, становятся естественным продолжением пейзажа. Они смотрятся просто и лаконично, но при этом очень комфортны и функциональны. Для загородного строительства – оптимальный вариант, поэтому все больше людей выбирает именно такие постройки.

Читать полностью

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Читать полностью

Утепление полов в доме на сваях

Увеличение популярности на проекты деревянных домов из клееного бруса способствует увеличению скорости строительства и уменьшению денежных затрат. Один из самых популярных фундаментов для таких домов – является свайный.

Читать полностью

Лестница в частном доме

В любом проекте двухэтажного дома из клееного бруса или любого другого материала присутствует лестница, надежность и удобство которой зависит от качества проектирование и монтажа.

Читать полностью

Стропильные системы — залог стойкости вашего дома

В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Читать полностью

Варианты отделки дома из бруса внутри

Использование бруса позволяет возвести экологически чистый, надежный, красивый частный дом для постоянного проживания. Данный материал обладает отличными эксплуатационными характеристиками. Построенная в соответствии с проектом из клееного бруса конструкция получается безопасная, прочная и долговечная. Несмотря на его природную красоту, многие владельцы таких домов принимают решение выполнить в них внутреннюю отделку для создания комфортной атмосферы в помещениях.

Читать полностью

Варианты отделки дома из бруса снаружи

Строительство домов из бруса пользуется сегодня огромной популярностью. Обычно такие строения не требуют проведения дополнительных работ по наружной отделке, если вы не планируете зимовать в таком доме. В противном случае после возведения дома из профилированного бруса необходимо провести работы по наружной отделке. О том, какими способами это можно сделать, узнаете из данной статьи.

Читать полностью

Брус или каркас — из какого материала построить дом?

Основным материалом для строительства обоих видов строений является древесина. Споры о том, какой из методов возведения лучше ведутся уже несколько десятилетий. У каждого вида строений есть свои преимущества. Себестоимость каркасного сооружения ниже примерно на 30 %. Удешевление происходит за счет использования просушенных досок.

Читать полностью

Какой дом из дерева лучше построить?

Сегодня при сооружении зданий применяется много принципиально новых материалов, но они устраивают далеко не каждого заказчика. В то же время репутация древесины остаётся неизменной, что подтверждается внушительным объёмом продаж домов из профилированного бруса.

Читать полностью

Какой сруб лучше — из бревна или бруса?

Сегодня практика строительства частных домов из древесины в России переживает своеобразную эпоху возрождения. Все чаще люди, планирующие возвести коттедж, отдают предпочтение природным строительным материалам, аргументируя свой выбор экологической чистотой продукции.

Читать полностью

Чем отличается клееный брус от профилированного?

Дома из натурального дерева популярны издавна. Но при выборе материала для своего жилища важно разобраться в деталях и тонкостях применяемых технологий. Просто набирая в запросе поисковой системы сочетания слов «строительство клееный брус» или «массив профилированная древесина» можно быть введенным в заблуждение красивой рекламой производителя, который, возможно, умалчивает о тех или иных нюансах. На самом деле эти стройматериалы имеют существенные различия, и решение нужно принимать с учетом всех плюсов и минусов, им присущим.

Читать полностью

Особенности домов из профилированного бруса

Профилированный брус является одним из самых распространенных материалов, используемых при возведении загородных домов и дач. Он обладает множеством положительных качеств, которые и стали причиной востребованности. Но человеку, далекому от строительной сферы, о них может быть неизвестно. В чем же заключаются особенности домов из профилированного бруса?

Читать полностью

Особенности клееного бруса

Клееный брус является одним из самых популярных строительных материалов. Его активно используют для возведения загородных домов и коттеджей. Это обусловлено его неплохими характеристиками, по которым он не уступает конкурентам. Однако не каждому известно о том, какими особенностями обладает материал.

Читать полностью

Особенности сооружения домов из клееного бруса

Срубы из цельной древесины – классика домостроения. Конструкции же из клееного бруса стали использовать в отечественной практике относительно недавно. Сам материал обладает значительными преимуществами по сравнению с другими аналогами. Поэтому при заказе проекта коттеджа из клееного бруса и его последующего строительства клиент может рассчитывать на то, что он получит в результате качественное жилье.

Читать полностью

Профессиональные инженерные изыскания участков под строительство

Выбирая участок для вашего будущего дома нужно тщательно проверить, подходит ли он для строительства. Если построить дом без учета особенностей местности, уже через год-другой можно столкнуться с серьезными проблемами, от подтопления дома до проседания и разрушения. Чтобы этого не случилось, на этапе проектирования проводятся инженерные изыскания, определяющие пригодность участка для строительства, выявляющие все его особенности, влияющие на строительство дома.

Читать полностью

Полезные статьи о строительстве загородных домов от компании Строй Котедж

Каменный дом под ключ, варианты материалов и отделки

Каменный дом – это символ надежности, основательности и долговечности. Монументальные строения служат не меньше 100 лет и обычно передаются детям и внукам по наследству.

Читать полностью

Варианты отделки и интерьера загородных домов в стиле Райта

Главная идея «райтовского» стиля состоит в максимальной гармонии с окружающей средой. Эти дома органично дополняют ландшафт, становятся естественным продолжением пейзажа. Они смотрятся просто и лаконично, но при этом очень комфортны и функциональны. Для загородного строительства – оптимальный вариант, поэтому все больше людей выбирает именно такие постройки.

Читать полностью

Обрешетка под металлочерепицу

Качественная укладка обрешетки кровли – залог устойчивости металлочерепицы на кровле. В этой статье поговорим о видах и шагах обрешетки, доски каким размером использовать и делаем примерный расчет количества необходимых материалов.

Читать полностью

Утепление полов в доме на сваях

Увеличение популярности на проекты деревянных домов из клееного бруса способствует увеличению скорости строительства и уменьшению денежных затрат. Один из самых популярных фундаментов для таких домов – является свайный.

Читать полностью

Лестница в частном доме

В любом проекте двухэтажного дома из клееного бруса или любого другого материала присутствует лестница, надежность и удобство которой зависит от качества проектирование и монтажа.

Читать полностью

Стропильные системы — залог стойкости вашего дома

В этой статье постараемся детально раскрыть всю информацию о стропилах, какие бывают виды, схемы и как правильно построить стропильную систему для будущего дома.

Читать полностью

Варианты отделки дома из бруса внутри

Использование бруса позволяет возвести экологически чистый, надежный, красивый частный дом для постоянного проживания. Данный материал обладает отличными эксплуатационными характеристиками. Построенная в соответствии с проектом из клееного бруса конструкция получается безопасная, прочная и долговечная. Несмотря на его природную красоту, многие владельцы таких домов принимают решение выполнить в них внутреннюю отделку для создания комфортной атмосферы в помещениях.

Читать полностью

Варианты отделки дома из бруса снаружи

Строительство домов из бруса пользуется сегодня огромной популярностью. Обычно такие строения не требуют проведения дополнительных работ по наружной отделке, если вы не планируете зимовать в таком доме. В противном случае после возведения дома из профилированного бруса необходимо провести работы по наружной отделке. О том, какими способами это можно сделать, узнаете из данной статьи.

Читать полностью

Брус или каркас — из какого материала построить дом?

Основным материалом для строительства обоих видов строений является древесина. Споры о том, какой из методов возведения лучше ведутся уже несколько десятилетий. У каждого вида строений есть свои преимущества. Себестоимость каркасного сооружения ниже примерно на 30 %. Удешевление происходит за счет использования просушенных досок.

Читать полностью

Какой дом из дерева лучше построить?

Сегодня при сооружении зданий применяется много принципиально новых материалов, но они устраивают далеко не каждого заказчика. В то же время репутация древесины остаётся неизменной, что подтверждается внушительным объёмом продаж домов из профилированного бруса.

Читать полностью

Какой сруб лучше — из бревна или бруса?

Сегодня практика строительства частных домов из древесины в России переживает своеобразную эпоху возрождения. Все чаще люди, планирующие возвести коттедж, отдают предпочтение природным строительным материалам, аргументируя свой выбор экологической чистотой продукции.

Читать полностью

Чем отличается клееный брус от профилированного?

Дома из натурального дерева популярны издавна. Но при выборе материала для своего жилища важно разобраться в деталях и тонкостях применяемых технологий. Просто набирая в запросе поисковой системы сочетания слов «строительство клееный брус» или «массив профилированная древесина» можно быть введенным в заблуждение красивой рекламой производителя, который, возможно, умалчивает о тех или иных нюансах. На самом деле эти стройматериалы имеют существенные различия, и решение нужно принимать с учетом всех плюсов и минусов, им присущим.

Читать полностью

Особенности домов из профилированного бруса

Профилированный брус является одним из самых распространенных материалов, используемых при возведении загородных домов и дач. Он обладает множеством положительных качеств, которые и стали причиной востребованности. Но человеку, далекому от строительной сферы, о них может быть неизвестно. В чем же заключаются особенности домов из профилированного бруса?

Читать полностью

Особенности клееного бруса

Клееный брус является одним из самых популярных строительных материалов. Его активно используют для возведения загородных домов и коттеджей. Это обусловлено его неплохими характеристиками, по которым он не уступает конкурентам. Однако не каждому известно о том, какими особенностями обладает материал.

Читать полностью

Особенности сооружения домов из клееного бруса

Срубы из цельной древесины – классика домостроения. Конструкции же из клееного бруса стали использовать в отечественной практике относительно недавно. Сам материал обладает значительными преимуществами по сравнению с другими аналогами. Поэтому при заказе проекта коттеджа из клееного бруса и его последующего строительства клиент может рассчитывать на то, что он получит в результате качественное жилье.

Читать полностью

Профессиональные инженерные изыскания участков под строительство

Выбирая участок для вашего будущего дома нужно тщательно проверить, подходит ли он для строительства. Если построить дом без учета особенностей местности, уже через год-другой можно столкнуться с серьезными проблемами, от подтопления дома до проседания и разрушения. Чтобы этого не случилось, на этапе проектирования проводятся инженерные изыскания, определяющие пригодность участка для строительства, выявляющие все его особенности, влияющие на строительство дома.

Читать полностью

Обрешетка под металлочерепицу: размеры, шаг, зачем нужна

Важным элементом кровельного пирога служит обрешетка. Это система параллельных коньку досок, связывающих стропила между собой. Обрешетка для металлочерепицы служит основанием для слоя гидроизоляции и для крепления кровельных листов.

Она воспринимает нагрузку от кровли и передает ее через стропильную систему на несущие конструкции здания: стены и перекрытия. Как правильно делать обрешетку под металлочерепицу? Для этого надо больше узнать о ней.

Назначение

Основная задача обрешетки — служить основанием для слоя гидроизоляции и кровельных листов. Листы металлочерепицы привинчиваются к доскам кровельными саморезами. Это обеспечивает надежное крепление листов.

Обрешеточная система воспринимает нагрузку от кровли и предает ее через стропильную систему несущим конструкциям здания. Ими служат стены, а при некоторых схемах кровли – и перекрытия. Нагрузки бывают:

• статические: собственный вес кровли, снег, лежащий на крыше;
• динамические: порывы ветра, вода, стекающая по скату, люди, вышедшие на кровлю.

Обрешеточные доски связывают стропила между собой, создавая единую пространственную конструкцию. Прочность ее и способность противостоять нагрузкам значительно выше, чем у одной стропильной пары, поскольку нагрузка равномерно распределяется на все стропила.

Размеры

Типовые размеры обрешетки — 30*100 мм. В малоснежных районах и на скатах круче 45^о допускается использование досок 25*100. С досками такого размера удобно работать одному человеку, они не затрудняют монтаж обрешетки металлочерепицы.

Используют и больший размер по ширине — до 250 мм. В случае устройства сплошного настила ширина досок принципиального значения не имеет.

Материал и качество

Для обрешетин чаще всего используют сосновые доски. Они дают разумный баланс между качеством и стоимостью. Доски из дуба или лиственницы стоят в несколько раз дороже, но эти затраты оправданы высокой естественной сопротивляемостью материала гниению и образованию грибка. Ель малопригодна ввиду высокой хрупкости.

При устройстве обрешетки для металлочерепицы все доски обязательно пропитывают составами, защищающими древесину от огня, гниения, плесени и вредителей. Пропитку лучше проводить методом погружения в ванну – так состав проникает на большую глубину, чем при окрашивании валиком или кистью.

Обрезная доска на обрешетку должна быть хорошо просушена (до 18% влажности), не иметь дефектов в виде прогибов, скручивания и сучков.

Высокие требования к материалу для обрешетки под металлочерепицу объясняются важностью этого элемента для качественной установки кровли. Если поверхность обрешетки будет неровной из-за искривленных досок, кровельные листы будет невозможно правильно состыковать. При небольших отклонениях это приведет к потере внешнего вида, а при значительных — к потере герметичности кровли и протечкам.

Шаг обрешетки под металлочерепицу

Правильный расчет обрешетки под металлочерепицу сводится к определению ее шага, или расстояния между центрами соседних досок. Собственный вес металлочерепицы невелик по сравнению с шифером или керамической черепицей, поэтому здесь появляется возможность сэкономить на материалах. Используется несколько методов настила обрешеточных досок:

1. Сплошная обрешетка. Доски укладываются встык друг к другу, зазор между обрешеткой не превышает 1 см. Такой настил используется в регионах с высокой снежной нагрузкой, а также на односкатных крышах с малым углом уклона.
2. Разреженная. Наиболее часто используемый метод для вальмовых и двухскатных крыш. Планки крепят с постоянным шагом, позволяющим нести проектные нагрузки и надежно закрепить металлические листы.
3. Двухслойная. Такую схему используют, если хотят выровнять неровности обрешеточной плоскости. На разреженный настил монтируют листы влагостойкой фанеры или OSB, выравнивая поверхность. Металлочерепицу крепят ко второму слою.

Для правильного расчета шага нужно знать, как крепится металлочерепица. Лист должен максимально плотно прилегать к основе, чтобы его не расшатывало порывами ветра. Поэтому при креплении металлочерепицы к обрешетке саморезы закручивают в самую нижнюю часть профиля, во впадине между двумя соседними волнами.

Поэтому необходим точный расчет расстояния между соседними досками, так, чтобы линии саморезов попадали в середину обрешеточной планки.

Какой шаг необходимо выбрать? Это расстояние различается для разных профилей. Так, максимальный шаг обрешетки под металлочерепицу Монтеррей составляет 350 мм. Измерять расстояние между центрами при установке неудобно.

При ширине планки в 100 мм зазор между досками будет 300 мм. Именно это расстояние указано в схеме обрешетки под металлочерепицу Монтеррей, предлагаемой производителем. Профиль Супермонтеррей имеет такой же рекомендованный шаг.

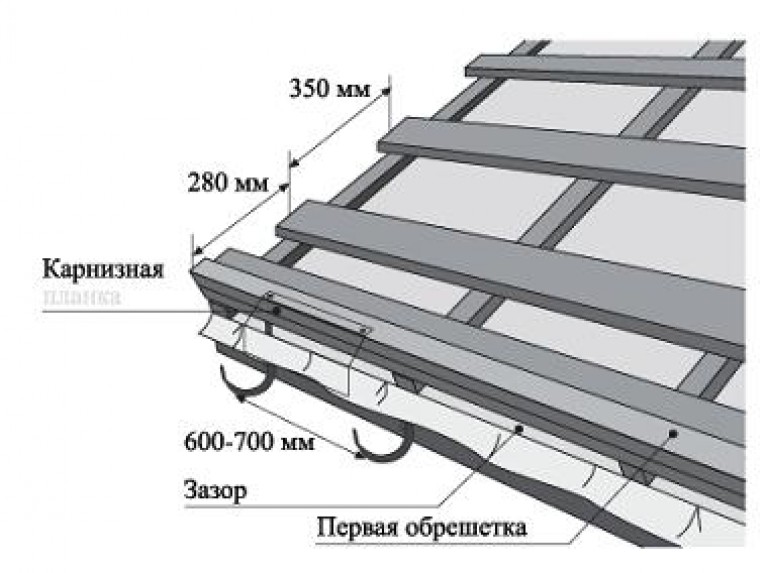

Гранд Лайн предлагает свою схему крепления. Шаг между первой и второй обрешетинами — 280 мм. Это усиливает крепление нижних листов. Grand Line рекомендует шаг между последующими – 347 мм.

Как рассчитать параметры обрешеточной системы самому? На порталах производителей и крупных продавцов доступны онлайн-калькуляторы. Они помогают провести расчет с учетом параметров профиля выбранной модели металлочерепицы, угла уклона ската, его длины и ширины, максимальной снеговой нагрузки для данного региона.

Монтаж

Как сделать обрешетку для металлочерепицы? Важно точно соблюдать параметры проекта и технические требования изготовителя. При устройстве кровли из металлочерепицы по деревянной обрешетке необходимо следовать правилам техники безопасности:

• при работе на высоте пользоваться страховочным поясом, строительной каской, плотной производственной одеждой и обувью;
• при перемещении по доскам наступать на них только рядом со стропилами;
• не перемещаться по незакрепленным элементам кровли;
• при передвижении укладывать инструмент в карманы и петли монтажного пояса.

Установка обрешетки под металлочерепицу начинается с проверки параллельности верхних сторон стропил. Их нужно установить или выровнять так, чтобы отклонение любой точки от плоскости по высоте не превышало 5 мм.

Обрешетины крепят к стропилам саморезами или гвоздями. Саморезы стоят дороже, но гарантируют более надежное крепление обрешетки. Гвозди бить быстрее и стоят они в несколько раз меньше. Укладка обрешетин начинается снизу, от лобовой доски.

Первые три ряда настилаются сплошным настилом. В этом месте ветер осуществляет максимальное воздействие на кровельные листы и их крепление должно быть усилено. Такие же дополнительные доски обрешетки под металлочерепицу укладываются рядом с коньком.

В таких местах, как:

• на примыканиях к стенам;
• на стыке скатов;
• на боковых кромках скатов;
• в местах прохода дымоходов

Закладываются дополнительные доски, доходящие до следующего стропила и образующие сплошную обрешетку.

После укладки обрешеточной системы под металлочерепицу проводят проверку отклонения поверхности от вертикали с помощью уровня или лазерного дальномера.

Как сделать обрешетку под металлочерепицу? Нужно определить нагрузку, которую будет нести кровля. Исходя из нагрузки, определяется максимальный шаг следования обрешетин. Он не может быть больше, чем рекомендован производителем кровельного материала.

По краям скатов и в местах примыканий устанавливаются дополнительные доски. Верхние стороны стропил выравниваются, обрешетины крепятся к ним саморезами или гвоздями. Поверхность обрешеточной плоскости должна быть совершенно ровной, с минимальными отклонениями по высоте.

устройство, пошаговая инструкция, укладка каркаса, сечение, на каком расстоянии делать, разметка шага, инструкция по монтажу

Содержание:

Особенности устройства
Размеры обрешетки, сечение
Правила устройства и укладки обрешетки под металлочерепицу
Примыкающие участки
Сооружение каркаса под металлочерепицу — пошаговая инструкция
Как установить дополнительные элементы

Благодаря обрешетке крыши обеспечивается надежность и качество укладки кровельных листов. Чтобы обустроить каркас, потребуется знание некоторых нюансов, включая размеры обрешетки под металлочерепицу.

Особенности устройства

Сплошной настил сооружается из бруса или обрезной доски, уложенных впритык друг ко другу. Расстояние между отдельными элементами каркаса не должно превышать 1 см. Подходящие параметры для бруса – 50х50 мм, для доски – 32х100 мм. Перед установкой деревянные элементы пропитывают антисептиками. Монтировать решетчатую обрешетку на порядок труднее, хотя при этом снижается количество расходного материала. В результате достигается уменьшение финансовых затрат и общего веса конструкции.

Монтируют решетчатый каркас после обустройства гидроизоляции стропил. Важно не забывать о вентиляционном зазоре между пленкой и деревянной конструкцией. Расстояние между отдельными перемычками обрешетки под обрешетку желательно делать 350 мм: это дистанция от среза нижней доски до середины соседней. Таким образом фиксируются металлочерепичные листы на нижнюю часть волны. При таком креплении общий вид кровли значительно красивее.

Начальную доску обрешетки на 15 мм шире остальных. Обычно сопроводительная документация кровельного материала содержит указания величины шага обрешетки. То же самое касается оптимального зазора между элементами каркаса: к примеру, учитывая размеры металлочерепицы Монтеррей, рекомендуемый шаг каркаса для этого материала — не менее 300 мм.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

1. На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
2. Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
3. Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
4. Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
5. Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
6. 6. Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
7. Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
8. Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
9. Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
10. Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
11. Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Правила устройства и укладки обрешетки под металлочерепицу

От стыковки всей обрешетки на одной стропилине лучше отказаться, т.к. конструкция не будет достаточно жесткой. Нередко встречается такая ситуация, когда профиль имеет различную длину волны. По этой причине несущая конструкция может иметь разную дистанцию между каркасными перемычками для одного вида металлочерепицы. Легкие несложные конструкции под изделия с небольшой высотой волны и толщиной металлических листов 0,4-0,45 мм сооружаются из обрезной доски 25х100 мм. Более сложные кровельные системы обычно обустраиваются доской 32х100 мм.

Эта же доска используется при укладке металлочерепицы со значительной высотой волны, при толщине листа 0,5 мм. В том и другом случае расстояние между стропилами делают 0,6-0,9 м. Бруски сечением 40х60 мм и 50х50 мм применяют в тех случаях, когда дистанция между стропилами превышает 1 м.

Металлочерепица выпускается в трех основных типоразмерах длины волны — 300, 350 и 400 мм, что непосредственно влияет на величину шага обрешетки. Откладывают этот интервал от центра перемычек. Имея на руках все необходимые данные, можно начинать расчет каркаса для металлочерепицы.

Примыкающие участки

При укладке обрешетки под металлочерепицу в районе ендовы, дымоходной трубы и вокруг мансардных окон применяется сплошная конструкция. Обустраивая каркас, важно избегать просчетов, так это непосредственно влияет на прочность и долговечность крыши здания. Иногда из-за допущенных ошибок приходится переделывать кровлю, что влечет за собой значительные финансовые потери. Нужно учитывать, что демонтированную металлочерепицу невозможно применять еще раз.

Сооружение каркаса под металлочерепицу — пошаговая инструкция

Пошаговая инструкция устройство обрешетки под металлочерепицу:

• Размер бруса для стропил — от 50х150 мм. Доска под обрешетку должна иметь сечение не менее 25х100 мм. Доска для контробрешетки – 25х50 мм.
• При фиксации стартовой доски за линию укладки берется срез карнизного свеса: выступы за его пределы недопустимы. Первую доску выбирают несколько толще остальных, чтобы компенсировать разность уровня опорных точек между первым и последующими черепичными листами.
• Монтаж шага обрешетки металлочерепицы между первой и второй перемычками делают на 50 мм меньше, чем стандартный размер каркаса. Дистанция между остальными элементами каркаса ориентируют на размер профиля укладываемого материала.
• Чтобы проверить правильность расстояния между первыми двумя перемычками еще на земле параллельно раскладывают две обрезные доски. Укрывая их металлочерепицей, можно проверить оптимальность ее выступа для стока воды: если он больше, чем нужно, вода начнет переливаться через желоб. При недостаточном расстоянии вода может задуваться порывами ветра в пространство между желобом и лобовой доской. Листы иногда деформируются и под воздействием снеговой нагрузки.
• Для нанесения разметки потребуется строительная рулетка. Точкой отсчета служит первая доска, выступающая за пределы карниза. Далее крепятся торцевые и коньковые планки.
• Ветровую доску устанавливают над обрешеткой, на высоту кровельного листа. Этот параметр зависит от вида металлочерепицы.
• Для надежности конек оснащается дополнительной доской 25х100 мм.
• Чтобы организовать правильный отвод воды с поверхности кровли, перед укладкой кровли следует установить крепежные кронштейны. Для монтажа карнизной планки металлочерепицу необходимо укладывать вдоль кровельного свеса.
• При определении, где установить кронштейны, за основу берут шаг монтажа в 50-60 см. Крепят кронштейны по нижней каркасной доске.
• Крайние кронштейны монтируются с учетом уклона желоба 5мм/1м длины. Линейность установки оставшихся кронштейнов обеспечивает натянутый шнур.
• Желоб нужно вставить в кронштейны, а затем установить. Карнизную планку на обрешетку монтируют таким образом, чтобы добиться перекрывания краем желоба нижнего края планки. Это даст возможность конденсату стекать с планки внутрь водостока. Параметр нахлеста карнизных планок по отношению к длине составляет не меньше 100 мм.

Как установить дополнительные элементы

К дополнительным кровельным элементам принято относить систему обогрева и водостоки. Снегозадержатели состоят из специальных скоб, монтаж которых производится в шахматном порядке. Они дают возможность предотвратить массовое схождение снега с поверхности кровли. Чаще всего таким образом оснащаются постройки, рядом с которыми находятся тротуары и пешеходные переходы. Снегозадерживающие элементы желательно также установить над крыльцом или окнами. Чаще всего речь идет о трубчатых и решетчатых системах, которые нередко входят в комплект металлической черепицы.

Качественно обустроенная обрешетка, отвечающая всем требованиям и строительным нормам, обеспечит простоту и скорость укладки кровельного материала. Если выполнить работу самостоятельно, это позволит на порядок снизить затраты на сооружение кровли: ее надежность является обязательным условием для обеспечения комфорта внутри помещений. Для этого потребуется знание пошаговой инструкции обрешетки под металлочерепицу.

Обрешётка под металлочерепицу: шаг, монтаж, устройство

Обрешетка под металлочерепицу монтируется с целью придания прочности всей конструкции кровли, а также обеспечения естественной вентиляции под кровельным покрытием. Она является несущим каркасом на который укладываются листы металлочерепицы.

Правильно выполненный расчет расстояния между досками и их сечение непосредственно влияют не только на процесс монтажа, но и последующую эксплуатацию всей кровли. Обрешетка для металлочерепицы должна обеспечивать надежное удержание металлических листов во время сильных порывов ветра.

Содержание

• 1 Пример обустройства каркаса
• 2 Необходимый набор инструментов
• 3 Необходимые строительные материалы и «расходники»
• 4 Пошаговая инструкция
• 5 Особенности монтажа и дальнейшей эксплуатации кровли

Пример обустройства каркаса

Шаг обрешетки под металлочерепицу должен строго соответствовать расстоянию между волнами в зависимости от типа этой продукции.

Саморезы, которыми листы металлочерепицы крепятся к элементам обрешетки, по технологии должны фиксировать металл в наиболее жестком месте волны. Этим местом является его, так называемое дно, которое расположено практически у основания следующей волны.

При монтаже важно, чтобы нижняя часть волны совпадала с расположением горизонтального бруска обрешетки. Именно поэтому точное вычисление расстояния между досками каркаса влияет на качество обустройства кровельного покрытия. Например, при монтаже наиболее популярного типа металлочерепицы Монтеррей, правильно придерживаться шага между центрами обрешетки, размер которого составляет 350 мм. Исключением является укладка второго от нижней части ската бруска, где расстояние должно составлять 300 мм.

При монтаже не менее популярного вида металлочерепицы Каскад основной шаг будет составлять 300 мм, но расстояние между первым и вторым рядом обрешетки составит 250мм. А размеры отступа между вторым и третьим рядом обрешетки для кровельной конструкции Каскад – 350 мм. Это обусловлено особенностью фактуры металлочерепицы и размерами волны (высота волны металлочерепицы Каскад составляет 45 мм, а Монтеррей – 39мм).

Необходимый набор инструментов

Перед тем как сделать обрешетку под металлочерепицу, мастера должны позаботиться о наличии необходимого для этого типа работ арсенала инструментов. К ним можно отнести нижеперечисленные:

• Строительный степлер.
• Ножовка по дереву, циркулярная пила или бензопила.
• Молоток или аккумуляторный шуруповерт (при использовании в качестве основ для обрешетки досок, в том случае если их толщина это позволяет, то можно соединения фиксировать саморезами).
• Уровень.
• Строительный маркер и рулетка.

Расстояние между горизонтально укладываемыми досками можно измерять при помощи мерного бруска, длина которого соответствует расстоянию между ближайшими сторонами горизонтально располагаемых брусьев.

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

• Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
• Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных.

Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться. Это может привести к повреждению листов металлочерепицы.

Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Пошаговая инструкция

После того как необходимые инструменты и материалы подготовлены, подробная схема монтажа несущего каркаса составлена, а рабочая поверхность очищена от постороннего мусора, следует переходить к установке первой доски.

1. Установка первой доски обрешетки. Крепить бруски или доски обрешетки кровли необходимо начинать с нижней стороны ската. Для этого необходимо разместить в горизонтальном порядке доску каркаса и прикрепить ее к вертикальной контробрешетке или стропилам крыши при помощи гвоздей и молотка. Каждое место соединения элементов обрешетки с поверхностью крыши или контробрешеткой необходимо укреплять как минимум двумя гвоздями. Расстояние между брусьями обрешетки следует выдерживать в соответствии с техническими характеристиками выбранного вида металлочерепицы.
2. Монтаж второго ряда обрешетки. Необходимо помнить, что расстояние между первым и вторым рядом будет отличаться от последующих, на это следует обратить особое внимание, осуществляя расчет.
3. Установка последующих рядов. Далее обрешетка под металлочерепицу монтируется со стандартным расстоянием в зависимости от типа металлочерепицы. Используется мерный брусок, толщина которого соответствует размерам досок обрешетки, для того чтобы быстро и комфортно фиксировать последующие ряды.
4. На внутренних углах кровли, где планируется своими руками оборудовать ендову, доски основания обрезаются под углом для обеспечения плотного стыка. Также ендову кровли, дымоход или мансардные окна можно оборудовать по периметру сплошной доской.

5. Последний ряд обрешетки в области верхнего конька правильно сделать большей ширины. Для этого может использоваться либо более широкая доска, либо при креплении стандартных брусков соединить их вместе, а при необходимости добавить еще несколько рядов для формирования однородной поверхности. Сплошная обрешетка делается для предотвращения прогиба края листа металлочерепицы.

6. На последнем этапе осуществляется обрезка краев каркаса, уравнивая тем самым их длину до миллиметра.

Особенности монтажа и дальнейшей эксплуатации кровли

Поскольку устройство обрешетки под металлочерепицу предусматривает высотные работы, то при их выполнении своими руками необходимо позаботиться об индивидуальной безопасности. Следует правильно пользоваться индивидуальной страховкой, подошва используемой обуви не должна скользить.



Учитывая тот факт, что используемая древесина после монтажа в большинстве случаев еще содержит определенное количество влаги, по истечении первого года эксплуатации крыши необходимо подтянуть каждый саморез своими руками. Из-за усыхания древесины ее размеры незначительно уменьшаются, соединение кровли ослабевает и существует риск попадания воды на поверхность обрешетки по резьбе кровельного самореза, которыми фиксируются листы металлочерепицы к обрешетке.

Расчет необходимого количества составляющих и монтаж обрешетки своими руками является ответственным этапом при оборудовании крыши кровельным покрытием. Любая инструкция по укладке различного вида металлочерепицы, акцентирует внимание именно на качественном и правильном монтаже основания. При этом расчет количества материала для покрытия крыши, размеры элементов обрешетки и всех расстояний должен быть максимально точным, а требования к последовательности работ неукоснительно соблюдены.

Например, при монтаже металлочерепицы типа «Каскад» в основном используются бруски с сечением 32 мм на 100 мм. При таких характеристиках элементов основания в среднем для обустройства 1 квадратного метра обрешетки потребуется 3 погонных метра досок.

Своими руками такой объем работы выполнить вполне реально, однако, следует учитывать сложность геометрии крыши, размеры скатов и общую площадь.

Смотрите видео по теме:

Полное руководство по выбору и уходу за металлической мозаикой

Если вы хотите заявить о себе в дизайне фартука из плитки, обратите внимание на металлическую мозаику . Если вы ищете современный вид, предпочитаете быть заниженным или, может быть, хотите создать классическую практичную атмосферу, вы обязательно найдете плитку, которая вам подходит.

По этой причине мы составили это руководство по выбору и уходу за металлической мозаикой.

Когда дело доходит до выбора металлической мозаики, у вас есть много вариантов, поскольку металлическая мозаика бывает из одного типа металлических листов, смешанных с камнем и стеклом, а также в интересных формах.

Давайте рассмотрим каждую категорию более подробно.

Типы металлической мозаики

Что касается типов металла, доступных для мозаичной плитки, вы найдете следующие:

• Нержавеющая сталь
• Латунь
• Медь
• Железо
• Алюминий

Металл

• Титан

Ниже вы видите пример мозаики кирпич из нержавеющей стали размером 1 x 4 дюйма. Это матовая отделка в виде кирпичного офсетного рисунка.

Посмотрите, как многогранно смотрится эта плитка! Здесь вы видите станцию ​​для чистки собак, украшенную декоративной плиткой из собачьих костей. В дополнение к настенной установке обратите внимание на круглую раковину.

Вот пример шлифованной трехмерной мозаики из оружейного металла в виде круглых или десятицентовых монет.

(Вы найдете примеры медной мозаики в разделе ниже с интересными формами металлической мозаики.)

Металлическая мозаика, смешанная с камнем и стеклом

В дополнение к металлической мозаике из одного металла вы найдете смеси с камнем, стеклом и, возможно, даже с другими металлами.

Следующий товар — Urban Cowboy 2. Комбо-мозаика с уникальным узором из натурального камня, стекла и металла. Подходит для стен и фартуков.

Богатство линейной мозаики «Деревенский лес» ощутимо!

Натуральный камень, стекло, металл и медь выстроены в виде линейного узора и будут фантастически смотреться как на стене, так и на полу. Этот пункт подходит для влажных приложений.

Тебе не нравится эта мозаика Рихтера с горы Чирикауа? Он сочетает в себе натуральный камень, стекло, металл и медь в елочку. Этот узор будет танцевать на стене приложения.

Посмотрите, как эффектно выглядит мозаика из смешанных металлов с камнепадом! Он сочетает в себе различные формы — квадраты и прямоугольники — с металлической отделкой и цветом.

Подходит для стен.

Замечательные металлические мозаичные фигуры

В следующем разделе рассказывается о богатстве форм, доступных для металлической мозаики.

Если вам нужен трехмерный эффект, обратите внимание на мозаику «Ветряная мельница из полированной нержавеющей стали».

Вот как выглядит эта мозаика, установленная в качестве фартука/декоративной стены печи. Обратите внимание, как нержавеющая сталь объединяет три прибора в композицию и идеально сочетается с серой плиткой в ​​стиле метро, ​​серой столешницей и белым шкафом.

Давайте переключимся на Медь.

Это антикварная медь 2. Мозаика из плетения корзин. Это сделало бы приложение для теплой стены.

Если вы предпочитаете круглые формы, попробуйте мозаику Antique Copper Nickels в круглом узоре.

И это только верхушка металлического айсберга! У вас есть множество других вариантов на выбор. Изучите:

>> Идеи дизайна фартука из нержавеющей стали и металла

>> Магазин металлической мозаики — обратите внимание, что вы также можете заказать мозаику по специальному заказу.

>> Также ознакомьтесь с Полным руководством по мозаике

Если вы планируете использовать металлическую мозаику в дизайне, важно знать, как за ней ухаживать.

В конце концов, металлочерепица станет ярким визуальным акцентом в любом дизайне. При правильном уходе и обслуживании вы можете быть уверены, что ваша плитка будет радовать зрителей долгие годы.

Обратите внимание, что тип ухода и технического обслуживания зависит от выбранного вами типа металлической настенной плитки и желаемого эффекта .

Например, патина медной плитки будет меняться в зависимости от воздействия воздуха и влаги, если ее не запечатать. Железная плитка будет ржаветь, если за ней регулярно не ухаживать.

Вот три шага, которые мы рекомендуем.

Шаг 1: Заклеивание плитки

Необходимо заклеивать только два типа настенной плитки: железную плитку и медную плитку.

Герметизация помогает защитить первоначальную отделку и предотвращает окисление, которое в противном случае происходит со временем, когда поверхность взаимодействует с влагой воздуха.

Шаг 2: Очистка плитки

Большинство металлических плиток можно мыть теплой водой с моющим средством для посуды.

Промойте металлическую мозаику тканью из микроволокна и тщательно промойте, чтобы на металлической настенной плитке не осталось разводов.

Нержавеющая сталь: используйте чистящее средство для нержавеющей стали с сухой безворсовой тканью

Титан: не используйте мыло и воду для их очистки, а приготовьте раствор из равных частей уксуса и воды, затем нанесите с помощью сухой безворсовой ткани бесплатная ткань.

Шаг 3. Удаление пятен

На металлической плитке, помещенной рядом с водой, могут появиться пятна от отложений жесткой воды.

Чтобы удалить эти пятна, просто сделайте пасту из пищевой соды и воды или буры и воды.

Нанесите на всю поверхность тканью (не кистью), затем смойте теплой водой и чистой сухой тканью. При необходимости повторите.

Готовы использовать металлическую мозаику в своем доме?

Надеюсь, это полное руководство по металлической мозаике оказалось полезным для вас. Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать.

Мозаика — это чистая магия, а металлическая тем более. Изучите доступные варианты, чтобы создать идеальный дизайн плитки.

Спасибо за внимание!

Кейт

Установка по эксплуатации металлочерепицы

Металлочерепичные кровельные установки для получения прибыли

Используйте ориентированный на возврат подход к своей новой фабрике. Пройдите путь от концепции до коммерциализации с помощью решений Bradbury Metal Tile Roofing Solutions для точно спроектированных решений в модульных конструкциях черепицы, которые обеспечивают эффективное производство и расширяются по мере вашего роста. 5-шаговый план создания завода «под ключ» касается не только выбора и установки оборудования, но и проектирования работающего завода, который внесет значительный вклад в вашу прибыль.

Почему импортеры металлочерепицы теперь производят

Переход от импортера или дистрибьютора плитки к производителю — это инвестиция, ориентированная на получение прибыли, и при правильном планировании она приносит дивиденды.

Уменьшение зависимости от оффшорного поставщика или местного производителя не только удаляет один слой из цепочки поставок, но и снижает затраты.

Многие правительства, особенно в развивающихся странах, стремятся способствовать самодостаточности в экономике и будут финансировать развитие. Bradbury Metal Tile Roofing Solutions работает с клиентами над разработкой прочного корпуса, который соответствует требованиям финансирующих организаций.

Контроль затрат — не единственное преимущество местного производства. Это также позволяет лучше адаптировать продукт к местным условиям, например, за счет использования местной каменной крошки, декоративной катушки и лучшего контроля за доступностью продукта.

Ключ модульной конструкции для коммерциализации

Держите жесткий контроль над своими первоначальными инвестициями, не ставя под угрозу долгосрочную производительность, за счет перспективного будущего вашего нового завода по производству плитки.

Установки Bradbury Metal Tile Roofing Solutions спроектированы и построены специально для производства металлочерепицы и вашего производственного бизнеса. Производственный завод — это долгосрочная инвестиция, и вам необходимо найти хороший баланс между доступностью и долгосрочной производительностью.

Модульный подход позволяет вашим инвестициям расти по мере вашего роста. В производстве нет ничего хуже, чем избыточный капитал на производственном объекте со слишком большими производственными мощностями. Поговорите с командой Bradbury Metal Tile Roofing Solutions о перспективах вашего нового завода по производству металлочерепицы.

Прецизионный инструмент и идеальный пресс

Хорошая оснастка означает постоянное качество продукции и высокую производительность.

Нет никаких сомнений в том, что инструменты важны. Решения Bradbury Metal Tile Roofing Solutions привносят многолетний опыт в преимущества технологии инструментов. Но хороший инструмент будет работать только так, как пресс, в котором он установлен. Опыт научил нас, как получить правильный уровень жесткости вокруг инструмента для высокой частоты ходов в минуту. При быстром переходе с одного профиля плитки на другой — мощные прессовые системы гарантируют, что инструмент будет надежно удерживаться на месте даже при высоких скоростях производства для обеспечения однородности продукта.

Система ускоренных переводов повышает производительность

Многие производственные предприятия поначалу будут эффективно работать с системой передачи с пневматическим управлением.

Bradbury Metal Tile Roofing Solutions может предоставить подходящую технологию с сервоприводом или роботами, когда вам нужно увеличить производство.

Изменение системы передачи — это простой и экономичный способ увеличить производительность; однако нет смысла платить за быструю передачу, пока этого не требует спрос.

Усовершенствованная технология самоочищающейся покрасочной камеры

Самоочищающаяся покрасочная камера сводит к минимуму потери времени на смену цвета и уборку в конце рабочего дня, но технология камеры не останавливается на достигнутом.

На типичной линии в первой покрасочной камере наносится базовый слой из толстослойного акрила, затем добавляется чип, а затем добавляется акриловая глазурь с тонким слоем. Некоторые конструкции заводов позволяют обойти стадию стружки, чтобы пропускать как окрашенные, так и колотые варианты плитки через одну и ту же линию.

В любом случае выбор технологии распылительной камеры имеет решающее значение для качества продукции и эффективности производства. Bradbury Metal Tile Roofing Solutions использует передовую автоматизированную технологию кабинки с электронным управлением для выполнения различных работ.

Двухступенчатая камера для щепы для преимуществ плиточного стиля

Двухступенчатая камера для стружки позволяет использовать один основной цвет, плашечный цвет и смешанные цвета.

Возможно, сегодня вы захотите использовать только местную каменную крошку, но рыночный спрос и изменения в стоимости материалов могут означать внезапный переход на вермикулит или потребность в вермикулите. Важно выбрать технологию стенда, которая одинаково хорошо работает со всеми материалами, от Bradbury Metal Tile Roofing Solutions.

Двухступенчатая камера для стружки дает возможность использовать один основной цвет и плашечный цвет. Ключом к эффективной отделке является рандомизация плашечного цвета под управлением ПЛК и передовая система воздушного ножа для удаления лишней стружки. Система воздушного ножа также намного эффективнее, чем старый процесс опрокидывания.

Увеличьте скорость работы с калиткой

Печь для полимеризации с калиткой – на сжиженном газе, природном газе или электрическая – выпекает больше плитки при меньшей занимаемой площади и является модульной, поэтому ее можно легко расширить для увеличения производительности.

Если плитка не вылечена должным образом, ее долговечность и производительность будут серьезно снижены, что означает головную боль для клиентов и установщиков. Для эффективного отверждения требуется трехэтапный процесс, когда плитка проходит через процесс предварительного нагрева, выпекания и охлаждения.

Печь для отверждения с калиткой обеспечивает все три на небольшом пространстве, потому что она переворачивает плитки с горизонтального на вертикальное, что позволяет выпекать больше в более короткой печи. Будучи модульной, печь может быть увеличена на 1200 мм (4 фута) в длину для увеличения производительности по мере необходимости.

Metal 2 на A11 — Затенение плитки — Технические доклады — Видео

Больше видео

• Затенение плитки — это новый этап конвейера Metal 2, позволяющий приложениям объединять операции рендеринга и вычислений в один проход рендеринга при совместном использовании данных блока изображения и памяти группы потоков. Узнайте, как создать конвейер затенения тайлов, и узнайте, как он использует высокоскоростную тайловую память графического процессора A11.

  Ресурсы

  Похожие видео

  Технические переговоры

• Скачать

  В этой презентации мы сосредоточимся на тайловом затенении, новом программируемом этапе в графическом процессоре Apple A11, который обеспечивает встроенные вычислительные возможности в проходах рендеринга. Тайловое затенение обеспечивает совершенно новый уровень производительности и эффективности в Metal 2. Операции рендеринга и вычислений теперь могут совместно использовать данные благодаря более высокой пропускной способности и меньшей мощности тайловой памяти. Тайловое затенение тесно интегрировано с блоками изображения. Вы сможете анализировать содержимое блоков изображений, обобщать это содержимое, сохранять блоки изображений в середине сцены или даже изменять макеты блоков изображений. Затенение плитки также тесно интегрировано с памятью группы потоков и может использоваться для кэширования постоянных данных плитки для более поздних стадий плитки или фрагмента. Начнем с мотивации необходимости затенения плитки.

  Выполнение вычислений между проходами рендеринга стало более распространенным в последние годы. Например, алгоритмы мозаичного отложенного и прямого рендеринга пересекают источники света с плитками, выровненными по экрану, чтобы снизить стоимость затенения. Идея, лежащая в основе этих алгоритмов, заключается в том, что не все источники света влияют на все пиксели, но отсечение по пикселям может быть слишком дорогим, поэтому мы амортизируем стоимость по областям плитки. Ранее в графических процессорах Metal for A Series выполнение вычислений в середине рендеринга требовало сохранения целевых данных рендеринга, которые были кэшированы в тайловой памяти, обратно в память устройства, чтобы затем их можно было использовать при проходе вычислений. Тогда Compute также должен будет сохранить свои результаты обратно в память устройства, прежде чем рендеринг возобновится. Это повторяющееся перемещение данных между локальной и внешней памятью требует интенсивной полосы пропускания.

  С помощью Metal 2 и графического процессора A11 такие алгоритмы теперь могут работать исключительно в открытой тайловой памяти с использованием тайлового затенения, которое заменяет вычислительный проход. Целевое содержимое рендеринга теперь кэшируется в тайловой памяти один раз. Затем тайловое затенение работает непосредственно с блоком изображения и может даже передавать его результаты в память группы потоков, которая также поддерживается тайловой памятью для последующего использования при рендеринге.

  Теперь, когда мы увидели, как тайловые шейдеры позволяют вам чаще работать с тайловой памятью, давайте подробнее рассмотрим, как тайловое затенение взаимодействует с отрисовкой. Запуск потоков в рамках вычислительного прохода называется диспетчеризацией, и Metal использует то же имя для операций затенения тайлов в проходе рендеринга. Отправка тайлов может свободно чередоваться с розыгрышами и выполняется в порядке отправки API. Metal гарантирует, что результаты розыгрыша, выданные до отправки, будут видны, когда эта рассылка будет выполнена. Точно так же Metal гарантирует, что результаты каждой рассылки будут видны при выполнении следующего розыгрыша или отправки. Эта гарантия синхронизации обеспечивает свободный доступ к тайловой памяти. Однако между розыгрышами такой гарантии нет.

  Другой важной концепцией затенения плитки является то, как потоки организованы в группы потоков и сетки. При традиционной диспетчеризации вычислений группы потоков организованы в плотно упакованные сетки. Однако внутри прохода рендеринга сетка плиток остается постоянной на протяжении всего прохода, но размер группы потоков может различаться для каждой отправки. Если мы увеличим масштаб плитки, то увидим, что это позволяет сопоставить каждый поток с уникальным пикселем или сопоставить каждый поток с несколькими пикселями. Однако сопоставление потоков с ресурсами не имеет особого значения для Metal. Вы можете запускать потоки, которые вообще не имеют сопоставления с пикселями, как в случае с ранее рассмотренным примером отсечения света. В этом примере размер вашей группы потоков может соответствовать количеству источников света, требующих проверки пересечения. Группы потоков затенения плитки запускаются для каждой плитки независимо от имеющейся геометрии. Например, треугольник, влияющий на подмножество плиток, должен обрабатываться только этими плитками. Однако последующая отправка плитки будет обрабатываться каждой плиткой экрана. Это важно, потому что эта отправка может инициализировать память тайлов для более поздней геометрии, которая может попасть в эти тайлы. Состояния видового экрана и ножниц также не ограничивают затенение плитки. Как правило, на затенение тайла не влияют традиционные состояния рендеринга. Итак, теперь давайте обратимся к изменениям API, которые поддерживают затенение плитки. Проход рендеринга можно настроить с одним из трех размеров плитки, которые будут определять размеры вашего блока изображения. Чаще всего вы хотите выбрать самый большой размер плитки, который соответствует вашему блоку изображения, который составляет 32 КБ на графических процессорах A11, чтобы минимизировать любые накладные расходы на этап примитивной обработки графического процессора. Однако некоторые алгоритмы могут выиграть от выбора меньшего размера плитки, когда обработка фрагментов или плиток особенно сложна, чтобы увеличить степень параллелизма плиток в ядрах шейдеров. Как мы уже видели, память групп потоков также берется из памяти плиток, поэтому ее размер также может ограничивать ваш выбор размера плитки.

  Создание конвейера затенения тайлов аналогично созданию традиционного конвейера. Вы присоединяете функции к дескриптору конвейера, чтобы создать состояние конвейера. Для тайлового затенения Metal вводит новый тип дескриптора конвейера. Он похож на существующий дескриптор конвейера рендеринга, но удаляет свойства состояния рендеринга, такие как смешивание. Он также похож на существующий дескриптор вычислительного конвейера, поскольку может быть привязана только одна функция. Однако эта функция может быть либо вычислительным ядром, либо функцией фрагмента. Вычислительные ядра предоставляют доступ ко всем функциям затенения тайлов и блоков изображений, которые мы обсуждали до сих пор. Мозаичное затенение на основе фрагментов более ограничено, но играет особую и важную роль, о которой я расскажу позже.

  Во-первых, я хотел бы коснуться возможностей блока изображений в конвейерах листов. Поскольку тайловое затенение выполняет диспетчеризацию вычислений вместе с рендерингом, оно имеет доступ как к неявным, так и к явным блокам изображения, как и к функциям фрагментов. Однако, в отличие от функций фрагментов, тайловые шейдеры на основе ядра могут получить доступ ко всему блоку изображения. Давайте посмотрим на синтаксис.

  Мы устраняем неоднозначность между неявной и явной формами шаблонного типа imageblock, используя второй аргумент шаблона. Мы должны устранить неоднозначность, потому что каждый из них имеет разную семантику доступа. Неявная форма имеет семантику значений, означающую, что мы копируем пиксели в блок изображения и из него. Явная форма имеет ссылочную семантику, обсуждавшуюся в предыдущей презентации.

  Мы уже видели, как блоки изображений в проходе рендеринга сохраняются в течение всего времени существования тайла, и как мы используем это для связи между отрисовками и диспетчерами. В нашем вступительном примере я также упомянул, что то же самое верно и для памяти группы потоков. Постоянная память группы потоков уникальна для затенения плитки и хорошо подходит для хранения данных, которые являются постоянными для плитки, например списков отбракованных источников света. Давайте посмотрим, как мы используем это в языке затенения. В этом примере нашей функции тайла на основе ядра предоставляется полный список источников света для отбраковки по границам тайла. Также дается минимальная и максимальная глубина тайла из более ранней отправки тайла. Затем он помещает отобранный результат в память группы потоков, чтобы более поздние фрагментные шейдеры имели к нему доступ. И отправка плитки, и отрисовка фрагментов должны согласовываться с точкой привязки группы потоков.

  Давайте, наконец, рассмотрим роль, которую играют конвейеры тайлов на основе фрагментов. Затенение плитки побуждает вас использовать память плитки, объединяя то, что раньше было бы несколькими проходами. Тайловая память — ценный ресурс, поэтому нам нужны явные блоки изображений, чтобы упаковать больше данных в это пространство. Но статическая схема тайловой памяти для всего прохода по-прежнему вряд ли подойдет, поэтому нам нужно гибко переходить между тайловыми макетами памяти по мере прохождения различных фаз наших вычислений. Конвейеры плиток на основе фрагментов обеспечивают этот переход. Семантика барьеров, описанная ранее, гарантирует, что доступ ко всем элементам памяти будет завершен до начала перехода. А поскольку фрагментные шейдеры копируют данные в блоки изображений и из них, мы можем гарантировать, что переход каждого пикселя происходит атомарно. Давайте посмотрим на пример. В этом примере мы закончили фазу отложенного рендеринга и хотели бы перенастроить блок изображения, чтобы реализовать приблизительную технику прозрачности, не зависящую от порядка, называемую многослойным альфа-смешиванием. Мы делаем это с помощью функции плитки на основе фрагментов, которая принимает старый макет в качестве входных данных и возвращает новый макет. И как это часто бывает, вам часто нужно инициализировать новую раскладку, используя данные из старой раскладки. Здесь мы переносим окончательное значение освещенности из фазы отложенного рендеринга. Чтобы лучше понять затенение плитки, обязательно ознакомьтесь с нашим примером кода. Он демонстрирует, как эффективно затенять много источников света за один проход. Тайловое затенение используется для отбраковки источников света, не влияющих на тайл. Наконец, отладчик графического процессора в Xcode упрощает проверку памяти группы потоков, форматируя данные в зависимости от того, как вы их используете в своем шейдере. После захвата с помощью отладчика графического процессора Xcode вы можете увидеть память каждой группы потоков в виде буферов в разделе плитки представления связанных ресурсов. Оттуда вы можете использовать средство просмотра буфера для проверки данных, отформатированных так же, как их использует ваш шейдер. В этой презентации мы увидели, как тайловое затенение позволяет разработчикам анализировать и манипулировать всем содержимым тайлов, взаимодействовать между отрисовками и переназначать память тайлов на разных этапах вычислений. В совокупности тайловые шейдеры позволяют разработчикам объединять несколько проходов рендеринга и вычислений, чтобы лучше использовать более высокую пропускную способность и меньшую мощность тайловой памяти графического процессора A11. Для получения дополнительной информации о Metal 2 и ссылок на примеры кода посетите веб-сайт для разработчиков по адресу developer.apple.com/metal. Спасибо за просмотр!

• Ищете что-то конкретное? Введите тему выше и сразу переходите к интересным материалам.

  Советы, как сделать фартук из металлической мозаики своими руками Установка

  Мозаичный фартук с металлической плиткой придает глубину и характер ванной комнате или кухне. На самом деле, это одна из самых горячих тенденций в дизайне интерьера на сегодняшний день, и существует множество цветов и узоров на выбор.



  По большей части укладка мозаичного фартука с металлической плиткой ничем не отличается от любой другой плитки. Однако, если вы планируете укладывать мозаику для фартука в качестве проекта «сделай сам», есть несколько приемов по укладке настенной плитки, которые вы должны изучить, особенно перед работой с металлической плиткой. Знание нескольких «инсайдерских советов» о правильной подготовке и необходимых инструментах и ​​материалах поможет избежать неприятных сюрпризов.

  Затирка

  Рекомендуемые: Stella Interlocking Pattern 8 мм Плитка для фартука

  Главное отличие — цементный раствор. На самом деле, с металлической плиткой вам может вообще не понадобиться затирка, если только металлическая плитка для фартука не используется в сочетании с другими типами плитки, такими как камень и керамика. Если вы используете затирку, важно выбрать затирку без песка, потому что затирка с песком может поцарапать металлическую плитку. Выбирайте затирку на цементной основе с латексной добавкой.

  Режущая плитка

  Рекомендуемые: Плитка для фартука Madison Avenue толщиной 8 мм

  Большая часть металлической мозаики для фартука MSI предварительно собрана на сетчатой ​​основе для простой и быстрой установки. Бывают случаи, когда вам нужно обрезать плитку, чтобы она поместилась в ограниченном пространстве, сделать отверстие для выключателя света или создать прямой край. Для резки металлочерепицы вам понадобится инструмент, одобренный для этой цели. Это будет твердосплавный или алмазный диск, устанавливаемый в ножовку или ленточнопильный станок. Убедитесь, что вам удобно использовать его, прежде чем начинать свой проект; компания по аренде инструментов должна быть в состоянии дать рекомендации.

  Раствор

  Рекомендуемые: Серебряный алюминий Металлическая плитка для фартука с 3D-рисунком

  Для металлической мозаики фартука на вертикальной поверхности рекомендуется раствор с добавлением латекса. Вы также можете использовать клей на силиконовой или уретановой основе. Внимательно следуйте инструкциям производителя — некоторые растворы предназначены для нанесения на стену с помощью кельмы, а другие типы следует наносить на обратную сторону плитки.

  Установка фартука

  Рекомендуемые: Мини-кирпич Midnight Pearl Pattern 8 мм Плитка для фартука

  Во-первых, убедитесь, что у вас есть все необходимое. Вам понадобится шпатель с V-образным вырезом для нанесения раствора, чистая губка, резиновая терка для раствора, ведра для смешивания раствора и раствора, достаточное количество раствора и раствора для завершения работы, а также плиткорез, если необходимо. Основные шаги следующие:

  1. Убедитесь, что поверхность кухонного фартука полностью очищена от жира и грязи — это может предотвратить прилипание раствора.

  2. Используйте малярную ленту для маскировки любых поверхностей, которые необходимо защитить, например шкафов.

  3. Тщательно измерьте площадь фартука, отметив, где будет располагаться плитка. Используйте уровень, чтобы убедиться, что он выровнен правильно.

  4. Приготовьте раствор в соответствии с инструкциями на упаковке. Нанесите его на стену (или на обратную сторону плитки, в зависимости от того, какой раствор вы используете) с помощью кельмы, убедившись, что он имеет одинаковую глубину.

  5. Уложите листы мозаичной плитки на раствор, тщательно выравнивая каждый лист со следующим.

  6. Перед тем, как раствор схватится, при необходимости можно немного сдвинуть плитки, чтобы они идеально вписались в пространство.

  7. Подождите 24 часа, пока раствор схватится, затем с помощью неабразивной щетки удалите излишки раствора с плитки.

  8. Если вы наносите раствор, приготовьте его в соответствии с инструкциями на упаковке и нанесите с помощью терки для раствора. Убедитесь, что затирка полностью заполняет все пространство между плитками.

  9. Подождите от 15 минут до часа, затем влажной губкой удалите излишки затирки с плитки.

  10. Подождите от 12 до 24 часов, пока раствор затвердеет, затем используйте влажную губку, чтобы удалить оставшуюся дымку раствора с поверхности фартука плитки.

  Рекомендуемые: Исландская плитка для фартука толщиной 8 мм

  Всего за одни выходные вы можете полностью преобразить свою кухню или ванную с помощью металлической мозаичной плитки для фартука. Самым сложным может быть выбор великолепной мозаики MSI, которую вы предпочитаете! Посетите наш веб-сайт, чтобы ознакомиться с нашим обширным выбором.

  Дополнительные советы по укладке

  Мозаика в понедельник: можно ли укладывать плитку на пол?

  Стиль плитки: используйте этот инструмент для планирования укладки керамической плитки

  Можно ли укладывать роскошную виниловую плитку поверх обычной плитки?

  Как добиться профессиональных результатов при укладке роскошной виниловой плитки

  Стиль плитки: избегайте этих ошибок при укладке керамогранита доски.

  https://www.msisurfaces.com/blogs/post/2018/11/05/the-right-way-to-install-a-metal-mosaic-backsplash-tile.aspx

  Вы готовы начать свой проект «Сделай сам»? Сначала найдите металлическую плитку для фартука, просмотрев обширную коллекцию металлических плиток MSI, а затем найдите и посетите дилера плитки для фартука MSI в вашем регионе.

  ПОДРОБНЕЕ О ПЛИТКЕ MSI

  7 гранитных фартуков для оригинального дизайна кухни

  Создание идеальной пары с фартуком и гранитной столешницей

  Развитие кухонных фартуков

  Да! Правильная плитка для фартука может полностью преобразить комнату

  Китайская плитка; отделка плиткой из ПВХ; Отделка алюминиевой плиткой; Лестница Нос; Производитель отделки для плитки из нержавеющей стали, Отделка для плитки, Поставщик отделки для плитки из алюминия

  Горячие продажи продукции

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Свяжитесь сейчас

  Новые продукты

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Основная продукция

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Другие продукты

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Видео

  Свяжитесь сейчас

  Профиль компании

  {{ util. each(imageUrls, функция(imageUrl){}}

  {{ }) }}

  {{ если (изображениеUrls.length > 1){ }}

  {{ } }}

  	Вид бизнеса:	Производитель/фабрика и торговая компания
  	Основные продукты:	отделка плиткой; отделка плиткой из ПВХ; Отделка алюминиевой плиткой; Лестница Нос; Отделка плиткой из нержавеющей стали
  	Количество работников:	163
  	Год основания:	2012-05-30
  	Сертификация системы менеджмента:	ИСО9001:2015
  	Среднее время выполнения:	Время выполнения в пиковый сезон: один месяц Время выполнения в межсезонье: один месяц

  Информация отмечена
  проверяется
  ТЮФ Рейнланд

  Foshan Nanhai Niu Yuan Hardware Product Co. , Ltd. является профессиональным крупным производителем всех видов отделочных и строительных материалов, объединяющим разработку и производство. Нашей материнской компанией является Shanghai NIU YUAN Industrial Group. У нас есть многолетний опыт в поставках отделки плитки, отделки пола, выступов ступеней, перехода плитки, прокладок для плитки, системы выравнивания плитки и сопутствующих товаров.

  В нашей компании работает более 200 человек; Усилиями всего нашего коллектива мы стали …

  Просмотреть все

  Сертификаты

  8 шт.

  Отправьте сообщение этому поставщику

  * От:

  * Кому:

  Мисс Элис Ронг

  * Сообщение:

  Введите от 20 до 4000 символов.

  Это не то, что вы ищете?

   Опубликовать запрос на поставку сейчас

  ▷ Профилегибочная машина для производства глазурованной плитки

  Профилегибочная машина для производства ступенчатой ​​плитки

  LOTOS China Профилегибочная машина для производства ступенчатой ​​плитки Дизайн поставщика▷ Профилегибочная машина для производства глазурованной плитки | Кровельные материалы 2022 ◁. мы являемся одним из профессиональных заводов по производству профильных листов в Китае. Кроме того, мы можем поставить различные виды профилегибочных машин для различных профилей глазурованной плитки.

  Крыша из металлочерепицы легче, чем крыша из бетонной или глиняной черепицы, более долговечна, чем крыша из битумной черепицы, и с ней легче обращаться, чем с длинными гофрированными листами.
  Преимущество металлической кровельной плитки:

  • Architecturally Design
  • Долговечность
  • Производительность
  • Устойчивость
  • Стоимость конкурентоспособности

  Если у вас есть свой дизайн, покажите, что вы рисунок, хорошее предложение. . если у вас есть идеи о вашем новом проекте, некоторые профессиональные идеи могут быть получены от нас.

  Машина для производства рулонной глазурованной черепицы

  Различные типы кровельных листов

  Машина для производства ступенчатой ​​черепицы

  Металлическая черепица отличается своей прочностью и практически не требует обслуживания. Это связано с тем, что они обеспечивают долговечность в любых климатических условиях, а некоторые плитки имеют специальную отделку, предотвращающую образование плесени и мха. Это означает, что ваша крыша может выглядеть невероятно в течение десятилетий без каких-либо постоянных затрат. Металлическая кровля легче, чем крыша из бетона или глиняной черепицы, более долговечна, чем крыша из битумной черепицы, и с ней легче обращаться, чем с длинными гофрированными листами.

  Это самая надежная и доступная по цене кровельная система на рынке, представленная в широком ассортименте дизайнов и стилей. Металлические крыши теперь могут имитировать другие кровельные материалы, такие как древесная стружка, битумная черепица и шифер, однако металлический вид часто ставит под угрозу подлинность этих изображений и общий дизайн.

  Профилегибочное оборудование для производства листового металла с большим пролетом

  Мы предлагаем вам оборудование для производства глазурованной плитки выдающегося качества. Эти машины для производства металлических листов с длинным пролетом могут быть настроены в соответствии с требованиями заказчика. в результате эти высокоскоростные машины для черепицы для продажи в основном известны своей стабильностью и превосходством. Нашим кровельным машинам можно помочь по самым выгодным конкурентоспособным ставкам. Длиннопролетный кровельный лист и облицовка стен обеспечивают превосходную устойчивость в любую погоду.

  Профилегибочная машина для кровельных панелей Interlock

  Interlock Roofing — это высокопрочный кровельный продукт, доступный в различных цветах. Кроме того, металлическая кровля Interlock легкая, прочная и долговечная. Он также очень экономичен, поскольку практически не требует обслуживания, удобен и прост в установке.

  Машина для производства черепицы

  1)Сводка металлических кровельных материалов

  • Материал: оцинкованный рулон, оцинкованный с цветным покрытием
  • Толщина материала: 0,3-0,8 мм
  • Профилегибочное оборудование Мощность: 7,5 кВт
  • Скорость формования: 10-15 м/мин
  • Ширина подачи: 1250 мм
  • Размеры: 10×1,4×0,9 м W*H)
  • Weight: 9-11 T

  2) Main Parts

  • Manual Uncoiler
  • Feeding Guide
  • Roll Forming System
  • Hydraulic Cutting unit
  • Control system

  Разматыватель Тип	Manual
  Loading capacity	10 Ton Impassive to expanding

  Roll Forming system with feed panel unit

  Axis Diameter	85 mm
  Роликовая станция формования	16 групп
  Материал главной оси	Сталь первого сорта 45# нагретая и закаленная
  Roller material	First grade 45# steel, Hard Chrome Coated, heated and quenched
  Forming Speed ​​	10-15 m/min
  Drive Type	1. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
