Схема электродрели с реверсом и регулятором оборотов: разновидности с кнопкой
Электродрель — незаменимая вещь, которая есть почти у каждого мужчины. Люди, которые регулярно пользуются этим инструментом, периодически сталкиваются с его поломкой. Если нет возможности отнести устройство в мастерскую, придется заниматься ремонтом самостоятельно. В таком случае нужно ознакомиться с тем, как выглядит схема электродрели и разобраться с советами по ремонту.
Электродрель — устройство, которое есть практически в каждом доме
Возможные неисправности инструмента
Для начала необходимо ознакомиться с основными типами неисправностей электродрелей. Они могут быть:
- Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
- Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.
Дополнительная информация! К основным признакам проявления механических неисправностей следует отнести гудение и уменьшение скорости вращения.
Алгоритм поиска и устранения поломок электрической части
При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:
- Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
- Если с проводами все хорошо, необходимо проверить тумблер выключателя. В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.
- Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.
Важно! Во время осмотра электродрели нельзя подключать ее к электросети.
Особенно, если проводится проверка контактов проводов.Необходимый инструмент
Омметр — незаменимая вещь для определения причин появления неисправностей
Прежде чем приступить к ремонту ударной дрели, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться:
- плоскогубцы;
- омметр;
- шлифовальный наждак;
- тиски;
- отвертка прямая и крестовидная;
- гаечные ключи.
Также могут пригодиться тиски для фиксации некоторых деталей.
Как подбирать запчасти для замены
Если какое-либо устройство электродрели вышло из строя, его придется заменить. Однако прежде чем что-то делать, надо ознакомиться с нюансами выбора новых запчастей.
Все, что понадобится сделать — определить производителя и узнать точное название модели. Найти эту информацию можно на этикетке, которая расположена на корпусе. При помощи этих данных можно будет найти комплектующие, которые точно подойдут для дрели.
Виды схем подключения кнопки дрели
Схема подключения электродрели бывает двух видов.
Необходимо ознакомиться с особенностями каждой из них.
Схема подключения выключателя совковой дрели
Схема выключателя поможет правильно подсоединить кнопку к инструменту
Как правило такая схема используется мастерами во время ремонта сломанного инструмента. С ее помощью удастся проверить все функциональные особенности выключателя. Также она позволяет выполнить ремонт после определения причины появления поломки.
Большинство производителей поставляют схему подсоединения выключателя вместе с инструкцией к изделию. Однако бывают случаи, когда ее нет. В таких ситуациях людям приходится самостоятельно искать в интернете. Чтобы найти ее, придется заранее узнать точную модель устройства.

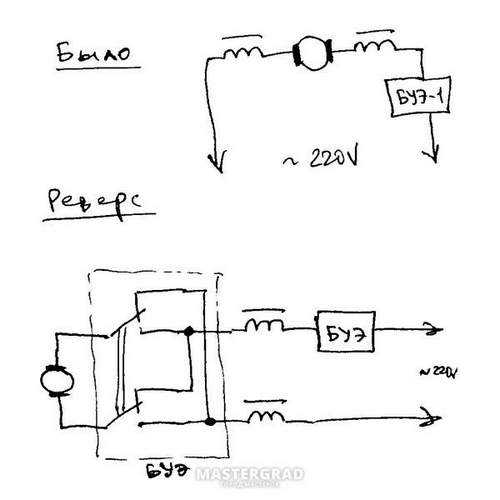

Схема с реверсом и регулятором оборотов
Схема подсоединения выключателя с реверсом используется для подключения реверсной кнопки
Некоторые модели от таких производителей как Sparky или Интерскол оснащаются выключателями со встроенным регулятором оборотов и реверсом. В таких конструкциях довольно сложно разобраться и поэтому не всегда удается определить точную причину их поломки.
Если такая кнопка вышла из строя, рекомендуется просто купить новую и подсоединить ее сверяясь со схемой.
Как подключить кнопку самостоятельно
Многих интересует, как правильно подсоединять кнопку включения, так как подключить дрель без кнопки невозможно. Делается это следующим образом:
- Отсоединение выключателя.
- Очистка потемневших и ржавых клемм от нагара при помощи наждачной бумаги или спирта.
- Замена регулятора оборотов, если он вышел из строя.
- Сборка кнопки и ее подключение, согласно схеме электродрели с реверсом и регулятором оборотов.
Важно! Прежде чем снимать и подключать кнопку, надо убедиться в том, что электродрель не подключена к розетке.
Обычная кнопка вкл/выкл
Проще всего ремонтировать обычную кнопку включения и отключения. У нее часто пропадает прием сигнала от электросети из-за окисления контактов. Поэтому первое, что нужно сделать — очистить их от окисления при помощи мелкой наждачной бумаги.
Также можно воспользоваться спиртовым раствором.
Когда нагар и следы окисления будут удалены, выключатель можно собирать и подключать. Если он не заработает, значит проблема в чем-то другом.
Проверка электродвигателя: причины поломок и ремонт
Дрели, как и многие перфораторы, часто перестают работать из-за неисправности двигателя. Есть две причины, из-за которых он может выйти из строя:
- Неправильное использование. Некоторые люди часто перегружают устройства и поэтому мотор перестает работать. В таком случае проще приобрести новую дрель.
- Плохой моточный провод. Чаще всего такая проблема появляется при использовании бюджетных моделей. Самостоятельно заменой провода лучше не заниматься. Это работа для профессиональных специалистов.
Как заменить щетки: работа за пару минут
Щеткодержатель снимается при замене щеток
При использовании старых моделей советских дрелей ИЭ люди часто сталкиваются с необходимостью замены щеток. Чтобы сделать это надо разобрать корпус устройства и извлечь щеткодержатель.
С него снимается заглушка, затем можно доставать изношенные щетки и вставить на их место новые. После этого конструкцию можно собирать обратно.
Электродрель, как и другие инструменты, может поломаться. Поэтому люди, которые часто пользуются подобными приспособлениями, должны знать основные поломки и особенности их устранения.
Схема подключения кнопки дрели
Содержание
- Возможные неисправности
- Схема подключения
- Подключение кнопки
- Проверка электродвигателя
Ремонт электрической дрели может быть осуществлен своими силами. Для этого требуется знать определенные виды поломок и способы восстановления агрегатов. Особого внимания требует схема подключения кнопки электродрели. Также следует рассмотреть и связанные с ее работой неисправности. Если знать тонкости работы своего инструмента, его легко будет починить в любое время. Перед ремонтом следует узнать, какая схема подключения кнопки дрели используется в конкретной модели.
Возможные неисправности
Если работа дрели стала ухудшаться, стоит провести ее диагностику.
Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.
Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.
При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:
- проблемы, возникающие при неисправности механизма кнопки;
- поломка двигателя;
- износ щеток.
Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.
Схема подключения
Для проверки работоспособности инструмента использовать только тестер недостаточно.
Основная часть кнопок прибора оснащается механизмом плавного контроля скорости. Именно поэтому тестер может выдать некорректные значения. В этом случае следует ознакомиться с конкретной схемой подсоединения кнопки.
Нередко в электрических дрелях к клемме идет только 1 провод. За счет этого при замыкании контакта кнопкой осуществляется прозвонка клемм. В данном случае мигание лампочки означает,что с кнопкой все в порядке. В случае с неисправным механизмом тестер реагировать не будет.
При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. За счет этого каждый процесс, связанный с заменой кнопки инструмента, должен выполняться в соответствии со схемой. Ничего нельзя добавлять. К примеру, размер новой детали должен быть подходящим. Дрели с реверсом придется проверять на неисправность немного дольше, чем простые модели.
Подключение кнопки
Несмотря на сложность процесса по замене кнопки ее можно выполнить своими руками.
При этом важно соблюдать определенные правила. К примеру, необходимо помнить, что неаккуратное открытие корпуса часто влечет за собой выпадение некоторых деталей. Если этого не избежать, сборка устройства окажется достаточно сложной.
Чтобы открыть дрель, необходимо очень плавно поднять крышку, а затем отметить точки расположения различных элементов устройства на бумаге. Ремонт кнопки осуществляется следующим образом:
- Сначала необходимо подцепить фиксаторы кожуха, и стянуть их.
- Каждая клемма, на которой имеется нагар или ржавчина, должна быть очищена. Для этой цели используют наждачную бумагу или спирт.
- После этого необходимо заново собрать инструмент таким образом, чтобы все элементы устройства остались на своем месте. Затем нужно проверить работоспособность дрели.
- Нередко причиной поломки становится истирание рабочей поверхности под реостатом. Лучше им не заниматься – проще приобрести новый. Такая деталь отличается высокой сложностью.
Многие владельцы электрических дрелей с реверсом интересуются, где можно найти такую схему. Прежде всего, ее следует поискать в инструкции к инструменту. Однако если таких данных нет, придется спросить совета у профессионала или скачать руководство в интернете. Инструкции ко многим дрелям находятся на сайте производителя.
Проверка электродвигателя
Поломка статора или якоря дрели может случиться по разным причинам. Скорее всего, к этому привело несоблюдение правил эксплуатации прибора. К примеру, во многих случаях инструмент попросту перегружается, работая без перерывов. В таком случае двигатель изнашивается намного быстрее.
Вторая причина обычно заключается в низком качестве обмоточного провода, которые нередко используют в бюджетных изделиях. Дешевые дрели ломаются намного чаще более дорогих. Ремонт осуществляется в этом случае при помощи специальных инструментов.
Как видно, ремонт дрели при наличии точной схемы устройства можно выполнить своими руками.
Такая работа не займет много времени, если выполнять ее аккуратно.
Как правильно выбрать дрель для дома
Как выбрать электролобзик
Какой перфоратор выбрать для дома
Выбираем электрические ножницы правильно
Все ли сверла имеют реверс? Функция прямого/обратного хода [Руководство]
Когда вы покупаете новую дрель, полезно знать некоторые основные функции, которые входят в стандартную комплектацию.
Есть некоторые вещи, которые вы можете считать само собой разумеющимися, пока не получите дрель, в которой нет этой функции.
Большинство современных аккумуляторных дрелей-шуруповертов имеют функцию прямого/обратного хода. Нажав переключатель или кнопку, вы можете повернуть дрель или отвертку по часовой стрелке или против часовой стрелки. Определенно бывают случаи, когда вам понадобится функция реверса дрели, и всегда приятно знать, что вам не нужно покупать дополнительный инструмент для работы.
В этом посте мы расскажем, как поставить дрель на реверс, три причины, по которым вам может понадобиться функция реверса на вашей дрели, и когда вам действительно может понадобиться реверсивное сверло.
Итак, если вы готовы двигаться вперед и узнать все о функции переключателя реверса дрели, давайте приступим!
* Эта статья может содержать партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках. Прочитайте мое полное раскрытие здесь.
Как переключить дрель на задний ход
Когда вы определили, что вам нужно переключить дрель на задний ход, или если вы просто хотите проверить функцию, это легко сделать.
*Смотрите таблицу ниже или далее в статье, вы найдете отличное изображение, которое научит вас этому.
| Реверс | Вперед | ||
| СТВЕР 9008 | |||
| Button 9008 | |||
| Button 9008 | Кнопка левой стороны нажимается | Правая кнопка нажимается | |
| Эффект | Это будет открутить | . сверло | К передней части сверла (к патрону) |
| Вращение (вид сзади) | Против часовой стрелки (CCW) | По часовой стрелке (CW) |
В большинстве дрели есть кнопка переключения, которая управляет движением дрели. Возможно, вам придется свериться с руководством (или выполнить простую проверку методом проб и ошибок), чтобы увидеть, какое направление ведет к какому движению. Но вперед будет контролировать движение по часовой стрелке. Реверс будет управлять сверлом в направлении против часовой стрелки.
Вы также можете отрегулировать переключатель реверса дрели и посмотреть, в какую сторону вращается сверло, прежде чем пытаться использовать дрель.
Я научу вас, как это сделать.
Но прежде чем перейти к остальной части статьи, обратите внимание на картинку ниже. Это отличный пример того, как работает функция прямого/обратного хода.
*Делись заботой. Не стесняйтесь делиться этим изображением в социальных сетях или на своем сайте. Ссылка на https://toolsowner.com приветствуется.
3 причины включить дрель в обратном направлении
Теперь о хорошем. Есть одна очевидная причина для того, чтобы повернуть дрель вспять, и может быть одна или две вещи, о которых вы еще не подумали.
В этом разделе мы расскажем о трех причинах, по которым стоит включить реверс дрели, а также дадим удобное руководство по выбору правильной насадки для каждой операции (это важная часть правильного выполнения работы!).
1. Снятие винтов
Все мы сталкивались с винтами, которые кажутся приклеенными клеем, но это почти никогда не бывает.
Винты обычно застревают, когда кто-то закручивает их с помощью электроинструмента.
И если это так, то выкрутить этот винт с помощью ручной отвертки будет практически невозможно.
Так что лучше всего использовать дрель в обратном направлении. Но очень важно, чтобы вы использовали правильный бит отвертки для винта. И это всегда может быть сложно, если вы не были тем, кто вбил гайку в первую очередь.
Мало того, что вы используете свою дрель в обратном направлении, вы, вероятно, чувствуете, что вам нужно провести обратный инжиниринг, чтобы понять это.
Но не волнуйтесь. Эти простые советы помогут.
Как правильно выбрать насадку для отвертки
Если у вас неправильная бита отвертки для работы, у вас могут возникнуть проблемы с отвинчиванием винта. Даже если вы используете аккумуляторную дрель в правильном режиме.
И если вы в конечном итоге сорвете винт, его удаление станет экспоненциально сложнее.
Итак, давайте рассмотрим, как правильно выбрать биту для отвертки.
Обратитесь к руководству по дрели, чтобы узнать, какие биты подходят для каких винтов.
Это, вероятно, проще, чем вы думаете, потому что на большинстве бит четко указан тип винта, для которого они предназначены. Вот отличный список с большим количеством головок отверток (через Wikipedia.org).
Например, если бита предназначена для удаления винта с крестообразным шлицем, она может быть помечена буквой PH плюс номер, указывающий размер.
Размер является важным компонентом, и он поможет предотвратить зачистку. Если вы не уверены, попробуйте проверить биту вокруг винта, который вы пытаетесь удалить (если вы можете добраться до него).
Если нет, действуйте с осторожностью, чтобы избежать ненужного трения, когда вы определяете, подходит ли вам размер.
2. Выворачивание сверл
Иногда, когда вы действительно просверливаете отверстия, все становится немного рискованно. Если сверло застрянет, вы можете легко повредить его, вытащив его грубой силой.
Но с функцией реверса на вашей дрели это легко исправить. Все, что вам нужно сделать, это использовать настройку реверса для безопасного и без повреждений обратного хода сверла.
3. Блокировка или блокировка шпинделя
На некоторых дрелях вы можете использовать кнопку прямого/обратного хода, чтобы заблокировать дрель, что может помочь предотвратить повреждение ящика с инструментами и продлить срок службы аккумуляторной дрели. Эта функция блокировки шпинделя есть не у всех аккумуляторных дрелей, но у некоторых она есть.
Блокировка шпинделя предотвратит срабатывание дрели при нажатии на спусковой крючок.
Что такое реверсивное сверло?
Если вы слышали о реверсивном сверле, вам может быть интересно, нужно ли оно вам для каких-либо реверсивных функций, которые мы здесь рассмотрели.
Ответ на этот вопрос чаще всего нет.
Обратное сверло — это тип спирального сверла, в котором канавки закручиваются против часовой стрелки. Это противоположность большинству сверл, имеющих канавки, закручивающиеся по часовой стрелке.
Реверсивное сверло также называют левым сверлом или экстрактором винта.
Когда-то существовали дрели без функции реверса, и реверсивное сверло было идеальным решением.
Левосторонние сверла доступны в различных размерах и длинах, но из-за ограниченного применения их трудно найти.
Сегодня реверсивные сверла используются не так часто, но они по-прежнему удобны для удаления сломанных креплений. Крутящий момент, который вы получаете при использовании реверсивного сверла, по-видимому, наиболее эффективен для ослабления правого крепежа.
А когда вы обнаружили, что в резьбовом отверстии сломалась застежка, это может сигнализировать о серьезной проблеме. Хотя это кажется простой вещью, ремонт без реверсивного (или левостороннего) сверла может быть чрезвычайно трудоемким и трудным.
Я обычно держу набор в своем ящике с инструментами. Лучше подготовиться, чем сожалеть. Вы можете проверить этот комплект экстрактора на наличие поврежденных винтов на Amazon. (*партнерская ссылка)
Bottom Line
Все современные дрели оснащены функцией реверса, которая удобна для отвинчивания винтов и выкручивания сверл.
Многие дрели также имеют блокировку шпинделя, встроенную в функцию реверса, и это тоже может быть полезно.
Я написал статью, если вы хотите прочитать о том, что обозначают все символы и цифры на аккумуляторной дрели.
Джек Адамс
Привет! Меня зовут Джек, и я пишу для ToolsOwner. У меня есть страсть ко всему, что связано с инструментами и проектами DIY по дому. Вы часто видите меня в моей мастерской, работающей над новыми проектами.
Двигатель
— Как работает схема базовой электрической дрели с регулируемой скоростью?
Вопрос 1 . я вижу 4 провода, идущие к «катушкам поля / статора». Здесь есть 2 отдельные катушки возбуждения/статора? это для обеспечения низкой/высокой мощности. Я думаю, что теоретически вам нужна только 1 катушка с 2 проводами, и эта катушка соединена последовательно со щетками… верно? как эта схема работает с 2 катушками.
Также необходимо поставить распределительную коробку, соединенную со щетками.
Но он не подключен ни к сети переменного тока, ни напрямую к триггерной коробке. Наконец, он соединяется с кабелями от триггерной коробки на клеммах катушки возбуждения. На картинке уже видно, что белый и черный кабель (весьма вероятно) подключены к одному и тому же выводу катушки справа. С левой стороны не так заметно. Но конечно распределительная коробка какая-то должен быть указан .
Вопрос 2. Как работает эта схема с регулируемой скоростью? Верна ли электрическая схема (на ней не показан переменный резистор и не показано, что управляет управляющим входом симистора? Почему в этой штуке два переключателя? Переключатель 2 замыкается на высокой скорости и, таким образом, шунтирует вокруг симистор?
Это не полная схема, это только набросок.
Переменный ток следует подключать к клеммам 1 и 3, катушку возбуждения и распределительную коробку — к клеммам 2 и 3.
Симистор используется для фазового контроллера. Триггер будет содержать переменный резистор между 4 и «клеммой с черной точкой».
В зависимости от положения триггера ток будет увеличиваться выше порога симистора в определенной точке в пределах первых 90° полуволны, и симистор срабатывает. Возможно, спусковой крючок содержит еще больше электроники для срабатывания симистора где-то во всем диапазоне 180°.
Даже при вытягивании триггера на максимум, триггер все равно будет немного срезать с полуволн, и вообще на симисторе будет падать какое-то напряжение. Таким образом, переключатель между 4 и 2 в этом случае отключит симистор, позволяя полному напряжению переменного тока пройти к двигателю.
С другой стороны, вы не хотите включать двигатель / симистор, когда не касаетесь курка. В этом случае переключатель между 1 и 4 будет разомкнут.
РЕДАКТИРОВАТЬ:
Согласно вашему комментарию:
Вот более полная схема вашей электродрели:
смоделируйте эту схему – Схема создана с помощью CircuitLab
Как вы хотите изменить направление вращения вашей дрели, вы должны иметь возможность менять полярность либо катушки возбуждения, либо катушки ротора.
