Схема реле контроля фаз: Как подключить реле контроля фаз

принцип работы, конструкция, схемы подключения

Качественное выполнение тех или иных технологических процессов в современном мире обеспечивается за счет высокоточного и дорогостоящего оборудования. Работа которого напрямую зависит от качества поставляемой электроэнергии и состояния электроснабжающих линий. Увы, далеко не все отечественные сети способны обеспечить безопасный режим работы для них, из-за чего создается угроза поломки. Для предотвращения которой используются специальные защитные устройства – реле контроля фаз (РКФ).

Они позволяют отключить нагрузку в случае каких-либо неисправностей в питающей сети. Все что может нести угрозу для оборудования и влияет на результативность его работы или технологический процесс, воспринимается как сигнал к немедленному обесточиванию и реле контроля переводит коммутирующие элементы в отключенное положение.

Конструкция и принцип работы

Рис. 1. Конструктивное исполнение реле на примере устройства CKF-2BT

Конструктивно устройство включает в себя входные и выходные контакты, индикаторы нормального электроснабжения и аварийной ситуации, регуляторы, обозначенные на схеме соответствующими номерами (рисунок 1):

1. Индикатор аварийной ситуации;
2. Индикатор подключенного питания нагрузки;
3. Потенциометр, позволяющий выбирать нужный режим;
4. Регулятор уровня асимметрии;
5. Регулятор снижения напряжения;
6. Потенциометр, позволяющий регулировать временную уставку срабатывания.

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Они зависят от назначения конкретного реле и сферы применения.

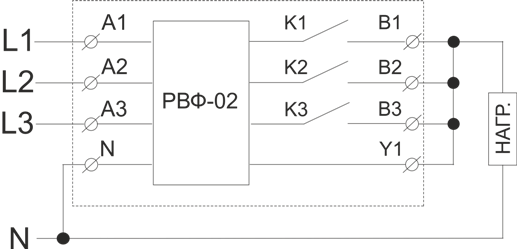

Рис. 2. Принципиальная схема работы

В нормальном режиме к цепи питания от источника ЭДС E1 (рисунок 2) подается напряжение к потребителю, будь то двигатель, станок или другое оборудование. Реле контроля фаз R подключается в отпайку через соответствующие клеммы, обозначенные на схеме, как L1, L2, L3 и нулевым проводом N. Внутри устройства собрана логическая схема на транзисторах, которая посылает сигнал с выходных контактов на разрыв катушки пускателя P для отключения. При необходимости сигнал отключения можно настроить как для обесточивания потребителя, так и отключения внешней электрической сети.

В случае аварийной ситуации – пропадания одной из фаз, короткого замыкания, резкого увеличения токов, изменяется гармоническая составляющая электрических параметров сети. На что реагирует устройство защиты и посылает по цепям питания через клеммы 24 и 21 на катушку контактора соответствующий сигнал на отключение.

После срабатывания силовых контактов в практике электроснабжения потребителей может произойти естественное восстановление параметров питающей сети, при которой произойдет выравнивание фаз. При этом реле возвратит контакты во включенное положение, за счет чего реализуется система АПВ и на обмотки двигателя или другого потребителя возобновится подача напряжения.

За счет кнопок «Пуск» и «Стоп» можно осуществлять ручное управление питанием электрического прибора.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

• Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
• Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
• Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
• Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

• уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
• чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении  относительно питающих вводов оборудования;
• пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
• перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

• в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
• позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
• в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
• способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
• не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Технические характеристики

Среди технических параметров, реализуемых реле контроля фаз необходимо выделить:

• питающее напряжение;
• диапазон контроля перенапряжения;
• диапазон снижения уровня напряжения;
• границы временной задержки для включения после скачка напряжения;
• границы временной задержки для включения после падения напряжения;
• время, расходуемое на отключение в случае пропадания фазы;
• номинальный ток на контактах электромагнитного реле;
• количество контактов для совершения коммутационных опраций;
• мощность устройства;
• климатическое исполнение;
• механическая и электрическая износоустойчивость.

Схема подключения определяет порядок чередования фаз, поэтому нормальное питание нагрузки возможно при условии их правильного соблюдения на этапе монтажа и настройки.  При этом существует возможность регулировки задержки коммутации для различных режимов работы устройства. Таким образом, для двигателей, в момент пуска можно отстроить время задержки срабатывания от 1 до 3 сек, для выдержки пусковых токов.

То же относиться к возможности отстройки аварийного срабатывания в случае перегрузки фаз, где время до коммутации можно регулировать от 5 до 10 сек.

Обзор популярных реле контроля фаз

• Реле РНПП-311 украинского производства является одним из наиболее популярных и подходящих для сетей постсоветского пространства. Аббревиатура расшифровывается как реле напряжения, перекоса и последовательности фаз. Современные модификации, в дополнение к стандартным параметрам способны отслеживать еще и частоту напряжения.
• OMRON K8AB данная модель осуществляет контроль не только за снижением, но и за превышением уровня напряжения, выполняя тем самым функции ограничителя или разрядника, причем, куда более эффективно. Имеет ряд модификаций, отличающихся регулировками порогов срабатывания и техническими параметрами.
• Carlo Gavazzi DPC01 отличается двумя реле на выходных клеммах устройства. Имеет несколько точек регулировки различных параметров, и переключатель режимов. Предоставляет 7 возможных функций по выставлению задержек, интервалов или цикличных функций.
• Реле ЕЛ-11 отечественного производства контролирует параметры электрической сети, может применяться как в закрытых отапливаемых, так и в не отапливаемых помещениях. Устанавливается в любом положении, но требует защиты от прямого попадания на них солнечных лучей и атмосферной влаги.

Типичные схемы подключения

В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

Схема подключения РКФ РНПП-311

На схеме показано  подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.

Схема подключения реле OMRON

Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта  трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

Схема подключения РКФ Carlo Gavazzi

В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.

Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.

Использованная литература

• Фигурнов Е. П. «Релейная защита» 2004
• Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
• Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002
• А. С. Дорофеюка, А. П. Хечумяна, «Справочник по наладке электроустановок» 1975 г
• Чернобровов Н.В. «Релейная защита», 1974 г.

Схема подключения реле контроля напряжения трёх фаз | Публикации

Доброго времени суток, с вами инженер Рик. В этой статье я хочу рассказать о важном устройстве защиты электрических сетей — реле контроля фаз. Понятным языком объясню, что это за прибор, как он работает, где применяется.

Что такое реле контроля фаз

Представленное устройство предназначено для работы с трехфазными сетями. Поэтому реле контроля фазы преимущественно используется для защиты дорогого, мощного промышленного оборудования, поломка которого может привести со значительным финансовым потерям или полной остановке производства.

Реле контроля фаз предупреждает возможные неисправности работающего оборудования, которые могут быть вызваны скачками или провалами напряжения.

Реле контроля фаз

Стоит обратить внимание, что рассматриваемый мною прибор необходим не только на заводах, но и обычным бытовым потребителям. Например, для защиты электрических плит, котлов, мощных климатических систем и другого оборудования, работающего от трехфазной сети.

Принцип работы

Как инженер с большим опытом, хочу предупредить, чтобы купить реле контроля 3 фаз — это та еще задача. А все потому, что в зависимости от конкретной модели, они отличаются набором функций. Некоторые устройства поддерживают возможность настройки срабатывания при линейном повышении напряжения или неправильном чередовании фаз. Другие способны только улавливать резкие изменения в четко заданных параметрах.

Важно! Реле контроля фаз не может работать как самостоятельный прибор, который улавливает отклонения параметров электрического тока и отсекает подключенное оборудование от сети. Оно может работать только в связке с контактором, на который, в зависимости от ситуации, реле подает сигнал на включение или отключение потребителей.

Функции

В зависимости от модели представленный тип реле может выполнять следующие виды контроля:

• Напряжения
  Устройство отправляет команду контактору на отключение, если значение входящего напряжения превышает заданные параметры
• Чередование фаз
  Выключение подачи осуществляется, когда наблюдается слипание фаз или их неправильное расположение относительно питаемого устройства.
• Пропадание фазы
  Отключение выполняется, если на одной из фаз нет подачи напряжения.
• Перекос фазы
  Отправляется сигнал отключения, если в сети имеют место быть фазные или линейные изменения.

Примером реле контроля фаз, который имеет максимальный функционал, служит РКФ-МО5.

Преимущества и отличия реле контроля фаз от реле напряжения

На первый взгляд может показаться, что оба типа реле выполняют те же функции. Однако если разобраться с функциями реле напряжения, становятся видны существенные отличия в этих устройствах.

К основным преимуществам реле контроля фаз отнесу:

• прибор не подвержен воздействию ЭДС сети и работает исключительно исходя из значений тока;
• обладает возможностями защиты питаемого оборудования, например, обмотки электродвигателя;
• контроль выполняется за несколькими параметрами сети, а не одним, как у реле напряжения.

Кроме этого, реле контроля фаза способно улавливать обратную ЭДС. Последняя возникает в ситуациях, когда на подаче пропадает одна из 3 фаз, при этом двух оставшихся хватает для работы электродвигателя. Реле отключает подачу тока еще до момента, когда ЭДС может нанести вред электрическому оборудованию.

Кейсы использования реле контроля фаз

На примере двух реле контроля фаз РКФ-МО8 и РКФ-МО5 объясню типовые схемы использования этих устройств.

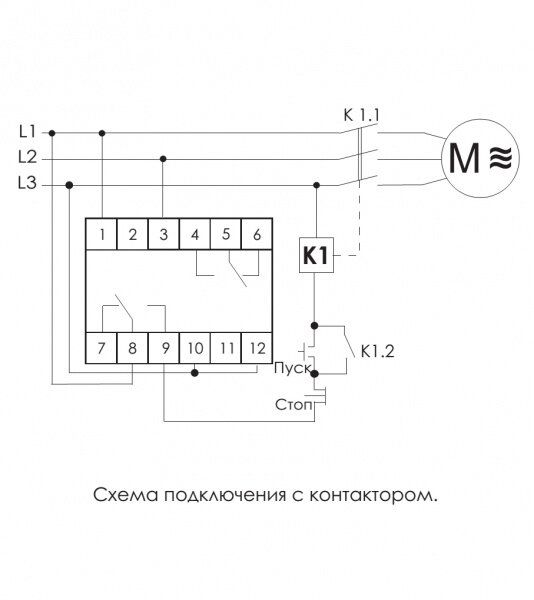

Подключение РКФ-МО8

Представленная модель реле переназначена для контроля сопротивления обмотки электродвигателя. Для реализации этой функции в устройстве предусмотрена отдельная клемма, которая предназначена для соединения прибора с одной из фаз после контактора. Три оставшиеся необходимы для подключения к сети перед контактором.

В ситуациях, когда параметры подаваемого тока из сети в норме, но на самой обмотке сопротивление менее 500 кОм, реле будет выключенным и подача питания не будет осуществляться. Если значение сопротивления обмотки будет более 500 кОм, прибор переходит в режим анализа всех параметров подаваемого тока, и в случае их отклонения — подает сигнал на отключение работающего оборудования от сети. Отключение при падении напряжения выполняется не сразу, а спустя время, которое задано пользователем.

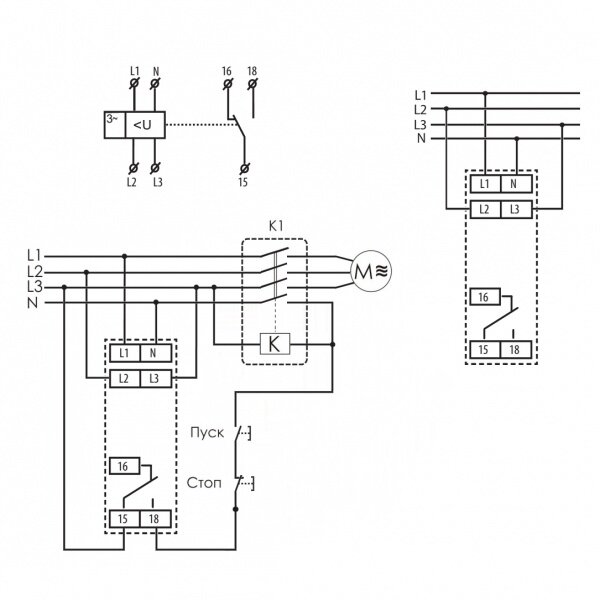

Подключение РКФ-МО5

Модель РКФ-МО5 отличается от предыдущей тем, что работает без необходимости выполнения подключения контролируемой сети. Для нормального функционирования устройства достаточно соединения с трехфазной сетью перед контактором. Подключение к последнему осуществляется посредством шести клемм под номерами 11, 12, 14, 21, 22 и 24.

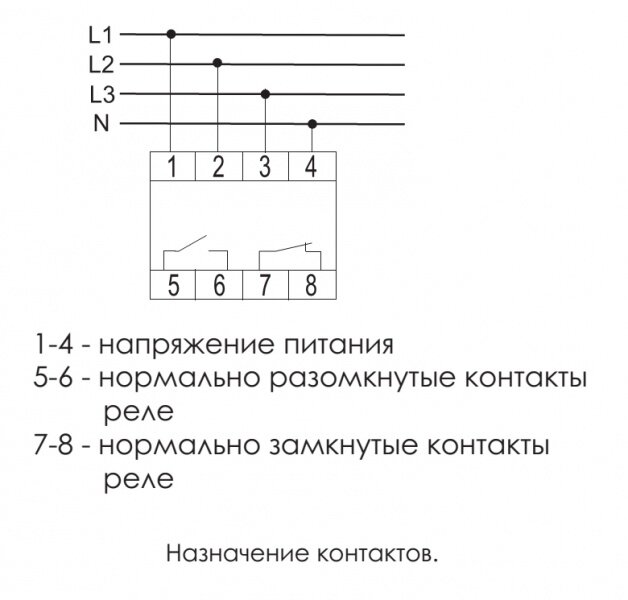

Схема подключения

Для установки верхнего и нижнего порогов срабатывания в РКФ-МО5 предусмотрены два переключателя. Значения устанавливаются в процентном соотношении. Кроме этого, имеется переключатель, отвечающий за задержку на срабатывание.

Нюансы при выборе

Чтобы подобрать оптимальную модель реле контроля фраз, инженер Рик советует обратить внимание на эти параметры:

• показатели подающего напряжения;
• значение снижения и контроля напряжения;
• возможность настройки времени задержки срабатывания;
• время срабатывания;
• количество коммуникационных клемм;
• показатель номинальной мощности.

Важно! Кроме технических характеристик, обратите внимание на форм-фактор корпуса устройства. Оптимальным вариантом будет возможность его установки на стандартную DIN-рейку.
