Шпильки для мауэрлата: выбор и использование — ВикиСтрой
Без надёжного крепления мауэрлата по всему периметру стены дома — брус должен облегать армпояс — нельзя продолжать строительство кровли. Какой бы ни была крыша —
двускатной
или
шатровой
— начинается всё именно с мауэрлата.
Шпилька — собственно, отрезок из прочного металла, стали, длиной от 50 сантиметров. На производстве их просто нарезают нужного размера из длинных стержней. Выбирая шпильку, следует отдать предпочтение изделиям с диаметром от 14 миллиметров, чтобы создать необходимые точки и рёбра жесткости.
Важно! Именно сталь, из которой сделаны шпильки, будет гасить все вибрации кровли, которые непременно возникнут во время сильного ветра. С надёжным креплением мауэрлат прослужит не менее 50 лет, а с ним вместе и вся остальная конструкция крыши.

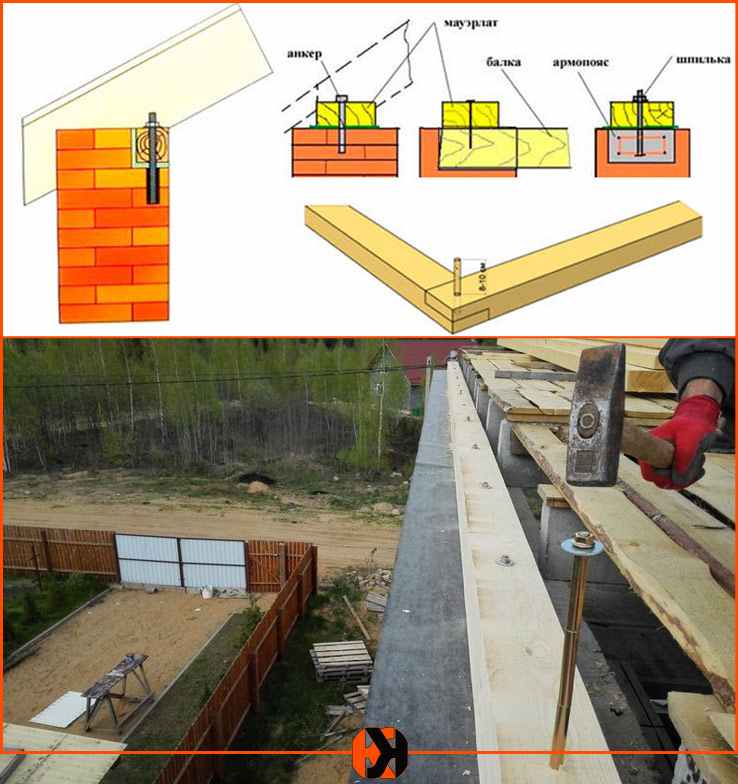

Шпильки для мауэрлата по своей классификации и строению близки к анкерным болтам. Вернее, к
химическим анкерам
.
Для удержания такого крепежа в кирпичной или блочной кладке, в армпоясе, применяется клеевой состав. Самым простым вариантом закрепления шпильки станет использование эпоксидного клея. Такой состав состоит из эпоксидной смолы и отвердителя, он образует очень прочный полимерный слой, который по качеству не будет уступать закалённому стеклу.
Процесс прост — предварительно просверливается отверстие нужного диаметра, в него заливается эпоксидный клей и потом вбивается шпилька. Через сутки состав полностью схватится и отвердеет.
Кроме того, шпильку можно приварить к костяку армирующего пояса, который собирается из
арматуры
. Но в любом случае для обеспечения максимально прочного крепления в кирпичной, каменной, вылитой из бетона или выложенной из различных блоков стене под шпильки нужно просверлить отверстия. Собственно, верхний ряд блоков или кирпичей надевается по одному на каждую шпильку и закрепляется цементным раствором, как при обычной кладке.
Выбор шпилек зависит от конструкции кровли.
Односкатная — самая лёгкая, достаточно будет крепежа диаметром 14 миллиметров. Если кровля четырёхскатная, боле тяжёлая, то целесообразно выбрать шпильки диаметром от 16 до 20 миллиметров. Экономить на крепеже нельзя!
Что касается шага установки шпилек, то расстояние между ними не должно быть меньше 1,5 метра. Можно установить крепёж хоть каждые 50–60 сантиметров для надёжности. Проще всего руководствоваться следующим правилом — где будет проходить стропилина крыши, там и шпилька. О том, как крепить стропила к мауэрлату, портал Rmnt.ru
подробно рассказывал
.
Общая длина шпильки может достигать метра. Для гайки и шайбы, которые накручиваются сверху, нужно оставить запас минимум в 3–5 сантиметра. Сам брус мауэрлата достигает по толщине 20 сантиметров, примерно столько же может составлять армирующий пояс, и порядка 40 сантиметров — верхний ряд кладки, через который стержень должен проходить. Провести подсчёты общей длины шпильки легко. Гидроизоляция не играет очень большой роли, но и её толщину нужно учитывать.
Важно! Диаметр просверленных в брусе отверстий для крепежа не должен быть слишком большим. Шпилька должна проходить достаточно свободно, но при это не болтаться.
Для крепления мауэрлата на шпильки используются: перьевое сверло для самого бруса, бур по бетону или свёрла по металлу для стен из газобетона и пеноблоков, большой молоток, кувалда, а также рожковый или трубчатый ключ, чтобы затянуть гайки. Затяжка должна быть точной: не слабой, но и не перетянутой. Отверстия в стене и мауэрлате производятся в безударном режиме работы электроинструмента, чтобы не повредить материал.
Шпильки для мауэрлата: выбор и установка
Cохраните себе на заметку
Мауэрлат входит в состав кровельной системы при монтаже кровли. Важно его правильно закрепить. Шпильки для мауэрлата относятся к распространенным приспособлениям, при помощи которых производится монтаж бруса. Разберемся, что такое шпильки для мауэрлата, как их выбрать и установить.
Что такое шпильки для мауэрлата?
Шпильки представляют собой обычные металлические стержни. Их длина довольно внушительна, достигает полуметра. Они могут быть прямыми или с Г-образным краем.
Мастера рекомендуют использовать шпильки, диаметр которых не менее 14 мм. Это обеспечит необходимый уровень жесткости при креплении.
Детали изготавливают только из высококачественной стали. Этот материал отлично справляется с вибрацией кровли. Колебания «гасятся», они не ощутимы для всей остальной конструкции.
Вообще, шпилька по внешнему виду, строению, предназначению схожа с анкерным болтом.

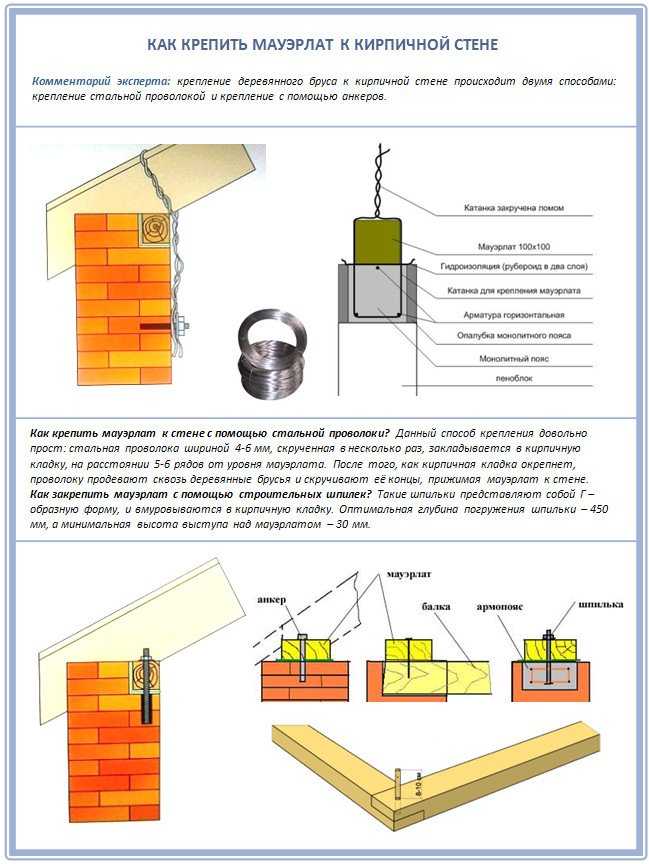

Если кровля легковесная, допускается использовать, так называемые, клеевые шпильки. Они крепятся при помощи эпоксидного клея и используются при кирпичной кладке.
Также шпилька может быть приварена к армопоясу. В кладке предварительно просверливают отверстия, а шпильки под армопояс, сваренный из арматуры.
Таким образом, шпильки крепятся и при помощи клея и при помощи сварки. Их приваривают в процессе сваривания каркаса армопояса.
Секрет от мастера. Если клей не применяется, обратите внимание на то, чтобы на конце шпильки имелся Г-образный загиб. В этом случае он заглубляется под ряды кладки (кирпичи, пеноблоки и т.п.).
Как выбрать?
Выбор шпилек для мауэрлата определяется весом кровли. Чем больше скатов имеет крыша, тем она тяжелее. Количество креплений при этом увеличивается, так же как и их диаметр. Для монтажа мауэрлата для тяжелой крыши потребуются шпильки диаметром не менее 16 мм.
Секрет от мастера. Для простой конструкции можно использовать шпильки 14-мм.
Экономить в этом случае не стоит. Диаметр шпилек может достигать и 22 мм. Такой размер актуален для четырехскатных крыш, оборудованных металлическим покрытием.
Если шпильки недостаточно мощные, крыша и чердак могут сдвинуться в сторону при сильном порыве ветра.
Шпильки могут не выдержать силу воздушного потока и переломиться. Особенно это актуально для тех местностей, в которых часто бывают ураганы, метели и прочие погодные явления, приводящие к разрушению домов.
Как произвести монтаж
Независимо от материала стен и способа крепления (клей или сварка) важно рассчитать шаг крепления.
Секрет от мастера. Ориентируйтесь на стропила. Если вы будете крепить шпильки в местах каждой «стропилины», вы точно не ошибетесь.
Вообще, шаг может быть и в 60 см. Ничего плохого в этом нет. Крыша обретет дополнительную устойчивость.

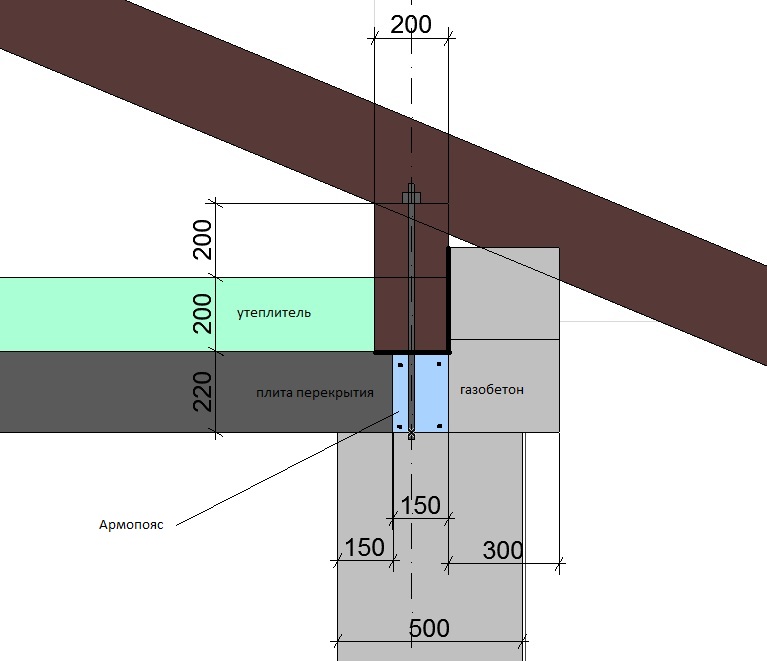

Разметки делают сразу же после кладки ряда, под которым будет расположен край Г-образной шпильки. Соблюдаются следующие принципы распределения длины крепежа:
-
Шпилька должна проходить сквозь верхние ряды кладки не менее чем на 40 см.
-
Расстояние для армопояса определяется в 15-20 см.
-
Для мауэрлата достаточно 15-20 см.
-
Оставшаяся часть (до 5 см) предназначена для винта либо болта.
С учетом всех особенностей кровли длина шпильки может достигать 1 метра. Чаще всего она определяется опять же устройством и весом кровли.
Отверстие в мауэрлате делается довольно просторное. Шпилька должна входить в него свободно, но не болтаться.
Сверление производят при помощи перьевого сверла, бура по бетону или обычных сверл для металла. Это зависит от того, какой диаметр вам нужен, а также от твердости материала.
Шпильку на мауэрлат крепят, вбивая ее кувалдой, молотом и т.п. Затем уже производится окончательная фиксация при помощи сварки либо клея.
Таким образом, мы выяснили, что шпильки нужны для фиксации мауэрлата.
Крепить их можно либо клеем (больше подходит для частных домов небольшого размера), либо сваркой. А выбор диаметра зависит от конструкции кровли и ее веса.
ЛЕД || პოლიურეთანის სენდვიჩები
СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ
Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные.
Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор.
Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс?
-Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм. Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м.
-Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.
-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня.
Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх.
— Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков.
-Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.
Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.
Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.
УСТАНОВКА МАУЕРЛАТА
Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка. Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен.
Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.
Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов.
Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину.
Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу.
Шаг 4. Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.
Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой.
Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.
Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам. Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий.
По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.
