Синий коричневый желто зеленый как подключить: фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Содержание

Список используемых кабелей в системе Умны дом


Когда дело доходит до непосредственного подключения кабеля к оконечному оборудованию и клеммам в щите, возникает вопрос, а какую именно жилу к чему подключать. И если с силовыми кабелями таких вопросов нет, то с кабелями для управления в умном доме (герконы, датчики, шторы и пр.) возникают вопросы.


Бывают ситуации, когда под выключатели может быть заложен кабель МКШ 10х0.35. У этого кабеля 6 жил белые, 2 зеленые и 2 желтые. Сложность в том, что если мы с одной стороны берем за общий, зеленую жилу, то с другой стороны нам необходимо его вызванивать.


Если же клавиш у выключателя было бы 8, а не 1-2, то нам бы пришлось потратить очень много времени на прозвонку и маркировку каждой жилы выключателя, чтобы точно подсоединить в нужный разъем в щите. Особенно это актуально для блоков, где вход под выключатель жестко связан с выходом реле.


Грубо говоря, на прозвонку и расключение можно потерять несколько рабочих дней на объекте.


Второй важный момент, состоит в том. Что на объекте необходимо использовать одни и те же кабели. Чтобы ситуации, когда электрики покупают кабели абы где и разных производителей не возникало. Мы со своей стороны предоставляем заказчику хорошие проверенные кабели, с которыми точно не будет проблем.


Также тот, кто тянет кабель, маркирует не только сам кабель со стороны щита, но и его жилы со стороны потребителя. Печатную маркировку предоставляем мы. В идеале, открыв любой подрозетник, мы должны точно знать к какой группе относится кабель, чтобы его можно было быстро отыскать в щите. Плюс, это сильно ускоряет монтажные и пусконаладочные работы во время установки чистового оборудования.


Данный список по кабелям будет дополняться и корректироваться.

Герконы (датчики открытия)


Вариант 1: CQR 4х0.22 (бухты 100 метров)

  • желтый (CQR) — GND
  • синий (CQR) — COM



Вариант 2: КСПВГ 2х0,35 (бухты 200 или 500 метров, возможно есть пометровая нарезка)

  • коричневый (КСПВГ) — GND
  • белый (КСПВГ) — COM


вариант 3: ParLan Cat5e U/UTP для СКС и IP-сетей (бухты 305 или 500 метров)

  • коричневый — gnd
  • бело коричневый — com

Датчики протечки


Вариант 1: CQR 4х0. 22 (бухты 100 метров)

  • черный  (CQR) — GND
  • красный  (CQR) — U+
  • желтый  (CQR) — IN (COM/DATA)


Вариант 2:


КСПВГ 4х0,35 (бухты 200 или 500 метров)

  • зеленый (КСПВГ) — GND
  • желтый (КСПВГ) — IN (COM/DATA)
  • коричневый (КСПВГ) — U+


(производитель Паритет) Срок службы кабеля 25 лет


Вариант 3:


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

  • синий (UTP6A) — общий
  • бело-синий (UTP6A) — общий
  • бело-оранжевый (UTP6A) —  IN (COM/DATA)
  • оранжевый (UTP6A) — U+


Используемые датчики протечки:

  • датчик протечки Larnitech встраиваемый
  • датчик протечки Larnitech накладной
  • датчик протечки Neptun накладной

Кнопочный выключатель


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

  • синий (UTP6A) — общий
  • бело-синий (UTP6A) — общий
  • бело-оранжевый (UTP6A) — клавиша 1
  • оранжевый (UTP6A) — клавиша 2
  • бело-зеленый (UTP6A) — клавиша 3
  • зеленый (UTP6A) — клавиша 4
  • бело-коричневый (UTP6A) — клавиша 5
  • коричневый (UTP6A) — клавиша 6


Шина KNX, RS485, HDL BusPro


KNX кабель EIB / KNX BUS CABLE J-Y(St)Yh 2x2x0,8 EN 50575 Class Eca Made in Germany, бухты по 100 и 250 метров.

  • Красный и черный- шина KNX
  • Белый и желтый — дополнительное питание

Розетки


ВВГнг(A)-LS 3х2,5


Обычно кабелем 2,5 кв.мм подключается техника (холодильники, морозильники, микроволновки, чайники, духовые шкафы, духовые шкафы с паром, вакууматоры, измельчители, подогрев посуды и пр. )


Важно! Иногда на объекте стоит профессиональное кухонное оборудование, которое может иметь большую мощность, и для него нужно закладывать кабель большего сечения. В любом случае, до планирования кабельных трасс, необходимо уточнять спецификацию по кухонной технике.


В своих проектах мы используем кабель производителя Конкорд. Заявленный срок службы не менее 30 лет.


Кабель держит длительный допустимый ток 27А (или 6,2 КВт при 230В) Защищается автоматом 16А.


Для мощных нагрузок типа проточных нагревателей, варочных поверхностей и пр. в зависимости от того однофазная или трехфазная нагрузка, а также мощности, применяется кабель сечением от 2,5 кв.мм до 10 кв.мм, трехжильный или пятижильный. Под каждую нагрузку кабель подбирается индивидуально.



Варочная поверхность


Для однофазных квартир


ВВГнг(A)-LS 3х6



Для трехфазных квартир


ВВГнг(A)-LS 5х4


Освещение


ВВГнг(A)-LS 3х1,5


(Производитель Конкорд) Срок службы не менее 30 лет


Кабель держит длительный допустимый ток 19А (или 4,3 КВт при 230В) Защищается автоматом 10А


Освещение Dali


КГВВнг(А)-LS 5×1.


(Производитель Конкорд) Срок службы не менее 30 лет


Кабель держит длительный допустимый ток 19А (или 4,3 КВт при 230В) Защищается автоматом 10А


Схема расключения для светильников CentrSvet Dali2 48V:

  • синий (КГВВнг) —  питание 48V-
  • коричневый (КГВВнг) — питание 48V+
  • черный — dali DA
  • черный — dali DA
  • жёлто-зеленый — земля


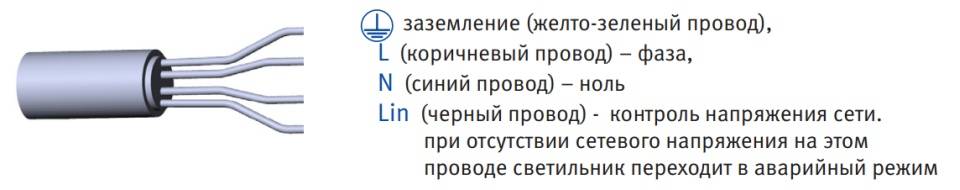

Схема расключения для светильников Dali 220v

  • синий (КГВВнг) —  нейтраль
  • коричневый (КГВВнг) — фаза
  • жёлто-зеленый — земля
  • черный — dali DA
  • черный — dali DA

Полотенцесушители электрические


В большинстве случаев ВВГнг(A)-LS 3х2,5


(Производитель Конкорд) Срок службы не менее 30 лет Кабель держит длительный допустимый ток 27А (или 6,2 КВт при 230В) Защищается автоматом 16А

Теплый пол (электрический)


В основном для одного мата теплого пола достаточно кабеля ВВГнг(A)-LS 3х1,5 (Конкорд) В некоторых случаях необходим кабель ВВГнг(A)-LS 3х2,5


Важно! Иногда в один подрозетник сводится несколько матов теплого пола, а питающий кабель из щита приходит один. В таком случае надо замерять суммарную мощность теплого пола и закладывать соответствующий кабель.


Например, на одном из объектов в один подрозетник в коридоре, приходит два кабеля теплого пола суммарной мощностью 16А. В принципе достаточно и кабеля 3х1.5 (допустимый длительный ток 19А), но лучше взять 3х2.5 (допустимый длительный ток 27А)

Светодиодные ленты одноцветные (W)


До распред-коробки ведется кабель ВВГнг(A)-LS 2х2,5 (Конкорд)




После распред-коробки делаются ответвления кабелем

  • ПуГВнг(А)-LS **1х0,75 (черный) к контакту (V-)
  • ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)


В распред-коробке:

  • синий (ВВнг) подключается к черному проводу ПуГВ
  • белый (ВВнг) подключается к красному проводу ПуГВ

Светодиодные ленты двухцветные (WW) с раздельными каналами


До распред-коробки ведется кабель ВВГнг(A)-LS 3х2,5 (Конкорд)

После распред-коробки делаются ответвления кабелем

  • ПуГВнг(А)-LS **1х0,75 (черный) к контакту (W)
  • ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
  • ПуГВнг(А)-LS **1х0,75 (синий) к контакту (WW)


В распред-коробке:

  • синий (ВВнг) подключается к черному проводу ПуГВ
  • белый (ВВнг) подключается к красному проводу ПуГВ
  • желто-зеленый (ВВнг) подключается к синему проводу ПуГВ

Светодиодные ленты трехцветные (RGB)


До распред-коробки ведется кабель ВВГнг(A)-LS 4х2,5 (Конкорд)


После распред-коробки делаются ответвления кабелем

  • ПуГВнг(А)-LS **1х0,75 (черный) к контакту (R)
  • ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
  • ПуГВнг(А)-LS **1х0,75 (желто-зеленый) к контакту (G)
  • ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)


В распред-коробке:

  • черный (ВВнг) подключается к черному проводу ПуГВ
  • коричневый (ВВнг) подключается к красному проводу ПуГВ)
  • синий (ВВнг) подключается к синему проводу ПуГВ
  • белый (ВВнг) подключается к желто-зеленому ПуГВ

Светодиодные ленты трехцветные (RGB + W)


До распред-коробки ведется кабель ВВГнг(A)-LS 5х2,5 (Конкорд)


После распред-коробки делаются ответвления кабелем

  • ПуГВнг(А)-LS **1х0,75 (черный) к контакту (R)
  • ПуГВнг(А)-LS **1х0,75 (красный) к контакту (V+)
  • ПуГВнг(А)-LS **1х0,75 (желто-зеленый) к контакту (G)
  • ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)
  • ПуГВнг(А)-LS **1х0,75 (синий) к контакту (B)


В распред-коробке:

  • черный (ВВнг) подключается к черному проводу ПуГВ
  • коричневый (ВВнг) подключается к красному проводу ПуГВ
  • синий (ВВнг) подключается к синему проводу ПуГВ
  • белый (ВВнг) подключается к белому ПуГВ
  • желто-зеленый (ВВнг) подключается к желтозеленому ПуГВ

Светодиодные ленты трехцветные (RGB + WW)


Для такого сочетания рекомендуется использовать две рядом расположенные ленты. Одна RGB, другая WW. Которые подключаются соответствующими кабелями. См. предыдущие пункты.



Шторы с управлением по фазе


ВВГнг(A)-LS 4х1,5 (Конкорд)

  • Черный провод (ВВнг) — L1 (фаза)
  • Коричневый провод (ВВнг) — L2 (фаза)
  • Синий провод (ВВнг) — N (нейтраль)
  • Белый провод (ВВнг- PE (заземление)

Шторы с управлением по сухому контакту (SOMFY)


Питание ВВГнг(A)-LS3х1,5


Управление HyperLine UTP5e


Разъем RJ12

  • Зеленый (UTP5e) — (pin 6) по часовой стрелке закрыть
  • Бело-синий (UTP5e) — (pin 5) Стоп
  • Синий (UTP5e) — (pin 4) +5В
  • Бело-зеленый (UTP5e) — (pin 3) Общий
  • Оранжевый (UTP5e) — (pin 2) ИК вход (если сипользуем)
  • Бело-оранжевый (UTP5e) — (pin 1) Против часовой стрелки открыть

Датчики температуры в пол


Для датчиков Ds18b20


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

  • синий (UTP6A) — GND
  • бело-синий (UTP6A) — GND
  • бело-оранжевый (UTP6A) — Vcc
  • оранжевый (UTP6A) — DATA


Если на одну витую пару подключаются два датчика, второй датчик подключается по схеме:

  • зеленый (UTP6A) — GND
  • бело-коричневый (UTP6A) — Vcc
  • коричневый (UTP6A) — DATA
  • бело-зеленый (UTP6A) — GND


Для датчиков Ds18b20


KNX 2x2x0,8

  • Белый и черный (KNX) — GND
  • Желтый (KNX)  — Dq
  • Красный (KNX) — Vdd


Для датчика Larnitech FW-TS


КСПВГ 4х0,35

  • Желтый (КСПВГ) — Оранжевый (+5В)
  • Белый (КСПВГ) — Бело-оранжевый (DATA)
  • Зеленый (КСПВГ) — Зеленый (COM)


Для датчика Larnitech FW-FT


КСПВГ 4х0,35

  • Желтый (КСПВГ) — Желтый (DATA)
  • Коричневый (КСПВГ) — Красный (+5V)
  • Белый (КСПВГ) — Черный (COM)

Домофния с питанием по POE (внутрення или внешняя панель)


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

Локальная сеть (гигабитная)


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

Локальная сеть (10 гигабитная)


Раздел в разработке. Скорее всего будет совмещение оптического и Ethernet кабель

Камеры видеонаблюдения с питанием по POE


Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)

Электромеханический замок


Вариант 1: CQR 6×0 22+2х0.5


Для замка X1 ISEO smart:


Подключение к 8 пиновому стандартному разъему:

  • Красный (CQR) — Красный +Vcc (питание) 8-30В, 30 Вт
  • Черный (CQR) — Черный GND (питание)
  • Коричневый (UTP6A) — Коричневый (Команда на открытие 8÷30 В пост. / перем. тока)
  • Оранжевый (UTP6A) — Оранжевый (Нормально разомкнутый контакт реле)
  • Зеленый (UTP6A) — Зеленый (Общий контакт реле)
  • Синий (UTP6A) — Синий (Кнопка, команда на открытие)
  • Бело-оранжевый (UTP6A)  — Желтый (Нормально замкнутый контакт реле)


Вариант 2: Питание КГВВнг(А) 2х0.5 Экокабель (основное)

Управление Кабель TWT-6UTP-NGLS UTP, 4 пары, Кат. 6, нг(А)-LS, IEC 60332-3, фиолетовый (катушка по 305 метров, возможно есть пометровая нарезка)


Для замка X1 ISEO smart:


Подключение к 8 пиновому стандартному разъему:

  • Синий (КГВВнг) — Красный +Vcc (питание) 8-30В, 30 Вт
  • Коричневый (КГВВнг) — Черный GND (питание)
  • Коричневый (UTP6A) — Коричневый (Команда на открытие 8÷30 В пост. / перем. тока)
  • Оранжевый (UTP6A) — Оранжевый (Нормально разомкнутый контакт реле)
  • Зеленый (UTP6A) — Зеленый (Общий контакт реле)
  • Синий (UTP6A) — Синий (Кнопка, команда на открытие)
  • Бело-оранжевый (UTP6A)  — Желтый (Нормально замкнутый контакт реле)

Телевидение (как спутниковое так и цифровое)


CAVEL SAT 703 B коаксиальный кабель

Краны перекрытия воды 12В (Нептун)


КСПВГ 4х0,35 (бухты 200 или 500 метров, возможно есть пометровая нарезка)

  • зеленый (КСПВГ) — закрыть (зеленый кабель на кране)
  • желтый (КСПВГ) — общий (черный кабель на кране)
  • коричневый (КСПВГ) — открыть (красный кабель на кране)


(производитель Паритет) Срок службы кабеля 25 лет


Кран Нептун работает при постоянном напряжении от 6 до 16В. Мощность 1,4 Вт При использовании сечения 0,35 кв.мм и изначального напряжения 12В потери будут следующие:

  • на 10 метрах — 0.122 В (1.017 %)
  • на 30 метрах — 0.366 В (3.051 %)
  • на 50 метрах — 0.61 В (5.085 %)
  • на 100 метрах — 1.22 В (10.169 %)

Краны перекрытия воды 220В (Нептун)


ВВГнг(A)-LS4х1,5

  • черный (ВВГнг) — общий (черный кабель на кране)
  • коричневый (ВВГнг) — открыть (красный кабель на кране)
  • синий (ВВГнг) — закрыть (синий кабель на кране)
  • белый (ВВГнг) — земля (зеленый кабель на кране)

Сервоприводы для радиаторов отопления на 220В


Питание КГВВнг(А) 2х0.5 Экокабель

  • Коричневый (КГВВнг) — Коричневый
  • Синий (КГВВнг) — Синий

Потолочная акустика


Кабель Belden 70046


Схема подключения прицепа и помощь по установке

Глава 7

Оснащение вашего автомобиля надлежащей проводкой прицепа

Для любого автомобиля, буксирующего прицеп, требуется жгут проводов прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оснащен работающей проводкой прицепа, существует ряд различных решений, идеально подходящих для вашего автомобиля. Это руководство, дополненное схемой проводки прицепа с цветовой кодировкой для каждого типа вилки, описывает каждое доступное решение, включая нестандартную проводку, врезную проводку и проводку для замены.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

Посмотреть электрические схемы прицепа здесь!

3 Варианты установки проводки прицепа на вашем автомобиле

A. Заказная проводка

Жгут проводов plug-and-play для конкретного автомобиля, который не требует сращивания и имеет стандартный разъем для прицепа

B. Вставная проводка

Преобразователь заднего фонаря который вставляется в существующую проводку вашего автомобиля и обеспечивает стандартный разъем прицепа

C. Сменные вилки и розетки

Вилки и розетки для прицепов для сращивания и замены поврежденных разъемов проводки

Вариант A: Установка проводки по индивидуальному заказу

Проводка по индивидуальному заказу — идеальное решение для установки проводки фонарей прицепа на вашем автомобиле. Пользовательский жгут проводов или «Т-образный разъем» — это жгут проводов для конкретного автомобиля, который подключается без каких-либо дополнительных действий и обеспечивает стандартный выходной разъем, например, плоский 4-контактный разъем.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая штекеры для конкретных транспортных средств и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Нестандартные жгуты проводки

Нестандартный жгут проводов имеет несколько разъемов, которые используются для Т-образного соединения с узлом задних фонарей автомобиля, получая питание непосредственно от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонарей прицепа. В то время как нестандартные жгуты проводов обычно требуют двух или более точек соединения, сращивание и пайка по-прежнему не требуются.

Специализированные разъемы проводки

Хотя некоторые автомобили могут не оснащаться стандартным разъемом проводки прицепа, они могут иметь специальный разъем, специально предназначенный для подключения проводки, предоставленный производителем автомобиля. В специальном разъеме проводки используется одна вилка для подключения к этой заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Оригинальная проводка прицепа для USCAR

Другим типом нестандартной проводки является проводка оригинального оборудования (OE) или проводка USCAR. Некоторые автомобили поставляются со стандартной розеткой USCAR, которая обеспечивает точку подключения жгута проводов CURT OE.

Как и Т-образный разъем, жгут проводов оригинального оборудования подключается к розетке USCAR без каких-либо разрезов, сращиваний или пайки и обеспечивает стандартный вывод проводки прицепа, например, 4-контактный плоский или 7-контактный штыревой контакт.

Узнайте больше о электропроводке USCAR

Вариант B: Преобразователь задних фонарей для сращивания проводки

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей, чтобы оснастить ваш автомобиль надлежащим подключением проводки фонарей прицепа. .

Преобразователь задних фонарей или электрический преобразователь подключается к вашему автомобилю и обеспечивает стандартный разъем для проводки прицепа, обычно плоский с 4 контактами. Преобразователь преобразует сложную систему проводки автомобиля в совместимую с простой системой проводки вашего прицепа. Чтобы узнать больше о автомобильных проводных системах, ознакомьтесь с нашим руководством по автомобильным проводным системам.

Пример видео установки врезной проводки

Вариант C: Замена проводки штекера автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем вилкой или розеткой CURT.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую проводку вилки прицепа. Найдите приведенную ниже схему подключения фонарей прицепа, которая соответствует существующей конфигурации.

Если вы полностью меняете проводку своего прицепа, ознакомьтесь с нашим руководством по замене проводки прицепа.

Как подключить фонари прицепа

4-контактная схема подключения прицепа

Соблюдение стандартного метода подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки. Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый  Правый поворот/тормоз
• Желтый  Левый поворот/тормоз
• Коричневый  Задние фонари
º Белый  Заземление

4-жильный прицеп

э язык. Прочтите полное руководство по перемонтажу для получения дополнительной информации.

5-контактная схема подключения прицепа

5-контактная схема подключения прицепа очень похожа на 4-контактную, но в нее добавлен синий провод для фонарей заднего хода или фонарей заднего хода.

Не у всех прицепов есть фонари заднего хода, поэтому при подключении 5-контактной вилки учитывайте свой собственный прицеп.

• Синий  Фары заднего хода
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
• Коричневый  Задние фонари 9 0087 º Белый   Заземление

5-проводная клемма

6-контактная клемма Схема электропроводки

6-контактная проводка прицепа представляет две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка чаще всего используется на прицепах с гусиной шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый  Задние фонари
• Синий  Электрические тормоза
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
º Белый  Заземление
• Черный  +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактная круглая вилка для прицепа отличается от 7-контактной плоской вилки RV. Соединения проводки и размещение отличаются.

Перед подключением обязательно проверьте разъем вашего прицепа.

º Белый  Масса
• Коричневый  Задние фонари
• Зеленый  Правый поворот/тормоза
• Красный  Вспомогательное питание
90 003 • Желтый  Поворот налево / тормоза
• Черный  Фары заднего хода
• Синий Электрические тормоза

7-проводная вилка для прицепа (круглые штыри)

7-контактная электрическая схема прицепа для отвала RV — SAE

Конфигурацию SAE 7-контактной вилки для RV не следует путать с традиционной конфигурацией. Разные цвета проводов используются для разных функций.

Проверьте свой трейлер перед подключением.

• Коричневый Задние фонари
• Желтый
Левый поворот/тормоза
º Белый
Масса
• Синий
Электрические тормоза 9008 7 • Зеленый Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

7-проводная схема подключения прицепа (RV Blade — SAE)

7-контактная схема подключения RV Blade прицепа — традиционная

7-контактная схема подключения прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту 7-контактную схему подключения прицепа, чтобы правильно подключить 7-контактный разъем прицепа.

• Зеленый  Задние фонари
• Красный  Левый поворот/тормоза
º Белый  Заземление
• Синий  Электрические тормоза
90 003 • Коричневый  Правый поворот/тормоза
• Черный  +12 В
• Желтый  Фонари заднего хода

7-проводной прицеп (отвал RV — традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод). Положение этого провода может варьироваться в зависимости от вашей конкретной настройки.

Цвета и схемы проводки вилки прицепа

Примечание. Цвет провода заземления на всех типах вилки прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Скачать полную таблицу

7-ходовой отвал RV — традиционная конфигурация

• зеленый  задние фонари
• красный  левый поворот / тормоза
º белый  Заземление
• Синий  Электрические тормоза
• Коричневый  Правый поворот/тормоз
• Черный  +12 В
• Желтый  Фары заднего хода

7-направленный отвал RV — конфигурация SAE J2863

• Коричневый Задние фонари 90 087 • Желтый Левый поворот/тормоз
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционный формат лезвий RV с 7 направляющими обычно используется на 5-колесных прицепах, туристических прицепах и кемперах. Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-ходовой формат SAE J2863 RV обычно используется на прицепах с гусиной шеей, грузовых прицепах, грузовых прицепах и прицепах для оборудования.

7-сторонняя круглая

º Белый  Заземленный
• Коричневый  Задние фонари
• Зеленый  Правый поворот/тормоз
• Красный  Вспомогательное питание
• Желтый  Левый поворот/тормоз
• Черный  Фары заднего хода
• Синий  Электрические тормоза

6-ходовой круглый

• Коричневый  Задние фонари
• Синий  Электрические тормоза
• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
º Белый 900 04  Заземление
• Черный  +12 В

6-сторонний квадрат

º Белый  Заземление
• Красный  +12 В
• Синий  Электрические тормоза
• Желтый  Поворот налево / тормоза
• Коричневый  Задние фонари
• Зеленый  Поворот направо / тормоза

5-сторонняя плоская

• Синий Фонари заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
9 0003 • Коричневый
 Задние фонари
º Белый  Заземление

4-сторонний круглый

• Зеленый  Правый поворот/тормоз
º Белый  Заземление
• Желтый  Левый поворот/тормоз
• Коричневый  Задние фонари

Четырехходовой плоский

• Зеленый  Правый поворот/тормоза
• Желтый  Левый поворот/тормоза
• Коричневый  Задние фонари
º Белый  Заземление

Общие разъемы для прицепов типа 90 007

Прицепы оснащены различными типами вилок в зависимости от их электрических компонентов. В приведенной ниже таблице приведены примеры распространенных прицепов и типы вилок, которые они обычно используют.



Прицеп
Тип
Общий
Тип разъема
Альтернативные типы разъемов


Универсальный прицеп

Четырехходовая плоская

6-ходовой круглый

7-ходовой отвал RV



Лодочный прицеп без импульсных тормозов

Четырехходовая плоская

7-ходовой нож RV (используется редко)



Лодочный прицеп с импульсным тормозом

5-ходовая плоская

6-ходовой круглый

7-ходовой нож RV

Выдвижной кемпер

6-гранный квадрат

6-ходовой круглый



Туристический прицеп

7-ходовой нож RV

6-ходовой круглый

7-ходовой круглый

5-колесный прицеп

7-ходовой нож RV

6-ходовой круглый



Прицеп «гусиная шея»

6-ходовой круглый

7-ходовой нож RV



Узнайте больше о различных типах прицепов здесь. Обратитесь к схемам проводки выше для функций цветов проводки прицепа.

Буксировка 101 Содержание

Ищете больше?

Узнайте больше полезных советов и руководств в блоге Lippert — это место, где вы найдете все, что связано с автодомами, буксировкой, катанием на лодках и не только!

Замкнутая проводка освещения — потолочная розетка

Петлевая проводка освещения — это современная кабельная разводка, используемая в большинстве установок. Как правило, для этого используется меньше материалов, и его установка выполняется быстрее, чем радиальная проводка (распределительная коробка), однако может быть немного сложнее проложить фактические провода на потолочной розетке.

На этой странице показана различная проводка, обнаруженная на потолочной розетке установки с использованием петлевой проводки освещения.

Обратите внимание, что цвета, показанные на соединении с потолочной розеткой, соответствуют старому стандарту — красный, черный, желтый и зеленый, а современные стандарты — коричневый, синий, желтый и зеленый (желтый и зеленый — это разъемы заземления, которые обычно неизолированы, но установлены с желто-зеленой оплеткой.)

В отличие от радиальной разводки освещения, петлевая проводка на потолочной розетке усложняется:

  1. Общий шлейф
  2. Проводка для конца петли
  3. Проводка для двух ламп на один выключатель
  4. Освещение с подключенным вытяжным вентилятором

1 Общий шлейф

1A — это наиболее распространенная схема подключения проводки, которую вы, вероятно, увидите. Он показывает три кабеля; один кабель (L+N+E) либо от сетевого щита, либо от последней потолочной розетки, один кабель (L+N+E) к следующей потолочной розетке и один кабель (L+S/L +E), который идет к стене или потяните выключатель в этой комнате. Последний кабель, называемый активным выключателем (S/L), подает питание на свет, когда выключатель включен.

Рис. 1А   Рис. 1B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 1B.

Если у приобретенного вами светильника всего две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: При наличии жил заземления ВСЕ они должны быть соединены вместе в одной клемме.


2 Проводка для конца контура

2A — Такое расположение проводки указывает на то, что это конец петлевого светильника. У него на одну активную, одну нейтральную и одну заземленную жилу меньше, потому что петля достигла конца и не требует передачи питания на другую потолочную розетку.

Рис. 2А   Рис. 2B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 2B.

Если приобретенный вами светильник имеет две жилы – под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль – к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если присутствуют жилы заземления, ВСЕ они должны быть соединены вместе в одном и том же терминале.


3 Подключение двух ламп к одному выключателю

3A — Такое расположение проводки указывает на наличие двух ламп в комнате на одном выключателе. Если бы было на один красный (живой) меньше, на один черный (нейтральный) и на один желто-зеленый (земля) меньше, это означало бы, что это конец цикла.

Рис. 3А   Рис. 3B

Если необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на рис. 3B.

Если приобретенный вами светильник имеет две жилы – под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль – к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если присутствуют жилы заземления, ВСЕ они должны быть соединены вместе в одном и том же терминале.


4 Освещение с подключенным вытяжным вентилятором

A — такое расположение проводки чаще всего встречается в ванной или на кухне, где есть вытяжной вентилятор с таймером выбега. Если бы это было в конце петли, у него было бы на одну красную (активную) жилу меньше, на одну черную жилу (нейтральную) и на одну желто-зеленую (земля) меньше.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
