Системы tn s tn c: Системы заземления TN-S, TN-C, TNC-S, TT, IT

Системы заземления TN-C, TN-S, TN-C-S и ТТ

Содержание статьи

  • 1 Системы заземления
  • 2 TN-C
  • 3 TN-S
  • 4 TN-C-S
  • 5 Система ТТ

Заземление — отвод напряжения, возникшего в угрожающем для безопасности месте, в место, где оно никому не повредит: это место- земля. Заземление соединяет все токоведущие части, которые в нормальном режиме работы не находиться под U, с землёй.
Зануление — это соединение всех частей электроприбора, которые не должны находиться под U, с рабочим нулём. В данном случае, если произойдёт обрыв фазы на токоведущие части, находящиеся под рабочим нулём, то произойдёт короткое замыкание и автоматический выключатель обесточит электроприбор. Это конечно менее безопасно, чем заземление, короткое замыкание может стать причиной последующих неполадок в приборе. К сожалению, именно зануление является основным видом защиты в большинстве жилых помещений.

Заземление

Системы заземления

Рассмотрим системы, применяемые в бытовых помещениях:

  1. TN-C.
  2. TN-S.
  3. TN-C-S.
  4. ТТ.

TN-C

Первая буква Т означает, что нейтраль источника питания соединена с землёй, что значит, что проводник рабочего ноля на подстанции уходит в землю. Вторая буква- N — означает связь открытых токопроводящих частей электроустановки здания с точкой заземления источника питания. Третья буква- С -означает ,что защитный и рабочий ноль находятся на одном общем PEN, то есть рабочий ноль и является защитным. По сути, эта система и является тем самым «занулением». Самая небезопасная из систем. Все токоведущие части, которые не должны быть под U,находятся под рабочим нулём. Защита построена на действие автомата после короткого замыкания. Защитный и рабочий ноль находятся в одном проводнике до распределительного щита.

Система заземления TN-C

1.Открытые токопроводящие части.

2.Источник питания.

3.Распределительный щит на квартиру.

TN-S

Первые две буквы также, как и в предыдущей системе означают, что нейтраль источника питания связана с заземлением (которое расположено у источника питания) и открытые токопроводящие части электроустановки здания связаны с точкой заземления источника питания. Третья буква- S- значит, что нулевой и защитный PE и рабочий N находятся на разных проводниках (заземление). Это означает, что от электростанции отходят два отдельных провода на рабочий ноль и на заземление. Данная система является самой безопасной для многоэтажных зданий.

Система заземления TN-S

1.Открытые токопроводящие части.

2.Источник питания.

На представленной схеме видно, что от источника питания отходят два раздельных провода на рабочий ноль и на заземление, далее проводники не встречаются.

TN-C-S

Является модернизированной системой TN-C . Функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети, которая идёт от источника питания. Затем на определённом участке добавляется заземлённый проводник. Для многоэтажных домов обычно заземлённый проводник добавляют в ВРУ (вводное распределительное устройство на дом). Эта система также обеспечивает достаточную безопасность.

Система заземления TN-C-S

1.Открытые токопроводящие части.

2.Источник питания.

3.Распределительный щит на квартиру.

4.ВРУ.

На схеме представлена сеть до модернизации – система TN-C и после модернизации – система TN-C-S.

Система ТТ

Обычно применяется при постройке частных домов. Вторая буква Т значит, что заземление и рабочий ноль нигде не соединяются. О первой букве уже говорилось выше. В дом заходит так же, как и в системе ТN-S, три провода :рабочий ноль, фазный провод и заземляющий. Только вот заземляющий провод идёт не от источника питания (как в системе TN-S), а возле частного дома монтирован собственный контур заземления по всем правилам ПУЭ (правила устройства электроустановок), именно от заземляющего контура и идёт заземляющий провод.

Система заземления TT

1.Открытые токопроводящие части.

2.Источник питания.

3.Контур заземления у частного дома и отходящий от него проводник.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Подпишитесь на новые

Системы заземления типа TN-S, TN-C, TN-C-S | ENARGYS.

RU

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

  1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
  2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

  1. TN;
  2. ТТ;
  3. ІТ.

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

  • Т – нулевая точка (нейтраль) – соединена с землей;
  • I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

  • T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
  • N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

  1. TN-C;
  2. TN-S;
  3. TN-C-S.

Следует расшифровать эти понятия.

Таблица 1.

CSC-S
В данном случаи нулевое защитное и рабочие проводники совмещены в одном проводнике по всей длине (PEN-проводник).нулевой рабочий проводник (N)и нулевой защитный проводник (РЕ) –имеют разделение.PEN проводник будет разделен на определенном участке сети на два раздельных PE и N проводника.

И так следует поподробнее рассмотреть эти три подтипа.

Система заземления TN-С

Система заземления TN-C распространена по всей территории бывшего СССР. И встречается практически во всех многоквартирных домах получивших название высших партийных деятелей.

В данной системе оба нулевых проводника (защитный и рабочий) объединены в один провод, имеющий название PEN. Далее провод подводился к распределительному устройству дома.

В данном случае существующая схема имеет следующий вид:

Схема системы заземления TN-C

По такой схеме видно, что имеются 2 вида проводки:

  • однофазная – имеет два провода;
  • трехфазная – имеет четыре провода.

В данном случае так распространенная сейчас евроразетка с заземляющим контактом просто бесполезна. Так как подсоединять его не к чему. Вообще такое тип подключения принято называть – занулением. Плюсом TN-C является то что он очень прост и дешев. Такое заземление защищает только от сверхтоков, в данном случае срабатывают автоматические выключатели. А вот устройства защитного отключения оказываются неработоспособными.

Опасен такой тип заземления тем, что при однофазном коротком замыкании зачастую происходит возгорание проводки. Но есть и еще большая опасность возможность от обрыва PEN проводника, еще это называется – отгорание нуля. В этом случае фазное напряжение появляется на корпусе электрооборудование. Такая ситуация случается из-за того, что происходит превышение норм потребление заложенных при проектировании.

В настоящее время применение такого типа заземления запрещено для новых строительств.

Система заземления TN-S

Система заземления TN-S. В данном случае нулевые проводники разделены на всем своем пути. Проще говоря, до источников потребления в доме или квартире прокладываются два провода. Это рабочий ноль (N) и защитный ноль (РЕ). В таких сетях также имеется угроза возникновения пробоя на корпус электрооборудования, что является угрозой для жизни.

Схема имеет такой вид:

Схема системы заземления TN-S

Но в отличие от TN-C заземления в данном случае имеется возможность использовать устройство защитного отключения. Благодаря этому такая система становится более безопасной.

В данной системе обрыв рабочего нуля не выводит на корпус фазное напряжение. Существенный недостаток TN-S заключается в ее дороговизне. Используется она преимущественно в странах западной Европы в частности в Великобритании.

Схема заземления TN-C-S

Попытки сделать систему TN-C более безопасной и при этом не сделать ее излишне дорогой. Так появилась система, которая соединила в себе TN-C и TN-S. В данной системе до входа в здания идет один общий РЕN проводник, который разделяется на два отдельных нуля – защитный и рабочий. Они подвергаются повторному заземлению.

К сожалению, на территории России и СНГ модернизацию заземление системы TN-C начали проводить сравнительно недавно. А вот в большинстве западных стран и США такая замена имела системный характер и началась в 60-е года прошлого века. При системе заземления TN-C-S, однофазная проводка имеет три провода, а трехфазная пять проводов.

Схема подсоединения TN-C-S заземления (при невозможности ее использовать применяют ТТ заземление):

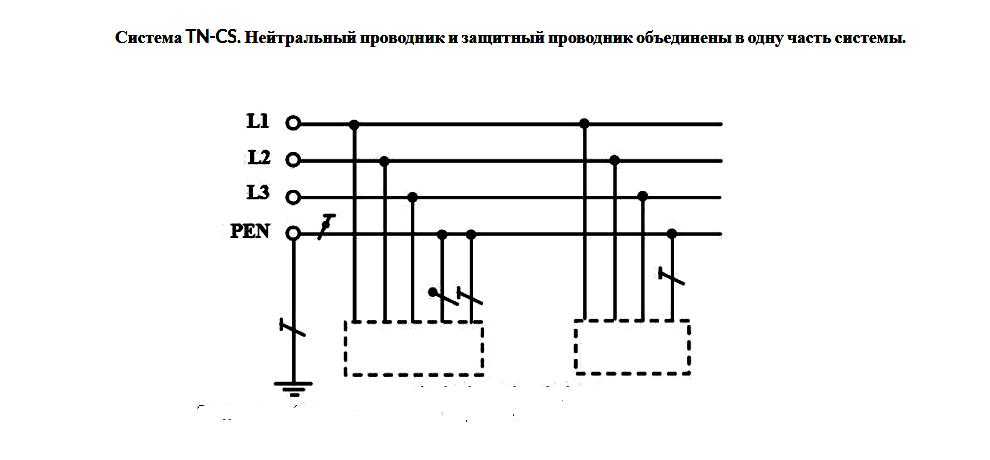

Схема системы заземления TN-C-S

В данном случае в квартире к розетке подходят три провода. Благодаря этому появляется возможность подключить заземляющий контакт евророзетки. При использовании устройства защитного отключения на участке с TN-S обеспечивает хорошую безопасность. Но вот на участке TN-C имеется возможность отгорание нуля и выхода фазного напряжения. В этой ситуации должна использоваться дополнительная система уравнивания потенциалов. Но, к сожалению не все ее используют при замене электроснабжения в домах старой постройки.

типов сетей | Kollmorgen

Сеть поддержки Kollmorgen

Главная >База знаний >Сообщество >Загрузки >

Типы сетей
| 07 ноя 2013
|
|

Содержание

  1. Система TN
  2. Система TN C
  3. Система ТН CS
  4. Система TN S
  5. Система ТТ
  6. ИТ-система

Система TN

В системе TN нейтральная точка питающего трансформатора заземлена. Заземление выполняется в этой нейтральной точке. Системы TN подразделяются на системы TN C, системы TN C S и системы TN S в зависимости от конструкции защитного проводника.

Система TN C

PEN-проводник, который одновременно является защитным (PE) и нулевым (N), используется в системе TN C.

Поскольку ток течет по нейтральному проводнику при неравномерной нагрузке внешнего проводника, между токопроводящими корпусами оборудования, подключенного к PEN-проводнику, и землей обычно присутствует напряжение, которое создается от сопротивления проводника по закону Ома.

Если в установке прерывается PEN-проводник, полное напряжение внешнего проводника по отношению к земле (т.е. до 230 В) прикладывается к токопроводящим корпусам, подключенным после точки прерывания, в результате соединения между внешним проводником и PEN-проводником в устройстве.

Система TN C может использоваться только для медных проводников с поперечным сечением не менее 10 мм² или алюминия 16 мм². Это ограничение введено для того, чтобы свести к минимуму риск обрыва PEN-проводника. Для старых установок с меньшим поперечным сечением такой защиты нет.

Устройство защиты от остаточного тока нельзя использовать в сети TN C, поскольку для обеспечения его надлежащего функционирования требуется нейтральный провод, отделенный от заземляющего провода.

Система TN CS

С точки зрения трансформатора система TN C S устроена так же, как и система TN C. В определенном месте после точки, в которой поперечное сечение PEN-проводника должно быть ниже минимального установленного сечения (> 10 мм²), PEN-проводник разделяется на нулевой и защитный проводники. Они направляются отдельно и больше не должны объединяться в оставшейся части системы проводников.

Эта система широко используется в системах снабжения зданий в Германии. Разделение защитных и нейтральных проводов чаще всего применяется в распределительных коробках дома. Для областей, в которых защитные и нейтральные проводники проложены отдельно, требуется установка устройства защиты от остаточного тока согласно соответствующим спецификациям VDE (Немецкой ассоциации электротехников).

Система TN S

В системе TN S отдельные нейтральные и защитные проводники проложены от трансформатора к расходным материалам.
Система TN S более безопасна, чем другие системы TN.

Проблемы, связанные с обрывом PEN-проводника, здесь не возникают, так как защитные меры полностью обеспечены. Система используется преимущественно в крупных промышленных системах, которые обычно питаются средним напряжением и оснащены собственными трансформаторами.

ТТ Система

В системе TT нейтраль трансформатора, получающего питание, заземляется так же, как и в системе TN, однако защитный провод, подключенный к токопроводящим корпусам другого оборудования, не подключается к этой нейтральной точке, а заземляется отдельно.

Однако меры по защитному заземлению могут быть проблематичными, поскольку для быстрого срабатывания устройства защиты от перегрузки по току требуются чрезвычайно высокие токи, которые, в свою очередь, требуют минимально возможных сопротивлений заземления. Если требуются более мощные электрические цепи, необходимо будет прибегнуть к устройству защиты от остаточного тока. Сила тока расцепления также зависит от условий заземления, когда речь идет о цепи защиты от токов утечки на землю.

Система IT

В системе IT токопроводящие корпуса оборудования заземляются так же, как в системе TT или системе TN, но нейтральная точка трансформатора, получающего питание, не заземляется.

Одиночное нарушение изоляции между внешним проводником и заземляющим проводником представляет собой заземление этого проводника. После этого нет ни опасного контактного напряжения между токопроводящими корпусами и землей, ни заземленной электрической цепи к трансформатору. Однако из-за возникающего повышения напряжения в обеих «здоровых» фазах важно, чтобы они имели соответствующую изоляцию. Это должно устранить сбой в течение нескольких часов.

В случае IT-системы с контролем изоляции сопротивление внешних проводников и нейтрального проводника относительно земли постоянно измеряется устройством контроля изоляции, которое сообщает об отказах и вызывает отключение затронутых второстепенных устройств. Дальнейшее замыкание на землю одной из двух других фаз представляет собой короткое замыкание, которое отключается с помощью контрольных устройств. Это делает ИТ-систему отказоустойчивой и, следовательно, значительно более надежной.

Этот тип сети используется, например, в сетях среднего напряжения на вспомогательных электростанциях и в операционных больницах.
