Вес ПНД трубы — таблица соотношения sdr и диаметр пэ трубы
Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.
SDR — это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.
Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17
Важный момент — не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы — водопроводной, газовой или технической.

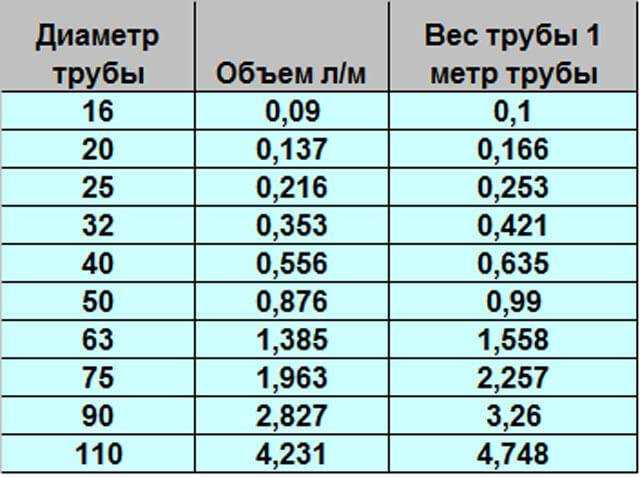

В таблице указан вес 1 метра трубы.
|
Номинальный наружный диаметр, мм |
Толщина стенки, мм |
Вес, кг |
Толщина стенки, мм |
Вес, кг |
Толщина стенки, мм |
Вес, кг |
Толщина стенки, мм |
Вес, кг |
Толщина стенки, мм |
Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
|
ПЭ100 SDR26 |
ПЭ100 SDR21 |
ПЭ100 SDR17 |
ПЭ100 SDR13,6 |
ПЭ100 SDR11 | ||||||
|
PN 6,3 |
PN 8 |
PN 10 |
PN 12,5 |
PN 16 | ||||||
|
Трубы пнд (10 — 63 мм) | ||||||||||
|
10 |
- |
- |
- |
- |
- |
- |
- |
- |
2,0 |
0,051 |
|
16 |
- |
- |
- |
- |
- |
- |
- |
- |
2,0 |
0,09 |
|
20 |
- |
- |
- |
- |
- |
- |
- |
- |
2,0 |
0,116 |
|
25 |
- |
- |
- |
- |
- |
- |
2,0 |
0,148 |
2,3 |
0,169 |
|
32 |
- |
- |
- |
- |
2,0 |
0,193 |
2,4 |
0,229 |
3,0 |
0,277 |
|
40 |
- |
- |
- |
- |
2,4 |
0,292 |
3,0 |
0,353 |
3,7 |
0,427 |
|
50 |
- |
- |
- |
- |
3,0 |
0,449 |
3,7 |
0,545 |
4,6 |
0,663 |
|
63 |
- |
- |
- |
- |
3,8 |
0,715 |
4,7 |
0,869 |
5,8 |
1,05 |
|
Трубы пнд (75 — 630 мм) | ||||||||||
|
75 |
- |
- |
- |
- |
4,5 |
1,01 |
5,6 |
1,23 |
6,8 |
1,46 |
|
90 |
- |
- |
4,3 |
1,18 |
5,4 |
1,45 |
6,7 |
1,76 |
8,2 |
2,12 |
|
110 |
4,2 |
1,42 |
5,3 |
1,77 |
6,6 |
2,16 |
8,1 |
2,61 |
10,0 |
3,14 |
|
125 |
4,8 |
1,83 |
6,0 |
2,26 |
7,4 |
2,75 |
9,2 |
3,37 |
11,4 |
4,08 |
|
140 |
5,4 |
2,31 |
6,7 |
2,83 |
8,3 |
3,46 |
10,3 |
4,22 |
12,7 |
5,08 |
|
160 |
6,2 |
3,03 |
7,7 |
3,71 |
9,5 |
4,51 |
11,8 |
5,5 |
14,6 |
6,67 |
|
180 |
6,9 |
3,78 |
8,6 |
4,66 |
10,7 |
5,71 |
13,3 |
6,98 |
16,4 |
8,43 |
|
200 |
7,7 |
4,68 |
9,6 |
5,77 |
11,9 |
7,04 |
14,7 |
8,56 |
18,2 |
10,4 |
|
225 |
8,6 |
5,88 |
10,8 |
7,29 |
13,4 |
8,94 |
16,6 |
10,9 |
20,5 |
13,2 |
|
250 |
9,6 |
7,29 |
11,9 |
8,92 |
14,8 |
11 |
18,4 |
13,4 |
22,7 |
16,2 |
|
280 |
10,7 |
9,09 |
13,4 |
11,3 |
16,6 |
13,8 |
20,6 |
16,8 |
25,4 |
20,3 |
|
315 |
12,1 |
11,6 |
15,0 |
14,2 |
18,7 |
17,4 |
23,2 |
21,3 |
28,6 |
25,7 |
|
355 |
13,6 |
14,6 |
16,9 |
18 |
21,1 |
22,2 |
26,1 |
27 |
32,2 |
32,6 |
|
400 |
15,3 |
18,6 |
19,1 |
22,9 |
23,7 |
28 |
29,4 |
34,2 |
36,3 |
41,4 |
|
450 |
17,2 |
23,5 |
21,5 |
29 |
26,7 |
35,5 |
33,1 |
43,3 |
40,9 |
52,4 |
|
500 |
19,1 |
29 |
23,9 |
35,8 |
29,7 |
43,9 |
36,8 |
53,5 |
45,4 |
64,7 |
|
560 |
21,4 |
36,3 |
26,7 |
44,8 |
33,2 |
55 |
41,2 |
67,1 |
50,8 |
81 |
|
630 |
24,1 |
46 |
30,0 |
56,5 |
37,4 |
69,6 |
46,3 |
84,8 |
57,2 |
103 |
|
Трубы пнд (710 — 1600 мм) | ||||||||||
|
710 |
27,2 |
58,5 |
33,9 |
72,1 |
42,1 |
88,4 |
52,2 |
108 |
64,5 |
131 |
|
800 |
30,6 |
74,1 |
38,1 |
91,4 |
47,4 |
112 |
58,8 |
137 |
72,6 |
170 |
|
900 |
34,4 |
93,8 |
42,9 |
116 |
53,3 |
142 |
66,1 |
173 |
81,7 |
212 |
|
1000 |
38,2 |
116 |
47,7 |
143 |
59,3 |
175 |
73,5 |
214 |
90.  8
|
261,16 |
|
1200 |
45,9 |
167 |
57,2 |
206 |
71,1 |
252 |
88,2 |
310,91 |
- |
- |
|
1400 |
53,5 |
277 |
66,7 |
280 |
83,0 |
— |
102,9 |
422,96 |
- |
- |
|
1600 |
61,2 |
296 |
76,2 |
— |
94,8 |
452,21 |
- |
- |
- |
- |
Расход воды через трубу
В некоторых случаях приходится сталкиваться с необходимостью расчета расхода воды через трубу.
Этот показатель говорит о том, сколько воды может пропустить труба, измеряется в м³/с.
- Для организаций, не поставивших счетчик на воду, начисление платы происходит из учета проходимости трубы. Важно знать, насколько точно эти данные просчитаны, за что и по какому тарифу надо платить. Физических лиц это не касается, для них, при отсутствии счетчика, количество прописанных человек умножается на потребление воды 1 человеком по санитарным нормам. Это достаточно большой объем, а с современными тарифами гораздо выгоднее поставить счетчик. Точно также в наше время часто выгоднее самому греть воду колонкой, чем платить коммунальным службам за их горячую воду.
- Огромную роль расчет проходимости трубы играет при проектировании дома, при подведении к дому коммуникаций.
Важно увериться, что каждое ответвление водопровода сможет получить свою долю из основной трубы даже в часы пикового расхода воды. Водопровод создан для комфорта, удобства, облегчения человеку труда.
Если каждый вечер до жителей верхних этажей вода будет практически не доходить, о каком комфорте может идти речь? Как можно пить чай, мыть посуду, купаться? А все пьют чай и купаются, поэтому тот объем воды, который смогла предоставить труба, распределился по нижним этажам. Совсем плохую роль эта проблема может сыграть при пожаротушении. Если пожарники подключатся к центральной трубе, а в ней нет напора.
Иногда расчет расхода воды через трубу может пригодиться, если после ремонта водопровода горе-мастерами, замены части труб, напор сильно упал.
Гидродинамические расчеты непростое дело, обычно осуществляются квалифицированными специалистами. Но, допустим, вы занимаетесь частным строительством, проектируете свой уютный просторный дом.
Как рассчитать расход воды через трубу самому?
Казалось бы, достаточно знать диаметр отверстия трубы, чтобы получить, может, и округленные, но в целом справедливые цифры. Увы, этого очень мало. Другие факторы способны изменять результат вычислений в разы.
Что же влияет на максимальный расход воды через трубу?
- Сечение трубы. Очевидный фактор. Отправная точка гидродинамических вычислений.
- Давление в трубе. При увеличении давления через трубу с тем же сечением проходит больше воды.
- Изгибы, повороты, изменение диаметра, разветвления тормозят движение воды по трубе. Разные варианты в разной степени.
- Протяженность трубы. По более длинным трубам будет проходить меньше воды за единицу времени, чем по коротким. Весь секрет в силе трения. Подобно тому, как она задерживает движение привычных для нас объектов (автомобилей, велосипедов, саней и т. д.), сила трения препятствует водяному потоку.
- У трубы с меньшим диаметром оказывается больше площади соприкосновения воды с поверхностью трубы по отношению к объему водяного потока. А от каждой точки соприкосновения появляется сила трения. Так же, как и в более длинных трубах, в более узких трубах скорость движения воды становится меньше.
- Материал труб. Очевидно, что степень шероховатости материала влияет величину силы трения. Современные пластиковые материалы (полипропилен, ПВХ, металлопласт и т. д.) оказываются очень скользкими по сравнению с традиционной сталью и позволяют двигаться воде быстрее.
- Длительность эксплуатации трубы. Известковые отложения, ржавчина сильно ухудшают пропускные возможности водопровода. Это самый каверзный фактор, ведь степень засоренности трубы, ее новый внутренний рельеф и коэффициент трения весьма сложно просчитать с математической точностью. К счастью, расчет расхода воды чаще всего требуется для нового строительства и свежих, не использовавшихся ранее материалов. А с другой стороны, подключаться эта система будет к уже существующим, много лет существующим коммуникациям. И как она сама себя поведет через 10, 20, 50 лет? Новейшие технологии значительно улучшили эту ситуацию. Пластиковые трубы не ржавеют, их поверхность практически не портится со временем.
Таким образом, легко рассчитать расход воды через трубу по простой маленькой формуле не представляется возможным.
Требуемый объем данных и вычислений не всегда под силу человеку без специального образования.
Расчет расхода воды через кран
Если требуется рассчитать расход воды только через отверстие крана, которое значительно меньше диаметра основной трубы, частный случай гидродинамических расчетов, то вычислений немного.
Объем вытекаемой жидкости находится путем умножения сечения отверстия трубы S на скорость вытекания V. Сечение это площадь определенной части объемной фигуры, в данном случае, площадь круга. Находится по формуле S = πR2. R будет радиусом отверстия трубы, не путать с радиусом трубы. π постоянная величина, отношение длины окружности к ее диаметру, приблизительно равняется 3,14.
Скорость вытекания находится по формуле Торричелли: . Где g ускорение свободного падения, на планете Земля равное приблизительно 9,8 м/с. h высота водяного столба, который стоит над отверстием.
Пример
Рассчитаем расход воды через кран с отверстием диаметром 0,01 м и высотой столба 10 м.
Сечение отверстия = πR2 = 3,14 х 0,012 = 3,14 х 0,0001 = 0,000314 м².
Скорость вытекания = √2gh = √2 х 9,8 х 10 = √196 = 14 м/с.
Расход воды = SV =0,000314 х 14 = 0,004396 м³/с.
В переводе на литры получается, что из заданной трубы способно вытекать 4,396 л в секунду.
Датчики расхода/расходомеры
Датчик/счетчик расхода жидкости и газа. Компания KEYENCE разработала различные типы накладок, чтобы обеспечить стабильное измерение расхода без модификации трубы. Эти устройства можно использовать как на трубах от маленьких, так и на больших трубах. Модельный ряд также включает электромагнитные и кориолисовые датчики расхода, а также датчики, устойчивые к воздействию окружающей среды и санитарные датчики.
Скачать каталоги
Включить снятые с производства серии
Накладной расходомер серии FD-H легко устанавливается без каких-либо модификаций трубы, просто прикрепляя его снаружи к трубе, трубке или шлангу.
Эта серия обеспечивает стабильное измерение расхода независимо от трубы или жидкости. В дополнение к металлическим и жестким пластиковым трубам также могут поддерживаться шланги (в том числе шланги высокого давления). Этот продукт может не только измерять расход различных жидкостей, таких как вода, деионизированная вода, масло, химикаты и охлаждающие жидкости, но также может выдерживать пузырьки, высокие температуры и жидкости с высокой вязкостью. Подключение датчика концентрации и датчика температуры позволяет централизованно управлять несколькими параметрами, помогая улучшить качество продукции и снизить затраты.
Каталоги
Цена
Особенности
Бесчисленные возможности для улучшения процессов/машин
Поддерживает любую трубу, тип жидкости и состояние жидкости
Накладные датчики расхода KEYENCE обеспечивают обнаружение снаружи трубы для широкого спектра применений.
Теперь можно контролировать жидкости с пузырьками, высокими температурами и высокой вязкостью.
Непревзойденные возможности
Съемный дисплей позволяет осуществлять удаленный мониторинг, а также четко отображать текущие значения, графики в реальном времени, исторические данные и многое другое. Универсальное подключение достигается за счет выбора управляющих выходов, аналоговых выходов и IO-Link. Дополнительные функции включают в себя высокие экологические рейтинги (IP65 и IP67), встроенную функцию диагностики и точность 3% от R.D.
Расширьте возможности измерения расхода, чтобы понять всю систему
Подключение других датчиков к серии FD-H позволяет осуществлять непрерывную регистрацию и управление несколькими параметрами, включая расход жидкости, концентрацию и температуру.
Накладной расходомер серии FD-Q, совместимый с трубами из различных материалов и с различными жидкостями, может определять расход жидкости без необходимости какой-либо модификации трубы.
Это устройство позволяет обнаруживать широкий спектр жидкостей, включая воду (и чистую воду), масло и химические вещества. Обнаружение возможно как на металлических, так и на пластиковых трубах диаметром до 2 дюймов. В отличие от обычных датчиков установка и эксплуатация также просты на трубах высокого давления. Затраты значительно снижаются за счет минимальной необходимой установки, а конструкция, полностью не контактирующая со средой, исключает риск потери давления или увеличения объема технического обслуживания.Кроме того, большой индикатор предоставляет информацию о состоянии в режиме реального времени.
Каталоги
Цена
Особенности
Монтаж и интеграция
- Установка за 60 секунд без модификации трубы
- Зажимы снаружи трубы с помощью 6 стандартных винтов
- Установить датчик расхода, не выключая машину
Жидкости и трубопроводы
- Обнаружение практически любого типа жидкости, включая:
воду, масла, химикаты, потребительские товары и т. д. - Возможно обнаружение как через металлические, так и через полимерные трубы
- Совместимые размеры труб включают 1/4–2 дюйма
д.Накладной микродатчик потока серии FD-X имеет разрешение скорости потока 0,1 мл/мин (и разрешение объема впрыска 0,001 мл). Устройство не контактирует с жидкостью, что предотвращает такие проблемы, как потеря давления и засорение. Бесконтактная конструкция также означает, что на устройство не влияют свойства жидкости (например, вязкость). С помощью серии FD-X возможно даже нанесение смазки, клеев, флюсов, герметиков, химикатов и других жидкостей. Конструкция также предотвращает перепады давления, позволяя измерять расход без неблагоприятного воздействия на состояние оборудования, например, на функции струйной и распылительной обработки. Кроме того, эта накладная технология означает, что не требуется обрезка или модификация трубы.
Каталоги
Цена
Особенности
Используйте везде
- Обнаружение скорости потока от 0,1 мл/мин или объема впрыска от 0,001 мл
- Можно контролировать расход любой жидкости, включая:
Вязкие смазки, химикаты и санитарные жидкости - Совместим с металлическими трубами и пластиковыми трубками от 0,12″ до 0,5″
Нулевое влияние на процесс
- Просто закрепите датчик расхода на любой трубе
- Полностью неинвазивный
- Отсутствие простоя машины или риска засорения, потери давления или загрязнения
Накладной расходомер KEYENCE серии FD-R предназначен для труб диаметром до 8 дюймов.
Установка проста и требует только отвертки. Устройство можно монтировать на различные материалы, включая нержавеющую сталь, железо, медь, ПВХ. Мониторинг расхода и температуры возможен для самых разных жидкостей — от воды (включая чистую воду) до масла, химикатов и жидкостей под высоким давлением — при температурах от -4°F до +248°F. устройство не вступает в контакт с жидкостью, поэтому нет риска коррозии или деградации на основе жидкости, что сокращает время и затраты на техническое обслуживание Прочная металлическая конструкция включает легко читаемый световой индикатор, а данные можно записывать непосредственно на устройство.Степень защиты корпуса K и соответствие стандарту NEMA4X делают этот датчик очень надежным и удобным для использования внутри и вне помещений.
Каталоги
Цена
Особенности
Монтаж и интеграция
- Зажим снаружи трубы
- Без модификации трубы
- Без простоя
- Легко крепится с помощью 4 или 6 винтов
- обеспечивает правильную установку любым пользователем
Кронштейн
Универсальность для любой ситуации
- Мониторинг воды, деионизированной воды, масел, химикатов, продукта и т. д.
- Монтаж на нержавеющую сталь, железо, медь, ПВХ, смолу и т. д.
- Прецизионный мониторинг с точностью ±2,0% от RD
- Встроенный контроль температуры
- Совместимость с переменным/постоянным током
д. Электромагнитный датчик расхода без смачиваемого электрода серии FD-M – это первый датчик расхода для автоматизации производства, в котором используется свободнотекущая структура. В отличие от устройств с плавающим элементом и лопастным колесом, свободнотекущая конструкция серии FD-M не имеет движущихся частей или препятствий в подающем трубопроводе, что значительно снижает риск засорения. Не имея движущихся частей, датчик не подвержен механическому износу, что обеспечивает долгий срок службы. Также практически нет потерь давления в трубе, поэтому насос потребляет еще меньше энергии. В отличие от обычных электромагнитных систем, это устройство обнаруживает жидкость снаружи трубы, что делает его очень устойчивым к изолирующим отложениям внутри трубы и сводит к минимуму техническое обслуживание.
Доступны два типа датчиков: один с отдельным усилителем, который позволяет контролировать скорость потока с помощью светодиодов на головке датчика, и один со встроенным усилителем и двухрядным цифровым дисплеем для легкой настройки.
Каталоги
Цена
Особенности
Нет препятствий
Серия FD-M опережает традиционные технологии измерения расхода, где лопастные колеса или другие препятствия могут вызвать засорение или неправильный контроль. FD-M не имеет движущихся частей, что позволяет жидкости свободно течь во время мониторинга.
Универсальность
FD-M широко используется в различных отраслях промышленности, таких как шлифовка, литье под давлением и сварка. Он более устойчив, чем обычные датчики, к колебаниям температуры и типа жидкости. Кроме того, аналоговые возможности FD-M расширяют область возможных применений.
Накладной расходомер газа серии FD-G можно легко установить снаружи трубы с помощью только отвертки. Зажимная конструкция значительно снижает затраты на установку, устраняя необходимость модификации трубы. Обнаружение потока снаружи трубы устраняет риск ограничения или блокировки потока газа. Это также устраняет риск утечки из новых фитингов. Устройство совместимо с трубами из нержавеющей стали и железа от 3/4 до 8 дюймов и может измерять сжатый воздух, азот и другие газы. Высокоточное измерение в сочетании с минимальной чувствительностью 0,018 CFM можно использовать как для больших потоков, так и для невероятно малых утечек. Дисплей высокой четкости также может одновременно отображать как общий расход, так и текущий расход за заданный период. Также включены необходимые функции для управления воздухом, такие как автоматическое измерение объема утечки и конвертация денежных средств.
Каталоги
Цена
Особенности
Оптимизация использования сжатого воздуха
- Определите базовый уровень использования воздуха на вашем объекте
- Мониторинг конкретных точек подачи машины или ответвлений
- Определите меры по снижению затрат, такие как замена клапанов, оптимизация периода нагрузки вашего компрессора или устранение утечек
Простая установка с помощью зажима
- Установка за считанные минуты без специальных инструментов и знаний
- Полностью неинвазивная конструкция расходомера означает отсутствие дополнительных точек утечки
- Совместимые размеры труб включают 0,75–8 дюймов
Расходомеры, также известные как расходомеры, используются для измерения расхода жидкости или газа.
Существует множество различных типов расходомеров, включая ультразвуковые, электромагнитные, вихревые расходомеры Кармана, лопастные расходомеры, расходомеры с плавающим элементом, тепловые и датчики дифференциального давления. Расходомеры, не требующие контакта движущихся частей с измеряемой жидкостью, особенно эффективны для предотвращения потенциальных проблем. Например, ультразвуковые расходомеры, также известные как накладные системы, могут быть установлены снаружи трубы для полностью несмачиваемого измерения, что предотвращает любой риск неблагоприятного воздействия на жидкость и устраняет необходимость в работе с трубопроводом. Электромагнитные счетчики обнаруживают поток с помощью электродвижущей силы, создаваемой электромагнитной индукцией. Наиболее эффективны модели, в которых используется электрод вне выхода воды. Счетчики, использующие метод Кориолиса, измеряют обратную силу, создаваемую потоком жидкости через колеблющуюся U-образную трубу. В качестве альтернативы термометры измеряют скорость потока, наблюдая за количеством тепла, которое жидкость удаляет из нагревательного элемента.
При производстве продуктов может использоваться широкий спектр жидкостей. Для обеспечения контроля качества жидкость контролируется с помощью расходомера, а затем соответствующим образом управляется/анализируется для улучшения или стабилизации качества продукта. Понимание различных типов расходомеров играет важную роль в выполнении достаточного управления и анализа жидкости.
Использование расходомера для управления потоком жидкости позволяет собирать данные для сигналов тревоги, диагностики и анализа. Он также позволяет управлять минутными расходами, такими как расход оборудования и объем распыления, а также управлять подачей воздуха, азота или аргона на основе мгновенного и общего расхода. Расходомеры, оснащенные аналоговым выходом, могут гибко реагировать на потребности контроля и управления, передавая сигнал тревоги и данные диагностики/анализа на ПЛК или ПК. Накладные расходомеры, в которых используются несмачиваемые методы, не оказывающие неблагоприятного воздействия на жидкость, также способны измерять очень низкие скорости потока при высоких скоростях.
Это часто необходимо для контроля количества применяемого антиадгезива, дезинфицирующего спирта и флюса. Датчики массового расхода не подвержены влиянию температуры или давления, что делает их подходящими для управления газами.
Управление потоком с помощью расходомера обеспечивает как профилактическое обслуживание, так и превосходную защиту устройства, например, когда указан оптимальный диапазон температур или необходимо использовать правильное количество для циркуляции охлаждающей воды. Управление потоком позволяет предотвратить ухудшение качества или сбои в работе оборудования из-за неправильного охлаждения.
Быстрое обнаружение снижения расхода позволяет немедленно проводить профилактическое техническое обслуживание, чтобы избежать неблагоприятного воздействия на производство или оборудование. Это означает, что контроль потока с помощью расходомера имеет важное значение. Расходомер с двумя выходами позволяет выводить как прогностический сигнал тревоги, так и основной сигнал тревоги для надлежащего обслуживания до того, как приспособления или оборудование будут повреждены.
Мониторинг состояния фильтров и сетчатых фильтров также важен для обнаружения засоров, которые могут уменьшить поток. В других случаях погнутые или забитые трубы могут не показывать изменения давления, а только снижение расхода. Использование расходомера в дополнение к датчику давления позволяет быстро обнаруживать проблемы в трубопроводе для немедленного реагирования.
Производственные площадки часто используют газообразный аргон для сварки, газообразный азот для предотвращения окисления и термообработки, а также различные другие ресурсы, такие как гидравлическое масло и охлаждающая жидкость. Использование расходомера для управления потоком позволяет визуализировать количество используемых ресурсов и экономить энергию (что снижает затраты).
Расходомеры, способные одновременно управлять мгновенным и полным расходом, могут обнаруживать аномальные потоки. Эти устройства также могут собирать данные для определения возможных сокращений объемов потребления на основе почасового использования.
Кроме того, если расходомер не имеет движущихся внутренних компонентов, можно исключить снижение давления из-за засорения или других проблем, что способствует большей экономии энергии без ненужной нагрузки на насосы. Накладные расходомеры также можно устанавливать без обрезки трубопровода, что устраняет риск утечек жидкости и воздуха из-за дополнительных швов труб.
Оборудование, требующее управления жидкостями (охлаждающая жидкость, очищающая жидкость)
Оборудование, требующее управления жидкостями и контроля потока, включает машины для литья под давлением (управление потоком охлаждающей жидкости в форме), машины для литья под давлением (управление потоком охлаждающей жидкости и смазки для форм), шлифовальные станки и машины для резки (управление потоком охлаждающей жидкости), системы напыления (управление потоком охлаждающей жидкости) и машины для точечной сварки (управление потоком охлаждающей жидкости). Использование соответствующего расходомера или датчика расхода для управления потоком стабилизирует качество продукции и предотвращает возможные проблемы с оборудованием.
Оборудование, требующее управления жидкостями (масло, растворы покрытий, химические растворы и т. д.)
Поскольку скорость потока жидкости и управление технологическим процессом тесно взаимосвязаны, расходомеры и датчики расхода также полезны для управления потоком жидкостей, помимо охлаждающей жидкости и очистки жидкость. Например, управление потоком также необходимо для оборудования высокочастотной закалки (управление потоком закалочной жидкости), оборудования для притирки/полировки/CMP (суспензия), оборудования для дозирования (флюс, термоклей, краска, смазка, клеи, растворы для окраски, покрытия). агенты, растворы резистов, смазки для форм и т. д.), прецизионные прессы (смазка и т. д.), двухкомпонентные смесители (жидкости для предварительного и последующего отверждения, вода, печатная краска, химикаты, эмульсии, клеи и т. д.) , режущие машины (для проверки количества режущего масла и т. д.), бетономешалки и технологическое оборудование (объем воды смешивается с материалами), оборудование для нейтрализации дымовых газов (водные и химические растворы, используемые при дымоудалении).
Оборудование, требующее контроля расхода газа (азота, кислорода, воздуха и т. д.)
Расходомеры и датчики расхода используются в процессах и машинах, требующих контроля расхода газов, таких как азот, кислород и воздух. Сюда входят печи оплавления (контроль потока азота (N2) для предотвращения окисления), закалочные печи (контроль подачи азота (N2) для предотвращения окисления), конвейеры компонентов стружки (для проверки потока воздуха во время абсорбции компонентов стружки), блоки электронных компонентов (управление закрытыми газ (азот) для предотвращения окисления), ионизаторы (управление потоком продувки воздуха) и покрасочные роботы (управление краской (жидкостью) и воздухом (газом)).
Пузырьки воздуха могут попасть в трубу с жидкостью или образоваться в трубе из-за примесей или других факторов. Пузырьки могут вызвать появление вихрей Кармана в вихревых расходомерах, а распространение ультразвуковых волн может быть затруднено в обычных ультразвуковых расходомерах, что приведет к неисправности расходомера.
Вообще говоря, скорость потока может быть измерена без влияния пузырьков воздуха при использовании расходомера, который измеряет по методу Кориолиса. В последние годы ультразвуковые волновые расходомеры также начали использовать более сильные ультразвуковые сигналы для обеспечения адекватного распространения сигнала, даже если образуются пузырьки. Некоторые ультразвуковые расходомеры также могут нейтрализовать воздействие пузырьков воздуха или подавать сигнал тревоги при обнаружении пузырьков воздуха.
Для расходомеров, в которых используется стандартный смачиваемый электрод, изолирующие отложения внутри трубы могут сделать измерение невозможным. Обычные электромагнитные расходомеры также подвержены таким проблемам. Расходомеры, в которых используется емкостное обнаружение с электродами снаружи трубы, эффективно предотвращают подобные неблагоприятные воздействия. Электромагнитные расходомеры с полным проникновением обнаруживают жидкость снаружи трубы, обеспечивая стабильное обнаружение, даже если труба покрыта изолирующими отложениями.
Естественно, сильно загрязненные трубы потребуют очистки или другого обслуживания из-за потенциального неблагоприятного воздействия на оборудование.
Эффекты частых изгибов, разветвлений или изменений диаметра могут привести к неравномерной скорости потока жидкости. Это может привести к значительным ошибкам измерения. Для обеспечения равномерного распределения скорости необходимо предусмотреть прямой участок достаточной длины на входной стороне расходомера или датчика расхода. Этот прямой участок должен быть не менее чем в 5 раз длиннее диаметра пути потока или в 20 раз длиннее, если существуют сильные отклонения или вихревые течения. Если по-прежнему существуют значительные погрешности измерения, рассмотрите возможность установки клапана или апертуры.
При протекании жидкости по трубопроводу клапаны открываются/закрываются, а при работе подключенных насосов и другого оборудования могут возникать вибрации. Такие вибрации и другие шумы могут привести к ошибкам измерения.
Устройства вихревого типа Кармана и устройства Кориолиса часто подвержены влиянию вибраций и, вероятно, страдают от неправильных измерений. Однако электромагнитные и ультразвуковые устройства практически не подвержены влиянию вибраций. В частности, ультразвуковые расходомеры, способные передавать и принимать ультразвуковые волны на высоких частотах, менее подвержены вибрациям и шумам, что обеспечивает стабильное измерение расхода.
Щелкните здесь, чтобы перейти на сайт выбора расходомера. Введите свои данные, и эксперт по продукту вышлет вам список рекомендуемых деталей.
ВВЕДЕНИЕ В РАСХОДОМЕРЫ
ТИПЫ РАСХОДОМЕРОВ И ПРИНЦИПЫ
ИСТОЧНИКИ ПРОБЛЕМ ДЛЯ РАСХОДОМЕРОВ
ПОТЕРЯ ДАВЛЕНИЯ
ТРУБОПРОВОДНЫЕ ТЕХНИКИ
Получите помощь в решении проблем управления потоком, узнав о различных типах расходомеров и принципах, которые они используют.
Этот документ содержит важную информацию, такую как меры по устранению проблем, связанных с накипью, ржавчиной, шламом и другими факторами, а также то, как выбрать лучший расходомер для конкретных трубопроводов и жидкостей, чтобы избежать потенциальных проблем.
Технические руководства
Изучите основы использования расходомеров на заводах, факторы, которые могут привести к проблемам, и основные методы обеспечения стабильного управления потоком.
Технические руководства
Прочтите все о накладных ультразвуковых расходомерах, которые можно установить без простоя оборудования или работ по трубопроводу. Откройте для себя решения различных обычных проблем и получите подробную и понятную информацию о преимуществах накладных устройств.
Технические руководства
Как подготовить к зиме пустующий дом (что это такое и почему вы должны это сделать!)
ByDino Pelle
Вот как защитить свой дом и имущество от повреждения водой на тысячи долларов, пока вас нет дома.
Содержание
- Что такое подготовка к зиме?
- Как подготовить к зиме пустующий дом
- 1. Отключить основной водопровод
- 2. Слить воду из всех приспособлений и устройств
- 3. Убрать все аэраторы
- 4. Продуть воздухом водопроводные линии
- 904 Смыть туалеты
- 6. Залейте антифриз в канализацию
- 7. Используйте предупреждающие этикетки
- Ресурсы
- Заключительные мысли
- Позвоните 1-Tom-Plumber
Что такое подготовка к зиме?
Подготовка к зиме — это процесс отключения и удаления воды из водопроводно-канализационной системы здания для предотвращения повреждений от отрицательных температур.
Это не то же самое, что изоляция, которая заключается в обертывании сантехники, чтобы она оставалась прохладной летом и теплой зимой.
Как подготовить пустой дом к зиме
Существует множество мер предосторожности, которые вы можете предпринять, чтобы ваши водопроводные трубы не замерзли в сильные морозы. Но чтобы по-настоящему подготовить пустой дом к зиме, вам нужно следовать этим 7 инструкциям.
1. Отключите основной водопровод
Как вы, возможно, знаете, в вашем доме есть запорный клапан , расположенный внутри , который не дает воде течь в остальную часть вашего дома. Однако при подготовке к зиме пустующего дома вам необходимо отключить воду до того, как она дойдет до вашего дома.
Это можно сделать, попросив ваш город выйти и перекрыть подачу воды на улице. Они отключат вам воду с помощью специального инструмента, называемого ключом счетчика (и, возможно, гаечным ключом счетчика). Некоторые муниципалитеты разрешают вам сделать это самостоятельно, но сначала посоветуйтесь с ними.
Чтобы сделать это самостоятельно, все, что вам нужно, это правильный инструмент и разрешение.
Ключ счетчика — это специальный инструмент, позволяющий перекрыть подачу воды в дом. Это важный первый шаг в подготовке к зиме пустующего дома.
2. Слейте воду из всех приспособлений и приборов
Откройте краны всех приспособлений или приборов в вашем доме. Сюда входят смесители для раковины, смесители для ванны и душа, смесители для стирки и коммунальные услуги, наружные смесители (краны) и водонагреватели. Не забывайте о холодильнике, льдогенераторе, стиральных и посудомоечных машинах.
В процессе подготовки к зиме обычно не хватает водонагревателей. Но очень важно открыть слив водонагревателя и выпустить воду.
Не забудьте открыть все краны в доме, чтобы слить как можно больше воды из всех приборов.
3. Снимите все аэраторы
Аэратор — это экран, расположенный на кончике вашего крана. Он смягчает струю воды, а также делает ее более эффективной.
Вам понадобится гаечный ключ, чтобы снять корпус аэратора. Затем снимите аэратор с корпуса.
Аэраторы можно заменить, когда дом больше не пустует.
Снимите аэратор со всех кранов в вашем доме.
4. Вдуйте воздух в линии подачи воды
На данный момент вы отключили подачу воды, открыли все приспособления для слива воды и сняли аэраторы.
Теперь вам нужно заменить оставшуюся воду в трубах воздухом. Это также называется прокачкой сантехники. И это делается путем подключения воздушного компрессора к вашему счетчику.
Установите регулятор вашего воздушного компрессора на 75 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Клапан на вашем компрессоре даст вам правильное значение. Теперь включите подключенный воздушный компрессор и подождите, пока вся вода из всех ваших труб и приспособлений не будет удалена под давлением воздуха.
При использовании профессионального воздушного компрессора это обычно занимает около 20-30 минут. Использование низкокачественного воздушного компрессора может занять несколько часов.
Воздушный компрессор, такой как этот, является важным инструментом для замены воды в ваших трубах воздухом. Вот отличная статья о том, как эксплуатировать воздушный компрессор.
5. Спустите воду в туалете
Этот шаг очень прост. Просто обойдите все свои туалеты и смойте их один раз.
Не так много работы по дому проще, чем смыть унитаз.
6. Залейте антифриз в канализацию
Для этой части процесса важно знать, что в каждом доме есть две водопроводные системы:
- Питьевая система – (также называемая водопроводными линиями) для воды, используемой для питья или мытья
- Дренажная система – (также называемая канализационными линиями) для сточных или «грязных» вод
Шаги с 1 по 5 были сосредоточены на подготовке к зиме водопроводных сетей в вашем пустующем доме. Этот 6-й шаг будет посвящен подготовке дренажной системы к зиме.
Поскольку вы не можете надувать воздух в свою дренажную систему, вам необходимо подготовить их к зиме, добавив антифриз.
И вам понадобится очень много. Среднему дому может понадобиться 15-20 галлонов. Вы можете заказать нетоксичный антифриз онлайн поштучно, чтобы немного сэкономить.
Залейте 1/2 галлона антифриза в слив всех приспособлений в вашем доме, кроме унитазов. Для туалетов добавьте 1/2 галлона в резервуар (не в чашу). Затем смойте унитаз. Для старых малоэффективных туалетов добавьте 1 галлон в бачок, а затем смойте.
Не забудьте также залить антифризом стоки в подвале. Все стоки в полу должны быть залиты стандартными 1/2 галлона антифриза. Вы можете использовать полный галлон, если хотите.
Убедитесь, что вы заливаете нужное количество нетоксичного антифриза в канализацию и туалетные бачки.
СОВЕТ #1: Убедитесь, что вы покупаете и используете нетоксичный антифриз. Вы узнаете, что он нетоксичен, потому что он розовый, а не синий.
СОВЕТ #2: Не заливайте антифриз в дренажный насос. Вместо этого снимите шланг, который соединяется с выпускной трубой.
Настоящая подготовка дренажного насоса к зиме может быть сложной задачей, поэтому лучше всего поговорить с местным сантехником, которому доверяют, с опытом подготовки к зиме пустующих домов и коттеджей.
Подготовка пустующего дома к зиме требует много антифриза. Вы можете купить нетоксичный антифриз упаковками по 6 штук, чтобы сэкономить деньги.
7. Используйте предупредительные этикетки
Мы часто просим членов семьи и соседей проверять наши дома, пока нас нет. Но это может привести к собственному набору проблем.
Чтобы избежать их, наклейте стикеры на все свои светильники, чтобы предостеречь помощников из лучших побуждений от случайного включения подачи воды к любому из них. Одно это действие может спасти вашу собственность от катастрофы, вызванной водой.
Не забудьте разместить предупреждения на всех приборах, чтобы кто-то по ошибке не воспользовался ими, пока вас нет.
Ресурсы
- Как подготовить дом к зиме для полной защиты
- Подготовка наружного крана к зиме с помощью незамерзающего крана
- Как изолировать открытые водопроводные трубы
- Предотвратить повреждение труб водой от замерзания
3
