Сколько трубы на 1 м2 теплого пола.

Труба диаметром 16 мм – классический вариант для водяного теплого пола. Лучшие материалы – медь и металлопластик. Способы укладки – змеевик и улитка. Расход трубы – от 4 до 10 метров на 1 кв.м.

Теплый водяной пол

Теплый пол

Теплый пол – это способ обогрева жилого помещения, при котором отопительным прибором является пол.

Существует:

— водяной пол,

— электрический пол.

Укладка труб

Принцип работы

Принцип работы теплого водяного пола не отличается от обычных батарей:

— Из котла горячая вода протекает по трубам, нагревает их.

— Остыв, вода через обратку возвращается в котел для нагрева.

Различие в том, что батареи отдают тепло непосредственно окружающему воздуху, а теплый пол нагревает комнату через бетонную стяжку.

Монтаж водяного теплого пола

Плюсы и минусы

Теплые полы приобретают все большую популярность.

Это объясняется их преимуществами:

1. Экономия средств на коммунальные услуги.
2. Монтаж не требует специального оборудования.
3. Длительный срок эксплуатации.
4. Помещение имеет эстетический вид, не возникает проблем при расстановке мебели.
5. Теплые полы становятся идеальным местом для детских игр.
6. Легко регулируется температура теплого пола.

Водяной теплый пол

Но есть у теплых полов и отрицательные качества:

• значительные затраты на установку;
• монтаж отопление требует поднятия пола на несколько сантиметров;
• возникает необходимость в напольном покрытии;
• осложняется ремонт такого оборудования;
• трудно определить место, где возникла неисправность.

Монтажные работы

Для какого помещения подойдет?

Теплые полы можно установить в:

— офисе,

— жилом помещении,

— на даче,

— в частном доме,

— в гараже.

Укладка труб для водяного пола

Виды теплых полов

Деление систем отопления теплыми полами производится в зависимости от типа переносчика тепла.

1) Теплые полы с водяным теплоносителем

В большинстве случаев являются единственным источником обогрева квартиры, частного дома или коттеджа.

2) Теплые полы с электрическим теплоносителем

Чаще служат дополнительным источником тепла в отдельных комнатах.

Водяной пол в разрезе

Водяной пол

Перенос тепла в такой системе отопления осуществляет водой, циркулирующей по трубам.

Трубы монтируются под напольным покрытием с использованием бетонной стяжки.

Вода нужной температуры подается от котла или центрального отопления.

Система теплого пола

Электрический пол

В электрических полах носителем тепла служит электрический ток.

Сейчас наиболее популярны три варианта такого способа обогрева:

— Теплый пол, где теплоносителем является греющий кабель.

— Пол с термоматами.

— Теплые полы с инфракрасным пленочным покрытием.

Подготовка к работе

Электро-водяной пол

Такая система отопления отличается тем, что она соединяет и водяной теплый пол и электрический.

Но при таком отоплении не предусмотрено использование нагревательного котла и циркуляционного насоса.

Комфортная температура

Водяной теплый пол

Это хороший вариант отопления загородных домов и коттеджей.

На полу или настиле монтируются трубы, по которым происходит циркуляция горячей воды.

Трубы фиксируются с помощью бетонной стяжки и закрываются напольным покрытием.

Комфорт для ног

Выбор материала трубопровода

В качестве материала для трубопровода можно использовать несколько вариантов.

1) Медь

Отличительная черта — высокая прочность трубопровода и длительность использования.

Медь устойчива к механическим воздействиям и к поражению ржавчиной. Размах выдерживаемой температуры: от — 100°С до +250°С.

Медные трубы

2) Металлопластик

Этот материал обладает прекрасными характеристиками:

— долговечен,

— устойчив к коррозии,

— не изменяет своих свойств при воздействии химически агрессивной среды,

— имеет небольшой вес.

Но он требует осторожности во время монтажа, так как частые нагревы и охлаждения способствуют ослаблению крепежа.

Трубы из металлопластика

3) Полипропилен

Это достаточно долговечный материал, имеющий невысокую цену.

Но в отоплении применяется довольно редко, так как он очень жесткий, его трудно сгибать.

Полипропиленовые трубы

Диаметр трубопровода

Размеры отапливаемого помещения не играют существенной роли при выборе комплектующих для трубопровода.

Для отопления жилого помещения обычно используют трубу диаметром 16 мм.

Труба на 16 мм

Температура пола в помещениях

Температура теплых полов должна поддерживаться на уровне, когда в помещении комфортно проживать.

По санитарным нормам это 55С.

В реальной жизни температура колеблется в интервале от 35°С до 45°С.

Слои теплого пола

Температура теплоносителя

Для расчета необходимой температуры носителя тепла, следует принимать в расчет:

— разницу между температурой на входе в обогревательную систему и температурой обратки,

— расстояние от входа в систему отопления до ее выхода,

— расстояние между рядами труб,

— скорость прохождения воды по трубам.

Слои теплого пола

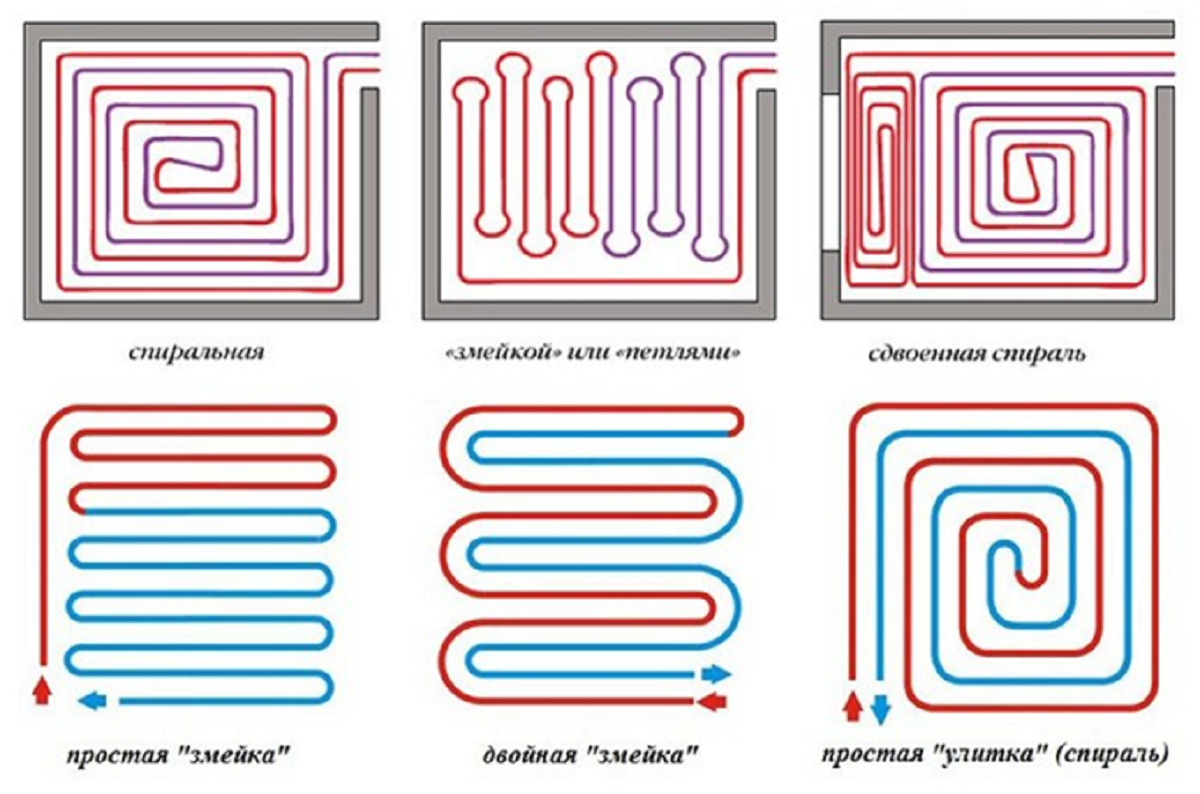

Типы укладки труб

Существуют три способа укладки труб при монтаже теплых полов:

1) в форме змеевика

Трубопровод монтируется петлями.

Такой способ удобен в тех помещениях, которые разделены на температурные зоны.

2) в форме двойного змеевика

Трубы обратки располагаются рядом с трубами вхождения теплоносителя. Такой способ чаще всего применяют в угловых комнатах.

3) в форме улитки

Подающие трубы и обратка монтируются по всему периметру отапливаемого помещения.

Монтаж начинается по периметру стен и заканчивается в центральной части комнаты.

Способы укладки труб теплого пола

Расстояние между трубами теплого пола (шаг укладки)

При монтаже трубопровода расстояние между рядами труб, диаметр которых 20 — 36 мм, может быть:

• 10 — 15 см;
• 20 — 25 см;
• 30 см.

Монтажные работы

Расход трубы для теплого пола на 1 м2

Чтобы рассчитать количество труб, необходимых для системы отопления теплыми полами, необходимо знать:

— диаметр трубы,

— шаг, на который ее укладывают.

Укладка труб

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м.

При таком расчёте длина шага трубы будет составлять до 20 см.

Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

Монтаж трубы

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно.

Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 м.
• При значении 15 см – 6,7 м.
• При шаге 20 см – 5 м.
• При шаге 25 см – 4 м.

Предельно-допустимым расстоянием может быть значение в 30 см.

Но важно понимать: чем больше размер шага, тем меньше эффективность системы отопления.

Слои пола

Наши интересные статьи:

Теплый пол электрический

Теплый пол под плитку

Труба для теплого пола

Как рассчитать материалы на водяной теплый пол, расчет теплого пола. Сколько понадобиться трубы и крепежа?



Как рассчитать материалы на водяной теплый пол, расчет теплого пола. Сколько понадобиться трубы и крепежа?

Работаем без выходных 24/7

6:00 — 23:00

Терморегулятор в подарок

При покупке от 2900 грн.

Скидки льготникам

Пенсионеры, многодетные семьи и т.д.

Бесплатная доставка

При сумме заказа от 1000 грн.

• Home

• Как рассчитать материалы на водяной теплый пол?

Топ 5 статтей

1. Обзор стоимости теплых полов за м2, стоимость монтажа
2. Монтаж электрического и водяного теплого пола своими руками
3. Какой теплый пол лучше
4. Какое напольное покрытие можно использовать для теплого пола?!
5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

Скачать инструкцию по водяному и электрическому ТП

Скачать розничный прайс по ТП

• Популярные
• Хиты продаж

Для расчета первую очередь нужно понимать цели — теплый пол будет как основное отопление или как вспомогательное. Если теплый пол основное отопление — покройте от 65-70 % площади помещения.

При основном отоплении труба понадобиться в количестве 7 – 8 погонных метров на квадрат, при вспомогательным – 5 погонных метров на квадрат.

 Кроме прочего не забываем о стяжке

 Далее вам понадобиться

коллектор в сборе

(две балки, одна с расходомерами вторая с кранами + крепеж, смесительный узел, циркуляционный насос, термоголовка с датчиком, евроконуса, автоспускник воздуха)

В сборе с насосом:

— Коллектор устанавливаеться либо во внутреннем либо в наружном коллекторном шкафу (1 контур это на 80-100 м/п трубы максимум, или до 15 м2)

— Так же вам понадобиться демпферная лента (укладывается по стене, по периметру комнаты)

— На пол нужно уложить теплоизоляцию (пенополистирол или пенопласт 35 ка), перед этим если первый этаж, позаботьтесь о гидроизоляции

— На пенопласт нужно уложить фольгу с разметкой 40-50 микрон (нужно брать немного больше чем площадь помещения, укладывается в внахлест)

— Труба крепиться либо на армированную сетку либо якорями на пенопласт (якорной скобы нужно 3-4 шт на м\п трубы. ), если труба укладывается на стяжку в качестве крепежа может выступать монтажная планка — 4 шт на м2

— Далее заливается стяжка с пластификатором и фиброй 5-7 см

— Теплый пол можно запускать только через 28 дней, после армировки стяжки

Вспомогательные материалы:

Не забывайте все проверять перед заливкой стяжки

   Чтобы узнать как рассчитать площадь под теплый пол, прочтите эту информацию

Схема установки отопления водяным теплым полом

Основная схема

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.
