Устройство однорычажного смесителя для кухни, принцип работы

Содержание:

1. Особенности устройства однорычажного смесителя для кухни
2. Составляющие элементы однорычажного смесителя
3. Запорные элементы – главные детали устройства однорычажного смесителя для раковины
4. Трудности эксплуатации
5. Основные этапы и особенности ремонта
6. Важные нюансы, возникающие во время ремонта
7. Как разбирается однорычажный смеситель?
8. Разборка дискового смесителя
9. Разборка шарового смесителя
10. Профилактика возникновения поломок

Кран с двумя вентилями, имеющими маркировку «hot» и «cold» или красные/синие индикаторы, для большинства людей считается наиболее привычным видом сантехники. Такие изделия способны украсить мойку как на кухонном пространстве, так и ванной.

С недавнего времени на рынке предлагается стильная альтернатива классическому варианту. Модный сантехнический прибор – смеситель однорычажного типа. Он привлекает внимание не только своей «непохожестью» на другие модели, но и практичностью эксплуатации, простотой управления.

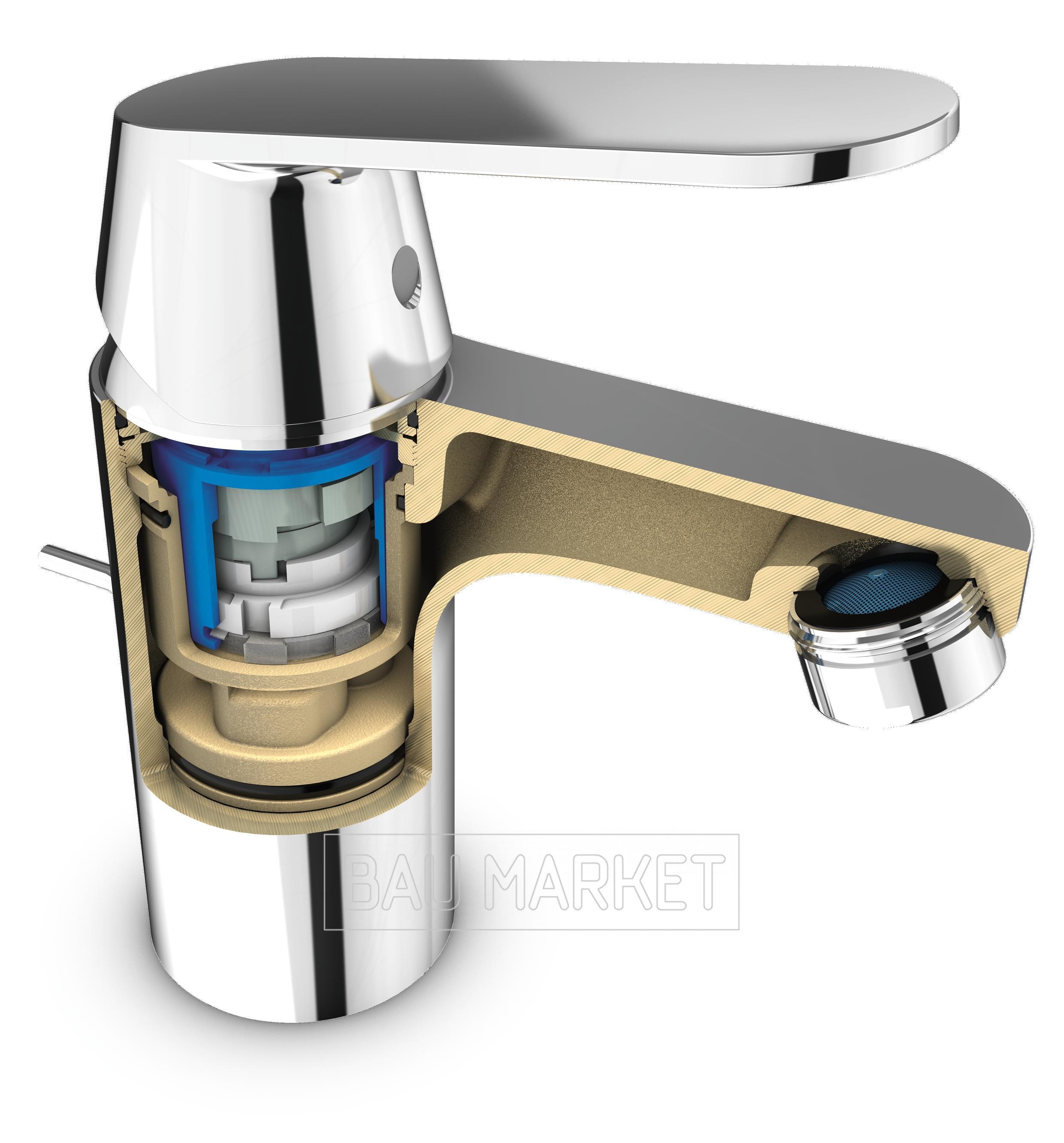

Особенности устройства однорычажного смесителя для кухни

Ключевая составляющая такого крана – рычаг, сочетающий в себе опции двух вышеописанных головок. Универсальность такого подхода заключается в том, что с помощью данного нехитрого устройства можно регулировать не только температуру жидкости (поворачивая рычаг направо или налево), но и напор струи (перемещая вверх и вниз). Объединяя эти простые движения, любой пользователь может практически машинально, и за считанные секунды создать для себя подходящую температуру и силу струи.

Назад к содержанию

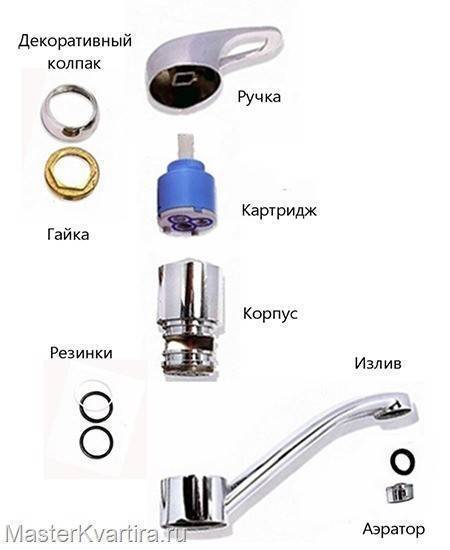

Составляющие элементы однорычажного смесителя

• Корпус. Для его изготовления могут быть использованы различные материалы.
• Излив. В зависимости от модели, а также назначения и расположения, может подразделяться по показателям высоты на низкой, высокой и средней величины.
• Переключатель. Это регулирующий элемент или рычаг, позволяющий путем совершения простых движений изменять температуру, а также силу водной струи.
• Картридж. Устройство для изменения параметров потока жидкости.

Помимо основных составляющих, в одновентильных приборах применяются более мелкие, так называемые служебные элементы. Основное предназначение таких приспособлений – повышение функциональности сантехники и комфортность использования во время мытья. Аэраторы насыщают струю воды, выливающейся из крана, кислородом. Встроенные дозаторы облегчают подачу жидкого средства для мытья рук или посуды.

Назад к содержанию

Запорные элементы – главные детали устройства однорычажного смесителя для раковины

В этих модификациях используются два варианта узлов, предназначенных для регулировки потока жидкости. Стоит изучить их более подробно.

Изделия, оснащенные рычагом с механизмом шарового типа

В основе этой конструкции находится шар из нержавейки, оснащенный отверстиями, а также элементами крепежа, помогающими зафиксировать гильзу с размещенным внутри нее шариком на общей конструкции. Перемещение отверстий осуществляется рычагом, приводимым в движение путем совершения несложных манипуляций. С помощью таких действий происходит перекрытие или открытие пути для холодного либо горячего потока воды. Такие особенности помогают кранам этого типа стойко переносить гидравлические удары.

Однако, при всех положительных моментах, конструкция не лишена ряда существенных недостатков, среди которых:

• высокая стоимость;
• возможность образования накипи во время длительного пользования, оседание ее на шаровом элементе;
• быстрый выход из строя резиновых прокладок вследствие повышенного напора и частого использования;
• сложность выполнения ремонта сантехники, при котором довольно часто приходится демонтировать старый сантехнический прибор и искать для него новую альтернативу.

Эти ощутимые недостатки устройства рычажного смесителя привели к снижению популярности и к тому, что продукция такого типа стала все реже использоваться. Сегодня шаровые краны практически полностью заменили вентильные модели, вытеснив с рынка своих конкурентов.

Дисковые однорычажные смесители

Такой кран по праву считается одной из самых востребованных и популярных как у рядовых обывателей, так профессионалов. Объясняется это универсальностью устройства. В основе конструкций лежат дисковые картриджи из керамики. Такой элемент представляет собой цилиндр (чаще всего синего цвета), внутри корпуса которого заключены две пластины белого цвета из зашлифованной керамики.

Простые действия пользователя приводят в движение рычаг, который, в свою очередь, перемещает одну из встроенных пластин. Совпадение отверстий на верхнем и нижнем элементе открывает путь для потока жидкости к изливу. Несовпадение отверстий становится непреодолимым препятствием на пути жидкости, не позволяет ее попасть в кран.

К преимуществам этой модели можно смело отнести:

• относительно невысокую стоимость;
• более легкий ремонт, в ходе которого допускается замена картриджей;
• устойчивость к образованию накипи.

Недостатком этого устройства можно назвать повышенную чувствительность к присутствию посторонних частиц в воде, скачкам давления и гидравлическому удару.

Назад к содержанию

Трудности эксплуатации

У любой вещи есть свой срок эксплуатации. Смесители (независимо от их конструкции) не являются исключением. На продолжительность сильно влияют такие показатели как качество воды, частота и интенсивность применения, а также материал. Самыми распространенными проблемами являются:

• Трещины на корпусе, которые возникают вследствие некачественного исполнения в заводских условиях, использования дешевого материала или при некорректной установке.
• Засорение аэратора, частой причиной которого является низкое качество жидкости, приводящее к накоплению посторонних частиц.
• Выход из строя резиновых прокладок в связи с интенсивным использованием и установкой слишком сильного водного потока.

Предотвратить большинство проблем может профилактическое обслуживание сантехники. Существенно продлить срок эксплуатации поможет периодический полный разбор, осуществляемый один раз в 2 года. Тщательная промывка составляющих механизма, извлечение застрявших частиц и замена старых прокладок на новые детали будут явно нелишними манипуляциями.

Назад к содержанию

Основные этапы и особенности ремонта

Для осуществления качественного ремонта требуется разобрать кран, не вынимая его из раковины. Во время восстановления кухонного излива его разбирают не полностью. Полный демонтаж крана со снятием рукояток и шланга, а также с откручиванием фиксирующих гаек, требует от мастера не только профессиональных навыков, но и использования специального инструмента, качественных комплектующих.

Основной инструментарий, используемый для выполнения ремонта:

• Разводной ключ. С его помощью происходит откручивание гаек и демонтаж гибкой подводки;
• Гаечный ключ с плоской формой;
• Отвертка с крестообразным профилем для снятия ручки.

Назад к содержанию

Важные нюансы, возникающие во время ремонта

В ходе проведения ремонтных работ и извлечении смесителя из раковины либо мойки, а также снятии шлангов, зачастую на их поверхности обнаруживается толстый слой известкового налета или ржавчины. Следует постараться избавиться от них, обработав специальными средствами. Такой подход уменьшит загрязнение поверхностей, улучшит условия работы, облегчит демонтаж и последующий монтаж.

Устанавливаемые прокладки исключают необходимость монтажа вспомогательных уплотнителей. Осуществляя замену устаревшего и поврежденного оборудования, лучше пользоваться современными изделиями с оплеткой из нержавейки и штуцерными гайками, изготовленными из меди либо латуни.

Назад к содержанию

Как разбирается однорычажный смеситель?

При извлечении испорченного элемента и замене его на новый аналог требуется разобрать полностью всю конструкцию. Алгоритм совершения манипуляций достаточно прост, но требует от мастера аккуратности, соблюдения основных требований, знания устройства однорычажного смесителя для ванной.

Назад к содержанию

Разборка дискового смесителя

Дисковые изделия разбираются отверткой и ключом-шестигранником. Следует соблюдать четкую последовательность действий:

• До начала всех работ необходимо отключить всю воду. Достигается это простым перекрытием трубы. Только после этого стоит приступать к выполнению ремонтных работ.
• Далее следует извлечь заглушку. На помощь в данном случае придет крестовая отвертка.
• Шестигранным ключом следует открутить винтовую деталь, используемую для соединения рычага и штока.
• После этого без особых усилий снимается вручную рычаг. Далее наступает черед гаек (зажимной и керамической), фиксирующие верхнюю пластину.

Выполнение всех таких действий открывает доступ к диску. После его извлечения в образовавшееся пространство вставляют неиспользованный картридж, регулируя положение и отслеживая правильность расположения отверстий. Выполнив все этапы и собрав конструкцию, необходимо удостовериться в корректности сборки. Этот заключительный этап является очень важным, проверяется обычной подачей воды.

Назад к содержанию

Разборка шарового смесителя

В целом процесс выполняется идентично разборке дисковой модели, однако существует ряд определяющих особенностей. После перекрытия воды демонтируется декоративная заглушка, вслед за винтом устраняется удерживающая гайка, помогающая крепить механизм крана в правильном положении. Особенность шаровых изделий состоит в том, что поломка шарового изделия требует замены целиком. Частичный ремонт целесообразен лишь в ряде ситуаций: замена прокладки или засорение посторонними частицами.

Капающая из крана жидкость является свидетельством наличия неполадок с подкладкой. Для ее замены необходимо предпринять ряд несложных действий:

1. Выкрутить винт и снять рычаг. 2. Достать соединение из резьбы, после чего открутить винт отверткой. Очистить деталь от налета. Для этого не требуется выполнения сложных манипуляций или использования специальных средств. Достаточно просто протереть деталь мягкой ветошью. Хорошим вариантом будет применение микрофибры. 3. Извлечь шар, а затем вынуть прокладки с нарушенной целостностью, заменить расходники на новые элементы. 4. Вставить шарик обратно, а уплотнитель закрепить гайками. 5. Поставить рычаг, зафиксировать все детали винтом.

Тонкая струя жидкости, выливающейся из крана, даже при установке максимального напора свидетельствует о засорении. Порядок действий в данной ситуации сводится к совершению простых базовых шагов:

• Открутить гайку на изливе;
• Достать сетку, удалить возможные застрявшие частицы, досконально промыть ее проточной водой;
• Установить чистую деталь на место и дополнительно зафиксировать гайкой.

Если все предпринятые действия не увенчались успехом, следует задуматься о замене смесителя.

Назад к содержанию

Профилактика возникновения поломок

Выполненная вовремя профилактика позволит существенно сэкономить денежные средства, т.к. любые предпринятые профилактические меры обходятся гораздо дешевле полноценного ремонта, сопряженного с покупкой и заменой деталей. Профилактические действия, которые позволят заметно продлить срок службы сантехники:

• Регулярный тщательный визуальный осмотр;
• Установка фильтра, заметно улучшающего состояние воды;
• Исключение источника повышенной влажности в помещении, где установлен смеситель.

Изучение инструкции и устройства поворотного смесителя перед началом любого ремонта, в большинстве случаев связанного с заменой деталей, заметно облегчит задачу и ускорит процесс. Важно помнить, что любые соединительные узлы во избежание протечек необходимо тщательно герметизировать с применением специальных составов или фум-ленты.

Чтобы избежать бытовых трудностей, досадных недоразумений и лишней траты денег на ремонт, следует максимально серьезно подойти к подбору сантехнического оборудования. Не нужно приобретать краны из сплавов алюминия и кремния, т. к. они слишком быстро ломаются. Более предпочтительны модели от известных производителей. Здесь корпус у однорычажных смесителей может быть из латуни, меди и хромированной стали.

Однорычажный смеситель – универсальная сантехника, позволяющая при совершении минимума действий максимально эффективно регулировать напор и температуру жидкости. Особенности прибора подразделяют их на изделия картриджного и шарового типа. Эти разновидности удобны в эксплуатации, обладают хорошими показателями прочности, надежности и экономичности. Ремонт и обслуживание таких устройств выполняются довольно легко. Все проблемные элементы можно легко починить, отмыть либо поменять на новые детали.

Назад к содержанию

Как отремонтировать смеситель своими руками

20 января 2020

Ликбез

Сделай сам

Узнайте, как исправить все виды протечек и решить проблему слабого напора.

Как устроен смеситель

Несмотря на разнообразие дизайна и материалов, все смесители имеют одинаковую конструкцию. С одной стороны корпуса подводятся шланги горячей и холодной воды, а с другой располагается подвижный или неподвижный излив с аэратором и одна или две рукоятки для управления подачей воды.

Фото: public domain / Pinterest

Внешне разница заключается в количестве вентилей. В однорычажных моделях напор воды регулируется подъёмом ручки, а температура — поворотом влево‑вправо. В двухвентильных поток настраивается откручиванием маховика, температура же изменяется путём большего или меньшего открытия того или иного вентиля.

Ключевое отличие состоит в запорном устройстве, перекрывающем воду: в одноручковых смесителях это картридж, в двухвентильных — резиновые или металлокерамические кран‑буксы. В картриджах поток перекрывается парой керамических пластин, в кран‑буксах используются такие же или резиновая прокладка.

Почему смеситель ломается

Если не считать засоряющихся отложениями и мусором аэраторов, все неисправности смесителей связаны именно с запирающим механизмом. Такие поломки легко устраняются заменой картриджей либо кран‑букс в сборе, однако при желании или необходимости детали достаточно просто починить.

Чаще всего неполадки случаются по причине низкого качества приборов, а также из‑за преждевременного износа сальников, прокладок и других уплотнительных материалов от воздействия жёсткой воды.

Как разобрать смеситель для ремонта

Для починки любой неисправности придётся разобрать смеситель, чтобы получить доступ к проблемным деталям. Это не так уж и сложно.

Однорычажные модели

1. Приостановите подачу воды на смеситель и откройте кран для сброса давления и слива остатков.
2. Постелите в раковину тряпку, чтобы не повредить её поверхность инструментом и не потерять случайно упавшие мелкие детали.
3. Подденьте тонкой отвёрткой заглушку на рукоятке и посмотрите на тип крепёжного винта под ней: он может быть под отвёртку или под шестигранник 3 мм.
4. С помощью соответствующего инструмента ослабьте винт и снимите рукоятку, потянув её вверх. Если она не поддаётся — аккуратно покачивайте из стороны в сторону.
5. Рукой отверните декоративную гайку. На старых смесителях для этого сначала, возможно, придётся хорошенько смочить её уксусом или WD‑40, чтобы растворить накипь.
6. Ключом на 27 или 30 мм отверните и снимите прижимную гайку картриджа. Если не поддаётся, лучше воспользоваться торцевым ключом или головкой. При необходимости предварительно залейте гайку уксусом, лимонной кислотой или WD‑40.
7. Потяните картридж на себя и извлеките его.
8. Сборка осуществляется в обратном порядке.
9. Чтобы снять аэратор — найдите две скошенные грани на корпусе и выкрутите деталь разводным ключом.
10. Для снятия излива отверните гайку на нём и потяните на себя.

Двухвентильные модели

1. Заверните краны на входе в смеситель и откройте его, чтобы сбросить давление и убрать остатки воды.
2. Заткните слив, а лучше положите в раковину тряпку. Это не даст деталям упасть в канализацию и сохранит поверхность от царапин.
3. Подцепите ножом или другим тонким предметом пробки на рукоятках и вытащите их. В некоторых моделях эти крышки имеют резьбу и выкручиваются против часовой стрелки.
4. Отвёрткой выкрутите крепёжные винты, а затем снимите ручки. Если они не снимаются, подденьте их снизу губками ключа и нажмите на манер рычага. Дополнительно смочите резьбу штока уксусом, лимонной кислотой или WD‑40. В крайнем случае рукоятки можно сломать и заменить новыми (они есть в продаже).
5. С помощью разводного ключа отверните кран‑буксы и достаньте их со своих мест. Если не получается, залейте резьбу любой жидкостью для растворения накипи и оставьте на некоторое время. При откручивании придерживайте корпус смесителя вторым ключом, обернув его тряпкой.
6. После ремонта соберите всё в обратной последовательности.
7. Для снятия аэратора выкрутите его разводным ключом против часовой стрелки.
8. Чтобы снять поворотный излив, отверните гайку на нём и аккуратно потяните на себя.

Как устранить общие поломки смесителей

Плохо льётся вода

Основная причина нестабильного напора, особенно если проблема наблюдается только на одном из смесителей в доме, — забитая сетка аэратора. Это устройство находится на конце излива и рассекает поток, насыщая его воздухом, что позволяет экономить воду и избавляет от брызг. Со временем аэратор засоряется ржавчиной, различными отложениями, и тогда вода начинает литься тонкой струйкой или брызгать в сторону.

Способ 1. Очистите сетку

Аэраторы бывают двух видов: с наружной и внутренней резьбой. Первые наворачиваются на сам излив, вторые вкручиваются в него.

Рассекатель с наружной резьбой снимите, просто отвернув рукой против часовой стрелки. Если не поддаётся, попробуйте обернуть корпус тряпкой или воспользоваться трубным ключом, но без фанатизма. Деталь с внутренней резьбой открутите разводным или рожковым ключом, взявшись за две плоские грани на корпусе.

Кадр: @Plumber/YouTube

В запущенных случаях сначала очистите резьбу от известкового налета и других отложений. Для этого оберните аэратор смоченной в уксусе или лимонной кислоте тряпкой. Можно налить жидкость в крышку от пластиковой бутылки, надеть её на рассекатель и, примотав скотчем, оставить на 20–30 минут.

После снятия аэратора разберите его, поддев сеточку и пластиковую вставку острым ножом или тонкой отвёрткой. Положите детали в ёмкость с уксусом на 15–20 минут, а затем очистите старой зубной щёткой и промойте под струёй воды.

Соберите всё в обратном порядке: вставьте сеточки в корпус аэратора, а затем установите его в излив, завернув от руки и затянув совсем чуть‑чуть ключом.

Способ 2. Замените аэратор

Если не хочется заморачиваться, можно просто заменить рассекатель новым, особенно если он есть под рукой. Стоит деталь недорого, и всегда можно держать несколько запасных для таких случаев. Просто выкрутите аэратор, как описано выше, и замените новым.

Вода подтекает по изливу

На смесителях с поворотным изливом это соединение герметизируется резиновым кольцом. Со временем оно изнашивается, перестаёт уплотнять узел и в этом месте начинает капать, а затем и подтекать вода. Решается проблема заменой этого самого колечка, которое стоит копейки и продаётся в ремкомплектах для починки смесителей.

Поворотные изливы можно разделить на два типа. В одних «гусак» прикручивается к смесителю гайкой или вставляется в него и фиксируется винтом. В других — является подвижной частью корпуса и для снятия требует демонтажа смесителя.

На моделях с гайкой отверните её от руки или с помощью ключа и потяните на себя. Заклинившее от накипи соединение предварительно отмочите в уксусе или лимонной кислоте. Далее шилом или другим тонким предметом подденьте и вытащите резиновое кольцо. Подберите в магазине аналогичное, замените и соберите всё в обратном порядке.

Если подходящего кольца под рукой нет, можно подмотать в паз, куда оно ложится, один‑два витка сантехнической нити или ФУМ‑ленты — это увеличит диаметр прокладки, она будет прилегать плотнее и даст необходимую герметичность.

Смеситель, где излив является нижней частью корпуса, для ремонта придётся снять с раковины. Как это сделать, подробно рассказано в этой статье. Если коротко, то перекройте воду, снимите гибкие подводки, а затем крепёжную скобу или гайки и вытащите смеситель.

Далее рукой открутите декоративную гайку, которая удерживает вращающийся излив. Возможно, придётся отмочить известковый налёт уксусом или лимонной кислотой и прибегнуть к помощи разводного ключа, обернув его губки тряпкой или резиной. Уберите фторопластовую шайбу и снимите излив, потянув на себя.

Кадр: @Igor Vasilyevich / YouTube

Подденьте два резиновых кольца и замените новыми. Не перепутайте: обе прокладки должны быть обращены широкой частью конуса друг к другу. Соберите все в обратном порядке.

Можно также подмотать в пазы резинок по паре витков ФУМ‑ленты или сантехнической нити. Это сделает прокладки толще и предотвратит течь.

Сломалась рукоятка

В продаже есть масса недорогих универсальных маховиков, которые подходят для любых типов картриджей и кран‑букс. Подбор и замена рукояток не составляют особой сложности.

Главная трудность состоит в том, чтобы снять сломанную ручку. Да и то не всегда, а лишь на старых и дешёвых смесителях. И здесь на помощь приходят уксус или лимонная кислота, растворяющие налёт. В крайнем случае рукоятку можно попытаться аккуратно сломать, раздавив ключом.

Подденьте декоративную пробку, открутите крепёжный винт и снимите маховик. Купите в магазине новый, использовав сломанный в качестве образца, и установите на положенное место.

Как отремонтировать однорычажные смесители

Вода течёт из‑под рукоятки

Эта протечка происходит из‑за неплотного прижима картриджа к внутренней поверхности корпуса смесителя. Причина в износе и отложениях известкового налёта. В таких случаях иногда спасает подтяжка прижимной гайки. Если это не помогает, то проблему решает замена картриджа.

Способ 1. Подтяните гайку картриджа

Кадр: @GROHE Россия / YouTube

Разберите смеситель. Снимите его рукоятку и декоративную гайку. Возьмите разводной ключ (а лучше торцевой или головку) и попытайтесь подтянуть латунную гайку в корпусе. Не переусердствуйте, чтобы не сломать её или сам картридж. После каждой попытки открывайте воду и проверяйте течь.

Способ 2. Поменяйте картридж

Если подтягивание гайки не принесло результата, остаётся только заменить картридж. Делается это просто: нужно лишь разобрать смеситель, купить в магазине новый элемент по его артикулу или использовав старый как образец, а затем вставить новый картридж и собрать конструкцию в обратном порядке.

Вода не перекрывается полностью, ручка заедает или скрипит

Типичные неполадки однорычажных смесителей: рукоятка туго и со скрипом передвигается, а при закрытии вода продолжает подкапывать или течь тонкой струйкой. Все эти проблемы вызваны износом механизма картриджа и решаются только его заменой.

При желании, конечно, можно разобрать деталь, почистить налёт и смазать механизм — это на какое‑то время продлит ему жизнь. Но картридж считается расходником и стоит недорого, поэтому проще и быстрее заменить его новым.

Как отремонтировать двухвентильные смесители

Неисправности смесителей с двумя ручками отличаются в зависимости от того, какие кран‑буксы в них установлены. Определить это довольно просто: если маховик вращается всего на четверть или половину оборота — букса металлокерамическая, если на несколько оборотов — резьбовая.

Все неполадки двухвентильных смесителей легко решаются заменой кран‑букс. К счастью, поломки возникают из‑за выработки шайб и резинок, починить которые не составит особого труда.

Как и картриджи, кран‑буксы стоят недорого и продаются в любом хозяйственном магазине. Если не хотите заморачиваться — просто замените их. Если же есть желание немного повозиться и почувствовать себя настоящим сантехником — попробуйте починить деталь. Это не сложно.

Металлокерамические кран‑буксы

Вода не перекрывается полностью

В конструкции кран‑буксы есть фторопластовая шайба, которая используется как прокладка между металлическими частями буксы. Со временем она стирается и становится тоньше. От этого шток поднимается вверх, зазор между керамическими пластинами увеличивается и вода продолжает течь, даже если они перекрыты. Заменив шайбу более толстой, можно полностью решить проблему.

Способ 1. Замените шайбу

Разберите смеситель и извлеките кран‑буксу. Снимите резинку и достаньте керамическую пару. Подденьте отвёрткой или другим тонким предметом стопор сверху кран‑буксы и вытащите шток. Тонкая белая шайбочка и есть та самая деталь, которую нужно заменить.

Для этого можно использовать любые подручные материалы. Вот самые популярные и проверенные варианты, которые могут послужить заменой:

• Медная шайба 10 × 13 × 1 мм или 10 × 14 × 1 мм (они продаются в автомагазинах и на AliExpress).
• Колечко, согнутое из проволоки толщиной 1 мм (можно взять из одножильного медного кабеля сечением 0,75 мм²).
• Пластиковое кольцо, отрезанное острым ножом от катушки ниток или одноразового шприца объёмом 2 или 3 мл.

Наденьте импровизированную шайбу на шток, соберите кран‑буксу в обратном порядке и установите в смеситель. Кольцо из проволоки или пластика прослужит полгода‑год, а медная шайба будет работать, можно сказать, вечно.

Способ 2. Поменяйте кран‑буксу в сборе

Разберите смеситель, достаньте старую кран‑буксу и подберите такую же в магазине. Установите новую деталь на положенное место и соберите всё в обратном порядке.

Вода течёт из‑под маховика

Протечки не из самого смесителя, а из‑под его рукоятки говорят об износе уплотнительных колец — они стали тоньше и пропускают воду по штоку. Выхода три: заменить кран‑буксу в сборе, поменять только кольца или подмотать под них что‑то.

Способ 1. Замените резиновые кольца

Кадр: @Russian Hobby / YouTube

Разберите смеситель и кран‑буксу, как описано выше. С помощью шила, отвёртки или другого тонкого предмета подденьте колечки на штоке и замените их новыми. Можно найти такие же в ремкомплектах для смесителей или снять с фитингов металлопластиковых труб.

Соберите кран‑буксу в обратной последовательности и установите в смеситель. Течь прекратится, и механизм будет работать как новый.

Способ 2. Подмотайте под кольца нить

Временное или альтернативное решение: можно увеличить диаметр стёртых резинок, подмотав на пазы, в которые они устанавливаются, один‑два витка тонкой полоски ФУМ‑ленты или сантехнической нити. Не переборщите, иначе шток не войдёт в корпус.

Способ 3. Поменяйте кран‑буксу

Вариант для тех, кто не хочет заморачиваться. Разберите смеситель, достаньте старую кран‑буксу, купите в магазине такую же, а затем установите её на место и соберите конструкцию.

Резьбовые кран‑буксы

Вода не перекрывается полностью

В этом типе кран‑букс подтекание вызвано стиранием или износом резиновой прокладки на конце штока. Это приводит к увеличению зазора между уплотнителем и корпусом, из‑за чего вода продолжает течь даже в закрытом положении.

Помимо универсального решения в виде замены узла в сборе, можно исправить неполадку установкой новой прокладки или её переворотом на другую сторону.

Способ 1. Замените прокладку

Кадр: @Добродушный сантехник / YouTube

Разберите смеситель и выкрутите из корпуса кран‑буксу. Снимите прокладку со штока и замените её новой из ремкомплекта. Можно также вырезать элемент из толстой резины, например из автомобильной камеры.

Установите кран‑буксу на место и соберите смеситель в обратной последовательности.

Способ 2. Переверните прокладку

Демонтируйте смеситель, достаньте кран‑буксу и разберите её, как описано выше. Переверните прокладку, чтобы она касалась корпуса обратной, не стёртой стороной. Соберите конструкцию. Это позволит кран‑буксе проработать ещё какое‑то время.

Способ 3. Поменяйте кран‑буксу в сборе

Разберите кран и выкрутите кран‑буксу из корпуса. Купите в магазине новую деталь, используя старую как образец, и установите на место, собрав всё в обратной последовательности.

Вода течёт из‑под маховика

Причина этой проблемы такая же, как и у металлокерамических кран‑букс — износ уплотнительных колец штока. Решения, соответственно, те же: установка новых колец, подмотка нити или полная замена запорного узла.

Как отремонтировать смесители с лейкой душа

Смесители для ванны, оснащённые душевой лейкой, имеют те же неисправности, что и обычные модели. Исключение составляют лишь поломки самой лейки. Они, как правило, вызываются разрушением или износом уплотнительных сальников и решаются их заменой.

Поломки в смесителях с переключателями на основе кран‑букс можно исправить их заменой. А в моделях со съёмным переключателем — он, кстати, называется дивертор, — можно поменять и его. Соответствующие детали продаются в магазинах и доступны по цене.

Вода течёт из‑под дивертора

Распространённый вариант течи связан с выходом из строя сальников штока или кран‑букс из‑за отложений в воде и естественного износа. Исправить это можно заменой резинок или всех узлов в сборе.

Золотниковый переключатель

Дивертор такого типа легко определить по переключателю в виде клапана, который нужно нажать или потянуть для перенаправления потока между смесителем и душем.

Способ 1. Замените сальники

Закройте вентили на смесителе и снимите колпачок переключателя, отвернув его против часовой стрелки. Аккуратно выкрутите клапан, а затем гайку снизу. Достаньте шток с уплотнительными сальниками. Подберите такие же в магазине и установите их вместо старых, смазав мылом. Вставьте шток на место и заверните клапан в смеситель. Наденьте колпачок и проверьте работу дивертора.

Способ 2. Замените переключатель

Если дивертор съёмный, можно просто снять его, отвернув гайку, подобрать аналогичный в магазине сантехники и установить взамен старого.

Поворотный дивертор

Если поток между душем и смесителем переключается с помощью рычажка или ручки, которые вращаются вокруг своей оси, у вас дивертор с кран‑буксой. В этом случае нужно заменить её.

Подденьте заглушку переключателя и, открутив отвёрткой крепёжный винт, снимите его. С помощью разводного ключа выкрутите кран‑буксу из корпуса смесителя и подберите в магазине подходящий по размерам аналог. Установите новую деталь, заверните её ключом и наденьте переключатель. Зафиксируйте его винтом и поставьте на место декоративную заглушку.

Одновременно работает и смеситель, и душ

Ещё одна поломка переключателя, вызванная износом уплотнений или кран‑букс. Исправляется она заменой повреждённых элементов — как описано в предыдущем пункте.

Читайте также 🚰🛠🏠

• Как отрегулировать пластиковые окна и сэкономить на мастере
• Как устранить засор без помощи специалиста
• Как укладывать настенную плитку
• Как установить межкомнатную дверь
• Как установить розетку

Замена картриджа крана

: полное пошаговое руководство

Оставить комментарий
/ К
Стивен Рид

/ Сантехника / 6 ноября 2022 г.

Последнее обновление: 10 июня 2023 г.

Замена картриджа крана очень распространена и часто требуется для ремонта капающего крана.

В большинстве случаев это простая работа, но иногда попытка извлечь картридж может превратиться в кошмар.

Я работаю сантехником уже более десяти лет и заменил множество картриджей и кранов.

Здесь я научу вас замене картриджей крана на основе моего опыта работы.

Содержание

Различные типы картриджей для метчиков

Вот три основных картриджа для метчиков в домах Великобритании:

• Полнооборотные картриджи для метчиков
• Картриджи для метчиков на четверть оборота
• Картриджи для однорычажных метчиков

Картриджи с полнооборотным краном

Картриджи с полнооборотным краном используют резиновую шайбу на дне для контроля потока воды и обычно имеют крестообразную рукоятку или ручку для открытия и закрытия клапана.

Ручки закрыты колпачком в центре, который нужно отвинтить или снять, чтобы снять.

Винт, удерживающий его, находится в центре головки метчика и обычно представляет собой винт с крестообразным шлицем.

На кране с полнооборотными патронами можно поменять шайбу.

Картриджи для полнооборотных кранов

Картриджи для кранов на четверть оборота

Картриджи для кранов на четверть оборота используют керамические диски для управления потоком воды. Эти краны имеют рычажную рукоятку и крепятся с помощью небольшого резьбового штифта сбоку.

Эти винты иногда закрыты небольшим колпачком, а для резьбового винта обычно требуется шестигранный ключ на 2,5 мм или небольшая отвертка.

Картриджи для четвертьоборотных кранов

Картриджи для однорычажных смесителей

В картриджах для однорычажных смесителей также используются керамические диски, но они сильно отличаются от четвертьоборотных кранов.

Эти картриджи имеют два соединения с водопроводной трубой и смешивают воду в одном картридже вместо двух отдельных картриджей, как в других.

Рукоятки представляют собой рычаги, которые крепятся с помощью небольшого винта с резьбой и обычно используются на кухонных смесителях и смесителях для ванных комнат.

Картридж для однорычажного смесителя

Замена картриджа для смесителя

Замена картриджа в смесителе с двумя ручками или двумя отдельными кранами практически не отличается.

Как заменить картридж смесителя:

1. Перекрыть воду и открыть кран, чтобы слить воду
2. Удалите винт, удерживающий ручку на картридже крана

.

3. Снимите ручку, потянув за нее
4. Отвинтить кожух вокруг картриджа крана
5. Снимите картридж с метчиком с помощью разводного ключа
6. Установите новый патрон метчика и затяните его разводным ключом
7. Установите на место кожух и ручку
8. Включите воду и проверьте кран

Снятие картриджа четвертьоборотного крана

Замена картриджа однорычажного смесителя

Как заменить картридж однорычажного смесителя:

1. Перекрыть воду и открыть кран, чтобы слить воду
2. Удалите резьбовой штифт, удерживающий рычажную рукоятку на кране
3. Снимите ручку, потянув за нее
4. Снимите металлический или пластиковый кожух, открутив его
5. Снимите картридж с однорычажным краном, подняв его
6. Установите новый картридж
7. Установите на место кожух
8. Установите на место рукоятку рычага и резьбовой штифт
9. Включите воду и проверьте кран

Замена картриджа однорычажного смесителя Видео на YouTube

Замена ручки смесителя

Чтобы заменить ручку смесителя, необходимо выкрутить винт, удерживающий ручку на кране.

Он будет находиться в центре рукоятки на крестовине или рукоятке типа ручки и скрыт под крышкой, которую необходимо снять.

На рычажных рукоятках имеется резьбовой штифт, удерживающий рукоятку, которая будет сбоку и иногда скрыта под небольшой крышкой.

После того, как вы нашли винт, вам нужно удалить его с помощью шестигранного ключа или отвертки, после чего ручка отсоединится, и вы сможете установить новую ручку крана.

Как заменить краны

Если вы не можете починить капающий или сломанный кран, заменив картридж крана, возможно, вам придется заменить кран.

Вот некоторые из моих руководств по замене кранов в вашем доме:

• Как заменить кухонный кран
• Как заменить смеситель для раковины
• Как заменить смеситель для ванны

Резюме

Заменить картридж метчика в большинстве случаев несложно, но иногда удаление старого картриджа может стать настоящим испытанием, особенно на старых метчиках.

Картриджи с керамическим диском для двухрычажных метчиков являются наиболее распространенными картриджами.

Они всегда поставляются парами, и в большинстве метчиков используются стандартные картриджи, поэтому, по моему опыту, довольно редко приходится заказывать специальные картриджи для этого метчика.

Не стесняйтесь задавать мне любые вопросы в разделе комментариев ниже, и я постараюсь помочь.

Пожалуйста, поделитесь этим постом, если он был вам полезен.

Часто задаваемые вопросы о замене картриджа метчика

Как извлечь застрявший картридж метчика?

Чтобы снять застрявший картридж крана, вам понадобится очень большой трубный ключ (стилсоны) и пара очень больших плоскогубцев для водяных насосов. Это может быть очень сложно, но если вы используете как можно больше инструментов, все получится.

Почему картриджи крана выходят из строя?

Картриджи крана выходят из строя из-за утечки. В картриджах для кранов используются керамические диски для управления потоком воды, которые иногда могут быть заполнены известковым налетом и грязью, что может привести к утечке. Зубья на шлице, который находится в головке или рукоятке крана, также могут изнашиваться, не позволяя ему вращаться.

Картриджи стандартного размера?

Картриджи для кранов не все стандартного размера, но многие из них. Лучше всего снять картридж смесителя и отнести его продавцу сантехники, чтобы попытаться найти замену.

Поделиться этой публикацией

Как починить протекающий двухвентильный кран

К

Bob Formisano

Bob Formisano

Bob Formisano — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, в том числе оцинкованных водопроводных труб, трубчатой ​​электропроводки и многого другого. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 07.11.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Большинство смесителей для ванных комнат с двумя ручками представляют собой смесители картриджного типа. Каждая ручка крана (горячая и холодная) имеет свой собственный картридж, клапан, который поворачивается вместе с ручкой, чтобы контролировать поток воды в носик крана. Если у вас есть очень старый двухрычажный смеситель, он может быть компрессионного типа, а не с картриджем. Вы узнаете, когда снимете ручку крана, так как картриджи обычно пластиковые и удерживаются на месте с помощью металлической стопорной гайки, в то время как компрессионные краны обычно имеют металлический клапан с плоской резиновой шайбой на дне.

Если ваш смеситель с двумя ручками протекает, пощупайте воду, чтобы определить, протекает ли холодная или горячая сторона. Вам нужно заменить картридж только на той стороне, которая протекает. Однако возможно, что текут обе стороны, и вам придется заменить оба картриджа.

Прежде чем начать

Загляните под раковину, чтобы найти запорные клапаны на линиях подачи воды для крана. Большинство запорных клапанов имеют небольшую ручку в форме футбольного мяча или вращающийся рычаг. Закройте вентиль крана, с которым вы будете работать, повернув ручку по часовой стрелке до упора. Если ваши запорные клапаны имеют рычаги вместо ручек, поверните рычаги, пока они не будут перпендикулярны водопроводным трубам или трубкам (направлению потока воды).

Если в вашем доме нет запорной арматуры под раковиной, перекройте подачу воды в дом на главном запорном кране. После отключения воды полностью откройте кран, чтобы сбросить давление в водопроводных линиях и дать воде стечь.

Смотреть сейчас: Как отремонтировать кран с двумя ручками

Оборудование/инструменты

• Отвертки с плоской и крестообразной головкой
• Шестигранный ключ
• Трубный ключ или плоскогубцы

Материалы

• Сменный картридж(и)
• Смазка сантехника

Ель / Кевин Норрис

Инструкции

1. Снимите ручку крана

   Осмотрите ручку крана, чтобы определить, как она установлена. Некоторые ручки имеют установочные винты сбоку или сзади. Другие имеют декоративную заглушку (обычно пластиковую), которая скрывает винт, крепящий ручку. Ваш кран также может иметь съемный рычаг, который отвинчивается от основания ручки, чтобы обеспечить легкий доступ к установочному винту ручки.

   Если у вашего смесителя есть декоративная крышка, подденьте ее с помощью небольшой плоской отвертки, а затем отверните винт ручки с помощью отвертки Phillips. Если у вашего смесителя есть установочный винт, снимите его с помощью шестигранного ключа.

   Потяните ручку прямо вверх, чтобы снять ее с корпуса смесителя.

   Ель / Кевин Норрис

2. Снимите стопорную гайку

   Ослабьте стопорную гайку картриджа с помощью трубного ключа или плоскогубцев. Отверните гайку до упора и снимите ее с корпуса смесителя.

   Обратите внимание на латунный винт в верхней части картриджа, если он есть. Его цель состоит в том, чтобы усилить стержень картриджа, когда установочный винт корпуса крана затянут против него. Возможно, вам придется удалить этот старый винт и повторно использовать его в новом картридже, так как не все сменные картриджи поставляются с новым винтом.

   Ель / Кевин Норрис

3. Удаление старого картриджа

   Обратите внимание на ориентацию картриджа крана. Вы должны переустановить новый картридж точно таким же образом. Большинство картриджей имеют один или два выступа, которые входят в пазы на корпусе смесителя.

   Потяните картридж прямо вверх, чтобы извлечь его из корпуса смесителя. При необходимости возьмитесь плоскогубцами за стержень в верхней части картриджа, чтобы вытащить картридж.

   Ель / Кевин Норрис

4. Купить новый картридж

   Принесите старый картридж с собой в хозяйственный магазин или домашний центр, чтобы найти точную замену. Новые картриджи обычно включают новые резиновые уплотнительные кольца для картриджа. При желании также возьмите немного сантехнической смазки для уплотнительных колец. Это облегчает вставку картриджа в корпус смесителя и является особенно хорошей идеей, если старый картридж было трудно извлечь.

   Ель / Кевин Норрис

5. Установите новый картридж

   При необходимости замените маленький латунный винт в верхней части стержня картриджа.
