Вентилируемые фасады: СНиП и нормы

Содержание статьи:

  • Нормативная база
  • Особенности монтажа вентилируемых фасадов
  • Требования к несущим элементам каркаса
  • Воздушная прослойка
  • Теплоизоляция

Вентилируемые фасады появились в нашей стране сравнительно недавно, но уже завоевали популярность. Всё дело в целом ряде преимуществ, вроде эстетической привлекательности, шумо-, гидро- и теплоизоляции, а также возможности проведения монтажа в любое время года и при любой погоде. Однако в сфере монтажа и проектирования фасадных конструкций пока еще не решен целый ряд спорных моментов.

Нормативная база

Новые строительные технологии используются в России более двадцати лет, однако нормативная база, регулирующая их применение, стала появляться лишь несколько лет назад. Четкой законодательной базы, регулирующей нормы использования и монтажа вентилируемых фасадов, нет и сегодня. Но также нельзя говорить и о полном отсутствии каких-либо СНиП в этой сфере.

Сегодня проектировщики вентилируемых фасадов ориентируются на такие документы, как СНиП по тепловой защите зданий и по проектированию тепловой защиты. Нормы 23-02-2003 частично затрагивают задачу энергосбережения в строениях, снижения потерь тепла и энергии, эффективного инженерного оборудования зданий. СНиП по тепловой защите соответствуют строительным нормам развитых стран.

Также в число требований, предъявляемых к обустройству вентилируемых фасадов, входит пожаробезопасность, регулируемая СНиП 21-01-97. Согласно регламенту все навесные системы должны проходить обязательные пожарные испытания, по результатам которых выдается разрешение на монтаж.

Пожарная безопасность навесных конструкций зависит от целого ряда факторов, в том числе от используемых материалов и от соблюдения правил монтажа. Нередко в целях экономии застройщики выбирают дешевые элементы конструкции, что неминуемо сказывается на качестве и дальнейшей безопасной эксплуатации.

Для повышения уровня пожарной безопасности вентилируемых фасадов, необходимо придерживаться следующих рекомендаций:

  1. При обустройстве навесных фасадов следует использовать лишь те композитные панели, которые прошли огневые тесты в составе вентилируемых фасадных систем и которым присвоен соответствующий класс пожаробезопасности.
  2. Вентилируемые фасады с композитными панелями могут использоваться только при неукоснительном соблюдении всех требований, предъявляемых к конструкции, с которыми система успешно прошла огневые испытания. Изменять какие-либо конструктивные решения без согласования с соответствующими органами — запрещено.
  3. Нельзя применять навесные фасады с композитными панелями, опираясь лишь на сертификаты пожарной безопасности, которые выдают аккредитованные сертификационные органы. Время и мощность теплового воздействия во время этих испытаний несопоставима с параметрами огневых испытаний, с помощью которых устанавливается реальная пожароопасность навесных конструкций.

Особенности монтажа вентилируемых фасадов

Все эти важные нормативы, касающееся применения навесных фасадов, носят рекомендательный характер. Поэтому у застройщиков остается возможность экономить на материалах, что зачастую наносит ущерб не только качеству, но и безопасности. Выходом в этом случае может стать применение готовых навесных конструкций с проверенной совместимостью компонентов. Подобные системы выпускают как российские, так и иностранные компании.

Обычно компоненты готовых к сборке навесных фасадов сопровождаются техническими свидетельствами и всеми необходимыми сертификатами. К сожалению, на отечественном рынке только 60% комплектующих вентилируемых фасадов прошли соответствующую сертификацию. А ведь от качества навесных панелей и элементов каркаса зависит не только эффективность и надежность вентилируемого фасада, но и его безопасность.

Требования к несущим элементам каркаса

Подконструкция навесного фасада должна выдерживать тяжесть самого фасада, ветровые и погодные нагрузки, обладать высокой коррозийной прочностью и огнестойкостью. Поэтому предпочтительно использовать несущие элементы из таких материалов, как алюминий, оцинкованная сталь с защищающим покрытием и нержавеющая сталь. Дешевые аналоги существенно снижают долговечность и безопасность навесного фасада.

Чтобы прикрепить облицовку к конструкции, предпочтительно использовать стальные крепления, так как алюминий не обладает необходимой прочностью. При креплении несущей конструкции к стене и монтаже элементов между собой очень важно использовать специальные разделительные элементы, поскольку взаимодействие металла и алюминия приводит к электрохимической реакции и ускорению коррозии.

К анкерным креплениям предъявляются самые серьезные требования: долговечность, прочность, стойкость против коррозии и прочее. Экономия при выборе анкеров может привести к обрушению всей системы. Диаметр и глубина крепления этих элементов подбирается в зависимости от материала стены.

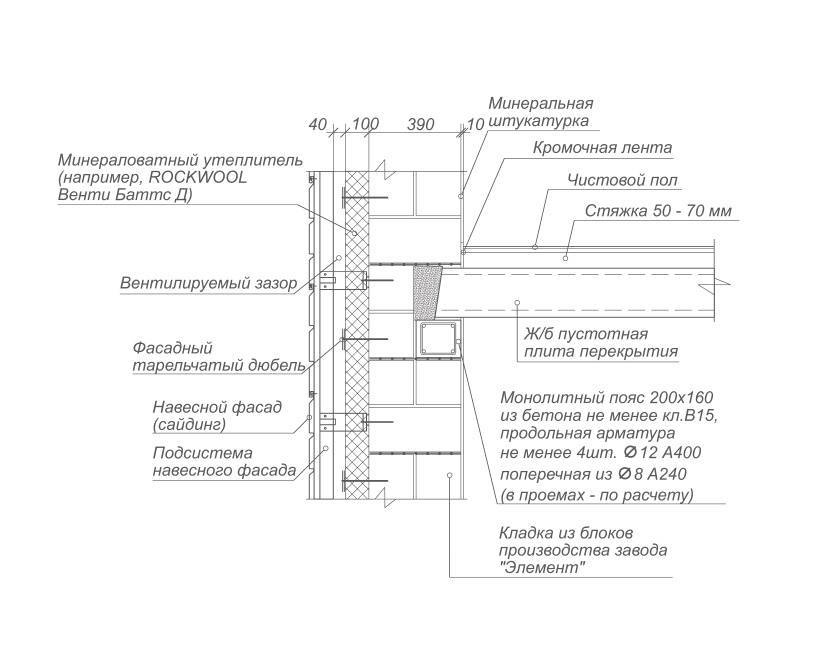

Воздушная прослойка

Немалое значение имеет и ширина воздушного канала. В соответствие со СНиП, она не должна быть меньше четырех сантиметров, так как это снижает скорость воздушного потока, может привести к закупорке вентканала и намоканию теплоизоляции. Однако она не должна превышать десяти сантиметров.

Теплоизоляция

В связи с постоянной циркуляцией воздуха в вентиляционном канале навесного фасада есть опасность быстрого распространения пламени, этому основным требованием, которое предъявляется к утеплителю, является его негорючесть.

Допустимым утеплителем считаются материалы из стекловолокна или каменной ваты.

Кроме того, важно, чтобы теплоизоляция хорошо держала форму, обладала стойкостью к выветриванию и была долговечной.

Вентилируемые фасады ПФК

Навесные вентилируемые фасады – сложная инженерная система, качество которой можно соблюдать лишь при четком выполнении технологии. Как показывает практика, около 80% всех первоначальных повреждений на новых вентилируемых фасадах возникают в первые пять лет эксплуатации, и одной из причин этого являются ошибки, допущенные при монтаже вентилируемых фасадов. Кроме этого ошибки монтажников вентилируемых фасадов могут привести к неправильному функционированию и как следствие значительному сокращению срока службы вентилируемых фасадов.

Технологию монтажа вентилируемых фасадов.

1) Подготовительные работы

Прежде чем приступить к монтажу вентилируемого фасада, необходимо выполнить организационно-подготовительные мероприятия в соответствии со СНиП 3. 01.01-85 «Организация строительного производства». В том числе обозначить границу зоны, опасной для нахождения людей, подготовить и осмотреть фасадные подъемники, установить на строительной площадке инвентарные здания: для складирования материалов и мастерскую для подготовки конструкций к монтажу. Ширина опасной зоны должна быть не менее 3 м от стены здания. Монтаж вентилируемых фасадов следует выполнять в соответствии со СНиП 3.03.01-87 «Несущие и ограждающие конструкции», с соблюдением техники безопасности по СНиП III-4-80. Выполнение работ по установке вентилируемого фасада в условиях гололеда, тумана, исключающего видимость в пределах проведения фронта работ, грозы и ветра со скоростью 15 м/с и температурой ниже -20ºС не допускается.

2) Разметка точек установки кронштейнов вентилируемых фасадов

Перед началом основных монтажных работ вентилируемых фасадов производиться разметка точек установки несущих и опорных кронштейнов на стене здания. Разметка проводится в соответствии с технической документацией к проекту на устройство навесного фасада с воздушным зазором.

На начальном этапе определяют маячные линии разметки фасада — нижнюю горизонтальную линию точек установки кронштейнов и двух крайних по фасаду здания вертикальных линий.

Крайние точки горизонтальной линии определяют с помощью нивелира и отмечают их несмываемой краской. По двум крайним точкам, используя лазерный уровень и рулетку, определяют и отмечают краской все промежуточные точки установки кронштейнов.

С помощью отвесов, опущенных с парапета здания, по крайним точкам горизонтальной линии определяют вертикальные линии.

Используя фасадные подъемники, отмечают несмываемой краской точки установки несущих и опорных кронштейнов на крайних вертикальных линиях.

3) Монтаж кронштейнов вентилируемых фасадов

Монтаж несущих кронштейнов подсистемы вентилируемых фасадов выполняется в следующей последовательности:

  1. Выполняется бурение отверстий в стене механизированным инструментом (перфоратором).
  2. Перед монтажом вентилируемых фасадов под каждый кронштейн через анкерный дюбель устанавливается паронитовая прокладка.
  3. С помощью анкерных дюбелей выполняется установка несущих кронштейнов вентилируемого фасада инструментом вращательного действия (шуруповертом).

Подсистема вентилируемых фасадов

4) Монтаж теплоизоляции и ветрогидрозащиты

Устройство теплоизоляционного слоя и гидроветрозащитной пленки включает:

1) Навешивание на стену через прорези для кронштейнов плит утеплителя;

2) Навешивание полотнищ ветрогидрозащитной мембраны с перехлестом полотен 100 мм и временное их закрепление;

3) Высверливание через плиты утеплителя и ветрогидрозащитную пленку отверстий в стене для тарельчатых дюбелей в полном объеме по проекту и установка дюбелей.

Толщина и вид плит определяются исходя из теплотехнического расчета, о котором можно прочитать в статье Теплотехнический расчет вентилируемых фасадов.

Расстояние от дюбелей до краев плиты утеплителя вентилируемых фасадов должно быть не менее 50 мм.

Монтаж плит утеплителя вентилируемых фасадов начинают с нижнего ряда, которые устанавливают на стартовый профиль или цоколь, далее установку ведут снизу вверх.

Плиты навешивают в шахматном порядке горизонтально рядом друг с другом таким образом, чтобы между плитами не было сквозных щелей. Допустимая величина незаполненного шва — 2 мм. Доборные теплоизоляционные плиты должны быть надежно закреплены к поверхности стены. Перед монтажом доборных теплоизоляционных плит их необходимо подрезать с помощью ручного инструмента. Ломать плиты утеплителя не допускается.
Монтаж теплоизоляции

При двухслойном утеплении плиты внутреннего слоя закрепляют на стене тарельчатыми дюбелями в количестве не менее 2 штук на плиту. Теплоизоляционные плиты наружного слоя устанавливаются со смещением стыков по вертикали и горизонтали. Крепление внешнего слоя осуществляется аналогично однослойному варианту утепления.
двухслойная теплоизоляция

5) Монтаж направляющих

Крепление к регулирующим кронштейнам вертикальных направляющих профилей вентилируемых фасадов включает:

— Установку профилей в пазы регулирующих несущих и опорных кронштейнов.

— Фиксацию профилей заклепками к несущим кронштейнам. В опорных регулирующих кронштейнах профиль устанавливают свободно, что обеспечивает его свободное перемещение по вертикали для компенсации температурных деформаций.

В местах стыковки по вертикали двух следующих друг за другом профилей для компенсации температурных деформаций рекомендуется выдерживать зазор в пределах от 8 до 10 мм.

При монтаже вентилируемых фасадов также выполняется установка противопожарных отсечек, подробнее о которых можно узнать в статье Противопожарные мероприятия в навесном вентилируемом фасаде.

6) Монтаж облицовки вентилируемых фасадов

Технология монтажа вентилируемого фасада из керамогранита

Выполнение работ по установке керамогранитной плитки производиться в следующей последовательности:

1) Разметка отверстий на направляющих под крепление кляммеров согласно чертежам рабочей документации.

2) Сверление отверстий в направляющих вентилируемого фасада с помощью механизированного инструмента — электродрели. Отверстие должно быть на 0.2 мм больше диаметра заклепки.

3) Установка кляммеров в проектное положение и крепление к каркасу через просверленное отверстие заклёпками, указанными в проекте. Одновременно устанавливается облицовочная керамогранитная плитка. Самонарезающие винты применяются только как монтажный элемент.

вентилируемый фасад из керамогранита

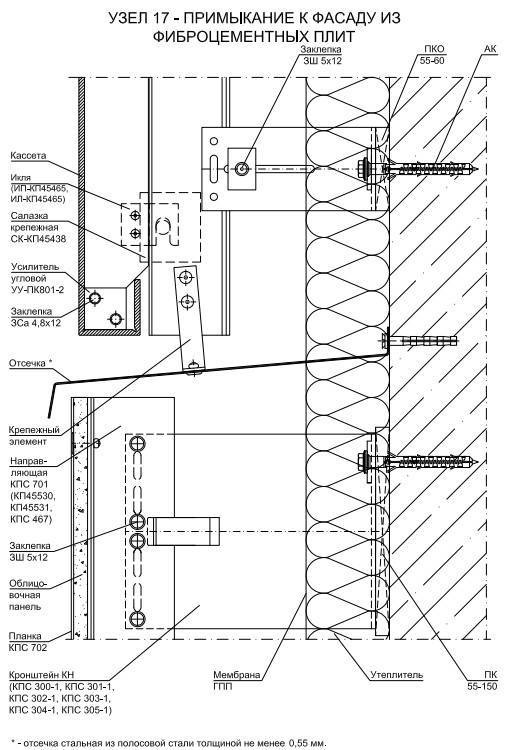

Технология монтажа вентилируемых фасадов из металлических кассет

Монтаж металлических кассет проходит в зависимости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок.

Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Контроль качества монтажа вентилируемых фасадов

При контроле качества монтажа вентилируемых фасадов проверяется соответствие проектных и фактических данных с учетом предельных отклонений.
