Правила укладки тротуарной плитки

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т.д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т.д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

В отличие от сплошного асфальтового и бетонного покрытия, мощение тротуарной плиткой, выпускаемой заводом «СтройКамень», экологически безвредно, поскольку не выделяет опасных для здоровья людей веществ и хорошо дренирует атмосферные осадки.

Разнообразные по цвету элементы мощения предназначены для устройства покрытий тротуаров, пешеходных дорожек во внутриквартальных проездах и на магистралях, а также для мощения дорог, автомобильных стоянок, площадей и т. д.

Устройство мощения с применением этих изделий осуществляется традиционным способом, с соблюдением требований, действующих на территории стран бывшего СССР строительных норм СНиП III-10-75 «Благоустройство территорий. Правила производства и приемы работ».

Строительные коды (стандарты) Национальной ассоциации по строительству из вибропрессованных бетонных элементов (NCMA) — ТЕК 11-2, ТЕК 11-4, рекомендуют следующие конструктивные и технологические решения по укладке тротуарной плитки.

Укладка тротуарной плитки — 9 простых этапов

Этап 1. Планирование

Нарисуйте планировку участка, который будет вымощен. Измерьте участок, нанесите размеры на план. Если вы планируете комплексное благоустройство с монтажом водоотводных систем, системы полива и устройство газонов с заготовкой растительной земли, произведите эти работы заранее. Обратную засыпку канав после прокладки коммуникаций под участком мощения осуществляйте строительным песком с послойным (100-150 мм) трамбованием и поливкой водой во избежание просадки основания в дальнейшем.

При работе по укладке тротуарной плитки вам потребуется следующие инструменты и расходные материалы:

• Перчатки
• Строительный шнур
• Тачка
• Рулетка
• Несколько реек 50×50×300 мм
• Веник (щетка)
• Одна доска 25×150×2400 мм
• Киянка резиновая
• Колышки
• Отвертка
• Стандартный плотницкий уровень
• Садовые грабли
• Виброплита
• Лопата
• Болгарка с алмазными дисками для сухой резки камней

Этап 2. Подготовка

Разметьте с помощью колышков и шнура участок укладки плитки, согласно разработанному ранее плану. Если есть коммуникации, то убедитесь, что глубина их залегания достаточна для безопасного проведения работ и должна быть ниже общей глубины выемки грунта.

Этап 3. Выемка грунта

После разметки участка укладки вы можете приступить к выемке грунта. Используя данную таблицу, вы сможете определить глубину выемки грунта на участке укладки тротуарной плитки.

Толщина плитки: 60 мм	Малая нагрузка (дорожки, внутренние дворики, игровые площадки)	Средняя нагрузка (стоянка под автомобиль)
Подушка из песка	толщиной 50-100 мм	толщиной 100-150 мм
Материал основания	толщиной 100-150 мм	толщиной 150-250 мм
Общая глубина	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (4-5 см)	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (5-6 см)
Примечание: толщина слоев измеряется после утрамбовки каждого материала.

Выемку грунта на участке укладки следует осуществлять, отступив на 150-200 мм за пределы ограждающих линий для устройства бортового камня. Обязательно удалите растительный слой, но аккуратно сохраните слой дёрна для укладки его по периметру участка после окончания работ с тротуарной плиткой.

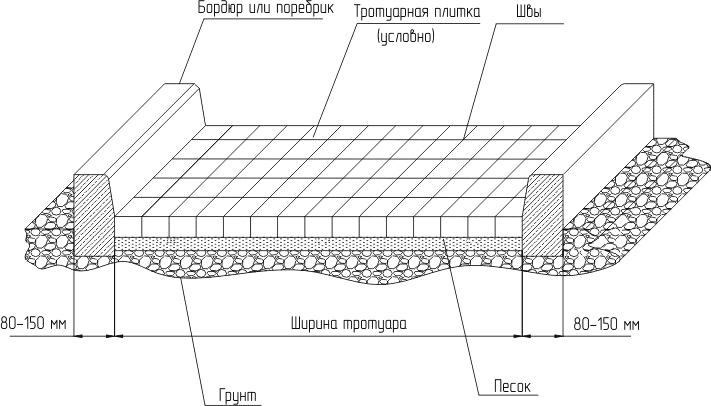

Этап 4. Бордюрный камень

После того, как вы произвели выемку грунта, вы готовы для укладки бордюрного камня или краевого камня для предотвращения раскатывания или расползания основания и плитки. Для определения местоположения бордюра выложите ряд плитки с краевыми камнями от одной стороны участка до другой (от края дома до бордюра). Расположите ваш бордюрный камень таким образом, чтобы вы могли использовать как можно больше целых плиток (например, 50 плиток вместо 49 и 1/2), чем уменьшается число плиток, которые надо разрезать.

Измерьте расстояние и перенесите результат измерения на линию укладки бордюрного камня. Определите необходимую высоту бордюрного камня, для чего сложите толщину всех слоев основания, ПЦС и плитки (при укладке плитки толщина слоя ПЦС уменьшится, так как плитку вы будете вбивать), при этом обеспечьте небольшой уклон (если необходимо). При устройстве дорожек принято бордюрный камень укладывать на одном уровне с брусчаткой для обеспечения стекания воды с поверхности плитки, при этом, камень скошенной стороной укладывается наружу. Перед монтажом бордюрного камня подготовьте под него основание и тщательно утрамбуйте, сохраняя необходимый уровень. Натяните шнур по всей линии укладки камня и установите камни на всю длину строго по линии разметки, стараясь не допускать зазора между камнями, после чего закрепите его с обеих сторон бетоном. К следующему этапу работ можно приступать на ранее одних суток после монтажа камня.

Примечание: не монтируйте бортовой камень сразу по всему участку мощения для избегания возможных переделок.

Этап 5.

Подготовка основания

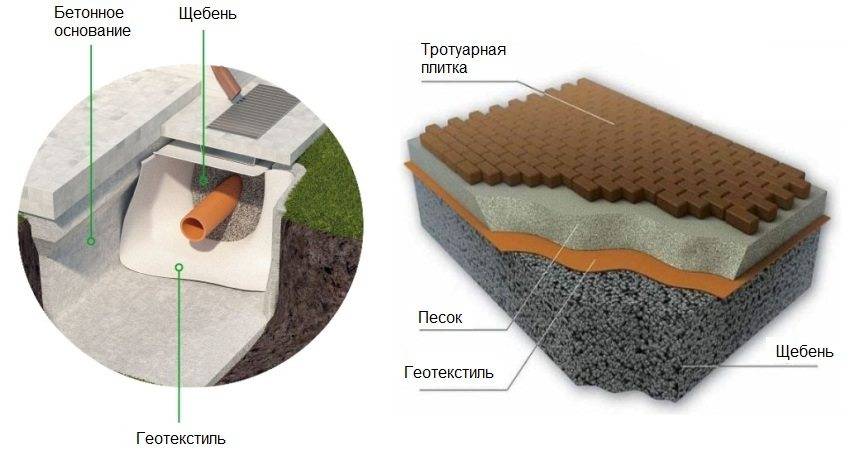

Заполните участок укладки, где вынут грунт, строительным песком и тщательно утрамбуйте его виброплитой (можно пролить водой), при этом старайтесь сохранить ровность поверхности. Затем заполните выемку материалом основания, выровняйте его и утрамбуйте с помощью виброплиты. Обратите внимание, что одновременно можно утрамбовывать не более 150 мм материала. Основание состоит из песчано-гравийной смеси или щебня фракции 20-40 с маркой прочности не ниже 600. Под стоянку автомобиля используйте щебень марки прочности не ниже 1000.

Для участков с малой нагрузкой мы советуем уложить основание на толщину как минимум 100 мм. Такими участками являются дорожки, внутренние дворики и игровые площадки. Для обустройства стоянки под автомобиль основание должно быть толщиной как минимум 150 мм. в зависимости от массы автомобиля.

Это утрамбованное основание должно быть выровненным и полностью соответствовать профилю окончательной укладки и иметь небольшой уклон для обеспечения стока воды. Необходимый уровень задан бордюрным камнем.

Этап 6. Подготовка подушки под плитку из песчано-цементной смеси.

После подготовки основания вы должны подготовить подушку из песчано-цементной смеси для, непосредственно, укладки тротуарной плитки. ПЦС готовиться в пропорции 1 часть цемента (М-400), 5 частей строительного песка. Для получения более однородного состава смеси желательно использовать бетономешалку, если ее нет, то можно смешать и ручным способом, используя емкость или лист металла (шифера и пр.), но не на земле во избежание попадания ее в состав смеси.

Положите направляющую рейку 50×50 мм на утрамбованное основание с одного края участка укладки. Затем сверху положите тротуарную плитку. Верхний край плитки должен быть приблизительно на 5-6 мм выше окончательного уровня укладки.

Положите вторую направляющую рейку на требуемом расстоянии от первой, убедившись при этом, что плитка, положенная на нее так же возвышается над окончательным уровнем.

Между направляющими рейками на утрамбованное основание насыпьте ровный слой ПЦС. Можно утрамбовать его ногами, затем подсыпать недостающее количество ПЦС. Опираясь доской по направляющим, выровняйте ПЦС. Вы увидите, что поверхность песка стала ровной и выровненной по одному уровню. Не допускайте хождения по выровненной смеси.

После выравнивания выньте направляющие, заполните оставшееся место ПЦС по общему уровню. Готовьте подушку из ПЦС небольшими участками по 10-15 м², необходимыми для дневной нормы укладки плитки.

Этап 7. Укладка плитки

Уложите плитку на подготовленную поверхность, слегка ударяя по ней резиновой киянкой. С помощью тротуарной плитки можно выложить много рисунков в зависимости от вашего вкуса и выбранного стиля.

Мы предполагаем, что вы проверяете правильность рядов через каждые 1,5 метра, для чего необходимо натянуть шнур. Так же производите контроль ровности укладки плитки, прикладывая рейку. Возвышающуюся плитку вбейте в с помощью резиновой киянки, в случае занижения извлеките плитку и добавьте ПЦС.

Примечание: при работе с цветными плитками возможно, что оттенки могут изменяться в зависимости от количества красителя и качества песка (он может меняться в поставляемых партиях и в связи со сменой места добычи (поставщика). Всегда укладывайте плитку, используя продукт из нескольких связок (поддонов) одновременно.

Этап 8. Резка

После того, как вы уложили все плитки и заполнили весь участок, вам может потребоваться разрезать несколько плиток для заполнения пустых мест. При работе с пилой для резки обрезайте плитку так, чтобы она вплотную прилегала к месту укладки.

Этап 9. Окончательная доводка

Посыпьте вымощенный участок тонким слоем песка и, прометая щеткой, заполните стыки между плитками. Эту процедуру необходимо проделать не менее двух раз с перерывом в несколько дней. Это очень важно для хорошей укладки. Песок, правильно распределенный по стыкам, будет воспринимать нагрузки, прилагаемые к поверхности примыкающих плиток, и поможет сохранить твердую и надежную поверхность, укрепит плитки между собой. После дождей просыпку песком можно повторить.

Примечание: не допускайте проезда по мощеному участку до заполнения стыков песком.

Песок, засыпаемый в стыки, должен быть чистым и не содержать солей и органических материалов, которые могут вызвать появление в нем растений.

Укладка тротуарной плитки | Цена укладки тротуарной плитки СК Триумф

На сегодняшний день тротуарная плитка является одним из наиболее востребованных материалов для мощения городских улиц, тротуаров, декоративных и придомовых дорожек. Именно тротуарная плитка позволяет не только повысить эстетическую привлекательность территории, но и гарантирует повышенную прочность дорожного покрытия.

Строительная компания Триумф оказывает полный спектр услуг по укладке тротуарной плитки:

Цена укладки тротуарной плитки

Стоимость работ по укладке тротуарной плитки зависит от:

Вы можете связаться с нашими специалистами любым удобным для вас способом и получить детальный расчет стоимости укладки тротуарной плитки за 1 м2 или за весь проект.

Специалисты СК Триумф выполняют работы по укладке тротуарной плитки в точном соответствии с вашими пожеланиями, быстро и аккуратно. Наши специалисты так же оказывают услуги по комплексному озеленению участков, устройству газонов, посадке и спилу деревьев и кустарников, расчистке территорий.

Виды тротуарной плитки

Наиболее популярные схемы укладки тротуарной плитки:

Гарантии качества

ООО «Триумф» располагает допусками ко всем видам работ по спилу деревьев, корчеванию пней, кронированию деревьев и другим видам деятельности. Наша система менеджмента качества отвечает стандартам ISO (сертификат №BSS.RU.01.S000480).

Как укладывать тротуарную плитку

Как укладывать тротуарную плитку | Национальный прокат инструментов

Крупнейшая в Великобритании сеть проката инструментов

Бесплатная доставка

Национальное покрытие
Забронируйте и оплатите онлайн
Лучшая доступность
Торговые счета

БЕСПЛАТНАЯ доставка и сбор
Более 2000 магазинов-партнеров

класс = «содержание»>

Внутренний дворик может быть неприхотливым в уходе, но хорошо используемым открытым пространством, которое вы можете заложить самостоятельно, приложив немного усилий.

Как укладывать тротуарную плитку

Внутренний дворик или мощеная площадка на открытом воздухе не требуют особого ухода. Это также отличный способ добавить в свой сад функциональную, а иногда и эффектную зону. Укладка самостоятельно должна быть легкой, не так ли, всего несколько вещей, которые нужно приклеить?

Неправильно. Имейте в виду, укладка красивого патио — это еще не все, чем кажется. Как и любое хорошее дополнение к вашему дому или саду, оно требует планирования и подготовки. Но мы обеспечим вас всем, от укладки надлежащего основания до резки тротуарной плитки. Итак, прочитав наше руководство, вы можете приступить к созданию этой волшебной открытой площадки!

Как подготовить место для укладки тротуарной плитки

Как и напольное покрытие в помещении, идеальная укладка патио достигается за счет правильной подготовки основания. Подготовка включает в себя копание, измерение и резку, чтобы создать гладкую поверхность для укладки новых плит. Если вы сделаете это неэффективно, вы можете получить неровный финиш, поэтому вы не можете обманывать и пропускать этот шаг!

1. Измерьте площадь, которую вы хотите вымочить, и отметьте ее камнями или брусчаткой. Избавьтесь от всего, что делает землю неровной; растительность, сорняки, щебень; все должны идти. Лопатой выкопайте грубый верхний слой почвы на глубину примерно 150-200 мм.
2. Убедившись, что ваша мощеная территория хорошо дренирована, вы должны оценить уклон вашего базового уровня с помощью своего ватерпаса. Вы должны выровнять его по направлению к дренажной точке, чтобы обеспечить поверхностный сток во время дождя.
3. Чтобы убедиться, что участок гладкий, ровный и подготовленный, разровняйте или разровняйте верхний слой почвы. Используйте спиртовой уровень, чтобы получить хороший результат.

Как резать тротуарную плитку

Вам не нужно быть экспертом, чтобы резать или ломать тротуарную плитку. Тем не менее, вам нужны правильные инструменты и немного практики.

Наиболее очевидным инструментом для резки тротуарной плитки является ручной или гидравлический раскалыватель блоков. Обычно вы используете его для точной резки и обрезки блоков и каменных, гранитных или бетонных тротуарных плит. Их легко отрегулировать по размеру блока, и они производят очень мало пыли.

1. Начните с измерения блока и количества, которое вам нужно вырезать. Всегда четко отмечайте его, чтобы его было легче увидеть во время резки.
2. Прикрепите блок к верстаку для каменной пилы или подобному предмету. Он вообще не должен двигаться, если он закреплен.
3. Для начала поднимите ручку разветвителя. Поместите плиту в пространство с вашими отметками в точке, где вы будете резать.
4. Вы можете опустить ручку, приложив соответствующее усилие. Вам нужно будет разделить плиту или блок.
5. Теперь можно аккуратно положить только что вырезанную плиту в подготовленную землю.

Укладка тротуарной плитки

После тщательной подготовки можно укладывать брусчатку. Во-первых, аккуратно поместите их в то место, где вы их вырезали и измерили. Затем воспользуйтесь нашим пошаговым руководством, чтобы эффективно применять их.

1. Начните с смешивания раствора. Мы рекомендуем делать это перед укладкой каждой плиты. Раствор меньше подвержен высыханию.
2. Нанесите и разровняйте раствор шпателем на подготовленный грунт или «основание» для укладки первой плиты. Будьте осторожны, чтобы раствор не попал на тротуарную плитку. Это не просто удалить! После этого вы можете аккуратно вставить его на место.
3. Далее необходимо закрепить тротуарную плитку или камень на свежеуложенном растворе. Мы рекомендуем осторожно простукивать тротуарную плитку резиновым молотком, проверяя ровность поверхности.
4. Вам нужно будет оценить зазор между брусчаткой. Вы можете просмотреть рекомендации по конкретному продукту, чтобы принять решение.
5. Чтобы продолжить, тщательно повторяйте эти шаги, пока не замостите аккуратно всю площадь. Дать высохнуть в течение 24-48 часов.

№

6. После высыхания заполните швы между вновь уложенными тротуарными плитками шовным составом. Состав скрепит все плиты вместе.

Удачное патио

Укладка удачного патио — трудоемкая и кропотливая работа. Мы рекомендуем хорошо спланировать и подготовиться, убедившись, что у вас есть подходящее оборудование. Если у вас есть все, что вам нужно, прежде чем начать, это сделает все намного проще.

• Сохранить
  61%

  Разделитель блоков и пакет бензиновых виброплит


• Сохранить
  32%

  Гидравлический разделитель блоков


• Сохранить
  24%

  Разделитель блоков


5 лучших советов по укладке тротуарной плитки во дворе

Вы планируете самостоятельно уложить патио, но боитесь ошибиться? Считаете ли вы, что у вас есть все необходимое, чтобы превратить уставший двор во что-то впечатляющее? Несмотря на то, что укладка тротуарной плитки может потребовать больших физических усилий и времени, большинство домовладельцев могут справиться с этой задачей, не прилагая особых усилий.

Все, что вам нужно знать, это несколько полезных советов, которые помогут вам начать работу. Чтобы помочь, мы предоставили пять полезных советов по укладке тротуарной плитки.

1. Очертите участок

Первый шаг — выбрать участок, на котором вы будете строить патио. От простых квадратов до сложных кругов всегда будут преобладать веревки и ставки. Используйте колья, чтобы показать углы и изгибы предполагаемого внутреннего дворика, затем протяните между ними веревку, чтобы вы могли визуализировать края во время работы.

Далее вам нужно тщательно расчистить пространство между веревкой и кольями. Удалите все кусты, сорняки, пни или камни с участка, на котором будет располагаться ваш внутренний дворик. Затем вам нужно будет выкопать около 6 дюймов, чтобы освободить место для основания и брусчатки.

Используя уровень и грабли, убедитесь, что земля ровная или имеет желаемый уклон. Уплотните почву, чтобы создать прочную грядку.

2. Установка фундамента

Теперь, когда вы расчистили зону соотношения и наметили место, где будет располагаться внутренний дворик, вам нужно приступить к закладке фундамента. Это важная часть процесса, которую нельзя пропускать. Это будет означать, что ваша брусчатка останется на месте при ходьбе по ней и в неблагоприятных погодных условиях.

Купите рулон ландшафтной ткани. Аккуратно положите его на кровать во внутреннем дворике. Обрежьте край, чтобы ткань легла на место. Ландшафтная ткань — удивительный продукт двойного назначения. Он будет пропускать воду, обеспечивая дренаж на вашем патио. Во-вторых, это предотвращает прорастание сорняков через внутренний дворик и рост их неприглядных головок между стыками.

После того, как вы это сделаете, положите на ткань основу из гравия. Выбирайте щебень из гравия, так как он не будет заметен после укладки брусчатки. В идеале вам нужен 2-дюймовый слой дробленого гравия, уложенный равномерно и выровненный граблями.

3. Уровень и песок

Теперь вам нужно выровнять поверхность и добавить слой песка для дополнительной прочности. Утрамбуйте гравий уплотнителем, чтобы он был твердым и не смещался под ногами. После завершения добавьте еще 2 дюйма гравия и еще раз утрамбуйте.

Перед добавлением песка и брусчатки необходимо убедиться, что вся утрамбованная поверхность выровнена. Прикрепите уровень к доске, которая, как вы знаете, имеет прямой край. Проверьте, насколько ровная поверхность, перемещая доску по кровати, стараясь сделать поверхность как можно более ровной.

Следующие два этапа являются необязательными, но они действительно удержат вашу брусчатку на месте и продлят ее срок службы. Во-первых, добавьте последний слой песка для поддержки. Он должен быть около двух дюймов и выровнен, как вы сделали с гравием.

Краевые ограничители — это следующий вариант, который следует добавить на этом этапе. Они изготавливаются из алюминия, пластика или стали и размещаются на краю уплотнения. Они закрепляются в земле с помощью небольших шипов.

4. Укладка тротуарной плитки

Теперь, когда вы создали фундамент, можно приступать к подготовке брусчатки перед укладкой. Начните с того, что смойте с них пыль и грязь с помощью шланга.

Если вы хотите более замысловатый вид, вы можете рассмотреть возможность сочетания различных размеров и цветов. Это можно сделать с помощью компактного резца для кирпича, а разрезав несколько камней пополам, вы даже сократите свои расходы. Если вы арендуете резак, человек, которому принадлежит оборудование, может даже предложить вам его нарезать.

Начните с укладки тротуарной плитки с любых 90-градусных углов, двигаясь наружу по прямым линиям. Убедитесь, что брусчатка уложена вертикально на место, так как ее скольжение или перетаскивание приведет к образованию неровностей в слое песка. Между брусчаткой должен быть зазор от 1,6 до 3,2 см в зависимости от размера.

Прямые линии следует проверять с помощью веревки, а ровность брусчатки – с помощью уровня. Если у вас изогнутые края, сначала уложите брусчатку целиком, а затем вернитесь назад и придайте форму, используя контур веревки в качестве ориентира.

5. Запечатайте асфальтоукладчики

После того, как асфальтоукладчики опущены и установлены на место, вам еще предстоит немного поработать. Приложив дополнительные усилия, вы можете запечатать блоки, чтобы они дольше служили и сохраняли свой опрятный вид.

Первым шагом является уплотнение самой брусчатки. Используйте пластинчатый уплотнитель и плотно утрамбуйте брусчатку в песок внизу. Пройдитесь по ним дважды, чтобы убедиться, что они прочные и на месте.

Между уплотнителем и брусчаткой всегда следует размещать барьер из ковра или резины. Это гарантирует, что вы не повредите тротуарную плитку.

Когда все будет готово, насыпьте тонкий слой песка на всю брусчатку. С помощью кисти засыпьте песок в щели между камнями. Заполнение швов таким образом зафиксирует брусчатку на месте и предотвратит ее перемещение.

Затем промойте тротуарную плитку из шланга и дайте ей высохнуть. После высыхания мы рекомендуем запечатать их подходящим герметиком. Это добавит долговечности и потребует меньше времени на техническое обслуживание в будущем.
