Как демонтировать, разбирать патрон дрели Макита?

Рабочая деталь строительного прибора надежно закреплена специальным патроном. Он отвечает за фиксацию механизма – не допускает проворачивания сверла, и способствует быстрой смене насадки.

В свою очередь, патроны делятся на два типа: кулачковые насадки и быстрозажимные, которые отличаются способом замены. Если необходимо сменить комплектующее, тогда их можно для дрели Макита купить в Киеве, посетив наш интернет-магазин.

Как работает кулачковый держатель в дреле Макита

Особенность функционирования заключается во вращении металлических губок – цилиндрического кулачка в поперечном направлении. Во время движения, кулачковый патрон то сжимается, то разжимается. И, как следствие, сверло, закрепленное в насадке, также закрепляется или высвобождается, опираясь на направление, в котором движутся «кулачки».

В свою очередь, кулачковый патрон делится на:

• Ключевой;
• Держатель с быстрым зажимом.

Первый предполагает использование зацепления деталей специальными зубьями, которое осуществляется при использовании ключа – запускает перестановку шестерни внутри патрона. Второй предусматривает обкат гнезда патрона поверх резьбы «кулачков».

Также, патрон классифицируется способом установки. Существует два вида:

• Резьбовой;
• Конусный.

Насадка резьбовая вкручивается на вращательный вал благодаря резьбовому соединению, таким образом сверло прочно помещается в держатель и с большей вероятностью не вылетит из инструмента. Конусная деталь имеет весьма специфический способ оснащения – патрон с торцевым конусным отверстием нанизывается на хвост вала конусной формы.

Как снять старую деталь электродрели Makita?

Сперва необходимо подготовить инструменты: ключ для насадки, крестовую отвертку. Затем следует проделать такие операции.

Как снять резьбовой патрон с вала электроинструмента — дрели

Чтобы это сделать, нужно развести кулачок держателя специальным ключом. После этого, выкрутить отверткой с крестовым наконечником винт стопорный – эта деталь находится между «кулачками» вокруг патрона.

ВАЖНО! Шуруп необходимо откручивать в сторону часовой стрелки.

• Дрель установить в неподвижное состояние;
• Выкрутить насадку – держатель полотна, как и стопорный шуруп, по часовой стрелке;
• Зажать корпус электроинструмента;
• Вкрутить новую насадку электродрели.

Как снять конусный патрон дрели:

1. Аналогично предыдущему случаю, неподвижно закрепить дрель. При этом, инструмент должен находится в вертикальном месторасположении по направлению вниз.
2. Простучать ударным инструментом тыльную торцевую часть насадки по всему размеру.
3. Произвести удары чуть большей силы по патрону, чтобы сбить вал.

ВАЖНО! Не стоит прикладывать большие усилия, так как чрезмерная физическая нагрузка может повредить деталь и нанести вред работоспособности электроинструмента.

Как разобрать комплектующие электродрели Макита?

В некоторых случаях, для возобновления работы электроинструмента нужно лишь «перебрать» старую деталь. Итак, как это осуществить определенную последовательность работ.

Предварительно нужно сделать следующие действия:

1. Открутить деталь;
2. Закрепить ее в тисках, но перед этим рекомендуется по бокам тисков положить прокладку мягкого металла;
3. Выкрутить верхнюю зубчатую гайку с помощью газового ключа;
4. Смазать открученную деталь;
5. Снять дополнительные комплектующие – подшипник и шайбу гайки.

Затем:

• Убрать делать из тисков;
• Ручным способом, с помощью отвертки, выкрутить гильзу;

Если не получается снять гильзу патрона, тогда его нужно вновь установить в тиски задней стороной вверх. После этого, смазать гильзу и основание, и газовым ключом выкрутить деталь.

• Полностью разобрать патрон: изъять основание насадки из предохранителя — гильзы, «кулачки» снять с колец.

Патрон – целый? Тогда собрать его, установить в строительный электроприбор. Иначе, произвести замену на новое комплектующее Makita. Купить патроны для дрели Макита можно в нашем интернет-магазине.

Более того, электроинструменты и комплектующие к ним от японского производителя обладают массой преимуществ.

Почему стоит дрели Макита купить в Киеве?

Конечно же, одно из главных преимуществ – их профессиональная функциональность. Что это значит? Вы получаете супер производительный строительный прибор по оптимальной стоимости.

Большой выбор комплектующих. Нужно произвести замену детали? Да без проблем, цена на патроны для дрели Макита в интернет – магазине не превышает оптимальную отметку, а их разнообразие позволит выбрать именно то, что Вам нужно.

схема и виды крепления, способы замены, видео

Для работ по дому хороший хозяин должен иметь большое количество инструментов. При частом использовании отдельные элементы агрегатов подвергаются износу и перестают работать. В этой статье поговорим о том, как открутить патрон на шуруповёрте — относительно новом инструменте на нашем рынке. В нем именно эта деталь подвергается наибольшим рабочим нагрузкам и быстрому износу.

• Виды патронов
• Виды крепления
  • Определение крепления
• Снятие патрона с вала шуруповёрта
  • Снятие патрона с шуруповёрта «Макита»
• Правила пользования шуруповёртом

Эта деталь представляет собой пустотелый стальной цилиндр, укомплектованный кольцом и гильзой. Внутри размещены кулачки, они фиксируют съёмные биты и насадки. Деталь надевается на вал агрегата. Поэтому он имеет коническую поверхность или резьбу. Отверстие в нём предназначается для закрепления съёмного инструментария.

Виды патронов

Сейчас существует два вида этой детали:

• быстрозажимные;
• кулачковые.

Первый вид имеет дополнительные категории:

• двухмуфтовые — возможно откручивание и закручивание двумя руками, одна муфта придерживается, вторая прокручивается для снятия насадки;
• одномуфтовые — все описанные выше операции выполняются с помощью одной руки, этому способствует система блокировки вала во время снятия насадки.

Общей характеристикой быстрозажимных разновидностей является смена оснастки без помощи специальных инструментов.

Материал, из которого сделан патрон:

• металл;
• пластмасса.

Пластмассовые изделия лёгкие, но не имеют устойчивости к ударам. Быстрозажимные вариации используются как в быту, так и на производстве.

Кулачковые разновидности более надёжны, в них заложен больший противоударный потенциал, они прочны, из минусов — относительная тяжесть детали.

Виды крепления

Крепление происходит с помощью:

• конуса Морзе;
• резьбы;
• фиксирующего винта.

Первое крепление названо по фамилии С. А. Морзе в XIX веке. Соединение происходит благодаря сцепке поверхностей вала и конуса с отверстием за счёт идентичной конусности. Крепление получило широкое распространение благодаря простоте и надёжности.

Во втором виде соединения на валу и патроне нарезана резьба. Совмещение происходит путём накручивания патрона на вал.

Третий вид является модификацией резьбового крепления — для надёжности соединение фиксируется с помощью винта. У него в основном головка под крестовую отвёртку и левосторонняя нарезка. Увидеть винт можно, лишь полностью раскрыв кулачки.

Определение крепления

Крепление патрона определяется при его визуальный осмотре. Конус Морзе маркируется следующим образом — 1−6 В22. Первые цифры — диаметр хвостовика используемой насадки, а В22 — собственно величина конуса.

Резьбовое соединение также обозначается цифрами и буквами, для примера: 1,0 — 11 М12×1,25. Первая часть маркировки означает опять-таки диаметр хвостовика используемой насадки, вторая — метрическую величину резьбы. В импортируемых шуруповёртах величина указывается в дюймах.

Снятие патрона с вала шуруповёрта

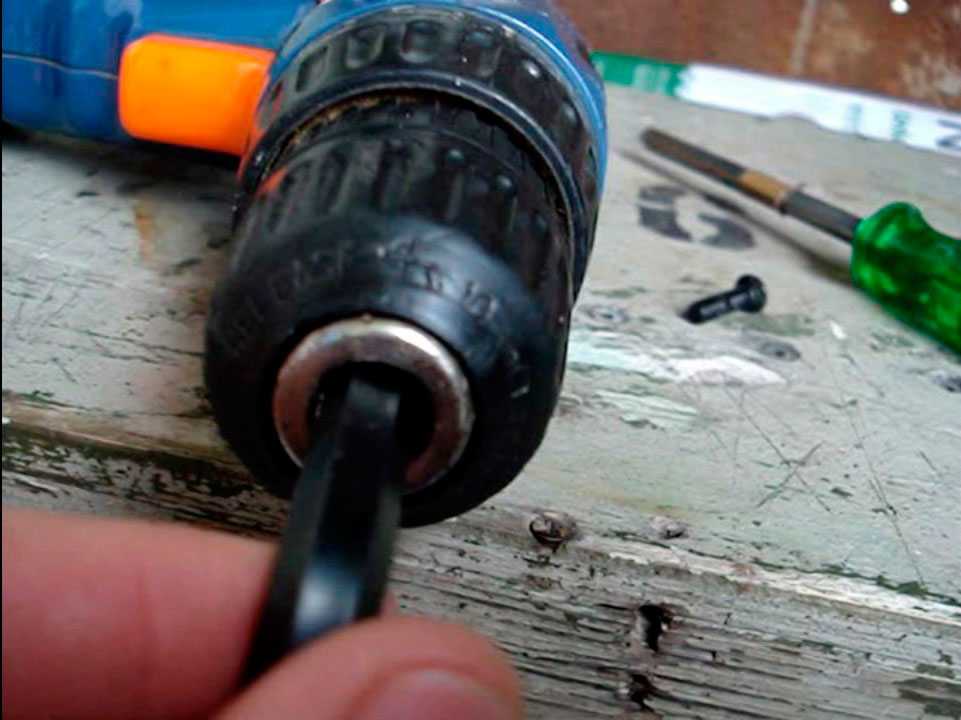

Демонтаж детали выполняется шестигранным ключом Г-образной формы на 10 мм. Короткая часть ключа фиксируется в патроне. Далее агрегат включается, свободный конец ключа должен ударить по поверхности стола или верстака. Снимается он поворотами ключа и потом должен без усилий соскользнуть по резьбе.

Опишем ещё один способ замены патрона на шуруповёрте. Первым делом разжимаются кулачки. На дне может размещаться винт, это дополнительное крепление вала. Крутим его по часовой стрелке. Потом зажимаем шестигранник и с усилием проворачиваем в обратную сторону — он должен сняться с вала. Если деталь не поддаётся, надо ударить молотком по оконечности ключа.

Если данные методы не сработали, придётся проводить полный демонтаж, доставать редуктор и фиксатор вместе со шпинделем. Вытянутый механизм фиксируется в тисках, патрон откручивается от него трубным ключом. Бывают фиксаторы с выточкой под обыкновенный гаечный ключ, она облегчает демонтаж, но попадаются данные экземпляры нечасто.

На конусе Морзе деталь выбивается с корпуса молотком.

Чтобы иметь более полную картину, как разобрать патрон шуруповёрта, видео для ознакомления представлено ниже.

Снятие патрона с шуруповёрта «Макита»

Шуруповёрты компании «Макита» оснащены нарезным креплением и вспомогательным фиксирующим винтом с левой нарезкой.

Выполняем поочерёдно действия:

• выкрутить винт в правую сторону;
• нажать кнопку, стопорящую шпиндель;
• завернуть агрегат в плотную ткань и вставить в тиски;
• зафиксировать шестигранник в кулачках;
• ударами молотка по концу ключа прокрутить патрон и вынуть его с вала.

Если знать описанные выше принципы демонтажа, то вопрос, как снять патрон с шуруповёрта «Интерскол», «Бош», другого популярного бренда, отпадёт сам собой.

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

• оберегать агрегат от влаги;
• перед использованием обязательно отрегулировать инструмент;
• отключать аккумулятор во время смены насадок;
• при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
• иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

Замена патрона для электродрели

— Руководство по ремонту iFixit

Автор: Томас Опсомер
(и еще один участник)

• Избранное: 3
• Завершено: 11

Сложность

Easy

Шаги

11

Необходимое время

5 — 15 минут

Секции

1

• Чак
  11 шагов

Флаги

0

• Дрель BackPower

• Полный экран

• Опции

• История

• Скачать PDF

• Править

• Перевести

• Встроить это руководство

Автор

с 1 другим участником

Значки:
9

+6 еще значков

Команда

Как заменить сверло на дрели: Milwaukee, DeWalt и другие!

Заменить сверло проще и быстрее, чем вы думаете

Обучение замене сверла очень похоже, если у вас есть дрель Milwaukee, DeWalt, Black & Decker, Craftsman, Ryobi или другой марки. Тем не менее, существует несколько типов в зависимости от того, как вы используете термин «дрель». Независимо от того, какой тип у вас есть, это руководство может научить вас тому, что вам нужно знать.

Примечание редактора: Если вам нужна еще более подробная статья, ознакомьтесь с тем, что мы написали о том, как использовать дрель.

Как заменить сверло на дрели с быстрозажимным патроном

На сегодняшний день наиболее распространенным типом сверлильного патрона является быстрозажимной патрон. Скорее всего, ответ на ваш вопрос находится в этом разделе. В отличие от старой дрели вашего отца или дедушки, у которой к шнуру был прикреплен ключ причудливой формы, бесключевые патроны вообще не требуют инструментов.

Быстрозажимные патроны затягиваются и ослабляются простым вращением внешнего корпуса патрона. Поскольку вы держите дрель с патроном, направленным от вас, вращение против часовой стрелки сжимает губки вокруг сверла, а вращение по часовой стрелке ослабляет их.

Когда вы устанавливаете сверло в первый раз, ослабьте патрон (по часовой стрелке), пока он не станет достаточно широким, чтобы вставить в него сверло. Затем затяните его (против часовой стрелки), пока не почувствуете, что он начинает сопротивляться, а затем затяните еще немного.

В некоторых сверлильных патронах есть храповой механизм. Если ваша дрель это сделает, вы почувствуете и услышите, как она щелкает, когда губки сжимаются вокруг сверла.

Чтобы снять сверло, просто поверните патрон по часовой стрелке, пока не почувствуете, что сверло освободилось.

Совет для профессионалов: Если вы меняете сверло, и оно странно качается при нажатии на спусковой крючок, возможно, оно не находится по центру между губками. Ослабьте патрон и убедитесь, что все зубья входят в зацепление с битой, когда вы зажимаете их обратно.

Как извлечь застрявшую биту из быстрозажимного патрона

Иногда сверлильный патрон может так сильно затянуть сверло, что его трудно ослабить. В этом случае лучше всего взять пару регулируемых плоскогубцев (Channellocks). Установите их на ширину, которая захватывает патрон снаружи, и используйте дополнительный рычаг от рукояток, чтобы ослабить его.

Может быть полезно слегка зажать дрель в тисках, чтобы получить дополнительную руку.

Три предупреждения , однако. Цельнометаллические патроны довольно прочны, но вы можете повредить пластиковые пассатижами, если приложите к патрону слишком много силы.

Точно так же вы можете повредить корпус дрели, если решите поставить ее в тиски и приложить слишком большое усилие.

Наконец, никогда, никогда не пытайтесь ослабить патрон, зажав его в тисках и нажав на спусковой крючок. С силой некоторых современных упражнений даже у самых сильных профессионалов не хватает силы рук, чтобы удержать дрель от хлестких движений и травм запястий и локтей.

Как заменить сверло на дрели с патроном с ключом

Несмотря на то, что большинство современных патронов не имеют ключа, существуют модели с ключом. Хотя общий принцип аналогичен.

Сначала вставьте кончик ключа дрели в соответствующее отверстие на патроне. Возможно, вам придется немного повернуть его, чтобы зубья могли скользить вместе. Оттуда поверните ключ по часовой стрелке, чтобы ослабить патрон, и против часовой стрелки, чтобы затянуть его.

Как заменить сверло на ударном шуруповерте/ударной дрели

Некоторые называют ударный инструмент ударной дрелью. 10 лет назад мы могли бы возразить, что это неправильный термин. Однако сегодня существуют сверла с шестигранным хвостовиком 1/4 дюйма, специально предназначенные для работы с ударным шуруповертом. Технически это делает его ударной дрелью.

Вместо патрона у ударного гайковерта спереди имеется цанга. Чтобы заменить сверло, вытяните внешнюю часть цангового патрона, чтобы высвободить находящееся там сверло. Вы также вытаскиваете его, чтобы установить новый. Очень просто.

Некоторые ударные драйверы имеют обновления, которые еще больше упрощают процесс.
