Собрать электрический щиток: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Собрать электрический щит несложно — 7 шагов и отличный результат своими руками! | Электрика для всех

Электрический щит это ящик, в котором находятся автоматические выключатели, шины и провода. Его задача — распределить один входящий кабель на несколько десятков выходящих линий. Эти линии могут вести к светильникам, розеткам, кондиционерам и другим устройствам, которые остро нуждаются в защите. Кроме самих устройств, в защите нуждается и проводка.

Чтобы собрать надёжный и правильно работающий электрический щит нужно пройти по 7 простым шагам — от набора отдельных деталей до готовой конструкции. Мы расскажем, просто и коротко, что это за шаги и как правильно их выполнить. Устраивайтесь поудобнее — мы приступаем к сборке!

1) Выбор типа и размера щитка

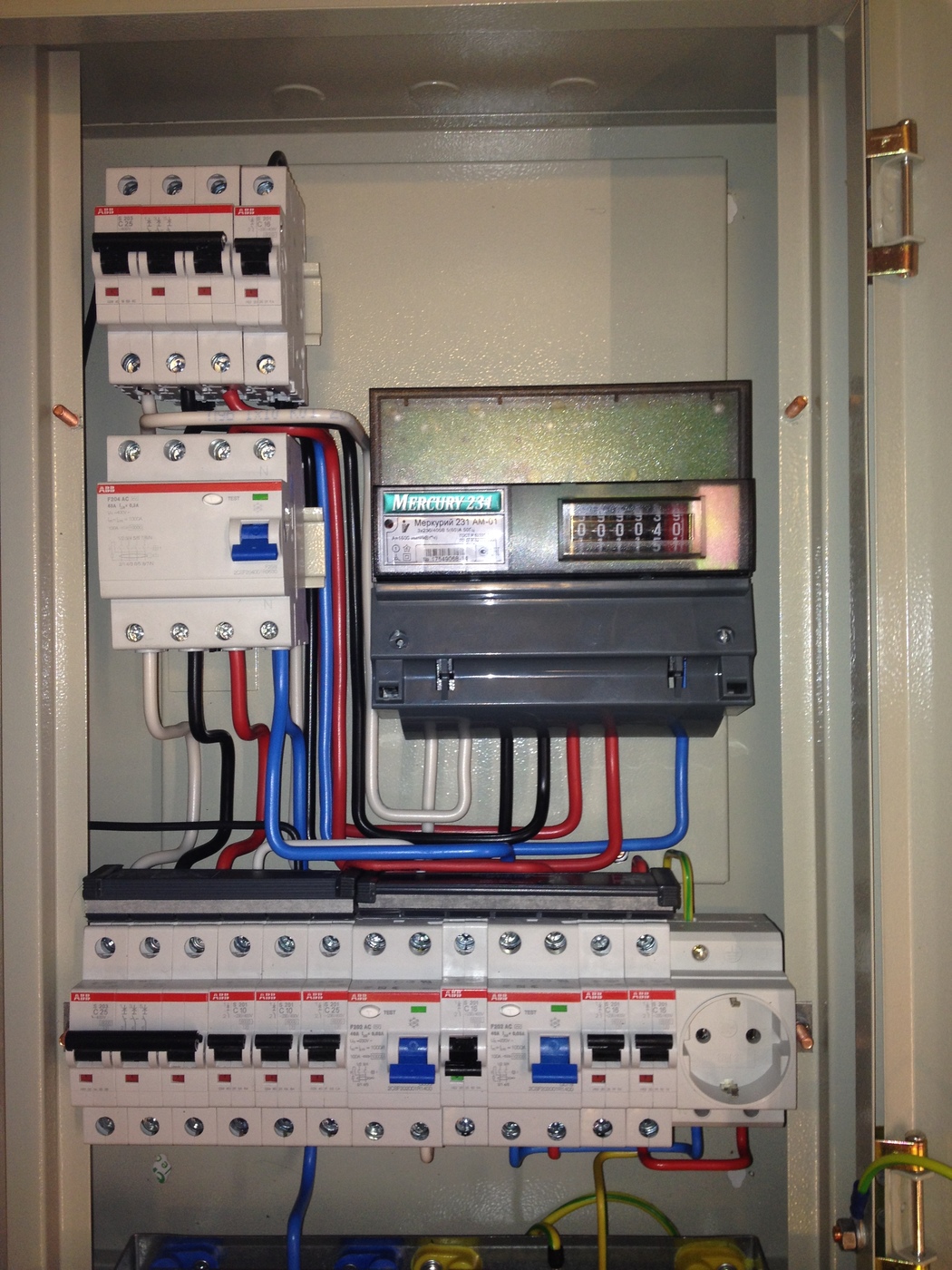

Небольшой однофазный щиток с прибором учёта (счётчиком)

В начале, определитесь, где и как будет установлен ваш щит. Это открытый ящик или он будет прятаться в нишу, откуда в него будут заходить кабели — сверху или снизу, металлический или пластиковый корпус?

Подумайте, какого размера должен быть щит. Для небольшого домика или «однушки» хватит двухрядного щитка на 24 модуля. Для «трёшки» или капитального частного дома лучше взять щит на 36 модулей. А для трёхфазной схемы, когда в щит заводится кабель на 380 Вольт, лучше установить щиток размером 54 модуля, а лучше — на 72.

2) Завод кабелей в щиток

Маркировка на жилах кабеля

Каждый кабель, начиная от вводного и заканчивая самым мелким осветительным, должен иметь маркировку — бирку с номером. Кабельный журнал — перечень кабельных линий, по номерам, с их назначением, типом кабеля и защитой это обязательный документ — без него вы попросту не «найдёте концов».

Снимите с каждого кабеля изоляцию на длину 20 см — общий запас его длины должен быть не меньше метра, во избежание эксцессов.

3) Монтаж динреек, шин нуля/земли и кросс-модулей

Динрейки, закреплённые на щите

После того, как все кабели заведены и промаркированы, можно приступать к установке динреек, которые обычно идут в комплекте с щитом. Некоторые щиты позволяют ставить динрейки чуть выше или ниже — воспользуйтесь этой возможностью и подгоните их так, как вам удобно.

Шины нуля и земли можно установить как сверху щитка, так и снизу. Удобнее это сделать там, откуда заходит большинство кабелей. Некоторые щиты, например Мистраль АББ не комплектуются этими шинами и их нужно докупать отдельно — будьте внимательны!

Кросс-модули или сборные шины устанавливаются в трёхфазных щитках, для удобства переключения линий между фазами. Подробнее о них вы можете прочитать здесь.

4) Установка автоматов и других аппаратов на динрейки

Крепление автомата на динрейке

Располагать автоматы, рубильники, индикаторы и другие устройства можно по-разному. Классическая компоновка это вводной автомат/рубильник в верхнем левом углу ящика, затем общее УЗО и реле защиты с вольтметром для контроля напряжения сети. Нижние рейки занимают групповые автоматы, от каждого из которых отходит отдельный кабель.

Нужно позаботиться о том, чтобы всё располагалось в логическом порядке, пронумеровать автоматы, а их назначение указать на табличке, приклеенной к внутренней стороне дверцы щита.

5) Соединение автоматов и других аппаратов между собой

«Гребёнка» для соединения автоматов

Для соединения автоматов, реле, индикаторов по схеме, можно использовать:

• жёсткие провода ПВ1 (ПуВ) сечением не меньше сечения вводного кабеля;
• гибкие провода ПВ3 (ПуГВ), которые обжимаются на концах наконечниками типа НШВи;
• жёсткие шины из цельной меди («гребёнки») — они бывают однофазные, для одинарных автоматов и трёхфазные, для соединения трёхполюсных приборов.

6) Подключение кабелей к щитку

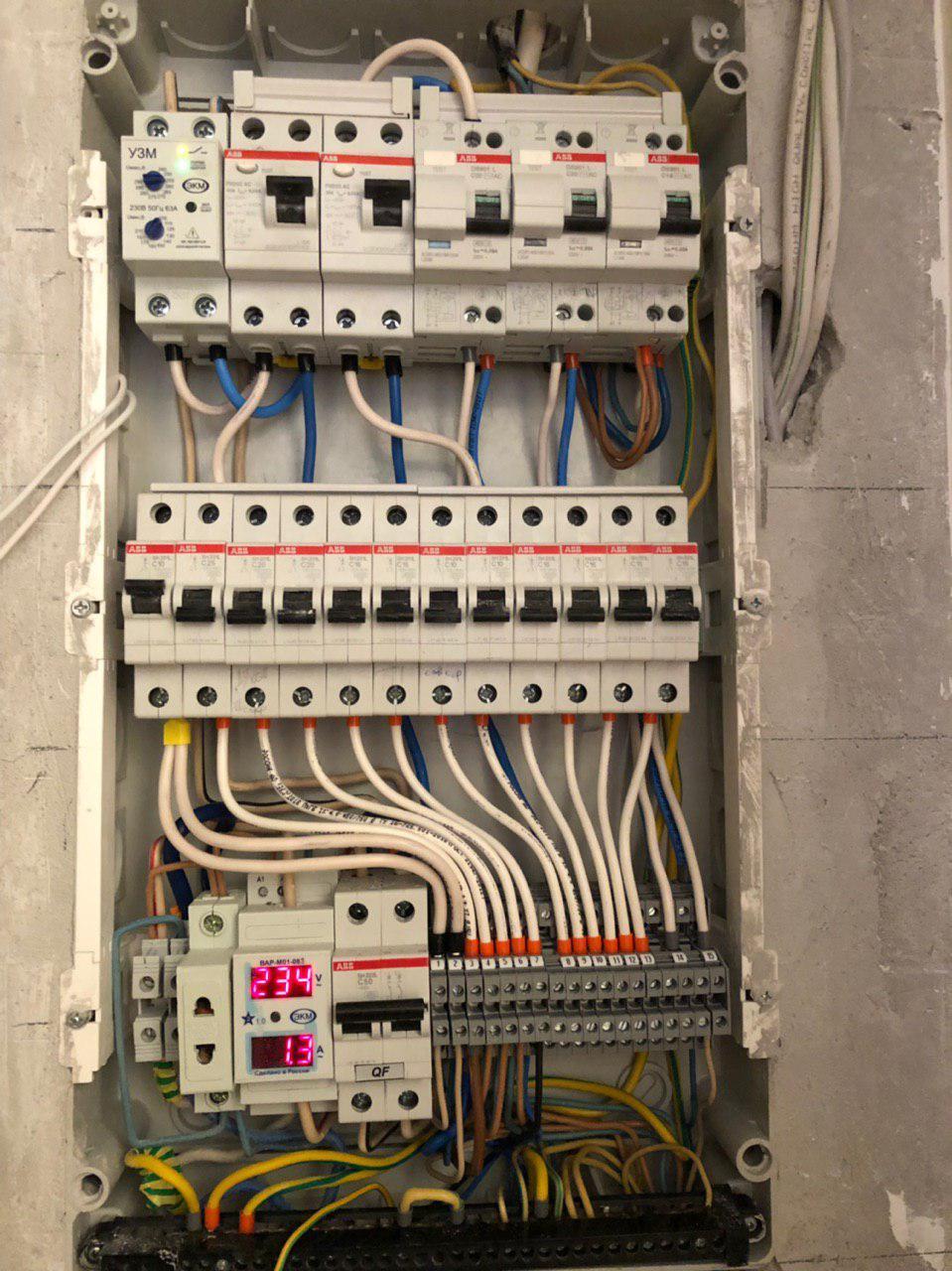

Щит с подключёнными к нему кабелями

Начните с заземляющих жил всех кабелей. Они соединяются шиной заземления, которая обозначается жёлтым или жёлто-зелёным цветом. Затем соединяются нулевые провода, на нулевой шине голубого цвета. Нужно помнить, что если в щитке стоит несколько УЗО, после каждого из них нули должны быть отдельными друг от друга, иначе УЗО будут всё время отключаться.

В конце подключаются фазные жилы — к автоматам.

7) Испытание щитка

Не закрывая щиток, подключите к каждой из линий как можно более мощную нагрузку, например обогреватель, на время до 10 минут, затем отключите щиток от питания вводным автоматом и проверьте рукой каждый автомат, каждую шину и внутренние проводники, а также используйте обоняние.

Внутренности щита могут быть тёплыми, но если они настолько горячие, что их некомфортно касаться, а также если вы ощущаете запах гари или расплавленной изоляции, значит где-то в щитке есть плохой контакт, который нужно починить.

Готово! Остаётся лишь надеть на щиток наружную дверцу и убрать оставшийся после сборки мусор.

Заключение

Теперь вы знаете, как собрать электрощит — все «подводные камни» и хитрости этого процесса. Сделать это не так сложно — главное быть внимательным к мелочам и аккуратным мастером.

Удачной сборки!

Как правильно собрать электрический щиток своими руками

Компания «Авиэлси» выполнит изготовление, монтаж и наладку автоматических систем управления (АСУ) в соответствии с рядом требований, обозначенных клиентом. Работы осуществляются высококвалифицированными специалистами в кратчайшие сроки. На готовую продукцию предоставляется гарантия, по ее окончанию мы готовы осуществлять сервисное обслуживание.

Навигация по странице:

Требуется сборка силового щита? Компания «Авиэлси» готова предложить комплекс предложений, воспользовавшись которыми потребитель может рассчитывать на разработку с нуля данного оборудования с дальнейшим изготовлением и комплектацией, а также на установку и введение его в эксплуатацию «под ключ».Все это способствует получению высокого результата и позволяет добиться полного соответствия требованиям конкретного объекта.

Компания «Avielsy» производит широкий спектр продукции для построения систем автоматизации и распределительных энергосетей. Данный вид изделий востребован на предприятиях во всех отраслях промышленности.

Ассортимент компании насчитывает широкую номенклатуру изделий, позволяющих заказчику скомплектовать полнофункциональную систему автоматизации. В ассортименте наших изделий есть как простые щиты для управления одним двигателем, так и сложные щиты управления технологическим оборудованием.

Ищете индивидуальное решение для управления оборудованием? Наша компания готова разработать и произвести сборку с последующей отладкой. Вы получите качественное решение в независимости от того нужен один щит или большая партия изделий.

Особенности установки

При монтажных работах со щитами, устройствами, вторичными цепями важно соблюдать ряд правил, а именно:

• перед тем, как приступить непосредственно к работам, осуществляется изучение рабочих чертежей, технических документов;
• далее необходимо соединить аппаратуру, расположенную внутри ящиков/шкафов. Действия производят, используя перемычки неразъемного плана. Вывод к заборным зажимам не делают. Зажимами планок подключают цепи, которые в дальнейшем соединяют внешние устройства. Каждый провод подвергается выправлению и протиранию ветошью, предварительно смоченной в парафине;
• прокладку проводов осуществляют по панели, при этом она должна идти в вертикальном или в горизонтальном направлении. Параметр радиуса изгиба проводки должен быть не меньше, чем диаметр проводов, помноженный на три. Фиксация проводов к панели осуществляется посредством специальных скоб, предусматривающих наличие изолирующих прокладок. Крепеж потоков с проводами выполняется каждые 20 см;
• при необходимости выполнения перехода корпус/подвижная дверца используют гибкую проводку из меди, напоминающую вертикально скручивающиеся жгуты (раскрой проводов не требуется).

Фиксация жгутов к каркасу производят скобой. Неподвижную часть каркаса соединяют с дверцей многожильным голым проводом. Каждое кольцо на концах жил помещают в зажим по ходу винта. Им производится плотное затягивание. «Выдавливание» жил не допустимо!

При присоединении двух проводов к зажиму необходима прокладка шайбы. Ее располагают между кольцами.Если проводов более 2-х, то недопустимо соединять их под одним винтом. Также нельзя допускать изгибов жилы или производить формирование колец с помощью плоскогубцев или кусачек.

Важно производить маркировку на проводниках каждого наборного зажима. Для записи сведений используют пластмассовые оконцеватели или 15-ти, 20-ти мм полимерную трубку.Маркировку осуществляют специальными несмывающимися чернилами. Использовать оконцеватели вместо бирок не допускается.

Подключение переключателей и управляющих ключей должно производиться строго по диаграмме, предусматривающей замыкание контактов. Ее подготавливают на начальном этапе. Чертеж должен иметь принципиальную схему. Когда происходит сборка распределительных шкафов, то не допускается использование проводки или кабелей, имеющих алюминиевые жилы.

Преимущества и возможности компании «Авиэлси»

Мы всегда готовы спроектировать и произвести комплектацию со сборкой готового электрощитового изделия любого уровня сложности для следующих областей применения:

• электроснабжение и распределение электроэнергии;
• системы вентиляции и кондиционирования;
• систем охлаждения помещений и холодоснабжения;
• отопление и теплоснабжение;
• водоснабжение и водоотведение.

Для создания комплексного решения по производству электротехнического щитового оборудования мы производим следующие работы и предоставляем услуги по:

• разработке схем и компоновки изделий;
• подбору комплектующих и комплектаций;
• сборочным работам;
• разработке управляющих программ;
• проведению функционального тестирования;
• доставке готовой продукции;
• выполнению монтажных работ;
• проведению пусконаладки;
• гарантийному и сервисному обслуживанию.

За время своего существования компания «Авиэлси»» заслужила доверие и уважение своих клиентов за счет слаженной работы своего коллектива и предоставления целого комплекса сервисных работ.

Основной задачей компании «Авиэлси» является разработка долговечной и безотказно работающей электрощитовой продукции, функционирующей в самых тяжелых промышленных условиях. После изучения требований к объекту автоматизации мы прорабатываем предварительный проект и спецификацию. Далее на основе ваших требований и пожеланий дорабатывается компоновка, состав комплектации и уточняется функционал изделия. В результате сбора всех необходимых исходных данных и согласования технических условий мы можем предложить заказчику продукт, который необходим именно ему.

После многолетнего опыта работы мы можем с уверенностью предложить нашим клиентам оптимальный процесс согласования и выпуска готового электрощита.

Основные преимущества сотрудничества с нашей производственной компанией «Авиэлси»:

• собственный сборочный цех;
• оптимальные цены на выпускаемую продукцию и услуги;
• отработанные решения для построения автоматизированных установок;
• оперативная комплектация производства;
• гарантия и сервисное сопровождение.

Мы постоянно совершенствуемся, осваиваем новые приемы сборки и производства, повышаем квалификацию сотрудников, внедряем новое оборудование и инструмент. Наша основная цель — долгосрочное сотрудничество с нашими заказчиками приносящее положительные результаты.

Собрать электрический щиток в г. Химки за 3000 рублей

В квартире сделана разводка, провода выведены в щиток, стоят автоматы. Нужно поменять стоящие автоматы (после квартирного рубильника) и красиво уложить кабель.
Новые автоматы закуплены.

Когда:



, 23:59

Адрес:
Химки, Молодежная 76

Смотрите также:

Отзывы

Рейтинг: 5 — 2 отзыва

•





  Николай Г.

  200

  Более 200 выполненных заданий


  Отзывы:

  282
  2


  — Исполнитель



  Отзыв на задание


  «Собрать электрический щиток»








  Все как договаривались, было приятно работать. Рекомендую к сотрудничеству!

  Вежливость

  Пунктуальность

  Адекватность









•





  Артем К.


  Отзывы:

  6


  — Заказчик



  Отзыв о выполнении задания


  «Собрать электрический щиток»








  Все отлично. Спасибо. Рекомендую хороший специалист.

  Качество

  Вежливость

  Стоимость услуг









Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

•

  Цена договорная





  Домофон и видеонаблюдение с записью в облако



  Смонтировать, настроить: 2 камеры с записью в облако Камеры EZVIZ


  Сергей Ш.
  Россия, Санкт-Петербург, улица Оптиков, 37

•

  Цена договорная





  Сделать рамку и закрепить в ней футболку



  Сделать рамку и закрепить в ней футболку


  Дмитрий Р.
  метро Перово, Москва

•

  Цена договорная





  Изготовить поручень для лестницы из металлопрофиля



  Изготовить поручень для лестницы из профиля 40х20 с пазами для светодиодного профиля. Чертежи во вложении. В объём работ включить присадку изделия по месту, покраску порошковой краской (ral9016), финальный…


  Антон А.
  Ушаковская набережная, 3к2, Санкт-Петербург

•

  Цена договорная





  Видеонаблюдение с записью в облако



  Смонтировать, настроить: 2 камеры с записью в облако Камеры EZVIZ


  Сергей Ш.
  Россия, Санкт-Петербург, улица Оптиков, 37

•

  Цена договорная





  Нанесение декоративной штукатурки



  Требуется подготовить стены и нанести декоративную штукатурку


  Виктория
  район Царицыно, Южный административный округ, Москва, Россия

Электрический щиток — схема, подключение, установка в квартире своими руками

Электрический щиток является непременной частью системы электрообеспечения квартиры, дачи или гаража.

Он представляет собой несущее основание на котором установлены такие устройства как защитно — коммутационные изделия (автоматические выключатели, УЗО) приборы учета электроэнергии (счетчики) и т.п.

Расположение, комплектация электрического щитка зависят от местных условий и определяются схемой электропроводки.

Далее будет рассмотрена схема щитка, устанавливаемого непосредственно в квартире для распределения нагрузки по различным направлениям. ( Без электросчетчика. Про его подключение написано здесь).

Общий вид одного из вариантов сборки такого щитка, установленного в квартире, показан на рисунке 1.

Здесь:

1. Линия ввода (от подъездного электрощита с электрическим счетчиком, общим автоматом защиты).
2. Линии электропроводки к потребителям электроэнергии в квартире
3. Соединители «WAGO» для фазовых и нулевых проводов. Стандартно для этого используются шины с соединением «под винт», но здесь мастеру захотелось сделать так. Ничего страшного в этом не вижу. Главное, чтобы соединение проводов было надежно и безопасно.
4. Автоматические выключатели, устройства защитного отключения
5. DIN рейка.

Несколько слов про последнюю позицию. DIN рейка — это металлический профиль, крепящийся к щитку. Она позволяет удобно фиксировать комплектующие щиток изделия. Как это делается поясняет рисунок 2 на примере автоматического выключателя.

Таким образом, собрать электрический щиток, даже своими руками, достаточно просто. Главное правильно определить размер DIN рейки, соответственно щитка, куда она будет устанавливаться. Для этого нужно учитывать установочные размеры автоматов, УЗО, счетчика (при необходимости).

В приведенном примере автоматический выключатель занимает одно установочное место. Двойной — два, однофазное УЗО — тоже два, счетчик, например, может потребовать, в зависимости от конструкции четыре и более.

Например, на рисунке 1 задействовано 10 мест при наличии двух УЗО и трех автоматов защиты. Думаю, сборка щитка затруднений вызвать не должна, поэтому, предлагаю перейти к рассмотрению следующего вопроса.

СХЕМА ЭЛЕКТРИЧЕСКОГО ЩИТКА

Предлагаю взять за основу схему электропроводки, уже рассмотренную на этом сайте и разработать схему щитка применительно к ней. За исходные данные примем:

• Количество линий питания электропотребителей — 3. Из них:
  1. Осветительная сеть общей мощностью 1кВт,
  2. Цепь питания кухонных розеток. Мощность электропотребителей 5кВт (стиральная машина, микроволновка, холодильник).
  3. Розетки в комнате, прихожей. Одновременное потребление не более 2 кВт.
• В каждую электрическую цепь устанавливается отдельный автоматический выключатель.
• Линии 2, 3 оборудуются УЗО.
• Подключение щитка производится к однофазной цепи напряжением 220В после счетчика, установленного за пределами квартиры.

Этих данных достаточно, чтобы нарисовать схему щитка:

Здесь я использовал следующие обозначения:

• Цифровым индексом обозначается порядковый номер линии в соответствии с исходными данными. Линия ввода имеет индекс 0.
• S — электрический провод сечением S. То есть запись 2хS2 означает «два провода сечением S линии номер 2».
• SF — автоматический выключатель.
• Q — устройство защитного отключения (УЗО).
• L/N — «фаза»/»ноль»
• X_L, X_N — соединители (шины) для фазовых и нулевых проводов соответственно.

Далее, следуя рекомендациям изложенным на этой странице, определяем значения токов, сечения проводов, выбираем автоматические выключатели и УЗО, после этого можно приступить к сборке щитка.

Хочу обратить внимание на такую деталь — если вместо нескольких проводов используете один, то он должен быть рассчитан на сумму токов.

Например, для нашей схемы: I₀=I₁+I₂+I₃

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

сборка, установка и подключение — инструкция

Очень приятное чувство, когда затянувшийся ремонт в квартире или частном доме близится к завершению. Сделан своими руками полный монтаж электропроводки и остается последний штрих — коммутация вводного силового шкафа (сборка распределительного щита). И вот тут многие домашние мастера-электрики не рискуют браться за дело сами, а предпочитают нанять профессионалов.

Конечно, это кажется более надежным, чтобы электрический распределительный щиток монтировали электрики, но не факт, что работать будут настоящие профессионалы, а не те, кто «опоздал на последнюю электричку». К тому же, монтаж электрощитка в квартире стоит немалых денег, которых обычно к концу ремонта, мягко сказать, «не густо». И еще, есть один немаловажный фактор. Стоит ли сомневаться в своих силах, если полный монтаж электропроводки в квартире или доме произведен своими руками?

Стоит задуматься. Ведь собрать электрощиток самостоятельно — вполне посильная задача. Конечно, это требует внимательности и некоторых знаний, но сейчас, разобрав пошагово все действия по подобному монтажу, возможно, подобные сомнения развеются.

Для начала необходимо понять, что же потребуется для подобного монтажа, а уже после разбираться, что и как установить. Но все-таки первым делом имеет смысл составить хотя бы примерную схему, которая поможет не только в вопросе, как собрать электрический щиток, но и выручит в будущем при проведении ревизий и ремонтов.

Электрощит. Внешний вид

Схема распределительного щита

Составляя подобный проект, необходимо учесть силовую нагрузку на вводной щит, которая будет присутствовать на той или иной линии. Так же учитывается количество групп, выходящих на квартирный щиток; необходимость отдельной защиты на тот или иной потребитель (обычно отдельные УЗО или дифавтоматы устанавливаются на стиральные машины, котлы, посудомоечные машины и т.п.).

Также необходимо решить, какая защитная автоматика будет установлена в электрический щиток в квартире, учитывая то, что каждое УЗО требует монтажа дополнительного автомата, в отличие от АВДТ, а потому и места будет занимать больше.

Также схема электрощита должна содержать номиналы автоматов. Не стоит забывать и о том, что непосредственно перед прибором учета расхода электроэнергии в однофазных сетях 220 В необходима установка основного вводного двухполюсного автомата. Ну а в сетях 380 В — четырехполюсного, номинал которого должен быть выше всех распределительных вместе.

Также необходимо учесть и дополнительные, резервные автоматы. Ведь в любое время какой-либо из распределительных может выйти из строя, и неизвестно, будет ли возможность быстро приобрести новый.

Приблизительная схема собираемого щита

Установка электрощитка в квартире требует наличия шин заземления и нуля. Причем нулевая шина обязательно должна быть изолирована от корпуса силового шкафа, в противном случае будет происходить постоянное отключение УЗО.

И еще одно. При той стабильности напряжения, которая присутствует в наших сетях, имеет смысл, для сложной техники, предусмотреть стабилизатор.

Подготовительные работы

После того как схема электрического щитка составлена, необходимо установить непосредственно сам электрощит для частного дома или квартиры в заранее выбранное место, куда подходит ввод электричества и приведены все группы кабелей из квартиры. Не имеет значения, где будет установлен распределительный щиток в квартире — в подъезде или на веранде, это дело самого мастера. Главное — он должен находиться в помещении. Либо, если предусмотрен уличный щиток в частном доме, он должен обладать необходимой степенью защиты от погодных условий. Установка электрощита требует жесткости и прочности — он не должен болтаться.

Сами электрические щиты могут быть пластиковыми или металлическими, а также встраиваемыми и наружными.

Сборка электрощита своими руками начинается с расположения внутри всего защитного оборудования.

Если внутри не предусмотрены DIN-рейки, их необходимо закрепить, т.к. вся современная автоматика крепится именно на них. Обычно сборка электрощитков начинается с крепления на верхней DIN-рейке прибора учета электроэнергии, основного автомата и, если предусматривает схема монтажа, основного УЗО. Конечно, намного компактнее будет, если схема электрического щитка будет содержать дифференциальный автомат, но в этом случае при поломке замена обойдется дороже — тут дело вкуса и личных предпочтений потребителя.

Сборка автоматов на DIN-рейку

Ниже рационально будет расположить УЗО или дифавтоматы отдельных групп, а еще ниже — сами автоматы по группам. Это не эталон расположения, а потому сборка электрощитка производится в зависимости от индивидуальных предпочтений.

Необходимо отметить, что включение в цепь УЗО не является заменой дифференциальному автомату, т.к. защищает лишь от утечек и поражения электрическим током, не реагируя на перегрузки в сети и даже короткое замыкание, именно поэтому каждое устройство защитного отключения необходимо укомплектовать дополнительным автоматом с тем же номинальным током. Можно повториться, что альтернативой может стать дифавтомат, но тут уж кому как удобнее.

Кстати, не стоит забывать о правилах подключения УЗО, а именно о том, что для каждого из них, не исключая общего, требуется отдельная нулевая шина. На монтаже этих устройств остановимся чуть ниже.

Начало монтажа

Когда вся автоматика силового щита расставлена по своим местам, т. е. первичный монтаж завершен, можно приступать к самой ответственной работе — подключению. Начинать монтировать вводной щит следует с основного общего автомата, при этом питание к нему сразу подключать не нужно. По схеме, которая имеется под крышкой прибора учета электроэнергии, он подключается к двухполюсному вводному автомату (обычно фаза — первая клемма, ноль — третья). От электросчетчика оба провода должны пойти на общее УЗО, причем, если защитное заземление отсутствует, необходимо нулевой провод соединить с шиной заземления, находящейся в электрическом шкафу. Но сделать это нужно именно до УЗО, а не после.

Пример собственноручно нарисованной схемы

После общего устройства защитного отключения нулевой провод идет к шине, а фазный необходимо довести до ближайшего линейного УЗО, от которого перемычками можно объединиться со всеми остальными. Нулевые клеммы всех этих устройств необходимо соединить отрезками провода с нулевой шиной.

Дальнейшая сборка электрического щита продолжается объединением автоматов между собой по группам, а от каждого устройства защитного отключения выводится ноль на «свою» нулевую шину, а фаза — на группу автоматов.

При включении в схему УЗО необходимо придерживаться некоторых правил, на которых следует остановиться подробнее.

Как подключить УЗО

Самое главное в подключении устройств защитного отключения — это не допустить обмена между ними фазными либо нулевыми проводами. Дело в том, что по своему принципу УЗО действует так: оно контролирует разность потенциалов между нулем и фазой и при ее изменении отключает питание. Именно поэтому оба провода, которые выходят из устройства защитного отключения, должны быть смонтированы только к своей, отдельной группе.

К тому же, ни в коем случае нельзя допустить заземления нулевого провода после УЗО. В противном случае устройство будет работать некорректно, допуская беспричинные срабатывания.

Поэтому наиболее удобным будет вариант монтажа, при котором подключение будет происходить поочередно, переходя от одного УЗО к другому. Последовательность работы будет примерно такой.

Сначала к нулевой шине устройства защитного отключения монтируются все нулевые провода группы, контакты основательно протягиваются. После этого все заземляющие провода подключаются к своей отдельной шине. И в последнюю очередь фазные жилы расключаются по автоматам группы.

Очень важно при этом соблюдать цветовую маркировку кабелей во избежание коротких замыканий, несанкционированных отключений УЗО, да и вообще, для удобства последующего обслуживания.

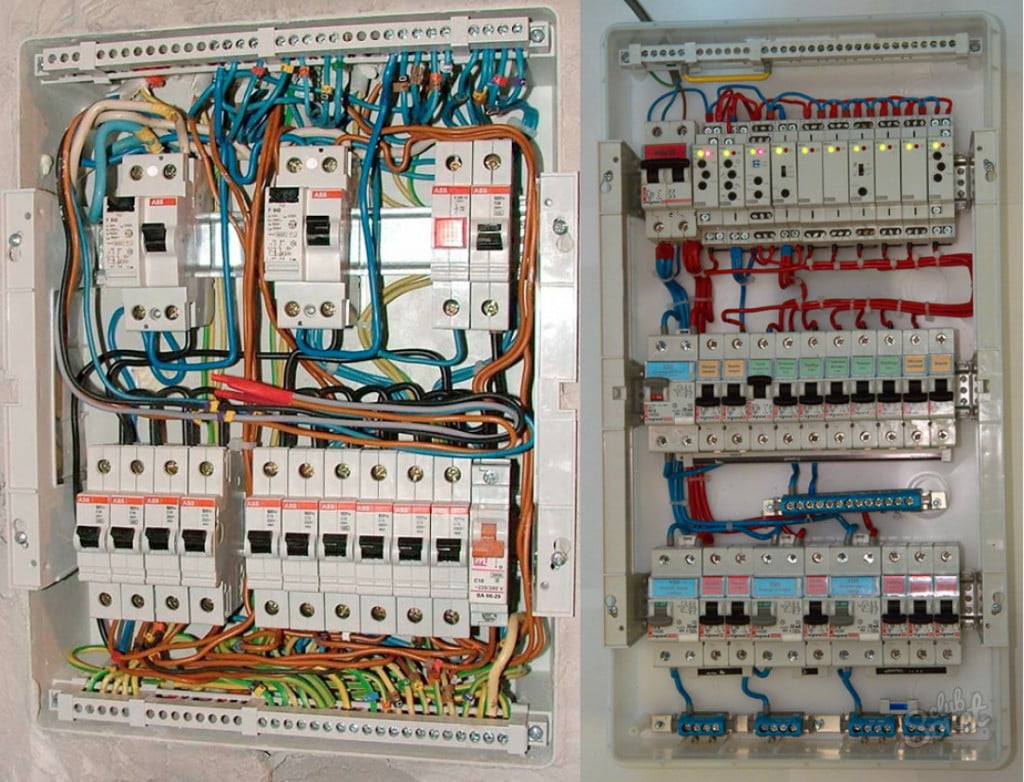

Пример готовой сборки

Проверка и подключение электрощитка

Смонтировав, таким образом, поэтапно весь распределительный щит, необходимо вновь, согласно составленной схеме, все перепроверить, протянув все соединительные контакты. Важно, чтобы все жилы кабелей в шкафу были аккуратно расположены — подобная сборка щитка облегчит ревизию и ремонт в дальнейшем.

Необходимо помнить, что если речь идет о частном доме, питание к которому нужно подводить со столба, домашний мастер не имеет права этого делать. Эта работа выполняется только обслуживающей организацией, домашнему мастеру остается лишь сборка электрощитов и их расключение.

Итак, когда все перепроверено, заводится питающий кабель на вводной автомат. Напряжения при этом на нем быть не должно. Подключив последний провод, производится пробное подключение щитка к напряжению, т.е. непосредственно сама проверка.

Вся автоматика при первичной подаче питания должна быть включена, тогда при неправильном монтаже, т.е. коротком замыкании в электросети квартиры, сразу будет понятно, по какой линии допущена ошибка. Розетки при этом должны быть разгружены, т.е. никаких приборов в них включено быть не должно.

При условии, что вся автоматика осталась во включенном состоянии, проверяются поочередно все устройства защитного отключения. Для этого, именно без нагрузки на них в квартире, нажимается кнопка «Тест». Т.к. подобное действие создает видимость утечки в сети, УЗО должны отключаться.

Если после произведенной проверки все в порядке, можно вызывать сотрудника контролирующей электроснабжение организации для проверки и опломбирования прибора учета электроэнергии.

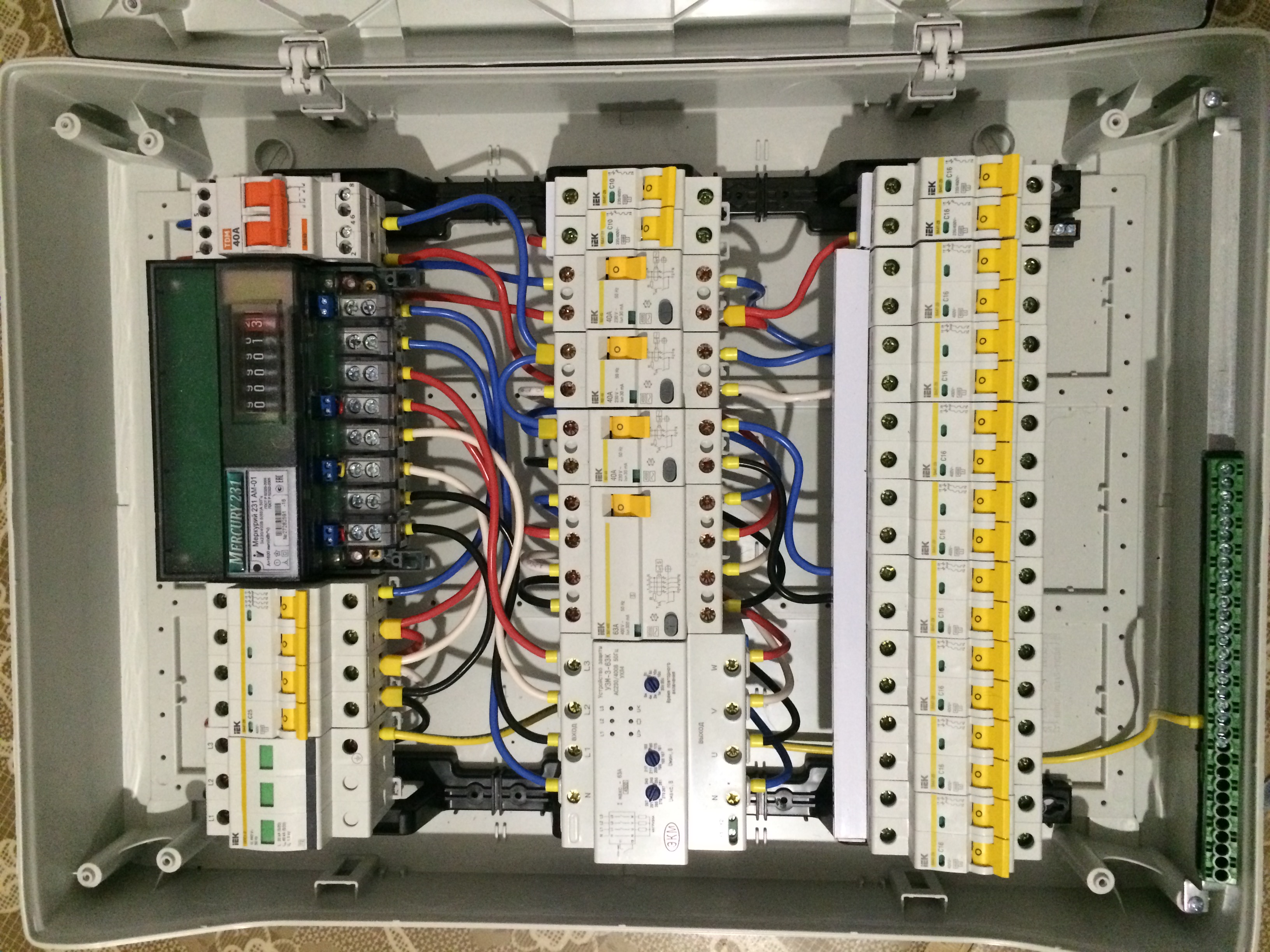

Более сложный электрошкаф с маркированными проводами

Некоторые советы

При производстве такой работы, как сборка щитков, имеет смысл установить обычную розетку, которая будет запитана от общего устройства защитного отключения. Это позволит включить какое-либо оборудование для ремонта или сделать подсветку внутри электрошкафа при аварийном отключении автоматов любой из групп.

Кто-то может сказать, что лучше в таком случае подключить эту розетку к вводному автомату, но этого нельзя делать ни в коем случае. Дело в том, что если розетка будет подключена перед прибором учета электроэнергии, контролирующая организация может наказать мастера, т.к. подобный монтаж позволяет хищение электричества.

После того, как произведена установка щитка и его ввод в эксплуатацию, через неделю необходимо протянуть снова все контактные соединения. Данную процедуру необходимо проводить хотя бы раз в полгода, во избежание ухудшения контакта при окислении жилы. Особенно актуален этот совет при монтаже с помощью алюминиевых кабелей.

Схемы, составленные для монтажа электрического щита, равно как и те, которые составлялись для монтажа электропроводки в квартире, выбрасывать ни в коем случае нельзя. Они обязательно пригодятся при каком-либо ремонте, намного сократив время поиска неисправности.

Дополнительные рекомендации

Помимо соблюдения цветовой маркировки жил, производя монтаж щитка, желательно отметить направление каждого кабеля, входящего в квартиру, бирками. Схема квартирного щитка переносится на дверцу электрического шкафа (на внутреннюю часть), а каждый автомат подписывается.

Если все шаги выполнить грамотно и аккуратно, это облегчит обслуживание не только самому мастеру, монтировавшему электрощит, но и любому электрику, который будет производить ревизию или ремонт.

Сложная схема электрощита с тремя фазами ввода

Рекомендации по безопасности

При производстве подобных работ не стоит пренебрегать элементарными требованиями электробезопасности. Вне зависимости от того, есть напряжение или нет, весь электроинструмент должен быть качественным. Изоляция ручек должна быть без повреждений и трещин. При малейших сомнениях в безопасности инструмента следует его немедленно заменить.

Если в каком-либо случае пришлось вызывать профессионального электрика, а инструмент, который он использует, перемотан изолентой, поврежден и т.п. — от услуг такого монтера лучше отказаться.

Подведем итог

Как можно понять, монтаж электрического щита своими руками — задача вполне посильная для домашнего мастера. Не имеет значения, для квартиры мы его собираем, для частного дома или для дачи. Если аккуратно и четко соблюдать все инструкции, появляется возможность приличной экономии средств на работе профессионального электромонтера.

Главное — это быть внимательным, не игнорировать такое условие, как схема щитка и не забывать, что от правильности монтажа при такой работе, как сборка щитов (сборка ВРУ), зависит жизнь и здоровье проживающих в квартире людей. А потому при наличии больших сомнений в возможности собственноручного выполнения подобной работы, лучше обратиться к специалистам. Основная задача в этом случае — доверить работу по монтажу электрических щитов действительно профессионалам, а не дилетантам, мнящим себя таковыми.

Похожие статьи:

Как собрать электрощит — автоматы и кабели. Типы электрощита. Как производится включение в схему

Индивидуальное жилищное строительство и ремонт старых помещений вынуждают владельцев жилых помещений самостоятельно вникать в технологический процесс электрических работ своего имущества. Это дает возможность сделать индивидуальную электро систему под нужды собственника, а не пользоваться типовыми схемами для стандартных потребителей.

Сейчас мы разберемся как собрать электрощит – автоматы и кабели.

Общие сведения

Понятие электрощита

Электрическим или распределительным щитом называют комплектный аппарат, выполняющий функцию приемника и распределителя электроэнергии напряжением от 1000Вольт (однофазный и трехфазный переменный ток), частотностью от пятидесяти до шести Герц, а так служащий же защитой от перегрузок и коротких замыканий.

Проще говоря, бытовой распределительный щит необходим для введения и распределения электротока, создания безопасности в жилых помещениях. Для рядового человека, не разбирающегося в электричестве, это коробка с электросчетчиком, проводами и прочими элементами внутри. Не понятно по какому принципу там все собрано и для чего нужно.

Устройство щитка

Собирается распределительный-учетный щиток так:

• Делается проект проводки;
• выбирается место;
• берется схема щитка;
• выбирается материал корпуса и комплектующие;
• производится подключение щита к питающему кабелю.

Если вы не уверены в своих силах и возможностях, то эти работы стоит предоставить опытному электрику. Любая ошибка будет стоит вам выводом из строя всех электрических и бытовых приборов. Но произвести монтаж электрощита своими руками все же можно.

Автомат ввода и учетное устройство электроэнергии должны устанавливаться только работниками специализированной компании, после чего вы можете продолжать самостоятельный монтаж. Если придерживаться правил и норм при этом, то все получиться.

Перед сборкой щитка ни лишним станет ознакомление с требованиями Гост51321 и Гост32397-2013. После сборки и монтажа следует пригласить представителей энерго компании для проверки и измерения контура заземления при пуске.

Чтобы сборка щита проводила правильно обязательно нужен проект проводки, в котором будут указаны все потребности потребителя для каждого помещения, указано сколько и где будут располагаться осветительные приборы и выключатели. Также проект оптимизирует маршрут и других систем: интернетные сети, телефон, антенна, сигнализация, трубопроводы отопления и водоснабжения.

Заметка: Задача проекта – определить более удобное расположение электрораспределительного щита.

Сейчас монтировать щит стали внутри помещения у входной двери. Таким размещением стараются сократить длину питающего кабеля. Для более комфортного пользования электрощитом, его установку по высоте следует производить на уровне глаз взрослого человека. Таким образом более удобно снимать показания прибора учета электроэнергии и  отключать не используемых потребителей при выходе из помещения.

При монтировании щитка в частном секторе следует учесть где и каким образом будет осуществляться подвод питающей линии, будет это воздушная линия или же подземный кабель. Все это нужно согласовывать с энергоснабжающей организацией. Не стоит осуществлять устройство электрощита близко к потолку, как делалось раньше.

В отличии от старых моделей счетчиков с предохранителями без ящика, современные щиты оснащены довольно надежным корпусом, что предотвращает их от проникновения детей.

Существует несколько вариаций комплектовки электрощита. В загородных домовладениях обычное расположение электросчетчика – опоры ЛЭП и другие закрепленные конструкции, а вводного автомата — на домовой стене.

В жилых высотках счетчики устраиваются на каждом этаже в холле. Здесь в щите будет располагаться лишь узо и автомат. В настоящий момент есть возможность купить готовый полностью оснащенный электрощит. Они собираются на предприятиях, на заказ и по типовому проекту.

На заметку: Выбирать щиток нужно по габаритам для размещения в нем всех элементов и с учетом запаса для создания дополнительных линий питания.

Схема электропитания

Нельзя пренебрегать безопасностью, зависящая от УЗО, устанавливаемое после прибора учета электроэнергии. Данное устройство начинает работать при происхождении утечек. УЗО разрывает цепь, сводя к нулю возможные поражения электричеством.

Необходимо, что бы работали бесперебойно все электроприборы в доме. Конструкция современных устройств, управляемая микропроцессорами, не простая и для нее необходима стабильная работа напряжения. Проверив которое, можно обнаружить его скачки в диапазоне от ста пятидесяти до двухсот восьмидесяти вольт. Высокотехнологичная современная электроника такого не выдержит. И для продолжительной эксплуатации техники, питающие автоматы следует подключать через стабилизирующее устройство. При таких скачках напряжения у приборов и техники, выходят из строя платы управления. Замена такой платы – удовольствие не дешевое.

Из-за внушительных габаритов, стабилизатор напряжения устанавливается близко от щитка. Его подключают после защитного устройства. В щите также находятся 2 шины, 1 на  заземление, другая на зануление. К первой подсоединяются заземляющие провода от электроприборов. На 0, обозначенный знаком N, подходит провод от защитного устройства.

Заметка:  На чертеже проводки принято считать, что «0» — провода синего цвета, «земля» обозначена с помощью белого либо желтого, а  фаза — красный.

Способы соединений автоматов: проводником 0 либо с помощью соединенной гребенки.

Существуют схемы простые и усложненные. Вторые с многочисленными потребляющими элементами, имеют соединение с меньшими по мощности узо под каждую группу, которую разбивают поэтажно, устанавливают индивидуальный вывод на хозяйственные постройки, придомовой территории и прочего.

Как правило, самое не безопасное помещение дома — ванная, которая должна иметь отдельный вывод питания с защитным устройством. Так же обязателен монтаж УЗО и на выводы для бытовой техники с мощностью от двух с половиной киловатт. Совместно со стабилизирующим устройством они дадут оптимальное значение напряжения и условия для использования техники.

Совет: При сборке электро — распределительного щита не стоит использовать дешевые составляющие. Ведь это, в первую очередь, человеческая безопасность.

Типы электрощита

Шкафы для  автоматики бывают наружными и внутренними . Первые располагают на стене дома. Под него устраивается токонепроводящий изолирующий материал.

Установленный наружный электрический шкаф выступает на сантиметров восемнадцать сантиметров над поверхностью стены. Во избежании нанесения травм, его следует устанавливать за дверьми или ближе к  углам стен. Внутренние щитки  или скрытые устанавливаются внизу  стеновой  поверхности,  при  этом их  дверца расположена заподлицо со стеной.

Короб щита выполняется из:

• Металла, покрытого порошковой краской;
• Прочного пластика.

Размеры шкафов различны – квадратные или прямоугольные.

Для самостоятельного монтажа щита и упрощения работ в нем, делайте большой по размеру шкаф. Также нужно учитывать все однополюсные автоматы, устанавливаемые в него. В проекте указана вся информация о количестве комплектующих элементов, которые нужно посчитать и прибавить 20% на возможное увеличение электросети.

Как производится включение в схему

В настоящее время все комплектующие электрораспределительного щитка выпускаются со стандартными креплениями.

Подключаются элементы в следующей последовательности:

• Провода заводят в клеммы и поджимаются контакты. Не следует перетягивать контакт – возможно повреждение сердечника провода.

Важно: Вся работа проводятся исключительно при отключенном питании.

• Избегайте контакта с электропроводами одновременно. После включения нескольких комплектующих, поочередным подключением производят проверку всех элементов. Вводную фазу подсоединяют на автомат, на выходе из которого подсоединяется узо, затем подсоединяется шина.

Заметка: Для обеспечения безопасности следует устанавливать заземление.

• На схеме, заземляющий кабель идет к шине, а к ней присоединяются кабеля с электрических приборов. Собирая устройство собственноручно энергосбытовая компания обязана опечатать счетчик  энергии и входной автомат. Чтобы избежать полного пломбирования всего щитка, внутри следует устанавливать отдельный бокс для входного автомата,т.к. в другом случае нет возможности установки на автомат пломбы (в отличии от электросчетчика).

• Как только произвели установку всех комплектующих, нужно соединить их входы.

Соединение гребенкой не вызывает вопросов, а при подсоединении с помощью перемычек существует два метода:

• Провод режется на нужные размеры,зачищаются края и сгибают их дугой. В один контакт вставляются окончания двух перемычек и притянуть;
• На большом отрезке провода с шагом в 4-5 сантиметров удалить по полтора сантиметра изоляционного слоя. Согнуть зачищенные участки провода дугой. Зачищенные участки установить в контакты и затянуть.

Соединение перемычками не очень качественное, лучше применить соединительные шины, которые устанавливаются в корпус автомата с помощью специальных разъемов. Шины продаются по метражу и режутся на нужную длину. Подключив подающий провод в первый автомат и установив шины, затягивают все контакты соединяемых элементов. На выходе автомата подсоединяется «фаза», идущая на нагрузку электрической сети.

Монтаж электрического щита в квартире – установка электрощита в Санкт-Петербурге

Монтаж электрощита, важнейший компонент электрической системы квартиры, офиса, дачи, в общем любого помещения или здания. Он необходим для ввода и распределения тока и нагрузки.

Установка электрощита

При установке щита очень важно правильно разделить сеть на группы и установить необходимое количество автоматов. Разделение электрической проводки на группы обеспечивает защиту и безопасность эксплуатации электросети квартиры, частного дома. Деление производиться в зависимости от вида силового и светотехнического оборудования или просто по количеству помещений в доме или квартире.

Сборка электрощита

Процесс сборки электрощита –это довольно сложный и ответственный процесс, именно от качественной сборки, от хорошего соединения контактов и правильного расчёта мощности автоматов, УЗО, контакторов и реле зависит нормальное функционирование всей электрической системы.

Монтаж распределительного щита

Электромонтажная организация «Домашний электрик» предлагает выполнить работы по сборке, установке, монтажу, подключению и обслуживанию электрощита в квартире и частном доме СПб (Санкт-Петербурга) и Ленинградской области. Электрик профессионально выполнит монтаж встраиваемого и навесного электрощита любого типа. Наши услуги включают в себя:

• консультация по комплектации электрощита
• сборка электрощита согласно электрическому проекту
• монтаж щита по тех. задания или схеме заказчика
• установка, подключение и пусконаладочные работы

Монтаж накладного щита

сборка электрощита на 24 модуля

монтаж электрического щита

Монтаж щита в квартире

Распределительный щит – монтаж щита в квартире работа для профессионала, настоятельно рекомендуем не экспериментировать с собственной безопасностью! Мы готовы выполнить следующие виды работ:

• установка и перенос электрощита внутри квартиры
• монтаж распределительного щита в частном доме
• монтаж встраиваемого (внутреннего) электрощита
• монтаж накладного (наружного) электрощита

Прайс-лист на монтаж электрощита

Фиксированные расценки на установку, сборку и подключение электрощита помогут спланировать бюджет ремонта квартиры. Цены на монтаж щита указаны без учета стоимости материала. В стоимость установки распределительного щита входят следующие услуги:

• установка пластикового (металлического) бокса
• установка электросчетчика (одно, трехфазного)
• установка УЗО, автоматов, прочего оборудования
• коммутация и подключение кабелей в щитке

Количество модулей в электрощите

Цена на монтаж электрического щитка в электромонтажной организации «Домашний электрик» зависит от количества установленных модулей. Встраиваемые и накладные электрические щиты для квартиры (частного дома) бывают на 12, 24, 36, 48, 54, 72 модуля. При выборе электрического щита необходимо определиться с количеством модульных элементов – автоматы, УЗО, счётчик электроэнергии и т. д.

Что такое один модуль в электрощите

Что такое один модуль в электрощите – это один однополюсный автоматический выключатель (средняя ширина автомата 18 мм). Количество модулей… максимально возможное количество однополюсных автоматов, одновременно устанавливаемых в щит.

Монтаж встраиваемого щита

монтаж электрощита на 36 модулей

установка электрощита под ключ

Устройство ниши под электрощит

Устройство ниши под встраиваемый щит (внутренний монтаж) оплачивается дополнительно. Стоимость монтажа ниши зависит от размера щита и материала стены, куда устанавливается корпус электрощита.

Сколько стоит монтаж электрощита

Сколько стоит монтаж электрощита в квартире, частном доме (коттедже) под ключ? Узнать стоимость установки встраиваемого или накладного щита можно прямо сейчас с помощью нашего онлайн калькулятора и скачать смету (Приложение к договору №1)

Онлайн калькулятор

Гарантия на монтаж электрощита

Гарантия на монтаж электрического щита под ключ в квартире, частном доме 24 месяца с момента подписания акта выполненных работ. Гарантию на оборудование выдает его производитель. При монтаже встраиваемых и накладных электрощитков рекомендуем использовать качественную автоматику европейских производителей (ABB, Siemens, Schneider Electric)

Примеры нашей работы

Предлагаем посмотреть фотоотчеты компании «Домашний электрик» по сборке, монтажу, подключению электрических распределительных щитов внутренней и наружной установки в Санкт-Петербурге и Ленинградской области.

Консультация электрика

Для консультации специалиста по монтажу и установке электрического щита в Санкт-Петербург и Ленинградской области звоните по телефону: +7 (812) 642-84-64 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.



Наши услуги

Монтаж электрощита

Важность установки электрических панелей

В зависимости от того, как долго вы прожили в своем доме, может случиться так, что вам срочно понадобится ремонт, о котором вы можете не думать. За стенами делается много работы, чтобы ваш дом был теплым и хорошо освещенным, но электрическая панель не сможет хорошо выполнять свою работу, если вы не будете постоянно обновлять ее и исправлять.

В этом видео показано, как установить электрическую панель.

Установка электрощита

В каждом доме есть электрическая панель определенного размера или типа.Являясь центром вашей электрической системы, он разделяет ваш дом на отдельные цепи, каждой из которых можно управлять отдельно. Таким образом, он также отвечает за производительность и эффективность вашей электрической системы в целом и, как и другие компоненты, в какой-то момент может выйти из строя и потребовать ремонта или замены. Нужна ли вам замена панели FPE, ремонт автоматического выключателя или модернизация блока предохранителей. Без соответствующей электрической панели вы просто не сможете использовать электричество в доме.

Когда напряжение от электрической сети достигает вашего дома, оно должно быть равномерно распределено по всему дому.В каждом доме есть определенное количество цепей, каждая из которых обеспечивает наличие в доме электропроводки, необходимой для работы приборов, гаджетов и других устройств. Кроме того, каждый из них оснащен автоматическим выключателем, который отключит эту цепь при обнаружении чрезмерного напряжения, чтобы избежать риска возгорания и повреждения других частей электрической системы.

Электрическая панель (, также известная как сервисная панель, коробка выключателя или коробка автоматического выключателя ) гарантирует, что вы можете использовать электричество безопасным, эффективным и действенным способом.Технология развивалась на протяжении многих лет, а это означает, что важно иметь новейшие электрические панели, чтобы ваш дом был защищен. Это особенно актуально для домов, в которых все еще используются старые блоки предохранителей. Наши электрики могут помочь.

Электрическая панель может показаться достаточно простой, но на самом деле она является привратником всей вашей электрической системы. Установив правильно установленную панель, вы можете быть уверены, что проводка и цепи, управляющие вашей собственностью, будут работать безопасно и правильно.

Что делает моя панель автоматического выключателя?

Автоматический выключатель — это, по сути, предохранительное устройство, используемое для предотвращения повреждения электрических цепей в электрической системе вашего дома электрической перегрузкой. При обнаружении перегрузки срабатывает автоматический выключатель, обслуживающий эту панель, так же, как перегорает предохранитель в коробке предохранителей старого типа. Однако вместо того, чтобы заменять предохранитель для повторного замыкания цепи, современный автоматический выключатель позволяет сделать это простым щелчком выключателя.Поскольку ваш автоматический выключатель является неотъемлемой частью защиты вашей электрической системы, а также служит для того, чтобы сделать схемы сброса настолько удобными, очевидно, что вы действительно не можете позволить себе рисковать, когда дело касается общего состояния и производительности вашей панели автоматического выключателя.

Электрические панели важны в вашем доме

Ваша электрическая панель — самая важная электрическая единица в вашем доме. Вы должны убедиться, что ваши панели работают должным образом, чтобы они могли максимально надежно распределять электричество по всему дому.Цепи могут закоротить и больше не обеспечивать электричеством весь ваш дом. Панели, которые не работают должным образом, могут загореться. Эти панели могут генерировать опасный ток и представлять опасность поражения электрическим током любого в комнате. Позвоните нам по телефону (713) 812-7070, чтобы получить обслуживание и ремонт на дому.

Для получения дополнительных статей и информации посетите https://www.abacusplumbing.net/category/electrician/

Как выбрать расположение панели выключателя

Расположение панели или коробки выключателя необходимо тщательно спланировать из-за строгих правил их размещения.Национальные электрические правила или NEC выпускаются Национальной ассоциацией противопожарной защиты. Хотя эти нормы и правила не являются законом, они используются в качестве справочных материалов для государственных и местных властей, на которых основываются строительные нормы и правила, касающиеся электропроводки.

Наша команда в Hoffman Electrical & A / C может помочь вам определить правильное место для вашей панели выключателя. Если у вас есть вопросы, позвоните нам по телефону 866-238-3243.

Рекомендации NEC по панелям выключателей

NEC конкретно рассматривает панели выключателей в статье 110 нормативных указаний, которая называется «Требования к электроустановкам.”

• Для панелей выключателя область, называемая «рабочим пространством», — это область вокруг панели выключателя, в которой не должно быть никаких других установок. Согласно NEC, рабочее пространство вокруг панели выключателя должно быть не менее 6 футов 6 дюймов в высоту и 3 квадратных фута от стены при ширине 30 дюймов. Это позволяет открыть дверь на панель, ничто не блокирует зону.

• Рабочая рукоятка наивысшей центральной рукоятки не должна располагаться на высоте более 6 футов 7 дюймов от пола.

• Панели выключателя не должны располагаться в небольших закрытых помещениях, таких как туалет, ванная, кладовая или небольшие складские помещения.

• Панели выключателя должны быть легко доступны. В рабочем пространстве нельзя размещать мебель или другие препятствия, чтобы можно было легко подойти к передней части панели.

• Освещение местности необходимо. Хотя наличие света в помещении панели выключателя может считаться достаточным по кодам, может быть стоит выделить цепь для освещения над панелью.Это дает прямой свет, что позволяет легко видеть переключатели в темноте.

Если вы хотите, чтобы лицензированный электрик в районах Тампа, Клируотер или Санкт-Петербург профессионально заменил, установил, отремонтировал или выполнил техническое обслуживание вашей тормозной панели, свяжитесь с Hoffman Electrical & A / C сегодня!

Лучшие места для панелей выключателя

При выборе места размещения панели выключателя следует учитывать несколько факторов.Панель или коробка должны быть легко доступны; однако большинство людей также хотят, чтобы коробка была вне поля зрения, особенно дома или в офисе. Хитрость заключается в том, чтобы найти достаточно большую площадь, чтобы соответствовать стандартам рабочего пространства, установленным NEC, и которая находится вне поля зрения, но при этом остается легкодоступной. Некоторые общие области, которые могут соответствовать этим требованиям, включают:

• Под лестницей. Если места достаточно, панели выключателя можно разместить под лестницей, где есть легкий доступ.

• Гаражи.Для домов с пристроенными гаражами это идеальное место для установки панели выключателя. Место возле двери, ведущей в гараж, было бы хорошим выбором.

• Подвалы. Во многих домах и зданиях панель выключателя находится в подвале. Просто убедитесь, что на случай отключения электроэнергии достаточно аварийного освещения, чтобы можно было найти коробку в темноте.

Конечно, панели выключателей можно разместить в основных помещениях дома или на работе, хотя большинство людей предпочитают, чтобы они были вне поля зрения.Если они находятся на основных участках, можно окрасить дверь или короб панели в тон декора. Однако они не должны быть покрыты изображениями или другими украшениями, которые могут затруднить их поиск или доступ. Основные соображения должны заключаться в том, чтобы рабочее пространство соблюдалось, наряду с легким доступом и освещением.

Почему стоит выбрать Hoffman Electrical & A / C для удовлетворения потребностей в электричестве в жилых домах Флориды?

Hoffman Electrical & A / C — это семейный бизнес, обслуживающий регион Тампа, Сент-Джонс.Сообщества в Санкт-Петербурге и Сарасоте, штат Флорида, с 1989 года. Наш дружелюбный и квалифицированный персонал электриков устанавливает, ремонтирует и выполняет регулярные профилактические осмотры.

В наши зоны обслуживания входят:

Округ Хиллсборо (Флорида) — Аполло-Бич, Блумингдейл, Брэндон, Кэрролвуд, Шеваль, Цитрусовый парк, Клируотер, Ист-Лейк, озеро Магдалина, Лутц, Палм-Ривер, Завод-Сити, Ривервью, Тампа, город-и-кантри и Вальрико.

округ Пинеллас (Флорида) — Клируотер-Бич, Данидин, Ист-Лейк, Ларго, Олдсмар, Палм-Харбор, Парк Пинеллас, Семинол, Св.Санкт-Петербург, Санкт-Петербургский пляж и Тарпон-Спрингс.

Панель управления

в сборе | Сборка коробки

Позвольте Arimon помочь вам сконцентрироваться на ваших основных задачах, передав на аутсорсинг сборку панели управления или блока управления.

Увеличьте пропускную способность, сократите количество сырья и производственных запасов, а также освободите площадь с помощью готового решения «под ключ», готового к установке. Делайте то, что умеете лучше всего, а мы делаем то, что умеем лучше всего!

Arimon гордится постоянным признанием OEM-производителей, которых мы обслуживаем, за поставку решений для сборки электрических панелей управления и сборки коробок, которые позволили снизить стоимость; повышение качества, надежности, производительности, производительности и технологичности; сниженный риск; и помог им получить конкурентное преимущество!

Нам постоянно говорят, что мы выполнили взятые на себя обязательства — делаем все правильно с первого раза и каждый раз выполняем вовремя!

Контрактное производство промышленных панелей управления

Arimon и сборка боксов включает в себя полный комплекс услуг, в том числе:

• Услуги по проектированию и инжинирингу для оказания помощи с концепциями, компоновкой, инструментами и выбором материалов для повышения технологичности и надежности при минимальных затратах
• Прототипы и образцы для проверки конструкции и тестирования, соответствующие вашим спецификациям и срокам
• Полномасштабное управление цепочкой поставок для решений «под ключ», включая поиск компонентов по всему миру, детальное планирование материалов, логистику и управление запасами (VMI, Kanban, JIT и индивидуальные программы складирования)
• Сборка и сертификация по стандартам UL, CSA, ISO и IPC
• Выделенные рабочие группы, чтобы сосредоточиться на вашем продукте и проекте и оперативно реагировать на изменения графика и сезонные колебания спроса или предложения
• Проверка и испытание, включая испытание на непрерывность электросети, электрическое испытание и имитационное функциональное испытание
• Помощь в оффшорном производстве, при желании, для крупносерийной и / или трудоемкой сборки панели управления
• Эффективное управление программами

В больших или меньших количествах — простая или сложная сборка коробки, сборка панели управления или электрического блока управления — от ручного управления до больших панелей управления распределением энергии и коробок — Arimon может помочь!

Производители оборудования

использовали электрические панели управления Arimon и решения для сборки коробок в широком диапазоне приложений и отраслей.

• Промышленные щиты управления
• Распределение энергии
• Панели управления прибором
• Панели приборов
• ПЛК управляет
• Выключатели и узлы кнопочные
• DIN-рейки в сборе
• Кассеты вентиляторов
• Распределительные коробки
• Ящики автоматических выключателей
• Панели управления для опасных зон
• 12 вольт панели управления
  • Органы управления
  • Приборный щиток
  • Переключатель
  • Распределительные коробки
  • Узлы

Независимо от того, готова ли ваша электрическая панель управления или конструкция сборки коробки к производству, или требуется базовая панель управления или концепция без дизайна, команда инженеров и разработчиков Arimon имеет опыт и готова принять вашу электрическую панель управления в сборе или сборку индивидуальной коробки сборка от концепции до доставки!

Arimon сертифицирован по ISO 9001: 2015, сборочное предприятие сертифицировано UL и CSA, соответствует стандартам IPC A-610 по приемлемости электронных сборок, требованиям IPC / WHMA A-620 и требованиям для сборок кабелей и жгутов проводов, IPC A-630 Стандарт приемлемости для производства, проверки и тестирования электронных корпусов, соответствует требованиям RoHS.Наши процедуры производства, тестирования и контроля качества электрических панелей управления и сборки коробок обеспечивают высочайший уровень качества и надежности.

Узнайте больше о дополнительных преимуществах и причинах, по которым OEM-производители выбирают Arimon для сборки промышленных панелей управления и контрактного производства сборки нестандартных коробок.

Свяжитесь с Arimon сегодня и начните разговор о том, как использовать более 75 лет опыта сборки электрических панелей управления и сборки коробок для вас!

Мы хотим заработать привилегию быть производителем вашего электрического пульта управления и сборочного контракта на сборку коробки — используя то, что мы делаем лучше всего, чтобы помочь вам делать то, что у вас получается лучше всего!

Электропроводка и установка

Могут ли домовладельцы Далласа сэкономить деньги при установке или подключении электрической панели

Установка электрических панелей и проводки требует особой осторожности и навыков, поскольку работа с электричеством может привести к смертельным последствиям для неопытных людей.Стоимость установки электропроводки или панелей зависит от объема проекта, а также от того, возникнут ли какие-либо проблемы при выполнении работ.

Если вы обновляете старый дом или устанавливаете пристройку, может потребоваться новая электрическая панель и проводка, чтобы привести дом в соответствие с нормами.

Как подключить электрическую панель

Для установки электрощита необходимо предварительно выбить заглушки для установки трубы питателя.Установите разъем в панель и установите контргайку, чтобы удерживать его на месте. Если вы используете металлическую трубу, поместите пластиковую втулку на резьбу соединителя.

С помощью рыболовной ленты протяните провода электрического питателя через трубу питателя. Оставьте достаточно провода, чтобы добраться до противоположной стороны панели. Таким образом, будет достаточно проводов для подключения в любом месте электрической панели.

Согните два черных провода, чтобы придать им форму для облегчения установки на главный выключатель.На этом фото главный выключатель расположен вверху справа на панели. Зачистите провод ровно настолько, чтобы его можно было подключить к клеммным наконечникам главного выключателя.

Подключите нейтральный провод к нулевой шине. Нейтральная шина расположена по обе стороны от выключателей. Это стержень серебристого цвета с множеством более мелких винтов и точек подключения. В нем также имеется отверстие большего размера для нейтрального провода механизма подачи. Нейтральный провод — это провод, помеченный белой фазирующей лентой.

Для прокладки проводов ответвительной цепи затяните провода с помощью рыбной ленты.Если вы устанавливаете проводку NM, установите разъемы NM на электрическую панель и закрепите провода двумя винтами на ремнях. Снимите внешнюю оболочку, чтобы обнажить проводники.

Подключите все зеленые и оголенные медные провода к шине заземления. Подключите белые нейтральные провода к нулевой шине. Если вы согнете провода заранее, у вас получится аккуратный и аккуратный монтаж проводов, который выглядит единообразно.

Затем установите линии питания на автоматические выключатели ответвления.Черный и красный провода — это провода фидера на этой фотографии, причем черные провода являются одним из проводов горячего питания, а красные провода — другим. Подключите провод подходящего размера к выключателю с правильным номиналом. Согните провода так, чтобы они сохраняли аккуратный вид после завершения установки.

Электрическая панель: советы по безопасной установке

В очень ранних домах все еще есть старые панели с предохранителями, эти панели требуют, чтобы владелец дома менял предохранители, когда они перегружаются и перегорают.Это создает проблемы, потому что владелец дома может не иметь надлежащего предохранителя и может вставить предохранитель слишком большого размера. Или у владельца дома может вообще не быть запасного предохранителя, и цепь будет отключена до тех пор, пока его не купят. Позвоните нам по телефону (214) 238-8353 для обслуживания и ремонта на дому.

Для получения дополнительных статей и информации посетите https://www.berkeys.com/category/electrical/

Основная электрическая панель и вспомогательные панели

Руководство по тому, как ваш дом получает и распределяет электрический ток между лампами, розетками и приборами.

Задумывались ли вы, как электричество доставляется в ваш дом и проходит через него? Понимание того, как работает электрическая система дома, может иметь большое значение для того, чтобы вы могли легко и безопасно решать проблемы с электричеством, когда они возникают.

Следующая информация поможет вам понять, как работает электрическая система дома.

Электроснабжение вашего дома

Электросистема вашего дома начинается с вашей электросетевой компании, которая отправляет электроэнергию в ваш дом по воздушным линиям электропередач от опоры или под землей по подземным трубам, называемым «кабелепроводами».”

Электроэнергетика поставляет электроэнергию через мачту на крыше. Провода проходят через счетчик к главной панели. Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

В том месте, где подается электричество в ваш дом, вы обычно найдете электросчетчик и главную сервисную панель, как показано на иллюстрации выше и фото ниже. Электросчетчик установлен на главной электрической панели. Отсюда мощность распределяется по субпанелям и цепям по всему дому. Как только электричество выходит за пределы вашего счетчика, оно распределяется по свету, розеткам и приборам по всему дому по нескольким различным электрическим цепям.Christian Delbert / Shutterstock.com

Здесь мы рассмотрим центры нагрузки — распределительный центр или главную панель и меньшие субпанели, используемые для подключения и управления различными электрическими цепями.

Главная электрическая панель

Основные панели бывают разных размеров и конфигураций. Панель может быть установлена ​​снаружи дома отдельно от электросчетчика или в сочетании с ним, либо на внутренней стене за счетчиком.

Современная главная панель принимает три входящих электрических служебных провода и направляет меньшие кабели и провода к субпанелям и цепям по всему дому.

За автоматическими выключателями главной панели питание подается через заряженные шины (две шины, на которые закрепляются автоматические выключатели). НЕ ПРИКАСАЙТЕСЬ! Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Линии питания подключаются к двум верхним проушинам держателя счетчика. Когда счетчик установлен, главные автоматические выключатели отбирают электроэнергию от двух нижних клемм, замыкая цепь. Главные выключатели подают электричество на две шины, которые, в свою очередь, передают его вторичным выключателям.

В целях безопасности все цепи должны быть заземлены: непрерывный провод (часто сплошная медь) должен проходить от нейтрального разъема внутри панели к земле, такой как водопроводная труба или металлический стержень, вбитый непосредственно в землю. В отличие от горячих шин, нейтральная шина не имеет устройства защиты от перегрузки по току, поэтому она может постоянно поддерживать 0 вольт.

Автоматические выключатели и предохранители

Главная панель также включает в себя механическое устройство определенного типа для отключения электрических цепей дома от поступающей энергии.В большинстве современных систем это устройство представляет собой автоматический выключатель или просто «выключатель». Автоматический выключатель — это выключатель, который может отключаться вручную или автоматически отключаться из-за сбоя в электрической системе — обычно из-за перегрузки, которая может вызвать нагрев проводов или даже возгорание. Главная электрическая панель содержит автоматические выключатели первичной цепи и отдельные выключатели. . Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

В других типах разъединителей используются рычаги и предохранители — вы нажимаете на рычаг или вытаскиваете блок предохранителей, чтобы отключить питание электрических цепей дома.

Максимальный ток, который сервисная панель может выдавать за один раз, отмечен на главном выключателе. Для большинства домов сети 100 А достаточно, чтобы удовлетворить все потребности в электричестве; тем не менее, многие строители новостроек теперь устанавливают службы на 150 или 200 ампер, чтобы обеспечить достаточную емкость. Электрические сервисные панели, рассчитанные на 60 ампер или ниже, не соответствуют современным требованиям.

Каждый автоматический выключатель рассчитан на тип провода и нагрузку, необходимую для его цепи. Наиболее типичные мощности для цепей освещения и розеток — 20 и 15 ампер.Стандартные выключатели для цепей на 120 В занимают один слот.

Выключатели для цепей на 240 В занимают два слота. Хотя типичный отбойный молоток 220 в два раза толще стандартного отбойного молотка, некоторые производители делают сверхтонкие отбойные молотки, которые занимают лишь половину площади стандартных отбойных молотков. Автоматические выключатели большой мощности используются для электроприборов, таких как печи, водонагреватели, сушилки для одежды и кондиционеры, которые потребляют много энергии.

Субпанели и ответвительные цепи

Выключатели большего размера могут также подключаться к вторичным панелям, называемым субпанелями.Субпанели имеют собственный набор автоматических выключателей и питают определенные устройства или участки дома. Подпанели часто располагаются в другой части дома. Вы можете, например, найти такой рядом с кондиционером в вашем доме.

Ответвительные цепи типичного дома © Дон Вандерворт, HomeTips

Цепи, по которым электричество доставляется в различные части дома, называются параллельными цепями. Ответвительные цепи берут начало в сервисной распределительной панели — главной или вспомогательной панели.

Для более глубокого изучения электрических панелей см. Сервисные электрические панели и автоматические выключатели: как они выполняют свою работу.

Для получения информации о проводке см. Домашняя электрическая проводка.

Наружные цепи

Электрические розетки на открытом воздухе, кухне и в ванной комнате должны быть защищены специальным прерывателем цепи замыкания на землю (GFCI) для защиты от поражения электрическим током. Поскольку он очень чувствителен к любому короткому замыканию, этот тип прерывателя может нуждаться в более частой переустановке, чем стандартные прерыватели, и его следует периодически проверять.Стандартная розетка

(слева) и розетка GFCI (справа) © Дон Вандерворт, HomeTips

Если в домашней электрической цепи подается питание только на несколько наружных розеток, вы можете защитить эти розетки, установив специальные розетки GFCI. Для получения дополнительной информации о розетках GFCI см. Руководство по покупке электрических розеток.

Рекомендуемый ресурс: Получите предварительно проверенного местного подрядчика по электромонтажу

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором других книг более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Электромонтажные услуги | Motion Tech Автоматизация

Современные производственные предприятия обычно включают сложные электрические системы. Освещение, сигнализация, панели управления, системы охлаждения, датчики, контакторы, кабели, сети и трансформаторы — это лишь некоторые из компонентов, которые производители компонентов используют на своих заводах. Трудно получить знания, необходимые для проектирования, сборки, модификации, эксплуатации и устранения неисправностей всех этих компонентов.В большинстве случаев требуется обширное обучение, найм специализированного персонала или консультации с разными экспертами. Все эти варианты дороги, трудоемки и неэффективны.

Тем не менее, управление сложными электрическими системами и электроникой может быть проще выполнить с помощью аутсорсинга. Специализированные подрядчики, такие как Motion Tech Automation, обладают обширными знаниями о различных решениях и лучших поставщиках электрических и электронных компонентов, а также о том, как лучше внедрить эти технологии в вашей компании.Используя его услуги, вы можете переориентировать свои усилия на основной бизнес и высвободить драгоценное время, чтобы вы могли заниматься тем, что у вас получается лучше всего. Правильная реализация этой стратегии часто приводит к более эффективной, рентабельной и продуктивной работе в краткосрочной перспективе, что приводит к снижению затрат и увеличению прибыли.

Электромонтажные услуги MTA

Motion Tech Automation предлагает ряд услуг по электромонтажу как часть своего пакета производственных услуг с добавленной стоимостью.Их решения основаны на их обширном опыте в области автоматизации, электротехники и промышленных решений. Некоторые из конкретных услуг, которые они предлагают в этой области, следующие.

Панели управления

Панели управления

— это одно из самых основных устройств в любой отрасли. Они управляют машинами, обеспечивают функции безопасности и сигнализацию, охраняют электрическое оборудование и предоставляют информацию в режиме реального времени рабочим и менеджерам. Однако проектирование и создание высокопроизводительных панелей управления требует знания многих различных тем в электротехнике и электронике, таких как рейтинги безопасности, корпуса, основное питание, мощность управления, переключатели, выключатели, программируемые логические контроллеры, человеко-машинные интерфейсы и другие.Приобретение правильных компонентов и обеспечение их совместимости также может усложнить и без того сложную задачу.

С учетом всех этих факторов, передача части или всей этой работы на аутсорсинг надежной компании, такой как Motion Tech Automation, имеет большой смысл. Его инженеры могут помочь вашей компании спроектировать, построить и использовать панели управления, а также устранить наиболее распространенные проблемы, связанные с их компонентами. Их доступ к первоклассным производителям электрических компонентов гарантирует, что у них есть опыт, чтобы рекомендовать подходящие решения для каждого случая.При необходимости они могут даже создать полное готовое к использованию решение, адаптированное для вашего конкретного приложения.

Проводка рамы

Правильная проводка требует знания стандартов безопасности, проектирования и установки. Допустимые типы проводов и кабелей, рабочие напряжения и токи, соображения окружающей среды (температура, влажность, воздействие солнечного света и химикатов), особые ограничения по применению (пищевая промышленность, фармацевтика, производство электроники), защита цепей и различные коды безопасности — вот лишь некоторые из факторов. это необходимо учитывать.Motion Tech Automation может помочь вашей компании спроектировать и построить чистую, безопасную и адекватную проводку.

Электротехника

Motion Tech Automation также может помочь спланировать, спроектировать, построить и развернуть любое электрическое оборудование. Наша команда обладает глубокими знаниями в таких областях электротехники, как энергетика, системы управления, электроника, сигналы, сети, защита оборудования и многое другое, а также в соответствующих областях применения в производстве.

Электротехническая поддержка

Motion Tech Automation также предлагает общие консультации и поддержку по электротехнике.В современных электрических системах и электронике используется множество различных технологий, поэтому консультации со специалистом в данной области могут помочь решить любую проблему и убедиться, что ваша работа выполняется наилучшим образом.

Сборка кабеля и жгута

Наша команда инженеров также может помочь в разработке и сборке различных кабельных жгутов, чтобы обеспечить безопасную установку и оптимальное использование пространства. Общие применения этой услуги включают производственные машины и панели управления.

Строить для печати

Motion Tech Automation также предлагает возможность создания индивидуальных электрических сборок на основе ваших собственных схем или моделей САПР. Эта услуга гарантирует совместимость, производительность и качество различных используемых компонентов. Это также упрощает обновление и позволяет продолжать использовать старую систему до тех пор, пока новая не будет готова к развертыванию, сокращая время простоя и поддерживая высокую производительность в процессе.

Свяжитесь с нами сегодня для бесплатной консультации

Нужна помощь в обновлении, проектировании или сборке ваших электрических систем? Motion Tech Automation находится на расстоянии одного звонка или электронного письма! Наши электромонтажные услуги и знания в области электротехники — это то, что вам нужно для достижения решения, которое ищет ваша компания!

Электромонтаж коробки выключателя — коробки выключателя 101

Фото: familyhandyman.com

В вашем доме — фактически в каждом доме — источник электроэнергии принимает непритязательную форму. Скрытый невзрачной металлической дверцей блок выключателя не выглядит очень впечатляющим, но именно поэтому вы можете включить свет, блендер, кондиционер и телевизор. Блок выключателя или сервисная панель работает как центральный релейный узел: он забирает энергию с улицы, а затем подает ее на различные электрические розетки и проводные электроприборы по всему дому.

Большинство людей открывают коробку выключателя только при возникновении проблемы, например, когда цепь требует восстановления после отключения. Так и должно быть. Домовладельцам следует держаться подальше от электрических элементов, особенно тех, которых они не понимают. Не ошибитесь: Блок выключателя опасен. Наймите дипломированного электрика, если считаете, что панель требует внимания. Цель этой статьи — просто рассказать немного больше обо всех этих загадочных проводах и переключателях.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Двухполюсный сервисный разъединитель

В верхней части коробки выключателя переключатель, который больше других, обычно называют «главным». (Технически это называется двухполюсным сервисным отключением.) Здесь, после прохождения через ваш счетчик электроэнергии, к вашему дому подключаются два горячих провода от коммунальной компании. Каждый провод несет 120 вольт.Если бы вы переместили этот переключатель в положение «выключено», электрический ток в вашем доме был бы прерван, и ваша посудомоечная машина внезапно перестала бы работать. Поверните переключатель в другую сторону, и ваша посудомоечная машина — не говоря уже о холодильнике, домашнем компьютере и будильниках в спальне — вернется к жизни.

Hot Bus Bars

От главного выключателя каждая из двух горячих линий энергокомпании переходит в свой собственный автобус. На первый взгляд автобус выглядит как обычный металлический брус.Один автобус идет вертикально по левой стороне панели. Второй автобус идет вертикально по правой стороне.

Нейтральная шина

Третья металлическая шина, нейтральная шина, снова принимает электрический ток после того, как выйдет из коробки выключателя и протекает по всему дому, выполняя свою работу.

Фото: familyhandyman.com

Автоматические выключатели

Автоматические выключатели охватывают горячие шины, и в случае перегрузки — скажем, из-за слишком большого количества работающих одновременно устройств — затронутая цепь отключается и автоматически отключает электрический ток.Кроме того, автоматические выключатели служат исходными точками для проводки, идущей в разные части вашего дома. Поэтому рядом с отдельными выключателями есть ярлыки (с названиями комнат или основных приборов). Каждая цепь имеет два провода под напряжением, подводимых к выключателю, а также нейтральный провод, который подключается к нейтральной шине. Вместе эти три провода выходят из коробки выключателя и продолжают обеспечивать питание своей назначенной цепи.

Существует два основных типа выключателей:

• Однополюсный: Они состоят из одного переключателя, рукоятки 120 вольт и могут быть на 15 или 20 ампер.
• Двухполюсный: Обрабатывая 240 В с номинальной силой тока от 15 до 70, они выглядят как два переключателя, соединенных вместе.

Проводное освещение, электрические розетки и обогреватели плинтуса обычно требуют 15 или 20-амперные выключатели. Водонагреватели и сушилки лучше всего подавать на 30 ампер. Между тем, электрические плиты используют автоматические выключатели на 40-50 ампер, а такие вещи, как система кондиционирования воздуха, могут обслуживаться выключателем еще большего размера или дополнительной панелью.
