Соединение проводов без пайки: обзор лучших способов + советы монтажников

Как Соединить Провода Без Пайки

В ПУЭ регламентированы требования по поводу соединения, где скрутка электропроводов категорически запрещена, — допускается сварка, спайка, а также фиксация на СИЗы, клеммы Ваго и винтовые зажимы. Из перечисленного, как показала практика, только сварка, спайка и СИЗы отлично зарекомендовали себя.

Запрет на использование скруток, которыми ещё не так давно законно производилось подавляющее большинство электромонтажных работ, объясняется тем, что в местах соединения увеличивается сопротивления, вследствие чего они начинают греться, и кроме этого они слабые на разрыв.

Но что делать когда под рукой нет специальных соединителей или паяльника,  а вам нужно срочно или временно соединить провода?  Давайте попробуем сделать надёжную скрутку и проверить её.

Содержание:

• Подробно и с фотографиями
  • Проверяем надёжность
    • ВИДЕО: Как соединить провода без пайки
    • Proper Joint of Electric Wire

Надрезаем оболочку провода

1

С помощью ножа снимаем около 2-3см (в зависимости от сечения) изолирующей оплётки провода. Стараемся не повредить ни одной жилы. Для этого по кругу надрезаем внешнюю оболочку, — даже если она прорезана не полностью, снять её можно, если в месте реза несколько раз согнуть провод.

Так должно выглядеть

2

Нужно распушить оголённый конец так, чтобы он был похож на грабли для сухой листы.

Кончики зачищены

3

Освобождаем от оплётки второй электропровод. Ножом зачищаем (скоблим) оголённые кончики — для лучшего соединения.

Скрещиваем жилы посередине

4

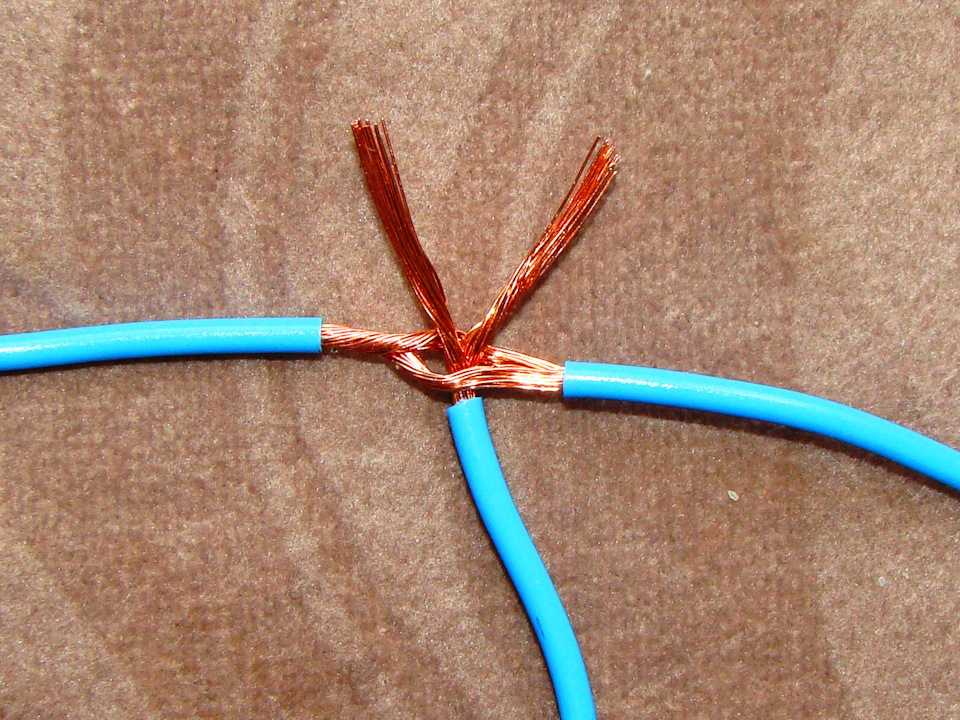

Оголённые жилы проводки заводим друг в друга, скрещивая их посередине.

Удерживая один, наматываем другой

5

Сжимая пальцами кончики жил у места соединения одного провода, другой рукой накручиваем жилы другого в сторону изолирующей оплётки.

Закручиваем в сторону изоляции

6

Половина дела сделана.

Половина скучена

7

Повторяем аналогичную операцию со вторым проводом. Как наматывать провод? По часовой или против? Не имеет значения, — надёжность скрутки будет одинаковой.

Наматываем второй провод

8

Скрутка готова. На фото показано то, как она должна выглядеть.

Так выглядит скрутка двух проводов

Проверяем надёжность

Следует отметить, что фиксация на СИЗы очень похожа на обычную скрутку, но с одним отличием – наличие изоляционного колпачка на ней. Так что, если по сопротивлению скрутка мало чем отличается. Для лучшей токопроводимости нужно лишь зачистить соединяемые провода.

Посмотрим, сколько может выдержать «запрещённое» соединение на разрыв.

Испытания были закончены на отметке более 6кг, поскольку к безмену провод подсоединили, и узел (не скрутка) начал развязываться.

Выдерживает более 62 кН

Теперь остаётся надёжно заизолировать место соединения изолентой или термоусадочной изоляцией. Можно пользоваться.

Обязательно нужно изолировать

Если хорошо зачистить контакты, надёжно заизолировать, то такое простое соединение будет служить годами, чему есть многочисленные доказательства. Можно только предположить причину запрета скруток, — похоже, это коммерческая выгода производителей СИЗов, соединителей Ваго и винтовых зажимов, два из которых часто оплавляются и служат причиной возгорания.

ВИДЕО: Как соединить провода без пайки

Proper Joint of Electric Wire

Как надежно соединить провода без пайки: простая пошаговая инструкция

8 Общий балл

Как соединить провода без пайки: инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Рейтинг пользователей: 3 (4 Голоса)

Способи з’єднання проводів — Platinum electric

Способи безпечного з’єднання проводів

Всі ми прагнемо, щоб наш будинок був комфортним і безпечним. Не останню роль у цьому грає електропостачання. Важко уявити сучасний будинок без побутової техніки, клімат контролю, опалення та охорона, і всюди потрібна електроенергія.

Для того, щоб вся ця техніка запрацювала, потрібно скласти грамотний проект і підвести до кожного споживача електрику або підключити до мережі, для цього знадобляться дроти.

У будь-якому випадку необхідно з’єднати провід із механізмом розетки, вимикача або автомата. Місце з’єднання – контакт має бути безпечним та надійним. Будь-які маніпуляції з проводом, кабелем, та й будь-яким обладнанням не терпить безтурботності та недбалого відношення. Навіть маленька помилка чи дефект може у майбутньому перерости у величезну проблему.

На перший погляд це просте завдання для кожного. З’єднати провід, здавалося б, що може бути простіше, скрутити два шматки, зверху для безпеки обкрутити ізоляційною стрічкою і все. Але професійні електрики знають, що це не так.

У точці де з’єднуються дроти утворюється опір, і як наслідок там виникає більш висока температура. Тому дуже важливо не допустити, щоб у місці з’єднання проводу та технологічного обладнання був неякісний контакт. Він може розігрітися до температури, коли не витримає ізоляція та почне плавитися.

Будь-який ізоляційний шар служить захистом від короткого замикання, якщо він порушений, то можливість короткого замикання зросте в рази. Дуже часто такі ситуації призводять до пожежі.

Завдяки технологічному розвитку сьогодні існують варіанти безпечного з’єднання проводів.

Як безпечно з’єднати дріт

На самому початку зупинимося на вимогах до електричного контакту.

• При механічному впливі будь-якого роду, контакт повинен мати запас міцності.
• Технічні характеристики дроту та контакту повинні збігатися – це дозволить не допустити додаткового опору.

Скрутка дротів

Найпростіший і найвідоміший спосіб — скрутка. Цей спосіб добре відомий спосіб кожному поціновувачу та професіоналу. Попередньо треба зняти ізоляцію, очистивши жилу від ізоляційного матеріалу приблизно на 5 см. Далі вже голі жили щільно з’єднати між собою та скрутити. Відремонтований новий контакт із голими жилами краще покрити ізолентою. Але багато професіоналів воліють зверху накрутити спеціальний пластиковий ковпачок. Він одночасно ізолює, підтискає контакт, і захищає.

При необхідності ковпачок можна скрутити перевірити, що відбувається з контактом і накрутити, але новому. Необхідно стежити, щоб гола жила не виходила за межі ковпачка.

Важливо!

• Скручуванням не можна з’єднувати між собою алюміній та мідь;
• Затискач повинен підходити за розміром, його підбирають за діаметром дроту або кабелю.
• При накручуванні захисного ковпачка застосовується помірна сила;
• Інтернет кабель, кручена пара — для цього виду проводів подібний спосіб не використовується;

Паяння та зварювання мідних проводів

Існує ще один спосіб з’єднання дроту та кабелю, але практикують його набагато рідше. Пайка – це метод вимагатиме набагато більше часу, додаткового обладнання та навичок. Але цей спосіб більш міцний і надійніший за скрутку.

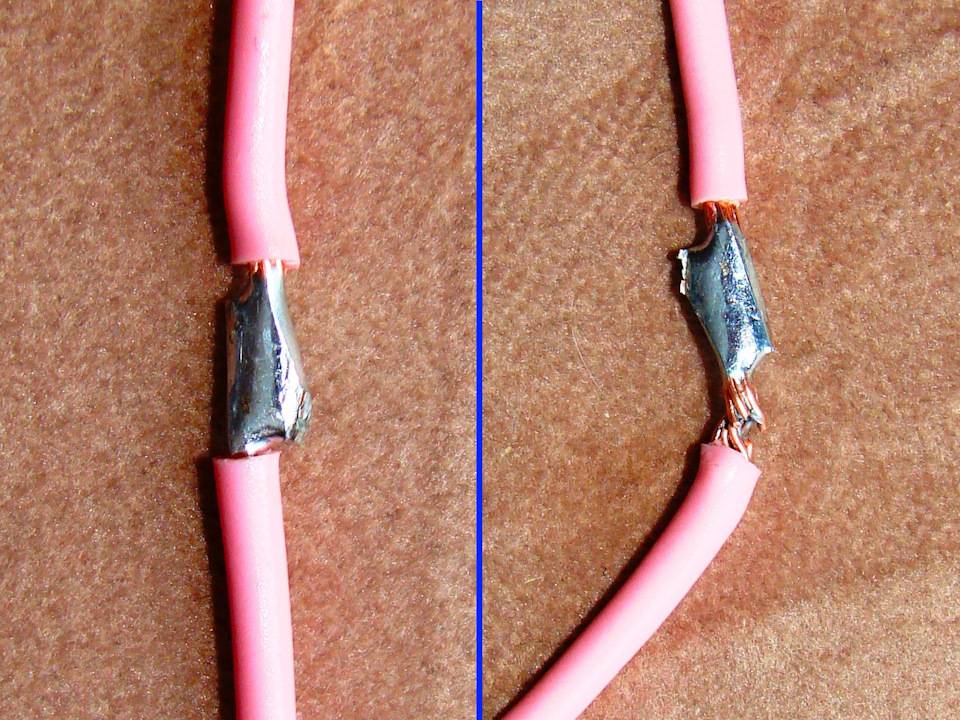

Справа в тому, що як би ви не з’єднували два шматки дроту скруткою, в місці з’єднання все одно з’являється опір, а при подальшій експлуатації там провід нагрівається, і які будуть наслідки ніхто не знає.

Для того щоб виконати паяння проводів потрібно традиційний паяльник і розхідники у вигляді каніфолі та олов’яно-свинцевий припій. Метод хороший усім, крім того, що якщо треба роз’єднати дроти з якоїсь причини, то доведеться лише розрізати у двох місцях – до та після паяння.

Більш надійний та міцний спосіб – це зварювання. Але знадобиться більш складна і дорога техніка. Потрібно роздобути зварювальний апарат, електроди, будівельний фен, засоби індивідуального захисту для зварювальника.

Місце, де немає ізоляції, покривають шаром ізоляційної стрічки або термоусадковою трубкою підходящою по діаметру, попередньо одягнувши її на один з кінців дроту, а після з’єднання проводів термоусадку необхідно прогріти будівельним феном, щоб вона щільно прилягала до кабелю.

Важливо!

• З’єднувати зварюванням можна лише однакові метали;

Клеми для з’єднання проводів

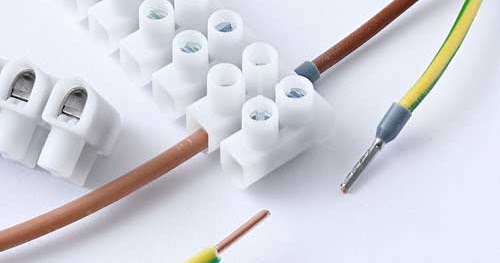

Клемна колодка – це проста конструкція, що складається з ізолюючої пластини та контактів. Два шматки дроту поміщаються в клемну колодку з різних боків і фіксуються ґвинтом. Можливий варіант іншої конструкції клемної колодки, коли оголена жила притискається пластиною.

Каркас, який виготовлений з ізолюючого матеріалу має кілька осередків, усередині кожної знаходиться латунна гільза, всередині якої відбувається з’єднання різних проводів. Конструкція дозволяє розділити велику колодку, відрізавши від неї ножем потрібну кількість осередків. Можна одночасно з’єднувати кілька пар. Клемна колодка зручна та безпечна для з’єднання проводів у розподільних коробках. Вас ніколи не вдарить струмом, якщо Ви візьметеся руками за клемну колодку, тому що вона ще й ізолює голі жили.

Важливо!

• За допомогою клемної колодки можна з’єднувати дроти, у яких жила виготовлена ​​з різних металів. За допомогою клемної колодки вийде безпечне та надійне з’єднання алюмінію та міді.
• Допускається з’єднання як м’яких проводів, так і жорстких з моно жиловою.

Мабуть, найшвидший спосіб – це пружинні клеми. Після того, як зняли ізоляцію з жили, достатньо помістити кінець оголеного дроту в клему і зафіксувати. Цей спосіб зручний при роботі з м’якими мідними проводами, типу ПВ-3. Так само даний спосіб підходить і для моножили, дроти типу ПВ-1. Метод підходить для дротів різних перерізів.

Німецькі клемники які випускаються під брендом Wago у своїй конструкції мають спеціальні контакти, виготовлені з біметалу, та покриті спеціальною пастою, яка не допускає окислення контакту. З’єднання проводів за допомогою клемників Ваго не вимагатиме робити скруток, затягувати гвинти, не потрібна і додаткова ізоляція, все відбувається швидко та технологічно.

З’єднання дроту за допомогою затискача-відповідача

Одноразові сполучні муфти, із вузьким спектром застосування – скотч-лок. Застосовується лише для слаботочних дротів, широко застосовується для прокладання телефонних ліній, комп’ютерних. Може застосовуватись для слаботочних проводів.

Провід в ізоляції стискається спеціальним інструментом безпосередньо в скотч-лоці, його конструкція передбачає спеціальну пластину з ріжучими краями. Вони частково розрізають ізоляцію та замикають ланцюг.

Затискач відгалужувач ЗПО простий і зручний у використанні, має доступну ціну, має водонепроникність завдяки тому, що є гідрофобний гель всередині. За потреби його можна легко замінити.

Офіційна назва даного способу — відгалужний стиск, але в народі він отримав свою унікальну назву — горішок. Цей спосіб з’єднання проводів зручний для приєднання до вже існуючої магістральної лінії електропередач без розриву основної магістралі.

Пристрій у вигляді невеликої та ізольованої коробочки, всередині якої передбачені три металеві пластини та гвинти.

Важливо!

• Відгалужуючий стиск допускає з’єднання алюмінію та міді, що зручно і важливо при підключенні вже працюючої ПЛ.

З’єднання алюмінієвих та мідних проводів за допомогою гільзи

Гільза – може використовуватись для підключення кабелю та дроту різного діаметру. Є лудженою трубкою, може мати плоский наконечник для більш надійного і зручного кріплення.

Провід або кабель зачищають на довжину гільзи, оголену жилу поміщають усередину, і спеціальними кліщами у двох трьох місцях стискають. Бажано підібрати гільзу за перетином кабелю або дроту.

Для більшої надійності зверху можна використовувати термоусадку. Гільзи можуть бути мідними, алюмінієвими та мідно-алюмінієвими, лудженими.

Докладніше про з’єднання мідних та алюмінієвих дротів можете прочитати у статті.

Де у повсякденному житті ми можемо зіткнутися із необхідністю провести з’єднання дротів

Ми розповіли про найпопулярніші та найпростіші способи з’єднання проводів, кожен з них не вимагатиме спеціальних знань та навичок, його зможе повторити кожен електрик-аматор.

Основні принципи з’єднання проводів можуть успішно застосовуватися при підключенні і розведення будь-якого електрощитового обладнання.

Інженери багатьох компаній постійно працюють над зручністю та надійністю своєї продукції. У тому числі вони приділяють багато часу щоб підключення їх обладнання було простим і зрозумілим, і одночасно надійним, щоб крім викрутки та пасатижів монтажнику нічого не знадобилося.

Багато зусиль витрачається на те, щоб максимально убезпечити людину, яка з якоїсь причини полізла до дротів. Для цього обладнання розміщують у спеціальних щитах, де вся проводка знаходиться усередині цього щита. Для того щоб побачити, як там все влаштовано треба зняти спеціальну пластикову стінку. І навіть після цього людина буде у відносній безпеці. Всі контакти заховані та ізольовані.

Не важливо, що ми робимо, підключаємо розетку, світлодіодний світильник, прожектор або датчик руху. Головне скрізь дотримуватись основних правил і тоді будинок буде безперебійно забезпечений електроенергією.

Поганий контакт може вивести з ладу або тимчасово зіпсувати дороге обладнання та побутову побутову техніку.

Как починить оборванный провод без пайки

В этом кратком и простом руководстве мы покажем вам как починить оборванный провод без пайки .

Это отличное решение для тех, кто не умеет паять или не имеет времени этим заниматься.

Все, что вам нужно, это несколько простых инструментов и изоленты!

Как снять изоляцию?

Удаление изоляции с провода — это быстрый и простой процесс, который можно выполнить с помощью инструмента для снятия изоляции.

Чтобы снять изоляцию с провода, сначала срежьте лишнюю изоляцию острыми плоскогубцами. Затем прижмите инструмент для зачистки к проводу и поверните его, чтобы снять изоляцию.

После того, как вы удалили изоляцию и медь с провода, вы можете приступить к ремонту оборванного провода.

Соединители Wago Метод – Прочность: Высокая

Соединители Wago представляют собой тип электрического соединителя, который обеспечивает быстрое соединение между проводами. Они доступны как в конфигурации «провод-провод», так и в конфигурации «провод-плата» и могут использоваться как для цепей постоянного, так и переменного тока.

Чтобы подключить провод к разъему Wago, сначала снимите изоляцию с конца провода. Затем вставьте провод в разъем и затяните винт, чтобы зафиксировать его на месте. Наконец, закройте рычаг на разъеме, чтобы завершить соединение.

Повторите процедуру с другой стороной (проволокой).

Благодаря своей простой в использовании конструкции они идеально подходят для приложений, где требуется быстрое и простое подключение.

На подключение проводов уходит буквально десять секунд.

Прочность соединения между проводами такая же, как если бы вы припаивали.

Метод обжимных соединителей — Прочность: Высокая

Обжимные соединители — это быстрый и простой способ соединения проводов без пайки. Чтобы использовать обжимной разъем, снимите изоляцию с провода, вставьте провод в разъем и зажмите его плоскогубцами.

Обжимные соединители могут использоваться для различных применений, включая автомобильную проводку, электропроводку и телекоммуникационную проводку. Они доступны в различных размерах, цветах и ​​формах, так что вы можете найти идеальный разъем для ваших нужд.

При использовании обжимных соединителей обязательно используйте правильный размер провода. Если разъем слишком мал для сечения провода, он не сможет обеспечить хорошее соединение и потенциально может вызвать пожар.

Обжимные соединители являются хорошей заменой для соединения проводов без пайки. Попробуйте!

Способ с термоусадочной трубкой – Прочность: средняя

При соединении провода с помощью термоусадочной трубки важно убедиться, что трубка имеет правильный размер. Трубка должна быть достаточно большой, чтобы ее можно было надеть на проволоку, и она должна быть достаточно тугой, чтобы не соскальзывала.

После того, как вы выбрали нужную трубку, вам нужно будет отрезать ее до нужной длины. Обязательно оставьте достаточно лишнего, чтобы у вас было с чем работать.

Скрутите провода. Затем натяните термоусадочную трубку.

Теперь пришло время сжать трубку. Это можно сделать с помощью тепловой пушки или с помощью пламени от зажигалки. При использовании теплового пистолета держите его на расстоянии не менее шести дюймов от трубы. Если вы подойдете слишком близко, вы рискуете расплавить трубку. Медленно перемещайте пистолет по трубе, следя за тем, чтобы все участки нагревались равномерно.

Если вы используете зажигалку, держите пламя на расстоянии около дюйма от трубки. Опять же, не забудьте переместить его так, чтобы все области были равномерно нагреты.

Когда трубка сожмется, дайте ей остыть в течение нескольких секунд, прежде чем двигаться дальше.

При необходимости теперь можно обрезать лишнюю трубку острым ножом.

Метод горячего клея – Прочность: средняя

Одним из самых популярных методов соединения компонентов при монтаже проводов является использование горячего клея. Это потому, что горячий клей прост в использовании, и, вероятно, он есть у вас дома. Он не требует каких-либо специальных инструментов или оборудования.

Чтобы использовать горячий клей для проводки, начните с нагрева клеевого пистолета. Когда клей расплавится, держите проволоку одной рукой, а другой нанесите клей на проволоку. Оберните провод вокруг компонента, к которому вы его подключаете, и держите его на месте, пока клей не высохнет.

Теперь, когда вы знаете, как использовать горячий клей для проводки, вы можете приступить к соединению компонентов в своих проектах. Это быстрый способ выполнить работу, и это намного менее грязно, чем использование припоя.

Метод изоленты – Прочность: средняя

Провода легко соединяются изолентой. Просто несколько раз обмотайте изолентой провод, а затем скрутите оголенные металлические концы провода вокруг друг друга, чтобы создать надежное соединение.

Это самый дешевый вариант, но не самый лучший. Если вы ищете более надежное решение, рассмотрите возможность использования припоя. Припой создает гораздо более прочное соединение и прослужит дольше, чем изолента.

Видеоурок

В видео мы покажем, как соединить провод без пайки, используя эти методы.

Что можно использовать вместо припоя?

Некоторые домашние альтернативы пайке проводных соединений:

Пистолет для горячего клея : Это популярный выбор для многих людей, потому что он прост в использовании и легко доступен. Недостатком является то, что он не очень прочный и может легко расплавиться, если станет слишком горячим.

Суперклей : Это еще один популярный выбор, поскольку он прост в использовании и быстро сохнет. Однако он не очень прочный и может легко сломаться.

Лента : это хороший выбор для временных соединений, поскольку ее легко использовать и снимать. Но он не очень прочный и со временем может расшататься.

Изолента : Это лучший выбор для временных соединений, поскольку он более долговечен, чем обычная лента. Но это может быть немного сложно в использовании и может быть трудно удалить.

Соединители проводов : Это хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Обжимные соединители : Это еще один хороший выбор для постоянных соединений, поскольку они очень прочные и простые в использовании. Но они могут быть немного дорогими в зависимости от типа, который вы выберете.

Насколько безопасно чинить оборванный провод без пайки?

Существует риск поражения электрическим током при ремонте оборванного провода, независимо от того, припаяны вы или нет. Если вас не устраивают связанные с этим риски, лучше вызвать профессионала.

Как проверить правильность провода?

Чтобы проверить соединения проводов с помощью мультиметра, сначала найдите два провода, которые вы хотите проверить. Прикоснитесь черным щупом мультиметра к одному проводу, а красным щупом к другому проводу.

Если показания мультиметра равны 0 Ом, значит соединение хорошее. Если показания мультиметра не равны 0 Ом, значит, имеется плохой контакт, и его необходимо исправить.

Как прикрепить провода к печатной плате без пайки

К концу этой статьи вы сможете надежно подключать провода к печатной плате без пайки.

Иногда вам будет неудобно паять или у вас не будет под рукой инструментов, и вам понадобится способ сделать это в крайнем случае. Есть несколько эффективных методов замены, которые вы можете использовать для крепления проводов к печатным платам — использование клеммных колодок, соединителей, клея для быстрой фиксации, нанесение жидкой канифоли и многое другое. Кроме того, пайка проводов снижает гибкость проводов, что делает этот метод ошибочным.

Существует несколько способов подключения проводов к любой печатной плате без пайки.

• Сначала отключите устройство от сети и очистите его с помощью чистящего средства.
• Удалите дергающиеся провода и закрепите провода на месте с каждой стороны с помощью клея для быстрой фиксации или контактного клея.
• В качестве альтернативы вы можете применить метод «Провод к плате», который использует одну точку контакта для присоединения провода к плате.
• Нанесение жидкой канифоли также является осуществимым методом: нагрейте жидкую канифоль и дайте ей стечь на медную проволоку и припой, дав ей остыть.

Подробнее мы расскажем ниже.

Как прикрепить провода к печатной плате без использования припоя

В процессе сборки схемы вы не всегда можете спаять все провода вместе. В этом случае на помощь приходят клеи быстрого крепления, которые можно использовать для крепления кабелей.

Небольшие элементы, такие как резисторы, можно легко соединить с помощью клея для быстрой фиксации. В такой ситуации вы прикрепите провод к соединительной планке и перевернете плату.

Поскольку большинство электрических соединений в компьютерах и связанной с ними электронике являются проводными, вы можете подумать, что пайка — единственный вариант, когда это не так.

Это руководство покажет все, что вам нужно сделать, чтобы соединить элементы печатной платы с помощью клея.

При подключении проводов к печатной плате у вас есть три возможных варианта:

Вариант 1

Здесь вы прикрепляете провод к печатной плате без какого-либо армирования. Это самая недорогая техника.

Вариант 2

Для подключения проводов к печатной плате можно использовать разъемы и клеммные колодки. В отличие от варианта 1, этот метод может стать дорогим.

Вариант 3

Натяжные провода используются для соединения проводов с печатной платой. Они обладают невероятной гибкостью (97 процентов), что делает их подходящими. (1)

Однако, если для соединения проводов с печатной платой использовать припои, они (провода) потеряют свою гибкость. Провода в конечном итоге разовьют точку перехода, которая приведет к их выходу из строя.

Обратите внимание, что можно использовать отвертку для затягивания ослабленных соединений проводов.

Как соединить провода с печатной платой с помощью клея

Самый простой способ прикрепить провода к печатной плате — скрутить их. В качестве альтернативы вы можете использовать разъемы, но последние будут стоить денег. Использование клея — один из самых недорогих способов соединения проводов с печатной платой.

Таким образом, вы можете просто пропустить провода через плату или использовать клей и/или контактный клей, чтобы закрепить провода на самой печатной плате.

Примечание: Если вы выберете контактный клей или клей, вам потребуется больше места.

Следующие шаги помогут вам:

Шаг 1. Отключите устройство от сети

Шаг 2. Отсоедините провода

Удалите провода, которые выпадают при установке батареи в печатную плату.

Шаг 3. Удерживайте провода на месте

Удерживайте провода на месте, в качестве альтернативы можно использовать контактный клей и клей.

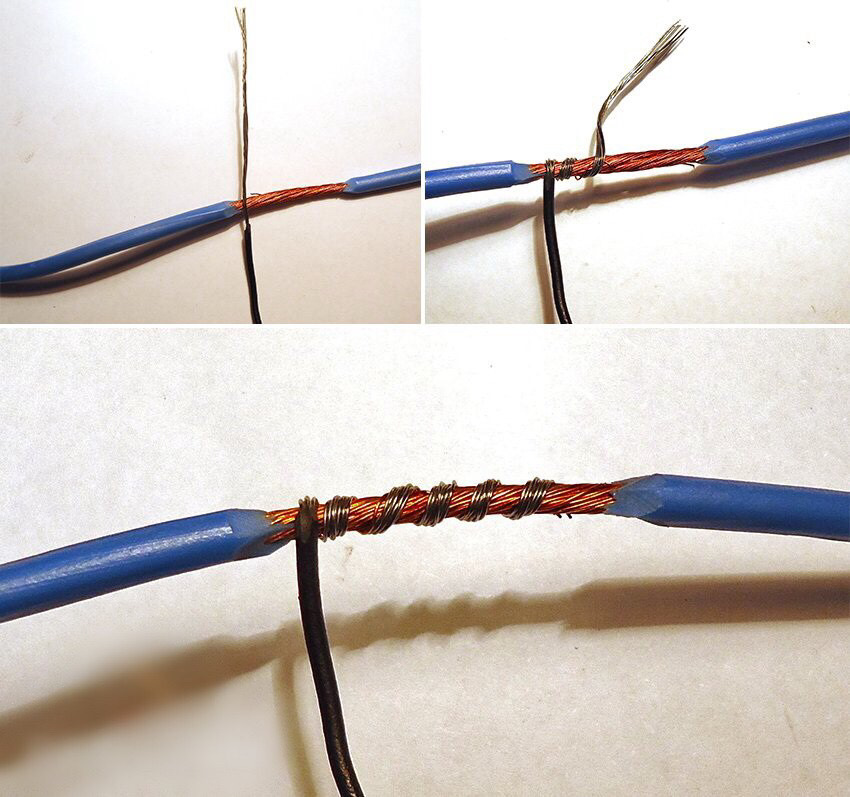

Соединение проводов без припоя или соединения

Вы можете строить без затрат на припой и паяльник, используя следующий метод:

Этот метод позволяет использовать одну контактную точку для подключения провода к печатной плате. И это самое дешевое, в отличие от клеммников и соединителей, которые дороги и требуют дополнительного места.

Всегда покрывайте провода изоляционным пластиком, чтобы предохранить их от нагревания и контакта с другими хрупкими элементами.

Шаг 1. Определите размер проводов

Найдите отверстие нужного размера для всех проводов.

Шаг 2. Зачистите провода

Снимите изоляционное покрытие с одного конца двух проводов с помощью инструмента для зачистки проводов.

Шаг 3. Вставка проводов

Вставьте зачищенный конец одного провода в обжим до изолированной части. Сделайте то же самое для другого провода.

Шаг 4. Обжим провода

Поместите обжим в паз обжимного инструмента и сожмите, пока обжим не согнется.

Можно ли использовать клей вместо припоя?

Да, вы можете использовать быстродействующий клей для соединения проводов 97 или меньше с печатными платами.

Ступени :

1. Скрутите провода в одном направлении
2. Прикрепите их к точке на печатной плате
3. Затем нанесите горячий клей на соединенные провода
4. Дайте ему остыть.

Примечание :

Откройте небольшое отверстие между площадкой и выводами кабелей/проводов при пайке светодиодов. Затем залейте расплавленный припой в трещину и дайте ему стечь в течение примерно двух секунд.

Избегайте нанесения припоя на другие контактные площадки на печатной плате для защиты светодиода.

Вместо клея можно использовать термоусадочную трубку. Метод объединяет провода без использования припоя. Механизм прост: термоусадочная оболочка сжимается, образуя раствор припоя. Метод занимает несколько минут, и это очень дешево. Но убедитесь, что у вас есть стабильный источник тепла. (2)

Замена припоя электрическими лентами

Как было сказано выше, существуют и другие более удобные способы соединения проводов с печатными платами помимо использования припоя. Провода могут быть присоединены к печатным платам через клеммные колодки и разъемы. Но это будет зависеть от типа подключения.

Другой вариант — прикрепить провода к печатным платам с помощью клея, но тогда соединение не будет должным образом изолировано. Провода могут закоротить.

При использовании припоя для соединения проводов с печатной платой убедитесь, что он имитирует вулкан или конус. Припой должен быть гладким, он не должен превращаться в шарик или перетекать на соседние выводы и соединения.

Используйте зажимное устройство для закрепления проводов на печатных платах. Вы также можете снять изоляцию, чтобы добиться того же.

Чем заменить паяльник?

Аккуратность имеет важное значение при подключении к печатной плате. Итак, очистите провода, выводы и другие элементы печатной платы, прежде чем прикреплять какие-либо провода. Новые печатные платы чистые, а на старых есть следы грязи и загрязнений, которые могут мешать их работе.

Я рекомендую использовать химические очистители, чтобы избавиться от мусора на печатных платах. И не забудьте очистить и высушить жало паяльника. Небольшая часть припоя на наконечнике будет отводить тепло к печатной плате.

Следите за тем, чтобы соединения были прочными, когда вы припаиваете провод к плате, чтобы припой не расползался при рывке. Затем будьте осторожны со слабыми местами на вашей печатной плате и немедленно устраняйте их, прежде чем собирать другие компоненты.

Вместо паяльника используйте флюс. Флюс позволяет припою течь равномерно и плавно.

Лужение является очень важным этапом, который нельзя пропустить при пайке. Он делает следующее:

• Лужение предотвращает попадание припоя на печатную плату
• Улучшает теплопередачу
• Защищает жало паяльника
• Замедляет износ элементов печатной платы.

Внимание: не используйте паяльник без лужения – жало хрупкое.

Взгляните на некоторые из наших статей ниже.

• Как удалить провод из вставного разъема
• Как разрезать электрический провод
• Где найти толстый медный провод на металлолом

Ссылки
(1) гибкость – https://www.healthline.com/health/benefits-of-flexibility
(2) источник тепла – https://www. sciencedirect.com/topics/physics-and- астрономия/источники тепла

Видео-справочник

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – электротехника
Место проживания: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом.
