Соединение проводов в распределительной коробке
Первые этапы ремонтных работ разных объектов или строительства дома на первых этапах обязательно организуется электрическая сеть. Определяют место установки выключателей, розеток, распредкоробок и так далее. По объекту пролегает сеть с большим количеством ответвлений для домашних и осветительных приборов. Она состоит из проводов, которые выбирают по сечению. Обязательно учитывают будущую нагрузку и прокладывают по конкретным нормативам. Важно правильно сделать совмещение проводов в распредкоробке. Существуют разные варианты, но идеального нет. У всех способов есть свои отличительная специфика.
Важное о распределительной коробке
Провода от электрощита разводятся по помещениям объекта, при этом в каждом присутствует ни одна точка. Для централизации в одном месте и стандартизации стыка проводников применяют распределительные коробки. Либо они носят иное наименование – разветвительные или распаечные. В них сосредоточены проводники всех устройств расхода энергии.
Провода прокладывают согласно четким требованиям, которые прописаны в ПУЭ (правила установки электрических установок). То есть все стыковки и разветвления выполняют исключительно в распаечной коробке. Проводники идут сверху стены не меньше чем в 150 мм от потолочного покрытия. При достижении кабеля области разветвления его спускают прямо вниз. В области ответвления ставят коробку.
Разветвительные коробки приносят следующие результаты:
- экономия трудозатрат и денег при прокладке проводов;
- повышение степени пожаробезопасности;
- простота технического обслуживания за счет концентрации стыковок в одном месте;
- облегчение ремонта электроснабжения, поскольку объединения легкодоступны и найти поврежденное место легче.
Распаечная коробка бывает округлой либо прямоугольной. Как правило, она имеет 4 вывода, однако могут быть и дополнительные. Они оснащаются резьбой либо штуцером для крепления гофрированного шланга.
Труба из пластика либо гофрированный шланг сильно облегчают монтаж и смену провода. В последнем случае нужно только отсоединить их от коробки и потребителя, и извлечь. После замены все возвращают на место. Когда провода находятся в штробе, то придется разбить штукатурку. Это намного сложнее.
Разветвительные коробки делятся по виду монтажа:
- Внутренние. Для них в стенке делают углубление, но крышка остается сверху. Ее устанавливают наравне с отделочным материалом. Можно покрыть ее декоративными панелями
- Внешние. Когда условия и глубина стен не дают возможности установить коробку внутри, ее закрепляют сверху.
Варианты совмещения проводников
Есть разные варианты стыковки. На выбор влияют такие факторы как:
- соответствие/несоответствие сечения;
- число проводов;
- условия эксплуатации;
- материал жил.
Рассмотрим особенности всех возможных техник.
Клеммы-колодки
Существуют различные виды клеммников – винтовые и с зажимами.
Однако они имеют аналогичное устройство. Есть крепежная система и пластина/гильза из меди. Особенность устройства – при вставке в конкретное место нескольких проводников происходит их прочное соединение. Установка максимально легкая.
Винтовые колодки оснащены корпусом из пластика. В нем имеется контактная пластина. Клеммники бывают с открытыми и скрытыми контактами. В гнездо вставляют проводник до 10 мм, у которого убрана изоляция. Его зажимают отверткой или винтом. Минус состоит в неудобстве соединений множества проводов. Попарное расположение контактов влечет затруднения, когда нужно соединить больше 3 проводов. Но их разрешено применять в ветках, где наблюдается большое потребление энергии.

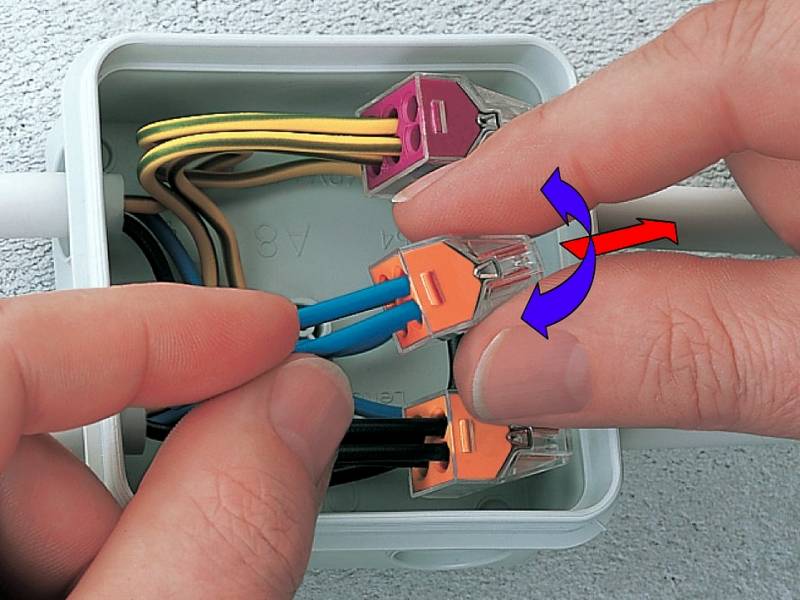

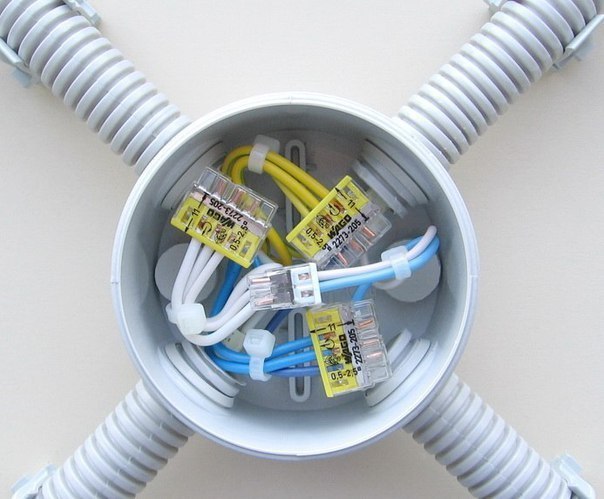

Клеммы WAGO
Колодки с пружинами WAGO – это популярные изделия для стыковки проводов. Они отличаются тем, что соединение осуществляется посредством особого механизма. Устройство имеет рычаг, позволяющий закрепить проводник без потери его целостности. Сначала с проводов убирают слой изоляции, жилы направляют в отверстие колодки.
Производители выпускают одноразовые и многоразовые WAGO. В первом случае их используют один раз, при замене проводки они становятся непригодными. Второй вариант стоит дороже, однако его легче снимать и потом разрешено применять снова.
Преимущество клемм ВАГО:
- Есть углубление для индикационной отвертки для того, чтобы контролировать работу электросети.
- Прочность креплений.
- Простая и быстрая установка.
- Небольшие размеры клемм.
- Есть возможность соединений большого количества жил.
- Стыковать можно провода и из одного материала, и из разных.
- Отсутствие обрывов тонких жил при фиксировании многожильных кабелей.
Из минусов стоит выделить только высокую цену устройств.
Самоизолирующие зажимы (СИЗ)
СИЗ – изоляционный стыковочный зажим в виде колпачка из пластика. В нем есть особая пружина, посредством которой фиксируют провода.
Преимущества таких устройств:
- множество цветовых расцветок, благодаря чему можно отмечать заземление, ноль и фазу;
- простая установка;
- материал изготовления из не горючего пластика, соответственно, нет риска возгорания проводке в соединительной области;
- доступная цена.
Все же СИЗ отличаются слабыми изолирующими и фиксирующими качествами, недопустимостью использования при состыковке проводов из меди и алюминия.
Гильзы
Стыковка проводов посредством гильз предполагает распределение очищенных жил в специальной трубке (гильзе). Потом ее обжимают и обрабатывают изолирующим материалом в виде стандартной изоленте, термоусадочной трубки. Есть возможность вводить провода и с одного конца, и с двух. Первый вариант предполагает, чтобы совместное поперечное сечение не превышало значение гильзы. Гильзы являются одноразовыми. Для соединения нужен специальный инструмент, а сам процесс достаточно трудоемок.
Скрутка
Это самая распространенная техника, только она не такая уж надежный. Его не рекомендует ПУЭ, поскольку не формируется качественный контакт. Есть риск перегрева и возгорания. Эту технику можно применять в качестве временного. Но даже тогда надо соблюдать правила. Скрутки 1-жильных и многожильных проводников схожи, но есть отличия.
Многожильные провода скручивают следующим образом:
- Зачищение изоляции на 40 мм.
- Раскрутка проводов на 20 мм.
- Соединение до стыка не раскрученных проводов.
- Закручивание вручную жилок.
- Затягивание скрутки пассатижами либо плоскогубцами.
- Изоляция термоусадочной трубкой либо изолирующей лентой.
Стыковка 1-жильных проводов в разветвительной коробке более простая. Проводники, которые освобождены от изоляции, скрещивают и пальцами скручивают на всем протяжении. Пассатижами/плоскогубцами обжимают проводники около изоляции и скручивают. Соединительное место изолируют.
Пайка
Это оптимальный способ, поскольку для него нужен только паяльник. Сначала зачищают и лудят провода. Для этого нагревают паяльник и наносят тонкий слой припоя. Проводник нагреваются паяльником и в горячем состоянии на короткое время помещают в канифоль. Затем начинают лужение. Для него надо, чтобы было немного припоя на кончике паяльника.
Им просто проводят по проводнику, и он становится блестящим с металлическим отливом.
На следующем этапе выполняют стандартную скрутку проводников. Потом снова берут паяльник и припой, при этом последнего нужно уже больше, чем при лужении. Скрутку прогревают до плавления припоя. Он должен проникнуть между витками и обволочь область скрутки. Тем самым обеспечивается надежность контакта.
Такой вариант невыгоден тем, что требует много времени, в сравнении со стандартной скруткой. Более того он отличается сложной ремонтопригодностью. Спаять провода проще, чем распаять.
Зажим «орех»
Это зажим кабеля с 2 пластинами и 4 болтами по углам. Для начала удаляют изоляцию, потом фиксируют проводники в пластине, по завершении покрывают оболочкой из карболита.
Преимущества зажима «орех»:
- высокое качество изоляции;
- есть возможность соединять различные материалы;
- легкость работ;
- небольшие затраты.
Но со временем крепления ослабевают, поэтому их необходимо периодически подтягивать.
Из-за больших размеров такой зажим редко применяют в распредкоробке.
Стыковка болтами
Они позволяют создать в разветвительной коробке крепкую стыковку проводов из разнообразных материалов. Новые коробки отличаются компактностью, поэтому зачастую подобное соединение трудно реализовать. Но старые образцы вполне позволяют применять эту технику.
Кроме болта нужно подготовить гайку и 3 шайбы из стали. Скручивают зачищенные части в виде кольца. Затем на болт надевают:
- шайбу;
- кольцо 1 жилы;
- шайбу;
- кольцо 2 жилы;
- шайбу;
- гайку.
Благодаря такой пирамидки этот метод считается громоздким и для стыковки ряда пар не подходит.
Таким образом, есть всевозможные вариации объединения проводов в разветвительной коробке. Оптимальный способ выбирается по удобству монтажа и стоимости. В любом случае важно обеспечить безопасность, длительный эксплуатационный срок, надежность и качество стыковки.
При отсутствии опыта работ с электрикой рекомендуется прибегать к услугам специалистов, иначе неправильный монтаж приведет к возгоранию.
Соединение проводов в распределительной коробке
При работе с электрическими проводами важно соблюдать технику безопасности и производить прокладку и соединение проводников согласно проекту с использованием качественных материалов.
Электроснабжение – это та область, в которой любая самая незначительная ошибка может привести к печальным последствиям. Поэтому важно купить силовой кабель только высокого качества от проверенных производителей и доверять работы по прокладке электропроводки квалифицированным специалистам в области электрики.
Одним из наиболее важных моментов является соединение проводов в распределительной коробке. От электрического щита провода разводят по помещениям, в которых обычно несколько точек подключения. Для того чтобы схема прокладки проводов в квартире или доме была стандартизирована, при монтаже используют специальные элементы, такие как распределительные (распаечные) коробки.
В данных изделиях и осуществляется соединение проводников с последующей их разводкой. При этом все проводимые работы должны соответствовать правилам, установленным в ПУЭ.
Если следовать рекомендациям ПУЭ, то все соединения и ответвления необходимо производить в распределительной коробке. Это обеспечит безопасность соединений и быстрый доступ при необходимости к данным элементам.
Обычно силовой кабель и провод прокладывают по верху стен в 15 см от потолка и, доводя до места ответвления, опускают вертикально вниз. В местах ответвлений как раз и устанавливают распределительные коробки.
По типу монтажа коробки разделяют на внутренние и наружные.
Внутренние вариации соответственно монтируют в специальные отверстия в стене. При невозможности монтажа в стенах используют наружные коробки, закрепляемые на поверхности стены. Первый вариант более приемлем с эстетической стороны, зато второй вариант обеспечивает простой и быстрый доступ к проводам при необходимости.
Сама распределительная коробка, как правило, представляет собой изделие круглой или прямоугольной формы с четырьмя выводами, в которых имеется специальная резьба, к которой удобно крепить гофрированный шланг или трубу.
Прокладку по ПУЭ рекомендуется проводить именно трубах. Такой способ протяжки кабеля наиболее безопасен и позволяет максимально быстро, без повреждения отделки помещения заменять провода при необходимости.
Из явных преимуществ соединения проводов в распределительных коробках можно выделить следующее:
— безопасность и возможность периодической проверки исправности соединений в коробе;
— удобство при проведении ремонтно-восстановительных работ на электролинии;
— уровень пожарной безопасности повышается в разы;
— оптимальное соотношение затрат и труда к получаемому результату.
Соединение проводников в распределительной коробке можно производить различными методами.
Наиболее популярный метод соединения проводов среди тех, кто прокладывает кабель самостоятельно, — скрутка. Однако такой способ ненадёжен, т.к. не обеспечивает должный контакт, что в свою очередь приводит к перегреву и даже возникновению пожара. Такой способ имеет место быть, но только в качестве временного варианта, в последующем заменённого на более безопасное соединение.
Не менее простой, но более безопасный способ – скрутка проводов с монтажными колпачками. Колпачок производится из пластикового компаунда, не распространяющего горение, соответственно соединение получается более безопасным и надёжным.
Более надёжным, но кропотливым методом является пайка. Он требует определённых знаний и умений обращаться с паяльным инструментом. Зато в конечном итоге в распределительной коробке провода будут надёжно и безопасно соединены.
При наличии инверторного сварочного аппарата можно соединять провода сваркой. Соответственно при наличии клеммников можно выполнить соединение данным методом, а если имеются специальные кабельные инструменты, то подойдёт и опрессовка.
Выбор в пользу того или иного метода зависит от квалификации электрика, финансовых возможностей и наличия необходимых соединительных элементов.
Главное, что нужно запомнить: все работы по соединению проводов в распределительной коробке должны производиться в соответствие с ПУЭ для максимальной безопасности и функциональности прокладываемых электролиний.
Купить качественный силовой кабель, распаечные коробки, кабельный инструмент и различные расходники для монтажа проводки в доме или квартире Вы можете в ООО «Вионет» по выгодным ценам от проверенных заводов-производителей .
Для чего используется распределительная коробка?
Гиды
Поделиться:
Что такое распределительная коробка?
Распределительные коробки — это металлические или пластиковые корпуса, используемые в качестве корпусов для соединений проводки. Соединения внутри называются ответвлениями и обычно представляют собой конец кабелепровода. Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, это снять покрытие, чтобы внести изменения, отремонтировать или добавить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом наносить вред материалу проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, как злонамеренного, так и непреднамеренного.
Основы подключения распределительной коробки
По сути, распределительная коробка содержит проводные соединения для разделения питания от одного источника на несколько розеток. Например, распределительная коробка может содержать один проводной источник питания, который подключен через несколько проводов для питания нескольких разных источников света.
Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и изготовлены из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки обычно устанавливаются быстрее и проще, чем металлические. Однако стандартная распределительная коробка, предназначенная для простого покрытия сростков проводов, может быть как металлической, так и пластиковой.
Соединения проводов в распределительных коробках
Все сращивания проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда сращивания пропускают и в результате могут представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, излучать искры или неправильно воспринимать себя детьми или домашними животными как игрушки. Распределительные коробки полезны для сращивания проводов, поскольку они также позволяют легко определить место сращивания проводов.
Больше из раздела Автоматизация и электроника
Найдите и оцените OEM-производителей, производителей на заказ, сервисные компании и дистрибьюторов.
Будьте в курсе отраслевых новостей и тенденций, анонсов продуктов и последних инноваций.
Найти материалы, комплектующие, оборудование, расходные материалы для техобслуживания и многое другое.
Более 10 миллионов моделей от ведущих OEM-производителей, совместимых со всеми основными программными системами САПР.
Начать поиск поставщиков
Заявите о профиле своей компании ico-arrow-default-right
ico-supplier
Более 500 000 подробных профилей поставщиков
ico-white-paper-case-study
Более 300 000 статей и технических документов
ico-product
6 миллионов+ промышленных товаров
ico-cad
Более 10 миллионов 2D- и 3D-чертежей САПР
Как подключить распределительную коробку
Руководства по проекту Fine Homebuilding
Электропроводка
How-To
Электрик шаг за шагом проведет вас по подключению распределительной коробки.
Брайан Уоло
Выпуск 228 – июнь/июль 2012 г.
Часть моей работы профессионального электрика заключается в том, чтобы содержать свою работу в чистоте и порядке. Аккуратный рабочий ящик упрощает установку освещения, выключателей и розеток, а также помогает будущим электрикам видеть, что происходит внутри ящика. Инспекторы также обращают внимание на аккуратность, потому что аккуратная проводка снижает вероятность короткого замыкания и дугового разряда.
Для меня частью организованности является соблюдение некоторых правил относительно того, как я прокладываю кабели в распределительной коробке. Когда это возможно, я пропускаю кабель, который подает питание в коробку, через отверстие в нижней части. Кабели, идущие к светильникам или розеткам вниз по линии, проходят через отверстия в верхней части. Если в одной распределительной коробке есть наружное и внутреннее освещение (распространенный сценарий для наружных дверей), кабель ближе к двери идет к наружному освещению; кабель, расположенный дальше от двери, питает внутренний свет.
Ничто в коде не говорит о том, что вы должны прокладывать определенные кабели через определенные отверстия, и никогда не предполагайте, что чья-то проводка следует вашим правилам. Использование собственных соглашений — это просто способ узнать, какие провода куда идут, когда вы смотрите на свою собственную работу, что удобно, когда вам нужно внести изменения или устранить неполадки в будущем.
Наконец, всегда проверяйте с помощью тестера напряжения, чтобы убедиться, что питание отключено от каждого переключателя (см. «Убедитесь, что питание отключено», FHB #19).6). Некоторые коробки содержат более одной цепи.
Online Extra: Смотреть сопутствующую серию видеороликов
Шаг за шагом
1. Протяните кабель. Кабели, идущие параллельно элементам каркаса, должны быть скреплены скобами не реже, чем через каждые 4-1/2 фута вблизи центра доски. Хотя жестких правил не существует, будьте последовательны в размещении ящиков. Расстояние 44 дюйма. с пола работает для взрослых, детей и людей в инвалидных колясках. Кодекс требует, чтобы кабели были защищены от повреждений и проложены аккуратно или «профессионально». Следите за тем, чтобы на кабеле не было петель и перекручиваний, чтобы его было легче тянуть. | |
| 2. Промаркируйте кабель. Раскрутите каждый кабель и пометьте его так, чтобы надпись была под коробкой, когда кабель находится в коробке и скреплен скобами. Хотя этикетки могут показаться излишними хлопотами, их использование в коробках с несколькими переключателями облегчает их последующее подключение. | |
| 3. Уложите кабели в коробку. Пластиковая коробка имеет выступы для крепления проводов. Язычки часто соединяются с коробкой в процессе формования. С помощью острогубцев или плоской отвертки немного приподнимите язычок и слегка изогните кабель, прежде чем вставить его в коробку. | |
4. Закрепите все кабели сразу . Убедитесь, что все кабели выходят на 3 или 4 дюйма за переднюю часть коробки. Лучше всего вставить все кабели, убедившись, что они аккуратны и не скручены, а затем скрепить их скобами на расстоянии не более 8 дюймов от коробки. Кабельный укладчик — отличный инструмент для укладки четырех и более кабелей. | |
| 5. Подготовьте проводники. Уложив провода в коробку и закрепив их скобами, срежьте этикетки с помощью резака для изоляции и вставьте их в вырезы, через которые кабели входят в коробку. Удалите оставшуюся изоляцию, разрезав ее канцелярским ножом, начиная примерно на 2 дюйма от конца. (Обязательно отрезайте от себя.) Удерживая проводники, потяните вниз внешнюю изоляцию. Когда вы закончите, срежьте изоляцию бокорезами и наклейте этикетку на горячий провод кабеля. | |
6. Сначала подключите нейтрали. Белые (нейтральные) провода часто соединяются вместе в распределительной коробке. Протяните их вдоль задней части коробки к центральному месту, обрежьте по длине и используйте инструмент для зачистки проводов, чтобы оголить примерно 3/4 дюйма. до 1 дюйма медного проводника на каждый провод. Скрутите проводники плоскогубцами, обрежьте жгут и закройте его проволочной гайкой. Аккуратно сложите пачку так, чтобы она ровно лежала в задней части коробки. Обратитесь к пакету проводных гаек для получения рекомендаций по правильному размеру разъемов проводов. | |
| 7. Подключите провода заземления к следующему . Проложите оголенные медные провода заземления вдоль задней части коробки и подведите их к одной точке. Скрутите провода вместе как единое целое и закройте их проволочной гайкой или обжимной втулкой. Убедитесь, что для каждого заземленного переключателя в коробке имеется отрезок провода длиной 4 дюйма (косичка). | |
8. Горячие провода в последнюю очередь. На однополюсном выключателе черный (горячий) провод, подающий питание на выключатель, подключается к одной из клемм, а провод нагрузки подключается к другой. Вы можете иметь один источник питания для более чем одного коммутатора, добавив косички под гайку провода. В коробке также находится кабель для трехпозиционного переключателя. Его красный проводник обрабатывается так же, как и черный проводник. |
9. Сложите провода внутрь. Каждый однополюсный переключатель будет иметь пару (линия и нагрузка) черных проводов. Рядом с наружными дверями проложите черный провод, питающий светильники наружного освещения, ближайший к двери. Аккуратно сложите провода в коробку, не путая их. Протолкните провода к задней части коробки, чтобы они не повредились во время гипсокартона. Когда пришло время установить переключатели, вытяните черный и заземляющий провода и подключите их к соответствующим клеммам переключателя.
