Как соединить два провода без пайки

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

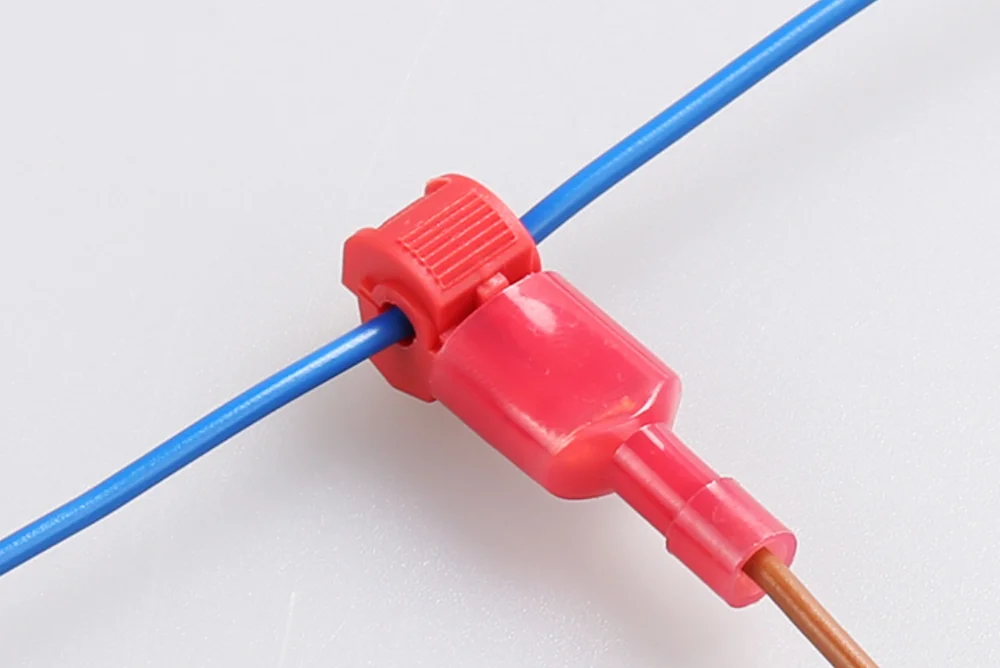

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

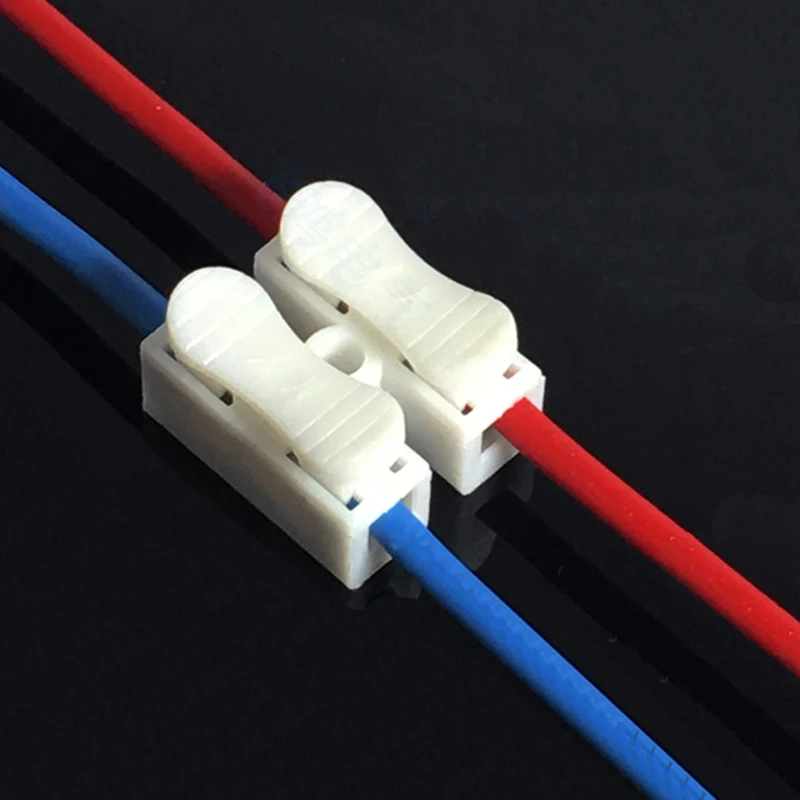

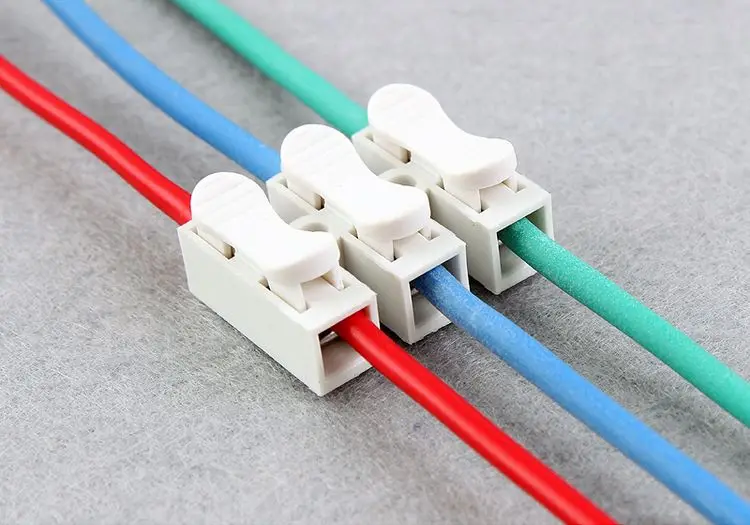

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.

Как надежно соединить провода без пайки

Я думаю, многим приходилось соединять два многожильных провода между собой. И чаще всего люди делают обычную скрутку жил между собой. Провод соединенный таким способом имеет невысокую прочность и при небольшом усилии скрутка может раскрутиться, а провод разорваться. Если под рукой есть паяльник, скрутку обычно пропаивают и прочность соединения становится хорошей. А как быть если паяльника нет под рукой? Как сделать качественную скрутку и соединить провода должным образом?

Как надежно соединить провода

С помощью канцелярского ножа или стриппера снимаем примерно 3 сантиметра изоляции с каждого конца провода.

Вот так:

Теперь необходимо распушить жилы в небольшую метелочку.

И тут главный момент: эти кисточки нужно перекрестить между собой, чтобы проволочки максимально перемешались между собой. Смотрите фото:

Пересечение должно быть примерно по середине оголенной зоны. Далее проволочки после перекрещивания, наматываем правый оголенный участок на левый.

А левый на правый.

В итоге должна получиться вот такая надежная скрутка провода.

Проверка

Закрепляем один провод на динамометре и тянем за другой. Легко можно создать усилие порядка 10 кг и скрутка не развернется, что является показателем отличной надежности.

Ну а далее изолируем термоусадкой или обычной изолентой.

В итоге провод обладает такой же надежностью почти как цельной.

Пользуйтесь друзья! Для автомобилистов это точно пригодится, как не один раз пригождалось и мне.
Я уверен, что теперь вы точно возьмете данный метод на вооружение и будете его применять всю оставшуюся жизнь, если конечно понадобится.
Конечно с пропайкой провод будет понадежней, но как говорится, чего нет, того нет.
А если вам знаком способ надежней — напишите его в комментариях, я уверен, всем будет интересно перенять ваш опыт.

Смотрите видео

3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

• Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

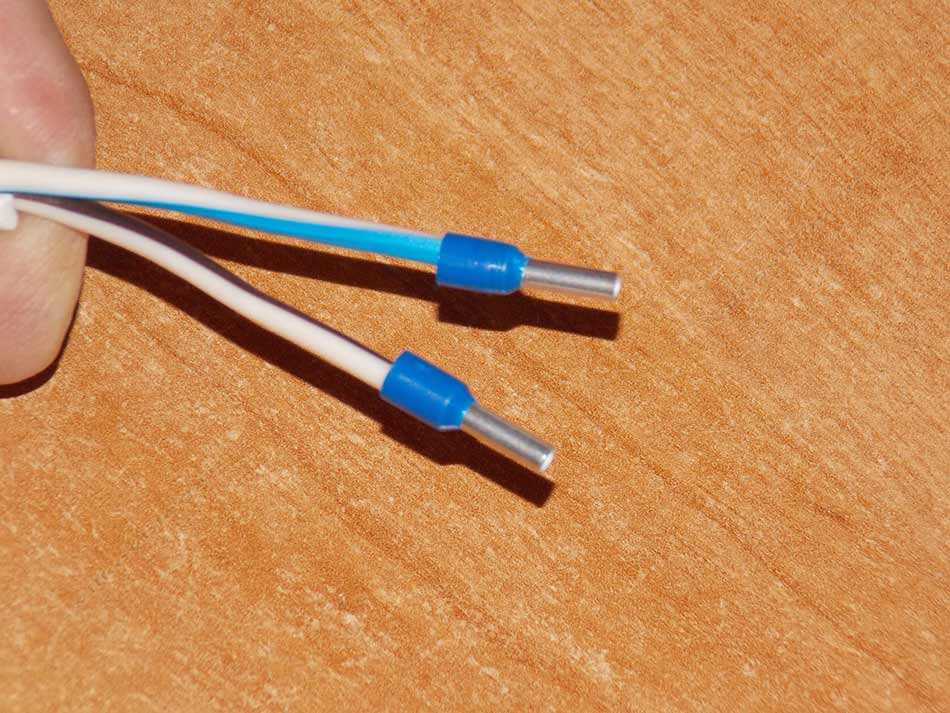

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

• болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

• специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

• использование медно-алюминиевых переходных гильз ГМА

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

• электрическая сварка

• пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

Как соединить электрические провода надёжно без пайки

Допустим, возникла необходимость крепко, надёжно, с хорошим электическим контактом соединить концы электро-провода голыми руками, без применения паяльника, флюса, припоя. Простейшая скрутка — не вариант, это максимально слабо на разрыв. Предлагаю вашему вниманию свой вариант соединения, основанный на комбинации верёвочного узла и скручивания, что в итоге даёт компактный, плотный, гибкий, но самозатягивающийся на разрыв и устойчивый на сжатие узел. Видео, как это делается:

И тоже самое в виде комикса:

Что происходит на этих картинках

1. Обдираем изоляцию кусками по 2 см, чтобы их легко было стащить с пучка жил.
2. Последний кусок изоляции не снимаем, а оставляем не конце, чтобы легче было скрутить жилы для облегчения дальнейшего оперирования проводом.
3. Защищаем оба конца провода на 5.5 см.
4. У одного провода формируем петлю, второй продеваем в эту петлю и начинаем обматывать вокруг неё.
5. После обхвата петли, продеваем правый конец в петлю в обратном направлении.
6. Получаем стандартный встречно-симметричный узел для связывания концов верёвок/лесок. Затягиваем его, удерживая все 4 провода.
7. Результат затягивания.
8. Полученный узел получается очень прочным на разрыв (если тянуть только за провод с изоляцией) и совершенно не склонен к развязыванию.
9. Однако, если сдавить провода навстречу, то петли смещаются… Из-за твёрдости проводов. Гибкие верёвки/нитки этому не подвержены.
10. Поэтому сгибаем концы проводов в противоположных направлениях. Это блокирует расход петель при сдавливании. Здесь используем именно свойство твёрдости провода, сохранение формы после изгиба.
11. Закручиваем концы вокруг центральных жил (здесь — по 3 витка).
12. Итог — аккуратное, супер прочное и надёжное как на разрыв, так и на сжатие, соединение, в котором использованы простой узел и скручивание.

Пайка проводов без паяльника

Также обращаем внимание на новую, существующую в современном бешено развивающемся [Китаем] мире, технологию соединения проводов, основанную на покупке специальных термоусадочных трубок с припоем внутри:

Но тут всё-таки потребуется термофен… или зажигалка + сноровка.

как правильно соединять проводку (110 фото)

Качественно соединенные провода, дают хорошее и бесперебойное электроснабжение. Коммутация проводов осуществляется различными способами, следует подробнее ознакомиться с каждым из них. Заодно узнаем, как правильно соединять медные и алюминиевые провода.

Как правильно снять изоляцию

С проводов любого типа металла важно правильно снять изоляцию. Это можно сделать хорошо заточенным ножом, но при неправильном усилии токопроводящая жила повреждается. Чтобы этого не случилось, специалисты дают следующую инструкцию:

• Нужно положить провод на ровную поверхность.
• Левым указательным пальцем нужно его прижать.
• Взяв нож в правую руку, следует постепенно вдавить его в изоляцию провода. Нельзя допускать надрез под прямым углом, это повредит металлическую жилу.
• Зафиксировав нож в таком положении, медленно крутим провод большим пальцем левой руки. Получается круговой надрез изоляции.
• Отрезанную изоляцию нужно снять.

Существует инструмент, предназначенный как раз для подобных работ. Он имеется у многих профессиональных электриков, и называется – стриппер. С его помощью можно разделать кабель. Этот инструмент очень удобен, и не повреждает металлическую жилу провода.

Стоит помнить, что для каждого способа соединения проводов, необходимо снимать разную длину изоляции.

Соединение проводов методом скрутки

Простота этого метода позволяла соединять любые провода. Но это разрешалось делать полвека назад, потому что количество бытовой техники было минимальным в квартирах.

Сегодня нагрузка на сеть стала в разы выше, и использовать скрутку в проводке нельзя. Но она стала предварительным этапом в таких работах, как сварка и пайка проводов.

Выполнить скрутку проводов, может любой желающий. Главное помнить, что более шести проводов в одном скручивании соединять нельзя.

В скрутке есть своя ненадежность. Из-за остаточной упругой деформации контакты постепенно слабеют, и нагреваются. Если вовремя не исправить соединение, то от нагрева произойдет возгорание.

Провода из разных металлов соединять методом скрутки нельзя. Исключением являются медь и алюминий. В данном случае нужно залудить припоем медный конец провода.

Полученное соединение необходимо заизолировать. Стандартным изолирующим материалом является изолента. Ею нужно обматывать не только скрутку, но и 2-3 см изоляции проводов. Чтобы не допустить попадания влаги изоленту наматывают в несколько слоев.

Еще один метод изоляции – термотрубка. Оба конца термической трубки нужно нагреть, и одеть на соединение. Под воздействием тепла она сжимается, плотно обхватывая скрутку.

Соединение пайкой

Пайка осуществляется с помощью паяльника, олова, и флюза. Расплавленный припой соединяет между собой два провода. Это распространенный метод для соединения медных проводов.

Материалы, которые будут соединяться припоем должны быть чистыми и без следов окисления. Если пайка не удается, то поверхности жил нужно обезжирить.

Пайка достаточный надежный тип соединения. Она долговечна в эксплуатации, а материалы, требующиеся для припоя, стоят дешево. Специальные виды флюсов позволяют при помощи пайки соединять алюминиевые провода.

Чтобы сделать припой, нужно иметь навык владения паяльником. Необходимо следить за температурным режимом, тогда соединение получится качественным между проводами. Не стоит допускать перегрева паяльника (иначе выгорит флюс) и в то же время он должен быть хорошо прогретым.

Сварочное соединение проводов

Сварка – это самый надежный способ коммутации проводов. Этот процесс происходит с помощью сварочного аппарата. Для сваривания двух проводов используются угольные электроды. После сварки на кончиках проводов получается шарик. В таком соединении не сможет образоваться окисление.

Соединение с помощью болтов

Ботовое соединение проводов применяется в основном только для цепей с высоким напряжением. Коммутирование проводов получается надежным, но очень большим и неудобным в эксплуатации.

Соединение при помощи болтов позволяет выполнить коммутацию проводов разной толщины, и металла. Поэтому она проста, ее всегда можно раскрутить и добавить провода.

Чтобы сделать такое соединение, нужно взять болт и надеть на него стальную шайбу. Каждую жилу провода следует зачистить, и загнуть колечком. Далее нужно одевать на болт каждую жилу, разделяя их шайбой. Болтовой контакт позволяет соединять многожильные провода.

Выбирая метод коммутирования проводов, нужно учитывать несколько факторов:

• сечение и металл проводника;
• величину тока;
• уличное или комнатное соединение.

Для визуального ознакомления со всеми существующими типами коммутации, можно посмотреть в интернете фото соединения проводов.

Фото вариантов соединения проводов

Также рекомендуем посетить:

Скрутка проводов — 105 фото безопасных и надежных вариантов

Прокладка электропроводки в доме предполагает соединение проводов, от главной сети понадобится сделать ответвления, необходимые для обеспечения питанием электрических приборов.

Краткое содержимое статьи:

Как правильно сделать соединение электропроводки

Соединение проводов требуется повсеместно в помещениях, в машине, приборах и механизмах, везде, где есть провода. Сегодня применяют следующие способы:

• Скрутка;
• Сварка;
• Пайка;
• С помощью специальных колодок, клеммников;
• С помощью самозажимных клеммников;
• С помощью колпачков СИЗ.

Далее в статье речь пойдет о самом простом способе соединить провода – о скрутке, любой домашний мастер сможет применить его на практике, например: когда потребуется монтаж временной проводки.

Что нужно знать о скрутке

Внимательно посмотрите на фото скрутки проводов, вы увидите, что ее можно делать по-разному. Понадобится приготовить инструменты: нож, чтобы зачищать изоляцию, пассатижи, чтобы сделать соединение надежным, а также потребуется изолента, чтобы выполнить изоляцию места скрутки.

Способ – перекручивание проводки с защищенными концами

Оголите провода как минимум на 5 см, перекрестите незащищенные изоляцией концы, зажмите пассатижами получившееся перекрестие и скрутите их между собой, выполнив вращательное движение.

Полученную скрутку загните таким образом, чтобы направить ее параллельно проводу, и все заизолируйте.

Способ скрутки с обмоткой

Зачистите провода на концах и в середине слегка согните их, в месте изгиба зацепите провода друг за друга. Далее поочередно концы одного провода обмотайте вокруг другого.

Чтобы зафиксировать обмотки и сделать соединение более надежным, используют пассатижи, все поджимают и тщательно изолируют.

Способ соединения с бандажом

Нужно знать, как правильно скручивать провода в этом случае: дополнительно понадобится приготовить оголенный отрезок провода.

Перед тем, как соединить, провода зачищают и кладут рядом так, чтобы зачищенные концы соприкасались. Приготовленный дополнительный отрезок используйте для бандажа – с его помощью обмотайте провода.

Распространенный способ – скрутка желобком

Для начала ознакомьтесь с последовательностью действий, как сделать скрутку проводов своими руками. Изогните концы проволоки в виде маленьких крючков, сцепите их друг с другом, произведите обмотку одного провода вокруг другого.

Заизолируйте полученную скрутку, чтобы обеспечить безопасность человека, надежность контакта, предотвратить утечку тока и исключить короткое замыкание.

Профессионалы говорят, что указанные виды скрутки проводов можно сделать более долговечными благодаря использованию следующих рекомендаций:

Скрученные контакты соединяют дополнительно с помощью пайки или сварки, в результате контакт приобретает максимальную надежность, его практически невозможно разорвать. Пайку предпочтительнее использовать, когда у обеих жил соединения большое сечение.

Клеммы WAGO в значительной степени облегчают присоединение, делая его эффективнее, они нужны, когда предстоит разобраться в вопросе, как скручивать медные провода с алюминиевыми. Вся процедура пройдет достаточно быстро, при этом «ваги» позволяют соединять жилы, имеющие разное сечение, контакт получится надежным и долговечным.

Если перед домашним мастером стоит задача соединить провода в электрической розетке или светильнике, воспользуйтесь клеммниками WAGO.

Благодаря зажимам СИЗ надежность соединения увеличивается в разы, оно становится максимально безопасным. У этих изделий низкая цена, поэтому они доступны в любом магазине электротоваров.

Скрученные между собой провода не следует сразу закрывать с помощью распаечной коробки. Лучше понаблюдать в течение нескольких часов, как электросеть работает, после этого рекомендуется проверить температуру в месте крепления. Если соединение сильно нагрелось, необходимо все сделать снова: скорее всего, контакты получились ненадежными.

Скрутка сама по себе не обладает водонепроницаемостью, поэтому лучше для соединения жил внутри стены взять коробку, если без нее, тогда обязательно провода скрутки потребуется заизолировать с помощью кембриков.

Вам осталось определить для себя, какой способ скрутки лучше, и рассмотреть методы изоляции узлов.

Что домашний мастер должен знать о спайке и сварке

Пайка считается просто улучшением крутки, сначала провода скручивают, а потом их паяют с помощью паяльника с припоем. Достоинства пайки:

• Увеличение прочности скрутки;
• Снижение сопротивления, что означает, место крутки не будет нагреваться.

Медную многожильную проводку спаять можно легко, но не для всех проводов этот способ подходит, исключение представляет скрутка алюминиевых проводов. Так как пайка хрупкая, выполняя ее нельзя проявлять небрежность, в противном случае получится некачественное соединение.

Сварка представляет собой другой способ, позволяющий улучшить скрутку, она увеличивает надежность, но также не подходит для алюминиевых проводов. Ее применяют для многожильных кабелей из меди, имеющих большое сечение, надежность сварки считается выше по сравнению с пайкой.

При использовании сварки нельзя исключать вероятность ослабления скрутки, под действием высоких температур эксплуатационные характеристики металла способны изменяться.

Способы изоляции

Изоляцию проводов выполняют с помощью различных разновидностей изоленты, изолировать необходимо место скрутки и отрезок изолированных проводов, равный как минимум 2 или 3 см. Тогда удастся сделать качественную изоляцию, защищающую от нежелательного попадания на контакты влаги, также с этой целью дополнительно применяют специальные термотрубки.

Изоляция с помощью термотрубки

Трубку с нужной длиной надевают на одну жилу перед скручиванием.

Выполняется скрутка, после нее термотрубку сдвигают на место соединения контактов.

Необходимо, чтобы трубка прилегала к проводке как можно плотнее, поэтому ее нагревают немного с помощью зажигалки. Под воздействием высокой температуры термотрубка сожмется, и удастся обеспечить плотный обхват проводки.

Преимущества всевозможных скруток заключаются в простоте их исполнения, несмотря на минимальное оснащение, они зарекомендовали себя как вполне надежные соединения.

Когда сделана качественная изоляция, для которой использовалась хорошая изолента, срок службы скрутки будет достаточно продолжительным. Такое соединение удобно в эксплуатации: оно является разъемным, что значит, при необходимости провода можно просто перекрутить снова.

Скрутка применяется в незакрепленной электропроводке, которая провисает, этот способ взяли на вооружение автомобилисты, в машине проводка подвергается постоянному воздействию вибрации.

Среди недостатков скрутки следует отметить следующие:

Нет возможности соединить жилы, имеющие различные сечения, в таком соединении, как правило, очень высокое сопротивление, что является причиной постоянного нагрева проводов и оплавления их изоляционного слоя.

Трудно объединить с помощью скрутки многожильные кабели, которые являются мягкими и при любом натяжении соединение может разорваться.

Когда в проводке несколько изолированных проводов из-за того, что каждая жила изолируется по отдельности, общая толщина может оказаться очень большой.

Скрутка не подходит в том случае, когда необходимо соединить между собой провода, изготовленные из разных материалов – из меди и алюминия.

Выбирая способ, важно учитывать всевозможные нюансы, только тогда удастся получить качественное соединение своими руками. Скручивание должно производиться после отключения электропитания в целях соблюдения техники безопасности.

Фото скрутки проводов

Как припаять без паяльника и электричества или метод холодной пайки

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти ваш день. Но большинство людей не носят с собой паяльник и даже если у вас есть паяльник, то может не быть доступа к электричеству. Как припаять без паяльника?

Итак, сегодня я собираюсь показать вам, как запаять, используя объекты и приспособления, которые находятся рядом с вами (и немного припоя).

Шаг 1: Посмотрите видео

Посмотрите видео, в котором отражен этот проект.

Шаг 2: Обязательное предупреждение о мерах безопасности

Этот проект предполагает работу с открытым огнем. Поэтому обязательно примите все необходимые меры безопасности. Всегда внимательно следите за огнем и никогда не оставляйте его без присмотра. Держите рядом ответственного взрослого со средствами пожаротушения. Приложите все усилия, чтобы держать огонь вдали от легковоспламеняющихся предметов. Избегайте свободной одежды и волос. Будьте осторожны, чтобы не обжечься, особенно при работе с объектами, которые находятся в огне или нагреты на огне. По возможности носите огнестойкие перчатки. Я не несу ответственности, если вы сожжете что-либо или получите ожог.

Шаг 3: Найдите источник жара

Первое, что вам нужно, это соответствующий источник тепла. У вас есть много доступных вариантов. Вы можете использовать все, что способно нагреть кусок металла до температуры плавления вашего припоя (между 200°C и 370°C).

Бутановые зажигалки работают в этом плане лучше всего, но вы также можете использовать свечи, масляные лампы, спиртовые горелки или даже открытые костры.

Шаг 4: Пайка напрямую разогретых проводов

Самый простой вид пайки — это просто соединить два провода вместе. Это можно сделать, нагревая провода напрямую без паяльника.

Возьмите два провода и снимите изоляцию с их концов. Вам нужно снять около 2-3 см изоляции, а затем плотно скрутить провода.

Чтобы спаять провода, мы будем нагревать их концы и наносить припой на противоположную сторону открытой части (см. фото). Не пытайтесь наносить припой на нагретую область, потому что сажа и другие химические остатки могут накапливаться на этой области и мешать правильному прилипанию припоя.

Возьмите свой источник тепла (желательно свечу или зажигалку) и используйте его, чтобы нагреть концы проводов. Подождите около 20 секунд, пока провода не нагреются. Затем медленно нанесите припой на другую сторону оголенного участка провода.

Если припой не плавится, дайте проводам нагреться еще немного. Вам нужно, чтобы провода были достаточно горячими, чтобы правильно паять припой, в противном случае вы можете получить холодное соединение.

Как только у вас будет хорошее спаяное соединение, отрежьте непаянный участок оголенных проводов. Таким образом у вас останется лишь короткий спаяный участок соединения. По возможности также рекомендуется изолировать любые соединения с помощью термоусадочной трубки или изоленты.

Шаг 5: Найдите любой ненужный кусок метала, чтобы использовать его как паяльник

При пайке на печатной плате, вы не можете нагреть её напрямую открытым пламенем. Поэтому вам нужно использовать что-то в качестве паяльника. Вы можете найти для этого подходящий кусок металла.

Сталь — хороший материал для этих целей. Она сильна, хорошо сохраняет тепло и очень распространена. Таким образом, вы можете довольно легко найти сталь практически повсюду. Медь тоже подойдёт, но она остывает намного быстрее, чем сталь. Поэтому, если вы используете медь, вам нужно будет работать быстро.

Вот несколько примеров того, что может подойти:

• стальная проволока (не менее 14 калибра)
• гвозди
• отвертка
• болты
• биты для мультитула
• арматура

Чем толще объект, тем больше тепла потребуется для его нагрева до соответствующей температуры. Поэтому для небольших источников тепла, таких как свечи и зажигалки, используйте более тонкие паяльники. Для более крупных источников тепла, вы можете использовать большие паяльники.

Шаг 6: Создание паяльника для использования с небольшими источниками тепла, такими как свечи и зажигалки

При работе с небольшими источниками тепла, такими как зажигалки и свечи, необходимо использовать небольшой паяльник. Идеальный материал для этого — стальная проволока 14 калибра. Она достаточно мала, чтобы быстро нагреваться, но достаточно велика, чтобы достаточно долго удерживать тепло для пайки. Также очень легко согнуть проволоку в любую форму, с которой вам удобно работать. Но если вы не можете найти стальную проволоку, вы можете использовать гвозди и отвертки соответствующего размера.

Я согнул конец провода. Это фактически удвоило толщину наконечника паяльника. Затем я согнул конец провода под углом 90 градусов. Форма буквы «L» облегчает попадание пламени под кончик.

В большинстве случаев вы, вероятно, будете держать паяльник отдельно от источника тепла. Однако в случае с кухонной зажигалкой можно легко прикрепить провод к концу этой зажигалки. Все, что вам нужно сделать, это обернуть проволоку вокруг металлической шейки зажигалки и расположить наконечник паяльника над пламенем.

При использовании паяльного инструмента вам нужно нагреть участок металла на расстоянии около 2 см от его конца. Это оставляет другой конец инструмента чистым и свободным от окисления или химических остатков.

Дайте металлу нагреться в течение 10-20 секунд. Затем быстро переместите его на компоненты, которые вы хотите паять. Обычно у вас будет достаточно времени для пайки одного соединения. Затем поместите инструмент обратно на пламя и дайте ему снова нагреться.

Шаг 7: Создание паяльника для использования с большими источниками тепла, такими как открытый огонь

Если вы работаете с большим источником тепла, таким как камин или костер, то вам нужно подойти к процессу немного по-другому. Прежде всего, вам нужно будет принять дополнительные меры предосторожности. Носите огнестойкие перчатки и, когда это возможно, при работе с нагретым паяльным инструментом используйте металлические щипцы или плоскогубцы.

Дровяной огонь намного жарче, чем свеча или зажигалка. Поэтому вам понадобится инструмент, который позволит работать на безопасном расстоянии. Для этого вы можете использовать длинную проволоку или прикрепить паяльник к концу негорючего стержня, такого как кусок стальной арматуры.

Открытый огонь дает гораздо больше тепла, чем зажигалка, но его гораздо сложнее контролировать. Так что вы, вероятно, захотите, чтобы ваш паяльник был сделан из более толстого металла. Это поможет паяльнику уловить и сохранить больше тепла. Если вы используете проволоку в качестве инструмента для пайки, вы можете сделать наконечник толще, сложив конец проволоки в несколько раз.

Как и где вы нагреваете инструмент для пайки, зависит от того, с каким огнем вы работаете. Горячие угли, как правило, будут более устойчивым источником тепла, чем пляшущее пламя, но для нагрева вашего паяльного инструмента вам понадобится много горячих углей. Возможно, вам придется использовать метод проб и ошибок, пока вы не почувствуете, как всё работает. Чтобы облегчить себе жизнь, начните с большего огня. Это даст вам больший и более долгоиграющий пласт угля.

После того, как вы нагрели инструмент, быстро переместите его к объекту, который вы хотите паять. Когда инструмент для пайки больше не сможет расплавить припой, верните его обратно в огонь и разогрейте.

Шаг 8: Используйте ваши навыки, чтобы сохранить своё время

Теперь у вас есть знания и навыки, которые позволят вам паять где угодно. Они действительно могут вам пригодиться в чрезвычайной ситуации. Так что начните включать небольшое количество припоя в свои наборы для выживания и аварийные наборы.

4 способа соединения провода без пайки

В этом руководстве я научу вас четырем способам соединения провода без пайки. Пайка может быть сложной задачей и нагревает комнату, так почему бы просто не пропустить ее полностью, если можно? Еще одна неприятная вещь в пайке заключается в том, что требуется время, чтобы нагреться, спаять соединение, а затем, надеюсь, не обжечься, снова повесить утюг на подставку или крючок. Если вы хотите сэкономить время и иметь возможность выполнять быстрые и простые соединения, прочтите это руководство и изучите различные методы соединения провода без пайки.
В описанных методах используются различные материалы и инструменты, поэтому, если у вас нет всех материалов для одного метода, вы можете просто рассмотреть другой метод. Если у вас возникли проблемы с поиском расходных материалов и инструментов, остановитесь в местном магазине оборудования или электроники, чтобы предоставить необходимые инструменты. В этом руководстве я оценил силу различных методов по шкале низкой, средней и высокой прочности. Если вы создаете временную схему или проект, вероятно, лучше всего использовать методы низкой категории, потому что они позволяют легко отключать после того, как вы сделали соединение.Однако, если вы создаете постоянный кругооборот или проект, который много перемещается, средняя или высокая сила, вероятно, будут лучшими, чтобы у вас не разошлись суставы в середине эксперимента.
Перед тем, как начать, вам необходимо изучить некоторые основы подключения проводов. Большинство проводов покрыто пластиковым изолятором. Изолятор — это то, что защищает провод от тепла и предотвращает соприкосновение с другими проводами. При подключении проводов необходимо иметь оголенный конец без изоляции.Термин для снятия изоляции с провода называется «зачистка провода». Вам понадобятся кусачки / кусачки, плоскогубцы и катушка с многожильным проводом. Во-первых, посмотрите на инструменты для зачистки проводов и найдите отверстия с номерами рядом с ними. Число представляет размер или ширину отверстия. Чем меньше калибр, тем шире провод. Посмотрите на катушку с проволокой и узнайте, какого калибра она у вас. Затем отрежьте небольшой кусок проволоки от катушки (начните с 4 дюймов, эта проволока будет просто для практики).Вставьте 3/4 дюйма провода в отверстие в приспособлениях для зачистки проводов с помощью подходящего калибра. Возьмитесь за другой конец провода плоскогубцами или очень сильными пальцами и потяните их к ближайшему концу. После небольшого надавливания пластиковая изоляция должна соскользнуть, обнажив многожильный провод внизу.
Еще одна вещь, которую вам нужно знать, прежде чем мы начнем, — это как скручивать два провода вместе. Во всех описанных методах, кроме «метода обжима» и «метода зажима крокодила» «вам нужно будет начать со скрученных вместе проводов. Чтобы скрутить два провода вместе, сначала нужно снять с них изоляцию. Затем возьмите провода рядом и скрутите их большим и указательным пальцами. Полученное соединение должно быть достаточно прочным и удерживаться вместе при небольшом рывке. Теперь, когда вы усвоили эти навыки, вы готовы изучить четыре способа подключения провода без пайки.

Метод зажима «крокодил» / прочность: Низкий — Метод зажима «крокодил» — самый слабый метод, описанный в данном Руководстве, но он идеально подходит для быстрых и временных соединений.Зажимы типа «крокодил» защелкиваются практически в любом месте, что очень удобно не только для подключения проводов, но и для закрепления и удержания предметов. Что вам потребуется: упаковка зажимов типа «крокодил» (доступны на RadioShack, не те, которые уже подключены к проводам), два провода с зачищенными концами.
Удерживайте два зачищенных конца проводов параллельно друг другу. Наденьте на них зажим «крокодил», убедившись, что «зубцы» касаются обоих проводов. Разве это не было просто? Вы также можете купить зажимы из крокодиловой кожи, которые соединяются с проводами, или сделать свои собственные.

Метод изоленты / прочность: Средняя — Метод изоленты довольно надежен и требует лишь минимального количества расходных материалов и усилий. Этот метод может быть полезен для постоянных соединений, требующих изолированных стыков. Что вам потребуется: рулон изоленты и два провода, концы которых скручены.
Сначала наложите скрученную часть проводов на полоску изоленты. Плотно оберните ленту вокруг проводов 5-6 раз, следя за тем, чтобы закрыть все провода.Потяните за соединение, чтобы убедиться, что оно прочное.

Метод горячего клея / прочность: Высокая — Метод горячего клея — это прочное соединение, которое не только соединяет провода, но и изолирует их. Клей быстро остывает, поэтому не нужно зажимать провода. Что вам понадобится: пистолет для горячего клея и палочки (можно приобрести в местном магазине товаров для хобби), набор проводов со скрученными концами.
Сначала нагрейте клеевой пистолет. После нагрева держите клеевой пистолет перпендикулярно скрученным проводам и выдавите на них каплю клея.Затем насадкой клеевого пистолета или карандаша оберните клей вокруг проводов. Вращение клея обеспечивает лучшую связь, чем просто оставлять комок клея таким, какой он есть. Убедитесь, что вся часть зачищенной проволоки покрыта горячим клеем, а затем дайте горячему клею остыть.

Метод обжима / прочность: Высокая — Метод обжима, безусловно, является самым сильным из описанных методов и требует самых специализированных инструментов, но, если немного потренироваться, может быть использован с мастерством. Инструменты доступны в вашем местном магазине оборудования или электроники или в Интернете. Что вам понадобится: обжим (иногда называемый обжимом шнура) или тонкий кусок металлической трубки длиной 3/4 дюйма (трубка должна проводить электричество), инструмент для обжима и пара зачищенных проводов.
Первое , вставьте зачищенную часть одного из проводов в обжим, полностью до изоляции. Повторите этот процесс с другим проводом. Затем поместите обжим в выемку в обжимном инструменте. Сжимайте инструмент до тех пор, пока обжим не сломается. и изгибается в форме буквы U. Продолжайте делать это с остальной частью обжима, пока не получите бороздку, идущую по длине обжима.Сильно потяните за провода, чтобы убедиться, что они правильно подключены. Для обжима нужно потренироваться, поэтому не расстраивайтесь, если это не сработает с первого раза.

В этом руководстве мы рассмотрели четыре различных способа подключения провода без пайки. Надеюсь, вы сможете использовать эти методы в своих схемах и проектах.

Как соединить два провода без пайки

Введение

Иногда при электромонтаже в автомобиле или на других работах вам нужно соединить два провода вместе.Есть разные способы сделать это, и пайка — один из самых распространенных. Вы соединяете два провода вместе, а затем спаиваете их, чтобы получилось хорошее соединение. Однако иногда у вас нет доступа к паяльнику. В этой статье я покажу вам, как соединить два провода без пайки.

Обжим или скручивание?

Один из способов соединения проводов — использование «обжимных соединителей». Другой способ — использовать «метод скручивания». В этой статье речь пойдет о соединении проводов этими двумя способами.

Готовите провода для хорошего соединения?

Давайте посмотрим, как подготовить провода для хорошего соединения. Сначала снимите часть покровного слоя (изоляционного покрытия) с концов обоих соединяемых проводов.

Чтобы зачистить задние провода, вы можете отрезать пластиковую оболочку ножом или использовать инструменты для зачистки проводов. Есть два типа устройств для зачистки проводов. Саморегулирующиеся устройства для зачистки проводов и фиксированные устройства для зачистки проводов и клещи для обжима. Самонастройка может быть более удобной, но я предпочитаю фиксированный тип.

Неподвижные плоскогубцы имеют различные калибры для снятия изоляции, а также часть для обжима разъемов. Они просты в использовании, имеют больше применений и тоньше регулируемых плоскогубцев. Используйте калибр для зачистки проводов, чтобы зачистить провод.

Как соединить два провода без пайки

Если вы планируете соединить провода путем скручивания, удалите изоляционный слой немного больше (чуть больше дюйма), чем при использовании обжимного соединителя.

Затем намотайте оба провода по отдельности так, чтобы у вас было два провода с оголенным проводом на последний дюйм, а тонкие провода были плотно намотаны вместе.

Теперь возьмите эти два провода и поместите их вместе в точке X, так чтобы концы изоляции находились в центре X. Теперь плотно скрутите два медных провода. Когда скрученный медный кусок плотно намотан, вам следует сложить его плоско на один провод и покрыть изоляционной лентой

Используйте изоляционную ленту только для покрытия электрических проводов. Использование обычного скотча (в правой части изображения) опасно.

После того, как вы подготовили два провода для соединения, соедините основание оголенной части двух частей вместе.

Обжим проводов

Если вы хотите обжать два провода вместе, первая часть процесса такая же, как и при скручивании. Освободите медные провода от изоляционного покрытия.

При использовании обжимных соединителей потребуется гораздо меньше оголенного провода, чем при их скручивании. Обычно при вставке в стыковой соединитель вам нужно оголить каждый провод по 6 мм или 1/4 дюйма.

Вставьте провода с каждой стороны разъема, а затем сожмите клещи для обжима с каждой стороны разъема.Вот и все, хорошее плотно защищенное соединение.

Скручивание проводов

В случае скручивания, начните скручивать их очень плотно до самого верха. Убедитесь, что вы скручиваете очень туго. После того, как вы закончите скручивать две части оголенных проводов вместе вверх, согните скрученную часть пополам.

Теперь уложите скрученную часть по обе стороны от соединенных проводов. Итак, вы завершили каркас скелета, и теперь вам нужно его запечатать.

Этот метод соединения позволяет сохранить гибкость проволоки. В отличие от припоя, он не становится хрупким и твердым со временем, поэтому будет продолжать гнуться.

Как закрыть оголенные провода?

В случае скручивания, после того, как вы скрутили провода, пора заделать скрученную часть, так как она оголена.

Чтобы соединить их вместе, вам понадобится термоусадочная трубка или изолента. Если вы используете термоусадочную трубку, убедитесь, что она немного больше самой проволоки.

Термоусадочная трубка

Продвиньте термоусадочную трубку вдоль проволоки до тех пор, пока она не окажется над соединенными проволоками.Он должен покрывать не менее 12 мм или 1/2 дюйма с каждой стороны оголенных проводов.

Теперь, используя тепловую пушку, осторожно нагрейте трубку до тех пор, пока она не сядет на провода. Я говорю: осторожно нагрейте трубку, потому что, если вы используете слишком много тепла, термоусадочную трубку можно расплавить.

Этот метод отлично подходит, если у вас нет доступа к области с помощью изоленты или если вам нужна красивая аккуратная отделка.

Изолента

Если термоусадочная трубка недоступна, вы можете использовать изоленту для обертывания оголенной части провода.Убедитесь, что скотч плотный, многослойный и водостойкий.

Однако лента не обеспечивает надежного покрытия, как термоусадочная трубка. Тем не менее, он выполнит свою работу. Но это не должно быть долгосрочным решением.

Если через соединение проводов проходит большой ток, клей на ленте может нагреться, и лента может распасться.

Это вызовет короткое замыкание, если другие провода будут контактировать с оголенным проводом. Также клей впитается в отдельные жилы провода, что может привести к плохому соединению.

Вывод

Аккуратное паяное соединение. Иногда нам нужно соединить провода с помощью соединителей или скрутки.

Хотя пайка — отличный способ соединить два провода, иногда пайка не подходит. Есть и другие способы соединения двух проводов, например обжатие соединителей и скручивание оголенных проводов вместе.

Обжим — это когда мы соединяем два провода с помощью разъема. Обычно чаще всего используются стыковые соединители.

Скручивание включает скручивание оголенной части двух отрезков проводов туго и прочно.Затем скрученную часть загибают вдоль одной проволоки и стык закрывают либо изолентой, либо термоусадочной трубкой.

Для покрытия оголенных проводов можно использовать термоусадочную трубку или изоленту. Обычно термоусадочные трубки не используются поверх стыковых соединителей, так как многие стыковые соединители изолированы.

Термоусадочную трубку можно использовать, если соединитель не имеет изолированного покрытия или если цвет соединителя отличается от цвета провода.

Некоторые электрические ленты более низкого качества можно отклеить.Рекомендуется использовать ленты только для соединений проводов, которые потребуют краткосрочного ремонта. Хотя я видел, как изолента хорошо держится уже много лет.

Рекомендуется заменить соединения проводов путем скручивания проводов и покрытые изолентой либо стыковым соединением, либо паяным соединением. Затем соединение следует закрыть термоусадочной трубкой.

Как лучше всего соединить два провода без пайки? : electronics

Стыковые соединения содержат небольшую медную трубку.Вы вставляете первый провод сращивания в один конец, а затем разбиваете этот конец медной трубки с помощью подходящего обжимного инструмента. Затем вы проделываете то же самое с другим концом. Конечным результатом является то, что вы сварили обе проволоки холодной сваркой с очень проводящим промежуточным звеном. Обжимной инструмент обычно имеет С-образный вырез с одной стороны и небольшой выступ с другой, в результате чего обжимное сечение имеет подковообразную форму. Некоторые обжимные инструменты имеют две закругленные поверхности, что приводит к более овальной форме обжима. Первый чаще используется на неизолированных наконечниках, а второй — на изолированных, как я указал на первом рисунке.Однако первые имеют тенденцию давать лучший обжим, и есть версии, которые предназначены для изолированных наконечников. Недостатком является то, что выступы имеют разрез на одной стороне трубы, и при использовании обжимных клещей первого типа С-образный вырез должен располагаться на разрезной стороне, чтобы не повредить выступ. Последний тип обжима работает в любой ориентации.

Обмотка проволоки — это, вероятно, не то, что вы ищете, но о ней стоит упомянуть. Он используется для соединения проводов с контактами, обычно разъемов для электрических компонентов.Холодная сварка происходит на углах столба, вокруг которого наматывается проволока.

Другие упоминали соединение Western Union Splice, которое технически представляет собой разновидность обмотки проводов. Для правильной работы он должен быть очень тугим. Скручивание — это один из способов добиться силы, достаточной для возникновения холодной сварки.

Проволочные гайки имеют в наконечнике металлическую вставку с конической резьбой, которая при затягивании на провода врезается в них. Поскольку он имеет коническую форму, он тем сильнее прижимает провода друг к другу, чем больше на него нанизывается. Электропроводность между проводами происходит через металлическую вставку, а также непосредственно от провода к проводу.

Клеммные колодки по сути представляют собой пару винтовых клемм на общем проводящем блоке. В большинстве случаев их много, изолированно друг от друга. Вероятно, это не то, что вы хотите использовать для большинства ваших соединений, но очень полезно, когда вам нужен доступ к ряду соединений, которые выходят на множество разных вещей, и отличное место для проверки напряжений. Существует много типов клеммных колодок, и для некоторых требуется, чтобы наконечники с лопаткой или кольцом были обжаты на многожильном проводе, в противном случае жилы будут выдавливаться из-под головки винта.Другие работают правильно только с одножильным проводом (или многожильным проводом с очень небольшим количеством жил), а некоторые одинаково хорошо работают с обоими типами.

Сращивание проводов вручную | KnowYourParts

Техника сращивания проводов вручную существует уже давно, поэтому я не могу брать на себя ответственность за ее изобретение или усовершенствование.

Плохие электрические соединения вызывают нагрев. Чем дольше ток протекает через соединение, тем горячее становится соединение. Это, в свою очередь, еще больше увеличивает сопротивление.Проблема стыкового соединителя в том, что это одна площадь поверхности. Поскольку электричество протекает «по» жилам проводов, а не «в них», при этом функционально не используется вся их площадь поверхности. Использование этого метода ручного сращивания позволит проводу передавать больше электрического усилия, чем при использовании стыкового соединителя, и будет выделять меньше тепла.

Шаг 1: Зачистите примерно 3/4 дюйма изоляции с обоих проводов. Наденьте на провод отрезок термоусадочной трубки.(Не забывайте об этом шаге… или вы пожалеете об этом после того, как закончите сращивание.) Разделите оголенные пряди на две равные части и сформируйте из них букву «Y».

Шаг 2: Удерживая провод в каждой руке, возьмите «Y» и сцепите два провода вместе. Но оставьте пространство между двумя буквами «Y», достаточно большое, чтобы внешняя изоляция от «нулевого» отрезка провода могла легко проходить. Уложите Y-образные части вдоль проволоки, не загибая их назад, прямо и ровно вместе с проволокой.

Найдите край зазора, который вы оставили в Y (это измерение толщины внешней изоляции, примерно на полпути между двумя проводами).

Шаг 3: Одной рукой сожмите это место, взяв ножки «Y» с той же стороны, и поставьте их прямо под углом 90 градусов от места стыка. Теперь другой рукой с сильным нажимом пальца поверните две ножки «Y» вокруг стыка к противоположному проводу. Если все сделано правильно, промежуток, который вы оставили между двумя буквами «Y», на самом деле будет лежать в одном месте и заканчиваться в том месте, где начинается изоляция.Кроме того, зажимая и скручивая оголенный провод, старайтесь по возможности плотно прилегать к нему. Вы хотите, чтобы он был не больше наружного диаметра изолированных секций.

Шаг 4: Теперь переключите процедуры с правой руки на левую, поставьте другой комплект Y-образных ветвей на 90 градусов и сделайте то же обжатие и полностью поверните к другому изолированному участку провода.

При пайке следите за тем, чтобы стык не пропитался припоем. Припой служит только для того, чтобы удерживать стык на месте, чтобы он не распускался, а термоусадочная трубка предназначена для общей защиты от атмосферных воздействий и защиты оголенного провода.Как только вы освоите это, вы обнаружите, что соединение очень прочное даже без пайки или термоусадочной трубки.

Если все сделано правильно, стык должен иметь надежную механическую фиксацию без пайки. Для кабеля батареи, 4 калибра и больше, обжимные или припаянные разъемы по-прежнему являются лучшим методом. Но для проволоки среднего калибра этот метод работает очень хорошо.

Попробуйте, и когда вы овладеете техникой сращивания проводов вручную, испытайте ее на своих друзьях и посмотрите, сколько усилий им требуется, чтобы разорвать соединение, даже не паяя.

Безопасность

— Как правильно подключать небольшие провода?

безопасность — Как правильно подключать небольшие провода? — Обмен электротехнического стека

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0

3. +0

6. Авторизоваться
   Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил
2 года, 11 месяцев назад

Просмотрено
21к раз

\ $ \ begingroup \ $

Эти провода могут нести до 1. 5А при 5В на улице в ясную погоду. Было бы разумно соединить их, просто склеив изолентой?

Я новичок в электронике, кроме встроенного программирования и простого прототипирования Arduino, поэтому я хотел убедиться, что у меня нет проблем с безопасностью. Надеюсь, это по теме и не слишком элементарно.

Создан 26 июн.

АннаАнна

75511 золотой знак88 серебряных знаков2020 бронзовых знаков

\ $ \ endgroup \ $

8

\ $ \ begingroup \ $

Для надежного соединения, которое может выдерживать большое количество движений / изгибов, используйте:

• Припой
• Обжимные клеммы (либо постоянные «стыковые» разъемы, либо клеммы «папа» и «мама», если вы хотите подключать и отключать)
• Винтовые клеммы («клеммная колодка»)

(Изображение с pixabay. com)

(Изображение с wikipedia.org)

Для более временного соединения, которое можно быстро добавить / удалить: используйте подпружиненные клеммы

(Изображение с dhgate.com)

Для взлома, который будет работать в крайнем случае, но в конечном итоге обречен на провал при незначительном злоупотреблении: скрутите провода вместе и добавьте гайки или ленту.

(Изображение с сайта cnc-plus.de)

Это все под предисловием «ясной погоды», как вы сказали.Обратите внимание, что, хотя погода может быть «ясной», скрытая влага в воздухе может со временем ускорить коррозию / ржавчину, в зависимости от используемых металлов. Коррозия может привести к короткому замыканию или открытию.

Создан 26 июн.

БортБорт

4,45933 золотых знака2323 серебряных знака4949 бронзовых знаков

\ $ \ endgroup \ $

2

\ $ \ begingroup \ $

Я бы спаял их, а затем использовал бы трехсекционную термоусадочную трубку. По одному на каждый провод, а затем третий, чтобы покрыть их все.

Но тут у меня есть ящик, полный термоусадочных трубок разных размеров, так что мне не нужно покупать …

Создан 26 июн.

Олдфарт

13.8k22 золотых знака1212 серебряных знаков3838 бронзовых знаков

\ $ \ endgroup \ $

5

\ $ \ begingroup \ $

Да.Если предположить, что эти провода не перемещаются или не растягиваются, соединение «крысиный хвост», изолированное изолентой, вполне приемлемо. Однако, если их разобрать, вам понадобится нечто большее.

Вы вполне можете обойтись сращиванием Western Union без припоя, если провода слегка разрывают, , но это рискованно, поэтому вам в любом случае следует просто нанести припой.

Создан 26 июн.

FrancoVSFrancoVS

1,1751111 серебряных знаков2020 бронзовых знаков

\ $ \ endgroup \ $

4

\ $ \ begingroup \ $

У вас есть несколько ответов, связанных с функциональностью, но, по крайней мере, одна из ваших основных проблем, похоже, связана с безопасностью.

Лично я бы припаял провода и изолировал их (возможно, термоусадку с внутренним клеем для герметизации, если бы была доступная мощность — у меня есть бутановый паяльник, но не бутановый термофен). Для временного использования подойдет проволочная гайка или пара слоев ленты. Сместите соединения (сделайте один провод короче другого и наоборот для другого конца) так, чтобы короткое замыкание было более маловероятным.

В целях безопасности вы должны убедиться, что источник ограничен по току или защищен предохранителем на ток ниже максимального, на который рассчитаны провода.Если ваши провода рассчитаны на 8 А, предохранитель на 5 или 8 А защитит провода от перегрева в случае короткого замыкания.

Создан 26 июн.

Спехро Пефани

291k1212 золотых знаков240240 серебряных знаков607607 бронзовых знаков

\ $ \ endgroup \ $

2

\ $ \ begingroup \ $

Вы сказали «ясная погода», но все равно на улице…. Вы можете купить проволочные гайки, предназначенные для работы на открытом воздухе или во влажной среде. В них есть силикон, и силикон выдавливается по проводам, когда вы затягиваете гайку, тем самым защищая соединение от атмосферных воздействий. Вы можете использовать их, а затем изолентой (или нет). Мой ландшафтный дизайнер использовал их в моем уличном ландшафтном освещении на 12 В.

Поиск по «DryConn» … На сайте Home Depot даже есть видео об их использовании.

Создан 26 июн.

CapnJJCapnJJ

9344 серебряных знака1010 бронзовых знаков

\ $ \ endgroup \ $

\ $ \ begingroup \ $

Если у вас есть паяльник, вы можете соединить их припоем следующим образом:

Перед этим нужно залудить провода, вот так:

Создан 27 июн.

\ $ \ endgroup \ $

4

Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Крепление и соединение проводов между собой без пайки

Если у вас возникают проблемы с соединением проводов — например, фидеров рельсов с проводкой шины — это для вас.

Исторически сложилось так, что если вы хотите соединить один провод посередине другого (прослушивание телефонных разговоров), вы отрезали часть внешней связки от первого провода, а затем наматывали второй провод на оголенную медь, а затем соединяли их вместе с помощью пайки . железо и припой .

Если у вас есть много проводов фидера рельсов, которые можно прикрепить к проводу главной шины, проходящему вокруг компоновки, это может занять много времени и утомительно. И, если вы случайно перережете провод шины, зачищая его, что ж, это просто раздражение в центре внимания.

Но если вы новичок в моделировании железнодорожной проводки или, возможно, вернулись через некоторое время, теперь есть альтернатива, которая значительно упрощает и ускоряет соединение двух проводов. Я также удивлен количеством моделистов, которые не сталкивались с этим и все еще борются с пайкой.

Это небольшой проводной аксессуар, обычно известный как разъем для чемодана, разъем с защелкой, разъемы смещения изоляции / IDC или замки с замком (Scotchlok — торговая марка 3M), который идеально подходит для одножильных проводов.

Соединение проводов с ними — это просто вопрос размещения двух проводов, которые необходимо соединить, в каналы, зажима замка плоскогубцами и последующего загибания защелки, чтобы он оставался герметичным. Вот и все. Это быстрый, эффективный и простой способ соединения проводов без снятия изоляции, обжима или пайки.

Они показаны на видео ниже.

Вы можете встретить комментарии о том, что в них есть проблемы и их следует использовать только временно. Тем не менее, это связано с их использованием в средах, подверженных воздействию элементов или где проводка будет перемещаться, например, в электрических системах автомобилей и лодок.Для модельной железнодорожной проводки они кажутся совершенно нормальными и более чем подходящими для работы.

Мне также нравится, что они доступны в разных цветах, поэтому могут соответствовать системе цветового кодирования для проводки шины и фидера, однако имейте в виду, что цвет разъема зависит от размера проводки, поэтому вы Мне нужно будет использовать проволоку разного калибра для разных цветов (спасибо Тому Лоутону за внимание по этому поводу).

Вы можете увидеть это в действии в этом видео о подключении шины и фидера:

Единственным недостатком является то, что они действительно предназначены для проводов среднего калибра (14-22 калибра).На моих схемах DCC N / OO я использую провода более толстого сечения для шины — калибр 16 для автобуса и 18 для гусениц, так что это не было проблемой. Однако, если вы используете провода меньшего сечения, вы можете сначала протестировать их. И на всякий случай, если вы думаете об использовании их для других приложений, они не рекомендуются для обычной бытовой электропроводки.

Их можно купить по номеру здесь, в Великобритании, или здесь, если вы находитесь в США, .

Последнее, личное замечание: Я трачу огромное количество времени на тестирование, фотографирование, написание и исследование техник для этих статей и оплачиваю все текущие расходы на MRE из собственного кармана.Если вы нашли эту статью полезной, вы можете поддержать меня, сделав пожертвование на моей странице сбора средств. Спасибо и счастливого моделирования, Энди.
Обновление

: в этой статье изначально говорилось, что они доступны в магазинах Maplin. Несколько моделистов связались со мной, чтобы указать, что у Maplin больше нет физических хранилищ, поэтому эта ссылка была удалена. В исходной статье также не указывалось, что цвет разъемов соответствует размеру используемого провода, и была опечатка в калибре провода, который я использую.

Уведомление для аффилированных лиц: некоторые ссылки на этой странице приведут вас к тщательно отобранным компаниям, включая Hornby, B&Q, Rapid Online, Amazon, eBay, Scale Model Scenery и Element Games, через которые вы можете покупать упомянутые продукты. Эти ссылки сделаны в соответствии с их партнерскими схемами, что означает, что, хотя цена для вас не меняется, я получаю небольшую комиссию за размещаемые вами заказы. Пожалуйста, см. Отказ от ответственности для получения более подробной информации.

Обновлено: 21/10/20

Как подключить провода без паяльника

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.Спасибо вам всем!

Пайка — не единственный ответ…

Когда у вас ослаблены провода или вам нужно выполнить соединение, вам не нужно использовать паяльник для выполнения этой работы. Если вам удобно работать с проводами, вы можете использовать разные методы для их прикрепления.

Ключ, конечно же, в том, чтобы убедиться, что вы отключили устройство, над которым работаете, прежде чем начинать возиться с проводами. Чтобы узнать об этих различных методах, просто продолжайте читать нашу статью.

Он дает вам информацию и указания, чтобы убедиться, что вы правильно выполняете задачу. Уделите несколько минут и начните быстро подключать провода.

Зачем присоединяться к этим незакрепленным проводам

Простая и очевидная причина в том, что вам нужно поддерживать поток электричества, чтобы все ваши электроприборы, игрушки и электроника работали правильно. Это необходимо сделать, если соединение ослаблено или используемый вами провод слишком короткий, и вам необходимо увеличить длину.

После того, как вы подключили провод к нужному месту, будьте осторожны с обратной полярностью, вы снова сможете наслаждаться этими электронными предметами.

5 различных способов соединения проводов

Номер	Метод	Пояснение
# 1.	Разъемы проводов	Это один из самых простых в использовании методов. Все, что вам нужно сделать, это вставить оба конца провода внутрь разъема и скрутить до упора.
№ 2.	Изолента	Это старый метод, но он все еще часто используется сегодня. Просто срежьте пальто с концов проводов и скрутите два конца вместе.Затем оберните это соединение изолентой.
№ 3.	Зажим типа «крокодил»	Этот метод может применяться во временных ситуациях, когда вы проверяете соединение. Сложите два конца провода близко друг к другу, затем зажмите металлический зажим на обоих концах, создав полную цепь
# 4.	Горячий клей	Вам понадобится клеевой пистолет и сначала разогрейте клей. Затем, когда вы удалите покрытие с концов проволоки, скрутите два конца вместе и нанесите клей.Соединение прочное, плюс встроенная изоляция защищает соединение.
№ 5.	Метод обжима	Аналогичен соединителю проводов. Вы очень плотно скручиваете провода и вставляете их в так называемый обжим. Затем вы берете кусачки, вставляете соединение в обжимную часть и сжимаете ручку. Вам нужно сильно сжать, чтобы соединение не разорвалось.
№ 6.	Винты	Обычно зарезервированы для розеток и т. Д., оберните проволоку вокруг винта и затяните.

Советы по соединению проводов между собой

Если вы не используете винт и отвертку, чтобы затянуть этот винт поверх незакрепленных проводов, необходимо иметь определенные навыки. Вот несколько советов, которые помогут вам сделать это правильно.

№1. Зачистка провода — это может быть сложной задачей для некоторых людей, так как они всегда слишком сильно давят и постоянно режут провода, а не изоляционное покрытие.Используйте инструменты для зачистки проводов и приложите необходимое усилие, чтобы снять только пальто.

№ 2. Необходимо ровно столько, сколько нужно. — еще одна серьезная ошибка, которую совершают многие люди, — это удаление слишком большого количества покрытия. У вас осталось много оголенных проводов, которые нужно обрезать, прежде чем использовать. Достаточно оголенный провод, чтобы перечисленные выше методы могли безопасно покрыть и соединить оголенные концы проводов. Редко нужно выходить за пределы 1 дюйма.

№ 3. Изолента — эта лента не только может закрывать провод и поддерживать соединение, но также может обеспечить дополнительную безопасность и изолировать провода от элементов.От 3 до 5 обертываний должны помочь. Вы можете использовать изоленту вокруг горячего клея, обжима и методов соединения проводов в качестве дополнительной защиты.

№ 4. Опция «Аллигатор» — используйте этот метод только при наличии временных подключений. Это самый простой способ получить короткое замыкание. Используйте другие методы, если вам нужно постоянное соединение с хорошей изоляцией.

№ 5. Соединение схем на печатной плате — лучший метод для этой задачи — горячий клей.Когда вы не можете паять, клей работает по тому же принципу и следит за тем, чтобы ваши соединения не мешали и не были громоздкими.

№ 6. Еще раз проверьте свою работу — нет ничего более неприятного, чем выполнить подключение, примените правильный метод только для того, чтобы увидеть, как ваша электроника переключается на вас при включении. Еще раз проверьте свою работу, так как даже одна небольшая свободная медная проволока может что-то коснуться и замкнуть цепь. Убедитесь, что все жилы провода вставлены в разъемы и изолированы от других частей электронного оборудования.

Избегайте ошибок при подключении

При работе с проводкой легко ошибиться. Некоторым людям нравится срезать углы и экономить доллар или два, или вы просто ошиблись в своем суждении. В любом случае вот некоторые ошибки, которых следует избегать при работе с припоем или без него:

1. Исключая распределительную коробку — это защищает от короткого замыкания, элементов и помогает предотвратить возгорание.
2. Слишком короткое обрезание провода — дважды отрежьте и один раз отрежьте здесь. защитите их на всем пути.Ослабленные провода можно легко повредить. такое случается очень часто. Некоторые люди случайно помещают горячие провода на нейтраль или меняют полярность, поэтому убедитесь, что вы правильно их подключили.

Несколько заключительных слов

Для надежного электрического соединения не нужен припой.
