При соединении кабелей надежнее всего использовать не скрутку, а клеммники. Это специальные зажимы, позволяющие состыковать жилы одинакового сечения, разного сечения и даже разного вида, алюминиевые с медными, например.

Содержание

1. Что собой представляют клеммники Wago
2. Технические характеристики
3. Как отличить от подделки
4. Разновидности соединительных клемм Ваго
5. Одноразовые самозажимающиеся
6. Многоразовые зажимные
7. Зажимы FIT CLAMP
8. Клеммы с индикацией
9. Популярные серии
10. Правила использования

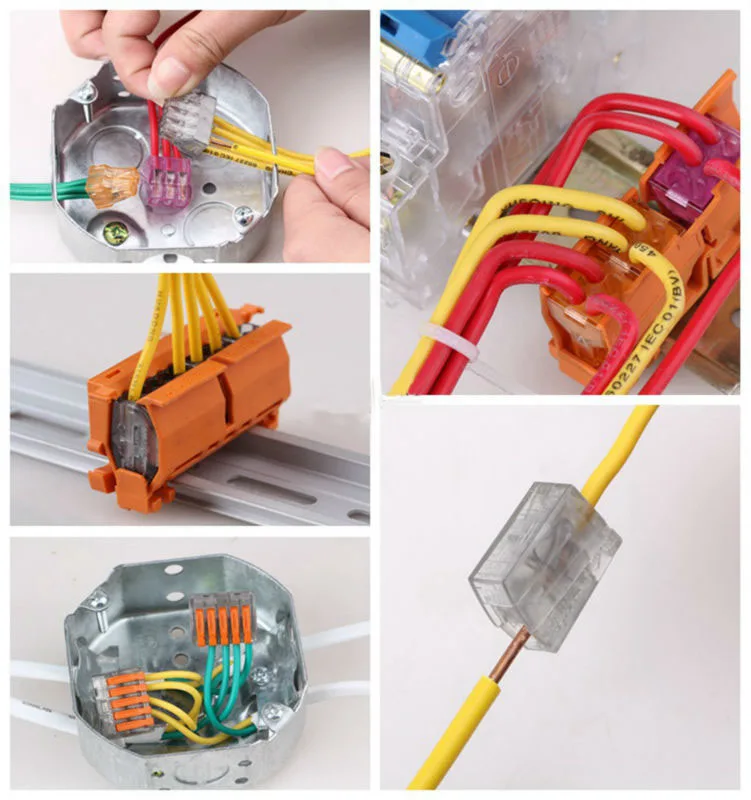

Что собой представляют клеммники Wago

Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.

Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.

Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.

Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.

Производители заявляют, что клеммники рассчитаны на работу с током до 32 А при соединении проводов с напряжением до 1000 В. Однако практика показывает, что приспособление дольше всего работает в схеме для освещения. Большие нагрузки, особенно при обслуживании тройной розетки клемма не выдерживает и плавится.

Нет

22.81%

Да

62.05%

Когда как

15.14%

Проголосовало: 469

Технические характеристики

Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:

• допустимый рабочий ток – от 6 до 323 А;
• допустимое напряжение – от 100 до 1000 В;
• возможное сечение жил – от 0,08 до 95 кв. мм.

Специальный вид клемм позволяет соединить жилы из разного материала.

Простота соединения

Безопасность

Возможность стыковать провода из разных материалов и разного сечения

Надежность

Компактность

Возможность многоразового использования

Широкий ассортимент

К зажимам должен быть свободный доступ

Высокая стоимость

Много поделок

Как отличить от подделки

Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок. Отличить их от оригинала можно, но для этого придется потратить время.

• На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
• На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
• Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
• В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
• У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
• Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
• На торцевой части указано питаемое напряжение и номинальная величина тока.

Клеммники Ваго упаковываются только в фирменную коробку.

Наличие брака тоже в большинстве случаев указывает на подделку. В оригинальных изделиях крайне сложно найти остатки литья на клеммах.

Разновидности соединительных клемм Ваго

Классифицируют изделия Ваго по конструкции, назначению, способу применения, количеству гнезд и прочим признакам.

Одноразовые самозажимающиеся

Применяются для однократного соединения одножильных проводов. Такой вариант годится, если соединение будет постоянным и в обслуживании не нуждается. Разрешается использовать и многоразовые жилы, но только при опрессовке гильзами. При соединении провод проталкивают в глубину разъема до упора, где его зажимает контакт. Вытащить жилу уже нельзя, можно только вырвать, повредив клеммник.

Удерживает кабель плоско-пружинный зажим. Выполняется в 2 вариантах:

• без пасты для контакта только медных жил;
• с пастой для соединения алюминиевых проводников, жил из алюминиевых сплавов и меди.

Клеммники выпускают с разным количеством гнезд – от 2 до 8. Соответственно меняются и размеры изделия.

Валера

Голос строительного гуру

Задать вопрос

Задача клеммы – уменьшить потерю сигнала при подключении розетки к осветительному прибору. Допускается применять ее для силовой электроустановки, но в этом случае срок службы изделии сокращается.

Многоразовые зажимные

Предназначены для многоразового использования. Жилу внутри удерживает зажимной механизм CAGE CLAMP. Он обеспечивает усилие фиксации для проводов с разным сечением. Срабатывает зажим так: провод до упора вставляют в отверстие, где усилие нажатия активирует механизм зажима. Пластинка достаточно гибкая, так что позволяет работать с разным сечением, но при этом она не повреждает контактную площадь кабеля.

Чтобы вытянуть провод, нужно ввести конец отвертки в нижнее по отношению к разъему отверстие и оттянуть зажимной механизм. В более универсальных версиях работу зажима обеспечивает повернутый вверх рычажок. Для ремонта достаточно его опустить и провод легко выйдет из гнезда.

Размеры и показатели клемм отличаются. Простой зажим серии 222 может работать с напряжением до 380 В и соединять провода сечением более 5 кв. мм. Вариант 224 зажимает только одну соединительную жилу, зато работает с напряжением до 450 В.

Зажимы FIT CLAMP

Многоразовые универсальные зажимы, которые позволяют вставлять кабель без предварительной зачистки изоляции на концах. Работают по типу «врезного» наконечника. Это заметно облегчает монтаж и демонтаж соединения.

Удерживает контакт защелка. Достаточно ее поднять, чтобы отжать пластинку и освободить жилу.

Клеммы с индикацией

Модель со встроенным индикаторным элементом. Выпускают разновидности:

TOPJOB S двухуровневый – в качестве индикатора используется встроенный светодиодный сигнализатор. Применяется для обслуживания диодных схем специального назначения: при передаче сигнала нарушения, при ламповых испытаниях. Клеммники очень компактны – не более 5,2 мм в ширину, и часто применяют при проектировании контрольных блоков.

TOPJOB S трехуровневый – применяется при создании специальных схем. Вариант с защитным предохранителем предупреждает короткое замыкание. Оснащается пробкой с рабочей мощностью до 2,5 Вт.

Популярные серии

Различают изделия по сериям. Так проще определить, для чего именно предназначено устройство. Самые популярные:

• 733 – самые дешевые соединительные клеммы Ваго. Одноразовый зажим обеспечивает неразъемное соединение жил. Работают с силой тока 20 А и напряжением до 400 В. Применяются для стыковок одножильных проводников. Варианты с пастой непрозрачны, без пасты выпускаются с прозрачным корпусом.
• 2273 – аналогично серии 733, но отличается меньшими размерами. Чаще используется для обслуживания световых линий.
• 222 – рычажковый многоразовый зажим. Для демонтажа соединений достаточно опустить рычаг. Это облегчает ремонтные и профилактические работы. Клеммы серии 222 соединяют одножильные и многожильные проводники. Выполняется без пасты, так что работает только с медным проводником. Выдерживает силу тока до 30 А и напряжение жил 380 В.
• 224 – модель для осветительных приборов.
• 273 – соединяет до 3 кабелей сечением до 4 мм². Модель с защитной пастой, предназначена для алюминиевых жил.
• 243 – микрозажим. Рассчитан на ток не более 6 А.
• 862 – многоразовый зажим для коммутации медных проводов – от 2 до 5, с сечением до 2,5 кв. м. Клеммники можно зафиксировать на основании, к его корпусу есть крепежные отверстия. Выпускают также модификацию S. Этот вариант позволяет соединять провода без снятия изоляции.

222 224 273 243 862

Клеммы можно модифицировать для подключения проводников из разных материалов. Для этого в модели с пастой удаляют пасту в гнезде, где будет стоять медный провод, и скрепляют обычным путем. Состав можно купить, так что в клеммнике без пасты (для медных проводов) можно смазать 1 гнездо смесью и вставить алюминиевый провод.

Правила использования

Как бы просто ни монтировались клеммники Ваго для кабеля, при работах следует учитывать особенности изделий и все правила электромонтажа.

• Зажим – стандартный и разрешенный способ соединения проводов. Поэтому использование клеммников WAGO ничуть не уступает сварке или пайке.
• Модели с пастой предназначены для работы с алюминиевыми проводниками – состав защищает жилу от коррозии. Для медных проводников нужны зажимы без пасты.
• Для каждого электрического контура нужно подбирать кабель подходящего сечения. И только по этому показателю выбирать клеммник.

Характеристики клеммы должны соответствовать предполагаемому напряжению и силе тока.

Клеммы WAGO

Возможность соединения алюминиевых проводов при помощи клемм Wago

Вопрос

Можно ли соединять алюминиевые провода при помощи клемм Wago?

Ответ

Для монтажа алюминиевых проводов в линейке Wago присутствует специальная разновидность клемм 273 (с пастой). В серии 224 также представлены 2 осветительные клеммы, позволяющие осуществлять переход между одножильным алюминиевыми проводами и гибкими медными проводами осветительных приборов. Для любых других ваговских клемм, монтаж алюминиевых проводов либо смешанный монтаж (алюминиевые и медные провода в одной клемме) проводить не рекомендуется.

Соединение гибких проводов в распаечной коробке

Вопрос

Если провода гибкие, как их можно соединить в распаечной коробке?

Ответ

Для монтажа гибких многопроволочных проводников 4, 5 и 6 классов гибкости (провода с количеством проволочек в жиле более 7) могут быть использованы:
— специально предназначенная для этого серия Wago 222 универсальных рычажковых клемм (3 клеммы на 2, 3 и 5 портов)
— соединительные изолирующие зажимы СИЗ и СИЗ-К (изолирующие скрутки)

Соединение алюминиевых и медных проводов в одной клемме Wago

Вопрос

Можно ли соединять алюминиевые и медные провода в одной клемме ваго?

Ответ

Можно, но для этого пригодны только клеммы с заполнением антиоксидантной пастой: серия 773 с (4 клеммы на 2, 4, 6 и 8 портов), серия 273 с пастой (1 клемма на 3 порта) и серия 224 (2 переходные клеммы на 1+1 и 1+2 порта).

Надежность соединения клеммами Wago в сравнении со скруткой

Вопрос

Могут ли клеммы Wago обеспечить достаточно надежное соединение по сравнению со скруткой?

Ответ

Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным. Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день.

У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Возможность монтажа контура заземления при помощи клемм Wago

Вопрос

Можно ли монтировать контур заземления при помощи клемм ваго?

Ответ

Начнем с того, что в российских версиях каталогов Wago нет никакого прямого указания на то, можно или нет использовать клеммы Ваго для монтажа заземляющего контура. Конечно, заземляющие желто-зеленые жилы, входящие в состав многожильного провода можно разводить и монтировать в распределительной коробке. На это есть многочисленные фотографии самого Wago. Однако, в каталожной версии ваговких клемм для Штатов существует специальная линейка клемм для заземления сделанная на базе 773 серии (клеммы 773-112,114,116,118).

Внешне (по фотографиям) клеммы заземления ничем не отличаются от привычных цветных клемм в прозрачном корпусе серии 773 за исключением того, что цвет входной пластмассовой вставки у них – темно-зеленый. Есть ли различия внутренней конструкции – неизвестно. Скорее всего — нет.

Не лишним будет напомнить также, что согласно ПУЭ 1.7.137. в качестве проводов заземления при отдельной прокладке вне кабеля должны быть использованы медные провода сечением не менее 2.5 и 4 мм². Поэтому, если в контуре заземления используются одножильные провода, можно использовать 773 серию ваго на 2, 4, 6 и 8 портов (с max.сечением провода до 2.5 мм²), либо 3-х портовую клемму красного цвета с max.сечением провода до 6 мм².

Вибростойкость клемм Wago

Вопрос

Означает ли вибростойкость клемм Wago, что их можно монтировать в тех случаях, когда предполагается вибрация?

Ответ

Справедливости ради следует отметить, что термины «вибростойкость» и «виброустойчивость» используется применительно к клеммам Wago в сравнении с винтовыми клеммами. Это часть рекламного позиционирования преимуществ продукта. У самого производителя нет прямых указаний на то, можно ли клеммы Wago использовать в условиях вибрации.

На наш взгляд, Ваговские клеммы можно использовать в условиях вибрации. Подчеркнем, что это частное мнение и никаких стендовых испытаний не проводилось. Следует также помнить, что стандартным требованием для условий вибрации (например, для транспорта или любого подвижного состава, при подключении моторных блоков) является прокладка гибких проводов с многопроволочной жильной конструкцией. Поэтому можно использовать либо клеммы Wago серии 222, либо использовать дополнительные втулочные наконечники для 773 серии.

Проверка правильности монтажа на клеммах Wago

Вопрос

Как можно убедиться в том, что монтаж на клеммах Wago совершен правильно?

Ответ

Монтаж клемм Wago достаточно прост и, в силу своей простоты, исключает большую часть возможных ошибок. «Защита от дурака» действительно является сильной стороной технологии монтажа плоско-пружинных клемм.

– Основным требованием грамотного монтажа, на наш взгляд, является правильная подготовка жилы: снятие изоляции с проводов на определенную длину без повреждения токонесущей жилы. Длина зачистки провода для каждого вида клемм Wago своя (указана в технической спецификации, а также на корпусе клеммы) и составляет от 9 до 12 мм. Если в процессе снятия изоляции жила была надкусана, или хотя бы одна из медных проволочек жилы отрезана – необходимо обрезать провод и произвести повторную зачистку. Конец провода должен быть ровно обрезан и сама жила должна быть прямой без изгибов.

– В клеммах 773 серии с прозрачным корпусом возможен визуальный контроль глубины захода жилы. Для клемм с непрозрачным корпусом важна правильная длина зачистки провода и правило: «заведение жилы до упора».

– Если с монтажом моножил все достаточно просто, то монтаж многопроволочных гибких жил требует внимания. Только жилы до 3 класса гибкости включительно могут заводиться в пружинные клеммы 773 серии непосредственно, без дополнительных втулочных наконечников. С увеличением класса гибкости жил требуются втулочные наконечники.

– В любом случае, после монтажа нет необходимости в разборе клеммы для проверки. В изолирующем корпусе каждой клеммы Wago предусмотрено специальное контрольное окно для измерения электрических параметров соединения при помощи специальных щупов.

Демонтаж клемм Wago

Вопрос

Можно ли демонтировать клеммы Wago?

Ответ

– Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод.

– Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования — не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле. В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций.

– В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа.

– В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!

Преимущества применения клемм Wago

Вопрос

Есть ли какие-то преимущества применения клемм ваго?

Ответ

Вопрос, с чем сравнивать…

В сравнении с обычными винтовыми полиэтиленовыми клеммниками типа КЗВ (ЗВИ):

– время монтажа клемм Wago значительно меньше, в сравнении с монтажом КЗВ (ЗВИ)

– для монтажа клемм Wago не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– в клеммах Wago, в отличие от «двухпортовых» соединителей КЗВ (ЗВИ) предусмотрены варианты с различным количеством портов (2, 3, 4, 6, 8)

В сравнении с изолирующими колпачками типа СИЗ и СИЗ-К:

– скрутки СИЗ дешевле, чем клеммы Wago

– для монтажа и одного и другого продукта не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– при монтаже клемм Wago, затраты времени на монтаж почти в 2 раза меньше чем на монтаж скруткой СИЗ

– усилие при монтаже клемм Wago значительно меньше требуемого усилия при монтаже СИЗ

– скрутки СИЗ хороши для соединения 2, 3 и максимум 4 проводов. Клеммы Ваго позволяют без проблем подключать 4, 5, 6 и 8 проводов одновременно

Разница в использовании клемм Wago 773 серии с пастой и без пасты для медных проводов

Вопрос

Есть ли разница в использовании для медных проводов 2-х видов Ваговских клемм 773 серии с пастой и без пасты?

Ответ

Для монтажа именно медных проводов никакой разницы нет. За исключением того, что клеммы 773 серии с пастой, дороже (приблизительно на 50%). Вообще, клеммы серии 773 с пастой и без отличаются только наличием/отсутствием пасты и прозрачным/непрозрачным корпусом соответственно. Клеммы с пастой появились исключительно для монтажа алюминиевых проводов. Есть ли смысл переплачивать, если монтаж гарантирует качественный результат и в том и в другом случае?

Возможность соединения проводов разных сечений в одной клемме Wago

Вопрос

Можно ли в одной клемме Ваго соединять провода разных сечений, например, 2. 5 и 1 мм²?

Ответ

В описаниях самого производителя нет определенного ответа на этот вопрос.

Однако, исходя из конструктивных особенностей клемм, это делать можно (здесь и далее – наше частное мнение). Пружинные фиксаторы внутри клемм Wago выполнены таким образом, что каждому порту (входу проводника) соответствует свое индивидуальное гнездо и индивидуальная прижимная пластина. Именно раздельный прижимной механизм на каждый порт делает возможным комбинацию проводов различных сечений в одной клемме в пределах указанного диапазона.

Например, для серии 773 при стандартном диапазоне 0,75-2,5 мм², можно соединить провода 2.5 мм², 1.5 мм², 1 мм² и 0.75 мм² в одной клемме. Аналогичная возможность присутствует для комбинации одножильных и многопроволочных проводников. Проведенные нами испытания подтверждают это мнение.

Способность тонкой пластины пружинной клеммы держать требуемый ток

Вопрос

Может ли тонкая пластина пружинной клеммы держать требуемый ток?

Ответ

Металлическая часть пружинной клеммы состоит из двух основных элементов: тонких стальных пружинных фиксаторов и одной соединяющей медной плашки. Сама медная плашка (шина) отнюдь не тонкая, при этом визуальный осмотр внутренней конструкции показывает, что пятно контакта шины с проводом совсем незначительное. Провод лежит не на медной шине, а на ее ребре! Тем не менее, на удивление, проведенные нами эксперименты показывают, что клеммы Ваго уверенно держат те номинальные токи, для которых они рассчитаны без какого бы то ни было нагрева.

Использование инструмента ПКВк-6 с квадратичным проилем обжима для опрессовки НШВИ при подготовке их к монтажу на клеммах Wago

Вопрос

Можно ли применять инструмент ПКВк-6 с квадратичным профилем обжима для опрессовки НШВИ при подготовке их к монтажу на клеммах Wago?

Ответ

Втулочные наконечники НШВИ и НШВ можно обжимать любым инструментом для опрессовки втулочных наконечников: ПКВк-6 (с квадратичным профилем обжима), СТК-02 или СТВ-02 (с трапециевидным профилем) и ПКВ-16 (с трапециевидным профилем со вдавливанием).

Типы гибких проводов, которые можно заводить в клеммы 773 серии

Вопрос

Может ли кто-нибудь объяснить, какие из гибких проводов можно заводить в клеммы 773 серии?

Ответ

Действительно, из описаний производителя понять что-либо по этому вопросу можно с трудом. По классификации Wago, в русскоязычных каталогах и рекламных материалах, существуют «одножильные», «маложильные» и «тонкопроволочные» проводники. Согласно прописанной спецификации, клеммы серии 773 можно монтировать на «маложильные» проводники и нельзя на «тонкопроволочные». Однако, что значит «маложильные» непонятно. «Мало» – это сколько?!

За помощью мы обратились к американской версии каталога Wago. Здесь прозвучал более определенный ответ: клеммы 773 серии можно монтировать на любые гибкие провода с количеством жил не превышающим 19 проволочек в жиле. То есть, если число проволочек равно 19, то еще можно, если больше – то уже нельзя. Тесты, проведенные нами не подтверждают этот факт!

Начнем с того, что 773 серия действительно хороша для одножильных проводов. А «монтаж напрямую» любых многожильных проводов, даже с минимальным количеством проволочек в жиле (!) выполняется на порядок менее уверенно и требует особой аккуратности. Медные жилы с конструкцией из 19 проволочек (производства Россия) не заводятся в 773 клемму. А если их и можно как-то завести, то это процесс на грани фола. Согласно российским ГОСТ минимально возможное количество проволочек в гибких проводах – 7.

Таким образом, если монтаж на кабельной жиле, состоящей из 19 проволочек невозможен, из оставшихся по ГОСТ вариантов есть только 7 или 12 проволочек в жиле. Это подтверждают тесты. Все, что больше – только с использованием дополнительных втулочных наконечников!

Герметичность клемм Wago с контактной пастой

Вопрос

Являются ли клеммы ВАГО с контактной пастой герметичными?

Ответ

Антиоксидантная паста, которой наполнены клеммы ВАГО (серии 773 и 273), не предназначена для обеспечения герметичности клеммы. Паста это не гелевая водозащитная субстанция(!), ее предназначение – растворение окисной плёнки с алюминиевых проводников и предотвращение их повторного окисления. Степень защиты клемм ВАГО всего лишь IP20.

Соединение многожильных медных проводов с помощью клемм Wago

Вопрос

Можно ли с помощью клемм ВАГО соединять многожильные медные провода?

Ответ

Для прямого подключения любых гибких многожильных медных проводов у ВАГО предусмотрены несколько серий клемм со специальным типом зажима “CAGE CLAMP”:

– 222 серия универсальных клемм (3 клеммы для 2, 3 и 5 проводников)

– 862 серия четырёхпроводных клемм (4 клеммы для 2, 3, 4 и 5 проводников)

– 224 серия осветительных клемм (3 клеммы для переходного соединения гибких многожильных проводов с моножилой)

При опосредованном подключении клемм через втулочные наконечники могут быть использованы:

– 773 серия клемм с плоско-пружинным зажимом в прозрачном корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

– 773 серия с контактной пастой в сером корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

Возможность монтажа клемм Wago на улице

Вопрос

Возможен ли монтаж клемм ВАГО на улице?

Ответ

Клеммы ВАГО предназначены для монтажа внутри помещений (в распределительных коробках, электрических щитках, контрольных панелях и т. п.). Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

Длина снятия изоляции при монтаже клемм Wago

Вопрос

На какую длину необходимо снимать изоляцию при монтаже клемм ВАГО?

Ответ

В каталоге ВАГО, для каждой серии клемм указана необходимая длина зачистки изоляции проводника. В случае, когда под рукой нет каталога, длину снятия изоляции можно прочитать на упаковке или на корпусе самой клеммы. Кроме того, на корпусе каждой клеммы есть специальная площадка для того, чтобы проконтролировать длину снятой изоляции (на случай, если под рукой нет линейки).

/faq/post_question/324/

Какой разъем Wago следует использовать?

Wago предлагает бесчисленное количество соединителей для сращивания проводников. Соединители Wago могут не требовать технического обслуживания и упрощают замену клеммных колодок и распределительных коробок, сохраняя их скрытыми. Wago также предлагает свои соединители различных размеров для различных применений. Независимо от того, используете ли вы тонкую прядь, цельную прядь или микроволокно, для вас найдется разъем Wago.

Другие разъемы, требующие обслуживания или неправильно собранные, могут стать причиной поражения электрическим током, короткого замыкания и других рисков. Это еще одна причина, по которой разъемы Wago — отличный выбор. Они соответствуют всем требованиям кодекса NEC в отношении сращивания и заделки проводников. Например, при сращивании проводов необходимо использовать устройство для сращивания, предназначенное для пайки, сварки или пайки сплавом.

При использовании вставных проводных соединителей нельзя оставлять оголенные провода от проводника открытыми. Также крайне важно, чтобы при подключении проводника к клеммам у вас было хорошее прочное соединение без повреждения проводников в процессе.

Разъемы Wago также гарантируют, что вся ваша проводка и освещение соответствуют нормам. Кодекс NEC предписывает, что любой внутренний люминесцентный светильник, в котором используются лампы с двойным цоколем (обычные люминесцентные лампы) и который содержит балласт и который можно обслуживать на месте, должен иметь средства отключения [410.130(G)].

Для получения дополнительной информации о требованиях к устройствам для сращивания.

Рекомендуемая литература

Как сделать безопасное соединение проводов

Перед установкой проводных соединений обратите внимание на несколько советов по безопасности. При работе с электропроводкой мы рекомендуем обратиться к электрику, но этот блог может помочь вам узнать больше о различных мерах предосторожности при электромонтаже и узнать, какие шаги может предпринять электрик для безопасного подключения проводов.

Как использовать разъемы Wago?

Соединительные соединители Wago упрощают сращивание многожильных, тонкожильных и одножильных проводников для электромонтажных работ. Узнайте, что требуется для рычажных гаек Wago серии 221, рычажных гаек серии 22 и настенной гайки Wago Pushwire серии 773.

Преимущества компактных соединителей для сращивания Wago

Компания Wage предлагает два соединителя для сращивания, Wago 222 и Wago 221. Посетите этот блог, чтобы узнать о преимуществах компактных соединителей для сращивания Wago.

Фалин Иден

Работает директором по управлению проектами в CORL Technologies и имеет степень бакалавра. по английскому языку и профессиональному общению и степень магистра. в области кибербезопасности Фалин работает над созданием среды, которая защищает и представляет мир вокруг нас. Он любит жизнь, быстро меняющуюся обстановку, футбол с флагами, еду и изучение новых вещей.

Рекомендуемые продукты

Wago Luminaire Disconnect, 2-портовый разъем Lumi-Nut Pushwire,…

Новая низкая цена

873-902/VE00-0500

Wago Compact Splicing Wire Connector, 2 точки подключения

28,80 $ 100 шт. 21-413/К194 -4045

Wago Compact Splicing Wire Lever Nut Connector, 2 Connection. ..

24,99 $Упаковка из 25 штук

873-902/K194-4045

Присоединяйтесь к нашему списку рассылки

Получайте специальные предложения и многое другое прямо на свой почтовый ящик

REV PH Wago Terminal Issues — Technical

Шеф Дельфи

Sky_Captain
29 января 2022 г., 19:47

1

Привет всем,

У нас возникли некоторые проблемы с проводкой при использовании REV PH. В качестве хорошей практики мы использовали наконечники для любого приложения, где требуется оголенный провод (соединения PDP, соединения соленоида PCM, большинство вещей, которые используют соединение wago). Похоже, что даже с нашим самым маленьким наконечником мы не можем заставить их поместиться в пазы на новом PH. Мы прибегли к лужению проводов, чтобы избежать одиночных жил и беспорядка. Похоже, что в какой-то момент во время нашей первоначальной работы с проводкой корпус соединений wago треснул.

Проблемы возникают даже при использовании луженой проволоки, так как ширина паза очень мала. 3 наших соединения wago, 1 соленоид, 1 питание и 1 цифровой датчик также повреждены.

Сталкивались ли какие-либо другие группы с проблемами при использовании наконечников или других проблем с проводкой на PH?

-Воля

5 лайков

Джуниорманк
29 января 2022 г., 19:53

2

Мы столкнулись с этой проблемой на PDH в небольшом выходе с плавким предохранителем, один из наших разъемов на конце треснул. Мы также обнаружили, что в пневматическую втулку практически не вставляются втулки. Сегодня мы заказали на пробу много маленьких наконечников менее 22 awg.

2 лайка

Peter_Johnson
29 января 2022 г., 20:07

3

В спецификациях для REV PH указан только размер провода (многожильный/одножильный) от 24-20 AWG для цифровых каналов и каналов соленоида, и, в отличие от других портов, в качестве опции не указаны наконечники. Я бы не рекомендовал использовать наконечники для этих очень маленьких портов, хотя потенциально могут подойти очень маленькие наконечники 24-22 AWG.

Sky_Captain
29 января 2022 г., 20:09

4

Спасибо, принято к сведению. Мы нашли крошечный наконечник, который действительно подходит, но не держится.

песочница
29 января 2022 г., 23:40

5

Я думал, что все эти клеммы WAGO разработаны специально для того, чтобы не использовать наконечники. Я ошибаюсь?

Уилсонмв04
29 января 2022 г., 23:43

6

Я отчетливо помню, как спросил представителя REV об использовании наконечников. Они сказали, что это будет хорошим решением и может быть использовано. Видим ли мы теперь, что они были неверны?

Филсо
30 января 2022 г., 4:16

7

Вы должны спросить Rev, какой производитель и номер детали для этих терминалов, а затем посмотреть техническое описание этой детали, чтобы увидеть, что там написано. При необходимости вам, возможно, придется проконсультироваться с инженерами по приложениям у производителя относительно разъема.

1 Нравится

Peter_Johnson
30 января 2022 г., 4:23

8

Это серия WAGO 250. Как и в случае с другими соединителями серии Cage-Clamp WAGO (включая PDP/PDH), WAGO рекомендует использовать оголенный провод вместо наконечников.

В нормальных условиях эксплуатации прямое зажатие (т. е. прямое подключение проводника к токоведущей шине клеммной колодки) обеспечивает оптимальное качество контакта, поскольку устраняются все факторы риска, связанные с методами защиты от расползания. Иногда может потребоваться защита проводника от раскручивания, включая различные методы (см. рисунки ниже).

Особые требования применяются только в особых областях применения, подверженных воздействию чрезвычайно агрессивных атмосфер. В этом случае мы рекомендуем использовать либо одножильные медные проводники, либо тонкопроволочные медные проводники с надлежащим образом обжатыми медными наконечниками с луженым покрытием или медными штыревыми наконечниками.

Методы защиты от расползания требуют, чтобы клеммная колодка на один размер превышала номинальное поперечное сечение проводника. Поперечное сечение проводника с наконечником, указанное для отдельных продуктов, основано на технологии квадратного обжима WAGO Variocrimp. Можно использовать газонепроницаемые гофрированные двойные наконечники при условии, что наконечник полностью вставлен в зажимной узел и что имеется достаточный зазор и путь утечки между соседними потенциалами.

6 лайков

EnDeR_WiGGiN
30 января 2022 г., 5:04

10

Казалось бы, из-за того, как устроены коннекторы wago, их можно расколоть, если приложить к ним достаточное боковое усилие. Это может быть вызвано установкой слишком большого наконечника или выдергиванием провода сбоку. Я подозреваю, что если вы поместите наконечник или штифт внутрь разъема, а провода будут вытягиваться сбоку, это облегчит разделение разъема wago. За счет рычажного действия от жесткого штифта.

Вы сможете снова собрать их вместе, но найти часть кнопки для пуджа может быть сложно.

Лексео
31 января 2022 г., 4:14

11

В документации

Rev рекомендуются неизолированные наконечники, если вы хотите использовать наконечники.

Надеюсь, это будет полезно.

1 Нравится

7 февраля 2022 г., 20:51

12

REV с тех пор обновил документацию (Подключение пневматической ступицы — пневматическая ступица) и удалил все ссылки на использование наконечников.

Дж. Румпель
7 февраля 2022 г., 21:18

13

[Отредактировано: найдена ссылка для загрузки в исходном сообщении. Он находится на странице продукта (https://www.wago.com/us/pcb-interconnect/1-conductor-pcb-terminal-strip/p/250-204#downloads), на вкладке «Загрузки», после расширения Раздел документации.]

В первоначальном обзоре продукции WAGO 250-202 подчеркивается использование «вставных клемм для одножильных проводников и проводников с наконечниками». На вкладке «Сопутствующие товары» перечислены несколько неизолированных и изолированных наконечников WAGO, которые можно использовать с этим клеммным блоком.

Я бы предложил, чтобы повторяющиеся подключения и отключения, а также неконтролируемое рабочее пространство, используемое командами FRC, в том числе работа в боксах во время мероприятия, создавали условия, при которых может быть гарантирована защита от расползания. У большинства команд нет процесса сертификации навыков для работы с этими соединениями, поэтому неопытные технические специалисты также могут быть причиной для реализации защиты от расползания.

Вероятно, было бы неплохо получить бесплатный образец клеммных колодок WAGO серии 250, чтобы провести испытания с неизолированными и изолированными наконечниками, перечисленными на вкладке «Сопутствующие товары». Таким образом, мы не рискуем повредить (или еще больше повредить) дорогостоящие компоненты системы управления, чтобы найти подходящие меры защиты от расползания.

Дж. Румпель
7 февраля 2022 г., 21:31

14

Согласен. Это также может произойти из-за того, что слишком большой жесткий пластиковый изолятор слишком сильно вдавливается в разъем, чтобы обеспечить контакт штыря с клеммной шиной.

Это также приводит к необходимости использования проводов для снятия натяжения и иммобилизации. Члены команды, которые не участвовали в FTC, вероятно, не знакомы с этими методами проектирования, изложенными в Руководстве по проводке FTC (https://www.firstinspires.org/sites/default/files/uploads/resource_library/ftc/robot-wiring-guide. пдф). Я хотел бы, чтобы аналогичные рекомендации были добавлены в Руководство по проводке FRC, поскольку они все еще применимы и могут быть более важными, учитывая более жесткие условия ударов и вибрации FRC.

1 Нравится

Филсо
7 февраля 2022 г., 21:36

15

Да! Я вспоминаю один региональный, где я проводил инспекцию, когда после того, как все команды прошли и прошли квалификационные матчи, меня попросили пойти помочь устранить проблемы с электричеством с 3 разными командами, все в течение одного часа. У всех 3 команд были периодические короткие замыкания из-за того, что отдельные жилы касались соседних проводов, где было удалено слишком много изоляции. Эти соединения имеют расстояние всего 3 мм от центра к центру, поэтому такие шорты очень легко получить.

У нескольких предыдущих работодателей, где у них был высококвалифицированный персонал, выполняющий электромонтажные работы, они, разумеется, использовали наконечники на всех близко расположенных разъемах. Они сделали это, чтобы избежать проблем при сборке и последующем обслуживании. Похоже, что многим в мире FRC нужно узнать о DFM и DFS; Штаб-квартира для полей, команд и некоторых поставщиков.

Дж. Румпель
7 февраля 2022 г., 22:28

16

Интересно. Я вернулся на страницу продукта WAGO 250-202 и увидел, что рекомендуемая длина полосы составляет от 8,5 до 9,5 мм. Использование длины полосы для расстояния между выводами является веской причиной для реализации защиты от расползания. Это объективная мера, и ее можно применять к множеству различных разъемов.

В этом случае при правильно зачищенном проводе незакрепленная жила может соединить два соединения. Мостовое соединение одного соединения кажется достаточно веской причиной, чтобы проявлять особую осторожность при подключении.

Кажется, перед нами стоит задача найти подходящую защиту от расползания, которая не создавала бы достаточной боковой силы, чтобы треснуть корпус, даже если провода установлены с особым усердием или адреналином между матчами.

Дж. Румпель
7 февраля 2022 г., 23:05

17

Хорошей новостью является то, что разъемы серии WAGO 250 можно приобрести у DigiKey. Если вы не использовали свой ваучер, это может быть одна вещь, которую можно добавить к вашему заказу.

Плохая новость заключается в том, что они либо требуют большого минимального заказа (https://www.digikey.com/en/products/detail/wago-corporation/250-202/15657045), либо стоят дорого (https://www .digikey.com/en/products/detail/wago-corporation/250-211-000-006/15582224).

Теперь у WAGO есть способ запросить бесплатный образец (https://www.wago.com/us/250-series-request). Я пробовал пару раз, и ничего не пришло. Заполнение формы запроса не займет много времени, но, вероятно, было бы полезно связаться по телефону.

филос
8 февраля 2022 г., 4:28

18

Я отправил образец запроса, используя свой рабочий адрес электронной почты. Вполне вероятно, что компания, в которой я работаю, будет использовать эти детали. Скорее всего, они просматривают образцы запросов и отправляют их только тогда, когда считают, что у них может быть потенциальный платный клиент, делающий запрос.

Филсо
17 февраля 2022 г., 16:50

19

Вы хотите протестировать образец соединителя? Он прибыл на мой почтовый ящик. коробка несколько дней назад.

Дж. Румпель
7 июля 2022 г., 00:56

20

Я заинтересован в том, чтобы получить несколько инструментов для определения механических характеристик разъема. Я хотел бы попробовать несколько разных наконечников для проводов с разными конфигурациями изоляторов. Цель состоит в том, чтобы составить тщательно отобранный список деталей и несколько инструкций по сборке, которые команды могут использовать вместе с этим новым соединителем.

Только сегодня вечером я разговаривал с некоторыми другими наставниками, которые сказали, что у REV все еще есть проблемы с доставкой от нескольких поставщиков, которые подвергают риску некоторые компоненты системы управления. Это заставляет нас вернуться к этому, потому что командам не нужно подвергать свой единственный доступный PH риску повреждения, используя неправильный проводной наконечник, или рисковать плетением, закорачивающим соединение.

Поскольку проблемы с поставщиками REV не устранены, я думаю, что это повышает последствия риска, и я, вероятно, куплю несколько таких устройств у DigiKey для определения характеристик и тестирования совместимости.

2 лайка

философия
7 июля 2022 г.
