Как в домашних условиях проверить ТЭН на исправность мультиметром

Опубликовано 12.06.202320.06.2023 автором Admon

В основе многих бытовых и промышленных приборов применяется трубчатый электрический нагреватель, сокращенно ТЭН. Это керамическая, стеклянная или металлическая трубка со спиралью, разогреваемой электрическим током. Внутри трубка заполнена электроизолирующим и теплопроводным материалом. Причиной выхода из строя нагревательного прибора часто является поломка нагревателя. Как быстро проверить ТЭН на исправность измерительным прибором мультиметром рассказано в этой статье.

Содержание

• 1 В каких приборах используется ТЭН и как он работает
• 2 Как проверить ТЭН мультиметром
  • 2.1 Как проверить термодатчик водонагревателя
  • 2.2 Как проверить ТЭН стиральной машинки
  • 2.3 Методы проверки других приборов

В каких приборах используется ТЭН и как он работает

Диапазон применения ТЭН очень широк. Жизнь современного человека требует использования разнообразной техники, помогающей экономить время, делающей жизнь удобной и комфортной. Стиральная и посудомоечная машины, электроплиты и духовые шкафы, электробойлеры. Утюги, чайники и кипятильники. Теплые полы. Вот далеко не полный перечень техники бытового назначения, в которой используются электрические нагреватели. Это не считая невообразимо больше количество приборов, которые используются промышленностью.

Вне зависимости от внешнего вида и модели все ТЭНы имеют одинаковые устройство и принцип работы и конструкцию.

При прохождении электрического тока по спирали трубчатого электронагревателя она очень сильно разогревается. Наполнитель трубки, которая является корпусом, защищает от поражения электротоком и эффективно передает полученное тепло окружающей среде, обеспечивая ее достаточный нагрев. Для обеспечения безопасности и повышения комфортности использования многие электрические нагреватели защищены от перегрева с помощью термодатчика отключающего их при достижении заданной температуры и включенные в цепь питания прибора последовательно с нагревательным элементом.

Умение правильно пользоваться мультиметром при проверке работоспособности и ремонте поможет в определении неисправности.

Как проверить ТЭН мультиметром

Чтобы проверить ТЭН на целостность действуем в такой последовательности. Убедившись, что устройство отключено от питания разбираем его, для получения свободного доступа к выводам ТЭН, и отключаем их от остальной части прибора, предварительно промаркировав провода.

Маркировка позволит обеспечить правильность подключения при обратной сборке.

Установив на мультиметре необходимый диапазон измерений сопротивления, соединяем щупы с контактами нагревателя.

Показания тестера в районе расчетной цифры (30-35 Ом для приведенного примера) однозначно говорят об отсутствии обрыва или замыкания спирали. Если ТЭН многоконтактный нужно поочередно проверить целостность каждой части спирали, попарно касаясь всех выводов.

Далее нужно убедиться в том, что в процессе эксплуатации не нарушилась изоляция наполнителя трубки и померить ее на пробой. Для этого выбираем режим измерения сопротивления на максимально большом пределе. Установив один щуп на металлическом корпусе, вторым поочередно касаемся всех выводов нагревателя.

Если прибор показывает любое сопротивление ТЭН, значит, имеется серьезная неисправность, требующая замены нагревателя. Дальнейшая эксплуатация может нанести опасна для здоровья.

Как проверить термодатчик водонагревателя

В бойлере конструктивно предусмотрено наличие термореле, устройства отключающего водонагреватель, когда вода нагреется до нужной температуры. После того как вода немножко остынет, бойлер обеспечивает повторное включение на нагрев. Предварительно необходимо проверить ТЭН, убедившись в его исправности. Извлечь терморегулятор из корпуса бойлера, и отсоединить провода. Включив режим прозвонки или измерения минимального сопротивления, одним щупом мультиметра становимся на любую клемму, а вторым дотрагиваемся к оставшейся.

Прибор должен показать наличие контакта между клеммами.

Для проверки работоспособности регулятора нужно к его контактам подсоединить мультиметр. Убедившись по прибору в наличии исправной цепи опустить стержень регулятора в емкость с очень горячей водой. Щелчок контактов и обрыв цепи по мультиметру укажут на срабатывание термодатчика. При извлечении из горячей воды  и остывании датчик должен щелкнуть еще раз и цепь восстановится, что однозначно укажет на исправность.

Водонагреватель питается от сети напряжением 220 В, поэтому, как и при проверке трубки ТЭНа, необходимо проверить датчик на пробой. Для этого проверяем отсутствие контакта любых клемм с металлическими элементами крепления датчика к корпусу.

Как проверить ТЭН стиральной машинки

Проверить ТЭН и термодатчик стиральной машины можно используя уже описанные способы электрической проверки, не забывая об обязательном отключении от сети напряжения 220 В.

Сняв стенку машинки, за которой находится нагреватель, отсоединяем провода и при необходимости извлекаем его из корпуса. Чтобы не перепутать провода предварительно промаркируйте или сфотографируйте их первоначальное расположение. Затем нужно прозвонить ТЭН стиральной машины на целостность спирали и отсутствие пробоя используя соответствующие режимы измерения..

Датчик температуры стиральной машины в зависимости от модели может быть разной конструкции и иметь разные способы проверки.

Методы проверки других приборов

Проверка других устройств, использующих ТЭН, не имеет принципиальных отличий в методах и способах применяемых при их ремонте.

Инструмент электрика

ТЭН электрический

Техническое обслуживание нагревательного элемента

Элементы сопротивления электрического типа состоят из высокотемпературного сплава, либо сплава никеля и хрома, либо сплава железа, хрома и алюминия, обычно сформированного извилистыми, петлями или катушками. Элементы могут крепиться к боковым стенкам печи на огнеупорных крюках или крюках из сплава, подвешенных к своду с помощью подвески из сплава; крючками или могут быть уложены на пол в огнеупорных изоляторах гребенчатого типа.

Нагревательные элементы предназначены для отдачи номинальной мощности в киловаттах при номинальном напряжении только в горячем состоянии. Если фактическое напряжение отличается от номинального напряжения, подаваемая мощность будет изменяться пропорционально квадрату напряжения. Помните, что увеличение напряжения на 1% означает увеличение мощности примерно на 2%, и наоборот, снижение напряжения на 1% означает снижение мощности примерно на 2%. Сопротивление нагревательных элементов будет ниже при комнатной температуре, чем при горячем. Сопротивление элементов будет увеличиваться с возрастом из-за уменьшения поперечного сечения в результате окисления, а также из-за удлинения петель. Это приведет к снижению мощности печи и окончательному выходу из строя. Такой отказ представляет собой нормальную жизнь элементов.

Некоторые примеси в атмосфере разрушают сплав элементов. Эти примеси могут находиться в поступающем газе или могут выделяться при работе, поступающей в печь. Смазочно-охлаждающие жидкости/масла для резки являются основными источниками примесей, обычно углерода и серы.

Сера даже в небольших количествах; приведет к быстрому износу нагревательных элементов. Науглероживающая атмосфера имеет тенденцию увеличивать содержание углерода в нагревательном элементе, делая его хрупким и снижая температуру плавления. Свинец, олово или цинк, а также галогениды будут атаковать элемент. Эти материалы нельзя помещать в печь.

В этом руководстве обсуждаются общие вопросы, касающиеся использования, ухода и технического обслуживания, которые влияют на долговечность нагревательных элементов. Сложность вопросов, касающихся нагревателей резистивного типа, указывает на необходимость универсального руководства в качестве отправной точки. Это руководство является всего лишь руководством, а фактические характеристики нагревательных устройств должны быть сделаны только после консультации.

Соображения относительно электрических проводов

Учитывайте тип электрического нагревателя, требования к размещению и мощности, типы используемых электрических проводов и способы их выхода и окончания внутри отапливаемой зоны. Вот некоторые общие соображения по выбору различных типов электродов:

• Требуется гибкость
• Температура области свинца
• Загрязнения в зоне свинца
• Доступ к элементам управления
• Относительная стоимость
• Требуется стойкость к истиранию

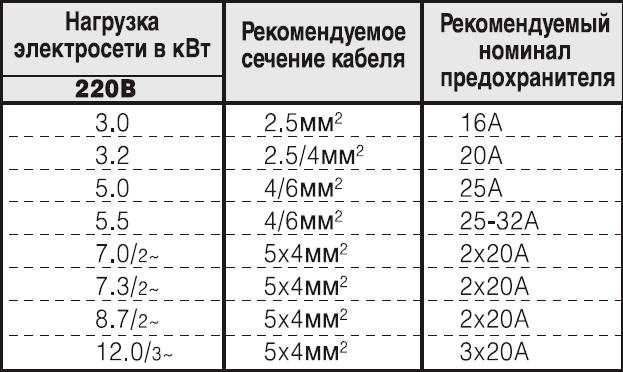

Провода и силовые соединения нагревательного элемента

Убедитесь, что напряжение в сети соответствует номинальному напряжению нагревателя. Электропроводка к обогревателю должна быть проложена в соответствии с электротехническими нормами. Необходимо всегда соблюдать полярность проводов. Соседние провода всегда должны быть подключены к одной и той же полярности. Несоблюдение полярности может привести к преждевременному выходу из строя нагревателя.

Типы выводов нагревательного элемента

Выводы нагревательного элемента доступны в широком диапазоне стилей, но все они могут быть сгруппированы в несколько категорий, таких как:

1. Одиночный проводник
2. Витая пара
3. Стержень
4. Подушка или стержень

Одножильные провода являются стандартными для нагревательных элементов из керамического волокна и волокна, формованного методом вакуумной формовки. При такой форме проводник нагревательного элемента также служит проводником. Следует соблюдать осторожность при использовании этого типа нагревательного элемента, так как провод нагревается, когда элемент работает на максимальном уровне. Выделяемое тепло может создать проблемы с заделкой, взаимодействием с более низкими классами изоляции и перегревом самого подводящего провода.

Провода витой пары представляют собой проводник элемента, загнутый на себя, а затем скрученный особым образом. В этом методе эффективная площадь поперечного сечения провода фактически удваивается. Это позволяет свинцу работать при существенно сниженных температурах. Эта функция значительно снижает вероятность отказов элементов, напрямую связанных с проблемами выводов или заделки. Провода с витой парой обычно имеют преимущество перед одножильным типом. Этот тип конфигурации отведений рекомендуется везде, где это возможно.

Направляющие стержня предусматривают крепление на самом нагревательном элементе стержня с гораздо большей площадью поперечного сечения. Это позволяет проводу работать при гораздо более низких температурах, чем реальный нагревательный элемент. Как правило, выводы стержня привариваются к проводнику нагревательного элемента. Хотя свинец стержня тяжелее элемента, с ним необходимо обращаться осторожно, поскольку в процессе сварки в месте сварки образуется довольно хрупкая зона. Этот хрупкий участок подвержен растрескиванию или механическому разрушению при неправильном обращении. Соединитель стержневого типа может использоваться как с проволочными, так и с ленточными нагревательными элементами. Материал, используемый для соединителя стержневого типа, может быть изготовлен из сплава с более низкими температурными характеристиками, но с таким же химическим составом, как и тот, который используется в реальном нагревательном элементе из сплава.

Направляющая колодки или стержня похожа на стержневую, за исключением того, что используется либо плоский стержень, либо, если в рассматриваемом элементе используется полоса, а не проволока, полоса часто загибается сама на себя для увеличения площади поперечного сечения. . Обычно он снабжен отверстием на конце для соединения с помощью болтовых соединений. Если прокладка была приварена к проводнику нагревательного элемента, возникают те же опасения по поводу хрупкости в месте сварки. Этот тип проводов используется с нагревательными элементами на основе волокна, и если провод недостаточно длинный, чтобы пройти через резервную изоляцию, для установки требуются все болтовые силовые соединения в зоне, подверженной воздействию довольно высоких температур окружающей среды.

Радиус изгиба провода

Провод, идущий от нагревательных элементов, обычно можно согнуть в соответствии с конкретными требованиями. Необходимо соблюдать осторожность, чтобы сохранить целостность внутреннего соединения, чтобы продлить срок службы нагревательного элемента. Чтобы избежать чрезмерного напряжения в этом соединении, используются плоскогубцы с мягкими губками, чтобы надежно удерживать провод в месте выхода провода из нагревательного элемента, а затем сгибать его.

Минимальный радиус изгиба проволоки должен в 4-8 раз превышать диаметр проволоки. Это работает как для хромоникелевых сплавов, так и для сплавов железо-хром-алюминий. Однако в очень холодных условиях нагревательные элементы из сплава железа, хрома и алюминия могут треснуть или сломаться при любом изгибе.

Хрупкость нагревательного элемента

Многие высокотемпературные металлические сплавы, используемые для изготовления нагревательных элементов, имеют низкую пластичность и хрупкость, особенно после того, как они находились при рабочей температуре в течение некоторого времени. Это особенно верно для материалов на основе сплава железо-хром-алюминий, которые часто используются в условиях более высоких температур. Традиционные материалы из сплава железа, хрома и алюминия становятся очень хрупкими, как только они достигают температуры 950 ° C, и эта хрупкость возникает почти мгновенно. Более новые сплавы железа, хрома и алюминия на основе порошкового металла также становятся хрупкими после нагревания, но это более постепенный процесс и строго зависит от времени и температуры. Как только эти сплавы остынут до комнатной температуры, попытка их перемещения приведет к поломке. Нагрев этих хрупких элементов до цветовой температуры должен позволять их перемещать или перемещать без механических повреждений.

Материалы из сплава железо-хром-алюминий также проявляют низкотемпературную фазу хрупкости. Обычно это проблема, когда материал имеет температуру ниже 20 °C, и становится все более серьезной проблемой при понижении температуры. Как правило, попытки согнуть, скрутить или согнуть эти сплавы при температуре ниже 4,5 °C приводят к растрескиванию и поломке. Если устройства хранились в неотапливаемом помещении, дайте им нагреться как минимум до 22 °C.

При сварке этих сплавов непосредственная область в месте сварки становится хрупкой из-за высокой температуры сварки. Этим областям всегда следует уделять особое внимание при обращении, так как чрезмерное усилие или сгибание, приложенное к этим соединениям, может привести к растрескиванию и поломке. Из-за этого потенциального риска часто желательно поставлять системы элементов очень больших размеров с неподключенными стержневыми или контактными выводами. После того, как элементы надежно закреплены, клеммы располагаются и привариваются к элементам методом TIG.

Соединения нагревательных элементов

Правильные соединения имеют решающее значение для успешного применения нагревательного элемента, и, если это не будет сделано правильно, это отрицательно скажется на сроке службы элемента. Одна из основных целей состоит в том, чтобы убедиться, что максимальное количество выводных проводов элемента находится в тесном жестком физическом контакте с фактической концевой заделкой, насколько это практически возможно. В случаях, когда существует недостаточный контакт из-за отсутствия материала или слабого физического контакта, состояние, известное как соединение высокого сопротивления 9.0084 может развиться. Это явление вызовет локальный нагрев в области соединения элемента, что приведет к дальнейшему ухудшению качества соединения, ведущему к выходу из строя соединения. Как правило, это потребует замены того, что в остальном является совершенно исправным нагревательным элементом. Дополнительным моментом для рассмотрения является то, что процесс заделки требует соединения металлов из разных сплавов. Хотя этот процесс соединения может привести к химическим реакциям на стыке, что может привести к преждевременному выходу из строя, его можно свести к минимуму, если поддерживать температуру ниже 540 °C.

При заделке проводов малого сечения на керамической пластине или панелях обогревателя из формованного под вакуумом волокна рекомендуется использовать процедуру механического сжатия. Это может быть болт на перемычке с шайбами ​​и контргайками, разрезной болт с шайбами ​​и гайкой или специализированная клеммная колодка. Во всех случаях подводящий провод должен быть тщательно очищен в месте контакта, чтобы обеспечить хорошее электрическое соединение. Подводящий провод должен быть полностью обернут вокруг зажимного штыря и зажат между шайбами ​​и контргайками или крепежными элементами клеммной колодки. Вставки через разъемный болт и сжатия между шайбами ​​обычно достаточно. Предпочтительным материалом клеммы является латунь или нержавеющая сталь. Чрезмерное или многократное изгибание вызывает деформационное упрочнение материала, ведущее к трещинам и поломкам.

Использование кольцевых соединителей не рекомендуется из-за недостаточной площади контакта между подводящим проводом и кольцевой втулкой. Это может привести к деформации или повреждению провода в процессе обжима. Кольцевые соединители должны быть изготовлены из нержавеющей стали и должны быть либо приварены TIG, либо припаяны серебром к подводящему проводу. Использование соединительных компаундов не рекомендуется, так как это может отрицательно сказаться на целостности заделки, вызывая коррозию и преждевременный выход из строя.

Токоподводящий провод можно согнуть в соответствии с конкретными требованиями. Необходимо соблюдать осторожность, чтобы обеспечить целостность внутренних соединений. Чтобы избежать чрезмерной нагрузки на это соединение, используйте плоскогубцы с мягкими губками, чтобы надежно удерживать провод. Затем подводящий провод можно согнуть по мере необходимости.

В проводах элемента должен быть обеспечен определенный запас для расширения и сжатия во время циклов нагрева и охлаждения. Если этого не сделать, отводящий провод может быть поврежден или порваться из-за механического воздействия. Это сложная проблема, потому что в дополнение к расширению проволоки кожух печи, изоляция и внутренние опорные конструкции также перемещаются во время термоциклирования.

Для проволочных элементов большего сечения обычно поставляется стержневой вывод. Стержень обычно подвергается механической обработке, чтобы обеспечить соединение, указанное на заводе. Обычная процедура состоит в том, чтобы снабдить резьбовой стержень шайбами ​​и контргайками. При затяжке этих соединений не скручивайте и не изгибайте стержень, так как это может привести к растрескиванию или полному выходу из строя любого сварного соединения. Другими используемыми концепциями являются прорези или отверстия, которые позволяют приваривать другие выводы проводов большого сечения непосредственно к элементу. При необходимости можно также использовать специальные механические компрессионные соединители.

Соединения следует проверять на герметичность после первой операции и периодически после этого, чтобы убедиться, что соединение с высоким сопротивлением не развивается из-за ослабления. Продолжительность последующих осмотров зависит от таких факторов, как частота циклов, условия окружающей среды, физическая вибрация и т. д. В соответствии со стандартами технического обслуживания электрооборудования необходимо отключить и заблокировать поступающее электропитание на системы, подлежащие проверке.

Защита проводов

По электрическим или механическим причинам рекомендуется предусмотреть защитное покрытие проводов нагревательного элемента. Лучше всего пропустить электрод либо внутри высокотемпературной керамической трубки, либо поместить высокотемпературные керамические шарики поверх электрода. Любой из этих методов также может иметь гибкую втулку, помещенную сверху для дополнительной защиты. Не следует использовать самоклеящиеся ленты, так как даже в высокотемпературных классах обычно используется клей на органической основе, который может разлагаться на вещества на основе углерода. Это может вызвать коррозию, проникновение углерода и охрупчивание.

Следует тщательно изучить марки используемой изоляции. Многие материалы с более низким рейтингом содержат значительное количество свободного кремнезема. Когда сплавы на основе железа, хрома и алюминия используются для проводника нагревательного элемента, как правило, для применения при более высоких температурах до 1300 ° C, защитное покрытие из оксида алюминия, сформированное на внешней стороне проводника, будет реагировать со свободным кремнеземом, начиная с температуры около 1000 ° C. С. Эта реакция приводит к плавлению эвтектики, происходящему в точке реакции. Чрезмерная изоляция проводов также может привести к перегреву как самого провода, так и в области клемм.

Системы обогрева на основе волокна обрабатываются снаружи каким-либо веществом, чтобы сделать волокно жестким и самонесущим. Однако чрезмерное давление вызывает необратимую деформацию поверхности волокна и растрескивание, что отрицательно сказывается на изоляционных качествах прокладки из огнеупорного волокна. Блоки принудительной установки могут привести к растрескиванию или обрыву волокна. Выводы или контактные площадки, предусмотренные на оптоволоконных площадках, должны поддерживаться, чтобы предотвратить скручивание или изгибание во время подключения силовых проводов. Это предохраняет волокно от повреждения в области выхода электрода.

Ремонт нагревателя

В более крупных элементах стержневого типа и на некоторых узлах выводов может быть возможным ремонт механических повреждений или в случаях, когда проводник не сильно оплавлен. Для этого для никель-хромовых сплавов необходимо очистить окисел, соединить проволоки, а затем сварить утвержденными методами. Для сплавов железо-хром-алюминий используется аналогичная операция, за исключением того, что материал перед перемещением необходимо нагреть до температуры красного цвета. Это позволит сгибать сегменты проводника, не вызывая дополнительных поломок.

Обращение, хранение и факторы окружающей среды

Одной из причин, по которой современные нагревательные элементы на металлической основе могут работать при таких высоких температурах до 1400 °C в течение продолжительных периодов времени, является то, что они образуют защитный оксидный слой на своих внешних поверхностях. Загрязнение поверхности различными веществами препятствует этому процессу образования оксидов, который происходит только при повышенных температурах. Это приводит к преждевременному выходу из строя нагревательного элемента. Поскольку большинство нагревательных элементов поставляются в сыром состоянии без оксида на поверхности, важно, чтобы материал оставался как можно более чистым до тех пор, пока нагревательный элемент не будет установлен и нагрет до образования оксидного слоя.

Другой важной областью рассмотрения является хранение нагревательных элементов . Они должны быть защищены от непогоды и должны храниться в прохладном и сухом месте. Многие из сплавов, используемых для обогрева, имеют высокий процент железа и подвержены ржавчине при воздействии высокой влажности. Ржавчина препятствует образованию оксида и приводит к преждевременному выходу из строя. В тех случаях, когда используются керамические элементы или волокнистые элементы вакуумного формования, керамика и волокно могут поглощать влагу либо непосредственно из воздуха, либо из-за прямого воздействия, такого как конденсат, протекающие воздушные трубы или разливы. Эта характеристика поглощения может усугубить потенциал ржавчины, поскольку сплав будет вкраплен и не виден для осмотра.

Другой областью загрязнения является масло для тела на руках. При обращении с открытыми нагревательными элементами следует надевать чистые хлопчатобумажные перчатки, чтобы защитить их. Если это невозможно, тщательно вымойте руки водой с мылом перед тем, как прикасаться к элементам. Следует отметить, что чем меньше материал нагревательного элемента, тем значительнее становится это загрязнение.

Все продукты на основе нефти и большая часть грязи в цехах отрицательно влияют на образование оксидов. Поэтому нагревательные элементы никогда нельзя размещать непосредственно на полу цеха без защитного барьера, такого как чистая бумага или картон. Если в атмосфере присутствует много паров масла, не подвергайте нагревательные элементы воздействию атмосферы дольше, чем это абсолютно необходимо.

Когда нагреватели снимаются с хранения , перед установкой их следует нагреть минимум до 20 °C. Многие жаропрочные сплавы демонстрируют растущие проблемы с пластичностью и хрупкостью при температурах ниже комнатной. Если температура проводов или нагревательных элементов ниже этой, попытка согнуть или придать им форму может привести к растрескиванию или поломке. Опасность этого резко возрастает с понижением температуры. На практике рекомендуется использовать более высокую температуру до 38 °C, так как небольшие изменения консистенции партии могут сдвинуть критическую точку температуры вверх или вниз на несколько градусов.

Нагревательные системы на керамической основе по своей природе подвержены механическим повреждениям от механических ударов и нагрузок, поэтому их нельзя ронять и устанавливать с усилием.

Вибрации

В местах, где наблюдается чрезмерная вибрация, следует в первую очередь рассмотреть вопрос об установке с использованием стандартных отраслевых методов установки с ударами. Чрезмерная вибрация также может повлиять на соединения проводов. Убедитесь, что используемые соединители могут выдерживать вибрации и оставаться затянутыми.

Нагрузка

Допускается снижение максимальной нагрузки на 20%, если вместо управления SCR используется контактор. Этот элемент управления SCR должен быть либо срабатывающим по фазовому углу, либо срабатывающим при переходе через ноль с переменной временной базой. Более желателен нулевой кроссовер, но практический выбор определяется фактическим применением.

Процедура высыхания закладных элементов

Перед первоначальным нагревом печи проверьте, не оторвался ли заливочный цемент от керамических нагревателей, и видна ли проволока нагревателя. Нанесите заливочный цемент там, где это необходимо, следуя инструкциям, данным для ремонта обогревателей.

Процедура сушки огнеупорных материалов

Медленно повышайте температуру, чтобы высушить влагу из огнеупорной футеровки на открытом воздухе. Затем повышайте температуру до тех пор, пока не будет достигнута нормальная рабочая температура. Если во время разогрева появляется пар, не повышайте температуру до тех пор, пока пар не прекратится.

Работа на велосипеде

Наилучший способ продлить срок службы – использовать нагревательный элемент с большой площадью поперечного сечения с умеренной мощностью нагрузки и никогда не отключать его. Проблема с циклированием заключается в том, что оксидный слой трескается или отслаивается, подвергая основной материал дальнейшему окислению и, в конечном итоге, разрушению.

Полезные советы и практические рекомендации

Хотя в большинстве применений нагревательные элементы не имеют прогнозируемого срока службы, следует учитывать возможность окончательного отказа. Следует предусмотреть готовую замену, если потенциальное время простоя будет дорогостоящим или критическим для производства или операций. Запасные части должны храниться по мере необходимости, чтобы вышедший из строя нагревательный элемент можно было заменить за короткий промежуток времени без полной остановки или нарушения процесса.

Содержите оборудование в чистоте, особенно вокруг клемм, корпуса электропроводки и самого нагревателя, посредством регулярной программы технического обслуживания. В сильно загрязняющих средах или опасных атмосферных условиях особое внимание следует уделять клеммным коробкам и электрическим корпусам. Клеммные шкафы нагревателя могут быть оснащены специальными фитингами для использования положительного давления инертного газа для предотвращения проникновения загрязняющих веществ или взрывоопасных газов.

Используйте проводку, подходящую для соответствующих температур. Клеммные коробки и корпуса нагревателя сильно нагреваются во время работы и могут потребовать специальных методов подключения. Для полевых клеммных соединений внутри корпуса нагревателя рекомендуется использовать провод из сплава с высокотемпературной изоляцией, если только не предлагается провод с медной или низкотемпературной изоляцией. Провода с резиновой, восковой или термопластической изоляцией не следует использовать в высокотемпературных нагревателях, так как эти материалы очень быстро разрушаются при нагревании. Некоторые изоляционные материалы могут выделять пары, которые могут привести к травмам или повреждению нагревательного оборудования. По возможности используйте теплоизоляцию, чтобы уменьшить потери тепла. Изоляция относительно недорога и снижает потери тепла и эксплуатационные расходы.
Статья предоставлена ​​Thermcraft Inc.
Обращение, запуск и техническое обслуживание электрических нагревательных элементов сопротивления, изготовленных из сплавов NiChrome Nickel Chrome NiCr и сплавов Kanthal Iron Chromium Al FeCrAl для применения при высоких и низких температурах в приложениях нагрева сопротивления.

Объявление·
jlcelectromet.com/heating-alloys

Специальные никелевые сплавы мирового класса для нагревательных элементов

JLC Electromet Pvt. ООО является одним из ведущих мировых производителей из специальных сплавов на основе никеля в формах проволоки, стержня, полосы и ленты . Сертифицированный по стандарту ISO:9001 производитель никелевого сплава в Индии , который является вертикально интегрированным и поставляет продукцию в более чем 50 стран . Никель-хромовые, медно-никелевые и другие сплавы для нагревательной и резистивной промышленности .

E: [email protected]
Тел.: +91 (141) 233 1215

Ad·

Для получения дополнительной информации посетите JLC Electromet Pvt. Ltd. — ведущий мировой производитель никелевых сплавов или свяжитесь с ними через форму ниже:

тепло — 3-фазные нагревательные элементы

спросил
3 года, 1 месяц назад

Изменено
3 года, 1 месяц назад

Просмотрено
1к раз

\$\начало группы\$

Существует ли простой способ расчета мощности (кВт) трехфазного нагревательного элемента?

У меня 3 элемента смонтированы в упаковке и вставлены в трубку, а трубок 12, всего 36 элементов. Они соединены в треугольник. У меня 22 Ом между L1+L2, L2+L3 и L3+L1.

• тепловая
• трехфазная

\$\конечная группа\$
92/р\$. Это равно 7,828 кВт.

Таким образом, общая мощность равна 3 x 7,828 кВт = 23,485 кВт

\$\конечная группа\$

3

\$\начало группы\$

Когда все резисторы соединены со сбалансированной нагрузкой, вам не нужно знать, как они на самом деле соединены, вы можете предположить, что они соединены звездой.
