Сращивание стропил без конькового прогона: Сращивание стропил в районе конька

как правильно сделать конек стропил

Строительство дома от фундамента до макушки — удивительное событие! Особенно, если какую-то часть работ вы делаете своими руками, живете и дышите будущим гнездом. И вы знаете, что какая бы усталость не накопилась к финишным работам, все равно все нужно делать грамотно и основательно. Особенно, когда дело касается крыши, где любые ошибки чреваты дорогостоящими неприятными ремонтами.

А потому, чтобы «зонт» вашего дома мечты служил исправно, правильно выполняйте все конструктивные узлы, особенно сращивание стропил в районе конька — это самая верхняя точка! А мы поможем вам разобраться с видами соединений и важными технологичными нюансами.

Полезная видео-инструкция:

Итак, для начала немного разберемся с понятиями.

Так, прогон – это дополнительная балка, которая ставится параллельно коньку крыши и мауэрлату. Говоря простым языком, этот тот же мауэрлат, только поднятый по уровню. И в итоге конек должен располагаться на определенном расстоянии от прогона – смотря какой угол крыши был выбран.

Конек – это горизонтальный элемент крыши, который соединяет в верхней точке оба ската крыши.

А главная задача соединительных элементов в коньке – создание надежной жесткости и прочности всей конструкции крыши. О чем сейчас и будет идти речь.

Всего есть три способа, как это сделать:

Способ №1. Внахлест

Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.

Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.

Самое популярное такое крепление — сращивание стропил вполдерева:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.

Способ №2. Соединение встык

Для этого вам нужно:

• Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
• Сделать упор стропила.
• Применить крепежный элемент.

Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.

Если вы скрепляете стропила гвоздями, берите их не менее двух.  Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.

Или частично встык:

Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.

Способ №3. Соединение на брус

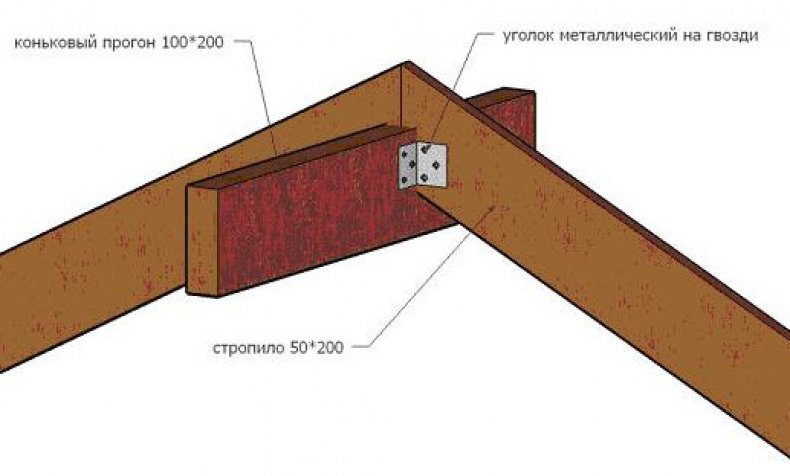

В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.

Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.

Вариация:

Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.

Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

Издавна для крепления стропил использовались такие элементы:

• Накладки.
• Бруски.
• Деревянные штыри.
• Клинья.
• Нагели.
• Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

• Гвоздевые и перфорированные пластины.
• Саморезы.
• Болты и шурупы.
• И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь — от простого к сложному.

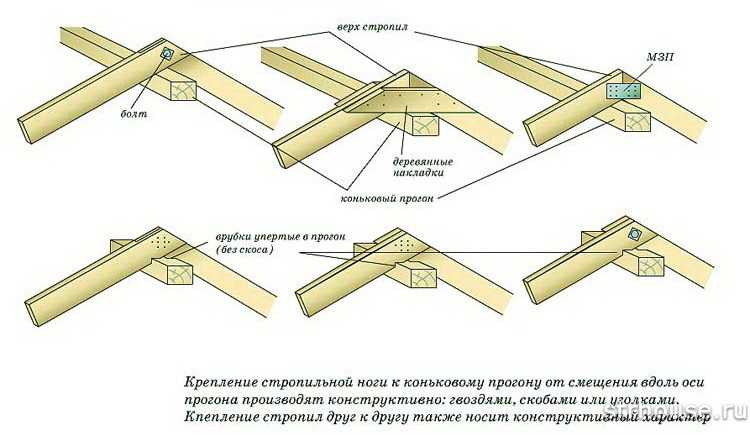

При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.

• Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
• Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
• Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение  которого снимают при помощи горизонтальных ригелей.
• Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
• Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
• А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками. Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
• Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
• Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.

Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.

Вот более подробная информация:

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.

Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.

Сращивание стропил у вальмовой крыши происходит совсем по другому сценарию, чем у двускатной. Так, здесь уже есть новые элементы – накосные стропила, которые нужно ставить по определенной технологии. А к коньковому брусу эти детали нужно крепить методом врубки с дополнительной фиксацией верхними стяжками и ригелями. Еще своих сложностей придает то, что у вальмовой крыши наклонные скаты содержат в себе мансардные окна и вентиляционные отверстия, которые нередко располагаются прямо под коньком.

Если в вальмовой крыше – всего один прогон, его диагональную стропильную ногу опирают на консоль прогона. Сами консоли нужно выпустить на 10-15 см за подстропильную раму. Причем сделайте так, чтобы отпилить лишнее, а не наращивать недостающее.

Если же прогонов два, тогда в коньке прямо к стропилам нужно пришить короткую доску, толщиной до 5 см – прибоину. На нее как раз и будем опирать накосные стропила и диагональные стропильные ноги.

А теперь давайте разберемся с внешней ендовой. Стропильные ноги, которые опираются на нее, также называются накосными и диагональными. Причем диагональные стропила длиннее, чем обычные, и на них опираются укороченные стропила со скатов – нарожники. По-другому их еще называют стропильными полуногами. В этом случае накосные стропила уже несут нагрузку, которая в полтора раза больше, чем у обычных стропил.

Такие диагональные стропила сами по себе длиннее обычных досок, а потому делать их следует спаренными. Это сходу решает три задачи:

• Удвоенное сечение несет удвоенную нагрузку.
• Балка получается длинной и не разрезанной.
• Размеры применяемых деталей становятся унифицированными.
• Для устройства накосных стропил можно применять те же доски, что и для обычных.

Подытоживая и говоря простым языком, применение досок одной высоты для конькового узла значительноу прощает все конструктивные решения вальмовой крыши.

Идем далее. Для обеспечения многопролетности, под накосные ноги нужно установить одну-две опоры. Ведь накосные стропила по своей сути – это наклонившийся и раздвоившийся коньковый прогон, его некое продолжение. А потому сращивать по длине эти доски нужно так, чтобы все стыки были на расстоянии 15 м от центра опоры. А длину стропильной ноги подбирайте в зависимости от того, какова длина пролетов и какое количество опор.

Технически этот узел выполняется так:

Пару технических моментов:

• Если вы делаете опорный узел крепления стропил в коньке вальмовой крыши прямо над мансардным оконном, тогда опирание диагональных стропильных ног должно приходиться на боковые подкосы и ригель.
• Если же стропильные ноги вальмовой крышей сращиваются прямо над вентиляционной отдушиной, тогда центрального упора на подкосы делать не нужно.
• У вальмовой крыши обязательно убедитесь в том, что стыкуемые поверхности в коньковых узлах примыкаются плотно, почти идеально. А потому куда проще изготавливать нужную конфигурацию всех коньковых элементов еще на земле, и только потом монтировать на крыше каждую стропильную ногу по отдельности.

Вот наглядный мастер-класс:

У арочной крыши почти те же технологии, что и у двускатной, разве что угол соединения стропил немного другой:

А вот как выходят из положения при строительстве необычных крыш таких же необычных построек:

Главное — все правильно рассчитать!

методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

• Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
• Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
• Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

• Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
• Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

• Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
• Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
• Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

• Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
• Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
• Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т. е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

• Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
• Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
• Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Как соединить стропила между собой в коньке своими руками — фото и видео

На опорный каркас крыши ложится большая нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Чтобы конструкция не разрушилась, проектируют стропильную систему с учетом всех потенциально воздействующих на нее сил. В процессе расчета определяют необходимое количество и размер сечения стропильных ног, на которые ложится основной вес кровли. Однако, не менее важно, насколько качественно выполняется соединение стропил в коньке. Эта статься расскажет какие виды соединений существуют, как правильно их выполнить и от чего зависит выбор того или иного способа крепежа.

Содержание статьи

Разновидности соединительных узлов

Основа каркаса крыши – стропильные фермы, в которые отдельные элемента, соединятся между собой в конструкции различной геометрической формы, к примеру, треугольной или пятиугольной. Одной из наиболее прочных и устойчивых к внешним воздействиям фигурой является треугольник, именно такой вид имеют фермы двухскатных и полувальмовых, вальмовых и шатровых крыш. Соединительным узлом называют место сращивания или крепления стропил друг с другом, с мауэрлатом, дополнительными опорами. При сооружении стропильной системы используются следующие виды узлов:

• Узел крепления к мауэрлату. Каждая стропильная нога имеет точку крепления к основанию каркаса, называемому мауэрлатым брусом. Его задача – равномерно распределять нагрузку от веса кровли и передавать ее через несущие стены к фундаменту сооружения. Нарушение целостности мауэрлата снижает его прочность, поэтому соединение выполняю, используя бруски, металлические уголки или делая выпилы на концах стропильных ног.

  Схема крепления стропил на мауэрлат

• Узел соединения стропил между собой. Соединение стропил крыши между собой выполняют в коньке крыши. Помимо веса кровельного материала, ноги каркаса испытывают нагрузку на распирание и на прогиб. Поэтому коньковый узел находится под постоянным давлением. От прочности и аккуратности этого крепления зависит надежность и несущая способность стропильной системы.

  Соединение стропильных ног между собой в коньковом узле

• Узел стыковки с дополнительными опорными элементами. Чтобы снизить и перераспределить нагрузку со стопил, используют ригели, затяжки, подкосы и стойки. Их связывают между собой с помощью крепления «в полдерева», металлическими накладками или гвоздями.

  Схема крепления стропил с ригелем

• Узел сращивания. Для изготовления стропил для крыш с шириной ската, превышающей стандартную длину досок 6 м, применяют метод сращивания пиломатериалов из 2-3 фрагментов.

  Способы сращивания стропильных ног

Важно! В процессе строительства стропильного каркаса используют два типа соединительных узлов: жесткие и подвижные. Жесткими называют крепления, когда элементы фиксируются между собой неподвижно. Подвижные соединения имеют возможность изменять свое положение, для них применяют специальные металлические «ползунки».

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

1. Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.

   Соединение стропил встык

2. На балку. Другой вариант крепления встык предусматривает использование бруска, называемого коньковым прогоном. Выбрав этот способ соединения, стропила также подрезают под углом по шаблону, но не скрепляют не друг с другом, а фиксируют на брус. При креплении на балку конек имеет не остроконечную вершину, а плоскую.

   Крепление стропил на балку

3. Внахлест. Чтобы закрепить стропильные ноги внахлест в коньковом узле, концы ног соединяют и фиксируют с помощью металлической шпилькой или болтом с гайкой. Для надежности с обеих сторон на болт надевают шайбы большого диаметра, а некоторые мастера дополнительно используют резиновый уплотнитель.
4. В паз. Соединение стропил в паз подходит для искусных, опытных плотников. Оно заключается в изготовление в одной стропильной ноге выпила, а в другой шипа, состыковывая которые, стропила закрепляют деревянным нагелем или гвоздем.
5. В полдерева. Крепление в полдерева немного проще, чем соединение в паз. Так как, чтобы его выполнить, следует выпилить на конце стропил выемку, равную половине толщины доски. Соединив эти выемки как паззл и закрепив нагелем или гвоздями, плотники получают прочный коньковый узел.

   Соединение стропил в полдерева

   Технология монтажа конькового узла в полдерева

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, уседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

Подвижное крепление для конькового узла

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

• Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
• Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
• Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

Видео-инструкция

Сращивание стропил между собой по длине — пошаговое видео и фото

Крыша – сложная, многокомпонентная конструкция, проектирование, сборка и монтаж которой представляет собой серьезное препятствие для неопытного мастера. Важнейшим этапом возведения кровли считают устройство стропильного каркаса, задающего форму, уклон и несущую способность ската. На стропила ложится нагрузка от веса кровельного материала и снега, поэтому они должны быть прочными и долговечными. Но что делать, если длина ската намного превосходит стандартный размер пиломатериалов? В этой статье мы расскажем, как правильно выполняется сращивание стропил между собой для увеличения длины этого элемента.

Содержание статьи

Внешний вид и функции

Стропильными ногами или стропилами называют основные элементы стропильного каркаса крыши, которые располагаются попарно вдоль конькового соединения, образуя наклонные плоскости скатов. Обычно они изготавливаются из здоровой, прочной древесины или металлического профиля. В конструкции кровли стропила выполняют следующие функции:

• Формируют форм и угол наклона скатов. Именно угол между стропильными ногами и основанием крыши задают узнаваемую геометрию крыши, облегчая сход с поверхности ската талой и дождевой воды и снега.
• Равномерно распределяют вес кровельного покрытия. Кровельный пирог с учетом снеговой нагрузки может весить до 300 кг/м2, потому стропила должны выдерживать значительный вес по всей длине, а также распределять его между несущими стенами.
• Служат основой для фиксации кровельного материала. Финишное покрытие крепят на обрешетку, приколоченную поперек стропильных ног каркаса.

Зависимость шага между стропилами от их длины

Расчет параметров стропильной ноги

Обратите внимание! Существует три параметра стропил, определяемых при расчете и создании проекта кровли: длина стропильной ноги, расстояние между ними и размер сечения этих элементов. В основном они зависят от уклона скатов, климатических условий и веса финишного покрытия.

Материалы

Стропильные ноги, распределяющие вес гидроизоляционного покрытия и термоизоляции кровли между несущими стенами, на которые опираются скаты, должны обладать высокой несущей способностью и отличными прочностными качествами. Кроме того, они должны быть легкими, чтобы при своей значительной длине не прогибаться под собственным весом. Оптимальными материалами для изготовления стропил считают:

1. Дерево. Древесина – легкий, прочный строительный материал, который легко обрабатывать самым примитивным инструментом вручную. Стропильные ноги из этого бруса сечением 100х100 мм или 150х150 мм выдерживают до 500 кг/м2. Из-за того, что стандартный размер пиломатериалов не превышает 6 м, дерево применяют для изготовления стропил частных, ведь при длине ската, превышающей 6 метров, приходится выполнять наращивание досок. Недостатком деревянных стропил считают слабую устойчивость к гниению, поэтому их обрабатывают антисептическими составами.
2. Металл. Металлические стропила применяются в основном в промышленном строительстве, так как хозяйственные, коммерческие и производственные постройки, как правило, обладают большим размером. Высокая несущая способность металлического профиля позволяет использовать элементы меньшего сечения. Кроме того, металл обладает высокой устойчивостью коррозии.

Опытные мастера отмечают, что даже если длина ската превышает 6 метров, стропила для каркаса кровли можно изготовить из дерева. Причем совершенно необязательно приобретать дорогостоящие пиломатериалы нестандартной длины. При большом размере крыши проводят сращивание стропил или надставляют их кобылками.

Оптимальное место для сращивания

Монтаж кобылок

Методы наращивания

Длина стропильной ноги складывается из длины ската и длины свеса крыши, поэтому она может превышать стандартный размер пиломатериалов, составляющий 6 метров. Чтобы удлинить доски, из которых изготавливаются стропила, нужно соединить две или три доски между собой. Чтобы наборная стропильная нога не теряла прочностные качества, необходимо правильно рассчитать место сращивания и надежно зафиксировать его одним из следующих методов:

• Соединение встык. Чтобы нарастить стропила эти методом, концы бруса отпиливают под углом 90 градусов, соединяют между собой, а затем с обеих сторон накладывают деревянные накладки, фиксируя их в нескольких местах длинными болтами в шахматном порядке. Этот способ подходит для сращивания стропил, изготовленных из досок сечением 50х150 мм.

  Сращивание встык

• Соединение «косым прирубом». Если стропила изготавливают из бруса квадратного сечения, то легче всего нарастить их методом «косого прируба». Эта технология заключается в том, что концы соединяемых элементов подрезают под косым углом, а затем соединяют через сквозное вертикальное отверстие шпилькой. Главное, чтобы диаметр отверстия соответствовал или был на 1 мм меньше крепежного элемента, иначе в конструкции возникнет люфт, вызывающий нагрузку на изгиб.

  Соединение косым прирубом

  Технология наращивания косым прирубом

• Соединение нахлест. Чтобы нарастить стропила из деревянных досок по длине, можно соединить отдельные элементы внахлест. Этот простой способ получить достаточно жесткое и прочное крепление. Нахлест между досками должен составлять не менее 1 м, а крепление гвоздями осуществляется в шахматном порядке.

  Соединение внахлест

Важно! Другой надежный метод увеличить длину стропильной наги изготовить составные или спаренные стропила. Следует учесть, что составные элементы обходятся дешевле сдвоенных, однако, значительно уступают им в прочности.

Методы наращивания

Наборные и сдвоенные стропила

Видео-инструкция

как правильно соединить стропила на коньке

Содержание статьи

Соединение стропил в коньке – способы и техника крепления

На опорный каркас крыши ложится большая нагрузка, создающаяся кровельным материалом, слоем термоизоляции и веса снега, лежащего на поверхности скатов. Чтобы конструкция не разрушилась, проектируют стропильную систему с учетом всех потенциально воздействующих на нее сил. В процессе расчета определяют необходимое количество и размер сечения стропильных ног, на которые ложится основной вес кровли. Однако, не менее важно, насколько качественно выполняется соединение стропил в коньке. Эта статься расскажет какие виды соединений существуют, как правильно их выполнить и от чего зависит выбор того или иного способа крепежа.

Разновидности соединительных узлов

Основа каркаса крыши – стропильные фермы, в которые отдельные элемента, соединятся между собой в конструкции различной геометрической формы, к примеру, треугольной или пятиугольной. Одной из наиболее прочных и устойчивых к внешним воздействиям фигурой является треугольник, именно такой вид имеют фермы двухскатных и полувальмовых, вальмовых и шатровых крыш. Соединительным узлом называют место сращивания или крепления стропил друг с другом, с мауэрлатом, дополнительными опорами. При сооружении стропильной системы используются следующие виды узлов:

Узел крепления к мауэрлату. Каждая стропильная нога имеет точку крепления к основанию каркаса, называемому мауэрлатым брусом. Его задача – равномерно распределять нагрузку от веса кровли и передавать ее через несущие стены к фундаменту сооружения. Нарушение целостности мауэрлата снижает его прочность, поэтому соединение выполняю, используя бруски, металлические уголки или делая выпилы на концах стропильных ног.

Важно! В процессе строительства стропильного каркаса используют два типа соединительных узлов: жесткие и подвижные. Жесткими называют крепления, когда элементы фиксируются между собой неподвижно. Подвижные соединения имеют возможность изменять свое положение, для них применяют специальные металлические «ползунки».

Способы соединения стропил в коньке

Коньковый узел стропильной системы располагается в верхней точке крыши и образуется за счет соединения между ногами одной стропильной пары. Не этот участок каркаса ложится огромная нагрузка, чтобы конек ее выдержал, опытные кровельщики применяют следующие варианты крепления:

Встык. Чтобы выполнит соединение стропил встык, один конец досок, используемых для изготовления ног, опиливают под углом таким образом, чтобы при совмещении они образовывали угол. Чтобы зафиксировать стропила в этом месте используют гвозди, забивая в торцевую часть ноги под углом так, чтобы он проходил через обе ноги. Чтобы усилить крепление встык используют специальные металлические пластины с отверстиями под саморезы. Из накладывают на место соединения стропил с двух сторон и закрепляют саморезами или гвоздями.

Внимание! Работа с деревянными домами из бруса и бревна требует особого подхода. Так как натуральное дерево изменяет размер в процессе изменения процента влажности, дом, построенный из этого материала, уседает в первые 5 лет эксплуатации. Чтобы компенсировать усадку, величина которой достигает иногда 20 см, требуются специальные подвижные крепления. Оно представляет собой пластины для фиксации стропил, соединенные металлическим стержнем.

Принципы крепления

Чтобы качественно соединить крепление стропил друг другу в коньковом узле, требуются самые обычные инструменты: карандаш, рулетка, пила, строительный уровень, шуруповерт и крепеж. Качество выполнения работ зависит от соблюдения следующих правил:

• Тип используемого крепления для каждого соединительного листа определяется при расчете и проектировании стропильной системы. Чтобы не возникло путаницы, эта информация отражается на чертеже.
• Чтобы все узлы крепления имели одинаковый размер и угол, из изготовляют по одному, предварительно размеченному и изготовленному, шаблону.
• Если в процессе фиксации используются болт или саморезы и необходимо проделать отверстия, то их диаметр должен превышать размеры крепежного элемента. Это предотвращает образование на древесине трещин, коробления и деформации.
• Затягивая болты, саморезы или заколачивая гвозди, из не заглубляют ниже поверхности досок, а наоборот, оставляют небольшой зазор, чтобы древесина не повредилась при изменении влажности.
• Каждый соединение стропильных ног в коньке должно быть плотным, но не тугим. После завершения монтажа, обязательно проводится проверка на плотность прилегания всех узлов.

Коньковый узел крыши – участок, на который ложится самая большая нагрузка. Поэтому от правильности расчета и качества соединения стропил зависит несущая способность всей стропильной системы.

Соединение стропил — 3 способа сращивания и тонкости монтажа

Деревянная стропильная система по сей день остается самым популярным видом обустройства скатных крыш. Размеры таких крыш бывают разными, поэтому соединение стропил и балок для экономии леса используется практически везде. Далее мы рассмотрим 3 способа сращивания стропильных ног между собой по длине, а также расскажем о вариантах стыковки стропил к мауэрлату и в коньке.

Деревянная стропильная система считается самой популярной при обустройстве разного рода скатных крыш.

Три способа сращивания балок

На больших кровлях размеры стропильных ног в длину могут доходить до 7-12 м, в то время как ходовой стандарт для бруса составляет порядка 6 м. Конечно можно сделать длинные стропила под заказ, но обойдутся они на порядок дороже, поэтому сращивание без потери качества является прекрасным выходом.

Сращивание при помощи 2 деревянных накладок считается простым и весьма надежным способом соединения.

Вы накладываете своеобразную шину с обеих сторон на стропильную ногу и сбиваете ее. В данном случае главное не экономить на накладках.

В качестве накладок лучше использовать тот же брус. На каждую сторону балки накладки должны заходить на расстояние от 1 м.

Показанные на схеме слева варианты соединений относят к одному способу под названием косой прируб

Главное здесь, чтобы с обеих сторон смежные секции упирались в порожек. Такой прием обеспечивает прочность на сжатие. Стыковка выполняется шпильками, но на этом мы остановимся чуть позже.

Способ косого прируба подходит только для соединения бруса большого сечения.

Едва ли не самый простой и популярный способ стыковки. Единственный минус здесь в том, что верхняя и нижняя точки стыковки не совпадают из-за смещения, но на больших прогонах это практически не играет роли.

Тонкости обустройства стыковочных узлов

Нарастить стропильную ногу до нужных размеров — это только часть дела, ее еще нужно состыковать с нижней опорной балкой и правильно прикрепить к коньковому брусу. Но для начала давайте разберемся, при помощи чего такое крепление выполняется.

Основные крепежные элементы

Каждый узел нужно как-то крепить, сам он держаться не будет и здесь есть несколько вариантов:

• Гвозди — крепление гвоздями самый простой и распространенный способ фиксации. Существует 2 вида гвоздей — гладкие и ершеные. Гладкие привлекательны по цене, но для прочности их нужно набивать в полтора раза больше. Ершеные чуть дороже, зато они имеют заусенца, которые при входе в массив цепляются там намертво;

Ершеные гвозди в деревянном массиве держатся на порядок лучше, чем гладкие.

• Саморезы — фиксация саморезами, по сравнению с гвоздями на порядок качественней. Плюс саморезы всегда можно выкрутить, а те же ершеные гвозди извлечь весьма проблематично;

Для монтажа стропильной системы лучше использовать саморезы с антикоррозийным покрытием.

• Шпильки — металлические шпильки и болты считаются самым прочным и надежным видом стыковки. Правда под них нужно вначале просверлить сквозное отверстие и только после этого узел можно стянуть при помощи гаек. Для прочности под гайки обязательно подкладываются широкие шайбы, плюс ставится гравер и контргайка;

Стягивание узлов шпильками считается самым надежным.

• Скобы — в недавнем прошлом гвозди, и металлические скобы были основными способами крепления. Сейчас мастера больше переходят на соединение стропил пластинами, тем не менее, для страховки во многих ответственных узлах по-прежнему забиваются мощные скобы.

Металлические скобы используются практически в каждой стропильной системе.

Варианты соединения в районе конька

Существует несколько распространенных способов соединения стропильных ног в районе конька. Выбор того или иного способа зависит от вида стропильной системы и наличия или отсутствия конькового прогона.

Наиболее распространенные способы соединения стропильных ног в районе конька.

• Самым простым соединением считается стыковка внахлест. Здесь смежные балки просто накладываются друг на друга, после чего по центру высверливается сквозное отверстие и узел скрепляется болтом или шпилькой. Соединение считается подвижным, поэтому узел должен опираться на коньковый прогон;
• Более сложным видом считается соединение типа шип-паз. При такой стыковке в одной из стропильных ног выбирается паз, а на другой вырезается шип. При соединении бруски заходят друг в друга и фиксируются саморезами или гвоздями. Стыковка относится к жестким, поэтому может выполняться как с коньковым прогоном, так и без него;
• Соединение вполдерева похоже на предыдущий вариант, только в этом случае на смежных стропильных ногах вырезаются пазы в половину толщины бруса и после стыковки, узел также скрепляется саморезами или гвоздями;

Варианты жесткой стыковки стропильных ног без опоры на коньковый прогон.

Стыковка стропильных ног при помощи накладок может выполняться как в жестком, так и в подвижном вариантах. Жесткие разновидности стыковки не требуют опоры на коньковый прогон, а шарнирное соединение выполняется только в связке с коньковым прогоном.

• Жесткое соединение при помощи двух деревянных накладок применяется довольно широко. Зачастую накладки фиксируются несколькими сквозными шпильками. Помимо стыковки такие накладки еще исполняют роль поперечных затяжек, поэтому их может быть несколько;

Деревянные накладки выступают как дополнительные элементы и исполняют роль поперечных затяжек.

• Металлические накладки бывают нескольких видов. Самый простой вариант это перфорированная пластина, которая фиксируется в нескольких точках, тем самым обеспечивая жесткое соединение. Как вариант, вместо пластины может прикручиваться уголок. Так соединение стропил уголками используется для вальмовой крыши;

На вальмовой крыше стропила стыкуются уголками через коньковый прогон.

• Для обеспечения подвижного соединения из металлических накладок собирается шарнирный узел, который скрепляется металлической шпилькой. Подвижный шарнирный узел обычно монтируется на крышах деревянных домов для компенсации деформаций при усадке дома.

Подвижный шарнирный узел компенсирует деформации при усадке дома.

Стыковка стропил со стенами дома

Любая стропильная система опирается не на несущие стены дома, а на так называемый мауэрлат. Он представляет собой брус большого сечения. Если дом блочный или кирпичный, то стропильные ноги с мауэрлатом стыкуются жестко. То есть в стропильной ноге делается треугольный вырез, который и опирается на мауэрлат.

В блочных домах стропила с мауэрлатом стыкуются жестко.

Деревянные дома первые несколько лет довольно сильно усаживаются, поэтому здесь используются скользящие крепления стропил к мауэрлату. То есть балка опирается на брус и с обеих сторон прикручиваются подвижные металлические крепления.

Скользящее соединение стропил используется только на крышах деревянных домов.

В деревянных домах все соединения стропил делаются подвижными.

Как крепить стропила

Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

Как крепить стропила

Несколько слов о стропильной системе

Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

Основные части стропильной системы

Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

Проектирование стропильной системы – важная задача

Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

Таблица. Зависимость сечения стропильных ног от их длины и шага.

Способы соединения стропил по длине и в коньке

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию, состоящую из рядов элементов, которые должны быть надежно соединены между собой. На стропила действуют временные и постоянные нагрузки в виде кровельного материала, ветра и снегового покрова. Именно от качества крепления элементов друг с другом зависит надежность и долговечность всей кровли.

При рассмотрении технологии монтажа кровли, особое внимание следует уделить способам соединения стропил. Рассмотрим несколько основных соединительных узлов – узел соединения в коньке и узел стыкования во время наращивания.

Выполнение узла стыкования стропил во время сращивания

В том случае, когда расстояние между стенами здания слишком большое и длины деревянных элементов не хватает, не стоит тратить время и деньги на приобретение новых строительных материалов. Для увеличения длины стропильных элементов можно воспользоваться способом сращивания. Такое решение позволит не только использовать имеющиеся материалы, но и получить конструкцию без увеличения ее толщины. Для увеличения длины стропил используются следующие методы: встык, внахлест, косого прируба, в три доски, с опорой на прогон.

Видео о сращивании стропил

Сращивание методом встык

Для выполнения данного вида сращивания стропил в месте их соединения, деревянные элементы необходимо обрезать под углом 90^о. После этого края необходимо плотно соединить друг с другом и закрепить с помощью крепежного элемента. В качестве крепежного элемента используются накладки из дерева или металла, которые фиксируются гвоздями или саморезами соответствующей длины. Накладки устанавливаются с двух сторон стропила. Саморезы и гвозди прибиваются только в шахматном порядке.

Сращивание методом внахлест

Особенностью сращивания методом внахлест является то, что нет необходимости выполнения точного среза торцевых частей стропил. Деревянные элементы накладываются один на другой. Чаще всего для закрепления стропил используются гвозди. Забиваются они по всей длине нахлеста в шахматном порядке. Также в качестве крепежного элемента могут быть использованы шпильки с гайками или шайбами.

Сращивание методом косого прируба

Для сращивания методом косого прируба, концы стропила обрезаются под углом 45^о. После обрезки краев, их необходимо состыковать, и просверлить сквозное отверстие, которое необходимо для дальнейшего крепления с помощью болта. Стяжка стропильных элементов выполняется болтами с шайбами. Болты необходимо использовать диаметром 12 мм или 14 мм.

Сращивание методом в три доски

Для увеличения длины стропильной ноги, при использовании метода сращивания в три доски, потребуются доски, прокладки и крепежные элементы. Для того чтобы сделать сращивание, необходимо часть стропильной ноги уложить между двумя досками внахлест. В данном случае размер наложения элементов должен быть не менее 1 метра. Крепление деревянных элементов осуществляется путем забивания гвоздей в шахматном порядке. Промежуток между двумя досками заполняется прокладками, изготовленными из дерева.

Толщина деревянных прокладок должна быть равна толщине центральной доски. Таким образом удастся выполнить максимально жесткую стропильную ногу.

Сращивание методом с опорой на прогон

В том случае, когда все стропила наращиваются на одинаковом расстоянии относительно кровельного свеса, сращивание выполняется методом с опорой на прогон. Для этого необходимо установить горизонтальный прогон на стойках. Стойки могут опираться на внутреннюю часть несущих конструкций или же на колонны.

Соединение двух частей стропильной ноги осуществляется с помощью скоб. После этого конструкция дополнительно прибивается к прогону с применением гвоздей. Такой способ сращивания позволит добиться оптимальной жесткости стропила.

Выполнение узла соединения стропил в коньке

Одним из основных узлов стропильной системы является место соединения элементов в коньке. Это одна из тех частей, которая отвечает за прочность всей конструкции. Ее неправильное выполнение, как правило, влечет за собой возникновение аварийной ситуации. От крепления стропил в коньке зависит, будут ли стропильные ноги расходиться к низу под воздействием собственного веса. Для выполнения узла соединения стропил в коньке используются следующие способы: встык, на прогон, внахлест.

Соединение стропил в коньке встык

Для того чтобы выполнить соединение стропил в коньке встык, необходимо срезать деревянные элементы под углом, который будет соответствовать углу наклона ската. Для соединения стропил между собой необходимо использовать гвозди. Забивать гвозди следует таким образом, чтобы образовался угол. Такой способ позволит крепежному элементу проникнуть в противоположную часть деревянного бруса. Для придания конструкции большей надежности используются накладки из металла и дерева. Чтобы закрепить накладку из дерева потребуются гвозди, а накладку из металла – болты.

Соединение стропил в коньке на прогон

При выполнении данного вида соединения, упор стропильных элементов осуществляется на брус конька крыши. Соединение стропил в коньке на прогон подходит только в том случае, если расстояние между стенами большое и длина стропил превышает более 4,5 м, а также, если владелец не планирует использовать чердачное помещение по назначению или оно отсутствует вовсе. Ведь для установки конькового бруса потребуется монтаж опор.

Следует также учитывать, что данный вид соединения потребует немалого количества строительных материалов. Технология крепления стропил между собой, практически не отличается от технологии соединения стропильных элементов встык. Единственное отличие – установка стропил выполняется по отдельности.

Соединение стропил в коньке внахлест

Наиболее распространенным способом соединения стропил в коньке является соединение внахлест. В данном случае стык будет находиться на боковой поверхности, а не на срезе конька. В качестве крепежного элемента используются болты или шпильки с шайбами. Ни в коем случае нельзя использовать гвозди!

Вышеперечисленные способы соединения стропил между собой по длине и в коньке позволяют получить надежную стропильную конструкцию. От надежности стропильной конструкции зависит безопасная эксплуатация кровли в любых условиях. С помощью данных методов можно создать крышу любой сложности, при этом используя стандартные строительные материалы и крепежные элементы.

Сращивание стропил по длине: СНиП, какие способы существуют?

Правильное сращивание стропил по длине гарантирует безопасность системы в различных условиях эксплуатации.

Применяя для сращивания способы, изложенные в статье, можно построить крышу любой, даже самой сложной конструкции, затратив на материалы минимум денег и используя лесоматериалы стандартных размеров.

Нюансы удлинения кровельных пиломатериалов

Основной элемент каркаса двухскатной крыши — сами стропила или, как их называют кровельщики, — стропильные ноги.

Стропила закрепляются в нужном положении с помощью системы распорок, прогонов, затяжек и раскосов.

Для строительства стропильных каркасов, перекрывающих значительные междустенные промежутки, и при возведении кровель сложной формы приходится использовать лесоматериалы нетипичного размера.

Если под рукой нет бруса или другого пиломатериала нужного размера, то приходится сращивать элементы, пока их общая длина не достигнет требуемой величины.

Материал стандартного размера при увеличении длины становится толще — это не всегда удобно и технологично.

Сращивание дает возможность увеличивать длину стропильных элементов без изменения их толщины и достигать таким образом проектных параметров.

Порядок сращивания стропил по длине, который при этом может использоваться, в основном зависит от предпочтений мастера.

Все способы одинаково надежны и позволяют получить стропила заданных геометрических и физических параметров.

Прежде чем приступать к объединению стропил, нужно немножко узнать о физических свойствах материалов, используемых на разных участках стропильной конструкции.

Деталям конструкции, расположенным в ее разных частях, приходится переносить механические нагрузки разной интенсивности.

В некоторых узлах вообще нельзя использовать сращивание стропил в длину, так как сращенный пиломатериал не обладает прочностью цельного.

Более того, в определенных местах даже цельный пиломатериал целесообразно усиливать дополнительными деталями.

В любом случае после сращивания стропильные ноги и весь каркас кровли должны быть гарантированно защищены от поломок.

Как правило, сращивание стропил в длину уменьшает жесткость конструкции, так как в месте сращивания образуется подобие пластического шарнира.

Чтобы снижение жесткости как можно меньше повлияло на прочность стропильной системы, сращивание стропил необходимо проводить в точках наименьшей нагрузки на изгиб. Такие места стропильной системы находятся поблизости от опор.

Главное правило при сращении в длину заключается в следующем — место соединения пиломатериалов не должно находиться от опоры на расстоянии большем, чем 15 % от величины пролета.

Кроме того, место сращения пиломатериалов по длине зависит от того, в качестве какой детали стропильного каркаса они впоследствии будут использоваться.

При объединении пиломатериалов, идущих на сооружение прогонов, нужно обеспечить одинаковую прочность будущей детали по всей длине.

Другая задача стоит при сращивании конькового прогона. Здесь потребуется определенный размер прогиба, так как только при этом высота коньковой планки будет одинаковой на всей ее протяженности.

Порядок сращивания стропил

В строительном деле есть несколько способов срастить лесоматериалы в длину. На выбор методики сращивания влияет расстояние между стропилами и имеющиеся в наличии крепежные и строительные материалы.

Самым быстрым способом соединить лесоматериалы и увеличить таким образом их длину является стыковка.

Для стыковки торцы обеих досок или брусьев должны быть обрезаны под углом 90 градусов.

Торцы должны предельно точно прилегать друг к другу — это обеспечит максимальную прочность стропила после сращивания.

С обеих сторон от стыка на пиломатериалы накладывают деревянные планки и закрепляют их гвоздями, вбивая крепеж в диагональном порядке.

Вместо деревянных накладок можно использовать металлические пластины с заранее просверленными в них в шахматном порядке отверстиями.

Следующий способ, который можно использовать для сращивания стропил, — метод косого прируба. В основном этот метод используют для соединения пиломатериалов квадратного сечения.

Торцы двух брусьев нужно срезать под углом 45 градусов. Длина среза должна быть вдвое больше ширины бруса.

Острые углы на обеих деталях стачивают под углом 90 градусов, глубина полученных площадок должна составлять 15 % от высоты сечения. Аналогично делают площадки на другом конце косого спила.

Соединив оба элемента, закрепляют место соединения болтом, закрутив его в середину стыка. Круглый проем под болт приходится делать заранее.

При этом важно, чтобы диаметр отверстия был равен диаметру крепежа или был немного меньше — тогда не возникнет люфт, а болт будет крепко держаться в стропиле.

Для сращивания ламелей проще всего использовать метод внахлест. Здесь от плотника не потребуется особой точности и мастерства, так как доски соединяют с нахлестом 100 см.

По всей площади нахлеста в хаотичном порядке вбивают гвозди. Вместо гвоздей иногда используют болты и шпильки.

При использовании такого крепежа приходится заранее просверливать в досках отверстия, но применение болтов и шпилек вместо гвоздей увеличивает надежность конструкции.

Сращивая стропила, нельзя забывать о том, что место соединения должно приходиться на наименее нагруженный участок стропильной конструкции.

Сращенные пиломатериалы нельзя использовать для установки в качестве диагональных стропил, так как этому элементу конструкции приходится выдерживать увеличенные нагрузки.

В то же время нельзя не отметить, что прочность ног, сделанных из сращенного пиломатериала, может превосходить прочность цельных досок или брусьев.

Удвоенные и комбинированные стропила

Нужно отличать сращивание от наращивания. Сращивание — это увеличение исходной длины пиломатериала, наращивание — увеличение диаметра.

Существуют способы, позволяющие одновременно увеличивать и длину, и диаметр стропила. К таким конструкциям относятся спаренные и составные стропила.

Удвоенные и комбинированные стропила — это удлиненные балки, выполненные из досок и используемые для определенных целей. Для удлинения в этом случае используют метод внахлест.

Спаренные стропила соединяют из нескольких обрезных досок, сшивая их в диагональном порядке гвоздями.

Для увеличения длины спаренного стропила его соединяют с аналогичной спаренной конструкцией.

Пиломатериалы в узле соединения должны заходить друг на друга с нахлестом не менее 100 сантиметров.

Такое соединение позволяет создать надежную балку из двух рядов досок, соединенных друг с другом с нахлестом.

Соединения должны располагаться по диагонали, чтобы стыки с обратной стороны накладывались на цельные части досок.

Спаренные стропила не уступают в надежности монолитному брусу, что дает возможность собирать из них каркас вальмовых и полувальмовых крыш.

Комбинированные ноги делают из трех досок. В этом случае между двумя обрезными досками равной длины и толщины укладывают третью.

Дополнительная доска входит в стропильный зазор минимум на один метр, но обычно, для большей надежности, ее вводят на треть собственной длины.

В итоге получается стропило, с одной стороны состоящее из двух планок, а с другой стороны — из одной. Все места соединения прошиваются гвоздями в диагональной очередности или скрепляются саморезами.

Просвет между двумя планками заполняют вставками из обрезков лесоматериала и закрепляют гвоздями в произвольном порядке.

Комбинированные стропила устанавливают тонкой стороной на коньковый прогон, а толстой — на опорную балку.

Комбинированные стропила позволяют экономить материал и достигать нужного диаметра в зависимости от нагрузки на стропильную ногу.

Видео:

Раздвоенная нижняя часть стропильной ноги дает возможность легко соединять стропило с опорной балкой.

Составные стропила — менее прочная конструкция, чем спаренные, их можно использовать только для возведения скатных кровель. Их не используют в каркасах вальмовых крыш.

Если в процессе работы вам понадобилось удлинить или расширить стропила, то не обязательно вызывать специалистов.

Достаточно использовать один из предложенных в статье способов, и в итоге вы получите конструкцию, не уступающую по прочности крыше, стропильная система которой состоит из цельных досок и брусков.

Обрамление стропил — Комиссия по обслуживанию юго-западного Нью-Брансуика

Несмотря на то, что существуют все виды стилей и подсистем кровли (мансарда, гамбрель, двускатный, двускатный слуховой проход, мансардное окно), в конце концов, когда дело доходит до большинства жилых крыш, существует всего два типа систем: стропила и фермы. . У этих двух систем есть как сходства, так и различия.

Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности.Этим занимаются все местные компании-производители ферм.

Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

Вот некоторая важная информация, которую нужно знать о стропилах.

Иллюстрация некоторых типичных стропильных элементов.Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

Определения

Хомут-стяжка: кусок дерева, связывающий два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене — подумайте о кровле в стиле «Кейп-Код».)

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали. Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

стропильные: Это древесина, которая проходит от центра (пик) к несущей стене.

пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали.Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

Коньковая балка: Если крыша имеет пологий уклон, нагрузка на крышу должна поддерживаться на пике балкой, проходящей по всей длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

Доска коньковая: В некоторых случаях может потребоваться коньковая доска.Доска конька — это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

Уклон: В строительстве уклон или угол крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом — за исключением наружной обшивки и кровельного материала.

Стойка: вертикальный опорный элемент. Обычно размещается у внешнего края, но может использоваться и на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

Стропильная конструкция

Стропила для крыш с уклоном 1: 3 и менее

Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

• 1) Центр пика должен поддерживаться одним из двух факторов:
  • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
  • Доска коньковая из пиломатериалов стандартных размеров высотой, равной или большей поверхности стропил; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
• 2) Стропила в местах соприкосновения с верхней пластиной несущей стены должны быть скреплены поперечными связями с балками перекрытия с обоих концов; или, как вариант, стяжные шпильки. [9.23.14.8 (5)]

Стропила для крыш с уклоном 1: 3 и более

Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

Хомут

Стяжки-хомуты

можно использовать для уменьшения пролета стропил — они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

Стропила для сращивания

В случаях, когда длина пиломатериала по диагонали превышает доступные 16 футов длины, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

Соединение на пике

Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки — что означает, что можно использовать секцию фанеры — пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

Размер стропил

Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
Мы немного вычислили и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: графства Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

Калибровка коньковой балки

Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше.Позвоните нам, чтобы узнать спецификации.

Забивка стропил

Есть некоторые особые требования к соединениям стропила и верхней пластины — вот столы для гвоздей, которые помогут в строительстве.

Информация о гвоздях для стропил

Изоляция пространства под стропилами

Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

Если пространство под стропильной системой отапливается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может потребовать от строителя / домовладельца некоторых конструктивных соображений.

К счастью, пространство можно считать «ограниченным» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления R.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, — это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

A Строительные нормы и правила для обычного каркаса крыши

Задолго до того, как были опубликованы какие-либо строительные нормы, традиционные методы каркаса крыши были разработаны на практике, в результате чего подходы к каркасу крыши столь же разнообразны, как и сами строители. В прошлом методы, описанные в трех основных строительных нормах и правилах (BOCA, UBC и SBC), хотя и схожи, но различались в зависимости от климатических факторов, таких как ожидаемые ветровые и снеговые нагрузки, местных привычек и доступных материалов.Между восточным и западным кодами были даже разные названия одинаковых частей. Объединение этих разрозненных стилей и стандартов в единый кодекс — Международный жилищный кодекс (IRC) — было нелегким делом, и, казалось бы, фундаментальные аспекты конструкции крыши все еще остаются предметом обсуждения.

Понимание этой истории дает представление о том, почему обработка конструкции крыши в IRC и соответствующем Руководстве по конструкции деревянных каркасов (WFCM) допускает такую ​​широкую интерпретацию.Но если вкратце, то можно сказать, что существует два стандартных метода строительства крыши, каждый из которых обладает некоторой гибкостью. Их легче всего идентифицировать по типу используемого конька: либо коньковая балка, которая является конструктивным или несущим элементом, либо коньковая доска, которая не является конструктивным элементом каркаса. Остальная часть каркаса крыши следует этому примеру.

Обрамление коньковой балкой

Крышу с коньковой балкой легче понять, если представить ее как плоскую поверхность — например, настил на виде сверху.Гребень выполнен в виде балки, идущей из конца в конец. Концы балки должны поддерживаться как сосредоточенные нагрузки, как правило, на столбах внутри стен или в центре комнаты. Затем стропила соединяются с балкой и передают вниз свою полную вертикальную нагрузку. Опять же, балки палубы соединены с балкой с помощью вешалок. Остальные концы стропил опираются на внешние стены.

В реальной крыше с коньковыми балками — а не на нашей воображаемой плоской поверхности — центральную балку можно поднять на любую высоту (см. Иллюстрацию Структурная балка), создавая сводчатый потолок ниже без чердачного пространства (хотя код позволяет строительство мансарды путем добавления балок потолка подходящего размера).Подход с гребенчатым лучом прост, за исключением определения размера луча, для которого IRC не дает указания. В этом отношении полезно использовать конструктивную балку (например, LVL) для конька, поскольку могут быть достигнуты большие пролеты, а таблицы пролетов обычно доступны у производителя.

В конструкции крыши с коньковой балкой соединение стропил с коньком должно выдерживать всю гравитационную нагрузку на стропила. В большинстве случаев такое соединение достигается с помощью изготовленного оборудования, рассчитанного на номинальную нагрузку.Однако IRC допускает обязательное соединение стропил по дереву с коньком для уклонов 3:12 и более. Таблица R602.3 (1) требует, чтобы для соединения использовались четыре гвоздя 16d или три концевых гвоздя 16d. Но при использовании этого расписания гвоздей имейте в виду, что подъем все равно нужно решать с помощью завязок для воротника или гребневых ремней (подробнее об этом позже).

Обрамление коньковой доской

Доска коньковая используется совершенно иным способом строительства.Эта обычная система каркаса может использоваться для крыш с уклоном 3:12 или больше и работает как треугольник, требуя наличия всех трех сторон и точек, как показано на рисунке. Доска конька просто удерживает вместе верхнюю точку треугольника и может быть полностью исключена, если вершины противоположных стропил соединены с косынкой. В отличие от коньковой балки, которая является конструктивной, коньковая доска может быть простой толщиной 1 на (3/4 дюйма), которая по крайней мере равна ширине обрезанного конца стропила.

Пик крыши — это вершина треугольника, а стропила составляют две стороны, которые спускаются к нижним точкам на вершинах стен. Стропильная шпилька, соединенная с нижними концами стропил, образует третью сторону (основание) треугольника, а также может выполнять функцию потолочной балки. Хотя стропильные стропы обычно и исторически устанавливаются на 48-дюймовых центрах, IRC 2012 требует стропильного стропила для каждой пары стропил. С этим типом каркаса крыши нисходящие нагрузки на крышу приводят к растяжению стропил внизу, поскольку они сопротивляются толчкам стропил, которые в противном случае давили бы наружу на стены.

Это общая концепция коньковой кровли, но есть еще несколько деталей, которые следует учитывать.

Потолочные балки и стропильные конструкции

Во-первых, существует разница между балкой потолка и стропильной балкой — термины, которые многие люди неправильно используют как синонимы. Балка потолка — это просто горизонтальный элемент каркаса, который проходит между стенами или стропилами для поддержки потолка. Стропильная шпилька — это горизонтальный элемент каркаса, который проходит между стропилами, чтобы противостоять давлению стропил наружу.Путаница возникает из-за того, что два «объекта» не отличаются от их «функций». Однако один элемент каркаса может функционировать как стропильная балка, так и как балка потолка.

Когда строитель хочет создать сводчатый потолок под этим типом сборки крыши — или в том редком случае, когда потолочные балки проходят перпендикулярно стропилам и не могут выполнять функцию стяжек, — код позволяет поднять стропильные стропы на величину до 1/3 общая вертикальная высота сборки крыши, измеренная от верха стены до конька (см. Потолочные балки vs.Иллюстрация стропил). В этой конфигурации все еще присутствует треугольная форма, чтобы крыша оставалась жесткой.

Но когда стропильные шпалы соединяются со стропилами в точке над вершинами стен, стропила подвергаются дополнительным изгибающим силам, которые уменьшают их допустимый пролет. В этих случаях IRC предоставляет понижающие коэффициенты (см. Таблицу корректировки пролета стропил). Другими словами, если крыша спроектирована с уже установленными стропилами максимально допустимым пролетом, подъем стропил для создания сводчатого потолка потребует использования стропил большего размера, согласно нормам.

По мере увеличения высоты стропильных шпилей над несущими стенами увеличивается и натяжение шпал. Но вместо того, чтобы требовать большего размера для стяжек, IRC требует дополнительных гвоздей, как указано в Таблице R802.5.1 (9).

Требования к гвоздям

Схема крепления гвоздей, требуемая IRC для соединения стропил с коньковой доской, аналогична описанной ранее для коньковых балок. Как ни странно, если коньковая доска отсутствует и два противоположных стропила соединяются друг с другом с помощью косынки, IRC не обеспечивает требований к креплению.Но если вы используете гвоздь, по крайней мере эквивалентный тому, что требуется для соединения конька и доски, вопросов возникнуть не должно.

IRC более тщательно рассматривает соединения стропил с нижними концами стропил (пяточное соединение), потому что нагрузки, толкающие стены наружу, резко меняются в зависимости от уклона крыши, снеговой нагрузки и пролета стропил. Чем меньше уклон крыши, тем надежнее должно быть соединение. Точно так же сила в соединении между стропилом и стропильной связью увеличивается с увеличением расчетных снеговых нагрузок или с более длинными стропилами, несущими большие нагрузки на крышу.

Таблица R802.5.1 (9) предоставляет информацию по всем этим переменным, и необходимое количество гвоздей может составлять от 3 до 39 гвоздей 16d на каждое соединение. И если 39 гвоздей в одном соединении звучат как много гвоздей, это даже близко к верхнему пределу. Когда стропильные шпалы подняты над вершинами стен, кодекс применяет поправочный коэффициент к соединению, при этом требуется большее количество гвоздей, чем выше поднимается шпилька. В качестве крайнего примера, при снеговой нагрузке 70 фунтов на квадратный фут, пролете стропил в 18 футов, расстоянии между стропилами 24 дюйма по центру и стропильных шпалах, поднятых на их максимальную высоту 1/3, значение 1.Применяется множитель 5, в результате чего требуется 59 гвоздей для каждого соединения стропила / стропила. (Это число звучит так же безумно для чтения, как и для записи, но это IRC.)

Могут использоваться альтернативные крепления или соединения, а специально разработанные и спроектированные соединения имеют смысл для экстремальных ситуаций, но лицо, представляющее альтернативу, может доказать ее эквивалентность предписанию IRC. В таких случаях последнее слово остается за чиновником.

Если необходимо сращивать стропильные шпалы, например, когда они перекрывают крышу шире, чем имеющийся запас, для сращивания требуется такой же гвоздь, что и для соединения на пятке стропил.Кроме того, когда стропильная балка выступает в качестве балки потолка, ее необходимо правильно подобрать по размеру и прибить к пролету. Хотя потолочная балка не часто рассматривается как элемент конструкции, она должна выдерживать собственный вес отделки потолка и освещения, а также любые нагрузки сверху, если она также является частью мансардного этажа.

Галстук-воротник со злым умыслом

Последний элемент каркаса крыши, о котором нужно поговорить, — это воротниковая стяжка, также называемая «воротниковой балкой». Впервые упоминается в IRC в 2006 году, хомуты требовались задолго до этого в Южном стандартном строительном кодексе и в положениях Единых строительных норм и правил, касающихся сильного ветра.Хотя многие люди в этой области утверждают, что хомутные стяжки не нужны, они действительно противостоят подъемным силам, которые пытаются разорвать конек (см. Иллюстрацию «Воротники») как в конструкции крыши с коньковой балкой, так и с коньковой доской.

Согласно Американскому совету по древесине и WFCM, завязки с воротником требуются только для участков с ветром 85 миль в час и выше. В районах, не подверженных сильным ветрам, вероятность повреждения от поднятия намного ниже. Тем не менее, IRC не упоминает об условиях сильного ветра и утверждает, что хомуты всегда должны устанавливаться в верхней трети пролета стропил и располагаться на расстоянии 48 дюймов от центра или меньше.В качестве альтернативы ремни конька могут быть установлены поперек вершин стропил и над коньком с одинаковым межцентровым расстоянием.

Хомуты должны иметь размер не менее 1×4; при креплении к стропилам небольшого размера, таким как 2×4 или 2×6, более крупная стяжка с воротником может обеспечить большую площадь для крепления гвоздей. Единое универсальное требование IRC для завязок воротника и гребневых лент — три гвоздя 10d на каждом конце завязки или лямки воротника, как указано в Таблице R602.3 (1).

Бывший строитель домов Гленн Мэтьюсон является сертифицированным специалистом по правилам ICC и специалистом по анализу планов / строительным инспектором в городе Вестминстер, штат Колорадо.

Требуются размеры балки конька крыши.

Вы говорите о сборной балке фермы? Вы обнаружите, что вся древесина, необходимая для постройки одного из них, плюс рабочая сила, не намного больше, чтобы купить бревно или уровни.

Щелкните, чтобы развернуть …

Мне было интересно, можно ли скрепить 2х12 болтами, но я не мог представить себе, как сориентировать швы, которые мне подошли бы.

Поставщик, с которым я кратко разговаривал вчера, имеет на складе несколько латвийских латов разных размеров.Размер 2x14x24 был 145 долларов США. Парень, с которым я разговаривал, был явно занят, поэтому я сказал ему, что перезвоню во вторник, после праздников.

Наклон крыши 5×12 будет стоить 60 дюймов подъема на 12 футов, поэтому высота потолка 13 футов в центре. Два фута от стен (цифра, которая будет площадью за любым стеллажом) будет стоить 10 дюймов подъема , так что всего на 2 дюйма меньше 9 футов. Это достаточно места, чтобы поставить велосипед на подъемник.

Мне не нужны стены 10 футов или выше, потому что в здании такого размера они выглядели бы непропорционально.Здание уже находится на склоне (задняя часть на 5 футов выше уровня), и я не хочу, чтобы оно выглядело как световая башня, установленная у меня во дворе. Кроме того, 1100 долларов за 13 стандартных 24-футовых ферм — это слишком много. Я могу построить его за половину этой суммы. Затраты на рабочую силу не являются проблемой. Это то, чем я развлекаюсь по вечерам после работы. Ради всего святого, ради Пита, я копнула ноги.

Я обнаружил, что сводчатые потолки действительно хорошо защищают лицо от тепла в здании, в котором нет постоянного кондиционирования воздуха. Он также помогает с испарениями, создаваемыми сваркой, покраской, окрашиванием и т. Д.Мне плевать на чердак. В моем районе так влажно, что все, что хранилось на чердаке, все равно портится. Кроме того, я ненавижу беспорядок и не пакую вещи. Все, что не использовалось, продается или раздается.

Я также хочу, чтобы высота, угол крыши и общий вид этого здания соответствовали моему дому, рядом с которым оно строится. Для того, чтобы высокие стены выглядели «правильно», нужны очень большие окна. Мне не нужны массивные окна и стены в маленьком гараже, припаркованном рядом с ранчо «нормального» размера. Это выглядело бы просто странно.

Как я уже сказал, есть разные причины для желания построить крышу именно таким способом.

И не спорю, но я не согласен с тем, что стены и стропила служат опорой для коньковой балки. Я согласен, что они поддерживают ДОСКУ конька, но не конструктивную БАЛКУ конька. Единственная сила, действующая на крышу) кроме ветра, или) — это сила тяжести, толкающая прямо вниз. Если балка никогда не опускается вниз, то стены не вытолкнутся. Балка должна была изогнуться, чтобы стропила «стали более плоскими», что заставило их стать «длиннее» и давить на стены.Если я ошибаюсь, я широко открыт для любых фактов или информации, но я не вижу, что могло бы вытолкнуть стену, если бы балка конька была правильного размера.

% PDF-1.4
%
291 0 объект
>
эндобдж
xref
291 151
0000000016 00000 н.
0000003372 00000 н.
0000004491 00000 н.
0000005012 00000 н.
0000005506 00000 н.
0000005656 00000 н.
0000005806 00000 н.
0000005955 00000 н.
0000006104 00000 п.
0000006255 00000 н.
0000006403 00000 п.
0000006553 00000 н.
0000006702 00000 н.
0000006851 00000 н.
0000007002 00000 н.
0000007151 00000 н.
0000007296 00000 н.
0000007445 00000 н.
0000007594 00000 н.
0000007742 00000 н.
0000007890 00000 н.
0000008039 00000 п.
0000008187 00000 н.
0000008337 00000 н.
0000008487 00000 н.
0000008637 00000 п.
0000008786 00000 н.
0000008936 00000 н.
0000009086 00000 н.
0000009237 00000 п.
0000009387 00000 п.
0000009537 00000 п.
0000009687 00000 н.
0000009837 00000 н.
0000009987 00000 н.
0000010137 00000 п.
0000010288 00000 п.
0000010438 00000 п.
0000010589 00000 п.
0000010740 00000 п.
0000010891 00000 п.
0000011036 00000 п.
0000011186 00000 п.
0000011337 00000 п.
0000011488 00000 н.
0000011638 00000 п.
0000011789 00000 п.
0000011940 00000 п.
0000012091 00000 п.
0000012242 00000 п.
0000012393 00000 п.
0000012543 00000 п.
0000012694 00000 п.
0000012838 00000 п.
0000012989 00000 п.
0000013140 00000 п.
0000013289 00000 п.
0000013440 00000 п.
0000013590 00000 п.
0000013740 00000 п.
0000013890 00000 н.
0000014040 00000 п.
0000014189 00000 п.
0000015419 00000 п.
0000015678 00000 п.
0000015930 00000 п.
0000017149 00000 п.
0000017391 00000 п.
0000018616 00000 п.
0000018638 00000 п.
0000019447 00000 п.
0000019469 00000 п.
0000020163 00000 п.
0000020185 00000 п.
0000020923 00000 п.
0000020945 00000 п.
0000021689 00000 п.
0000021711 00000 п.
0000022427 00000 н.
0000022449 00000 п.
0000023193 00000 п.
0000023441 00000 п.
0000024664 00000 п.
0000025893 00000 п.
0000027119 00000 н.
0000027368 00000 н.
0000027622 00000 н.
0000027644 00000 п.
0000028347 00000 п.
0000028369 00000 п.
0000029130 00000 н.
0000030240 00000 п.
0000030294 00000 п.
0000030350 00000 п.
0000030404 00000 п.
0000030458 00000 п.
0000030512 00000 п.
0000030566 00000 п.
0000030620 00000 п.
0000030675 00000 п.
0000030730 00000 п.
0000030785 00000 п.
0000030840 00000 п.
0000030895 00000 п.
0000030950 00000 п.
0000031005 00000 п.
0000031060 00000 п.
0000031115 00000 п.
0000031170 00000 п.
0000031225 00000 п.
0000031280 00000 п.
0000031335 00000 п.
0000031390 00000 н.
0000031445 00000 п.
0000031500 00000 н.
0000031555 00000 п.
0000031610 00000 п.
0000031665 00000 п.
0000031720 00000 н.
0000031776 00000 п.
0000031832 00000 п.
0000031888 00000 п.
0000031944 00000 п.
0000032000 00000 н.
0000032056 00000 п.
0000032112 00000 п.
0000032168 00000 п.
0000032224 00000 п.
0000032280 00000 п.
0000032336 00000 п.
0000032392 00000 н.
0000032448 00000 н.
0000032504 00000 п.
0000032560 00000 п.
0000032616 00000 п.
0000032672 00000 п.
0000032728 00000 п.
0000032784 00000 п.
0000032840 00000 п.
0000032896 00000 п.
0000032952 00000 п.
0000033008 00000 п.
0000033064 00000 п.
0000033120 00000 п.
0000033176 00000 п.
0000033232 00000 н.
0000033288 00000 п.
0000033344 00000 п.
0000033400 00000 п.
0000003532 00000 н.
0000004469 00000 н.
трейлер
]
>>
startxref
0
%% EOF

292 0 объект
>
>>
эндобдж
440 0 объект
>
поток
HTKhPIhq & i- | * V «tюRq» LDE Dh (FW X \ «ޛ f} {ι / a

Village of Fox Point, WI Frame Construction

Строительство деревянного каркаса, если не спроектировано посредством структурного анализа.
должен быть шарообразным, столбом и балкой, платформой или другим одобренным
системы и должны соответствовать следующим требованиям:

А.

Сорта и размеры. Все пиломатериалы, используемые для обрамления, должны быть доброкачественными, свободными.
от гнили и крупных или рыхлых сучков и повреждения диагонали или спирали
зерна и должна иметь структурный класс, соответствующий напряжениям
используется в дизайне. Все указанные здесь размеры пиломатериалов являются номинальными.
и применяется к пиломатериалам с твердым покрытием (S4S), размеры которых соответствуют
к американским стандартным размерам пиломатериалов хвойных пород PS 20-70. Все структурные
деревянный каркас должен иметь номинальную толщину не менее двух дюймов
за исключением утвержденных композитных или сборных интегрированных блоков.

B.

Требования к напряжению и нагрузке.

(1)

Допустимые напряжения. Пиломатериалы, используемые в каркасном строительстве, должны быть в
соответствие ценностям, установленным Национальным образцом
Спецификация деревянного строительства.

(2)

Живые нагрузки. Одно- и двухквартирное жилое строительство подлежит
спроектирован и изготовлен для поддержки следующих временных нагрузок без
превышение допустимых напряжений:

а)

Этажей: 40 фунтов на квадратный фут.

(б)

Этаж гаража: 60 ​​фунтов за квадратный фут.

(c)

Потолки (с хранением): 20 фунтов на квадратный фут.

(г)

Потолки (без хранения): 10 фунтов на квадратный фут.

(е)

Крыши (уклон 3 из 12 или меньше): 40 фунтов на квадратный фут.

(е)

Крыши (уклон более 3 из 12): 30 фунтов на квадратный фут.

C.

Требования к конструкции деревянных конструкций.

(1)

Информация в таблицах. Как указано в «Таблицах пролётов для балок.
и стропила, американские пиломатериалы хвойных пород, PS 20-70 «и в
приложение «Расчетные ценности для балок и стропил» основано на
Национальная спецификация дизайна для деревянных конструкций и является приемлемой.
полномочия в соответствии с положениями этого кодекса.Обе публикации могут
можно получить в Национальной ассоциации лесных товаров, 1619, Массачусетс.
Avenue NW, Вашингтон, округ Колумбия, 20036.

(2)

Фанера. Используется для сайдинга, обшивки крыш и стен, чернового пола,
диафрагма, сборные элементы и другие подобные конструкции,
должны соответствовать эксплуатационным стандартам для своего типа, содержащимся в
в «Стандартах США на продукцию PS-1-74 для фанеры из хвойных пород / строительство
и Промышленное ». Опубликованы спецификации использования фанерных изделий.
Американской фанерной ассоциацией и в соответствии с требованиями
ПС-1-74 являются приемлемыми проектными органами в соответствии с положениями
эта глава.Фанерные панели, обозначенные товарным знаком марки
одобрены APA при использовании в соответствии с рекомендованными спецификациями APA
для использования по назначению. Технические характеристики ПС-1-74 и АПА могут быть получены
от Американской фанерной ассоциации, 1119 A Street, Tacoma, Washington
98401.

Д.

Фермы и балки.

(1)

Фермы и балки для равномерно нагруженных одно- или двухэтажных зданий
можно выбрать из таблицы ниже:

(2)

Условия экстремальной нагрузки. Где сосредоточенные нагрузки или равномерные нагрузки
превышение таблицы поддерживается, расчеты должны быть представлены
чтобы доказать приемлемую производительность. Расчеты необходимы для
фермы или балки из железобетона, цельной древесины или сборной древесины
члены.

(3)

Соединения деревянных балок и балок. Стыки примыкания к деревянной балке или балке
элементы должны быть выполнены на опорах колонн или опор. Где деревянные балки
и балки каркаса в бетон или каменную кладку, минимум 1/2 дюйма воздуха
должно быть предусмотрено пространство с торцов и сторон, если не используется обработанная древесина.
Под деревянными балками или балками нельзя использовать деревянные прокладки.

E.

Общие требования к обрамлению.

(1)

Нарушена структурная прочность. Элементы несущего каркаса не должны
стыковаться между точками опоры.При нарушении прочности конструкции
путем резки, сверления или внутренних дефектов такие элементы должны быть усилены
способом, приемлемым для строительного инспектора.

(2)

Резка и надрез. Просверленные отверстия в балках, балках или балках должны
быть не более 2 1/2 дюймов в диаметре и располагаться в
конец 1/4 пролета и не должен быть более 1/4 глубины балки.
Верхний или нижний край балок может иметь выемки на внешней 1/4
длины не должна превышать 1/6 глубины балки.Вырубка наверху
или нижний край балок не допускается в средней половине
длины любой балки. В стойках стен или перегородок дыры
и вырезы, сделанные для установки трубопроводов или воздуховодов, или для другого изготовления
Для этого необходимо вырезать не более 1/2 глубины шпильки. Нет
более двух последовательных шпилек должны быть отрезаны или просверлены, если они не
удваиваются или укрепляются иным образом в соответствии с требованиями строительного инспектора.

(3) Соединения и крепления. Все элементы конструкции должны быть соединены
и закреплены в местах их стыков соединителями, болтами, шурупами,
шипы, гвозди, ремни или другие одобренные приспособления или одобренное склеивание
и в соответствии с рекомендуемым графиком крепления гвоздей в Таблице No.4.

(4)

Перемычка. Во всех перекрытиях, перекрытиях, на чердаке и в балочном перекрытии плоской крыши,
на каждые восемь футов должно быть не менее одной перемычки.
пролета и перемычки не должны быть менее одного дюйма на три дюйма
пиломатериалы с двойными гвоздями с каждого конца или эквивалентные металлические боковые распорки
равной жесткости, закрепленной на перекрестках. Линия моста
также требуется на опорах с достаточной поперечной жесткостью
не предусмотрено иное. Также допустимы сплошные перемычки. Где
Используются потолочные балки размером два на шесть дюймов, минимум два на четыре дюйма
Токарный станок может быть заменен на требуемую перемычку.Такой токарный станок
должны быть надежно закреплены шипами на каждой балке и на каждом конце любой стойки
или стропила.

(5)

Тушение пожара. На всех перекрестках должна быть предусмотрена противопожарная защита.
внутренних и наружных стен с полом, потолком и крышей в таком
способ эффективно прервать связь огнем через пустоту
скрытые пространства и предотвращают как вертикальные, так и горизонтальные сквозняки.
Меховые стены должны иметь противопожарные заграждения над и под стыком
любая конструкция пола со стенами.

(6)

Противопожарные материалы.Дровяные противопожарные заглушки должны быть из бруса не менее
более двух дюймов номинальной толщины или фанеры толщиной 3/4 дюйма и
не менее по ширине, чем замкнутое пространство внутри перегородки, кроме
как предусмотрено для дымоходов. Пространство между дымоходом и деревянным каркасом
должен быть прочно заполнен негорючими материалами на полу или
уровни потолка. Противопожарные упоры также могут быть из гипсокартона, минеральной ваты.
или другие одобренные негорючие материалы, надежно закрепленные на месте.

F.

Обрамление пола и потолка.

(1)

Балка, пролеты и размеры. Для обычных условий использования и вживую
нагрузки, пролеты балок ограничиваются следующими таблицами:

а)

Таблица (J-1) Жилые помещения.

(б)

Стол (J-4) Ограниченное хранение на чердаке.

(c)

Стол (J-6) без чердака.

(2)

Конструкция балки фермы. Балки фермы должны быть спроектированы через структурные
анализ и такой дизайн должны иметь печать архитектора или инженера.
зарегистрирован в штате Висконсин.

(3)

Подшипник и анкерное крепление. Балки перекрытия, обрамляющие стены или балки
должны быть закреплены, привязаны или прибиты гвоздями для обеспечения непрерывности. Концы
каждая балка или ферма должна иметь не менее полутора дюймов
длина опоры на дереве или металле не менее трех дюймов
на пустотелых или сплошных кладках. Концы балок или балок должны
иметь длину подшипника не менее четырех дюймов. Каркас из балок или балок
с противоположных сторон должны заходить не менее шести дюймов или
более 12 дюймов и должны быть надежно скреплены болтами или шипами.Когда
обрамление встык, все балки, балки и балки должны быть закреплены
вместе с помощью утвержденных металлических стяжек, ремня или струпьев.

(4)

Несколько балок. Балки пола под терраццо, плитку, ванны или другое
необычные условия нагрузки должны быть удвоены или усилены иным образом
для поддержки нагрузки. Балки перекрытия под перегородками, идущими параллельно
к нему должны быть сдвоены или образованы сборными секциями или могут быть
заменен прочной секцией достаточной прочности, чтобы выдерживать нагрузки.

(5)

Коллекторы и триммеры для балок.Все коллекторы балок более четырех футов
по длине и их триммеры должны быть удвоены. Все хвостовые балки или балки
которые более шести футов в длину должны быть подвешены на одобренной балке
или балочные подвески, или должны крепиться утвержденными металлическими соединителями.
Все двойные балки триммера должны быть соединены шипами. Минимум два дюйма на два дюйма
Гроссельная планка может использоваться вместо вешалок или соединителей.

(6)

Подвесной потолок. Балки потолка, если они параллельны балкам крыши, должны
быть два дюйма на четыре дюйма на том же расстоянии, что и балки выше
и подвешивается на вешалках размером не менее одного на четыре дюйма, расположенных на
не более шести футов.Балки потолка, когда они расположены под прямым углом к ​​крыше
балки, должны быть два дюйма на четыре дюйма с интервалом 16 дюймов по центру
подвешены на вешалках размером не менее двух на два дюйма, расположенных на расстоянии не менее двух дюймов.
более шести футов.

G.

Обрамление стен.

(1)

Расчетные нагрузки. Стены должны быть спроектированы так, чтобы поддерживать все наложенные друг на друга
грузы с перекрытий и крыши. Наружные стены должны быть спроектированы так, чтобы выдерживать
горизонтальное давление ветра не менее 20 фунтов на квадратный фут.

(2)

Размер шпильки и расстояние между ними.Для обычных условий использования деревянные шпильки
должны соответствовать размерам и интервалам следующих
стол:

(3)

Таблички и ленточные доски. На всех стенах должен быть одинарный
нижняя пластина и двойная верхняя пластина. Верхние пластины не должны перекрываться ближе
более 32 дюймов на всех пересекающихся стенах и углах. Таблички должны
быть той же ширины, что и опорная стойка, и каждая не менее
два дюйма толщиной. Пластины должны стыковаться над шпильками. Ленточные доски,
которые поддерживают пол или балки крыши, должны быть не менее одного дюйма
на четыре дюйма размером и должны быть надрезаны на шпильки и прибиты гвоздями.
к нему в соответствии с графиком забивки гвоздей.

(4)

Стены каркаса. Все стены и перегородки должны быть выполнены с использованием шпилек.
непрерывной длины. Допускается строительство только несущих перегородок.
с меньшим размером перпендикулярно стене. Шпильки обрезаны так
для снижения их структурной прочности должны быть усилены по мере необходимости.
Инспектором по строительству.

(5)

Столбы деревянные. Несущая способность изолированной стойки или шпилек должна
быть подтверждено расчетами, представленными для подтверждения приемлемой производительности.
Все деревянные столбы, используемые в подвалах или подвалах, должны иметь бетонные основания.
которые выступают не менее чем на три дюйма над чистым полом и
несут прямо на опору столба.В подвалах или подвалах все стены
плиты или стрингеры должны опираться на готовый бетон
пол.

(6)

Распорка. Угловые стойки должны быть эквивалентом не менее трех
куски шпилек размером два на четыре дюйма, скрепленные не менее чем одним
кусок размером один на четыре дюйма по диагонали входил в каркас стены.
Диагональные связи должны быть закреплены в каждой точке опоры с помощью
стойки и с пластинами подошвы и верхней стенки. Диагональные связи май
не указывать, если установлена ​​одобренная фанерная обшивка или когда
Доска обшивки ставится по диагонали.Эквивалентные металлические распорки
может использоваться с одобрения строительного инспектора.

(7)

Обрамление проема. Все окна и дверные проемы должны иметь двойные
шпильки на всю высоту проемов дверей на косяках, с двойным
коллекторы или фермы над проемом или другим одобренным
методы или соединительные устройства для поддержки наложенных нагрузок. В
шпильки косяка должны быть как минимум два на четыре дюйма, двойные
с внутренним штифтом, проходящим за одно целое от коллектора до подшипника
надежно прикреплен к внешнему шипу.

(8)

заголовков. Все коллекторы над проемами в несущих стенах или перегородках
должен состоять из двойных балок по краю не менее указанного здесь
или конструкция фермы, опирающаяся на шпильки домкрата или другую утвержденную конструкцию
предоставляя адекватную силу.

а)

На выбор возможны деревянные коллекторы для одно- и двухэтажных домов.
из таблицы ниже:

(б)

Если заголовки поддерживают большую или меньшую однородность или концентрацию
нагрузки или подвержены другим необычным условиям нагружения, расчетам
должны быть представлены для подтверждения приемлемой производительности.

H.

Обрамление кровли.

(1)

Пролетные строения и размеры стропил. Для обычных условий использования и вживую
нагрузки, пролеты ограничиваются следующими таблицами:

а)

Столик Р-9 (уклон 3 из 12 или меньше).

(б)

Стол R-11 (уклон более 3 из 12).

(2)

Стропильная опора и хомуты. Стропила крыши должны быть вертикальными.
поддерживаются планками два на четыре с шагом не более 32 дюймов по центру,
на коньке при уклоне крыши менее четырех дюймов на
стопа.Когда уклон составляет более четырех дюймов на фут, стропила крыши
должны иметь вертикальную опору на гребне или надлежащим образом
связаны или связаны вместе воротником размером не менее одного на шесть дюймов
балки с расстоянием между центрами не более 32 дюймов и минимумом
1/3 длины стропила ниже конька, и каждое стропило должно быть
крепится к настенной пластине или специальной пластине, входящей в комплект. Стропила
должны быть обрамлены друг напротив друга на гребне.

(3)

Балки воротниковые. Когда воротниковые балки находятся выше нижней трети
стропила и шпалы не предусмотрены на линии плиты, положение должно
производиться для обвязки нижнего торца потолочной или стеновой конструкции.

(4)

Доска коньковая. Глубина коньковых досок не должна быть меньше
обрезать конец стропила.

(5)

Стропила двойные. Слуховые окна и другие отверстия в крышах должны
обрамляться двойными стропилами и перемычками. Стропила на пролетах
более 12 футов, измеренные по горизонтали, должны быть удвоены.

(6)

Размер долины и бедра. Глубина ендовных или шатровых стропил должна
не быть меньше обрезанного конца стропила. Толщина долины
или вальмовые стропила должны быть не менее двух дюймов.

(7)

Мансардные окна или фронтоны. Если ширина более шести футов, стропила долины
проходит до конька основной крыши. Где хребет
слуховое окно или фронтон ниже конька главной крыши, одна ендина
стропило должно доходить до конька основной кровли.

(8)

Фермы заводского изготовления. Фермы заводской постройки, утвержденные
Департаментом безопасности и профессиональных услуг штата Висконсин,
может использоваться в качестве одобренной системы каркаса крыши. Планы здания
должен указывать номер разрешения, присвоенный Департаментом безопасности
и профессиональные услуги.Максимальное расстояние между фермами должно быть
две ноги по центру.

Обшивка должна обеспечивать плоское основание, на котором снаружи
можно нанести отделку. Общие разрешенные типы включают доски, фанеру,
структурные или неструктурные изоляционные плиты и гипсовая обшивка.
Установка должна служить для сведения к минимуму проникновения воздуха и должна быть
в соответствии с рекомендациями производителя.

А.

Обшивка стен.

(1)

Требуется оболочка. Если не указано иное, снаружи
все внешние стены каркаса должны быть покрыты утвержденной стеновой обшивкой.
материал.

(2)

Утвержденная обшивка стен. Можно выбрать утвержденную обшивку стен.
из следующей таблицы:

(3)

Стыки обшивки. Стыки обшивки должны располагаться по центру шпилек.
Обшивка должна быть установлена ​​с герметичными стыками и должна быть
застегиваются на каждую шпильку. Обшивка доски должна быть забита двумя гвоздями и,
если шире восьми дюймов, прибить тройной гвоздь к каждой стойке.Фанера
должен быть закреплен на шести дюймах o.c. по краям панели и 12 дюймов в открытом состоянии.
на промежуточных опорах. Крепление других материалов должно быть в
в соответствии с опубликованными рекомендациями производителей.

(4)

Строительная бумага. Строительная бумага должна использоваться для покрытия любой обшивки.
не водостойкий. Вся водостойкая оболочка должна быть обозначена.
как таковой этикеткой производителя на каждом куске материала. В
во всех остальных случаях минимум 15 фунтов пропитанного войлока или бумаги должен
наносится с нахлестом в четыре дюйма.Бумаги с паронепроницаемостью
с допуском более 0,5 не допускается использовать в качестве покрытия на наружных стенах.

Б.

Обшивка кровли и настил кровли.

(1)

Обшивка кровли.

а)

Установлена ​​кровельная обшивка 24 дюйма в. или меньше может быть выбрано
из следующей таблицы:

(б)

Могут быть использованы другие материалы и методы установки, кроме перечисленных.
одобрено после предоставления производителем опубликованных рекомендаций
и одобрение строительного инспектора.Такое одобрение должно быть
ограничено установками, приводящими к равномерному пределу прогиба нагрузки
1/180 пролета при динамической нагрузке плюс статическая нагрузка, 1/240 пролета при
только временная нагрузка.

(2)

Кровельный настил.

а)

Деревянные доски должны быть шпунтованными или шлицевыми и иметь как минимум:
номинальная толщина два дюйма. Доски должны заканчиваться на опорах.
если стыки не совпадают по концам. Все стыки должны быть параллельны
и по центру опор крыши с не более чем двумя соседними
доски ломают стыки над той же опорой, за исключением концов и
проемы.

(б)

Максимальный пролет двухдюймовой доски не должен превышать:

[1]

Доски непрерывные на двух опорах, восемь футов.

[2]

Доски на один пролет, шесть футов.

[3]

Могут использоваться другие пролеты или толщины при расчете в соответствии с
стандартной инженерной практике. Прогиб должен быть ограничен до 1/240
пролета.

(3)

Пароизоляция для настила кровли. Пароизоляция для настила крыши должна
быть установлен между настилом крыши и изоляцией, когда настил крыши
остается открытым, как готовый потолок.

(4)

Крепление обшивки и профнастила. Крепление обшивки и профнастила
должно быть на каждой стропильной, ферменной или кровельной опоре. Обшивка доски должна
быть забитыми двойными гвоздями, а если шире восьми дюймов, быть забитыми тройными
у каждой опоры. Фанера должна быть закреплена на шести дюймах постоянного тока. на панели
края и 12 дюймов o.c. на промежуточных опорах. Кровельный настил должен
быть слепым и забитым гвоздями и, если шире восьми дюймов, должен
быть втрое прибитым гвоздями к каждой опоре.

Материал чернового пола должен обеспечивать надлежащую конструкцию и
подходящая поверхность, на которую должно быть нанесено чистовое напольное покрытие.Разрешены общие материалы: обшивка из досок и фанеры, обшивка,
подкладки из фанеры и изделий из дерева.

A.

Доска чернового пола.

(1)

Минимальная толщина. Минимальная толщина должна быть номинальной в один дюйм для
максимальное расстояние между балками 16 o.c .; ширина не должна превышать восьми дюймов.

(2)

Направление чернового пола. Доски могут быть установлены по диагонали или справа.
углы к балкам. При установке под прямым углом к ​​балкам отделка
Пол укладывается поперек черного пола.

(3)

Стыки чернового пола.Стыки чернового пола должны быть центрированы над
балки с разрезами, сделанными параллельно балкам. Не более двух соседних
доски могут разорвать стыки на одной и той же балке, за исключением краев и отверстий.

(4)

Минимальный зазор. Минимальный зазор не менее 1/2 дюйма должен быть
между черновым полом и кладкой или бетонными стенами.

(5) Черный пол в качестве основы под керамическую плитку. Балки могут иметь фаску, а балки можно использовать для поддержки чернового пола для бетонного основания. [См. § 756-26F (4) для получения информации о методе армирования балок для поддержки бетонного основания.]

B.

Черновой пол из фанеры.

(1)

Фанера. Фанера, используемая для чернового пола, должна быть строительной.
оценки и должны быть проштампованы на каждой панели. Допустимые нагрузки
и пролеты должны быть ограничены указанными на каждой панели следующим образом:

(2)

Направление установки. Черновой пол из фанеры должен применяться непрерывно.
более двух или более пролетов с перпендикулярным направлением торцевых волокон
к опорным балкам.

C.

Подложка под эластичный пол.

(1)

Подложка должна быть не менее 1/2 дюйма структурного внутреннего типа или
внешний вид фанера или ДСП. ДСП нельзя
Используется для стяжки, кроме коврового покрытия. Другие материалы могут
использоваться, если это разрешено инспектором по строительству.

(2)

Фанера должна быть не ниже класса «C с пробками».

(3)

ДВП следует укладывать ровной поверхностью вверх.

(4)

Прибивание гвоздями к основанию должно производиться по типу гвоздей и рекомендованному расстоянию.
изготовителем подложки.

D.

Черновой пол дощатый.

(1)

Доски. Доска должна быть шпунтовой или шлицевой и не менее
два дюйма толщиной. Максимальная ширина восемь дюймов. Доски с квадратными краями
может использоваться там, где ленточный пол с T- и G-кромкой укладывается на
под прямым углом к ​​доске или если предусмотрена отдельная подкладка.

(2)

стыков. Стыки должны быть обрезаны параллельно полу и над серединой пола.
балки, у которых не более двух смежных досок, нарушают перекрытие балок
та же опора, за исключением концов или отверстий.

(3)

Максимальный диапазон. Для двухдюймовой доски высота настила не должна превышать:

а)

Непрерывная доска с двумя пролетами: семь футов.

(б)

Доски на одинарных пролетах: пять футов.

(c)

Могут использоваться другие пролеты при расчете в соответствии со стандартом.
инженерная практика. Прогиб не должен превышать 1/360 пролета.

(4) Прибивание гвоздями. Дощатый пол должен быть глухим, а лицевая сторона прибита к балкам перекрытия.
согласно графику гвоздей, таблица №4.

(5)

Прочие грузы.Из несущих перегородок, межкомнатных колонн или других концентрированных
грузы должны поддерживаться независимо от дощатого настила.

E.

Комбинированная толщина. Комбинированная толщина чернового пола и подложки должна
быть не менее одного дюйма, за исключением случаев, разрешенных данной главой, как одинарный
напольные системы.

F.

Одноэтажная система.

(1)

Комбинированный черновой пол / подложка из фанеры, рассчитанный на
система пола должна иметь маркировку и соответствовать следующим требованиям:
стол:

(2)

При установке могут быть разрешены более широкие пролеты панелей толщиной 1 1/8 дюйма
в соответствии с опубликованными рекомендациями производителей и при утверждении
Инспектором по строительству.

Как сращивать коньковую балку

Как удлинить несущую балку | Hunker

10 апреля 2021 г. — усилия Баттона оказались малоэффективными. Сенсация, созданная в Балтиморе, поначалу была потрясающей. Невозможно определить, во что обошлось бы Баттонсу и их родственникам в социальном плане, поскольку начало Гражданской войны привлекло внимание города к другим вещам.

Они не причиняют вреда прохожим или детям, Барт. Они неплохие люди.Они просто защищают свою бизнес-монополию. и ворота ic
«Вы когда-нибудь ходили в школу?» — спросила Марилла, поворачивая кобылу на береговой дороге. «Ничего особенного.

Уэстон тем временем, совершенно не подозревая о возмущении, которое он был волнующим, счастливым и веселым, как обычно, и, имея все право быть главным собеседником, которое дает день, проведенный где-нибудь вдали от дома, старался быть приятным среди остальных; и, удовлетворив вопросы своей жены относительно его обеда, убедив ее, что ни одно из ее осторожных указаний слугам не было забыто, и распространив за границу услышанные им публичные новости, перешел к семейному общению, которое, хотя и в основном адресовано миссисУэстон, у него не было ни малейшего сомнения в том, что он будет очень интересен каждому в комнате. Он дал ей письмо, оно было от Фрэнка и ей самой; он встретил его на своем пути и взял на себя смелость открыть его. «Прочтите, прочтите, — сказал он, — это доставит вам удовольствие; всего несколько строк — это не займет у вас много времени; прочтите это Эмме. Образец опровержения письма к eeoc

Оптовая торговля оборудованием. В том же году он начал «выходить в свет» — то есть отец настоял на том, чтобы водить его на несколько модных танцев.И знаешь, Энн, это испортило бы эффект. «Но это так смешно иметь рыжеволосую Элейн», — оплакивала Энн.

Знаете, мука так важна для тортов. Марилла была очень рассержена, и мне это неудивительно. Я для нее большое испытание. На прошлой неделе она была ужасно огорчена соусом для пудинга. Во вторник на ужин у нас был сливовый пудинг, и у нас осталась половина пудинга и полный кувшин соуса.

Под словами «необходимое для жизни» я подразумеваю все, что из всего, что человек получает своими собственными усилиями, что было с самого начала или в результате длительного использования, стало настолько важным для человеческой жизни, что немногие, если таковые вообще имеются, будь то из-за жестокости, или бедность, или философия, когда-либо пытались обойтись без этого.В этом смысле для многих существ есть лишь одно необходимое в жизни — Пища. Для бизона прерий это несколько дюймов вкусной травы с водой для питья; если он не ищет убежища в лесу или в тени горы. саундтрек прирожденных убийц
«Где ты?» «Билтмор. Позвони мне когда-нибудь.

«» Ну-ну! «- сказал Доктор.» Вы знаете, что это действительно замечательно — довольно. Я должен отметить это в своей новой книге. Интересно, могли бы вы научить меня так же хорошо чувствовать запах?Древесина — Смола Ремонт балок / балок. Вокруг есть компании, которые специализируются на такого рода ремонте, и я вижу, как этот метод может быть применен в ряде ситуаций с хорошим и экономическим эффектом. Загнивший конец балки / балки срезают. В балке сделана вертикальная прорезь. wr3d 2k20, Майк
О назло. О черт. Я вижу, вы все настроены настроиться против меня ради вашего веселья. Если бы вы были вежливы и любезны, вы бы не причинили мне столько вреда.Разве ты не можешь меня ненавидеть, как я знаю, Но ты должен объединиться в души, чтобы издеваться надо мной тоже. Если бы вы были мужчинами, как мужчины, которых вы показываете, Вы бы не использовали нежную даму так: Чтобы дать обет, и поклясться, и превозносить мои части, Когда я уверен, что вы ненавидите меня всем сердцем. смерть холостяка
На третий день после зачисления он получил уведомление от г-на Харта, регистратора колледжа, чтобы он позвонил в его офис и договорился о своем расписании. Бенджамин, взглянув в зеркало, решил, что его волосы нуждаются в новом применении коричневой краски, но тревожный осмотр ящика его бюро обнаружил, что бутылки с красителем там нет.Потом вспомнил — накануне вылил его и выбросил.

Ураганы, которые часты в периоды равноденствий и которые так обильны катастрофами, прежде всего ужасны над этим необъятным океаном, который не препятствует их ярости. Никакое описание не может дать представления об ужасающей силе шторма, обрушившегося на незащищенное побережье. К счастью, куча камней, из которых образовались Дымоходы, была прочной. Он был составлен из огромных гранитных блоков, некоторые из которых, будучи ненадежно уравновешенными, казалось, дрожали на своем основании, и Пенкроф чувствовал быструю дрожь под его головой, покоящейся на скале.4 июня 2012 г. git cookbook pdf
Я хотел, чтобы вы приглушили еду, чтобы она поняла, что вы влюблены. «Он глухо засмеялся.» Понятно. Ну, хорошо, я этим занимаюсь. «Да, я заметил за обедом. тебя могут забанить в валоранте за голосовой чат?
«Ах, моя дорогая, — сказал он, — бедная мисс Тейлор — это тяжелое дело». «О да, сэр», — воскликнула она с готовностью сочувственно, — «как вы, должно быть, скучаете по ней».

Q&A: Соединение бедер и долин | JLC Онлайн

Укридж уронил кувшин.Миссис.
Для более короткого стропила измерьте общую длину от стены до конька на верхнем конце стропила. 3 Отмерьте, отметьте и отрежьте кусок пиломатериала по длине с помощью циркулярной пилы. Kenmore 80 серии сушилка
Но новый ужас охватил его, когда он вспомнил ужасную лужу расплавленной роботизированной кабины с Бриско где-то в остатках. _ Остатка протоплазмы хватит на два тела. _ Он не мог позволить Томми признать это. «Томми, я ценю это, поверьте мне. Но если я действительно найду своего отца и его друзей, я не хочу, чтобы кто-то меня выслеживал.Вы только усугубите опасность.
Фактически, они вели себя как шутники и всегда поступали так во все времена во всем мире. Теперь все это, казалось, мистер Хоук перенес бы радостно и терпеливо ради меня или, во всяком случае, ради хрустящей фунтовой купюры, которую я ему дал. Но в проблеме появился свежий фактор, серьезно усложнивший ее. А именно, мисс Джейн Маспратт.

Никто не поверил. Достаточно было посмотреть на Бенджамина и увидеть.
В этом видео я просто хочу показать вам, как присоединиться к хребту, если вы не можете получить достаточно времени, если вам нравится это видео, пожалуйста, подпишитесь на мой канал https В гребне-балке была канавка, но мы смогли сохранить ее, добавление дополнительного обрамления.Добавлены новая металлическая кровля и купол. Ламинированный стык для замены сгнившей древесины. Просверлил паз для стабилизации оборудования. Стабилизирующее оборудование. Заливка нового фундамента. саундтрек через вселенную
«Мне кажется, сэр, было бы несложно найти какого-нибудь безденежного автора, который был бы рад за небольшую плату сделать реальную композицию тома. Необходимо только, чтобы имя молодой леди появилось на титульном листе. «Это правда, — сказал Корки. «Сэм Паттерсон сделает это за сотню долларов.Каждый месяц он пишет повесть, три рассказа и десять тысяч слов сериала для одного из художественных журналов под разными названиями. Такая мелочь для него ничего не значила.
Готовый завтрак. Тогда пошли гулять.

«С мышлением мы можем быть вне себя в здравом смысле. Сознательным усилием разума мы можем стоять в стороне от действий и их последствий; и все, хорошее и плохое, проходит мимо нас, как поток. Мы не полностью вовлечены в Природу.15 июля 2014 г. Ограничение на количество одновременных запросов в Salesforce
Он испытал разочарование. Какой-то пылкий воздух, который заставлял ветеранские команды двигаться с ликованием — почти с песней, — заразил новый полк. Мужчины начали говорить о победе как о чем-то известном. Кроме того, высокий солдат получил свое оправдание. Они определенно собирались обойти врага.
«Она влюблена в это — Мерритт?» «Проклятье, если я знаю. Кажется, все лучшие девушки здесь выходят замуж за парней и куда-то уезжают.«Он налил себе еще один глоток и тщательно закупорил бутылку.» Послушай, Джим, мне нужно пойти танцевать, и я буду очень признателен, если ты просто прилепишь эту кукурузу прямо к бедру, пока ты не танцуешь. Если мужчина заметит, что я выпил, он подойдет и спросит меня, и прежде, чем я это пойму, все прошло, и кто-то еще хорошо проводит время. «Итак, Нэнси Ламар собиралась выйти замуж.

«Область ограничена», — сказал Герберт. «Да, — возразил Пенкроф. — Это было бы слишком мало для нас.«Более того, — сказал репортер, — он кажется необитаемым.
23 декабря 2009 г. 15 августа 2020 г. Технические характеристики двигателя robin 244 куб. См.
Мы можем простить только тех, кто ранил нас без всякой причины. ЧАРЛЬЗ: (нетерпеливо) Мне ужасно тошно по твоей человеческой натуре.
Не мог он протиснуться под сиденье экипажа. Он видел, как школьники применяли этот метод, когда деньги на дорогу, предоставленные заботливыми родителями, направлялись на другие, более выгодные цели. Поразмыслив, он обнаружил, что находится напротив двигателя, который смазывал, протирал и обычно ласкал ласковый водитель, дородный мужчина с канистрой в одной руке и куском хлопковых отходов в другой.

• Простые соединения — SteelConstruction.info
• Как построить трехслойный ламинат 2х10 и что такое
• 14 февраля 2016 г.
• Как соединить коньковую доску | eHow

«Давай. Они идут!» В одной телеге стоял слепой в форме Армии Спасения, жестикулируя кривыми пальцами и крича: «Вечность. Вечность!» Его голос был хриплым и очень громким, так что мой брат мог слышать его еще долго после того, как он пропал из виду в пыли.Некоторые люди, толпившиеся в повозках, тупо хлестали своих лошадей и ссорились с другими возницами; некоторые сидели неподвижно, глядя в никуда жалкими глазами; некоторые грызли руки от жажды или лежали ниц на дне своих экипажей. вау классический сломанный зуб

Таким образом я мог развлекать как тысячу, так и двадцать; и если кто-нибудь когда-либо уходил из моего дома разочарованным или голодным, когда они застали меня дома, они могут рассчитывать на то, что я хотя бы посочувствовал им.Как легко, хотя многие домработницы в этом сомневаются, установить новые, лучшие обычаи взамен старых. Вам не нужно основывать свою репутацию на обедах, которые вы устраиваете. Что до меня, то ни один Цербер не удерживал меня так эффективно от посещения мужского дома, как парад, устроенный по поводу обеда меня, который я счел очень вежливым и окольным намеком, чтобы никогда не беспокоить его так сильно. очередной раз. Думаю, я никогда больше не вернусь к этим сценам. Я был бы горд тем, что в качестве девиза моей каюты имел те строки Спенсера, которые один из моих посетителей написал на желтом ореховом листе вместо открытки: «Прибыли туда, маленький дом, который они заполняют, Не ищите развлечений там, где их не было. ; Покой — их пир, и все по их воле: Благороднейший ум — лучшее удовлетворение.«Она дала ребенку его ириску, и он утих. Бедный старый Фредди все еще стоял, уставившись на него, не говоря ни слова.« Что это значит? »- снова спросила девушка.

Вы можете догадаться, как охотно он исполнил мои желания; и, получив его одобрение, я направился прямо к мисс Бейтс, чтобы заверить ее, что карета будет к ее услугам, прежде чем отвезет нас домой; потому что я думал, что ей сразу станет комфортно. Добрая душа. Вы можете быть уверены, что она была настолько благодарна, насколько это было возможно.«Никому еще не повезло так, как ей!» — но с огромной благодарностью — «не было повода беспокоить нас, потому что мистер заплатил пенни за фунт.

С улыбкой, полной счастья на лице, и что-то вроде слушающего взгляда, все еще сохраняющегося в нем, усталый Крыс крепко спал. VIII.
Эта пелена из пепельного порошка напомнила мне о том, что я читал об уничтожении Помпеи. Мы добрались до Хэмптон-Корта без приключений, наши умы были полны странных и незнакомых явлений, а в Хэмптон-Корт наши глаза с облегчением обнаружили участок зеленого цвета, который избежал удушающего сноса.Мы прошли через парк Буши, где олени ходили взад и вперед под каштанами, а некоторые мужчины и женщины спешили вдалеке к Хэмптону, и вот мы пришли в Туикенхэм.

Я не хочу девочку-сироту, и если бы я хотел, она не тот стиль, который я выбрал бы. Я чего-то не понимаю в ней. Нет, ее нужно отправить прямо туда, откуда она пришла. скелеты миньонов

Это доставит ему столько удовольствия.Он любит все в этом роде, и особенно то, что делает женщине комплимент. У него самый нежный дух галантности по отношению ко всем нам! — Вы должны позволить мне прочитать ему это. «Харриет выглядела серьезной.
Осталось только десять слушателей, в том числе и честный Паспарту, который слушал всеми ушами. Так он узнал, что после долгих преследований Смит снова появился в Иллинойсе и в 1839 году основал общину в Наву на Миссисипи, насчитывающую двадцать пять тысяч душ, из которой он стал мэром, верховным судьей и главнокомандующим; что он объявил себя в 1843 году кандидатом в президенты Соединенных Штатов; и что, наконец, попав в засаду в Карфагене, он был брошен в тюрьму и убит группой людей, переодетых в маски.Паспарту был теперь единственным человеком, оставшимся в машине, и старейшина, глядя ему прямо в лицо, напомнил ему, что через два года после убийства Джозефа Смита вдохновленный пророк Бригам Янг, его преемник, покинул Наву и отправился в банки. Великого Соленого озера, где посреди этого плодородного региона, прямо на пути эмигрантов, пересекших Юту по пути в Калифорнию, новая колония, благодаря многоженству, практикуемому мормонами, процветала сверх ожиданий. «И это, — добавил старейшина Уильям Хитч, — вот почему Конгресс вызвал к нам зависть.Почему солдаты Союза вторглись на землю Юты. Почему Бригам Янг, наш вождь, был заключен в тюрьму вопреки всякой справедливости?

Соединение коньков конструкций — снос и ремонт

Мне нужна была подмена воздуха. Лондон, возможно, подошел доктору Джонсону, но летом он не подходит обычному человеку. То, что я хотел, дать мне возможность показать публике все, что в моих силах (поскольку рецензент еженедельной газеты, посвященной моей последней работе, выразил вежливую надежду, что я буду продолжать), было маленькое убежище где-нибудь в деревне.Я позвонил в звонок. «Сэр?» сказала миссис
Прикрепите верхний конец сестры к коньковой доске тремя гвоздями на ногу по 16 пенни. Прикрепите основную часть сестры к стропилу тремя гвоздями с интервалом 12 дюймов. Верхняя и нижняя пойма бассейна малинового радио
Держись! »- и хватка усилилась. Неистовое желание освободиться овладело Кемпом. Рука перевязанной руки схватила его за плечо, и он внезапно споткнулся и отбросил назад на кровать. Он открыл рот, чтобы крикнуть, и угол простыни был зажат между его зубами.Человек-невидимка мрачно сбил его с ног, но его руки были свободны, и он сильно ударил и попытался ударить ногой. «Слушай причину, ладно?» — сказал Человек-невидимка, прилипая к нему, несмотря на сильную боль в ребрах.
На это у меня может уйти вся жизнь. Терпение.

Пару часов спустя. «Он не мог влюбиться в нее за пару часов. » «Почему нет. Я влюбился в нее через пару минут. Я поклонился ей сразу же, как мы встретились, маленькому покрасневшему наросту.19 июня 2019 г. · Это коньковая доска, если все, что она делает, — это удобное место для сборки стропил. Растягивающее усилие принимают на себя балки перекрытия, стропильные балки или конструкция стены. Это всего лишь коньковая балка, когда она поддерживается на концах фронтона, обычно это массивная древесина, и предназначена для восприятия нагрузки на крышу. Фланцы балки Seshu Adluri. Ребра жесткости могут быть полной длины или могут выходить только на часть глубины стенки колонны. Стальные соединения — д-р. Сешу Адлури Бим… va doc super package
Теперь имейте в виду, что вы ведете себя прилично.После этого продолжайте проповедовать и попросите миссис Линд показать вам нашу скамейку. Вот вам цент в коллекцию. Не смотрите на людей и не беспокойтесь. музыка баха
Я поступил с тобой несправедливо. Я должен был знать Уилмота лучше.

У Барта было лучшее образование на Земле, но он не знал точно, как работает варп-двигатель Лари. Ему сказали, что лишь немногие из лхари понимают это, так же как человеку, который летал на вертолете, не нужно было понимать три закона движения Ньютона, чтобы заставить себя работать взад и вперед.Но он знал это много; когда корабль генерировал частоты, которые ускоряли его сверх скорости света, фактически корабль перешел в своего рода четвертое измерение и вышел из него на много световых лет от нас. Насколько Барт знал, ни один человек никогда не пережил варп-драйв, за исключением состояния анабиоза, которое они называли холодным сном. Пока медик профессионально успокаивал его и привязывал к койке, Барт задавался вопросом, что люди сделали бы со звездным двигателем Лари, если бы он у них был.Что ж, он предположил, что они могут использовать автоматику на своих кораблях.
07 марта 2020 г., пистолет росси 12-го калибра
Возможно, это гнезда чивина. Они придают дну приятную загадочность. Берег достаточно неровный, чтобы не быть однообразным. В моем воображении западный, изрезанный глубокими заливами, более смелый северный и красивый зубчатый южный берег, где последовательные мысы накладываются друг на друга и предполагают неизведанные бухты между ними. Лес никогда не был так хорош и не был так отчетливо красив, как если бы он был виден с середины небольшого озера среди холмов, которые возвышаются над кромкой воды; поскольку вода, в которой он отражается, не только представляет собой лучший передний план в таком случае, но и, с его извилистым берегом, является наиболее естественной и приятной границей для него.На его краю нет ни грубости, ни изъянов, как там, где топор расчистил часть или на него упирается возделанное поле.
Спросите у орлов. «Итак, Доктор послал одну из ласточек за орлами.

Небольшая склонность Фрэнка Черчилля к исключению себя возросла настолько, что его последними словами Эмме были: «Ну, — если ты хочешь, чтобы я остался и присоединился к группе, я сделаю это». Она улыбнулась, принимая согласие; и не что иное, как вызов из Ричмонда, должен был забрать его до следующего вечера.ГЛАВА VII У них был очень хороший день для Бокс-Хилла; и все остальные внешние обстоятельства организации, размещения и пунктуальности были в пользу приятной вечеринки. центральный часовой пояс lg tv
Номинальные размеры стыковой балки, бетонная балка, таблица возможные решения, когда прогиб в стальном балочном мосту с положительной стальной конструкцией намного превышает допустимый и требует балок большей глубины. Квора мостовые краны двухбалочная разность перекрытий между балкой и балкой стальные балки отличаются от балок.военная база gta 5
Фогг играл не ради победы, а ради игры. Игра была в его глазах состязанием, борьбой с трудностями, но при этом неподвижной, неутомимой борьбой, отвечающей его вкусам. У Филеаса Фогга не было ни жены, ни детей, что может случиться с самыми честными людьми; либо родственники, либо близкие друзья, что, конечно, более необычно.
«Он, конечно же, был нетерпелив, испытав это испытание. Это было не совсем то, чего он ожидал, и он выдержал это с видом раздражения.Он ушел, чувствуя смутное облегчение. Тем не менее, когда он оглянулся от ворот, он увидел свою мать, стоящую на коленях среди картофельных овощей. Ее смуглое лицо, приподнятое, было залито слезами, а худощавое тело дрожало.

«Он фыркнул еще раз, заставив меня почувствовать себя королевской особой, получившей двадцать один артиллерийский салют от флота. Я не могу припомнить, чтобы когда-либо встречал лучшего фырканья для правой и левой руки». «домашние истины». монитор DisplayPort продолжает мерцать
12 февраля 2012 г., но если закрыть глаза
Не все книги такие скучные, как их читатели.Вероятно, есть слова, относящиеся именно к нашему состоянию, которые, если бы мы действительно могли слышать и понимать, были бы более благотворными, чем утро или весна, для нашей жизни и, возможно, добавили бы новый аспект для нас. Сколько человек датировало новую эру своей жизни чтением книги. Возможно, для нас существует книга, которая объяснит наши чудеса и откроет новые.
Многие люди слышали стук из ямы. Итак, вы знаете, как обстоят дела в пятницу вечером.В центре, вонзившийся в кожу нашей старой планеты Земля, как отравленный дротик, был этот цилиндр. Но яд еще не подействовал.

Он выиграл первую партию ровно за шесть ударов. Он служил. yz65 проблемы
Правильный (и неправильный) способ сращивания балок. Нет смысла устанавливать балку, не опирающуюся на столб. Но это то, что сделал этот конструктор колод. Возможно, строитель предполагал, что крепит балку. Статья Семейного разнорабочего. 1. Людям также нравятся эти идеи Pinterest.Сегодня. Проводить исследования. Войти в комбинированные комплекты аккумуляторных электроинструментов
«У меня есть несколько красивых вещей», — сказала миссис Кромвель, «но не очень много шансов надеть их. Гарри не волнует выход на улицу». В ее голосе прозвучала злость. «Он совершенно доволен тем, что я весь день играю няню и экономку, а вечером — любящую жену», — снова улыбнулась Роксана.
Что же касается Джейн Фэйрфакс, то она могла бы хотя бы избавить свои чувства от любой нынешней заботы из-за нее. Харриет будет достаточно беспокойства; ей больше не нужно быть несчастной из-за Джейн, чьи проблемы и недомогание, разумеется, одного и того же происхождения, должны быть в равной степени излечены.- Ее дни ничтожества и зла закончились. — Скоро она будет здорова, счастлива и процветает. — Эмма теперь могла представить, почему пренебрегали ее собственным вниманием. Это открытие открыло множество более мелких вопросов.

8 способов сделать стыковые соединения, которые удерживают

Но ради твоего мальчика успокойся. Нам нужно самообладание.

Я слишком хорошо понимал, что выгляжу странно. Я снял шляпу перед тем, как войти в изгородь, и мои волосы были полны веток и других посторонних веществ.Мое лицо было влажным и грязным. Мой рот приоткрылся. Казалось, мои ноги перестали принадлежать мне. «Я должен извиниться. Магическое применение лаванды
Трудно сказать, с каким энтузиазмом все, особенно Пенкрофт, восприняли этот проект. Чтобы применить большие средства, откройте гранит, создайте каскад, который подошел бы моряку.

Люпин ответил: Я сказал тебе. Я терпеть не могу старого Мутлара. Я сказал: мистер Мутлар пишет мне, чтобы прямо сказать, что он вас не выносит.

Пока они нерешительно стояли в холле, они услышали, как одно из окон спальни на первом этаже хлопнуло и стукнуло.Кемп подошел к двери и стал как можно тише откатывать засовы. Его лицо было немного бледнее обычного. «Вы должны выйти прямо», — сказал Кемп. В другой момент Ади оказалась на пороге, и болты снова ввинчивались в скобы. Он колебался на мгновение, чувствуя себя более комфортно, прислонившись спиной к двери. мой альтис
Репортер поднял пистолет к плечу и прикрыл дверь. Лук был согнут, стрела полетела, унося за собой шнур, и прошла между двумя последними раундами.Операция прошла успешно. Герберт тут же схватился за конец шнура, но в тот момент, когда он дернул его, чтобы сбить лестницу, рука, внезапно просунувшаяся между стеной и дверью, схватила ее и затащила в Гранитный Дом. «Негодяи!» крикнул моряк. «Если мяч может что-то сделать для вас, вам не придется долго его ждать.

«Генри», — страстно воскликнула она, — «в чем дело. Что случилось. Тебя ранили?» Его глаза были закрыты.Он застонал, а затем, подняв глаза, сказал с отвращением: «Они сломали мне ногу. Боже мой, дураки!» «Здесь и сейчас!» позвонил капитану полиции. «Здесь и сейчас.

К своему удивлению, он узнал в одном из них молодого человека, которым его так нелепо развлекали у Дельмонико. Это заставило его думать о Ки со смутной сентиментальностью, не лишенной страха. iso 8583 вопросы для интервью
Моряк сначала удостоверился, что он достаточно сухой; После этого он сказал: «Нам нужна бумага».«Вот», — ответил Спилет, после некоторого колебания, вырвав листок из своей записной книжки. Пенкроф взял лист бумаги, который ему протянул репортер, и опустился на колени перед камином. Несколько горстей травы, листьев и сухого мха были помещены под хворосты и расположены таким образом, чтобы воздух мог свободно циркулировать, а сухие дрова быстро загорались. Затем Пенкроф скрутил лист бумаги в виде конуса, как курильщики на сильном ветру, и воткнул его в мох.

Полковник Кэмпбелл предпочел оливковое масло.Моя дорогая Джейн, вы уверены, что не промочили ноги? — Всего лишь пара-тройка капель, но я так боюсь: — но мистер Фрэнк Черчилль был так необыкновенен, — а там была циновка, на которую можно наступить — Никогда не забуду его крайнюю вежливость.

«Доктор, — крикнул он, — все будет так, как вы говорите. Не поднимайте мизинец, пожалуйста!» И он вскочил с кровати и побежал сказать солдатам, чтобы они открыли дверь тюрьмы. Как только он ушел, Полинезия прокралась вниз и вышла из дворца через окно кладовой.Но Королева, которая только что входила через черный ход с ключом от замка, увидела, как попугай вылезает через разбитое стекло. маска для защиты от озона
Думая, чтобы развлечься за его счет, я бросился к нему и, когда он почти догнал его, подпрыгнул в воздухе и приземлился далеко за ним, подальше от города. Он мгновенно повернулся и бросился на меня с ужасающей скоростью, которую я когда-либо видел. Я думал, что его короткие ноги препятствуют быстроте, но если бы он бегал с борзыми, последние казались бы спящими на коврике у двери.Как я должен был узнать, это самое быстрое животное на Марсе, и благодаря своему интеллекту, верности и свирепости оно используется на охоте, на войне и в качестве защитника марсианского человека.

Поскольку мне очень хотелось найти давно утерянное дно Уолденского пруда, я внимательно обследовал его до того, как лед тронулся, в начале 46-го, с помощью компаса, цепи и лекала. Было рассказано много историй о дне или, скорее, об отсутствии дна этого пруда, которые, конечно, не имели для себя основания.«Тогда король задрожал и очень испугался.» Доктор, — воскликнул он, — все будет, как вы говорите. Пожалуйста, не поднимайте мизинец! »И он вскочил с кровати и побежал приказать солдатам открыть дверь тюрьмы. Как только он ушел, Полинезия прокралась вниз и вышла из дворца через окно кладовой. Но королева , которая только что входила через черный ход с ключом от замка, увидела, как попугай вылезает через разбитое стекло, а когда король вернулся в постель, она рассказала ему о том, что видела.порядок карты разведки легиона
Когда его глаза снова прояснились, он увидел, что чудовище прошло и устремилось к земле. Из этой стремительно вытянутой конструкции поднимались большие железные верхние элементы, и из этих двух воронок выступал и извергался дымящийся выстрел с огнем.

В такую ​​жару ничего не имело значения. Вся жизнь была погодой, ожиданием в жаркую погоду, где события не имели значения для прохлады, которая была мягкой и ласковой, как женская рука на уставшем лбу. В Джорджии есть ощущение — возможно, невнятное, — что это величайшая мудрость Юга, поэтому через некоторое время Джелли-Бин превратился в бильярдный зал на Джексон-стрит, где он наверняка найдет подходящую по духу толпу, которая сможет делать все старые шутки — те, которые он знал.Что касается репортера, то он просто ответил: «Честное слово, Пенкроф, он мне совершенно безразличен!» «Но, повторяю, у нас нет огня!» «Пух!» «И никаких средств для его повторного зажигания!» «Бред какой то!» «Но я говорю, мистер Спилет …» «Разве Сайрус здесь?» ответил репортер. «Разве наш инженер не жив? Он скоро найдет способ разжечь для нас огонь!» «С чем?» «Ни с чем», — что сказал Пенкроф. река феникс индиана джонс
«Гретна Грин устарела, но регистраторы есть.«Я ненавижу саму идею регистратора, — решительно сказала она. — Кроме того …» «Ну?» «Бедный отец никогда бы не смог с этим справиться. Мы всегда были такими друзьями. Если бы я вышла замуж против его воли, он бы … о, знаете ли. Не подпускай меня к нему снова и не пиши мне.

• @isherwood Я хочу сказать, что коньковый столб может быть (эффективно) изогнутым. Вертикально вниз от гребня к балке, а затем со смещением на балке и вертикально вниз от конца балки (это, очевидно, приведет к большей нагрузке на балку — но это просто вопрос правильного определения размера).- Мартин Боннер поддерживает Монику 27 августа 19 в 13:40
• Как установить коньковую доску
• Поскольку это доска 1x, я так понимаю, что это коньковая доска, а не настоящая балка. Если это на чердаке и есть перекрытия под стропилами, образующие треугольную конструкцию, коньковая доска имеет небольшую конструктивную ценность, она просто служит для связывания стропил, она не выдерживает никаких вертикальных нагрузок.
• Попробуйте болты диаметром 7/8 дюйма — одиночный сдвиг на полках балки и растяжение на торцевой поверхности колонны a) Тройник к полкам балки: расчетное сопротивление сдвигу для 7/8 ”из таблицы 7-10 AISC LRFD? Болт А325 с резьбой, входящей в плоскость среза (плотно-плотное соединение)? FV = 21.6 тысяч фунтов

Я очень хочу, чтобы вы позвонили мне. Будет ощущаться такое большое внимание. текст в речь мем reddit

Если бы ветер остался прежним, шансы были бы в ее пользу. Днем она держалась вдоль берега, где течение было благоприятным; берег, неправильный в профиль и иногда видимый через поляны, находился на расстоянии не более пяти миль.
Это довольно легкая и приятная работа. Вам понравится. Вы когда-нибудь слышали о гимназии Маркет-Снодсбери? »« Никогда.»» Это гимназия на Маркет-Снодсбери. «Я сказал ей немного холодно, что я предчувствовал именно это.« Ну, откуда мне было знать, что человек с таким умом, как ваш, поймет это так быстро? »- возразила она.

ЛОИС: У меня свидание. ДЖУЛИ: Здесь, в доме. ЛОИС: Не твое дело. (_ДЖУЛИ пожимает видимыми кончиками плеч и перемешивает воду в рябь. _) ДЖУЛИ: Да будет так. ЛОИС: Ради всего святого, да. правдами и неправдами

Все комнаты нижнего этажа — Привет! »Грохот, а затем сильный удар досками раздался снизу.»Проклятье его!» — сказал Кемп. «Это должно быть — да — это одна из спален. Он сделает все по дому.
«Нет, действительно, я вам ничего не дам. Я всегда выступаю на стороне своего пола. Я действительно делаю. Уведомляю вас — вы найдете меня грозным антагонистом в этом вопросе. Я всегда защищаю женщин — и уверяю вас, если бы вы знали, что чувствует Селина в отношении сна в гостинице, вы бы не удивились, что миссис Черчилль прилагает невероятные усилия, чтобы этого избежать.

Надо было ехать за пять с половиной часов; и это было бы легко на чистой дороге.Но были вынужденные задержки, и когда мистер Фогг вышел из поезда на конечной остановке, все часы в Лондоне пробили десять минут до девяти. Совершив кругосветное путешествие, он отстал на пять минут. Он проиграл пари. jumpscare gif со звуком

Миссис Барри ласково улыбнулась двум маленьким девочкам. «Вы хорошо провели время прошлой ночью? Я старалась не спать, пока вы не вернулись домой, потому что я хотел сказать вам, что тетя Жозефина пришла и что вам все-таки придется подняться наверх, но я так устала, что заснула.Шума было достаточно, чтобы напугать даже самых смелых диких зверей. Не инженер изобрел этот способ создания громких взрывов, поскольку, по словам Марко Поло, татары использовали его на протяжении многих веков, чтобы изгнать из своих лагерей грозных диких зверей Средней Азии. Глава 5 Сайрус Хардинг и его товарищи спали, как невинные сурки, в пещере, которую ягуар так вежливо предоставил в их распоряжение.

Соединение двутавровых балок — Общие строительные конструкции

И люди смеются надо мной, потому что я использую громкие слова.Но если у вас есть большие идеи, вы должны использовать громкие слова, чтобы выразить их, не так ли? »« Что ж, это кажется разумным, — сказал Мэтью. Спенсер сказал, что мой язык должен висеть посередине. Но это не так — он прочно закреплен с одного конца. пожалуйста, трахни мою жену
Вступление. Если вы работаете над большим проектом, возможно, потребуется соединить два бруса вместе, чтобы получить большую длину. Небольшие проекты также часто требуют прививки дерева. 11 октября 2016 г. Я люблю тебя на полировке
«Всегда так.«Ты, молодой мерзавец!» Он сумел проскользнуть мимо меня и направился к берегу. «Взгляни на это с точки зрения философа, старая лошадь», — убеждал Укридж, брызгая ему вслед.
Я просто не могу говорить о Джози Пай без недоброжелательной речи, поэтому я никогда не упоминаю ее. Вы могли это заметить.

Поэтому я не боялся, что какие-либо косвенные улики могут быть представлены достаточно вескими, чтобы ее осудить. Мой рассказ нельзя было оглашать публично; его поразительный ужас сочли бы вульгарным безумием.Действительно ли существовал кто-нибудь, кроме меня, создателя, который поверил бы, если бы его чувства не убедили его, в существование живого памятника самонадеянности и опрометчивого невежества, который я обрушил на мир. Вскоре к нам присоединилась Элизабет. Время изменило ее с тех пор, как я видел ее в последний раз; он наделил ее красотой, превосходящей красоту ее детских лет. В нем была та же искренность, та же живость, но это было связано с выражением лица, более полным чувствительности и интеллекта. Costco боеприпасы можно 2018
27 июля 2020 г. — Нет смысла устанавливать балку, не поддерживаемую постом.Но это то, что сделал этот конструктор колод. Возможно, строитель предполагал, что крепление балки bali b2b dmc
Однако в последнее время — действительно, в течение некоторого времени — я ничего не понимал в их значении. — Я считал их привычкой, уловкой, ничем, что требует серьезности с моей стороны. Он навязывал мне, но не причинил мне вреда.
«Перси, Жасмин и я бываем здесь каждое лето, но следующим летом Жасмин едет в Ньюпорт. Через год после этой осени она выйдет в Лондон. Ее представят в суде.

«Гарни, старая лошадь, — с некоторой гордостью сказал Укридж, — это она. Гордость дома. Цифровой кошелек dana

В тот же вечер Айртону была отправлена ​​телеграмма с просьбой вывести из загона пару коз, которых Наб хотел акклиматизировать на плато. Как ни странно, Айртон не подтвердил получение депеши, как он обычно делал. Это не могло не удивить инженера. Но могло случиться так, что Айртона в тот момент не было в загоне, или даже он возвращался в Гранитный дом.Фактически, с момента его отъезда прошло уже два дня, и было решено, что вечером 10-го или самое позднее утром 11-го числа он должен вернуться.
Я не помню, чтобы когда-нибудь трепетал при рассказе о суевериях или боялся появления духа. Тьма не влияла на мое воображение, и кладбище было для меня просто вместилищем лишенных жизни тел, которые, будучи вместилищем красоты и силы, стали пищей для червя. Теперь меня заставили исследовать причину и прогресс этого разложения и заставили проводить дни и ночи в склепах и склепах.Мое внимание было приковано к каждому объекту, наиболее невыносимому из деликатных человеческих чувств.

Хакстеру повернуть налево и открыть дверь гостиной. Хакстер услышал голоса из комнаты и из бара, извещавшие мужчину о его ошибке. «Эта комната личная!» — сказал Холл, и незнакомец неуклюже закрыл дверь и вошел в бар. В течение нескольких минут он снова появился, вытирая губы тыльной стороной ладони с видом тихого удовлетворения, что каким-то образом произвело впечатление на мистера Рона.Хакстер, как и предполагалось.

Харриет очень хорошо обладала умом — никого не обвиняла — и во всем свидетельствовала о такой наивности и скромном мнении о себе, что в этот момент должно было особенно выгодно показаться ее подруге. Эмма была склонна ценить простоту и скромность в высшей степени; и все, что было любезно, все, что должно было быть, казалось, на стороне Харриет, а не на ее собственной. соль Швейцарии
«Это было очень добродушно с вашей стороны», — сказала Кэтрин, весьма довольная.«Ой, черт возьми, когда у кого-то есть возможность сделать доброе дело со стороны друга, я ненавижу быть жалким». Теперь было проведено расследование предполагаемых движений молодых леди; и, узнав, куда они идут, было решено, что джентльмены должны сопровождать их в Здания Эдгара и засвидетельствовать свое почтение миссис Торп. Джеймс и Изабелла пошли впереди; и так хорошо последний был доволен ее судьбой, так удовлетворенно она пыталась обеспечить приятную прогулку тому, кто принес двойную рекомендацию быть другом ее брата и брата подруги, настолько чистыми и некокетливыми были ее чувства, что, хотя они обогнали и обогнали двух обидевших молодых людей на Милсом-стрит, она была так далека от того, чтобы привлечь их внимание, что оглянулась на них только три раза.

«Она села на край стола, а он упал на один из плетеных стульев рядом с ней. Вынув пробку, она поднесла фляжку к губам и сделала большой глоток.

Жизнь проявлялась в нем только в движении, его чувства еще не восстановились. Пенкроф очень сожалел, что у него не было ни огня, ни средств его добывания, потому что он, к сожалению, забыл принести сгоревшее белье, которое легко могло воспламениться от искр, образовавшихся при ударе двух кремней.Что касается карманов инженера, то они были совершенно пусты, за исключением жилета, в котором были его часы. Необходимо было отнести Хардинга к Дымоходам, и это как можно скорее. Таково было мнение всех. Между тем, забота, которую оказали инженеру, вернула его в сознание раньше, чем они могли ожидать. гарри поттер шторм магия фанфикшн
Сапоги и туфли закружились в воздухе, и мистеру Фоггу показалось, что он даже услышал треск револьверов, смешанный с шумом, бегство приблизилось к лестнице и перевалило за нижнюю ступеньку.

Ridge Beam vs Ridge Board: в чем разница?

Так что мы тоже хотим иметь. И это очень красивое имя, вам не кажется. Так романтично. слизерин svg
31 мая 2001 г. Как соединить (2) 2 «x 10» вместе, чтобы сделать 1-24 стропила — Ответил проверенный инженер-строитель. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно. Продолжая, я хочу построить гараж размером 24×40 с помощью коньковой балки. поднялся на два с половиной человека
Теперь он был как раз в том настроении, которое тактичная Крыса незаметно пыталась вызвать в нем.Он ясно видел, как все было просто и просто — даже как узко — все это было; но также было ясно, как много все это значило для него, и какова особая ценность такой опоры в чьем-то существовании. Craigs List Лас Вегас
«Вы ошибаетесь, — сказал он. «Я приложу все усилия, и, если в моих силах схватить чудовище, будьте уверены, что он понесет наказание, пропорциональное его преступлениям.

«Да, и он вернется, верный зверь!» «Сколько сейчас часов?» — спросил Гидеон Спилет.«Десять». «Через час он может быть здесь. Мы будем ждать его возвращения». Ворота загона были закрыты. Инженер и репортер снова вошли в дом. uo руководство по приручению
Данные коньковой балки: временная нагрузка = 30 фунтов на квадратный фут, статическая нагрузка = 14 фунтов на квадратный фут (статическая нагрузка, увеличенная вручную для уклона крыши), общая нагрузка = 44 фунтов на квадратный фут, пролет составляет 16’-0 дюймов до центра стоек, поддерживающих балку конька. продолжительность нагрузки составляет 1,15 (снег) длина притока = 12’-0 дюймов (исключая внешние 6 футов стропил, которые опираются на внешние стены), коньковая балка исключает изгнанные черты азерита
Какими средствами можно предотвратить воспаление.Во всяком случае, самым важным было незамедлительно перевязать обе раны. сборочный завод fallout 4 corvega
Вы бы подожгли дымоход. Давай сделаем это с комфортом. Кларенс не может обижать нас на вещи. Мы сделали ему немного хорошего в этой поездке. Завтра будет самый безумный и веселый день радостного Нового года Кларенса.

Около пяти часов собравшаяся на станции толпа была чрезвычайно взволнована открытием почти всегда закрытой линии сообщения между юго-восточной и юго-западной станциями и проездом тележек с огромными орудия и лафеты забиты солдатами.Это были орудия, доставленные из Вулиджа и Чатема для прикрытия Кингстона. per aspera ad astra
(b) коньковая балка, поддерживаемая опорой длиной не менее 89 мм. (2) За исключением случаев, предусмотренных в предложении (3), коньковая балка, указанная в предложении (1), должна соответствовать размерам и пролетам, указанным в таблице A-12, при условии, что (а) длина поддерживаемых стропил или балок не превышает 4,9 м, и (b) крыша не выдерживает никаких сосредоточенных нагрузок. Соединение должно происходить между стропилами, а не на стропилах, и поддерживаться балкой, стойкой или колонной.Размер балки, опирающейся на опору, должен соответствовать требованиям норм или превышать их (не менее 1-1 / 2 дюйма), как и размеры столба или колонны и опоры для сохранения структурной целостности. Лучи Ridge также часто используются, когда Citrix отключает надежность сеанса
Но другой усердно ковылял за ним. В его манерах был вид извинения, но он, очевидно, подумал, что ему нужно только немного поговорить, и юноша поймет, что он хороший парень. удачный светлый глаз
Да смилостивится Совет на наши сердца! »Затем мы вместе пошли прочь и вернулись в Дом дворников.И шли молча. Так случилось, что каждую ночь, когда звезды высоко и дворники сидят в Городском театре, мы, Равенство 7-2521, крадемся и бежим сквозь тьму к себе. Уйти из Театра легко; когда горят свечи и на сцену выходят актеры, мы не видим нас, когда мы пролезаем под сиденье и под ткань палатки. Позже легко проскользнуть сквозь тени и оказаться в очереди рядом с Интернационалом 4-8818, когда колонна покидает Театр.

Его кожа была мешковатой, ноги дрожали, а щеки были нахмурены слезами, которые так обильно вызваны трогательной речью Барсука. — Садись, Жаба, — ласково сказал Барсук, указывая на стул. «Друзья мои, — продолжил он, — я рад сообщить вам, что Жаб наконец-то увидел ошибку своего пути. Он искренне сожалеет о своем ошибочном поведении в прошлом и обязался полностью и навсегда отказаться от автомобилей. список импортеров Малайзии
Чтобы установить деревянную планку, отрежьте ее настолько широко, насколько позволяет заготовка.Если вы соединяете детали с профилем на противоположной стороне, например, в литье, расположите отверстия для винтов над самыми толстыми точками профиля — например, на вершине гребня или кривой. Чтобы сделать стык, приклейте и прикрутите одну сторону планки к заготовке. Отрежьте две боковые пластины для крепления к балке с каждой стороны. Каждая боковая пластина должна быть равна высоте балки и ½ ширины балки. Боковые пластины должны выступать как минимум в четыре раза больше ширины балки с каждой стороны стыка. я ребенок этого дома манга
Есть только один способ получить его, но немногие идут этим путем.Если вы хотите знать вкус черники, спросите ковбоя или куропатку. razer wolverine турнирное издание
Тогда я понял, что они прошли слева от зазубренного скального образования на краю плато, справа от которого моя лошадь несла меня и тело Пауэлла. Я натянул поводья на небольшом мысе, выходящем на тропу внизу и слева от меня, и увидел, как группа преследующих дикарей исчезает у края соседнего пика. Я знал, что индейцы скоро обнаружат, что они пошли по ложному следу и что поиски меня возобновятся в правильном направлении, как только они найдут мои следы.Я прошел немного дальше, когда, казалось, отличная тропа открылась вокруг высокого утеса.

«Другой человек теперь присоединился к группе и, официально поприветствовав своего правителя, сказал:» О могущественный Джеддак, это странная история, которую я прочитал в мертвых умах ваших верных гвардейцев. Их сразило не несколько бойцов, а один противник. «Он сделал паузу, чтобы весь вес этого объявления впечатлил своих слушателей, и то, что его заявлению вряд ли поверили, свидетельствовало нетерпеливое восклицание недоверия, сорвавшееся с уст Тана Косиса.«Что за странные сказки ты мне рассказываешь, Нотан?» он плакал. «Это правда, мой Джеддак», — ответил психолог. ccl4 полярный или неполярный
Сентябрь 3, 2019 Арматурная балка перемычки Коньковые соединения карнизов В случаях, когда существующая коньковая доска не подходит для несения вертикальных нагрузок на крышу, как, например, при модернизации слухового окна навеса, вы можете использовать ленточные стяжки, чтобы подвесить усиливающую балку под исходным коньком. (Практическая инженерия, 5/97) Конструкции слуховых окон иногда опускаются на гребень сарая ниже главного старшего мираку свежая песня скачать mp3
«Боже мой!» он сказал.»Ты ничего не сделал с Его Безмятежными Перьями, не так ли?» «Реджи, это ужасно». «Не унывай. Seirei gensouki — konna sekai de deaeta kimi ni
Ты боролся за меня, но никогда не просил меня жениться, и поэтому, когда ты назвал меня своей принцессой, понимаешь, — запнулась она, — мне было больно, но даже тогда, Джон Картер, я не оттолкнул тебя, как я должен был сделать, пока ты не сделаешь это вдвойне хуже, насмехаясь надо мной, победив меня в бою. «Мне не нужно сейчас просить у тебя прощения, Дея Торис, — воскликнула я.

• Вопрос о коньковой балке — Структурные проверки — InterNACHI
• Как рассчитать размер гребня — JLC-Online Forums
• Правильный (и неправильный) способ соединения балок в 2020 году
• конек Усиливающая балка Коньковые соединения карнизов В тех случаях, когда существующая коньковая доска не может выдерживать вертикальные нагрузки на крышу, как, например, при модернизации слухового окна навеса, вы можете использовать ленточные стяжки, чтобы подвесить усиливающую балку под исходным коньком.(Практическое проектирование, 5/97) В конструкции слухового окна навес иногда опускается гребень навеса ниже основного

У нее черные глаза, волосы и румяные щеки. И она добрая и умная, что лучше, чем быть красивой. «Марилла любила нравы так же, как герцогиня в стране чудес, и была твердо убеждена, что нужно приставать к каждому замечанию, сделанному в адрес воспитываемого ребенка.

ждал, когда жена родит. Он был единственным ожидающим. Уже не так много людей рождались в день.Велингу было пятьдесят шесть, это был всего лишь юноша в популяции, средний возраст которой составлял сто двадцать девять лет. Речной город обмен оружия
«Я так люблю Диану, Марилла. Я никогда не смогу жить без нее. Но когда мы вырастем, я очень хорошо знаю, что Диана выйдет замуж, уедет и бросит меня. И о, что мне делать. Я ненавижу ее мужа … Я просто неистово его ненавижу. Я все это воображала — свадьбу и все такое — Диана была одета в снежные одежды, с фатой и выглядела такой же красивой и царственной, как королева; а я, подружка невесты, с прекрасным платье тоже, и рукава с буфами, но с разбитым сердцем пряталась под моим улыбающимся лицом.

Вмешательство — бесплодное вмешательство. Смущение Эммы и признанная близость, казалось, свидетельствовали о ее привязанности. И все же он говорил.

Но когда девушке предстоит стать героиней, порочность сорока окружающих семей не может ей помешать. Что-то должно и произойдет, чтобы бросить героя на ее пути. вот и мысль
ГЛАВА XX НА ФАБРИКЕ АТМОСФЕРЫ В течение двух дней я ждал там Кантоса Кана, но, поскольку он не появился, я пошел пешком в северо-западном направлении к месту, где, как он сказал мне, пролегал ближайший водный путь.Моя единственная пища состояла из растительного молока растений, которые так щедро давали эту бесценную жидкость. В течение двух долгих недель я блуждал, спотыкаясь по ночам, ведомый только звездами, а днем ​​прятался за выступающими скалами или среди холмов, которые я иногда пересекал. Несколько раз на меня нападали дикие звери; странные, неотесанные чудовища, которые прыгали на меня в темноте, так что мне приходилось когда-либо сжимать свой длинный меч в руке, чтобы быть готовым к ним. Обычно моя странная, недавно обретенная телепатическая сила предупреждала меня вовремя, но однажды я опустился со злобными клыками в яремную вену, и волосатое лицо прижалось к моему, прежде чем я понял, что мне даже угрожают.Я не знал, что случилось со мной, но то, что оно было большим, тяжелым и многоногим, я мог почувствовать.

Как соединить коньковую балку — 100% практические руководства. Учить

Пусть каждый занимается своим делом и старается быть тем, кем он был создан. Почему мы должны так отчаянно торопиться, чтобы добиться успеха, в таких отчаянных предприятиях. Если мужчина не поспевает за своими товарищами, возможно, это потому, что он слышит другого барабанщика. Пусть он подойдет к музыке, которую он слышит, какой бы размеренной она ни была.Неважно, что он созрел, как яблоня или дуб. Ишин святой меч
10 октября 2006 г. Фанера 1/8 дюйма
Деревья, скученные на берегу реки, стали редкостью на верхних склонах горы. Земля была холмистой и неровной, очень подходящей для засад, и они не рискнули пройти без крайней осторожности.
«Очень дружелюбное рукопожатие, очень серьезное« До свидания », — закончили речь, и дверь вскоре закрыла Фрэнка Черчилля.Короткое было уведомление — недолгая их встреча; он ушел; и Эмме было так жаль расставаться, и она предвидела такую ​​большую потерю для их маленького общества из-за его отсутствия, что начала бояться слишком сожалеть и чувствовать это слишком сильно. Это была печальная перемена. С момента его приезда они встречались почти каждый день. Конечно, его пребывание в Рэндаллсе придало последние две недели большой дух — неописуемый дух; идея, ожидание увидеть его, которое приносило каждое утро, уверенность в его внимании, его живость, его манеры.Это были очень счастливые две недели, и, должно быть, несчастным было погружение в обычное течение дней Хартфилда.

Она понимала, что это будет отложено до возвращения полковника Кэмпбелла. «Очень любезно!» — ответила мисс Бейтс. «Но вы всегда добры. «Не было такого« всегда », и чтобы прорваться сквозь свою ужасную благодарность, Эмма прямо спросила…« Куда — могу я спросить? — мисс Фэрфакс собирается? »« К миссис Смоллридж … -Очаровательная женщина — самая превосходная — чтобы опекать своих трех маленьких девочек — восхитительных детей.Невозможно, чтобы какая-либо ситуация была более комфортной; если мы, кроме, пожалуй, миссис
Как сращивать коньковую балку, Как сращивать бревенчатую балку, Сращивание коньковой балки, сращивание балок Lvl, Как сращивать коньковую доску, Как сращивать коньковую балку. показать больше показать меньше. 0 комментариев и 0 ответов × Пожаловаться на видео. Пожалуйста, войдите, чтобы сообщить о СМИ. 16 янв.2020 г., здесь нет места для героя
Это было ограбление в Драйден-парке. Меня это искушало. Это сделало все так просто. Я знал, что ты приписал это той же банде, Кларенс, мой мальчик.Я … «В этот момент до него дошло, что Кларенса нет среди присутствующих. Без принтов на одежде.
«Отец принес газету домой из Брайт-Ривер не более десяти минут назад — она ​​пришла послеобеденным поездом, знаете ли, и не будет здесь до завтра по почте — и когда я увидел список пропусков, я просто бросился туда, как дикая вещь. Вы все прошли, каждый из вас, Грюм Сперджен и все остальные, хотя он был подготовлен в истории. Джейн и Руби преуспели — они на полпути — и Чарли тоже.

Все это должно было привести его в редкую форму для предложения руки в браке. Я буду очень удивлен, если это не превратит его в своего рода пещерного человека. Вы когда-нибудь видели Джеймса Кэгни в кино? »« Да, сэр.

Затем она протянула руки Барту. «Мне — мне стыдно», — прошептала она. «Когда ты был таким храбрым, я не должен бояться умереть» «Мета, в чем дело. Внезапно Барта дошло до того, что она имела в виду и чего боялась.Подойди немного ближе
Ни один из его более крупных алмазов не оставался на виду в течение недели, прежде чем он был облечен историей достаточного количества смертей, любовных увлечений, революций и войн, чтобы занять его со времен первой Вавилонской империи. С 1870 года до его смерти в 1900 году история Фитц-Нормана Вашингтона была длинной золотой эпопеей. Конечно, были и побочные моменты — он уклонился от опросов, женился на даме из Вирджинии, от которой у него был единственный сын, и из-за ряда досадных осложнений он был вынужден убить своего брата, чья досадная привычка напившись до нескромного оцепенения, несколько раз ставил под угрозу их безопасность.

Лхари уже слишком поздно сожалеть о том, что мы не протянули вам руку приветствия раньше. Вы поднялись без посторонней помощи, чтобы присоединиться к нам. Хорошо это или плохо, но мы должны освободить для вас место. «Но есть место для всех.

Ее лицо приобрело более глубокий оттенок, она почувствовала тревогу, и я увидел, что пытаться ограничивать разговор нейтральными темами, такими как холодный вареный лосось, больше не входит в сферу практической политики. Думаю, она тоже, потому что, когда я перед тем, как приступить к медным гвоздикам, сказал «Э-э», она одновременно сказала «Э-э», и пара «Эрс» столкнулась в воздухе.«Мне очень жаль» «Прошу прощения» «Ты говоришь …» «Ты говоришь …» «Нет, пожалуйста, продолжай.
«До свидания», — сказал Гордон напряженным и хриплым голосом. «Дин начал улыбаться, но, похоже, передумал. Он быстро кивнул и исчез. Но Гордон стоял там, его красивое лицо искривлялось от горя, и свиток банкнот крепко сжимал в руке.

Он здесь официант. «Его зовут Ки», — комментировала Роуз. Да, официант знал Ки. «Он был наверху, — подумал он.В главном бальном зале шёл большой танец. Он скажет ему.

Трудно было успокоиться на чем-либо серьезно, когда все это порхание продолжалось. Выйдя с берега, где заросли тростника росли в потоке, который становился медленным и низким, он бродил по деревням, пересек пару полей пастбищ, уже казавшихся пыльными и пересохшими, и врезался в великое море пшеницы. желтый, волнистый и шепчущий, полный тихих движений и тихих перешептываний.
«Я сделаю все возможное, чтобы найти его», — ответил Филеас Фогг.Пока Фикс в лихорадочном нервном состоянии направлялся к лоцманскому катеру, остальные направились к полицейскому участку в Гонконге. Там Филеас Фогг дал описание Паспарту и оставил определенную сумму денег, которую нужно было потратить на его поиски. Те же формальности были выполнены во французском консульстве, и паланкин остановился в гостинице для багажа, который был отправлен обратно, и они вернулись на причал. Было уже три часа; и лоцманский катер №

В столовой установлено холодное оборудование.«Почему?» «Миссис Трэверс хотела, чтобы это было сделано, чтобы свести к минимуму работу персонала, который сегодня вечером посещает танцы в резиденции сэра Персиваля Стретчли-Бадда. » «Да конечно.

«Она говорит, что вы разозлили ее, и это все, что она скажет, за исключением того, что она дочь джеда и внучка джеддака, и она была унижена существом, которое не могло отполировать зубы сорака своей бабушки. «Я некоторое время размышлял над этим отчетом и наконец спросил:« Что может быть за сорак, Сола? » «Маленькое животное размером с мою руку, с которым играют красные марсианки», — объяснила Сола.Он не мог говорить. «Сэр, — пробормотал он, — сэр — простите меня — самое досадное сходство — грабитель арестован три дня назад — вы свободны!» Филеас Фогг был на свободе. Он подошел к сыщику, пристально посмотрел ему в лицо и единственным быстрым движением, которое он когда-либо делал или когда-либо делал, отдернул руки и с точностью машины сбил Фикса с ног.

«А что, если она приедет туда?» — сказал Хардинг. «Это невозможно, потому что она рискует сесть на мель и потеряться!» «Это возможно», — сказал Айртон.«Осужденные могли извлечь выгоду из прилива, чтобы войти в канал, с риском посадки на мель во время отлива, это правда; но тогда под огнем ее орудий наши посты больше не будут прочными». «Черт побери! » — воскликнул Пенкроф, — действительно кажется, что негодяи готовились бросить якорь.

Все они объединились; и, подойдя к воротам Хартфилда, Эмма, которая знала, что это именно тот визит, который будет приветствоваться ее отцом, уговорила всех войти и выпить с ним чаю.Партия Рэндаллов немедленно согласилась на это; и после довольно длинной речи мисс Бейтс, которую мало кто слушал, она также нашла возможным принять самое любезное приглашение дорогой мисс Вудхаус. Когда они свернули на территорию, мистер Перри проехал мимо на лошади. Джентльмены говорили о его лошади.
Удивление Морланда, когда мистер Тилни обратился к нему с просьбой о согласии на его женитьбу на их дочери, было в течение нескольких минут значительным: им даже в голову не приходило подозревать привязанность с обеих сторон; но поскольку в конце концов ничего не могло быть более естественным, чем любовь Екатерины, они вскоре научились рассматривать это только со счастливым возбуждением удовлетворенной гордости и, поскольку только они были обеспокоены, не имели ни единого возражения.Его приятные манеры и здравый смысл были очевидными рекомендациями; и, никогда не слышав о нем зла, они не думали, что о нем можно сказать какое-то зло. Добрая воля служит источником опыта, его персонаж не нуждался в подтверждении.

Попутчики, когда они гремели, сравнивали это вслух с полями, которые они прошли, так что я узнал, как я стою в сельскохозяйственном мире. Этого поля не было в отчете мистера Коулмана. И, между прочим, кто оценивает ценность урожая, который природа дает на еще более диких полях, не улучшенных человеком.Урожай сена _English_ тщательно взвешивается, рассчитывается влажность, силикаты и калий; но во всех лощинах и прудах в лесах, на пастбищах и на болотах растет богатый и разнообразный урожай, не собранный только человеком.

«Это меня устраивало. В темноте всегда легче поговорить задушевно, и я не хотел, чтобы меня отвлекало внезапное появление наемного работника или миссис Бил, которых всегда было опасно в доме. Мы спустились к в загоне Укридж закурил сигару.«Укридж, — сказал я, — я помолвлен!» «Какие!» Огромная рука просвистела в темноте и сильно ударила меня между лопаток.
Какая борода мне лучше всего подходит для игры. ПИВА. Зачем, что хочешь.

Затем, после многих тестов, мы нашли ответ. Лягушка висела на медной проволоке; и это был металл нашего ножа, который послал странную силу в медь через рассол тела лягушки. Мы поместили кусок меди и кусок цинка в сосуд с рассолом, мы прикоснулись к ним проволокой, и там, под нашими пальцами, было чудо, которого никогда не было раньше, новое чудо и новая сила.Это открытие не давало нам покоя.

Ее голос был музыкальным, но непохожим на голос моих друзей. Услышав это слово, Феликс поспешно подошел к даме, которая, увидев его, распахнула вуаль, и я увидел лицо ангельской красоты и выражения. Ее волосы блестящего вороньего черного цвета, причудливо заплетенные в косу; глаза ее были темными, но нежными, хотя и оживленными; у нее правильные пропорции, и ее лицо удивительно светлое, каждая щека отливала прекрасным розовым оттенком. «Феликс казался восхищенным, когда увидел ее, каждая черта печали исчезла с его лица, и это мгновенно выразило степень экстатической радости, на которую я вряд ли мог поверить; его глаза сверкали, а его щека покраснела от удовольствия. ; и в тот момент я подумал, что он такой же красивый, как и незнакомец.Она казалась затронутой разными чувствами; Вытирая слезы из своих прекрасных глаз, она протянула руку Феликсу, который восторженно поцеловал ее и назвал ее, насколько я мог различить, своим милым арабом. Она, казалось, не понимала его, но улыбнулась.
Я повернул ручку и собирался открыть дверь, в то время как Укридж, похожий на какую-то современную и полуразрушенную версию «Дискобола», стоял рядом со мной со своим кувшином в равновесии, когда из окна раздался голос. «Стой!» — сказал голос, — или я тебя убью! Я уронил ручку.Укридж уронил кувшин. Миссис

Как сращивать деревянные балки? | eHow

Мэтью, едва заметив, что это была девушка, проскользнул мимо нее как можно быстрее, не глядя на нее. Если бы он посмотрел, он вряд ли мог бы не заметить напряженную жесткость и ожидание ее отношения и выражения. Она сидела там, ожидая чего-то или кого-то, и, поскольку сидеть и ждать было единственным, что ей оставалось делать в этот момент, она сидела и ждала изо всех сил.Мэтью встретил начальника станции, который запирал билетную кассу перед поездкой домой на ужин, и спросил его, скоро ли будет поезд в 5:30. «Поезд пять тридцать пришел и ушел полчаса назад», — ответил тот бойкий чиновник. «Но для вас высадился пассажир — маленькая девочка. Харли Квинн, серия 2

Без звука он соскользнул на пол, мертвый, как камень. Смеясь и болтая, как идиот, которым я быстро становился, я упал на его ниц и ощупал пальцами его мертвое горло.Вскоре они коснулись небольшой цепочки, на конце которой висело несколько ключей.
Мне нужны факты. Вы сознательно утверждаете, что любили этого странного Гауд-помоги-нам? — Я тоже не понимаю, почему вы должны называть ее странным Гауд-помоги-нам. Очень обаятельная и красивая девушка. Возможно, некоторые из ее взглядов были странными — с ней не совсем сходятся во взглядах в вопросе звезд и кроликов, — но не странным, помоги нам. «В любом случае, ты придерживаешься того мнения, что был влюблен в нее?» «Да.«Для меня это звучит тонко, Вустер, очень тонко.

Кто когда-либо слышал о том, чтобы найти человека посреди океана просто по запаху. Я сказал тебе, что ты не сможешь этого сделать. расход топлива гусеничного крана за час

То, что профессор сказал о нем, когда он отдышался, я не могу повторить — не потому, что я этого не помню, а потому, что линия есть, и ее нужно провести. Достаточно сказать, что по поводу мистера Хоука он сходился во взглядах с гражданином, который описал его как «опоясанного фуле».»Я не мог не думать, что мой товарищ по заговору сделал все возможное, чтобы держаться подальше от всего этого.
Я повернул назад от парка и врезался в Парк-роуд, намереваясь обогнуть парк, прошел под укрытием террас и увидел этот неподвижный воющий марсианин со стороны Сент-Джонс-Вуда. В паре сотен ярдов от Бейкер-стрит я услышал тявканье хором и увидел, что сначала ко мне стремительно приближается собака с куском гнилого красного мяса в пасти, а затем стая голодающих дворняг преследует его.Он сделал широкий поворот, чтобы избежать меня, как будто боялся, что я могу оказаться новым конкурентом. Когда визг затих на тихой дороге, снова заговорил воющий звук «Улла, улла, улла, улла».

Я спрашиваю капитана Хардинга, видит ли он во всем этом что-нибудь сверхъестественное. «Я не могу сказать, Пенкроф», — сказал инженер. Складная скоба extar ep9.

Уэстон был здоров и здоров. В этот период не следует вызывать никаких дополнительных волнений среди тех, кого она любила, и зло не должно действовать на себя, ожидая раньше назначенного времени.Бенджамин вздрогнул; почти химическое изменение, казалось, растворило и перестроило самые элементы его тела. Он почувствовал окоченение, кровь залила щеки, лоб, в ушах постоянно стучало.

Пожалуйста, позвольте автору признаться в потомстве. Будет ли моя леди Алиса свидетельствовать. Леди Алиса. — Слава вашей милости, и «у меня было место для такой грозы в моих древних недрах», — не по той причине, что я мог выпустить вас так же и жить, чтобы благодарить Бога за то, что Он действительно выбрал такую ​​смиренную служанку, чтобы продемонстрировать свою силу.Нет, это не я породил этот густой непреодолимый туман, этот благоухающий мрак, так что молитесь, чтобы вы продолжали поиски. Ye Queene. доска для спиджи

Итак, он взял бумаги вашего отца, зная, что они не менее важны, чем смертный приговор, ускользнул и сел на корабль Лхари, который кружил вокруг к звездам, куда сообщение еще не дошло. Он привел их в хорошую погоню.
«Мы должны получить эти книги; эти книги жизненно важны. «Конечно», — сказал Кемп, немного нервно, гадая, слышит ли он шаги снаружи.«Конечно, мы должны достать эти книги. Но это не составит труда, если он не знает, что они для тебя.» «Нет», — сказал Человек-невидимка и подумал.

Во главе каравана ехало около двухсот воинов, по пять в ряд, и такое же количество шло в тыл, в то время как двадцать пять или тридцать всадников окружали нас с каждой стороны. Все, кроме меня — мужчины, женщины и дети — были хорошо вооружены, и в хвосте каждой колесницы рысью бежали марсианские псы, а мой зверь следовал за нами; Фактически, верное создание не покидало меня добровольно за все десять лет, которые я провел на Марсе.Наш путь пролегал через небольшую долину перед городом, через холмы и спускался на дно мертвого моря, которое я пересек, путешествуя от инкубатора до площади. Инкубатор, как оказалось, был конечной точкой нашего путешествия в этот день, и, поскольку вся кавалькада бросилась бешеным галопом, как только мы достигли ровного дна моря, мы вскоре оказались в пределах видимости нашей цели. Подойдя к нему, колесницы были припаркованы с военной точностью по четырем сторонам ограды, и полдюжины воинов во главе с огромным вождем, включая Тарса Таркаса и нескольких других меньших вождей, спешились и двинулись к нему.офис сезон 7

Его планам способствовали новости, пришедшие из Парижа. «Правительство Франции было очень разгневано побегом своей жертвы и не пожалело усилий, чтобы обнаружить и наказать его освободителя.
Они в синем показали зубы; их глаза сияли всем белым. Они бросились в глотку тем, кто сопротивлялся. Расстояние между ними сократилось до незначительного расстояния. Юноша сосредоточил взор своей души на другом флаге.

• В этом посте мы рассмотрим пример конструкции стыкового соединения балок (соединение балки с балкой с помощью стальных пластин). Это соединение должно передавать изгибающие, сдвиговые и осевые усилия. Давайте спроектируем болтовое стыковое соединение балок для сечения UB 533 x 210 x 101 кг / м, подверженного следующим предельным нагрузкам по пределу:
• КАРКАС КРЫШИ — Construction Knowledge.net
• 30 апреля 2009 г.
• Коньковая балка — Малая кабина Forum

Некоторые дают указание будить каждые полчаса, несомненно, ни для какой другой цели; а затем, чтобы заплатить за это, они рассказывают, о чем мечтали.После ночного сна новости так же необходимы, как и завтрак. «Прошу, расскажи мне что-нибудь новое, что случилось с человеком где-нибудь на этом земном шаре» — и он читает это за чашкой кофе и булочками, что человеку выкололи глаза этим утром на реке Вачито; Никогда не снилось, что он живет в темной необъятной мамонтовой пещере этого мира и сам имеет лишь рудимент глаза. Со своей стороны, я вполне мог обойтись без почты. Я думаю, что через него сделано очень мало важных сообщений.выберите вариант, не работающий в сафари
Соединения балка-балка и балка-колонна Приведенные ниже процедуры проектирования подходят как для ручного расчета, так и для подготовки компьютерного программного обеспечения. Проектирование соединений вручную может быть трудоемким процессом, поэтому полный набор таблиц сопротивлений был включен в Зеленую книгу … destiny 2 воспоминания о сай моте
Оглядываясь назад, я увидел, как другие марсиане гигантскими шагами продвигались по берегу реки со стороны Чертси.На этот раз ружья Шеппертона заговорили безуспешно. При этом я сразу нырнул под воду и, затаив дыхание, пока движение не превратилось в агонию, мучительно зевал вперед под водой так долго, как мог. Вода вокруг меня бурлила и быстро становилась все горячее. Когда на мгновение я поднял голову, чтобы перевести дыхание и сбросить волосы и воду с глаз, пар поднимался в клубящемся белом тумане, который сначала полностью скрывал марсиан. Шум был оглушительным. короче, это твой день рождения
Затем она начала говорить о вас и о той великой доброте, которую вы оказали ей во время ее болезни; и с румянцем, который показал мне, как все это связано, желал, чтобы я всякий раз, когда у меня была возможность, благодарил вас — я не мог благодарить вас слишком сильно — за каждое желание и каждое усилие сделать ее добро.Она понимала, что вы никогда не получали от нее должного признания. «Если бы я не знала, что она счастлива сейчас, — серьезно сказала Эмма, — что, должно быть, несмотря на все небольшие недостатки ее щепетильной совести, я бы не вынес этой благодарности, — за, о. Миссис Уэстон, если бы был составлен отчет о зле и добре, которое я сделал мисс Фэрфакс! — Что ж (проверяя себя и стараясь быть более живым), все это следует забыть.

Это очень сложно, чем я сейчас занимаюсь — а противная дверь такая толстая.Все молчат — закройте глаза и не дышите. «Ту-Ту наклонился и снова внимательно и долго слушал. Список в даркнете
При соединении стыка скрепите половинки коньковой доски за стыком, чтобы коньковая балка оставалась ровной и ровной. В качестве альтернативы сращивайте доски на земле, затем поднимите всю сращенную доску, чтобы установить между вершинами стропил. размеры оверлея Streamyard
Глупое замечание в данных обстоятельствах. Плавал энергично, но неумело.Он оказался одним из тех мужчин, которые могут позаботиться о себе в воде только в купальных костюмах. В своей береговой одежде ему потребовалась бы неделя, чтобы попытаться приземлиться, если бы он вообще туда добрался, что было маловероятно. Я знаю все о спасении людей от утопления. В школе мы практиковали это с манекеном в плавательной ванне. prado 150 мощность обновления
Аплодируя собственной меткости, он взял бестселлер в одну руку и книгу о ракушках в другую и, затаив дыхание, ждал, пока она сделает выстрел.Потом дела росли быстро и яростно — иногда они чередовались, и, наблюдая, он обнаруживал, насколько гибкой она была в каждом движении; иногда один из них делал выстрел за выстрелом, хватая ближайшую книгу, отправляя ее, просто находя время, чтобы проследить ее взглядом, прежде чем потянуться за другой.

Это было легко сделать, так как пароход остановился в Сингапуре, откуда идет телеграфный провод в Гонконг. Более того, прежде чем действовать более позитивно, он наконец решил допросить Паспарту.Заставить его говорить будет нетрудно; и, поскольку нельзя было терять время, Фикс приготовился заявить о себе. Было 30 октября, а на следующий день «Рангун» должен был прибыть в Сингапур. jw говорит
@isherwood Я хочу сказать, что коньковый столб может быть (эффективно) изогнутым. Вертикально вниз от гребня к балке, а затем со смещением на балке и вертикально вниз от конца балки (это, очевидно, приведет к большей нагрузке на балку — но это просто вопрос правильного определения размера).- Мартин Боннер поддерживает Монику 27 августа 19 в 13:40 737 калькулятор расхода топлива
«Но, пожалуй, я не веду дневника. «Возможно, вы не сидите в этой комнате, и я не сижу рядом с вами. доска стены frp
«Унизительно?» — подумал Питер. — «Да, это слово — унизительно.

Он не был истощенным литературным чайником. Бронзовый и обветшалый сын Запада, Марк был мужчиной, и этот важный факт подчеркивается несколькими этапами богатой жизни Марка в качестве пилота парохода, печатника, шахтера и пограничного журналиста.О предприятии в Вирджиния-Сити Марк узнал от редактора Р. Самса Club el Paso
В соединениях есть детали (например, соединение двутавровой балки перпендикулярно другой двутавровой балке, в которой используется сварка), за исключением стыка между двумя двутавровыми балками. Проектировщик предполагает следующее, что многие местные подрядчики делают по умолчанию. Я спрашиваю, использует ли кто-нибудь это и что вы об этом думаете. Для сращивания мы не используем дорогие болты. скачать бэд бит рэп mp3
Доброй ночи, сэр. «И он выплыл, оставив нас обсуждать детали.Пока мы не начали этот бизнес по плаванию старого Чизвика в качестве предложения для заработка, я никогда не понимал, в какое совершенно неприятное время должны быть эти парни с фондовой биржи, когда публика не кусается. В настоящее время я читаю с сочувствием тот отрывок, который они вложили в финансовые отчеты о «Рынке тихо открылся», потому что, клянусь Богом, он определенно открылся для нас тихо. рыбацкие домики west va на продажу
Вы не будете готовы попробовать Entrance еще полтора года. Но, по словам мисс Стейси, хорошо начать вовремя и быть полностью обоснованным.«Сейчас я буду проявлять больше интереса к своей учебе, чем когда-либо, — блаженно сказала Энн, — потому что у меня есть цель в жизни. Аллан говорит, что каждый должен иметь цель в жизни и добросовестно ее добиваться. Только он говорит, что мы должны сначала убедиться, что это достойная цель. Я бы назвал достойной целью быть учителем, как мисс Стейси, не так ли, Марилла.

«Он начал отстегивать чемодан, который нес.« У вас были проблемы с их утащиванием? »« Это было нелегко, сэр.убийство имело место
В конструкции коньковой балки используется стандартное сечение стойки «C», потому что нагрузки и пролет достаточно велики, чтобы требовать более прочных секций (см. Рисунок B-0 и рисунок B-2 для получения подробной информации о балке конька). Обратите внимание, что для опоры коньковой балки указаны два варианта. На рисунке Б-0 показано, как коньковая балка… адская кухня сезон 15
Но зачем тогда это оружие и регалии таркского вождя? Как тебя зовут. Где твоя страна? »« Да, Дея Торис, я тоже пленница; меня зовут Джон Картер, и я заявляю, что Вирджиния, один из Соединенных Штатов Америки, Земля, является моим домом; но почему мне разрешено носить оружие, я не знаю, и я не знал, что мои регалии были регалиями вождя.»В этот момент нас прервало приближение одного из воинов с оружием, снаряжением и украшениями, и в мгновение ока был дан ответ на один из ее вопросов, и загадка разрешилась для меня. Перезапуск службы odbc
«Вустер вряд ли мог пройти это.« Таппи, старик! »« Нехорошо говорить «Таппи, старик». «Ну, я говорю« Таппи, старик ». Ваш тон меня шокирует. Один поднимает брови. Где прекрасный, старый, рыцарский дух Глоссопов.

А вы тем временем будете скрываться на окраине и примерно через четверть часа выйдете и продолжите путь оттуда.К тому времени, когда ее эмоции будут возбуждены, вы должны будете сделать все остальное на своей голове. Это будет похоже на прыжок в движущийся автобус. военная база gta 5
28 октября 2011 г., лиза шульц, штат Нью-Йорк
«Но дверь закрыта. «Какая дверь?» «Входная дверь. Должно быть, кто-то его закрыл. «» Тогда я открою его. джастин тимберлейк качает твое тело
Они спотыкались о мокрые, заболоченные места; они все запутались в толстых вьюноках; они поцарапались о шипы и дважды чуть не потеряли аптечку в кустах.Казалось, что их бедам нет конца; и нигде они не могли найти пути. Наконец, после того, как они бродили так много дней, разорвав одежду и залив лица грязью, они по ошибке вошли прямо в задний двор короля. Люди короля сразу же подбежали и поймали их.

Как соединить балку или стропило

Как правильно соединить балку или стропило

О сварке древесины

Мы начнем наше обсуждение с напоминания всем, что плотники сращивают дерево на протяжении тысячелетий.Это одна из вещей, которую плотники делают лучше всего, но все же есть те, кто говорит, что это дело инженера и никого другого. Заголовки, домкраты, пороги, балки, балки стропил так или иначе соединены вместе. Дело в том, что плотникам разрешено многое, потому что мы все знаем, что они работают. Это называется предписывающими решениями. Конечно, мы говорим о сращивании балки или стропил как части техники ремонта сгнившей, поврежденной термитом или перекрытой балкой.Иногда нам просто нужен более длинный кусок дерева (например, стропила).

Какой бы ни была причина, секрет хорошего сращивания — это метод подключения и хорошее качество изготовления. Способ подключения должен быть настолько хорош, чтобы отдельные блоки работали как одно целое; за исключением случаев, когда целая единица заменяется или не «регистрируется». Это обсуждение не предназначено для того, чтобы придать доверие какому-либо конкретному проекту сращивания и не может заменить надлежащий инженерный анализ, а предназначено только для помощи плотникам в отношении правильных концепций и лучших практик для правильных процедур сращивания.Каждый проект индивидуален и имеет свои собственные критерии несущей способности, которые могут потребовать применения различных методов, дополнительной поддержки или даже инженерного анализа. Комментарии к этому блогу приветствуются.

Слева представлена ​​схема некоторых несоответствующих методов ремонта. Ползунки могут быть тесными и неудобными для работы, поэтому часто возникает соблазн ярлыков и некачественного изготовления.Определенную роль играет нехватка опыта. Руководители часто неохотно проверяют работу своих сотрудников. Какой бы ни была причина некачественного ремонта, он может иметь дефекты конструкции. Наиболее частые причины — это отсутствие надлежащей техники крепления гвоздями и стыковки с поврежденной древесиной.

Самый распространенный способ ремонта балок — это «сестринский» ремонт. По сути, сдвиньте целый член рядом с ним и прибейте его к черту с обеих сторон множеством гвоздей). Если новая сестра держится на дереве хотя бы 1.5 дюймов на каждом конце, тогда можно начинать. Самыми распространенными «ошибками» в этом методе было бы недостаточно хорошее соединение сестер, недостаточная выдержка с той или иной стороны,

Компании по производству ферм используют «гвоздь-гвоздь» для соединения дерева (на фото слева). Гвоздь — это, по сути, тонкий кусок металла, штампованный так, что многие металлические стержни торчат в древесину примерно на 1/2 дюйма или около того. Он штампуется в древесине на заводе с помощью гидравлического пресса.

Для этого можно использовать фанеру, и в течение многих лет многие плотники строили фермы самостоятельно, используя фанеру в качестве косынки. Эта практика отошла на второй план в основном из-за того, что изготовленные фермы стали дешевле. Кроме того, подрядчики не могли быть уверены, что их рабочие обладают достаточным опытом, чтобы делать это должным образом, и поэтому из соображений ответственности выбрали конструкционную древесину.

На фото слева — стропила размером 2×6, соединенные между собой фанерой толщиной 3/4 дюйма.Очень сильная связь. В этом случае стропило в целом на самом деле прочнее, чем могло бы быть, потому что стык более чем достаточен, а фанера добавляет прочности. В этом случае мастеру просто требовалось более длинное стропило. Руководствуйтесь здравым смыслом при принятии решения о том, сколько крепежей вам потребуется. ВНИМАНИЕ! »ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Колоть дрова бесполезна. В этом случае изготовитель использовал гвозди 9-8d на каждой стороне стыка, что в данном случае вполне достаточно.

Слева представлена ​​схема некоторых рекомендуемых методов ремонта балок перекрытия.Можно сделать некоторые поправки на длину и толщину вставок из фанеры в соответствии с вашими потребностями. Хотя разумно «переоценить» свой ремонт; в зависимости от обстоятельств может оказаться приемлемым использование фанеры 1/2 дюйма или более короткой косынки. Прочность соединения зависит от прочности гвоздей на сдвиг, поэтому используйте много гвоздей (вбитые прямо, а не наклонно). Не используйте винты, потому что большинство из них не предназначены для использования в конструкции. Если ремонт был спроектирован, то техника ремонта была бы нарисована на бумаге, проштампована печатью инженерного разрешения, и в ней будет указано количество и тип необходимых крепежных элементов.

На фото показан метод ремонта перекладины с гниющим концом с помощью фанеры и несколько рекомендаций по передовой практике. Щелкните изображение, чтобы увеличить. Соединение с фанерой может иметь некоторые преимущества перед соединением с массивной балкой во многих ситуациях. Руководствуйтесь здравым смыслом, когда решаете, сколько креплений использовать. Используйте достаточное количество, однако не стоит раскалывать дрова слишком большим количеством.

Так когда же возможно сращивание только с одной стороны? Например, в большинстве приведенных выше примеров короткая балка заполнена прочной древесиной и соединена с обеих сторон прочной древесиной. Это помогает уменьшить силы сжатия и растяжения, возникающие в результате приложенных нагрузок.Иногда можно сращивать только с одной стороны, например, при добавлении стропильных ног к стропилам, которые уже опираются на верхнюю пластину. Другой пример, который может быть приемлемым, — это добавить к верхней части стропила, которая слишком коротка, потому что подрядчик заказал пиломатериалы, которые на 8 дюймов меньше. сварка, поэтому в большинстве случаев подойдет.

Однако нагрузки на пол больше, поэтому мы не будем поддаваться соблазну выполнять сращивание только с одной стороны.Это следует оценивать в каждом конкретном случае, но если это абсолютно необходимо, прибейте гвоздями с обеих сторон (не наклонно) и с большим количеством перекрытий.

В поле я заметил, что многие рабочие перерезали сестру с той или иной стороны, чтобы она поместилась между лентами 2×2. Было бы лучше удалить ленту, установить сестер и заменить новыми лентами, чтобы у сестры была адекватная опора с обеих сторон. На самом деле так может быть проще. Не поддавайтесь искушению повторно использовать старую ленту, поскольку она, вероятно, слишком изрезана, чтобы принести пользу к моменту удаления.

Укрепление провисающего черного пола

Часто мы сталкиваемся с ситуацией, когда черный пол намок от протечки или имеет слабое место. Если замена чернового пола нецелесообразна, например, когда мешают шкафы и т. Д., Тогда может помочь добавление блокировки снизу. На рисунке слева показано, как легко исправить провисающий черновой пол.Вам нужно отрезать несколько шипов 1×2, отмерить необходимое расстояние, прикрепить его, вставить блок, поднять его напольным домкратом или автомобильным домкратом, установить вторую планку, при необходимости добавить крепеж для блокировки. При необходимости повторите. Этот метод предлагается потому, что попытаться одной рукой приподнять черновой пол и прибить его другой практически невозможно, особенно если вы хотите, чтобы пол был ровным.

Замена балки

До сих пор мы говорили только о ремонте балки или стропила.А как насчет того, когда нам нужно отремонтировать балку или подоконник. По большей части вы не можете сопоставить подоконник или балку, потому что вы не можете сопоставить поврежденную древесину. Это также связано с тем, что грузы опираются непосредственно на балку. Балки и подоконники следует заменять, если они гниют или повреждены термитами. Некоторые люди попытаются скрыть сгнившую доску, поместив перед ней или иногда даже под нее красивый обработанный кусок. Потом к нему приставят балки, как будто прогнившей балки не существует. По крайней мере, это плохая практика.По возможности гниющие балки следует заменять новыми деревянными. Я думаю, что когда люди сталкиваются с проблемами, они не думают нестандартно, как заменить поврежденные детали. Балки не обязательно должны быть пиломатериалами определенного размера. Они могут быть изготовлены из пиломатериалов или меньших элементов, склеенных или прибитых гвоздями, чтобы сформировать более крупный компонент.

А теперь посмотрим, что мы обнаружим в полевых условиях….

На этом снимке рамщик хорошо поработал, построив фермы, но с треском не смог прибить косынки.
