Водопроводные насосные станции

Преимущества

  • Различные варианты исполнения
  • Высокий уровень автоматизации
  • Быстрый монтаж и пусконаладка
  • Использование насосов любых производителей

Назначение


Водопроводные насосные станции (ВНС) предназначены для хозяйственно-питьевого, противопожарного и производственного водоснабжения, а также для нужд мелиорации. Модульные (или блочные) насосные станции применяются для 1-го, 2-го и последующих подъёмов воды, а также для повысительных и циркуляционных нужд при водоснабжении объектов различного назначения.


По степени обеспеченности подачи воды ВНС подразделяются на I, II и III категорию.


Виды блочно-модульных насосных станций:

  • надземная;
  • подземная;
  • совмещённая с РЧВ.


Уровень автоматизации и диспетчеризации модульных установок определяется техническим заданием заказчика. Система управления и диспетчеризации может обеспечивать полную автоматизацию с возможностью вывода информации в операторский пункт.

Технические характеристики










Характеристика

Исполнение блочно-модульных насосных станций

Надземное

Подземное

Совмещенное с РЧВ

Производительность, м3

до 200

до 80

до 80

Гидростатический напор, м

до 130

до 130

до 130

Длина, м

-

-

до 8,0

Ширина, м

до 2,4

-

-

Высота, м

до 2,6

до 2,6

-

Диаметр, м

-

до 2,2

до 2,2

Варианты исполнения


  • Надземная


  • Подземная


  • Совмещённая с РЧВ

ОПРОСНЫЙ ЛИСТ


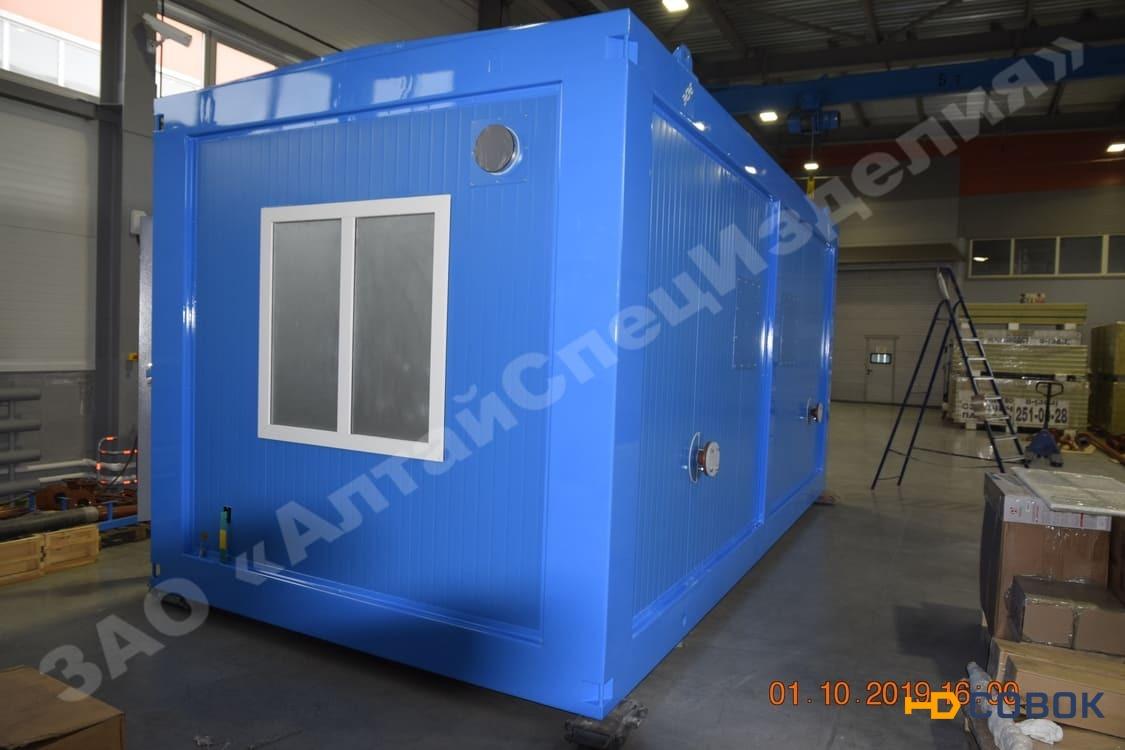

Надземные модульные насосные станции представляют собой контейнер с установленным внутри технологическим оборудованием.


Модуль водопроводной станции выполнен из стального каркаса, обшитого сэндвич-панелями с утеплителем из минеральной ваты и металлической дверью.


Стандартные элементы модуля:

  • Павильон;
  • Насосная установка;
  • Трубопроводы с запорно-регулирующей арматурой;
  • Шкаф управления;
  • Грузоподъёмное устройство;
  • Светильники;
  • Приборы отопления;
  • Вентиляционная система.


Повысительные водопроводные насосные станции, расположенные в городской черте, могут быть оформлены в соответствии с архитектурным обликом города.

ОПРОСНЫЙ ЛИСТ


Подземная модульная станция представляет собой цилиндрический корпус с насосным оборудованием, установленным внутри конструкции.


Вертикальная ёмкость модуля состоит из:

  • полиэтиленовой спиральновитой трубы с днищем;
  • подводящих и отводящих патрубков;
  • системы вентиляции;
  • горловины с крышкой люка;
  • элементов крепления.


Для обслуживания оборудования в корпусе предусмотрена лестница и площадка.


В подземном блоке установлен дренажный насос с автоматической откачкой воды в случае аварийной ситуации. Если вблизи расположена канализационная сеть, отвод воды из корпуса выполняется самотеком.




Стандартные элементы подземной станции:

  • Корпус;
  • Насосная установка;
  • Трубопроводы с запорно-регулирующей арматурой;
  • Лестница;
  • Площадка обслуживания;
  • Вентиляция;
  • Шкаф управления;
  • Освещение.

ОПРОСНЫЙ ЛИСТ


Блочно-модульная насосная станция с РЧВ представляет собой резервуар чистой воды, оснащенный насосами. Модульная установка поставляется с погружными (скважинными) или наружными насосами. В последнем варианте модуль содержит отдельную камеру внутри резервуара.


Горизонтальная цилиндрическая ёмкость ВНС состоит из:

  • полиэтиленовой спиральновитой трубы с устройством в ней боковых стенок,
  • подводящих и отводящих патрубков,
  • камерных перегородок,
  • системы вентиляции,
  • горловины с крышкой люка,
  • элементов крепления.


Защита насосов от сухого хода выполнена датчиками уровня, установленными в резервуаре.


Для предотвращения затопления камеры с насосами наружного исполнения предусмотрена дренажная система, которая автоматически откачивает воду. При наличии вблизи канализации отвод воды из камеры реализуется самотеком.

ВНС

с сухой установкой насосов

ВНС

с погружными насосами


Данное компактное решение востребовано при дефиците площади размещения отдельных сооружений.


Надземные и подземные блочные насосные станции оснащены системой освещения и вентиляцией.


Кабель питания в комплект поставки не входит.


Конструкция модульных станций позволяет в кратчайшие сроки выполнить строительно-монтажные и пуско-наладочные работы, а также существенно сократить расходы на строительство и эксплуатацию.

Документация


Водопроводные насосные станции соответствуют требованиям технического регламента Таможенного союза 010/2011 «О безопасности машин и оборудования», 004/2011 «О безопасности низковольтного оборудования» и 020/2011 «Электромагнитная совместимость».


Качество продукции подтверждено декларацией о соответствии (регистрационный номер ТС № RU Д-RU.PA01.B.62671 от 29.08.2017 года).

Документы

Опросный лист ВНС надземная
Размер:
2.4 Мб

Опросный лист ВНС подземная
Размер:
224 Кб

Опросный лист ВНС совмещенная с РЧВ
Размер:
989. 5 Кб

Каталог
Размер:
8.3 Мб

Декларация о соответствии ТУ ВНС
Размер:
214.3 Кб

Блочная насосная станция

Блочная насосная станция используется в тех случаях, когда сооружение стационарных насосных станций невозможно, а мобильные помпы не в состоянии выполнить необходимый объем работы. Мощности такой станции достаточно для того, чтобы справиться с большим объемом работы, а монтаж не требует специального здания.

Краткое описание блочной насосной станции

Насосная станция управляется командами с центральной станции управления. Насосы плавно включаются и выключаются в зависимости от потребления воды. В магистрали при этом поддерживается постоянное давление. Благодаря тому, что насосы работают попеременно, время их работы распределено равномерно. При поломке основного насоса автоматически подключается резервный насос. Каждый насос на входе и на выходе оснащен обратными клапанами. Поставляется блочная насосная станция с предустановленными регулировками, полностью готовая к эксплуатации.

Сферы применения блочной насосной станции

Использовать насосную станцию блочного типа рекомендуется в следующих ситуациях:

  • Обеспечение водоснабжения и водоотвода в сельской местности;
  • Обеспечение водоснабжения и водоотвода для потребностей горнодобывающей промышленности;
  • Отвод воды при затоплениях.

Комплектация блочной насосной станции

Блочная станция представляет собой блок-бокс, в котором установлено насосное оборудование. Контейнер утеплен и герметичен, так что блочная насосная станция может работать при любых погодных условиях. Корпус станции блочного типа при сборке присоединяется к опорной раме, в результате появляется возможность ее установки без фундамента, на любое твердое покрытие. Для подключения к системе используются фланцевые соединения.

В комплект насосной станции входит следующее оборудование:

  • насосный агрегат;
  • трубопроводы;
  • запорная арматура;
  • фильтры грубой очистки;
  • измерительные приборы;
  • пульт управления.

Для некоторых моделей насосных станций предусмотрено дополнительное оборудование.

Дополнительное оборудование для блочных насосных станций

Станция может быть укомплектована следующими дополнительными узлами:

  • гидроаккумулятор;
  • система сигнализации;
  • огнетушитель;
  • система освещения;
  • система вентиляции;
  • система отопления.

Эксплуатационные характеристики станции

Станция может быть установлена на любом твердом и ровном основании. Герметичность контейнера защищает оборудование от попадания внутрь пыли и влаги. Это позволяет использовать агрегат в течение всего года, при отрицательных температурах и в летнее время года. Для привода насосов в действие применяется двигатель внутреннего сгорания или электродвигатель. Для работы электродвигателя необходимо напряжение 380 В. Блочная насосная станция имеет низкий уровень шума и вибрации.

В блочной насосной станции может применяться три основных типа насосов — плунжерные, центробежные, дожимные.

Система автоматики блочной насосной станции обеспечивает:

  • равномерный износ насосного оборудования;
  • организацию бесперебойной работы;
  • контроль параметров;
  • отключение агрегата при аварийной ситуации;
  • плавную регулировку производительности насосов в зависимости от нагрузки;
  • защиту от пусковых перегрузок;
  • исключение гидроударов в напорных трубопроводах;
  • дистанционное управление.

Блочная насосная станция имеет следующие функциональные возможности:

  • экономичный режим работы;
  • автономная работа по программе;
  • удержание постоянного выходного давления;
  • круглосуточно стабильные условия водоразбора у потребителей;
  • защита оборудования от гидроударов;
  • защита насосов от сухого хода;
  • защита приводов от перегрузки;
  • нечувствительность к изменениям давления в обратном водопроводе;
  • возможность работы с водой низкого качества;
  • низкий уровень вибрации и шума;
  • учет расхода воды;
  • удобство осмотра состояния узлов;
  • высокая ремонтопригодность.

Преимущества блочных насосных станций

Основные преимущества использования блочных насосных станций:

  • мобильность и высокая заводская готовность;
  • быстрый монтаж станции и ввод в эксплуатацию;
  • гибкость в подборе оборудования, количества и размеров блоков;
  • автоматическое управление;
  • возможность автономного использования.

Использование блочных насосных станций обходится дешевле благодаря отсутствию этапов разработки и согласования проекта, быстрому монтажу.



Примечание: Заполните известные вам пункты

Дополнительные требования:

Введите цифры с картинки

Отправить опросный лист

Что такое канализационная насосная станция?

Время чтения: 3 минуты

Как функционируют канализационные системы

Канализационная система состоит из сети труб, по которым сточные воды доставляются из дома и предприятий в основную канализацию. Обычно сеть труб полагается на силу тяжести, чтобы отходы попадали в основную канализацию.

Однако в низменных районах, где основная канализация проходит выше, чем трубы бытовой канализации, сточные воды необходимо транспортировать в основную канализацию другим способом. Здесь на помощь приходят канализационные насосные станции.

Что такое канализационная насосная станция и как она работает?

Насосная станция состоит из большого резервуара, известного как мокрый колодец, который действует как приемник сточных вод из здания или группы зданий. Сточные воды от индивидуальных домов стекают в мокрый колодец.

Сточные воды будут оставаться в колодце, пока не достигнут заданного уровня. Как только он достигает этого уровня, срабатывает насос, который создает давление в сточных водах, так что они выходят из мокрого колодца вверх по склону к точке, где они входят в основную канализацию, или чтобы затем они могли попасть в основную канализацию под действием силы тяжести. .

Иллюстрация, показывающая дом с обычной гравитационной канализационной системой.

Когда вам нужна насосная станция?

  • Когда стоимость земляных работ для самотечного стока сточных вод превышает стоимость канализационной насосной станции.
  • Когда канализационная линия проходит через гребень.
  • Если цокольный этаж слишком низок, чтобы нечистоты текли самотеком.
  • Там, где не построена гравитационная система.

Преимущества канализационной насосной станции

  • Насосная станция обеспечивает удобство при установке канализационной системы и позволяет сократить расходы на строительство.
  • Насосные станции

  • оснащены системами удаленного мониторинга, которые информируют операторов.
  • Сточные воды перекачиваются автоматически без контакта с человеком, что исключает риск проблем со здоровьем.
  • Доступны насосы различных размеров для бытового и коммерческого применения.
  • Всасывание насосов часто делается широким для предотвращения блокировки.
  • Системы перекачки сточных вод оснащены сигнализацией, которая предупреждает вас о проблемах с системой. Это сводит к минимуму риск перелива сточных вод, поскольку вы быстро предупреждены.

Недостатки  канализационной насосной станции

  • Проектирование и монтаж должны выполняться экспертами, чтобы гарантировать надежность системы и ее соответствие назначению. Это требование к опыту означает, что это может быть дорогостоящим.
  • Несмотря на то, что насосные системы обычно не потребляют много энергии, все равно приходится платить за электроэнергию при чрезмерном использовании самотечной системы.
  • Могут возникнуть трудности с поиском запчастей для помпы. Этого можно избежать, заключив договор на техническое обслуживание с Pumping Solutions.
  • Накопление жира и смазки может снизить надежность.
  • Несмотря на то, что насосы выбираются таким образом, чтобы свести к минимуму риск засорения, вероятность возникновения засорения все же существует.

Дом с канализационной насосной станцией.

Большинство недостатков, таких как засоры, накопление жира и проблемы с деталями, можно устранить, обратившись в компанию, производящую насосы. Когда вы имеете дело с нами в Pumping Solutions, мы не торопимся, чтобы понять, как используется ваша канализационная насосная станция, прежде чем давать рекомендации. Это означает, что мы можем принять меры для борьбы с потенциальными проблемами, такими как накопление жира и закупорки.

Для получения дополнительной информации о канализационных насосных станциях или для организации опроса свяжитесь с командой Pumping Solutions. Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивно понятные решения для решения ваших проблем с водоснабжением и очисткой сточных вод.

Находите эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, как мы можем вам помочь!

Блог →
Наши услуги →

Свяжитесь с нами по вопросам насосных систем

Канализационные насосные станции | SSWM

30 мая 2019 г.

Автор/составитель:

Beat Stauffer (seecon international gmbh)

Dorothee Spuhler (seecon international gmbh)

Краткое изложение

Канализационные насосные станции (также называемые подъемными станциями) транспортировка самотёком. Сточные воды подаются и хранятся в герметичной подземной яме, широко известной как мокрый колодец. Когда уровень поднимается до заданной точки, запускается насос, который поднимает сточные воды вверх по системе труб под давлением, откуда они снова сбрасываются в гравитационный люк. Отсюда цикл начинается сначала, пока сточные воды не достигают пункта назначения – обычно очистных сооружений.

Преимущества

сточных вод можно автоматически накачать на более высокие высоты

Нет контакта со сточными водами

Недостатки

Очень дорогостоящий

Локальная доступность строительных материалов и запасных частей

Потребность Эксперт.

Выход

Черная вода, фекальный шлам, серая вода, коричневая вода, моча или желтая вода, фекалии, энергия

Черная вода, фекальный шлам, серая вода, коричневая вода, моча или желтая вода, фекалии

Введение

Информационный бюллетень Корпус блока

Насосные станции в системах сбора сточных вод, также называемые подъемными станциями, предназначены для перекачки неочищенных сточных вод, поступающих из подземных самотечных трубопроводов. Они используются для перемещения сточных вод на более высокие отметки. В целом потребность в канализационных насосных станциях возникает, когда (EESD 2003):

  • Существующая топография и требуемые минимальные уклоны канализации создают глубокие коллекторы, строительство которых сопряжено с высокими затратами. Сточные воды поднимаются, а затем транспортируются самотеком.
  • Подвалы слишком низкие для сброса сточных вод в основной коллектор.
  • Сточные воды необходимо отводить по гребню.
  • Сточные воды должны быть подняты, чтобы напор самотеком проходил через очистные сооружения.
  • Выпускные отверстия находятся ниже уровня принимающего водоема.
  • Существующая гравитационная система пока недоступна. Насосная станция позволит развиваться и расти в соответствии с применимым планом сообщества.



Основные принципы проектирования

Информационный бюллетень Корпус блока

Сточные воды подаются и хранятся в подземной яме, широко известной как мокрый колодец. Установлены электрические приборы для определения уровня сточных вод (и при необходимости включения сигнализации при возникновении технических неполадок). Когда уровень поднимается до заданной точки, запускается насос, который поднимает сточные воды вверх по системе труб под давлением (канализационная напорная магистраль или напорная магистраль), откуда они снова сбрасываются в гравитационный люк. Отсюда цикл начинается снова, пока сточные воды не достигают пункта назначения — обычно очистных сооружений (ВИКИПЕДИА, 2010). Чтобы узнать больше о канализационных системах, см. также обычные канализационные коллекторы, отдельные канализационные коллекторы или напорные канализационные коллекторы.

Канализационная насосная станция в Германии с насосным валом и электрическим блоком управления. Источник: MAW (2010 г.)

Насосы

Информационный бюллетень Корпус блока

Канализационные насосы почти всегда представляют собой центробежные насосы с односторонним всасыванием и открытыми рабочими колесами, специально разработанные с большим открытым проходом, чтобы избежать засорения (ВИКИПЕДИА, 2011 г. ). Распространенными проблемами являются заиление, накопление жира и засорение. Чтобы свести к минимуму заиление, когда маловероятно, что уступы будут самоочищаться, должна быть предусмотрена автоматическая система промывки и смешивания влажных колодцев. Скопление жира можно уменьшить, используя возможности ультразвуковой установки, установив переменный диапазон верхних уровней воды для запуска насоса, чтобы предотвратить образование кольца жира (UNITED UTILITIES 2006).

Подземная яма (мокрый колодец)

Информационный бюллетень Корпус блока

Объем мокрого колодца должен основываться на расчетном среднем расходе с временем заполнения не менее 30 минут между запуском гарантированной производительности и байпасом. Факторы, которые следует учитывать при определении размера (EESD 2003):

  • Объем, необходимый для работы насоса, основанный на рекомендациях производителя насоса по рабочему циклу.
  • Подходящие размеры для минимизации турбулентности.
  • Вертикальное разделение между точками управления насосами.
  • Высота канализационного входа.
  • Требуемая пропускная способность между уровнями тревоги, затоплением подвала и отметками перелива.
  • Количество, шаг и размер насосов. Пол влажного колодца должен иметь достаточный уклон к приемному бункеру, а горизонтальная площадь бункера должна быть сведена к минимуму.
  • Сведите к минимуму запуски и остановки насосов (уменьшив потребление энергии), избегая при этом длительного времени удержания, поскольку сточные воды в мокром колодце становятся септическими.



Соображения затрат

Информационный бюллетень Корпус блока

Насосная станция всегда сочетается с очистным сооружением (местным или полуцентрализованным) и/или канализационной системой. Это требует большого количества строительных материалов, электричества, технического обслуживания и, конечно же, профессионального проектирования. Кроме того, стоимость строительства и монтажа высока. Поэтому вся система является очень дорогой и не очень подходящей и неустойчивой в развивающихся странах.

Резервуар из стекловолокна для отдельных домохозяйств со встроенным насосом для сточных вод. Сточные воды перекачиваются в городскую канализацию или на очистные сооружения. Источник: FTM (2010 г.)

Эксплуатация и обслуживание

Информационный бюллетень Корпус блока

Система в основном контролируется компьютером или электронными средствами. Датчики проверяют уровень сточных вод в мокрых колодцах и включают/выключают насосы. Насосы и их блок контроля должны периодически обслуживаться поставщиком.

Аспекты здоровья

Информационный бюллетень Корпус блока

Технология канализационных систем в целом обеспечивает высокий уровень гигиены и комфорта. Если канализация транспортируется в закрытой системе и способна без проблем и без непосредственного участия рабочих транспортировать большие высоты, это делает ее еще более безопасной. Следует избегать переполнения мокрых колодцев, и важно, чтобы в конце каждой канализационной системы имелись очистные сооружения.

С одного взгляда

Информационный бюллетень Корпус блока

Принцип работы

Сточные воды подаются и хранятся в герметичной подземной яме, широко известной как мокрый колодец. Когда уровень поднимается до заданной точки, запускается насос, который поднимает сточные воды вверх по системе труб под давлением, откуда они снова сбрасываются в гравитационный люк.

Мощность/достаточность

Особенно подходит для плотных городских районов с перепадом высот в топографии.

Производительность

Большие объемы ила можно транспортировать на возвышенности в закрытой системе.

Затраты

Капитальные затраты на всю канализационную систему, включая насосные станции, очень высоки.

Совместимость с самопомощью

Требуется экспертный надзор за проектированием и строительством. Возможна постройка из местных материалов.

O&M

Система в основном контролируется компьютером или электронными средствами. Датчики проверяют уровень сточных вод в мокрых колодцах и включают/выключают насосы. Насосы и их блок контроля должны периодически обслуживаться поставщиком.

Надежность

Если в хорошем состоянии и построен, высокий.

Основная сила

Сточные воды могут автоматически перекачиваться на возвышенности. Нет необходимости в контакте со сточными водами.



Основное слабое место

Требует профессионального проектирования, технического обслуживания и эксплуатации, а капитальные затраты очень высоки; требует власти.

Применение

Насосные станции становятся необходимыми, когда сточные воды должны быть подняты из нижней части в более высокую. Следовательно, необходима хорошо сконструированная система трубопроводов (например, обычная канализационная система) и очистные сооружения, где сточные воды могут очищаться должным образом. Кроме того, строительные материалы и запасные части дороги, и их может быть трудно приобрести на месте.

Медиа PPT

Канализационные системы PPT

Ссылки на библиотеки

Руководство по проектным спецификациям и требованиям. Обновлено 2010 г.

Помимо прочего, имеется много информации о системе сбора сточных вод в лондонском Сити (Онтарио-Канада). Будут ситуации, характерные для конкретных площадок, когда проектирование будет отклоняться от этих практик, поскольку это невозможно, и городские власти не намерены предвидеть каждую ситуацию.

ЕСУР
(2003):

Руководство по спецификациям и требованиям к дизайну. Обновлено 2010.

4 КНС.

Лондон, Онтарио (Канада):

Департамент экологических и инженерных услуг (EESD)

URL-адрес
[Дата обращения: 30.05.2019]

Насосные станции

FTM
(2010):

Насосные станции.

Окленд:

Fiberglass Tanks & Manufacturing Ltd. [Дата обращения: 03.03.2011]

Anlagen zur Abwasserbeseitigung

МАВ
(2010):

Anlagen zur Abwasserbeseitigung.

Дилленбург:

Maschinen und Anlagen für die Wasserwirtschaft GmbH (MAW). [Дата обращения: 03.03.2011]

Язык: испанский

Канализация для внедрения, 6-е издание Руководства United Utilities Насосные станции для принятия

Этот документ предназначен для информирования разработчиков о конкретных требованиях United Utilities в отношении насосных станций. Все важные моменты канализационной насосной станции описаны в кратких абзацах.

ОБЪЕДИНЕННЫЕ УТИЛИТЫ
(2006):

Канализация для принятия, 6-е издание Руководства United Utilities. Насосные станции для принятия.

Уоррингтон:

ООО «Объединенная коммунальная группа». [Дата обращения: 03.03.2011]

PDF

Насосная станция

ВИКИПЕДИЯ
(2011):

Насосная станция.

URL-адрес
[Дата обращения: 03.03.2011]

Дополнительная литература

Руководство по проектным спецификациям и требованиям. Обновлено 2010 г.

Помимо прочего, имеется много информации о системе сбора сточных вод в лондонском Сити (Онтарио-Канада). Будут ситуации, характерные для конкретных площадок, когда проектирование будет отклоняться от этих практик, поскольку это невозможно, и городские власти не намерены предвидеть каждую ситуацию.

ЕСУР
(2003):

Руководство по спецификациям и требованиям к дизайну. Обновлено 2010.

4 КНС.

Лондон, Онтарио (Канада):

Департамент экологических и инженерных услуг (EESD)

URL-адрес
[Дата обращения: 30.05.2019]

Канализационные трубы для внедрения, 6-е издание Руководства United Utilities Насосные станции для принятия

Этот документ предназначен для информирования разработчиков о конкретных требованиях United Utilities в отношении насосных станций. Все важные моменты канализационной насосной станции описаны в кратких абзацах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
