Стойки для крыши. Виды и материал. Прогоны и применения

В устройстве стропильной системы внимание обращается на многообразие составных частей. И к ним относятся такие обязательные элементы конструкции, какими являются опорные стойки для крыши, устанавливаемые совместно с продольными прогонами. Поэтому характеристики и способы крепления этих составляющих стропильной системы удобнее рассматривать в связке.

Прогоны в виде опорных балок из бруса относятся к основным элементам стропильной конструкции. Они располагаются вдоль чердачного перекрытия и предназначаются для передачи вертикальных нагрузок, обусловленных весом ее элементов. Прогонные брусья наряду с коньком опираются своими концами на стойки для крыши.

Важность стоек трудно переоценить, поскольку они определяют надежность и долговечность всей стропильной системы в целом. Благодаря этим элементам давление от кровли со снежными массами, а также ветровые нагрузки передаются на лежни и распределяются равномерно по несущим составляющим возводимого здания.

При значительных габаритах строения с увеличением расстояния между прогонами конструкцию приходится усиливать с помощью подкосов и ригелей. В состав подкосных узлов также входят небольшие стойки (они несколько короче основных элементов).

Виды стоек в системе стропил

В зависимости от места установки и своего функционального назначения эти элементы подразделяются на следующие виды:

1. Опорные стойки для крыши под коньковый брус.
2. Опоры под боковые прогоны.
3. Стойки подкосов.

Из названия этих элементов конструкции сразу видно, какую функцию они выполняют в обустраиваемой на крыше дома системе. Вторая и третья разновидность стоек устанавливаются в конструкциях с висячими стропилами.

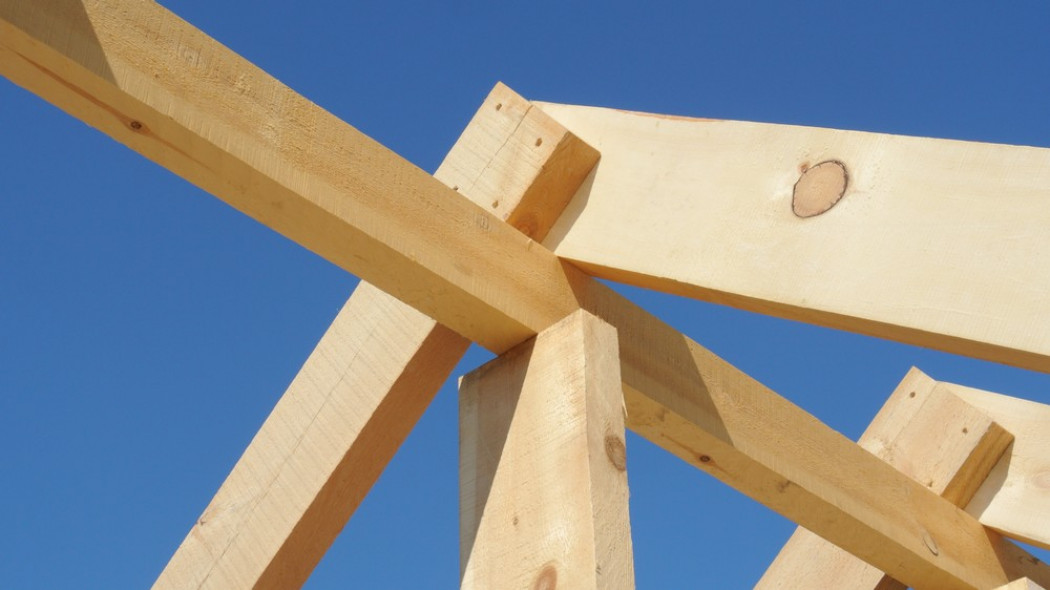

Опорные элементы под коньковый прогон применяются только в стропильных системах наслонного типа. В случае, когда под кровлей делается мансарда, боковые стойки, подпирающие промежуточные прогоны (подбалки), одновременно используются в качестве каркаса для стен помещения.

Требования к материалу

Для изготовления стоек должен применяться только качественный древесный материал хвойных пород, удовлетворяющий следующим требованиям:

• Заготовки бруса из ели, сосны или лиственницы должны быть хорошо просушены в условиях, оговариваемых ГОСТом на эти изделия.
• Недопустимо наличие на брусьях следов посинения, гнили и поражения древесными насекомыми.
• Стойки для крыши должны иметь одинаковое сечение по всей длине брусовой заготовки.
• Они изготавливаются только из высококачественного материала (не хуже 2-го сорта).

На брусовых заготовках для стоек не должно быть сучков (наличие на них глубоких трещин также недопустимо).

Предельная влажность отобранной для этих целей древесины не должна превышать 15-18%.

Эксплуатационные характеристики и размеры материала для стоек

Техническими нормативами задаются предельные нагрузки на стройматериалы при их эксплуатации в составе стропильной системы. Они учитывают возможность растяжения, сжатия и скручивания древесины при влажности не более 15%. Эти характеристики обязательно учитываются проектировщиками кровельных конструкций.

Специалисты при проектировании руководствуются данными, приводимыми в таблицах для различных сортов древесины. Так, для сосны предельная нагрузка на сжатие (сопротивление древесины вдоль волокон) должна соответствовать значению 350 кГ/см². А тот же показатель для лиственницы составит уже 400 кГ/см². Максимальное значение этот параметр достигает для дуба (он равен 450 кГ/см²).

Для соблюдения всех условий необходимо правильно подбирать сечение бруса, используемого при изготовлении стойки для крыши. Оптимальный типоразмер этого элемента конструкции выбирается в зависимости от действующих на опоры нагрузок и варьируется в пределах от 100х150 мм до 150х150 мм. Длина опорных стоек зависит от их функционального назначения и определяется согласно расчетным данным, приводимым в техническом проекте.

Особенности монтажа и наращивания стоек

Перед установкой и во время монтажа деревянных стоек на основе бруса особое внимание уделяется следующим моментам:

• Готовые к использованию заготовки должны быть хорошо просушены.
• Не допускается, чтобы на них имелись следы деформации или «скручивания».
• Нагрузка на опорные стойки для крыши должна направляться вдоль волокон.
• При сращивании этих элементов одним из известных методов следует стремиться к предельно прочному сопряжению отдельных составляющих.
• Зазоры в местах сочленения не должны превышать 1 мм.

Такой же точности сопряжения необходимо добиваться и при соединении стоек с прогонными брусьями или лежнями. Требования распространяются на все виды опорных элементов, применяемых в стропильной системе.

Использование стоек в прогонах с подбалками

Под подбалками понимаются короткие брусья заданного сечения, укладываемые на стойки в зонах стыковки прогонов. Они обеспечивают поддержку для балок, на основе которых монтируется многопролетная конструкция. Используется в виде брусьев определенного сечения, устанавливаемых в следующих местах:

• В элементах перекрытий.
• В системе наслонных стропил.
• При изготовлении каркаса для стен чердачного помещения.

На паре крайних стоек укладывать подбалки не рекомендуется, поскольку на них действуют «проворачивающие» нагрузки при изгибе самого прогона.

При значительной длине пролетов количество подбалок и стоек может быть увеличено, что обеспечит равномерное распределение нагрузок на опорные брусья.

Особенности применения стоек в прогонах с подкосами

При обустройстве стропильных систем двухскатных кровель нередко применяются прогоны с подкосами. Подкосные балки и стойки необходимы для обеспечения равномерности распределения нагрузки на сами прогоны.

Стойки для крыши обычно востребованы в подкосно-балочных системах. Они используются с целью уменьшения длины пролетов и повышения устойчивости конструкции в продольном направлении. Такое устройство стропильных систем нередко применяется в строениях павильонного типа и в деревянных жилых домах.

Верхние части подкосов крепятся на расстоянии примерно в одну треть от края балки прогона и подсоединяются к ней под углом примерно 30-45 градусов. Их нижние концы соединяются с лежнем при наслонных стропилах или упираются в стойку в подкосно-балочной системе. Между собой все эти элементы крепятся с помощью металлических скоб подходящего размера.

Стойки в зданиях с разделенным пространством

Особый случай – двухскатные кровли, обустраиваемые в зданиях с дополнительной продольной стеной (она обычно располагается посередине). В этом случае под общим коньковым брусом делается центральный прогон, своими концами опирающийся на стойки для крыши. Они устанавливаются на уложенный прямо под коньком лежень из бруса подходящего размера.

Если в здании согласно проекту должно быть две продольные разгораживающие стены – делается соответствующее количество прогонов по таким же стойкам, как и в первом случае. Этот вариант возможен в кирпичных зданиях с несущими стенами, между которыми имеются внутренние перегородки из кирпича толщиной не менее 380-420 мм.

При длинах монтируемых прогонных пролетов, превышающих 4,5 м, ригель изготавливается по стандарту, подходящему для консольно-балочной системы с несколькими пролетами. Обеспечить требуемую жесткость такой конструкции удается в случае, если в продольном направлении между стойками через каждые 3-4,5 метра обустраивать перекрестные связки из толстых досок.

Особенности крепления элементов к стойкам стропильной конструкции

Различные элементы стропильной системы любого строения крепятся к входящим в ее состав стойкам несколькими способами. Выбор конкретного варианта фиксации зависит от вида присоединяемой составляющей и места ее расположения. Далее рассматриваются самые распространенные типы сочленений, характерные для большинства стропильных конструкций.

Брусья прогонов различного типа крепятся к стойкам посредством стальных стержней, забиваемых в заранее подготовленные отверстия. Подкосы присоединяются к прогонам и к тем же стойкам с помощью специальных лобовых врубок, закрепляемых для надежности металлическими скобами.

Нижние концы подкосов располагаются таким образом, чтобы они упирались в лежни при наслонной системе стропил. В подкосно-блочных конструкциях выбирается метод соединения с помощью тех же лобовых врубок. После их формирования крепление дополнительно усиливается скобами или специальными стальными накладками. Образующиеся при монтаже стыки прогонов обязательно располагают над стойками или в пролете на заложенном в проекте расстоянии.

Похожие темы:

• Стропильные ноги. Виды и применение. Материал и крепление
• Мауэрлат. Виды и применение. Размеры и крепление. Особенности
• Обрешетка крыши. Виды и материал. Монтаж и особенности

системы стропил для крыши – «Новые ключи»

Система стропил — это опорный несущий каркас для кровли. Именно поэтому он должен быть надежным, так как долговечность всего строение напрямую зависит от качества материала, из которого изготовлены элементы системы, и профессионализм ее сборки.

Стропила своими руками вполне возможно изготовить и установить, имея рядом мастера, который не уже раз занимался подобным делом. Не имея опыта в этой работе и надежного советчика, браться самому опасно — лучше доверить это мероприятие бригаде квалифицированных мастеров. Однако, если все-таки решено попробовать свои силы, то подойти к изготовлению и установке всех деталей системы нужно со всей ответственностью и осторожностью, так как работа не только сложная, но и достаточно опасная.

Требования к стропилам

Для того чтобы вся системы крыши дома прослужила долгую службу, для изготовления ее элементов выбирается просушенная древесина хвойных пород. Для стропил нужен брус, имеющий размер 100÷150 × 50÷60 мм.

Древесина хвойных пород — легкая по весу, что благоприятно для всей постройки дома, так как тяжелая стропильная система, создавая большое давление на стены, может привести к их повреждению и разрушению.

Еще одним плюсом хвойного материала для строительства основы под кровлю является высокий процент смолистости в его структуре, а значит — повышенная способность противостоять атмосферной влаге.

Материал для изготовления элементов стропильной системы должен отвечать некоторым требованиям, которые напрямую влияют на долговечность всей конструкции:

Древесина для монтажа системы стропил должна быть вылежанной, что исключит риск ее деформации в конструкции.

Влажность древесины должна составлять не более 2—2,5%.

Если устраивается висячая стропильная система, то для затяжек и самих стропил обязательно берут древесину исключительно первого сорта. При возведении наслонной системы подойдет и второй сорт материала. Для подпорных элементов — стоек и подкосов, можно использовать и третий сорт древесины, однако, стараясь выбирать при этом сырье, на котором минимальное количество сучков.

Точную толщину заготовок подбирают в зависимости от веса выбранного кровельного материала и от погодных условий в данном регионе. Особенно это касается максимальной толщины снежного покрова в зимний период. Например, для средней полосы российских регионов, необходимо рассчитывать нагрузку на 1 кв.м. крыши в 180÷200 кг. Кроме этого, параметры стропильных ног зависят от общих размеров стропильной системы и ее уклона.

Перед установкой системы древесина должна подвергнуться антигрибковой и противопожарной обработке. При установке конструкции нужно знать и виды нагрузок, которым подвергается вся система крыши — они также учитываются при выборе параметров стропил и монтаже конструкции.

• Временные нагрузки — это вес человека при ремонтных работах крыши, снегового покрова зимой и сила порывов ветра.
• Постоянная нагрузка — это вес кровельных, утеплительных и изоляционных материалов.
• К особым видам нагрузок относится сейсмическое воздействие, если строение находится в сейсмоопасных регионах.

Общая конструкция стропильной системы

Самая распространенная стропильная система имеет форму треугольника и предназначена для обустройства двускатной крыши. Она включает в себя несколько треугольных элементов, состоящих из двух стропильных ног и вспомогательных подпорок, и стяжек. Каждая такая треугольная конструкция и называется стропилом. Треугольные элементы системы расположены на определенном расстоянии друг от друга, и чаще всего оно составляет от 50 до 80 см.

Эта форма стала традиционной, так как создает лучшую жесткость и надежность конструкции. Она может заканчиваться на уровне стен или быть продолжена для устройства свесов, которые могут иметь длину 40 и более сантиметров. Иногда стропила, заканчивающиеся на стенах, наращивают дополнительными брусками — «кобылками».

Итак, как говорилось выше, стропила — одна треугольная секция, включающая в себя:

• Две стропильные ноги, соединенные на коньковом брусе, или без его применения, непосредственно одна к другой.
• Подкосы или подстропильные ноги — это распорки, которые поддерживают стропильную ногу и облегчают нагрузку, выпадающую на нее. Они упираются в лежень и закрепляются к нему.
• Стойки или вертикальные опоры, состоящие из брусков. Они так же, как и распорки, подпирают стропильную ногу, но ближе к центру треугольника. Стойка устанавливается на лежень.
• Ригель — это доска, которая скрепляет две стропильных ноги.
• Схватка — это два ригеля, закрепленных с обеих сторон стропильной ноги. Она выполняет ту же задачу, что и ригель — дает жесткость конструкции.
• Бабки — это вертикальный брусок, который является подпорным и устанавливается в середине треугольника, упираясь в балку перекрытия и поддерживая конек. Эту деталь применяют в висячих системах стропил.
• Прогон — им соединяются отдельные стропила в общую систему. Они располагаются параллельно стене.
• Затяжки — это балки перекрытия, которые соединяют стропильные ноги, замыкая треугольник стропила.
• Мауэрлат – мощный брус, установленный на верхнем торце стеновой конструкции, к которому впоследствии крепятся элементы стропильной системы.
• Существует три вида стропильных систем — это наслонная, висячая и комбинированная, т.е. включающая в себя элементы как одной, так и другой.

Висячая система стропил

Система висячих стропил используется для перекрытия строений без внутренних капитальных стен. Стропильные ноги укладываются на мауэрлат, закрепленный на несущих стенах.

Так как на такую систему выпадает большая нагрузка, которая передается на несущие стены, для снятия этого напряжения и используются такие дополнительные элементы:

• Затяжка, выполняющая одновременно роль балки перекрытия. Она может быть использована при пролете до 6 метров. Если же пролет больше, то ее приподнимают выше по стропильной ноге, а в нижней части замыкают треугольник еще и балкой перекрытия.
• Бабка, подпирающая конек, устанавливается обязательно, если пролет между несущими стенами составляет больше восьми метров.
• Подкосы, идущие от бабки под углом и поддерживающие стропильные ноги.
• Подмога, которая усиливает стропильную ногу.
• Коньковый брус в этой системе обязателен.
• Все элементы скрепляются между собой металлическими уголками, скобами или скручиваются винтами.

Наслонная система стропил

Наслонная система более устойчивая и надежная, благодаря дополнительным опорам в виде капитальных перегородок внутри строения. Наличие их дает возможность сделать в чердачном помещении дополнительную комнату. При принятии такого решения стойки в стропильной системе устанавливаются ближе к несущим стенам, освобождая пространство.

В этой системе стропильные ноги устанавливают на мауэрлат, который закрепляют к боковым несущим стенам. Для надежности установки, в стропильных ногах выпиливаются специальные пазы, и элементы скрепляются между собой скобами. Коньковый брус в этой системе желателен в том случае, если между несущими стенами образуется большой пролет, а на чердаке запланировано устроить жилое помещение. То же самое относится и к затяжкам, которые в этом случае закрепляют на уровне потолка будущей комнаты.

Нужно знать также и то, что мауэрлат должен быть очень надежно закреплен к стене штырями, уходящими вглубь стены на 350÷400 мм, так как на него выпадает большая весовая и динамическая нагрузка от всей стропильной системы. Если предполагается, что капитальные стены строения могут дать небольшую усадку, то нижние части стропил крепятся к мауэрлату скользящими креплениями, дающими возможность элементу принять нужное положение, не принеся вреда ни стенам, ни всей стропильной системе.
