Столбы для электричества: разновидности, монтаж

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Еще некоторое время назад, когда линии электропередач только прокладывались, использовались только деревянные столбы для электричества. С течением времени и развитием промышленности деревянные столбы ЛЭП стали сменять железные и железобетонные. Какие виды материалов для линий электропередач используют сегодня?

Виды электрических столбов

Сегодня можно встретить столбы линий электропередач из:

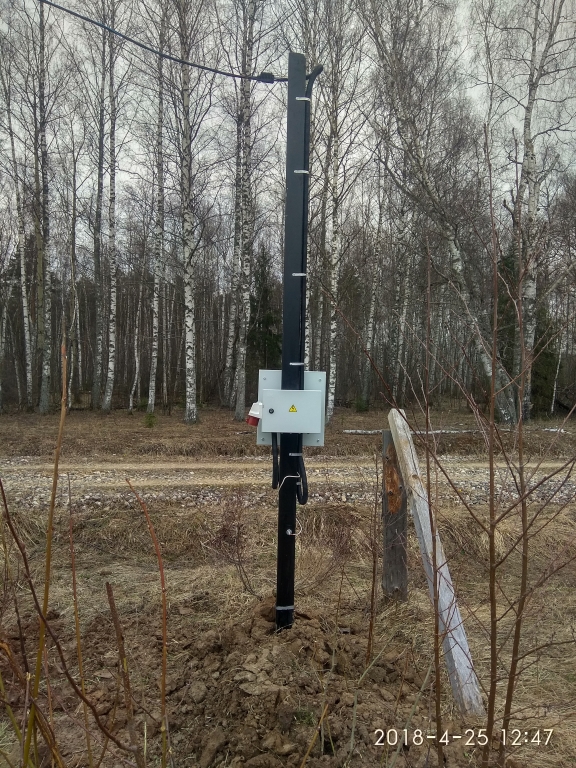

Металлическая опора

• железобетона;

Железобетонная опора

Деревянная самодельная опора

Металлические опоры чаще всего используются для высоковольтных линий, потому что только металлическая конструкция может выдержать огромный вес проводов и изоляторов.

Железобетонные столбы чаще всего встречаются на влажной и мягкой почве, где металл подвергается коррозии, а дерево попросту гниет.

Деревянные опоры самые дешевые по сравнению с остальными видами, да и установка их гораздо проще, установить такой столб можно не прибегая к помощи специальной техники и специалистов.

Преимущества деревянных столбов для линий электропередач

1. Самый большой плюс деревянных опор – это сравнительно низкая стоимость по сравнению с другими видами;
2. Доставлять на место установки гораздо легче, специальным транспортом можно доставить сразу несколько десятков столбов;
3. Деревянным столбам нет равных в сейсмоактивных зонах, достать там их гораздо проще;
4. Не подвержены смещению порывами ветра;
5. Небольшой вес столбов позволяет им выдерживать большой вес проводов;
6. Деревянные столбы являются диэлектриками, поэтому гораздо безопаснее своих металлических и железобетонных «собратьев» даже в случае разрушения изоляционного слоя проводов;
7. Срок службы деревянного столба – не меньше сорока лет, а остальные виды столбов едва выдерживают 35.

Деревянная опора ЛЭП

Какими бывают деревянные столбы

Самые распространенные породы, из которых изготавливают столбы электропередач – это хвойные (ель, сосна, пихта). Смола, выделяемая такими породами, является отличным природным консервантом и антисептиком, позволяющим сохранить столб крепким многие годы.

Деревянные столбы

Столбы изготавливаются из оцилиндрованных бревен, поэтому поверхность их ровная, без коры.

Важно! При изготовлении бревен для опор линий электропередач проводится специальная обработка с целью увеличения срока службы столба.

Для пропитки используется креозотовое или сланцевое масло, а также различные смеси, содержащие хром, медь и мышьяк. Наиболее эффективно впитывают антисептики сосновые бревна.

После обработки столбы можно устанавливать непосредственно в землю, без предварительной обработки, но все же можно перед тем, как начать установку, закрыть торцы специальной крышкой или нанести защитную пасту.

Установка деревянных столбов

Любую опору, будь то столбик для забора или электрический столб, необходимо основательно укрепить в земле, для чего нам понадобится раствор цемента. Рассмотрим, как устанавливать деревянный электрический столб своими руками.

Следуя зарубежному опыту, для линий электропередач с напряжением, не превышающим 10 киловатт, лучше всего устанавливать именно пропитанные деревянные опоры.

1. Размечать территорию не нужно, если столб будет в единичном экземпляре, можно просто «на глазок» высчитать место и снять верхний слой грунта, не глубже 20 сантиметров.
2. Бурим отверстие. Для этого можно использовать коловорот или садовый бур. Глубина отверстия должна быть не менее двух метров, а диаметр – шире столба на 20 -25 сантиметров.
3. Устанавливаем столб в отверстие на всю глубину в строго вертикальном положении (проверяем вертикальным уровнем).
4. Удерживая столб (без помощников тут не обойтись), укладываем вокруг столба обвязку из арматурной сетки.
5. Заливаем бетоном.
6. Теперь нужно неделю подождать, пока бетон застынет, проверяя каждый день, чтобы столб не покосился.

Есть вариант установки столба без бетонирования, но он гораздо сложнее, ведь каждые 20 сантиметров отверстия при засыпании нужно тщательно утрамбовывать, процесс этот требует немалого труда и времени.

Засыпать лунки без бетонирования следует щебнем или гравием, что заставит потратиться дополнительно на покупку и доставку, которая стоит в несколько раз дороже самого щебня.

Важно! Пока бетон не «схватился», можно сделать для столба подпорки, чтобы он не начал накреняться. Для этого можно с трех сторон натянуть арматурную или стальную проволоку, закрепленную к металлическим колышкам, вбитым в землю.

Что делать, если нет возможности обработать дерево антисептиком или купить готовое?

Если столб для линий электропередач вы заготавливаете самостоятельно, то пропитать его антисептиком в достаточной мере у вас не получится. Тогда есть выход такой – установить деревянный столб на железобетонной приставке.

В качестве приставок используются столбики из железобетона длиной 3,25 и 4,25 метра. Для низкого напряжения вполне достаточно будет установить столбик высотой 3,25 метра.

Заглубление приставки в почву, а также бетонирование проводится по той же схеме, что приведена выше.

После затвердевания бетона можно крепить деревянный столб на приставку. Для этого нам понадобятся бандажи из оцинкованной стальной проволоки толщиной 4 мм (если проволока не оцинкованная, то толщина ее должна быть не менее 6 мм).

Деревянный столб плотно прижимается к специальной выемке на приставке, а на самом столбе необходимо сделать зазоры под бандажи (не более 4 мм).

Крепление деревянного столба к приставке

Установка металлических опор ЛЭП

Установка и доставка СТОЛБОВ для электричества на дачу — цена

Каждый человек не представляет своей жизни без электричества. Ведь без него мы не могли бы пользоваться ни любимыми компьютерами или планшетами, стирать бы пришлось руками, а не в машинке, и сразу съедать все купленные продукты, потому сто холодильник не работал бы. Жить бы пришлось безо всяких электрических приборов и без света. Поэтому обеспечение электроснабжения – одно из главных вопросов каждого человека, имеющего свой участок, а для этого нужно установить столб для электричества.

Установкой столбов для электричества должны бесплатно заниматься государственные организации, но к сожалению, ждать этого приходится долгое время. Тогда лучше самому заняться этим вопросом, хоть и придется платить за это.

В зависимости от погодных условий и мощности линии, можно определить, сколько и каких столбов под провода на участке нужно поставить.

Различают следующие виды столбов:

• Металлические. Это самый дорогой из видов столбов. Чаще всего применяется при прокладывании высоковольтных линий.
• Железобетонные. Эти столбы отличаются своей надежностью и соответственной, не очень значительной, ценой. Поэтому они более востребованы среди покупателей.
• Деревянные. Такой столб имеет самую низкую цену, чем и привлекает покупателей. Минусом таких опор является то, что они имеют недолгий срок службы.

В целом стоимость на столбы зависит и от количества их при покупке. Чем больше их покупать, тем ниже будет цена за единицу товара.

Наша организация «ТД ЭЛПРО» предоставляет услуги установки столбов по доступной цене. Также наши специалисты с радостью проконсультируют по вопросам выбора и монтажа столбов.

Установка столбов включает в себя несколько этапов. Первым делом, на место, где будут эти конструкции устанавливаться, нужно доставить опоры, необходимые для выполнения этой работы. Следующий этап — нужно выбурить ямы под столбы и установить вертикально.  То есть обязательно грунт на участке должен быть подготовлен. Для этого нужно снять верхний слой почвы и убрать все корни. Что касательно бурения, то это можно сделать при помощи техники или вручную лопатой. Главное, чтобы углубления было глубиной не меньше, чем промерзает почва. В эти ямы будут устанавливаться анкеры, которые выполняют функцию удержания почвы в холодные времена года. И последним этапом является уже непосредственная прокладка кабеля и подключение электроэнергии.

Такую важную работу лучше выполнять только специалистам, поскольку именно они сделают это правильно. И главное – это очень опасный процесс. При монтажных работах первым делом нужно установить траверс, обработанный средством от коррозии. Именно по нему будут протягиваться кабели. Потом устанавливаются хомуты и изоляторы, и после этого только натягивается кабель.

Наша компания «ТД ЭЛПРО» также занимается доставкой столбов. Мы уже не один год успешно работаем на рынке производителей столбов для электричества на дачу или другие участки.  О нас оставляют только положительные отзывы. Все сотрудники нашей организации проходят тщательную проверку на профпригодность и аттестацию. Так как мы сами производим продаваемую нами продукцию, то цены у нас доступные. Купить столбы под провода будет дешевле, чем у посредников. Мы работаем и стараемся для заказчиков. Поэтому главное для «ТД ЭЛПРО» — довольный каждый клиент и качеством купившей у нас продукции, и качеством выполненной работы. Ведь для нашей организации каждое изготовленное нами изделие – это качество, надежность и безопасность. Звоните нам уже сегодня, мы ждем ваши заказы.

ООО «ТД ЭЛПРО»

Юридический адрес: 394008, г. Воронеж, ул. Азовская 2-Б

Фактический адрес: 394008, г. Воронеж, ул. Азовская 2-Б

? +7 473 300 36 54

? 8 800 707 44 36

Как установить электрический столб на участке

Разберем порядок действий, если возникла необходимость установить электрический столб на участке для подключения дома (дачи, в дальнейшем будем называть объекта) к электропитанию. Во-первых, необходимо обращение в организацию, осуществляющую электроснабжение данного населенного пункта. Перед этим нужно узнать перечень документов, которые необходимо представить (в зависимости от региона, условий, это перечень может отличаться).

Что вы узнаете

Если обращение оформлено правильно и принято положительное решение, то собственник объекта получает технические условия. В них указаны все технические работы, которые обязательны для подключения. В том числе, в техусловиях прописываются все необходимые параметры для установки промежуточной опоры, если в таковой имеется надобность. Это точное место размещения, высота и прочие детали, которые строго обязательны к исполнению.

Только после получения Технических условий, можно приступать непосредственно к работам. Как правило, в электроснабжающей организации могут порекомендовать специализированную организацию, выполняющую подобные услуги. Но далеко не всех устраивают расценки подобных работ. Если вы решили устанавливать электрический столб самостоятельно, то делать это следует с соблюдением всех действующих норм и правил.

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.

Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

• Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
• Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
• Деревянный электрический столб вполне по силам изготовить своими руками.
• Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Если вы намерены своими руками выполнить разводку электричества в каркасном доме, ознакомьтесь с этой статьей!

Электрический столб: требования к монтажу

Прежде чем устанавливать столб для электричества, ознакомимся с существующими нормами и правилами:

• столб должен располагаться так, чтобы неизолированные провода на опоре находились от окон, балкона или лоджии на расстоянии не менее 150 см, для самонесущего изолированного провода (СИП) эти требования такие же.
• на ответвлении ко вводу в объект незащищенный провод не может располагаться ниже 275 см от земли, а СИП — 250 см.
• если ЛЭП расположена над дорогой, то располагаться она должна не менее чем на 600 сантиметрах. Над непроезжей частью возможно расположение не менее 350 см.
• электрический столб, на котором будут монтироваться электропровода, должен быть негорючим. С бетонной и железобетонной конструкцией проще, а вот изготовленный из ствола дерева предварительно пропитывается специальной пропиткой, не допускающей горения.
• если применяются незащищенные провода, то они должны располагаться не менее, чем в 100 см от любого трубопровода. Для изолированных такого ограничения нет.
• на электрический столб монтируются диэлектрические (стеклянные или керамические) изоляторы.

Схема требований по соблюдению норм расстояний от проводов приведена на рисунке.

Технология установки деревянного электрического столба

1. Определяется местоположение опоры в строгом соответствии с техусловиями.
2. Тщательно очищается место от мусора, корней деревьев, выравнивается.
3. Пробуривается или вырывается яма под столб. При этом глубина должна быть не менее полутора метров. Но если глубина промерзания грунта зимой больше, то яма готовится большей глубины. Яму можно выкопать вручную или использовать электрический бур.
4. Деревянный электрический столб может устанавливаться не только непосредственно в грунт, но и с бетонным пасынком. Если столб устанавливается без бетонного пасынка, то нижняя часть та, что будет в грунте, обрабатывается битумом или креозотом. В случае установки с пасынком, его прочно прикрепляют к деревянной опоре до начала установки.
5. Столб устанавливается в яму, выравнивается по гидроуровню и засыпается щебнем с тщательной трамбовкой. Для лучшей фиксации опоры её можно залить бетоном.

Способы монтажа проводки к объекту

1. Подведение с помощью голого алюминиевого провода.
2. С использованием медного или алюминиевого кабеля.
3. Использовать самонесущий изолированный провод (СИП). Этот современный материал имеет несомненные преимущества перед представленными выше. Он надежен и безопасен.

Вы ознакомились с правилами и технологией установки деревянной опоры для электричества. Монтаж самой линии, ввода в дом или дачу все-таки лучше поручить специалисту.

А вы устанавливали себе столбы электрические себе на участке?

Автор статьи: Галина Степанова

Люблю узнавать что-то новое, общаться с людьми. Ведь каждый человек — это целый мир. В статьи вкладываю свои знания и мысли. Надеюсь, что мои статьи будут полезны. Очень хотела бы узнать мнение читателей по темам публикаций. Возможно, у кого-то другая точка зрения.

Бетонный столб для электросетей: установка, монтаж и контроль

Сегодня человечество не представляет существования без электричества. Бесперебойная подача электроэнергии в каждое помещение зависит от грамотной прокладки сетей от подстанции непосредственно к каждому потребителю. Эта цель привела специалистов к изобретению железобетонных электрических столбов. Приспособления прекрасно справляются со своей задачей. Перед началом работ следует посчитать, сколько стоят материалы и сколько времени займет установка.

Недостатки и достоинства

Перед изготовлением электрического столба необходимо учесть достоинства таких опор. К плюсам относят долговечность. Железобетонные электрические столбы могут служить потребителям в течение многих лет. Важно принимать во внимание, что при возведении опор следует использовать высококачественные строительные материалы. Они стоят дороже, но их применение гарантирует каждому бетонному столбу долговечность.

Еще одним плюсом является возможность выбора дизайна. С помощью дополнительных стройматериалов (панели и другие средства) можно оформить опоры из бетона. Кроме того, при монтажных работах специалистам не понадобится дорогостоящая спецтехника. Это позволяет произвести монтаж своими руками и не обращаться к профессионалам.

Сколько недостатков имеют такие опоры? Бетонный столб для электричества имеет лишь один недостаток. Речь идет о закладке фундамента, который необходим для того, чтобы надежно установить железобетонный электрический столб. В противном случае конструкция может упасть.

Вернуться к оглавлению

Применение

• линии электропередач;
• освещение улиц электрически;
• передача электроэнергии.

Вернуться к оглавлению

Установка

При установке электрической бетонной опоры важно соблюдать ряд условий. Прежде всего, строители должны принимать во внимание ландшафт, силу порывов ветра в регионе, плотность потока автомобилей. Также специалистам следует измерять расстояние между железобетонными опорами. Нужно определить, сколько метров насчитывается между каждым столбом. Во время монтажных работ производят тщательную проверку на прочность опор.

Вернуться к оглавлению

Выполнение работ

Для бесперебойной передачи электроэнергии необходимо установить конструкцию, согласно правилам техники безопасности. Для правильного возведения опор строителям стоит придерживаться следующих правил:

• устанавливать столбы в зависимости от назначения, особенностей местности и прокладки, системы специального оборудования;
• проделать качественные монтажные работы;
• закрепить провода на столбах по всем правилам (ПУЭ).

Каждая железобетонная опора устанавливается поэтапно:

1. Для начала необходима разметка выбранной территории.
2. Затем специалисты начинают бурение ям под столбы.
3. После этого можно начинать установку опорных конструкций. Для этого используется спецтехника.
4. Последний этап – монтаж электропроводов.

Вернуться к оглавлению

Выбор и разметка территории

Бурение ямы под электрические опоры.

Для грамотной установки бетонных конструкций, необходимо придерживаться правил безопасности. В частности, разметка выбранной территории предполагает выбор места возведения опор и определения расстояния непосредственно между столбами.

В расчетах должны учитываться предполагаемые нагрузки, а также особенности конкретной местности и почвы. Разметку стоит проделывать таким образом, чтобы в результате добиться равномерного освещения участков каждым столбом. Специалисты осуществляют установку согласно технологии монтажных работ. При разметке определяют число бетонных столбов и их месторасположение.

Вернуться к оглавлению

Бурение

После завершения разметки специалисты начинают бурение, следуя отмеченным параметрам и учитывая особенности почвы на месте установки. На этом этапе работ используют технику, которая представляет собой буры, помещенные на специальную платформу.

Вернуться к оглавлению

Монтаж столбов из железобетона

Монтаж с помощью манипулятора.

Перед началом работ необходимо перепроверить опорные конструкции на возможное наличие трещин. Их вертикальная выверка осуществляется при помощи специальных уровней и других средств. Для возведения бетонных столбов используют манипулятор. В каждую яму, куда были установлены опорные конструкции, заливают густой цементный раствор. Чтобы придать конструкциям дополнительную устойчивость, специалисты устанавливают подпорки из железобетона или металла.

Вернуться к оглавлению

Контроль над проведением работ

При установке и монтаже опорных конструкций нужно внимательно следить за строгим соблюдением параметров:

1. Измерение ямы, предназначенной для опор из железобетона. Для надежной установки конструкция яма должна быть глубокой.
2. Качество материала, из которого изготовлена конструкция. Если арматура будет видна и ее нельзя замазать бетонной смесью, вскоре изделие начнет разрушаться.
3. Специалисты должны установить в вырытой яме распорки из металла в том месте, где столб соприкасается с грунтом. Зетам работникам следует зацементировать опорную конструкцию высококачественным цементным раствором.
4. Специалистам необходимо установить конструкции в строго вертикальном положении при помощи специального отвеса.

Вернуться к оглавлению

Прокладка электропроводов

Завершающий этап – прокладка электропроводов.

После завершения установки начинается монтаж металлоконструкций для прикрепления изоляторов. При этом используются хомуты. Также существуют траверсы, которые не предназначаются для передачи тока. Они нужны только для закрепления электропроводов. Их размеры будут зависеть  от числа электропроводов, которые им предстоит удерживать.

Чтобы предотвратить возможную коррозию траверс, необходимо покрыть их специальным средством, которое обеспечит их защиту. Помимо этого специалисты закрепляют крышку, которая защитит их от вредного воздействия окружающей среды. Прокладку завершают монтажными работами электропроводов. При этом рабочим нужно учитывать, что перечисленные выше действия должны осуществлять представители организации, имеющей соответствующее разрешение.

Вернуться к оглавлению

Заключение

Работы над установкой конструкций из железобетона для линий электропередач – ответственный и сложный процесс, предполагающий применение специальной техники. Если работники будут учитывать предписанные правила и технику безопасности, то смогут возвести надежную и прочную конструкцию. Такая опора будет бесперебойно передавать электричество в течение многих лет.

Также важно помнить о том, что монтажные работы работ должны проводить сотрудники организаций, имеющих соответствующий допуск.

Установка электрических столбов ЛЭП, опор и стоек

Наша компания выполняет работы по установке всех видов электрических столбов, стоек и опор ЛЭП. Используя специализированный транспорт осуществляется доставка опор ЛЭП на место установки, исключая использование дополнительной техники мы снижаем себестоимость работ.

Большой ассортимент, доступные цены на бетонный столб под электричество, консультации по выбору , правила технологии монтажа.

Специалисты нашей компании учтут разные факторы при выборе типов опор, их доставке и установке учитывая виды грунтов и рельефа местности.

Качественная установка электрических столбов ЛЭП с соблюдением норм и правил.

• установка железобетонных вибрированных стоек ЛЭП: СВ-95 (0,38 кВ), СВ-105 (6-10 кВ), СВ-110 (6-10 кВ), СВ-164 (35 кВ).
• установка опор освещения: не силовых, силовых, декоративных, садово-парковых и ландшафтных.
• установка столбов деревянных от 6,5 до13 метров пропитанных водорастворимым антисептиком ССА.

Установка столба под электричество

Монтаж опор ЛЭП и их наименований, производится в полном соответствии с требованиями технологической карты разработанной для каждого случая, где описывается порядок выполнения работ по монтажу, технология работ и необходимые технические средства. В большинстве случаев бурение лунок и установка опор освещения производится ямобуром, в некоторых случаях бурение производится вручную если невозможен подъезд техники.

Строительство проводится поэтапно. Происходит разметка трассы, определяется нужное количество стоек и откосов для монтажа ЛЭП, определяется среднее расстояние от одной опоры до другой, и размечаются места под их установку.

Затем следует бурение нужных диаметров отверстий в грунте и установка стоек ЛЭП и столбов. На этом этапе применяется специальная техника, например автобур-вездеход с функцией манипулятора, позволяющий быстро пробурить яму нужного диаметра и глубины и установить столб. Некоторые столбы анкерные и опоры промежуточные, например деревянные и металлические, а также садово-парковые устанавливаются вручную в виду невозможности использования крана или манипулятора. После размещения в отверстии опоры, она выравнивается по вертикали с помощью уровня или нивелира. Засыпается грунтом, поэтапно трамбуется через каждые 20 сантиметров. На этом установка опоры завершена.

Демонтаж, перенос и выравнивание электрического столба

Отслужившие свой срок опоры, столбы линий электропередач нужно менять заранее, не ждать появление угрозы падения. Наклонившиеся опоры ЛЭП необходимо вовремя выравнивать с установкой подпорки. Менять столбы экономически выгодно вместе с заменой алюминиевого не изолированного провода на СИП.

• замена старой опоры и столба ЛЭП на новый с подключением
• демонтаж железобетонного, деревянного , металлического столба и опоры
• перенос стойки и столба ЛЭП на новое место
• выравнивание, выправка, правка столбов электрических
• установка укоса(подкоса) к существующей опоре (подпорка наклонно стоящая к опоре)
• демонтаж сломанных и аварийных опор и столбов с восстановлением подключения

Свяжитесь с нами и узнайте во сколько обойдется: столб электрический — цена с установкой

Установка электрических столбов на даче, участке в Истринском районе и Московской области

Московская область и Истринский район в частности, имеют развитую инфраструктуру энергоснабжения. Между тем, в большинстве объектов требуется такая услуга, как установка электрических столбов на участке.

Комфортная жизнь невозможна без электричества. Где бы вы не находились – в загородном доме или на даче, для обеспечения нормальной жизнедеятельности вам понадобятся осветительные и другие электрические приборы. Чтобы подключиться к электросети, на участке устанавливается электроопора. На ней закрепляются провода, поставляющие ток от линии электропередач к строениям. За самостоятельное подключение владельцу дома грозит штраф. Установка электрических столбов на участке и подключение к линии электропередач выполняется специалистами.

Какие бывают столбы

Опоры для проводов могут быть:

• Деревянными;
• Железобетонными;
• Металлическими;
• Композитными.

В прошлом повсеместно использовались деревянные опоры. В настоящее время они устанавливаются в частном строительстве. Бывают конструкции цельнодеревянные и с железобетонным основанием. Главное преимущество таких опор – невысокая цена. Установка может производиться без применения спецтехники, собственными руками.

Железобетонные и металлические конструкции долговечны и дороже стоят. Для их установки потребуется подъемная техника. Композитные опоры – самые дорогие и дефицитные. По этой причине не получили широкого распространения. При выборе конструкции ориентируются на потребности и материальные возможности владельца участка.

Как устанавливается электрический столб

Установка столбов на даче или участке загородного дома выполняется в следующем порядке:

1. Согласно правилам и нормативам составляется план, на котором обозначаются расстояния до забора, между столбами, строениями и другими элементами благоустройства, определяется величина провисания проводов.
2. План согласовывается с соседями и надзорными органами.
3. Подготавливается место для скважины и проводится бурение глубиной ниже уровня промерзания на 0,3-0,5 метра.
4. На дно скважины, на высоту 20-30 см послойно насыпается подушка из щебня и песка, предотвращающая выталкивание опоры при расширении грунта.
5. Устанавливается столб, выравнивается до его фиксации в грунте.
6. Укрепляется при помощи арматурных прутьев или готовой сетки.
7. В яму заливается бетонный раствор.
8. После застывания, через 5-7 дней убираются подпорки.

По окончании работ монтируются электрические провода. Если вы планируете строительство дома или дачи, рекомендуем заранее позаботиться об установке опор и подсоединении к линии электропередач. Жители Истры и Московской области для проведения подобных работ могут обратиться нашу компанию Энергогарант, предоставляющих услуги по установке электроопор.

Стоимость установки электрчиеского столба

Цена на установку столба под электричество на участке от компании Энергогарант всегда доступна. За счет разнообразия предложений компании, каждый клиент получает отличную возможность сэкономить.
К примеру, возможен монтаж деревянных или железобетонных опор. Стоимость деревянных изделий более низкая, чем у железобетонных. Между тем, их срок эксплуатации составляет около полувека.
Поэтому каждый заказчик выбирает именно то, что ему необходимо и по лучшей цене. Звоните прямо сейчас!

Артемьев Василий Борисович 8 мая 2018, 08:53

Здравствуйте! Собственники земельных участков могут претендовать только на территорию в границах своих земельных участков, при этом к каждому земельному участку должен быть обеспечен доступ. Свои действия по установке столбов для линий электропередач в любом случае должны согласовывать с надзорными органами. В частный дом или на дачу заводят кабели с максимальным напряжением не более 1 кВ. При проектировании и строительстве линии с напряжением менее 1 кВ необходимо соблюдать нормативные расстояния от опор до хозяйственных объектов. 1. Расстояние между столбами линии не должно превышать 50 метров, минимальная дистанция между магистральными опорами определяется, исходя из расчета ветровой нагрузки, степени натяжения кабельной линии и сечения рабочего провода. При этом, расстояние от магистральной опоры до стены дома не должно быть больше 25 метров. Если пролет большой, требуется установка дополнительных опор. 2. Расстояние от электрического столба до столба распределительного не нормируется строго, оно определяется планом местности и расположением точек потребителей, других опор. Важно, чтобы провис провода до проезжей части был менее 6 метров, что обеспечит сохранность всей линии при проезде большегрузов и спецтехники. Провисание кабеля над пешеходной дорожкой не должно быть ниже 3,5 метров. 3. Частый вопрос, с которым сталкиваются застройщики – каким должно быть расстояние от электрического столба до забора. Согласно нормативам, дистанция между опорой и ограждением участка должно быть не менее 1 метра. Этой величины достаточно для удобной установки конструкции и доступа для обслуживания сетей специалистами. Причем, не важно, с какой стороны забора установлен столб – с уличной или на территории участка, энергетики всегда должны смочь самостоятельно добраться до столба и кабеля, опора на частных владениях не принадлежит хозяину земли и перемещать ее без ведома надзорных органов он не имеет права. 4. Расстояние от дома до электрического столба для линии менее 1 кВ по нормативу не должно быть меньше 2 метров. Также следует соблюдать высоту ввода кабеля в дом для линии ЛЭП – не ниже 2,75 метров.

Стальные опоры для электроснабжения — Американский институт железа и стали

Преимущества стали для опор

Стальной профиль

как экологически чистый материал привел к растущему интересу к замене стареющих деревянных опор распределения электроэнергии на опоры из стали. Подробное исследование по оценке жизненного цикла, опубликованное в 2013 году, показывает, что замена деревянных опор на опоры из оцинкованной стали дает несколько значительных экологических преимуществ, включая более низкие уровни выбросов парниковых газов и аэрозолей, связанных с глобальным изменением климата; меньшая нагрузка на критически важные энергоресурсы; снижение воздействия на среду обитания многих исчезающих и находящихся под угрозой исчезновения видов; и снижение воздействия, связанного с опасными выбросами и отходами.

Эти данные предоставляют данные, которые противоречат традиционным заявлениям деревообрабатывающей промышленности о том, что это экологически чистый материал. Стальные распределительные столбы имеют ряд явных преимуществ перед конкурирующими материалами (обработанная древесина и бетон). К ним относятся простота установки, надежность, долговечность, стоимость жизненного цикла и экологические соображения. По оценкам, ежегодно заменяется 2,5 миллиона деревянных опор.

С 1998 года было установлено около миллиона стальных распределительных столбов, и в настоящее время их используют более 600 из 3100 U.S. Электроэнергетика. Вот несколько причин, по которым они сделали переход:

• Изготовлено по единым размерам
• Простота установки
• прочный
• Простота обслуживания
• Снижение стоимости жизненного цикла
• Решение требований EPA и вопросов вырубки лесов
• Превосходящая сила
• Невосприимчив к насекомым и гниению
• Без токсичных химических обработок или опасных отходов
• 100% переработка

Дополнительные ресурсы

Основные причины для покупки стальных распределительных столбов

Безопасность

Стальные конструкции не требуют медного заземляющего провода полной длины.Они являются самопроводящими для заземления. На каждом столбе предусмотрено заземление, а также имеется предварительное просверливание съемных ступенек безопасности.

Масса

Стальные опоры, которые весят примерно на 50-70% меньше, чем сопоставимые деревянные конструкции, проще и дешевле в обращении и установке.

Гибкость

Стойки

могут быть предусмотрены для установки встраиваемого или анкерного основания, что снижает ограничения вашего приложения.Стальные опоры могут быть спроектированы и изготовлены по индивидуальному заказу, чтобы выдерживать большие и тяжелые нагрузки с более длинными пролетами, а также соответствовать более высоким требованиям по высоте. Больше опций может означать меньшее количество опор для покупки и установки.

Простота использования

Столбы могут быть предварительно просверлены в соответствии с особыми требованиями заказчика к каркасу, а большинство существующего оборудования можно легко использовать на стальных конструкциях.

Однородность

Постоянный конус без скручиваний, узлов, трещин и изгибов всегда обеспечивает одинаковый диаметр.Сталь также имеет однородную прочность материала по всей конструкции, обеспечивая стабильные и предсказуемые результаты.

Защита от коррозии

Доступны различные варианты отделки стали: оцинковка, окраска поверх оцинковки (порошковое покрытие или жидкое покрытие), матовое и потемневшее цинкование с покрытиями низкого качества. Гильзы заземления доступны, если требуется дополнительная защита.

Окружающая среда

Стальные опоры — это ответ на правила EPA и проблемы вырубки лесов.Столбы нетоксичны, что снижает проблемы или затраты на утилизацию, и их можно повторно использовать или переработать.

Техническое обслуживание

После установки стальных опор вам не нужно повторно затягивать крепежные детали позже из-за усадки опоры. Сталь сохраняет свою форму и прочность, не подвержена повреждениям дятлами, насекомыми, гнилью или пожарам. После установки стальных опор не требуется дорогостоящих проверок и программ обработки токсичных веществ.

Заготовка

Время выполнения заказа короткое и предсказуемое со стальными опорами, и отсутствуют дорогостоящие предпродажные проверки.Обеспечивает более быструю окупаемость инвестиций, поскольку линии могут быть быстро построены и быстро введены в эксплуатацию. Скорость, с которой могут быть установлены стальные опоры, также означает огромную экономию трудозатрат.

Взносы Valmont и Thomas & Betts

Стальные распределительные опоры

помогают коммунальным предприятиям сокращать затраты и воздействие на окружающую среду

В США около 120 миллионов опор электроснабжения поставляют электроэнергию в дома и предприятия по всей стране. По мере того, как коммунальные предприятия устанавливают или заменяют примерно от двух до четырех миллионов опор каждый год, некоторые из них начали преобразовывать деревянные распределительные опоры в стальные.Более 600 электроэнергетических компаний в США используют стальные распределительные опоры для создания более надежной, долговечной, безопасной и устойчивой распределительной системы.

Одним из самых больших преимуществ стальных распределительных опор для коммунальных предприятий является повышенная долговечность и надежность распределительной системы. Некоторые из самых серьезных угроз надежности энергосистемы исходят от катастрофических отказов системы или «каскадного эффекта», который может начаться с единственной вышедшей из строя опоры. Стальные опоры менее подвержены повреждениям в результате экстремальных погодных условий или других событий, и их также легче отремонтировать, если они действительно возникнут.Благодаря своей прочности стальные опоры могут снизить риск этих каскадных событий, даже когда выходит из строя один полюс.

Теоретически деревянный столб эквивалентной прочности должен функционировать так же, как стальной, но в действительности дерево не имеет таких же стабильных характеристик, как сталь. Стальные опоры для инженерных сетей разработаны в соответствии с критериями Американского общества инженеров-строителей (ASCE), требованиями к минимальной нагрузке Национального кодекса электробезопасности (NESC), а материалы и производство используются в соответствии со спецификациями ASTM International, а сварка — в соответствии со спецификациями Американского сварочного общества (AWS).В результате получается чрезвычайно прочный и надежный продукт с одинаковыми размерами и прочностью, но без скручиваний, узлов, трещин или перекосов.

Стопка опор из оцинкованной стали

Отраслевые исследования и опыт пользователей показывают, что стальные распределительные опоры стоят меньше в течение жизненного цикла опоры благодаря более эффективной установке, требующей меньше труда, меньшим общим затратам на техническое обслуживание, повышенной долговечности и надежности, также учитывающим общую экономическую эффективность . Благодаря своей конструкции стальная опора является более легким продуктом — по крайней мере, на 30 процентов легче деревянной опоры, — что может снизить стоимость транспортировки, обращения и строительства, а также упростить установку в удаленных местах.Стальные опоры также можно предварительно просверлить на заводе, что сводит к минимуму время, затрачиваемое строительными бригадами на подготовку опор к установке. Джефф Хон, менеджер по проектированию Farmers Electric Cooperative в Кловисе, штат Нью-Мексико, например, обнаружил, что использование стали для 225-полюсной установки сэкономило его компании более 50 000 долларов за счет сокращения времени и затрат на рабочую силу, необходимых для установки.

Доказано, что они сохраняют свою прочность и форму в течение многих лет, стальные опоры требуют минимального затяжки для компенсации усадки опоры.Обследование на предмет повреждений, вызванных гнилью, насекомыми или дятлами, также устраняется с помощью стальных шестов, поскольку они непроницаемы для этих сил природы. В Канзасе компания Rolling Hills Electric Cooperative Inc. недавно заменила около 1500 деревянных опор на стальные. Эти усилия по замене были сосредоточены на опорах в критических местах, таких как основные перекрестки, и в середине каждой линии, чтобы действовать как штормовой прорыв. До перехода на стальные опоры линейные бригады Rolling Hills работали в среднем от 15 до 20 часов сверхурочно в неделю для поддержания надежности.Включение стальных опор в сеть помогло компании сократить потребность в сверхурочной работе и снизить затраты на жизненный цикл ее распределительной сети.

В Аризоне компания Tucson Electric Power постепенно преобразовала большую часть своих складских запасов с деревянных столбов на стальные, исходя из общей стоимости владения. Компания провела анализ рентабельности жизненного цикла распределительных столбов из стали и дерева. Анализ показал, что, хотя стоимость стали изначально была выше, чем стоимость древесины, 60-летний срок службы стальной опоры был вдвое больше, чем деревянной опоры, что привело к эквивалентной стоимости жизненного цикла при большей надежности.

Замена деревянных опор на опоры из оцинкованной стали может также привести к снижению уровней выбросов парниковых газов и аэрозолей, связанных с глобальным изменением климата, снижению нагрузки на критически важные энергетические ресурсы и снижению воздействия, связанного с опасными выбросами и отходами. Основными факторами для этих выводов являются более длительный срок службы стальных опор, высокие темпы переработки стали, а также общие экологические и земельные воздействия выращивания, заготовки и пересадки лесов, используемых для производства деревянных опор.

Восхождение на оцинкованную стальную опору с надлежащей защитой от падения

Стальные распределительные опоры также имеют преимущества с точки зрения безопасности как для коммунальных служб, так и для населения. Работа с электричеством может быть опасной для инженеров, монтажников, электриков и других лиц, работающих с распределительной системой. При минимальных требованиях к техническому обслуживанию и осмотру стальные опоры могут снизить риск несчастных случаев для рабочих, и, хотя надлежащая процедура важна для работы с линиями под напряжением, стальные опоры безопасны в установке и обслуживании в условиях горячей линии или под напряжением.При столкновении с транспортным средством стальные опоры обычно изгибаются, а не срезаются, удерживая линии под напряжением в вертикальном положении и в стороне от пострадавшего транспортного средства. А поскольку стальные опоры негорючие, возгорания на земле и на столбе не являются проблемой.

Поскольку руководители и линейные мастера в коммунальных компаниях осознают важность устойчивости стали, стоимости жизненного цикла и долговечности, она становится стандартным материалом для распределительных столбов. Обучение линейных монтеров процедурам установки и технического обслуживания стальных столбов необходимо для того, чтобы помочь новым и опытным линейным монтерам приобрести навыки, которые они будут немедленно использовать в работе.Институт развития рынка стали предлагает бесплатные онлайн-программы обучения как для студентов, так и для инструкторов, а также для подмастерьев и начинающих линейных инженеров, охватывающих вопросы проектирования, установки и безопасности стальных опор, а также важную информацию для инженеров-инженеров и менеджеров по закупкам в электроэнергетических компаниях по всей стране. UP

Об авторе: Кейт Линдемалдер , LEED AP, является менеджером по развитию бизнеса в области защиты окружающей среды в Nucor Corp. и является председателем рабочей группы по производству стальных опор Института развития рынка стали.

СТАЛЬНЫЕ ОПОРЫ — ПРОЧНЫЙ, ЭКОНОМИЧНЫЙ ВАРИАНТ ДЛЯ СИСТЕМЫ РАСПРЕДЕЛЕНИЯ

Сила цинка и погодоустойчивой стали продлевает срок службы стали

Качество и внутренняя ценность стальных распределительных опор часто повышаются за счет процесса горячего цинкования или использование стали, устойчивой к атмосферным воздействиям. Каждый из этих методов обеспечивает устойчивость к коррозии и увеличивает срок службы стальных распределительных опор.

Сила оцинкованной стали
В процессе горячего цинкования стальные опоры погружаются в ванну с расплавленным цинком, образуя прочную металлургическую связь между цинком и стальной основой.Это создает прочное равномерное барьерное покрытие как внутри, так и снаружи. Кроме того, если сталь обнажается, в первую очередь коррозирует цинк, сохраняя прочность и целостность стальной опоры. Цинк течет через разрыв покрытия почти так же естественным образом, как человеческое тело заживает порез кожи.

Защита атмосферостойкой стали
Устойчивая к атмосферным воздействиям сталь без покрытия — это решение для контроля атмосферной коррозии. При воздействии окружающей среды он образует плотный и плотно прилегающий оксидный барьер, изолирующий атмосферу и замедляющий дальнейшую коррозию.Встраиваемая часть столба из атмосферостойкой стали обычно имеет покрытие для защиты ниже уровня класса.

Защита под землей
Ряд усовершенствованных покрытий, в том числе некоторые для защиты ниже уровня земли, дополнительно продлевают срок службы стальных опор. Эти покрытия, которые можно наносить как на оцинкованную, так и на атмосферостойкую сталь, обеспечивают устойчивый к выщелачиванию устойчивый антикоррозионный барьер, который может прослужить столько же, сколько и опоры, даже в суровых почвенных условиях.

__________________

Традиционно коммунальные предприятия использовали деревянные столбы для переноски электрических проводов и кабелей от пункта к пункту.Но меняющийся рынок начинает открыто принимать стальные распределительные опоры как жизнеспособную и экономичную альтернативу. Количество стальных опор в Северной Америке за последние годы увеличилось более чем в три раза. Из примерно 185 миллионов электрических распределительных опор, пересекающих Соединенные Штаты и Канаду, около 600 коммунальных предприятий используют эту альтернативу опорам.

Показательный пример: Джон Хадсон из People’s Electric Co-op в Аде, штат Оклахома, недавно перешел на стальные опоры. Он сказал, что на решение кооператива повлияло то, что пересмотр их программы замены полюсов выявил высокую частоту отказов полюсов, в основном из-за двух факторов: дятла и повреждения молнией.Стальные опоры решили обе проблемы.

Компания Hudson изначально выбрала стальные опоры из-за их срока службы. «Даже сегодня, при более высоких ценах на сталь, — сказал он, — стальные опоры — правильный выбор».

Хадсон сказал, что адаптация экипажа к стальным опорам была благоприятной. «По моим отзывам, экипажи никогда не хотят, чтобы мы возвращались к деревянным столбам», — сказал он.

Стальные опоры предварительно просверливаются производителем в соответствии со спецификациями предприятия, поэтому в полевых условиях сверлить не нужно, что ускоряет и упрощает установку.Хадсон сказал, что они используют заземление NEC (Числовой код электромагнетизма) на основании полюсов, устраняя необходимость приводить в действие заземляющие стержни. Поперечины из стекловолокна и другое оборудование, обычно используемое на деревянных опорах, также можно использовать на стальных опорах. Стальные опоры можно закрепить оттяжками с использованием того же оборудования, что и для деревянных опор. К стойкам можно приварить постоянные приспособления для крепления оттяжек.

Чарльз Герри, директор по коммунальному хозяйству города Ньюберри, Южная Каролина, использует стальные опоры в течение семи лет, 250 в эксплуатации и еще 150 в ближайшее время. Он сказал, что город изначально выбрал стальные опоры исходя из продолжительности их жизни.

«80-летний стальной шест вместо 30-летнего деревянного шеста — хорошая цена», — сказал Герри.

После ввода в эксплуатацию город получил и другие полезные преимущества.

Одним из примеров является то, что стальные опоры лучше работают во время грозы.

«Во время штормов было очень мало отключений, — сказал Герри. «Надежность системы
значительно повысилась, стальные опоры лучше заземлены, и сделать хорошее заземление стало проще.”

Использование стальных опор также снижает риск катастрофического отказа системы« эффекта домино », который может произойти при выходе из строя только одной опоры электросети. Столбы электросети могут быть опасными, если они сломаются или сломаются. Столбы должны выдерживать натяжение и вес проводов, а это значит, что они должны обладать достаточной гибкостью, чтобы справиться с внезапным высвобождением оборванного провода. Ослабление напряжения может привести к тому, что длинная линия последовательных полюсов сломается, создав эффект домино, пока не удастся разорвать цепь.

Стальные распределительные столбы неизменно доказывают свою высокую стойкость в случае отказа опоры.Каждая стальная опора представляет собой спроектированный продукт, отвечающий определенным требованиям по прочности и нагрузке. В результате получается чрезвычайно прочный и надежный продукт с одинаковыми размерами и прочностью, без скручиваний, узлов, трещин или перекосов — все это может привести к поломке в тяжелых ситуациях. Стальные опоры могут сэкономить время и деньги. Экономия затрат может быть значительной, если учесть следующие факторы:

• Стальные опоры как минимум на 30% легче деревянных опор — меньший вес может снизить затраты на транспортировку, погрузочно-разгрузочные работы и строительство.
• Стальные опоры не требуют значительного обслуживания, что значительно снижает расходы, связанные с обслуживанием — нет необходимости в затяжке крепежа для компенсации усадки опоры.
• Из-за прочности стали в большинстве случаев стальные опоры, подвергшиеся ударам транспортных средств, можно ремонтировать или заменять в нормальное рабочее время, что снижает высокие затраты на оплату сверхурочной работы.
• По окончании длительного срока службы стальную опору можно продать дилерам, а
полностью переработать, что исключает затраты на утилизацию опоры.
• Стальные опоры могут быть выше и выдерживать более тяжелые нагрузки, позволяя использовать более длинные пролеты и требуя меньшего количества опор.

Фермерский электрический кооператив г. Кловис, штат Нью-Мексико, добился значительной экономии. В одной из их установок простота установки стала важным фактором при покупке стальных опор. Технический менеджер кооператива Джефф Хон сказал, что установка стальных опор занимает меньше времени, чем деревянных. Он добавил, что материалы дешевле, потому что столбы были достаточно прочными, чтобы выдерживать более длинные пролеты.Они также могут быть выше и нести более тяжелые грузы. Кооператив сэкономил более 50 000 долларов на недавнем проекте линии с 225 полюсами.

Простота установки, ручка
Методы установки, используемые для стали и дерева, практически не отличаются, поэтому дополнительное обучение персонала минимально. Кроме того, нет необходимости в инспекциях для отслеживания усадки полюсов или затрат на рабочую силу и материалы для повторной затяжки крепежа, поскольку сталь сохраняет свою форму и прочность.

Снижение веса также является фактором простоты использования.Средний стальной распределительный столб (40 футов, класс 4) весит примерно 450 фунтов и как минимум на 30 процентов легче деревянного столба. Разница в весе для стали может быть на 70% меньше по сравнению с деревянными конструкциями. Снижение веса облегчает маневрирование опор, сокращая трудозатраты на транспортировку, погрузочно-разгрузочные работы и установку.

Кроме того, в сельской местности все чаще используются стальные распределительные опоры, поскольку их меньший вес облегчает транспортировку по пересеченной местности и бездорожью. Двухкомпонентная конструкция стойки позволяет транспортировать ее на строительную площадку без специальных разрешений и требует более легкого транспортного оборудования, например трактора.

Сталь

предлагает эстетическую привлекательность
Герри добавляет, что эстетика стальных распределительных столбов определенно играет важную роль. «Даже публике они нравятся больше, — говорит он. «Это просто острые на вид столбы».

Жилые заказчики и местные жилищные группы все больше вовлекаются в процесс строительства, который происходит в их местных сообществах.Некоторые заказчики отдают предпочтение экологическим преимуществам и общему внешнему виду единой линии электропередачи. Стальные опоры доступны в нескольких вариантах отделки, включая оцинкованную сталь, стойкую к атмосферным воздействиям сталь и оцинкованную сталь с предварительно нанесенным покрытием.

И затем выгоды для окружающей среды
Польза для сохранения лесов и лесов также находится под вопросом.

«Требуется целое дерево, чтобы сделать типичный деревянный столб», — говорит Чарльз Шмидт, председатель рабочей группы по производству стальных столбов Американского института железа и стали (AISI). «Тем не менее, один списанный автомобиль может произвести более четырех стальных распределительных столбов.Шмидт — генеральный директор IPSCO, Inc., производителя стали в Хьюстоне, штат Техас, — добавляет, что стальная опора содержит от 25 до 100 процентов вторичного сырья.

Сталь — уникальный материал, потому что лом является важным ингредиентом при производстве новой стали. Ежегодно миллионы тонн стальной продукции до и после потребителя, включая использованные стальные банки, бытовую технику, автомобили и строительные материалы, перерабатываются сталелитейными заводами для производства новых стальных изделий.

Изменяющийся рынок
В то время как стальные распределительные опоры в настоящее время составляют лишь небольшой процент от общего рынка замены распределительных опор, те, кто перешел на сталь, являются их стойкими сторонниками.

«Я использовал деревянные, бетонные и композитные опоры, — говорит Герри, — но сталь удобна и экономична. Вот почему мы используем его исключительно сейчас ». Хадсон соглашается. «Долговечность — причина того, что сегодня мы используем только стальные опоры», — говорит он. «Это имеет смысл с точки зрения менеджмента».

Источник: Американский институт железа и стали

_______________

10 причин, по которым стальные опоры имеют смысл Согласно исследованиям AISI, вот основные причины, по которым коммунальные предприятия переходят на сталь:

• Простота обращения
• Легкий вес
• Длинный Срок службы
• Экономичный
• Низкие эксплуатационные расходы
• Экологичный
• Долговечный
• Безопасный
• Эстетический
• Создан для прочности

Найдите дешевый, прочный и надежный металлический столб

Alibaba.com предлагает различные разновидности металлической опоры для удобного и плавного прохождения электроэнергии по линиям электропередачи и другим системам распределения электроэнергии. Эти мощные и автоматические электрические металлические столбы созданы с использованием современных технологий и чрезвычайно важны для электростанций, подстанций и различных коммерческих распределительных станций. Металлический электрический столб оснащен технологией автоматического переключения и может обрабатывать различные виды передач низкого и высокого напряжения.

Эффективные металлические опоры доступны в различных моделях, каждая из которых имеет свой набор уникальных характеристик и изготовлена ​​из алюминиево-цинковых пластин оптимального качества, поскольку они являются материалами с высокой проводимостью. Металлический электрический полюс подключается к кабелям высокого и низкого напряжения и состоит из автоматического распределительного устройства, автоматических выключателей, защитного оборудования и магнитного переключателя двигателя. Основное назначение этих металлических опор состоит в том, чтобы управлять, распределять, отключать, а также преобразовывать источник питания путем ввода кабеля высокого напряжения, а затем — кабеля низкого напряжения.

На Alibaba.com вы можете приобрести бесчисленное количество разновидностей металлической металлической опоры , которые имеют компактные размеры, что позволяет устанавливать множество единиц оборудования в компактном пространстве. Эти функциональные блоки металлической опоры имеют вращающуюся конструкцию, что позволяет сэкономить много места и может быть адаптировано в соответствии с вашими требованиями. Эти уникальные металлические опоры гибкие и удобные при сборке.

На Алибабе.com, вы можете сэкономить много денег на покупке этого оборудования, просмотрев различные диапазоны электрических металлических опор в соответствии с вашими потребностями. Эти продукты имеют сертификаты RoHS, ISO, CEE, CE и могут быть упакованы для вас. Стандарты безопасности тщательно проверяются и не требуют серьезного обслуживания.

Стальные опоры | T&D World

Компания Siemens Energy представила на выставке Hannover Messe, Германия, решение для передачи электроэнергии с целостным облачным подключением и специальным набором веб-приложений.

SensSolution обеспечивает безопасную передачу данных подстанции в облако, что позволяет проводить ценный анализ и мониторинг в реальном времени, поддерживая работу и доступность системы.

Siemens Energy развернет SensSolution в своем полном портфеле решений для передачи, начиная с систем постоянного тока высокого напряжения (HVDC).

Сегодняшние операторы передающих сетей сталкиваются с множеством проблем, включая растущую долю возобновляемых источников энергии в энергосистеме и их трудно прогнозируемые поступления.Цифровизация предлагает множество возможностей для решения этих проблем за счет интеллектуального использования данных, имеющихся на подстанциях.

SensSolution обрабатывает все доступные данные с подстанций в облачную платформу, где операторы могут получить доступ к различным приложениям и информационным панелям, чтобы получить представление о фактическом состоянии системы. Это позволяет операторам заранее планировать и принимать правильные решения для обеспечения оптимальной работы, устранения неизбежных отказов, планирования работ по техническому обслуживанию или долгосрочных инвестиций.

Операторы могут напрямую получать доступ к настроенным результатам через Интернет на портале SensSolution, независимо от местоположения, и получать сигналы тревоги в случае критических событий. Знание точного состояния всех средств передачи электроэнергии в системе позволит операторам повысить общую доступность и надежность своих систем. На основе модульной концепции ролей прав пользователей оператор может принять решение об обмене данными подстанции с различными группами эксплуатации, технического обслуживания и планирования, а также с Siemens Energy.Конкретные визуализации и отчеты могут быть созданы одним щелчком мыши, что обеспечивает новый уровень непрерывной поддержки и сотрудничества для решения острых проблем и задач обслуживания.

Кибербезопасность — важнейший фактор успеха цифровизации. Поэтому при передаче рабочих данных через высокозащищенный шлюз с сайта в облако используется сквозное шифрование. Одностороннее подключение гарантирует, что данные могут передаваться только в одном направлении, и никогда не подвергает систему управления HVDC внешнему виду.Из-за гарантированной полной физической изоляции вторжение в подстанцию ​​из Интернета просто невозможно.

В качестве первой части внедрения новой технологии Siemens Energy теперь будет оснащать все новые системы HVDC системой SensSolution. Обеспечивая наиболее эффективные средства передачи большого количества энергии на большие расстояния, передача электроэнергии HVDC является ключевым фактором для интеграции возобновляемых источников энергии, например, от морских и наземных ветряных электростанций.

Являясь основной технологией для объединения сетей, технология HVDC также позволяет обмениваться электроэнергией внутри и между разными странами, обеспечивая, таким образом, возможность наиболее эффективного использования возобновляемых источников энергии и передачи энергии туда, где она необходима.SensSolution позволяет операторам использовать все рабочие данные, имеющиеся в системе управления и защиты подстанции, силовых электронных преобразователях и подключенных подсистемах для анализа и составления отчетов.

Линии опор инженерных сетей — это больше, чем просто электричество и электричество

Опоры электросети впервые получили распространение в середине 19 века. Сначала у них был только один кабель, затем — несколько в городских районах. Электрический столб, телефонный столб, телеграфный столб, силовой столб или электрический столб — это столб или антенна, на которых установлено оборудование телефонной сети.Для электрических кабелей часто используются разные полюса (при этом опоры используются только для установок с более высоким напряжением), а полюс часто используется как для электрических, так и для контактных линий. Столбы для коммуникаций обычно делают из дерева, но сильно различаются от страны к стране. Многие современные типы опор электросети сделаны из стали и бетона, причем чаще используются композиты (стекловолокно).

Princy A. J | 8 мая 2020

В некоторых странах, например в Соединенном Королевстве, шесты имеют серию скоб, сформированных по стандартной схеме вверх по полюсу, чтобы служить в качестве опоры для рук и опор для тех, кто работает с механизмами или связывает столб.Минимальная высота земли, установленная Индийскими правилами в области электроэнергетики, составляет 20 футов. Самые высокие в мире подвесные опоры ЛЭП вдоль китайской реки Янцзы в Цзянъиине имеют высоту 1137 футов! Более крупные опоры инженерных сетей, которые вы видите вдоль основных дорог и шоссе, достигают от 60 футов до более 120 футов в высоту. Высота опор в городских районах может составлять от 30 до 60 футов.

Старые столбы для коммунальных служб, особенно деревянные, могут представлять серьезный риск поражения электрическим током в старых городах и районах, где они не были законсервированы.К сожалению, электроэнергетические компании иногда ставят свою чистую прибыль выше здоровья и растягивают нормальный срок службы своих систем, выходя далеко за рамки того, что является безопасным и разумным. Многие опоры электросети намного старше их ожидаемого срока полезного использования, который оценивается примерно в 50 или 60 лет. Металлические и бетонные опоры могут прослужить намного дольше, чем деревянные, но в конечном итоге обе опоры необходимо заменить.

Линии опор энергоснабжения имеют больше, чем просто мощность и электричество, и в них много кабелей, но не все кабели несут мощность.Обычно верхние три провода называют первичными проводниками, которые несут большую часть мощности на валу. Следующий набор проводов состоит из вторичных проводов на опоре электросети. Обычно они поставляют электроэнергию в здания и дома. Самые низкие кабели — это провода и телефонные линии. Провода, прикрепленные к опоре в землю, помечены как «растяжки».

Без трансформаторов было бы много жареной бытовой техники. Трансформаторы используются для понижения напряжения между первичной и вторичной линиями.Линии, которые подключены к нашим домам, обычно содержат 120 или 240 вольт. Как правило, гигантские линии связи, свисающие с металлических решетчатых башен или очень больших бетонных столбов (вы также видите их в сельской местности), могут содержать провода напряжением от 150 000 до 300 000 вольт и более. Объем напряжения, переносимого электрическими проводами, также называемыми «проводниками», может варьироваться от нескольких тысяч вольт до более чем 100 000 вольт.

Некоторые из факторов, способствующих росту рынка коммунальных услуг, включают рост глобального потребления энергии, глобализацию мировой телекоммуникационной индустрии и признание стали как экологически чистого товара. Накопление энергии и доставка электроэнергии — два основных вида использования опор для коммунальных служб, где они играют значительную роль в обслуживании коммунальных сетей и удовлетворении потребностей в энергии в соответствии с потребностями. Напротив, рост спроса на подземные кабели и проводные сети ограничивает расширение мирового рынка. Однако, согласно прогнозам, строгие правила против вырубки лесов будут препятствовать развитию мирового рынка в течение прогнозируемого периода. По данным ResearchDive, размер мирового рынка опор энергоснабжения составлял 45 долларов.6 миллиардов долларов в 2018 году и, по прогнозам, к 2026 году достигнет 58,8 миллиардов долларов, при этом среднегодовой темп роста в период с 2019 по 2026 год составит 3,2%.

Skipper Ltd., El Sewedy Electric Company, Stella-Jones, Omega Factory, RS Technologies Inc., Valmont Industries Inc., Nippon Concrete Industries Co. Ltd., Hill & Smith Holdings PLC, FUCHS Europoles GmbH и Pelco products Inc. являются одними из основных участников рынка, проанализированных и представленных в мировом секторе опор электроснабжения.

DIS-TRAN Стальной блог | конические трубчатые стальные опоры

Система передачи и распределения (T&D) выполняет печально известную работу по доставке электроэнергии потребителям 24 часа в сутки, 7 дней в неделю, 365 дней в году.

Но прежде чем электричество попадет в ваш дом, оно должно пройти через подстанцию. Подстанция — это совокупность оборудования, по которому передается электрическая энергия для повышения или понижения.

Трансформаторы внутри подстанции изменяют уровни напряжения между высокими напряжениями передачи и более низкими напряжениями распределения. Высокое напряжение передачи используется для передачи электроэнергии на большие расстояния, например, по всей стране, тогда как более низкое напряжение распределения передается промышленным, коммерческим или бытовым потребителям.

В системе T&D основными компонентами обычно являются линии передачи, распределительные линии, подстанции и распределительные устройства.

Внутри подстанция — это как ее собственный уникальный «энергетический мир», где каждый столб, болт, стойка, ограничитель перенапряжения или конструкция играет свою индивидуальную роль.

Три основных типа конструкций внутри подстанции включают:

1.) Тупиковые конструкции

2.) Статические полюса

3.) Опоры для автобусов / стойки для оборудования

Тупиковые конструкции — это места, где линия заканчивается или выходит под углом. Как правило, они изготавливаются из более тяжелой стали на тот случай, если они необходимы для более сильного натяжения. Двумя наиболее распространенными тупиковыми структурами являются структуры H-Frame и A-Frame.

Вторая конструкция, статическая опора , — это одиночная отдельно стоящая опора, которая создает щит для защиты всего оборудования внутри подстанции от молнии.Статические полюса могут иметь, а могут и не иметь прикрепленные провода экрана для усиления защиты. Количество необходимых статических столбов зависит от размера подстанции.

ПРИМЕЧАНИЕ: Коническая трубчатая конструкция обычно эффективна и экономична в тупиковых и статических полюсах по сравнению со структурами стандартной формы AISC.

B us Опоры — это самая простая конструкция внутри подстанции. Его основное предназначение — обеспечить поддержку жесткого автобуса, проезжающего через подстанцию.Жесткий автобус жесткий и не будет двигаться во время погодных явлений. В отличие от жесткой, гибкая шина обычно используется в зонах с высокой сейсмичностью, чтобы иметь возможность перемещаться и гасить возникающие сейсмические силы.

Электрооборудование может иметь значительный вес и должно соответствовать определенным требованиям в отношении нагрузок на конструкцию, пределов прогиба или требований к зазорам. Стойки для оборудования — это конструкции, на которых устанавливается фактическое оборудование.

Примеры некоторых стендов для оборудования:

• Стенды трансформаторов напряжения (ПТ)
• Стенды трансформаторов тока (ТТ)
• Стенды для трансформаторов напряжения связи (CCVT)
• Грозозащитные разрядники (LA)
• Стойки для переключателей

Итак, хотя концепция кажется быстрой и простой, как включение выключателя света, за кулисами происходит гораздо больше.

Линии передачи действуют как межгосударственная коммунальная система, где электроэнергия передается при высоком напряжении, чтобы уменьшить потери энергии при передаче на большие расстояния.

Хотя количественно определить типы конструкций сложно, поскольку всегда есть исключения из правил и бесконечные конфигурации, передающие конструкции можно считать тупиковыми, напряженными или подвешенными.

Тупиковая конструкция — это когда проводники и заземляющие провода протягиваются только с одной стороны, если только это не двойная тупиковая конструкция, и используются там, где:

• Концы линии
• Линия поворачивает под большим углом
• На крупных перекрестках, таких как шоссе или реки
• Разделите линию на сегменты

Для деформационных конструкций проводники прикрепляются непосредственно через линейные изоляторы через опору или вокруг нее.В конструкции подвеса передачи фазы проводника проходят через конструкцию и подвешены к изолятору.

Каждый тип структуры может быть классифицирован как касательная , без линейного угла или как угол , при наличии линейного угла.

Стальные трансмиссионные конструкции могут быть спроектированы с коническими трубчатыми опорами, которые являются полыми, могут быть многосторонними и иметь большое основание, которое сужается вниз, обычно в диапазоне от.
