Столбчатый фундамент с ростверком: пошаговая инструкция. Строительство столбчатого фундамента с ростверком. Что такое ростверк, виды ростверка. Как сделать столбчатый фундамент с ростверком своими руками.

Содержание

пошаговая инструкция. Строительство столбчатого фундамента с ростверком. Что такое ростверк, виды ростверка. Как сделать столбчатый фундамент с ростверком своими руками.

Столбчатый фундамент, как правило, выбирают тогда, когда приходится работать с ненадежными грунтами или просто хочется сэкономить на строительстве, не жертвуя качеством. Фундамент с ростверком считается оптимальным вариантом для возведения легких и средней тяжести построек – домов из пеноблоков или каркасного типа, бань, террас и т.д. В этой статье мы расскажем все о том, как построить столбчатый фундамент с ростверком своими руками.

Содержание

  • Общие характеристики: что такое ростверк
    • Виды конструкций
    • Типы ростверка
  • Подготовительные работы
    • Расчет столбчатого фундамента
    • План фундамента
  • Бюджетный вариант: пошаговая инструкция
  • Долговечный фундамент: пошаговая инструкция
    • Полезные советы

Общие характеристики: что такое ростверк

Прежде чем приступать к практике, рекомендуем как следует изучить теорию, чтобы понимать, как устроен фундамент. Многие знают о ростверке лишь то, что это укрепляющая конструкция из балок, расположенная на сваях или столбах. Но мало кто вдается в подробности и выясняет его истинное функциональное предназначение.

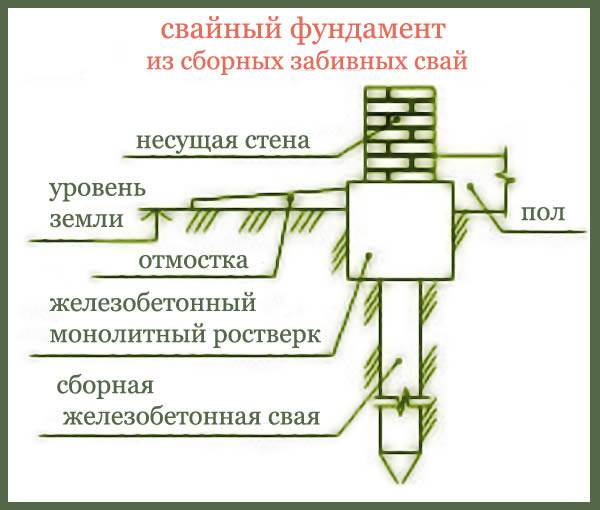

Задачей ростверка является равномерное распределение и передача нагрузки от стен сваям, чтобы те, в свою очередь, передали нагрузку в грунт. Таким образом, коробка дома более устойчива и может простоять без ремонта много лет. К слову о ремонте – поскольку ростверк не касается грунта (за исключением заглубленного типа), снижается риск отсыревания, коррозии и порчи насекомыми паразитами. Однако, это не значит, что можно обойтись без гидроизоляции, но об этом чуть позже.

На опалубке ростверка располагается съемное дно, которое формирует ровную нижнюю поверхность приподнятой над землей балки. По большому счету, серьезных различий в изготовлении ростверков разного типа нет – они заключаются лишь во временных и трудовых затратах.

Иногда можно услышать, как фундамент с ростверком путают со столбчато-ленточным из-за внешнего сходства, но между этими конструкциями есть ряд серьезных отличий в плане строения и предназначения. Так, бетонная опора ленточного фундамента всей своей массой лежит на земле. Бывает, что у такой конструкции имеются столбы, но они служат не для передачи нагрузки, а для увеличения несущей поверхности и лучшей устойчивости. Ростверк же не только объединяет все сваи, но и равномерно распределяет нагрузку между ними.

Виды конструкций

В зависимости от строения конструкции различают несколько видов ростверков. Каждый из них обладает индивидуальными эксплуатационными характеристиками и предназначением.

Виды ростверков:

  1. Сборно-монолитный– в качестве элементов могут выступать стальные двутавровые балки или сварные швеллера. Недостаток этого вида в том, что собирать его довольно сложно, тем более, если вы решили делать фундамент своими руками. Мало того, что поднять и установить балки очень тяжело, так еще и места крепления зачастую подводят – прочность сварных стыков всегда меньше прочности самих балок. Плюс ко всему, незащищенный металл быстро начинает ржаветь. Сборный ростверк предназначен для временных или недолговечных построек – дачных домиков, беседок или веранд. Он прослужит от 10 до 20 лет, после чего можно будет построить нечто более надежное.
  2. Сборный – в основном этот вид используют в промышленном строительстве и при возведении многоэтажных домов. Ростверк представляет собой «конструктор» из заранее подготовленных литых деталей, оснащенных «замками» и креплениями. В процессе укладки он становится монолитным. Стоимость такого фундамента внушительная, к тому же потребуется участие тяжелой строительной техники и профессиональных навыков. Данный способ не подходит для частного домостроения, поскольку слишком сложный и затратный.
  3. Монолитный – конструкция представляет собой замкнутую балку или цельную плиту, соединяющую все сваи. Монолитные фундаменты бывают высокими, низкими и заглубленными (об этом – в следующей главе). Этот вид наиболее часто используется в малоэтажном строительстве.

Типы ростверка

Итак, монолитные фундаменты лучше всего подходят для частного строительства, поскольку монтаж их довольно прост, а стоимость сравнительно невысока. Как уже было сказано, литой фундамент может быть высоким, низким и заглубленным. Рассмотрим более подробно каждый из типов и выясним, в чем между ними отличия.

Устройство фундамента с ростверком:

  1. Высокий – самый распространенный тип фундамента. Его популярность объясняется рациональностью – ростверк расположен в 10-20 см от поверхности земли, что делает его менее уязвимым и долговечным. Высокий ростверк устанавливают на пучинистых почвах, чтобы по весне грунт, поднимаясь, не деформировал фундамент. Земля вспучивается вдоль свай, не затрагивая основание. Минус этого типа – отсутствие теплой воздушной подушки из-за незагерметизированной пустоты между землей и перекрытием. Для средних широт России такое положение вещей не очень выгодно, поэтому необходимо дополнительно утеплять основание. Кроме того, в доме с высоким ростверком на сваях не удастся сделать подвал – погреб придется строить отдельно.
    Для тех, кто живет на юге такой вариант строительства дома более чем удобен – дополнительная вентиляция пола, исключающая сырость, коррозию и гарантирующая прохладу в летнее время. В Японии и Китае большинство частных домов построены именно на высоком ростверке. Еще одно преимущество – вы можете попасть под дом, чтобы осмотреть целостность фундамента и починить его при необходимости. Летом под домом можно сушить урожай, хранить садовый инвентарь.
  2. Низкий – данный тип ростверка устанавливают вровень с поверхностью. Для этого из-под опалубки следует вынуть 10-15 см земли, чтобы балки или плита висели над этой воздушной подушкой, но не касались грунта. Таким образом, вы сможете ликвидировать пространство под домом, которое зимой «крадет» тепло, и сэкономить на теплоизоляции. Но в таком случае обеспечить доступ под здание нельзя, поэтому нужно как следует изолировать воздушную подушку, чтобы ростверк не лежал на голой земле, а земля не осыпалась внутрь вырытого пространства. Если этого не сделать, первой же весной во время пучения грунта можно увидеть последствия. Защитные щитки для воздушной подушки нельзя крепить к самому фундаменту – они должны лежать отдельно, чтобы земля могла спокойно поднимать и опускать их, не влияя на положение ростверка.
  3. Заглубленный – этот тип фундамента популярен больше всех остальных. Делают его следующим образом: по всему периметру здания на месте строительства будущих стен выкапывают траншею, как для незаглубленного ленточного фундамента, устанавливают сваи так, чтобы торчали оголовки, делают опалубку, дно которой находится ниже поверхности земли, и заливают все бетоном. Под опалубку также следует положить незакрепленные щитки. Дом, построенный на таком основании, будет очень теплым, но возводить его лучше на устойчивых непучинистых грунтах.

Подготовительные работы

Столбчатые фундаменты популярны не только из-за своей финансовой выгоды, но и потому, что их можно построить своими руками без профессиональной подготовки. Объемы работы таковы, что с ними можно справиться в одиночку или с 1-2 помощниками без привлечения тяжелой строительной техники. Но чтобы все получилось, требуется не только закупить материалы и выделить свободное время, но грамотно все распланировать.

Расчет столбчатого фундамента

Чтобы фундамент получился долговечным и смог выдержать тяжесть коробки дома, необходимо провести тщательные расчеты. Приведем вариант расчета столбчатого монолитного основания из железобетона на примере дома со стенами 3х5 м и высотой 3 м.

Ход работы:

  1. Для такого дома потребуются квадратные столбы длиной 50 см и высотой 100 см.
  2. Ростверк для такого фундамента в ширину будет 30 см, а в высоту – 20 см.
  3. Дом из блоков с крышей на деревянном каркасе, покрытой шифером. Полы и чердак – деревянные. В общей сложности на строительство уйдет около 5 кубометров дерева и 23 листа шифера.
  4. Допустим, сопротивление грунта — 3. При таком условии потребуется установить 4 угловых столба и столько же столбов, расположенных в центре под каждой стены.
  5. Поскольку длина и ширина составляет 50 см, а высота – 100 см, вычисляем объем столба: 0,5*0,5*1=0,25 кубометра. Из этого следует, что общий объем всех 8-ми столбов будет составлять 2 кубометра (0,25*8).
  6. Плотность бетона в среднем составляет 2,500 т/1 кубометр. Общая масса столбов – 5 т (2500*2).
  7. Для расчета ростверка требуется узнать сумму длины всех стен дома: 5*2+3*2=16 м.
  8. Вычисляем объем ростверка: 0,2*0,3*16=0,96 кубометров.
  9. Вес ростверка: 0,95*2500=2400 кг.
  10. Для расчета объема и массы стен потребуется узнать площадь торца одного блока, когда он лежит на ребре – 0,18 кв. м. Допустим, общая площадь составляет 48 кв. м, значит можно узнать количество блоков, необходимое для строительства: 48/0,18=266,6 (округляем до 267) блоков.
  11. Масса одного блока составляет 30 кг, значит можно узнать массу стен: 30*267=8010 кг.
  12. Масса 5 кубометров дерева равна 4 т, шифер весит 598 кг. Складываем все данные и получаем вес коробки дома – 20 т.
  13. Добавляем массу всех внутренних стен и перегородок, вычисленную подобным образом, и узнаем площадь опоры столбов по формуле: 2,5т*8=20000 кв. см.
  14. Чтобы посчитать массу дерева, умножьте плотность выбранной древесины на общий объем. Поскольку в нашем примере 5 кубометров сосны, производим расчет: 2500*8=20000 кв. см.
  15. Разделите массу дерева на площадь опоры дома: 20000/20000=1 кг на 1 кв. см. При условии, что грунт оказывает сопротивление равное 3, количество столбов соответствует норме.

План фундамента

Ни один фундамент, даже самый простой, не строится без плана. Он изображается в виде рассеченной по горизонтали плоскости, где разрез проходит выше подошвы столбов, но ниже поверхности грунта. На плане должно быть наглядно показано основание фундамента – раскладка блоков, бутовая или бутобетонная подушка и т.д. Если в доме планируется сделать подвал, на чертеже надо изобразить его контур, чтобы стены опирались на фундамент. Подвальное помещение помечается на схеме линией, тоньше, чем линия подушки.

На чертеже должны присутствовать координатные оси и размеры, по которым можно определить дистанцию между столбами, привязку элементов, отметки уровня закладки подушки, а также марки элементов сборных конструкций.

Если вы сомневаетесь в том, что сможете сделать расчет ростверка свайного фундамента самостоятельно, это дело лучше доверить специалистам. И если на найме рабочих для строительства основания можно сэкономить, то создание плана лучше провести как можно более качественно.

После составления чертежа проведите разбивку плана. Грубо говоря, это перенесение основных размеров с чертежа «в поле». Для этого делают замеры, определяя площадь будущего дома, снимают плодородный слой почвы, вставляют колышки на местах строительства столбов и стен и натягивают между ними веревку.

Столбы устанавливают в 1-2 м от основного строения. От намеченных стен здания к столбам должны идти параллельно прибитые доски или рейки, на которых надо указать размеры ям для столбов и траншей для стен.

В обязательном порядке проверьте ровность углов прямоугольного основания. Пользуясь теодолитом, проверьте разметку внизу траншеи, особое внимание уделив углам дома и местам пересечения лент. Разметка на участке должна полностью совпадать с чертежом, при этом дистанция между столбами не должна быть больше 1,5-2,5 м.

При составлении плана фундамента совершенно необходимо выяснить глубину промерзания грунта, а также уровень пролегания подземных вод. Характер почвы играет большую роль, поскольку столбчатые фундаменты рекомендуется ставить на проблемные и неустойчивые грунты (дает меньшую нагрузку).

Бюджетный вариант: пошаговая инструкция

Итак, когда все расчеты сделаны, а материалы – закуплены, можно приступать к строительству фундамента. Ниже мы расскажем, как построить недорогой, долговечный фундамент для небольших построек, например, бани или беседки. Заливать под такие сооружения массивное основание не имеет смысла, поэтому можно сэкономить время, силы и деньги.

Ход работы:

  1. Сделать ямы – проще всего сделать ямы для столбов при помощи бура диаметром 25-30 см. Глубина ям должна достигать 15-20 см (для не сильно пучинистых грунтов). Стенки и дно ямы обкладывают листовым рубероидом, вставляют армирующую сетку и заливают цементно-песчаным раствором (цемент М200). В центр каждой ямы вставляют железную арматуру с запасом 10 см. Вместо рубероида можно использовать строительные полиэтиленовые пакеты, главное – не дать цементному раствору впитаться в грунт.
  2. Установить столбы – внутрь асбестоцементной трубы диаметром 10 см укладывают 2 арматуры диаметром 1-2 см и устанавливают на «башмак». Трубы заливают такой же песчано-цементной смесью, попутно утрамбовывая ее железным прутом, чтобы не оставалось пустот. Сверху устанавливают болт или кусок арматуры.
  3. Повторное бурение – для полного застывания бетона в столбах потребуется выждать 4-7 дней, а затем можно приступать к повторному бурению. В этот раз ямы бурят ниже глубины промерзания грунта и быстро вставляют в них столбы, чтобы они не осыпались. Оставшиеся пустоты засыпают грунтом и утрамбовывают.
  4. Построить ростверк – его изготавливают из металла, железобетона или дерева – в зависимости от финансовых возможностей. Главное – обеспечить гидроизоляцию ростверка и не допустить его прямого контакта с землей.

Долговечный фундамент: пошаговая инструкция

Способ строительства свайного фундамента с ростверком, изложенный ниже, подойдет для малоэтажных жилых домов из блоков, кирпича, бетона или дерева. Сваи также могут быть сделаны из любого материала, но самым практичным и долговечным является железобетон.

Ход работы:

  1. Подготовить участок – для очистки участка по всей площади будущего дома срезают плодородный слой почвы (примерно 20-30 см) вместе с растительностью. Если на вашем участке имеется природная глина, есть смысл сделать гравийно-песчаную подушку, чтобы обеспечить дренаж. Толщина подсыпки зависит от физико-химических характеристик грунта – чем он неустойчивее, тем толще подушка. Все неровности необходимо удалить и сделать разметку под фундамент (поставить колышки и натянуть веревки).
  2. Перенести план дома с чертежа на землю – разметить, где какая комната будет находиться, чтобы потом проще было работать.
  3. Вырыть ямы – рытье ям происходит точно также, как и в предыдущем способе, однако делать их надо глубже – от 50 см до метра и больше (в зависимости от свойств грунта). Если яма глубже 100 см, ее стенки необходимо укрепить распорками и копать с откосами. Глубина ям должна быть на 30 см больше, чем указано в чертеже, чтобы хватило места для песчано-гравийной подушки. В ширину их следует делать тоже чуть больше, чтобы легко поставить опалубку или распорки.
  4. Установить опалубку – вообще, ее можно делать даже из строительного мусора, но для качественной опалубки используют струганные доски размером примерно 40х150. Также подойдет ДСП, влагостойкая фанера или оцинкованное железо.
  5. Провести армирование – его проводят в горизонтальном направлениями прутами диаметром 12 мм, устанавливая вертикальные перемычки через каждые 20 см (перемычки делают из проволоки 6 мм). Для связки столбов с ростверком через арматуру необходимо вывести стержни над фундаментом на 10-15 см.
  6. Залить столбы – заливка цементного раствора осуществляется в уже установленные в ямы трубы. Укладывать бетон следует слоями толщиной 20-30 см, тщательно проверяя каждый слой на отсутствие пустот. Это можно делать вручную при помощи железного штыря, но лучше использовать ручную вибромашину.
  7. Выполнить гидроизоляцию – даже если вы строите высокий монолитный фундамент, укладка гидроизоляции является обязательной. Для этого столбы тщательно зачищают, обрабатывают битумной мастикой и укутывают несколькими слоями рулонного рубероида (или другой рулонный материал). При этом закрывать надо не только боковые части, но и верхний торец столба, на который будет устанавливаться ростверк.
  8. Построить ростверк – строительство ростверка очень напоминает заливку ленточного фундамента: между столбами делают опалубку, устанавливают под ней песчаную подушку, заливают цементно-песчаным раствором, укрепленным арматурой. После застывания бетона подушку убирают и устраивают гидроизоляцию балок или деревянных элементов (если ростверк из дерева). К слову, если для ростверка использовали дерево, его необходимо предварительно обработать антисептическими и антипиренными составами.

Полезные советы

Любая работа по строительству сопряжена со своими тонкостями и хитростями. Мы подготовили список полезных рекомендаций, которые помогут вам сделать качественный и долговечный столбчатый фундамент с ростверком.

Что нужно знать, чтобы построить крепкий фундамент:

  1. Устанавливайте столбы не только по углам будущего дома, но во всех узловых точках (пересечения стен, промежутки между стенами, все углы здания и т.д.).
  2. Столбы должны располагаться в 1,5-2,5 м друг от друга. Если расстояние будет больше, ростверк может не выдержать и разрушиться, если меньше – вы потратите неоправданно много стройматериалов и сил.
  3. Столбчатые фундаменты с высоким ростверком идеально подходят для участков с неровностями, которые нельзя «сгладить». Также их рекомендуют устанавливать в местах с большой глубиной промерзания грунта или там, где подземные воды лежат близко к поверхности.
  4. Для небольших легких строений лучше выбрать сборную конструкцию, но для жилых и более массивных зданий отдайте предпочтение монолитному фундаменту.
  5. Чтобы максимально продлить эксплуатационный срок столбов, сделайте несъемную опалубку из пеноплекса – так вы не только защитите ростверк, но сделаете дом более теплым и сухим.

Столбчатый фундамент с ростверком

Содержание

  • В чем особенность устройства столбчатого фундамента
  • Какие варианты столбчатого фундамента наиболее популярны
    • Схема столбчатого фундамента с заглубленными опорами
    • Столбчатые фундаменты без использования ростверка
    • Столбчатый фундамент с ростверком без углубления в грунт
  • Заключение

Главной причиной растущей популярности столбчатого фундамента является простота конструкции фундамента. Если грунт относительно стабильный, и особой потребности в обустройстве цокольных или подвальных помещений нет, можно установить свой дом на столбчато- ростверковый фундамент. Стоимость такой системы относительно невелика, поэтому к ней прибегают в тех случаях, когда необходимо поднять небольшое здание или пристройку к дому на небольшую высоту над грунтом.

В чем особенность устройства столбчатого фундамента

Несмотря на внешнюю зрительную схожесть с устройством свайных систем, столбчатые фундаменты имеют свою специфику, отражающуюся на конструкции фундамента:

  • Столбчатые опоры чаще всего выполняют квадратного сечения, намного реже – круглого. Это определяется способом изготовления. Опору в виде столба можно выложить кирпичной кладкой, камнем — пластушкой, собрать из бута, отлить из бетона или сложить из бута в опалубке;
  • Соотношение длины опорного элемента столбчатого фундамента к поперечному сечению значительно меньше, чем у свай. Устойчивость здания, поднятого на значительную высоту, при использовании столбчатого фундамента выше, чем у свайной схемы, даже при использовании усиленного ростверка;
  • За счет высокой жесткости и прочности количество опорных элементов столбчатого фундамента можно изготовить значительно меньше, чем в случае, если бы использовались классические винтовые или буронабивные сваи.

Важно! Одним из наиболее замечательных свойств этой схемы является то, что построить столбчатый фундамент с ростверком своими руками значительно проще и дешевле, чем ленточный или свайный вариант.

Какие варианты столбчатого фундамента наиболее популярны

Выбор конкретного решения во многом зависит от конкретной конструкции дома, его веса и жесткости каркаса здания. Чтобы столбы не кренились и не падали, как свечки, опоры связывают специальным горизонтальным поясом из железобетона, металлопроката или даже просто деревянным брусом.

Существует несколько основных схем использования оформления столбчатого фундамента:

  1. Классический вариант — заглубленные в грунт столбчатые опорные элементы с навесным ростверком, по данной схеме строится 90% всех столбчатых фундаментов;
  2. Столбы без заглубления в грунт, с опорой на подушку из гравия, чаще всего это монолитный столбчатый фундамент с ростверком. В этом случае можно получить высокую жесткость фундамента, позволяющую снизить до минимума риск крена или просадки здания;
  3. Столбчатый фундамент без ростверка. Очень популярный вариант, к которому прибегают для обустройства небольших компактных зданий.

Схема столбчатого фундамента с заглубленными опорами

По сути, такая система мало чем отличается от свайного фундамента на очень толстых и коротких опорных элементах. Зрительно разница проявляется в значительно меньшем количестве опорных элементов, располагающихся на большем удалении друг от друга. Для сваи оптимальный шаг равняется полутора метрам, а для столбчатого варианта расстояние между опорами может составлять 2,5-3 м, при одинаковой толщине ростверка.

Условно конструкции такого фундамента делятся на мелкозаглубленные и с заглублением на уровень промерзания грунта. Первая из указанных схем применяется на слабопучинистых грунтах. Последний вариант получается очень затратным, но к нему прибегают в случаях, когда необходимо ограничить количество свай на участке. В обоих случаях кирпичный или отлитый из бутобетона каркас устанавливают на песчано-гравийную подушку, делают дренаж и гидроизоляцию столбчатого фундамента.

Погружение в грунт даже на небольшую глубину очень тяжелой и массивной опоры настолько увеличивает жесткость столбчатого фундамента, что в ряде случаев можно обойтись без жесткого поперечного каркаса – ростверка.

Столбчатые фундаменты без использования ростверка

Классическим исполнением ростверка является железобетонная балка, укладываемая на вертикальные опоры или оголовки свай. Кроме армированного бетона, для обустройства ростверка может использоваться металлический профиль, например, швеллер или тавр, или даже дубовый брус большого сечения. Основной функцией ростверка является передача и распределение веса здания между всеми опорными элементами столбчатого фундамента. Вторая функция ростверка — фиксация и удержание опоры в строго вертикальном положении.

Тяжелые и жесткие опоры из камня обладают огромной поперечной жесткостью, поэтому опрокидывающий момент может возникать только при точечном пучении грунта, когда мерзлый грунт выдавливает одну опору сильнее других. В этом случае ростверк помогает компенсировать неравномерность нагрузки и остановить крен.

На «спокойных» грунтах из крупнозернистого песка или с большим включением известняка ростверк теряет часть своих функций, и для дома с небольшим размером стен — 4х4, 4х6 м от него можно вообще отказаться. Чаще всего это делают при строительстве брусовых или бревенчатых бань, дач, рыбацких и охотничьих домиков. Чтобы избежать поперечного крена, опорные элементы столбчатой системы углубляют в грунт на полметра, а роль ростверка играет первый ряд бруса.

Для крепления стен к опорам в кладку или отливку на этапе формования заделывают анкерные болты и укладывают двойной слой гидроизоляции из рубероида и вспененного полиэтилена. Устройство и отливка балки ростверка из железобетона требует значительного количества времени и сил. Поэтому владельцы небольших домиков стараются отказаться от ненужной на их взгляд детали в конструкции здания.

Одной из задач, которые необходимо решать при отказе от использования ростверка, является проблема обеспечения равной высоты всех опорных элементов. В противном случае балки первого ряда лягут на столбчатую систему с уклоном, а это может привести к крену всей конструкции здания.

В некоторых вариантах ростверк заменяют обычными толстыми брусами, которые укладывают на сплошную подушку из гравия и песка, выравнивают в горизонтальной плоскости, фиксируют скобами и кольями. Далее из бревен или бруса собирается основной каркас здания с перевязкой рядов опор по стандартной схеме.

Столбчатый фундамент с ростверком без углубления в грунт

К достоинствам столбчатой схемы можно отнести возможность установки коробки здания вообще без заглубления в грунт. Чаще всего подобный способ реализуется в виде монолитной конструкции, в которой ростверк и опоры отливаются, как единое целое, из армированного железобетона. Такой каркас обладает повышенной жесткостью и прочностью, что особенно важно для каркасных газобетонных стен домов.

Перед отливкой в обязательном порядке необходимо забетонировать опорные площадки, на которые впоследствии устанавливается опалубка для формирования тела столбов и ростверка.

Более простым вариантом поверхностного фундамента является «башмачный» тип опорных элементов. Каждый из столбов фундамента отливается в виде куба или усеченной пирамиды с высотой и основанием в 30-40 см.Подобная конфигурация делает опоры чрезвычайно прочными и устойчивыми, достаточно выровнять площадку в горизонтальной плоскости и отсыпать подушки под опорные блоки из трехслойной песчано-гравийной смеси.

Заключение

При всех своих достоинствах столбчатый фундамент с ростверком не очень удобно использовать для сложных рельефов местности, особенно, если это глинистый скат на берегу озера или пруда. В этом случае даже небольшое здание потребует мощного ростверка и заглубления столбов, как минимум, на метр в грунт. Отлично подойдет для избушки в лесу, на песчаной почве можно ограничиться небольшим, в 20-30 см заглублением, а в случае использования «башмаков» не нужно даже этого, просто утрамбуйте грунт и отсыпьте подушку из щебенки.

  • Строим дом из пеноблоков своими руками

  • Плавающий фундамент

  • Опалубка для фундамента своими руками

  • Фундамент под печь в баню

Фундамент ростверка – типы, применение и процесс строительства

Фундамент ростверка – это тип мелкозаглубленного фундамента, который обычно устанавливается у основания колонн для распределения тяжелых конструкционных нагрузок колонн, опор или лесов на большую площадь.

Нагрузка распределяется с помощью слоев или ярусов балок; каждый ярус расположен под прямым углом к ​​соседнему ярусу. Ростверковый фундамент наиболее подходит для грунтов, имеющих низкую несущую способность.

Этот фундамент помогает избежать глубоких земляных работ, так как необходимая площадь основания предусмотрена для передачи нагрузки. Глубина фундамента ограничена от 1000 мм до 1500 мм.

Фундамент ростверка состоит из следующих компонентов: балки ростверка, распорные или перемычки и фундаментные болты. Балка ростверка изготавливается из стальных или деревянных брусков, скрепленных болтами, образуя прочное основание.

Распорка или перемычка укладывается перпендикулярно балке ростверка с каждой стороны и обеспечивает дополнительную опору для боковых нагрузок.

Фундаментные болты используются для крепления балок ростверка к основанию под ним, которое может быть бетонным или железобетонным.

Обычно используется в коммерческом строительстве, таком как офисные здания и магазины розничной торговли, но также может использоваться в жилищном строительстве.

Типы ростверкового фундамента

Ростверковый фундамент может быть изготовлен из дерева, стали и железобетонных материалов. Тип используемого материала зависит от типа конструкции, высоты здания и его веса.

Типы ростверковых фундаментов включают:

  1. Деревянные
  2. Сталь
  3. Железобетон
1. Фундамент под ростверк деревянный

Фундамент под ростверк изготавливается из деревянных досок. Он использует ряд тяжелых бревен, называемых ростверками, для поддержки здания. Ростверки укладываются параллельно и соединяются болтами. Вся система ростверков и ригелей залита бетоном.

Кроме того, ростверковый деревянный фундамент удобен в грунтах с низкой несущей способностью, как правило, менее 50 кН/м2. Деревянные доски имеют ширину 8–12 дюймов и толщину 2–3 дюйма. Каждый слой ростверка укладывается перпендикулярно соседнему слою.

Длина ростверка пропорциональна нагрузке здания и обратно пропорциональна безопасной несущей способности грунта. После размещения ростверков в сетке ростверки соединяются между собой болтами.

Болты удерживают ростверки на месте и не допускают относительного перемещения, что обеспечивает безопасность фундамента. Зазор между ростверками в каждом слое заливается бетоном.

2. Фундамент стальной ростверк

Подобно фундаменту деревянного ростверка, фундамент стального ростверка состоит из стальных балок. Он использует серию двутавровых балок MS для поддержки здания. Ростверки укладываются параллельно и соединяются сваркой или болтами.

Размер стальных балок зависит от нагрузки здания. При необходимости две балки можно соединить вместе, чтобы получилась одна.

Стальные лаги располагаются параллельно в каждом слое, аналогично деревянному ростверковому фундаменту. Кроме того, каждый слой перпендикулярен соседнему слою.

Площадь ростверкового фундамента как индивидуального основания равна нагрузке на столб, деленной на безопасную несущую способность грунта.

Вся система балок покрыта бетоном. Бетонное покрытие толщиной не менее 100 мм сохраняется со всех сторон балок. Защищает стальные балки от ржавчины.

3. Фундамент ростверк железобетонный

Ростверк железобетонный ничем не отличается от фундаментов ростверка из дерева и стали. Отличие только в используемом материале. Как следует из названия, железобетонный ростверк-фундамент изготавливается из железобетона.

Фундаменты из деревянных и стальных ростверков используются давно. Однако железобетонный ростверк является относительно новым, и достижения в технологии бетона позволили использовать бетон в фундаментах ростверка.

Бетонные ростверки доступны в сборном и монолитном вариантах. Кроме того, можно использовать предварительно напряженные бетонные ростверки.

Чем хорош ростверковый фундамент для вашего дома?

Ростверковый фундамент использовался со времен Римской империи и был популярен в средние века. Фундамент-ростверк не так распространен, как когда-то, но некоторые до сих пор используют его в постройках, где он может быть очень эффективным.

Ростверковый фундамент представляет собой тип фундамента, состоящий из деревянных или металлических балок, уложенных на землю и затем заполненных бетоном. Этот тип фундамента имеет много преимуществ, в том числе дешевле, чем другие фонды.

Основным преимуществом этого типа фундамента является то, что его можно построить быстро и легко в любое время, что делает его очень удобным для строительных проектов, когда вы должны начать строить до того, как у вас будут готовы все материалы.

Как построить ростверк для своего дома?

Процесс возведения ростверка фундамента разделим на две части-

  1. Проект
  2. Строительство
1. Конструкция

Конструкция ростверкового фундамента аналогична конструкции обычного бетонного основания. Во-первых, оцените нагрузку и моменты на фундамент. Увеличьте полученную площадь на 10% за счет собственного веса фундамента. Между тем, также оцените безопасную несущую способность грунта.

Площадь фундамента равна нагрузке, деленной на безопасную несущую способность. Для квадратного ростверка берут квадратный корень из площади, что дает длину ростверка. Добавьте два раза покрытия к ростверку на длину фундамента.

Рассчитать ростверк верхнего и нижнего яруса, используя свойства материала сечения. Обязательно увеличьте допускаемые напряжения в ростверке на 33%, так как ростверк будет забетонирован.

Также спроектируйте разделители для удержания ростверков на месте. Минимальный зазор между двумя ростверками 75 мм. Для проектирования ростверка фундамента лучше воспользоваться помощью профессионала.

2. Строительство

Для устройства ростверка фундамента сначала выкопать котлован под фундамент. Глубина фундамента должна быть до твердых слоев и ни в коем случае не должна быть менее 1 м.

На дно приямка уложить слой РСС марки М10 (1:3:6). Выровняйте бетонную поверхность и оставьте на сутки. Расположите ростверки согласно проекту.

Закрепите их с помощью разделителей, болтов или сварки, как указано на чертеже. Закрепите косынку в верхней части фундамента, чтобы зафиксировать колонну.

Установите опалубку вокруг фундамента. Поддерживайте покрытие со всех сторон фундамента. Залейте свежий бетон в фундамент и уплотните бетон, чтобы не осталось воздушных пустот.

Заключение

Из вышеописанной методики строительства видно, что ростверковый фундамент прост в сооружении и равномерно распределяет нагрузки по площади. Кроме того, это дешевле и экономит время. Строительный материал также легко доступен на рынке.

Однако существует ряд недостатков, которыми обладает ростверковый фундамент. Коррозия стального ростверка представляет собой большую проблему, если он остается на открытом воздухе, чего можно избежать, используя сборный железобетонный ростверк.

Еще одна проблема — ограничение использования. Ростверковый фундамент не подходит для многоэтажного дома. Возможно, нам придется построить сваи под фундаментом из-за очень плохой прочности грунта, что увеличивает время и стоимость строительства.

Конструкция проще, но при проектировании может потребоваться помощь профессионала, который ранее проектировал то же самое.

Читайте также
Типы фундаментов, используемых в строительстве
Типы фундаментов, используемых в строительстве
11 Признаки повреждения фундамента 21 и присоединяйтесь к нашему каналу Telegram

.

Какие бывают виды ростверкового фундамента и его устройство

Несущая способность грунта играет очень важную роль при выборе типа фундамента для строения. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при монтаже, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Содержание

Что такое решетчатый фундамент?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень тяжелых нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

  1. Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
  2. Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
  3. Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
  4. Для ростверкового фундамента следует ожидать относительно небольшую нагрузку конструкции.

Функция ростверкового фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверкового фундамента в зависимости от используемого материала.

  1. Стальной ростверк
  2. Деревянный ростверк
  3. Бетонный ростверк

Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, состоящих из одного или двух слоев. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя под прямым углом располагаются деревянные балки с таким же поперечным сечением, что и сваи. Затем снова положите еще один слой дерева под прямым углом к ​​направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.



Фундамент ростверка бетонный

Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса необходимо использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-30 мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка ростверков. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Сборный ростверк фундамента предназначен для поддержки конструкции, сборный ростверк фундамента включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность ниже; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.

Расчет основания ростверка

Для проектирования основания ростверка необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на сайте researchgate.net)  На основе испытаний на мелкомасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязезащитными прокладками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

 В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

 Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .

И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.

Вертикальная мощность ростверкового фундамента в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную мощность плоского фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве фундамента ростверка,

  1. Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
  2. Опалубка изготовлена ​​из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
  3. Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
  4. Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
  5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
  6. После заполнения поверхности поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

 Преимущества ростверка

  • Меньше времени и материалов, необходимых для установки;
  • Так как не наносится на мерзлый грунт, то позволяет уменьшить тепловыделение дома с помощью фундамента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
