Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.

Оглавление:

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков

Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

• Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

• Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

• Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Опорно-столбчатый фундамент плюсы

Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.

Применение любого вида столбчатых оснований ограничено весом возводимого здания — такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.

Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте

Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.

Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:

• Минимальные сроки строительства — полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
• Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
• Возможность обустройства своими руками, без привлечения спецтехники;
• Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;

Недостатки опорно-столбчатого фундамента

• Невысокая несущая способность ограничивает потенциал применения — подходит только для легких построек;
• Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов — такой фундамент требует наличия надежной обвязки ростверком;
• Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.

Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС

Опорно-столбчатый фундамент из бетонных блоков

Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.

Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.

Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.

Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.

Рис 1.8: Строительство фундамента из ФБС блоков

Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.

Высота одного столба может варьироваться в зависимости от уклона строительного участка — согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой — из пяти.

Рис 1.9: Схема расположения столбчатых опор

Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).

Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.

При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава. По завершению монтажа столбы покрываются гидроизоляционным материалом — толью либо рубероидом и начинается обустройство обвязки.

Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.

Опорно-столбчатый фундамент своими руками

Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:

• Подготовительные работы — участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
• Разметка — согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;

Рис 2.0: Разметка участка под фундамент

• Земляные работы — далее необходимо откопать ямы, в которых будут располагаться опорные столбы.

Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.

• Подсыпка — в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;

Рис 2.1: Схема уплотняющей подсыпки под фундамент

• Бетонирование — в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
• Кладка блоков — кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;

Рис 2.2: Отсыпка столбчатых опор из ФБС блоков песком

• Обустройство обвязки — при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

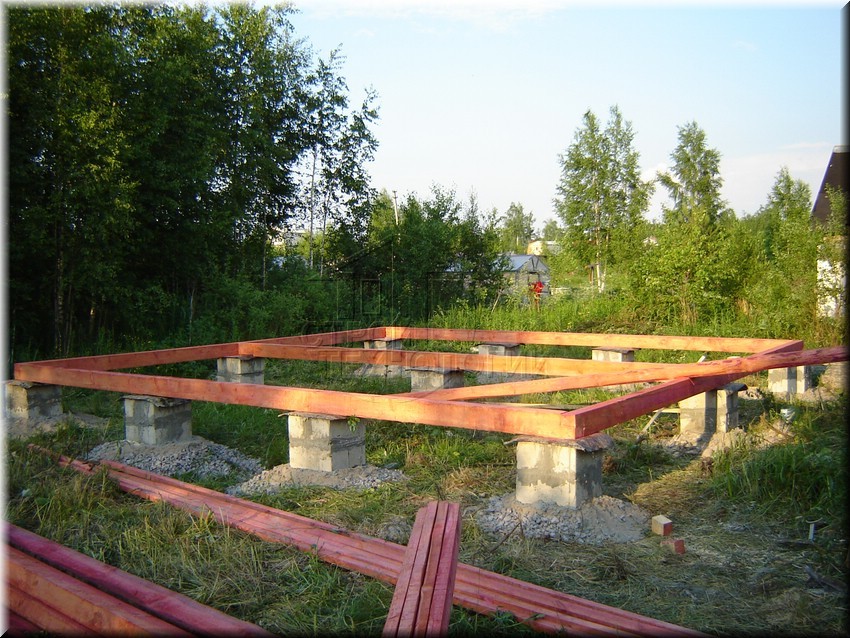

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом

Опорно-столбчатый фундамент — отзывы

Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.

Олег, 30 лет, Москва:

«На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание — идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки — они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами.»

Геннадий, 32 года, Зеленоград:

«Около двух недель назад завершил строительство летней кухни — небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы — от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.»

Наши услуги

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

пошаговая инструкция с фото и видео

Фундамент столбчатого типа — это система столбовых опор, связанных между собой ростверком для равномерного распределения весовой нагрузки от строительных конструкций. Опорные столбы располагаются:

1. на всех углах здания;
2. в местах пересечения перегородок;
3. на примыкании внутренних простенок к наружным стенам;
4. на длинных участках стен, для сохранения шага опор не более 2,5 метра.

Ростверк, объединяющий конструкцию, может быть смонтирован из монолитного или сборного железобетона, металла или дерева.

В качестве рекомендуемых строительных систем для изготовления колонн можно использовать:

• монолитный железобетонный столбчатый фундамент;
• клинкерный или глиняный безпустотный кирпич;
• бутобетон с промежуточной заливкой без армирования;
• стеновые блоки без пустот из плотного наполнителя;
• фундаментные блоки заводского изготовления;
• деревянные столбы.

Столбчатый сборный и монолитный варианты.

Варианты столбчатых оснований.

Самой надежной и устойчивой конструкцией специалисты признают столбчатую систему из бетона на монолитных колоннах. Поэтому рассматривая вопрос о том, как сделать столбчатый фундамент своими руками, мы рассмотрим именно конструкцию из армированных железобетонных столбов и ростверка.

По величине заглубления опор этот вид фундамента подразделяют на незаглубленные, малозаглубленные и заглубленные ниже уровня промерзания. В большинстве случаев столбчатое основание по глубине заложения не достигает твердого несущего слоя грунтов. Это в значительной мере определяет область его применения для небольших, легких или временных зданий и сооружений.

Промерзание грунтов в России.

Принципиальная схема столбчатого основания

Устройство столбчатого фундамента для частного дома представляет собой несущую раму ростверка, которая неподвижно опирается на установленные в грунт вертикальные столбы, имеющие расширение в нижней части, установленное на песчаную подушку. Расстояния между столбчатыми опорами определяется расчетом на основании весовых нагрузок от строительных конструкций, снегового покрова и внутреннего оснащения в виде, например, мебели и бытового оборудования.

Опорные столбы заглубляются в грунт при отсутствии обязательного условия в виде достижения ими плотных слоев и точки промерзания. Единая с ростверком конструкция фундамента создает технические условия для устойчивости здания при наличии горизонтальных и вертикальных нагрузок. Кроме этого, приподнятая над землей нулевая проектная отметка допускает устройство утепленного цоколя, который обеспечит снижение потерь тепла в холодное время года.

Столбчатые фундаменты из бетона применяют:

• для зданий с легкими щитовыми или каркасными конструкциями стен;
• под опоры для тонких кирпичных стен с дополнительным легким утеплением;
• на плотных устойчивых грунтах для удешевления фундаментной конструкции;
• для уменьшения воздействий пучинистых грунтов на элементы фундамента.

Однако в большинстве случаев, при большом весе строительных конструкций или просадочных грунтах, от такого типа фундамента лучше отказаться и использовать ленточный или свайный.

Достоинства и недостатки столбчатой конструкции

Фундаментная конструкция с опорными столбами обладает большим количеством достоинств, среди которых следует отметить:

• возможность самостоятельного выполнения расчетов, проектирования и монтажа, без привлечения квалифицированных специалистов;
• отсутствие необходимости привлечения специальной техники;
• применение на любых видах грунтов за исключением сильнопучинистых и с высоким уровнем грунтовых вод;
• возможность строительства даже при наличии значительных уклонов и неровностей на участке застройки;
• не требуется предварительная подготовка и выравнивание ландшафтной поверхности;
• минимальное время монтажа, не превышающее двух недель;
• недорогая и простая гидроизоляция;
• долговечность конструкции, достигающая 50 лет;
• уменьшенный расход материалов и низкая стоимость.

Среди недостатков обычно отмечают отсутствие подвального помещения и невозможность использования для капитальных кирпичных зданий с большим весом строительных конструкций.

Материалы и инструмент для работы

Перед тем, как правильно залить столбчатый фундамент, потребуется приобрести следующие материалы:

• портландцемент марки 400 или 500;
• щебень средней фракции;
• речной или промытый песок;
• чистая вода;
• стальная арматура диаметром не менее 12 мм;
• вязальная проволока;
• щиты или доски для опалубки;
• деревянные бруски;
• гвозди;
• битумная мастика и праймер.

Из строительного инвентаря и инструмента необходимо иметь:

• бетономешалку;
• широкую невысокую емкость для выгрузки бетона;
• совковую и штыковую лопату;
• молоток;
• ведра для растопки битума и переноски насыпных материалов;
• кисти для нанесения праймера.

Для выполнения разметки вам потребуется рулетка с лентой не менее 10 метров, прочный шнур и колышки. Проверка строительных отметок производится при помощи нивелира или гидравлического уровня.

Пошаговая инструкция

По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.

Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:

Упрощенный расчет конструкции

Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:

• местоположении будущего здания;
• структуре грунтов на участке застройки;
• глубине залегания грунтовых вод с учетом сезонных колебаний;
• предельной глубине промерзания;
• весе строительных конструкций здания, мебели и внутреннего оборудования;
• собственный вес фундамента.

Подробный порядок и пример расчета столбчатого основания описан здесь.

В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.

Cхема столбчатого фундамента/

Разметка мест монтажа опорных столбов

Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.

При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.

Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

Для разметки местоположения монолитных опор рекомендуется установка «лавочек», которые представляют собой два забитых в землю колышка с установленной на них поперечной перекладиной.

К перекладине привязываются отрезки шнура, которые на своих пересечениях обозначают точное месторасположение монолитных конструкций.

Разметка.

Подготовительные земляные работы

После окончания разметки необходимо выкопать ямы под установку опалубки, армирующей конструкции и последующую заливку бетона. Глубина ямок определяется выбранным типом фундамента, который может быть:

• незаглубленным, с простым снятием поверхностного слоя грунта;
• мелкозаглубленным, до 70 см;
• заглубленным до точки промерзания грунта или ниже ее.

Размер откапываемых приямков должен быть как минимум втрое шире расчетного сечения столбов, чтобы обеспечить возможность установки опалубки и дальнейших гидроизоляционных работ. Общее выравнивание площади застройки при этом не требуется.

Ямы глубиной до 1,0 метра могут иметь прямые вертикальные стенки. В случае большей глубины необходимо предусмотреть наличие откосов. На дно каждой фундаментной ямы укладывается подушка из гравия толщиной 15 см и засыпается слоем речного песка толщиной 5 см. Оба слоя необходимо хорошо утрамбовать и хорошо пролить водой. Ширина подушки должна заполнять весь объем ямы в плоскости.

Рытье ямы под столб.

Армирование

Для обеспечения необходимой прочности опорных столбов, монолитная бетонная конструкция должна быть армирована вертикальными прутами диаметром 12 мм. Для поперечной перевязки вертикальной арматуры можно использовать пруты диаметром 8-10 мм, соединяя отдельные элементы вязальной проволокой.

Армирующая конструкция представляет собой пространственный параллелепипед, который устанавливается внутри опалубки на нижнюю опорную подушку из бетона. В верхней части арматура должна выступать на 10-15 см для с возможностью ее будущей увязки с армирующим поясом ростверка.

Схема армирования.

Чертеж армирования.

Установка опалубки

Самый простой и распространенный материал для установки опалубки в частном строительстве — это деревянные доски толщиной до 40 мм, сбитые в щиты при помощи гвоздей. Так же можно использовать плиты ДСП, листовой металл, водоупорную ламинированную фанеру. Для того, чтобы избежать возможного прогиба опалубочных щитов, рекомендуется устанавливать дополнительные распорки между стенкой ямы и щитом.

Отличным вариантом является использование мелкощитовой штатной опалубки на металлических рамах. Подобную опалубочную оснастку сегодня несложно взять напрокат. Ее сборка осуществляется при помощи специального инвентаря и обеспечивает самую высокую прочность и надежность конструкции при бетонных работах.

Опалубка армирующего каркаса.

Строение опалубки.

Для сборки опалубки не рекомендуется применять сухие доски, так как древесина в этом случае будет активно впитывать влагу и приведет к преждевременному высыханию бетона и снижению его качества. Допустимая минимальная влажность дерева не должна быть менее 25%. Хорошему удержанию влаги может способствовать применение ламинированных материалов или полиэтиленовых пленок.

Заливка бетона

После установки арматуры и опалубки можно приступать к заливке бетонной смеси. При больших объемах работ рекомендуется заказать доставку бетона заводского изготовления. Это значительно уменьшит общее количество работ и обеспечит более высокое качество бетона.

На вопрос о том, можно ли заливать столбовой фундамент частями, следует ответить, что это не запрещено, но не рекомендуется, чтобы схватывание монолитной конструкции происходило одновременно.

В случае приготовлении бетонной смеси своими руками, объемное соотношение цемента, песка и щебня следует принимать как 1:2,5:4. Для придания пластичности материалу в бетон можно добавить пластификатор или жидкое моющее средство.

Уплотнение бетона можно производить с использованием погружного вибратора, штыкованием или постукиванием по поверхности опалубки, если ее прочность это позволяет.

Гидроизоляция столбовых опор

Через 96 часов после бетонирования, опалубку необходимо снять и выполнить гидроизоляционные работы для защиты фундаментных опор от неблагоприятного воздействия влаги. Для этого поверхность столбов и опорных подушек необходимо загрунтовать битумным праймером, а после этого покрыть горячим битумом не менее чем за 2 раза. Грунтовку и битум следует наносить на всю поверхность столбов до верха.

Гидроизоляция из рулонных материалов.

Монтаж ростверка

Устройство ростверка, как и колонн, требует монтажа опалубки и продольного армирующего каркаса. Для изготовления опалубки применяются те же материалы, что и в случае возведения столбов. Арматура должна иметь продольные стержневые струны из стальной арматуры диаметром 12 мм, которые должны быть перевязаны с арматурой столбов.

Бетонирование ростверка с помощью коробчатой опалубки из плит ОСП.

Опалубка и армирование ростверка.

Ростверк из деревянного бруса.

Ростверк из железобетонной перемычки.

Заливка бетона производится сразу по всему объему ростверка и обязательно уплотняется с целью удаления воздушных пузырьков из бетонного монолита. После схватывания бетона производятся гидроизоляционные работы для защиты конструкции.

Чертеж фундамента с ростверком.

Обратная засыпка

Приямки для установки опорных столбов после окончания работ должны быть засыпаны песком или щебеночно-песчаной смесью с послойным трамбованием. Для лучшей осадки насыпного грунта каждый насыпаемый слой рекомендуется пролить водой. Трамбовать в этом случае будет труднее, но качество уплотнения повысится.

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции. Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.

Столбчатый фундамент своими руками — пошаговая инструкция для возведения

Долговечный и недорогой столбчатый фундамент обычно строится под зданиями, стены которых можно назвать облегченными – а это деревянные и щитовые бани, каркасные и выполненные из пеноблоков. Но бывает, что нулевой уровень такого типа закладывается и под тяжелой кирпичной баней – когда нужно глубокое заложение и ленточный фундамент в таком случае может разорить. Ведь столбчатые обходятся минимум в полтора раза дешевле последнего варианта, чем, собственно, и хороши.

Для обычно легкой и небольшой бани массивные ленточные фундаменты нередко сродни ненужной роскоши – а вот столбчатый подходит для такого строительства куда больше: и по цене, и по прочности. Да, традиционное устройство столбчатого фундамента не предполагает наличие подвала – но в нем русская парная как раз не нуждается.

Бюджетный столбчатый фундамент с ростверком

Если строить столбчатый фундамент своими руками, то первым делом необходимо сделать его точный расчет. Для чего необходимо вычислить массу бани, а здесь важно учитывать и ее снеговую нагрузку – в Московской области это примерно 100 кг на каждый квадратный метр площади. Как и вес внутреннего наполнения бани: мебели, печи и людей – что это еще 100 кг на тот же метр.

К слову, если трудно вычислить несущую способность грунта на определенной местности, тогда лучше исходить из такого расчета: 0,5-0,6 кг на см2. По сути, именно такие параметры у торфяника или старого осушенного болота. Во всех остальных случаях – дела намного лучше.

Этап I. Изготовление ям

Самый простой способ – взять бур диаметром в 25 см и просверлить им в грунте небольшие ямы – 15-20 см. Это будет основой для изготовления нижней части столбов. Она обязательно армируется мелкой сеткой и засыпается пескобетоном 200-й маркой.

В центральной части ямы нужно вставить несколько прутков арматуры так, чтобы они выглядывали из ямы не более, чем на 10 см. Это могут быть старые и ненужные куски труб, железки и обломки.

А чтобы цементное молочко не впитывалось в грунт, помогут куски рубероида или даже обычные полиэтиленовые пакеты.

Этап II. Установка столбов

Берется кусок асбоцементной трубы, с диаметром 10 см, в него кладутся два арматурных прута диаметром 1,2 см и все это ставится на «башмак». Заливать нужно таким же пескобетоном, попутно все утрамбовывая еще одним прутом. Сверху – либо болт, либо еще один кусок арматуры.

Этап III. Второе бурение

Чтобы отвердел бетон после последних действий – необходимо около 4-5 дней. Далее – можно начинать второе бурение. Для этого понадобится бур – им делается отверстие с диаметром 30 см и обязательно ниже расчетной глубины промерзания. В этот проем нужно быстро вставить получившийся столб – так, чтобы он не осыпался. Прочность его может достигать до 11 тонн нагрузки.

Далее полученное отверстие нужно засыпать тем же грунтом, который был вынут из скважины. Не помешает его также утрамбовать и досыпать.

Этап IV. Строительство ростверка

Ростверк для такого столбчатого фундамента сделать можно из металла, бетона и даже дерева – здесь уже что кому больше нравится. Главное только, чтобы сам ростверк висел над грунтом более, чем на 10 см.

Главный плюс такого вида фундамента в том, что он годится практически для любых бань, обладающих не сильным весом – бревенчатых, брусовых и каркасных. А служит он долго – хоть сто лет, причем даже тогда, когда стоит на болоте.

Основательный опорно-столбчатый фундамент

Конечно, столбы фундамента могут самого разного материала – из бетона, кирпича или камня. Но наиболее популярен сегодня для индивидуального строительства доступный по цене и практичный железобетон.

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Видео: столбчатый фундамент своими руками

В этой статье каждый найдет для себя что-то полезное. Кроме технологии шпаклевки потолка, рассматривается много смежных вопросов, касающихся подбора инструментов и материалов. Идеи для строительства, никогда не помешают. Здесь вы найдете несколько вариантов инструкций.

Сборка дома из СИП панелей, если ее будет осуществлять команда строителей, возможна за 5 часов. Посмотрите ускоренное видео, как это происходит

Столбчатый фундамент для легкой постройки. Арматура здесь сварена, но по технологии ее лучше связывать. Автор рассказывает о преимуществах столбчатого фундамента

столбчатый фундамент из пустотелого блока подойдет под сарай

как бороться с пучением грунта при заливке столбчатого фундамента. Технология заливки. Столбчатый фундамент с бетонным ростверком

сравнение столбчатого и винтового фундаментов

Расчеты столбчато-ленточного фундамента

Технология устройства столбчато-ленточного фундамента. Характеристики и обязательные требования.

Читайте и смотрите другие материалы:

• Как сделать фундамент из асбестоцементных труб.
• Заливка фундамента под дом.
• Утепление фундамента.
• Выбор фундамента для одноэтажного дома.
• Укрепление фундамента.

особенности конструкции, этапы обустройства, видео

Возведение домов и других построек начинается с закладки фундамента (фото возведения различных типов можно посмотреть на нашем сайте). Он должен быть крепким и выдерживать вес всего строения. Среди разных типов фундаментов наиболее распространенными являются столбчатые, ленточные и плиточные.

Столбчатые или свайные опорные конструкции состоят из набора отдельных столбов, глубоко вкопанных в землю. Исходным материалом может быть дерево, камень, кирпич, бутобетон, железобетон или монолитный бетон. На верхних концах столбов располагается ростверк, связывающий все части фундамента в единую конструкцию. Он представляет из себя ленточную конструкцию из монолитного железобетона.

Такой тип фундамента целесообразно использовать при строительстве легких строений:

• деревянных и каркасных домов;
• беседок, террас, бань и прочих хозяйственных построек легкого типа;
• каркасных конструкций с небольшим весом (теплиц, навесов, ангаров и т. д.).

Такую конструкцию выбирают при возведении домов на склонах и в местах, где плотный слой грунта находится на значительной глубине.

Особенности конструкции

При закладке свайных фундаментов следует придерживаться определенных правил.

• Местоположение основных столбов рассчитывается так, чтобы они находились во всех местах пересечения стен.
• Дополнительные столбы располагают под стенами на определенном расстоянии (в основном 1,5−2м).
• Верхние части столбов (оголовки) должны быть на одном уровне. На нее опирается ростверк.
• Основание столбов должно находиться достаточно глубоко (ниже глубины промерзания грунта) и опираться на прочные грунты.
• Среднее расстояние от почвы до оголовков составляет 0,5 м. Зазор оставляется для предотвращения сырости в доме.

Преимущества столбчатого фундамента

Данный тип фундамента имеет ряд достоинств:

• Не требует выполнения подготовительных работ.
• Легко и быстро монтируется.
• Может быть возведен одним человеком без особых знаний и навыков.
• Имеет длительный срок эксплуатации.
• Небольшая стоимость.
• Возможно применение при различных видах грунта на местности (кроме пучинистых) и на любых ландшафтах.
• Значительная экономия на гидроизоляции.

Недостатки

Столбчатые ленточные фундаменты не подходят для тяжелых строений и не предусматривают строительство погребов или подвалов под домом.

Устройство столбчатого фундамента

Основной конструктивный элемент столбчатого фундамента — опоры (столбы). Они передают всю нагрузку от строения на грунт. Обязательным является наличие опор под каждым углом здания и в местах пересечения стен.

Столбы можно сделать квадратной, прямоугольной или круглой формы. В качестве основы для круглых опор берется асбестоцементная труба, в которую в дальнейшем заливается бетонная смесь. Для увеличения несущей способности можно выполнять своими руками столбы сложных форм — с уширением в нижней части.

Опоры объединяются в цельную конструкцию путем возведения ростверка. Для этого могут быть использованы прочные брусы или двутавровые стальные балки. Также изготавливают связку из сборного или монолитного железобетона.

Для защиты подпольного пространства строений со столбчато-ленточным фундаментом от попадания мусора, атмосферных осадков, холодного воздуха, между столбами строится ограждающая стенка — забирка. В ней оставляют окна для вентиляции и подвода различных коммуникаций. Забирка не крепится к опорам фундамента.

Расчет фундамента

1. Расчет глубины фундамента. На этот показатель влияют:
   • вид грунта, глубина его промерзания, наличие грунтовых вод;
   • исходный материал, из которого будут строиться столбы;
   • вес строения.

   В случае постройки фундамента на наклонной поверхности его глубина везде должна быть одинаковой, за основу следует брать максимальную.

2. Количество столбов. Рассчитывается по формуле n=F/S*R, где:
   • n — количество столбов;
   • F — нагрузка (вес здания), сюда входит и вес самих столбов;
   • S — площадь подошвы столба;
   • R — сопротивление грунта (от 2 до 6, зависит от типа и влажности грунта).
3. Толщина столбов. Минимальные размеры для разных материалов:
   • бутовый камень — 60×60 см;
   • бутобетон — 40×40 см;
   • кирпич — 45×45 см;
   • железобетон — 25×25 см;
   • асбестоцементные трубы — диаметром 20 см. Толщину следует увеличивать для тяжелых зданий.
4. Высота столбов выше уровня земли. Минимальное расстояние между землей и оголовками опор должно составлять 30 см.

Увеличивать высоту фундамента следует при возможном подтоплении и наличии большого количества снега в зимний период.

Подготовительные работы

После проведения всех расчетов на земельном участке делаются отметки, где будут строиться столбы. Они должны располагаться под каждым углом здания, в местах с большой нагрузкой, под центрами стен и через каждые 1−3 метра в случае длинных стен. Тяжесть должна распределяться на все столбы равномерно.

Отступив от периметра будущего строения по 2 м с каждой стороны, обозначается граница. С этой части необходимо снять верхний слой земли, глубиной 10−30 см для предотвращения прорастания различных растений под домом.

Площадка должна быть ровной: все бугры разбиты, а углубления засыпаны. Сверху насыпается песок или гравий.

Столбчато-ленточный фундамент своими руками

Опорно-столбчатый фундамент строится в определенном порядке.

• Выкапывание ям для опор фундамента. Если предусмотрены столбы круглой формы, то можно воспользоваться ручным буром.
• Трамбовка оснований.
• В ямы вставляются готовые столбы, трубы и делаются опалубки.
• Опалубки, трубы фиксируются — засыпаются грунтом с внешней стороны и заливаются бетонной смесью. Смесь утрамбовывается и вставляется по центру металлический стержень. Снимать опалубку следует после полного застывания бетона, не ранее, чем через две недели.
• Проверка уровня оголовок столбов. Выравнивание в случае необходимости.
• Постройка опалубки для ростверка. Укладка бетонной смеси.
• Покрытие поверхности бетона гидроизоляционным материалом.

Столбчатый фундамент (видео можно посмотреть ниже) является самым популярным для легких сооружений. Он одновременно обладает такими свойствами, как прочность и дешевизна. То есть столбчатый фундамент своими руками — это не такая уж невыполнимая задача. На нашем сайте можно также посмотреть фото возведения винтовых фундаментов для жилых и хозяйственных построек.

Столбчатый фундамент своими руками + фото и видео

Столбчатый фундамент своими руками сможет сделать каждый желающий. Но, в процессе возведения строительного объекта, особое внимание следует уделить его правильному монтажу. Современный рынок строительных материалов позволяет подобрать необходимые варианты основ для будущей смеси, а также нужный инструментарий (возможна аренда). Но, чтобы залить столбчатый фундамент своими руками, нужно обязательно вооружиться специфическим опытом и знаниями. Это поможет не только создать надежную и долговечную «подушку», но и существенно сэкономить денежные средства, затраченные на фундамент.

Работы по самостоятельной заливке столбчатого фундамента.

В случае если запланировано строительство дачного дома, бани или другого подобного здания легкой комплектации, максимально уместным будет залить столбчатый фундамент своими руками. Это обусловлено тем, что данный вид фундамента не потребует проведения объемных земляных работ. Достаточно, после планировки участка, снять слой дёрна глубиной в 15-25см. После зачистки грунта и процесса его выравнивания, необходимо разметить всю площадь будущей основы. Отмечаются точки размещения будущих столбов (все углы дома, места потенциально большой нагрузки на фундамент). Столбы под фундамент будут располагаться по прямой линии. Расстояние между ними не должно превышать 2,5м, но и ближе 1,5м их устанавливать также не рекомендуется. В процессе монтажа свай, следует учесть уровень промерзания местного грунта, именно от этой величины будет зависеть глубина помещения столбов (на 25 см ниже границы).

Ростверк для столбчатого фундамента своими руками.

Практически все виды основ, требует усиления с помощью применения железобетонной либо бетонной связки. Заливая столбчатый фундамент своими руками, также необходимо учесть этот факт. Таким образом, сразу после установки свай, монтируется высокий ростверк. Он располагается на 35-75 мм над землей (строго горизонтально). Также производится возведение забирки (тонкие стенки из красного кирпича в 20-30 см, размещаются между столбами). Если на участке грунт очень слаб, то под эти кирпичные перешейки следует выполнить специальную подушку из песка в 15-20 см и изнутри утеплить её основу керамзитом или грунтом. Реже используется низкий ростверк, лежащий на грунте и опирающийся на столбы.

Сваи для столбчатого фундамента своими руками.

Выполняя столбчатый фундамент своими руками, естественно необходимо изготовить и сами столбы. Они могут быть приобретены уже готовыми либо сделаны из различных материалов: бетонная смесь, металлические и асбоцементные трубы, стальные стержни, деревянные бревна (дуб, лиственница). Для размещения свай, по заранее намеченным точкам, применяется оборудование для бурения скважин либо же столбы просто вбиваются в грунт на нужную глубину. Альтернативой данным вариантам становится выкапывание колодцев, для заливания его армированным бетоном и засыпания бутовым камнем.

Подвальное помещение в домах со столбчатым фундаментом.

При строительстве дома со столбчатым фундаментом своими руками, стены подвального помещения возводятся отдельно. Его основой также служит отдельный фундамент, заложенный, относительно пола будущего помещения, на полметра вглубь. Для изоляции стен производят «глиняный замок» (стены заполняются мятой глиной, слой которой, после трамбовки, составляет 20-50см). Прежде чем его выполняют, наружные площади стен следует покрыть оклеечной гидроизоляцией, а в потолке подвала проделать вентиляционные отверстия (приточное и вытяжное). Оптимальным решением будет вывод вытяжной трубы за пределы крыши. В домах, возведенных из кирпича, для этого необходимо создать специальную шахту. В деревянных постройках, допускается монтаж металлической трубы внутри каркаса.

Следуя из вышеперечисленного, столбчатый фундамент своими руками сможет подготовить каждый желающий. Он позволит существенно сэкономить на всем процессе строительных работ. Единственный недостаток этого типа основ, заключается в том, что в случае необходимости создания подвальных помещений, владельцу придется закладывать пол, стены и новый фундамент для этой комнаты.

Как утеплить столбчатый фундамент дома

На чтение 4 мин. Просмотров 164 Опубликовано 13.01.2020

Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.

Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.

Разновидности устройства столбчатых фундаментов

Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.

Чем утеплить столбчатый фундамент дома

Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.

Материалы для утепления фундаментов

Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.

Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.

Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.

Пеноплекс отличается высокой прочностью и долговечностью. Утеплитель не боится влаги, в нем не заводятся грызуны. используется пеноплекс не только для утепления столбчатого фундамента, но и для утепления отмостки дома по периметру, утепления ленточного фундамента, выпускается в плитах толщиной 20 – 100 мм.

Схема утепления столбчатого фундамента

Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.

Схема утепления столбчатого фундамента своими руками

Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.

Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.

Как утеплить столбчатый фундамент дома

Как утеплить столбовой фундамент

Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы

Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео, как утеплить столбчатый фундамент пеноплексом своими руками.

Как утеплить столбчатый фундамент. Видео урок

Изучите столбчатый макет с сеткой

Сетка упорядочивает дочерние элементы по столбцам и строкам. Каждая строка и столбец поддерживает различные ограничения размера. Дочерний элемент использует присоединенные к сетке свойства, чтобы указать расположение строки и столбца, а также указать, следует ли охватывать несколько строк и столбцов.

Выпущено

02.12.2016

Windows Presentation Foundation (WPF) в Visual Studio 2015 предоставляет разработчикам унифицированную модель программирования для создания современных приложений в Windows.В этом курсе опытный разработчик Уолт Ритчер подробно расскажет, как создать богатый пользовательский интерфейс Windows с помощью панелей макета WPF: базовых контейнеров пользовательского интерфейса, используемых для размещения и упорядочивания элементов в XAML и другом коде. Изучите шесть доступных готовых панелей макета, включая панели стека, закрепления и сетки, и узнайте, как добавлять строки, столбцы и дочерние элементы; размер и положение содержимого; и создайте собственную панель макета для более точного управления дизайном интерфейса.Темы включают:

• Изучение макетов панелей
• Работа с сеткой
• Добавление строк и столбцов
• Создание прокручиваемого содержимого
• Видимость элемента управления
• Выравнивание содержимого
• Изготовление панелей нестандартной компоновки

Уровень квалификации

Средний

2ч 13м

Продолжительность

29 036

Просмотры

Показать больше
Показывай меньше

Продолжить оценку

Вы начали эту оценку ранее, но не завершили ее.Вы можете продолжить с того места, где остановились, или начать заново.

Резюме
Начать сначала

Как создать фундамент пирса своими руками

Сущность фундамента столбчатого типа

Фундамент столбчатого типа строится из различных строительных материалов, о которых мы поговорим позже. Назначение фундамента опоры — принимать нагрузки от конструкции легких садовых построек и распределять эти нагрузки на почву.

Фундамент пирса своими руками

Среди садовых построек, которые рекомендуется строить на опоре фундамента, выделяют:

Кроме того, можно даже возвести одноэтажный каркасный дом.

Не допускается строительство опоры. Фундамент под высотное здание или жилой дом из сверхпрочных материалов: кирпич, шлакоблок, бетон и т. Д.

Преимущества пирсового фундамента следующие:

• Легкость возведения фундамента (можно построить самостоятельно без специальных навыков строительства, зная только азы)
• Нет необходимости в специальном оборудовании и знаниях
• Подходит для любых почв (кроме покупных и с высоким расположением грунтовых вод)
• Возможность застройки даже на участках, расположенных на холмистой местности и на склонах
• Не требует сложных подготовительных работ ландшафта
• Экономия материальных ресурсов: строительство фундамента пирса самое дешевое (его строительство экономичнее в 2 раза)
• Скоростная сборка — время от тренировочной зоны до заливки колонн не более двух недель
• Минимальная гидроизоляция колонн
• Достаточная прочность конструкции
• Долговечность (при правильной конструкции с соблюдением всех рекомендаций фундамент выдерживает более 50 лет)

Это далеко не все преимущества пирсового фундамента, их реально меньше в 2 раза, но статья не об этом.

Недостатков пирса Фонда являются:

• Неспособность выдерживать значительные нагрузки
• Исключение создания подвала под дом

Как видите, недостатки практически несущественны и никак не повлияют на легкую конструкцию, которой является фундамент.

Из чего сделать фундамент для пирса своими руками?

Еще один приятный плюс — фундамент пирса имеет несколько различных вариантов стройматериалов, из которых можно строить.

На сегодняшний день фундамент пирса рекомендуется из следующих материалов, которые мы рассматриваем:

Трубы асбестовые . Этот материал очень удобен и прост в сборке, тем более что не требует больших затрат. Ниже мы рассмотрим вариант устройства простеночного фундамента из асбестовых труб своими руками.

Создание фундамента из асбестовых труб

Кирпич . Является популярным вариантом пирсового фундамента. Но следует отметить, что недостатков у этого материала скорее больше, чем преимуществ.Преимущество кирпича в прочности и высокой прочности. Недостатком является сложность кладки кирпича в яме, дороговизна материала и искажения экспозиции из-за пучения грунтов (т.к. конструкция не монолитная).

Фундамент опоры из шлакоблоков

Дерево . Фундамент пирса из деревянных брусков — самый дешевый и экономичный вариант, который подходит для возведения легких конструкций (например, беседок). Еще одно преимущество дерева — простота монтажа, но у этого материала есть существенные недостатки.К ним можно отнести небольшой срок службы фундамента (если только бревна обрабатывать не хорошим антисептиком и тщательно изолировать от воздействия воды), а также сложную систему гидроизоляции, без которой не обойтись.

Бетонный фундамент . Также это хороший вариант под фундамент для пирса, о строительстве которого пойдет речь ниже. Преимущество конкретного пирса фонда является хорошей прочностью, долговечность и хорошее соотношение цена-качество. Недостатком этого фундамента является сложность устройства съемной опалубки для колонн.

Исходя из вышеперечисленных материалов для фундамента опоры, следует обратить внимание на то, что основание может быть как монолитным, так и сборным.

Безусловно, предпочтение следует отдавать монолитному фундаменту, т.к. в его состав обязательно входит арматура, позволяющая выдерживать не только растяжение, но и изгиб.

Если выбрать сборный опорный фундамент, который состоит из кирпича, следует понимать, что во время морозов грунт многократно разберается / промерзает, результатом будет процесс выталкивания колонн на поверхность.Эти деформации способствуют ослаблению швов кирпичей, что приведет к тому, что кирпичные колонны потрескаются и конструкция будет подвергаться перекосу, а это очень большая проблема, т.к. Ремонт фундамента — дело не только очень сложное, но и финансово затратное.

Именно поэтому мы рекомендуем возвести монолитный опорный фундамент, но перед этим обязательно сделайте расчет фундамента, который мы сейчас обсудим.

Расчет столбчатого фундамента

В отличие от простого пирсного фундамента — ленточно-свайного фундамента, для которого совершенно необходима помощь специалистов в расчетах, этот тип фундамента можно рассчитать самостоятельно.Для этого необходимо руководствоваться основными факторами, влияющими на прочность и конструкцию фундамента, а именно:

Тип грунта . Исходя из того, какой грунт преобладает на вашем дачном участке, нужно выбирать конструкцию колонн. Если в почве много грунтовых вод, необходимо принять дополнительные меры, к которым уже обязательно привлечь специалистов. Если не соблюдается высокий уровень грунтовых вод и почва не почама, то можно смело строить фундамент пирса.

Глубина промерзания грунта .Этот фактор зависит от многих вещей. Столбы необходимо утопить ниже глубины промерзания, иначе зимой они будут сильно деформироваться. Глубина промерзания грунта в нашем регионе составляет около 1 метра, поэтому столбы необходимо заглублять на 1,2, 1,5 метра.

Тип фундамента и вес конструкции . Это тоже немаловажный фактор, определяющий шаг между стойками, а также их глубину. Для нормальных условий принято устанавливать планки на расстоянии 2 метра друг от друга.Также следует отметить, что установка колонн производится на важнейших узлах конструкции: внешние углы, пересечение и примыкание к внутренним стенам, под печью (если они есть) и т. Д. Столбики одинаковые для каждого отдельного участка, но глубину решили выбрать от 1,5 до 2 метров (не забывайте, какой размер подходит для облегченного строительства).

Основание пирса

своими руками: пользовательская сборка

Самые популярные виды пирсе Фонда являются сваи Фонд асбестовых труб и железобетона, теперь мы рассмотрим.

Фундамент пирса своими руками

Подготовительные работы для обоих типов одинаковы. Сначала создайте чертежную схему фундамента, в которой укажите все точные размеры между колоннами, а также форму всей площади фундамента. Далее провоцировал смету стройматериалов и приобрел все необходимое.

После этого переходите к зоне подготовки. Сначала с помощью колышков и веревки разметьте территорию, на которой будет создан фундамент пирса своими руками.

Затем удалите дерна всю площадь на глубину 30 см. Это нужно сделать для того, чтобы в будущем можно было создать дренажный слой из песка и гравия, а также защитить место под будущей постройкой (где будет небольшая пустота между полом и землей) от прорастания. растений.

Как известно, тогда ручной дрелью вытягивает необходимое количество отверстий под колонны. Следует отметить, сечение валов не должно превышать 10-15 см сечения стержней, т.к.понадобится место под гидроизоляцию, кладку кирпича и другие технологические мероприятия.

После подготовки ям создайте колонны.

Создание стержневого фундамента из асбестовых труб

После того, как все подготовительные работы будут выполнены, переходим к основному процессу.

Видео пример создания стержневого фундамента из асбестовых труб

Первым делом создается подсыпка на дне котлована из песка и гравия, которую тщательно утрамбовывают. Далее берем асбестовые трубы диаметром не менее 20 см и устанавливаем на дно ямы.Внутри труб необходимо поместить 2-3 стержня арматуры, которые должны быть плотно прижаты к грунту (в который они вошли на 15 см ниже). Диаметр стержней должен составлять 12-14 см, а арматура должна быть ребристой, чтобы обеспечить хорошее сцепление арматуры с бетонным раствором. Забыл сказать, что стержни клапанов убедительно просят привязать к поверхности проволоки через каждые 50 см. Длина стержней должна быть 20 см + глубина ямы + 20 см. Последние 20 см необходимы для того, что бы вертикальные стержни сообщались с горизонтальными, которые будут укладываться на горизонтальную составляющую фундамента.После этого внутри трубы и вокруг них заливают бетонный раствор и, пока он не схватится, строят уровень, чтобы проверить ровность фундамента и, при необходимости, отрегулировать его.

Вот решетки и готово, их нельзя трогать, пока они полностью не затвердеют. В это время можно привлечь к возведению различных коммуникаций, а когда раствор застынет, создать горизонтальную составляющую фундамента — плотный фундамент, который создается из сборных железобетонных блоков или монолитной конструкции с арматурой и раствором, в которые вносят съемную деревянную опалубку. .

Создание монолитного фундамента опоры своими руками

Видеоурок создания монолитного фундамента пирса своими руками

Создание монолитного пирса фонда своими руками не сильно отличается от описанного выше способа. Все, что вам нужно, это установить в ямах вертикальные съемные кожухи, надуть их между стенками ямы и перейти к созданию собственно брусьев. Для этого используется бетонный раствор (марка цемента М200 и выше).Обязательно внутри опалубки создать арматурный трубопровод, как и в предыдущем случае, и залить бетонным раствором. Не забывайте, стержни арматуры обязательно должны выходить на поверхность минимум на 20 см.

Армирование связки

Как только поручни, обрушьте опалубку и переходите к гидроизоляции опор. В этом случае рекомендуется использовать рубероид, который обволакивает колонны в 2-3 раза. После этого приступаем к созданию второй составляющей столбчатого ростверка фундамента.Устанавливаем опалубку, перевязываем турники вертикальной арматуры и заливаем бетонный раствор. Оставляем плот до полного застывания, затем создаем де гидроизоляционный рубероид и укладываем его поверх плиты. Вот собственно весь процесс создания столбчатого монолитного фундамента своими руками.

Обратите внимание, что раствор необходимо замешивать в миксере, чтобы получить однородную консистенцию.

Также обязательно оборудуйте фундамент забиркой, которая защитит его от попадания под сооружение снега и порывов ветра.Забирко из кирпича или бутового камня.

Создание забирки своими руками

Опалубка изготавливается из строганных досок толщиной не менее 3 см (лучше 5).

Старый сарай на новом фундаменте: приносим столбчатый фундамент под флигель | Сделай сам

Этому хозяйству в Подмосковье более 30 лет. Он регулярно обслуживал семью и летнюю кухню, и гостевой домик с небольшой печкой, и местом для хранения вещей — там были и велосипеды, и инструменты, и садовый инвентарь.Это был удобный летний душ. и пристроенный к нему унитаз (рис. 1).

Реконструкция дома: начиная с фундамента Со временем основной дом благоустроили: проложили канализацию, установили удобный туалет и душ. В пристройке к дому оборудована полноценная кухня.

В хозблоке старая кирпичная печь на шатком фундаменте уже много лет не используется. и без тщательного ремонта это может стать причиной пожара. Разобрал без сожаления.«Мокрые процессы» ушли из хозблока, поэтому летний водопровод, подведенный к душевой, тоже демонтировали.

Но без служебного помещения на сайте мало. Всегда нужно место для хранения дачных домов и малая механизация. На семейном совете решили кардинально переделать хозблок и устроить под одной крышей навес-патио для отдыха (рис. 2).

Идея возникла после турне хозяев по Европе, где летние веранды часто встречаются около небольших кафе.Под балдахином можно поставить светлую деревянную мебель. На такой веранде зимой можно хранить садовую мебель под крышей, детали летнего сарая и другую летнюю утварь, которая намного быстрее приходит в негодность на открытом воздухе.

Смотрите также: Ремонт рамы надставки своими руками — пошаговые фото и описание

АНАЛИЗ СОСТОЯНИЯ СТАРОГО СТРОИТЕЛЬСТВА

Чтобы определить объем работы, необходимо было оценить общее состояние лебедки.Самое слабое место в нем — фундамент. Когда-то он был построен из красного кирпича: внешние стены и бревна перекрытия опирались на колонны размером 250 х 250 мм. На песчаной подушке между столбами под внешними стенами уложен полукирпичный забор.

Ежегодно весной обнаруживались новые разрушения фундамента от пучения грунта, исправить которые становилось все труднее. Большинство кирпичных колонн под лагами внутри здания наклонные, доски пола гнутые.

Основная часть каркаса сохранилась в хорошем состоянии: древесина сухая, без следов гнили и грибка, вполне пригодна для дальнейшего использования.Был только один неприятный момент — гнилые деревянные конструкции в нижней части душевой.

Вариант полного сноса и строительства нового энергоблока не рассматривался — ремонт предполагалось провести с минимальными затратами.

СОВЕТ

ПРИ ПЛАНИРОВАНИИ РАСХОДОВ НА ДЕМОНТАЖ СТАРОЙ КОНСТРУКЦИИ НЕОБХОДИМО УЧИТАТЬ РАСХОДЫ НА РАЗБОР ПОМЕЩЕНИЯ И ОСНОВА, ОПЛАТУ КОНТЕЙНЕРА, ПОГРУЗКУ И СТОИМОСТЬ ВЫВОДА МУСОРА.

Стратегия и этапы ремонта Анатолий решил самостоятельно отремонтировать и перестроить флигель. Работая в одиночку, сохраняя основные конструкции и используя максимум старых строительных материалов, фурнитуры и крепежа, оставшихся от дачного ремонта, транспортировка большей части стройматериалов на багажнике вашего автомобиля позволила минимизировать затраты.

Надо было поднять хозблок, подвести под него новый фундамент, убрать лишнее пространство и пристроить крыльцо.Стены из блока планировалось обшить имитацией бруса поверх старой обшивки, сохранив стиль отделки основного дома. Также предполагалось увеличить свесы крыши, установить желоба и трубы для водостоков.

Унитаз и старый душ экономить не имело смысла. При разборке туалета не возникло — был сделан «отдельный домик» с собственной крышей. Материал, из которого он был изготовлен, не годился для повторного использования. При подъеме крыши сарая использовались только угловые стойки из бруса.

Но душевая кабина была частью общего каркаса, ее сложнее было демонтировать. Оставлять или переделывать этот костюм здания не имело смысла — в течение многих лет обвязка и основания стоек нижнего костюма этой влажной комнаты гнили, а фундамент больше всего обрушился.

Так как нужно было частично нарушить целостность общей основы. Анатолий принял решение демонтировать душевую кабину только после возведения нового фундамента.

ПЛАН НОВОГО ЗДАНИЯ

Старое здание после демонтажа лишних помещений было представлено в виде прямоугольника размером 3.0 х 6,2 м. Размеры основного гарнитура веранды 3,0 * 6,0 м. Его решили накрыть плоской односкатной крышей. Чтобы выдержать стиль новой веранды и дома с эркерами, было решено основать ее в плане трапеции.

Ссылка по теме: Как поднять крышу на каркасном доме — пошаговое описание с фото и советами

НОВЫЙ ФОНД СВОИМИ РУКАМИ

Для нового столбчатого фундамента Анатолий изготовил 11 опорных площадок из бетона 60 х 60 х 10 см и отрезки асбоцементной трубы длиной 80 см (рис.3). Вес такой подставки -8211 кг. а с помощью подручных средств (тележка, домкрат, ручная лебедка) его вполне можно установить самостоятельно.

Старый силовой агрегат Анатолий домкрат около 20 см и. с помощью водяного уровня выровнял планки нижней обшивки по горизонтали. Подставил домкрат под планку рядом с кирпичными столбами старого фундамента на толстую широкую доску (использовал твердый материал с разобранного этажа хозблока). Для одного восхождения я выбрала высоту не более 5 см.Между обвязкой и старым фундаментом устанавливают полосу обрезков досок разной толщины.

Анатолий разобрал забор между столбами вокруг подвала. В появившемся окне «залил» бруски сечением 100 х 150 (в) мм так. так, чтобы нижняя обвязка легла на эти бруски. Расстояние между ними было -2 метра.

Весной следующего года Анатолий проверил горизонтальность брусьев, установленных на опорах.Сильных отклонений не замечено. Можно было приступить к строительству веранды.

ЗАМЕНА ФУНДАМЕНТА ПОД ДОМОМ (ТРУДНЫЙ ЛИФТ) — ВИДЕО-УВЕДОМЛЕНИЕ

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

4.Создание основы для озера данных

Неизменяемое ведро для хранения сырья

Данные, хранящиеся в неизменяемом хранилище, не могут и не должны изменяться после того, как они были записаны. В неизменяемой необработанной области хранения в озере данных вы храните данные, которые не были очищены. Вы могли даже не взглянуть на это. Но он должен иметь достаточно понятный язык или метаданные вокруг него, такие как имена таблиц и имена столбцов, чтобы вы могли определить, откуда пришли данные.Вы можете сохранить его в текстовом формате, например в нотации объектов JavaScript (JSON) или значениях, разделенных запятыми (CSV), или, возможно, даже в Apache Avro. Большинство людей предпочитают хранить его в файлах JSON или CSV.

Неизменяемое необработанное хранилище удовлетворяет многие потребности в хранении данных. Три самых важных:

Аварийное восстановление

Если что-нибудь случится с исходными хранилищами данных, у вас будет точная копия.

Криминалистический анализ

Неизменяемые необработанные записи хранилища могут использоваться для отслеживания проблем, например, когда в программу были внесены ошибки.

Возможность воссоздавать и обновлять оптимизированные форматы

Неизменяемое необработанное хранилище гарантирует, что данные всегда будут в исходном состоянии, чтобы их можно было использовать снова при необходимости.

Например, если ваши транзакционные таблицы каждое утро выгружаются в неизменяемую необработанную область хранения, у вас будут снимки данных, что очень важно по трем вышеупомянутым причинам. Финансовые компании могут нуждаться в этих снимках, чтобы просмотреть данные и увидеть, как они менялись с течением времени. Эти таблицы могут понадобиться, если вы когда-либо проходили аудит или если преобразованные файлы были повреждены.

После того, как у вас есть таблица аудита, транзакционные системы становятся громоздкими и сложными в управлении — вот почему вам нужна корзина необработанных данных.Вы не должны изменять данные в нем; в конце концов, он сырой, статичный, медленный и чертовски грязный. Но вы можете запросить и оптимизировать его.

Предупреждение

Когда вы создаете эту область необработанного хранилища, удалите все «деструктивные» привилегии для данных, чтобы никто не мог изменить или удалить их. Вам также необходимо тщательно контролировать доступ, если данные содержат какую-либо личную информацию (PII).

Хвойные деревья для тени — FineGarden

Несколько лет назад мы с мужем переехали из Коннектикута на берег озера Онтарио.Я привез несколько грузовиков с моими любимыми многолетниками и с радостью бросил их на задний двор, создав мгновенный сад, который я мог видеть из окна нашей гостиной. Я не думал о зиме, и когда она наступила, я не был счастлив.

В том году без конца шел снег, и белый забор, ограждающий мой новый сад, смотрел на меня обвиняюще, умоляя найти лучшее решение. Поскольку переезд на юг на зиму не входил в план, я решил вложить деньги в некоторые хвойные деревья, чтобы оживить вид.Но весна принесла некоторые проблемы, о которых я не думал. На этом участке было больше тени и гораздо больше корней деревьев, чем я думал изначально.

К счастью, карликовые хвойные деревья имеют тенденцию быть теневыносливыми, потому что они начинают свой новый рост раньше весной (до того, как лиственные деревья действительно распускаются), и им требуется меньше фотосинтеза, чтобы оставаться счастливыми. Многие пестрые хвойные деревья выгорают на полуденном солнце, и они ценят тенистые условия, чтобы их яркие цвета оставались яркими. Удивительно, но даже пара зарегистрированных любителей солнца лучше себя чувствуют в тени.Вот некоторые хвойные породы, которые отлично зарекомендовали себя в своей тени.

Формы насыпей заполняют пробелы

Кедр лося пестрый ( Thujopsis dolabrata ‘Nana Variegata’)

Хвойные деревья с бугристым расположением обычно имеют пушистую текстуру, добавляя саду мягкости. Эти кусты могут иметь рыхлую ветвящуюся структуру или ползучую структуру роста, но в любом случае они заполняют золотую середину между более высокими деревьями и слоем земли. Не все хвойные деревья среднего размера с холмистым рельефом будут расти в тени, но некоторые растут.

Не путайте Emerald Spreader ™ Японский тис ( Taxus cuspidata * «Monloo», зоны 5–7) с этими разросшимися каплями, обрамляющими фундаменты по всей стране. Этот земледелец намного красивее тех тисов, которые обычно используются для живой изгороди. Его маленькие, плотные, темно-зеленые иголки и низкий раскидистый габитус выделяют Emerald Spreader ™. Его можно использовать в качестве волнистого почвенного покрова (быстро достигая максимального размера — 3 фута в высоту и 9 футов в ширину), и он помогает добавить глубину, текстуру и контраст садовому полу.Emerald Spreader ™ не любит корневую конкуренцию, поэтому обычно лучше всего его высаживают в густой тени под деревьями с глубокой корневой системой, такими как тополь тюльпанов ( Liriodendron tulipifera , зоны 4–9). Олени любят пасти большинство тисов, поэтому примите соответствующие меры.

Иногда мне трудно работать с холмистыми формами из-за их рыхлой формы, но смелое присутствие пестролистного кедра лосося ( Thujopsis dolabrata ‘Nana Variegata’, Zones 5–7) позволяет найти множество применений.Он является впечатляющим центром внимания и одинаково хорошо смотрится в сочетании с другими низкорослыми хвойными и многолетними растениями. В его умеренном размере (6 футов в высоту и 4 фута в ширину, рост от 3 до 4 дюймов в год) нет ничего особенного, но яркая зелено-белая листва сильная, но нежная. Олень будет грызть его ярко-белые кончики, поэтому предложите ему некую защиту. Лучше всего полутень и влажная, хорошо дренированная почва.

Кедр лося пестрый ( Thujopsis dolabrata ‘Nana Variegata’)

Болиголов «Gentsch White»

Если вы хотите, чтобы хвойное дерево было нежным, но с привлекательным внешним видом, стоит попробовать «Снежный» ложный кипарис ( Chamaecyparis pisifera «Snow», зоны 4–8).Этот кустарник медленно растет, вырастает всего на несколько дюймов в год и в конечном итоге достигает 6 футов в высоту и ширину. Лучшим атрибутом «Снега» является его слабо закругленная форма, подчеркнутая нежной серо-зеленой листвой, слегка отшитой белым. Пушистый вид этого хвойного дерева вызовет желание обнять его. Для лучшей вариативности держите его в полутени и хорошо дренированной почве. Одно предостережение: олени любят всех Chamaecyparis , поэтому обязательно защитите эту красоту.

Болиголов особенно хорошо себя чувствует в тени, но только некоторые разновидности неуязвимы для шерстистого адельгида, насекомого, убивающего деревья.Мне нравится болиголов «Gentsch White» ( Tsuga canadensis «Gentsch White», зоны 4–8), потому что новообразование имеет белый оттенок, что придает ему матовый вид и не содержит вредителей. «Gentsch White» резко контрастирует с темно-зелеными цветами и освещает любой тенистый угол. Его небольшой, 4 фута в высоту и 4 фута в ширину рост позволяет ему помещаться под более высокими деревьями или кустарниками. Ожидайте, что он будет прибавлять от 1 до 3 дюймов в год. Как и большинство тенелюбивых хвойных деревьев, болиголовы предпочитают немного утреннего солнца и хорошо дренированную почву.

Кипарисовик ложный «Снежный» Кипарисовик ложный «Снежный»

Сбалансируйте размер и подчеркните цвета

Обязательно сажайте тенелюбивые хвойные деревья, которые будут соответствовать масштабу существующих деревьев на вашем участке.

Если у вас есть тенистые лиственные деревья меньшего размера, не сажайте хвойное дерево, которое будет возвышаться над своими друзьями.

Подчеркните листву своих хвойных деревьев, посадив их многолетними растениями, имеющими контрастные или дополняющие оттенки.

Привлекают внимание вертикальные привычки

‘Joe Kozey’ Японская зонтичная сосна, Зоны 5–9

Когда многие из нас думают о хвойных деревьях, мы думаем о высоких деревьях.Это может быть так, но есть ряд отличных любителей тени, которые имеют вертикальную привычку, не достигая 50 футов в высоту. Вертикальные линии этих деревьев привлекают внимание, поэтому, если вам нужен фокус, эта группа для вас.

Одним из таких вариантов пирамиды является сосна японская зонтичная ‘Joe Kozey’ ( Sciadopitys verticillata ‘Joe Kozey’, зоны 5–9). Он имеет резиноподобные иголки и интенсивный желтый цвет в тени. Он растет умеренно — дает от 4 до 6 дюймов новых побегов каждый год, достигая всего 6 футов в высоту и всего 3 фута в ширину в зрелом возрасте, поэтому он может вписаться в сад любого размера.Олени стараются избегать этого дерева, когда доступны другие варианты. Для наилучшего результата посадите «Джо Козей» во влажной, но хорошо дренированной почве и в полутени.

Пихта корейская «Silberlocke», зоны 5–8 Пихта корейская «Silberlocke», зоны 5–8

Как ‘Joe Kozey’, ‘Silberlocke’ ель корейская ( Abies koreana ‘Silberlocke’, Zones 5–8) имеет компактный вертикальный рост, что делает ее подходящей для небольших садов, подобных моему. В конечном итоге он может достигнуть 20 футов в высоту и ширину, но растет довольно медленно, прибавляя всего 6 дюймов в год.Серебристая задняя часть его игл придает ему ледяной вид, который освещает тень. Silberlocke — еще один хороший вариант для тех, у кого проблемы с оленями, потому что олени обычно держатся подальше от этой конкретной ели. Предпочитает утреннее солнце и в основном дневную тень. Чтобы он оставался счастливым, убедитесь, что ваша почва хорошо дренирована.

Кипарис Golden dwarf hinoki, зоны 4–8 Сосна драконьего глаза, зоны 4–7

Я давно восхищаюсь многими золотыми ложными кипарисами, но у меня нет места для их выращивания.К счастью, Golden Dwarf Hinoki Cypress ( Chamaecyparis obtusa ‘Nana Lutea’) — это более медленнорастущий сорт (дает около 1 дюйма новых побегов в год), более короткий сорт. Со временем он станет всего от 3 до 5 футов в высоту и ширину. Нежная листва с золотыми кончиками и скрученные ветви красиво выделяются, особенно зимой. Как и ложный кипарис «Снежный», это дерево принадлежит к роду, который любят есть олени.

Драконий глаз сосна ( Pinus densiflora ‘Oculus-draconis’) не имеет себе равных.Темно-зеленый глаз, выходящий из центра пестрых желто-зеленых иголок, освещает сад и обеспечивает исключительный контраст. Сосна Драконьего глаза может достигать 15-20 футов в высоту и ширину, вырастая всего от 4 до 6 дюймов в год при идеальных условиях (фильтрованная тень и влажная, хорошо дренированная почва). Это дерево лучше всего подрезать, чтобы придать ему более низкий профиль и сделать темные зеленые глаза более заметными, когда вы проходите мимо. И хотя олени иногда могут их жевать, сосны, как правило, не первое блюдо в меню оленьего буфета.

Я обнаружил, что, начав сажать хвойные деревья, трудно остановиться. Кажется, что их захватывающим интересам цвета и текстуры нет конца. И хотя зимы здесь не сильно улучшились, вид из моего окна в задний сад определенно улучшился.

Получайте наши последние советы, практические статьи и обучающие видеоролики, отправленные на ваш почтовый ящик.

типов сеток для создания профессионального дизайна

Секрет любого хорошего дизайна заключается в том, как его визуальные элементы организованы и расположены по отношению друг к другу.В этом и заключается суть дизайна макета.

Layout придает смысл вашему дизайну и делает его визуально привлекательным. Это помогает поддерживать баланс от страницы к странице или от слайда к слайду.

Важной составляющей верстки являются сетки. Сетки — это основа всех макетов, инфографики и презентаций. Когда вы делаете дизайн в онлайн-редакторе, таком как Visme, вы используете сетки, даже не подозревая об этом. Наши штатные дизайнеры используют сетки для создания любимых вами шаблонов.

Дизайн макета предполагает использование одной сетки или группы сеток, в зависимости от того, что необходимо достичь. Вы не поверите, но сетки также существуют, чтобы помочь вам нарушить правила.

Давайте рассмотрим все виды сеток, которые существуют в наборе инструментов для макетирования, начиная с анатомии сеток, чтобы вы могли лучше их понять.

Макет

: части сетки

Анатомия сетки состоит из нескольких частей. Не каждая часть присутствует в каждой сетке; это зависит от вида сетки.Здесь мы рассмотрим самые важные части сетки.

Вы можете узнать многие из этих терминов в программах для создания документов, таких как Microsoft Word, Google Docs или Pages. Внешний вид вашего документа определяется этими разделами сетки, включая поля, верхний колонтитул, нижний колонтитул и номера страниц.

Формат

Формат — это вся область, на которой будет выложен окончательный дизайн. В полиграфическом дизайне форматом является страница, а в веб-дизайне форматом является окно браузера.

Маржа

Поля — это пустые пространства между краями формата и содержимого. Размер полей — это то, что придает содержимому общую форму, обычно прямоугольную.

Создавайте профессионально выглядящий визуальный контент с помощью этого инструмента DIY. Попробуйте это бесплатно

Вытяжные трубопроводы

Отводные линии — это горизонтальные линии, разделяющие различные участки сетки на параллельные полосы. Они помогают читателю следить за содержанием макета.Отводные линии также создают точки остановки или края для размещения элементов. Некоторые выкидные линии называются висячими линиями, а другие — базовыми линиями.

Модули

Модули — это строительные блоки любой сети. Это промежутки, созданные между линиями отвода и вертикальными линиями. Вертикальные группы модулей вместе образуют колонны. Горизонтальные группы образуют ряды.

Пространственные зоны или области

Группы смежных модулей в вертикальных и горизонтальных областях создают пространственные зоны или регионы.Вертикальная область может содержать блок текста, горизонтальная область может содержать видео. Области можно организовать пропорционально или использовать для создания перекрывающихся зон.

Колонны

Столбцы — это вертикальные пространственные зоны или области, которые полностью помещаются от верхнего до нижнего поля.

рядов

Строки — это горизонтальные пространственные зоны, которые полностью помещаются слева направо.

Желоба

Промежутки между строками и столбцами называются желобами.Они всегда должны быть одинаковыми между столбцами или строками, чтобы поддерживать визуальный баланс.

Маркеры

Маркеры — это области внутри бегущего верхнего или нижнего колонтитула, которые точно отмечают место, где повторяющаяся информация размещается от страницы к странице.

Типы сеток

Сетки макетов

используются для дизайн-проектов, которые содержат от одной страницы до нескольких сотен. Это своего рода сетки, которые организуют элементы внутри пространства.Например, в документах Word есть сетка, просто они не всегда видны. Сетки макета помогают дизайнерам позиционировать текст и изображения так, чтобы они выглядели последовательными и понятными.

Большинство редакторов макетов, онлайн или других, имеют инструмент под названием «привязка к сетке». Это синие или красные линии, которые появляются при перемещении элементов внутри дизайна. Они сообщают дизайнерам, когда края совпадают в соответствии с сеткой или когда она центрирована. Более сложные редакторы макетов покажут расстояние между элементами, чтобы их можно было расположить пропорционально.

Все сетки разметки могут быть спроектированы двумя способами: симметричными или асимметричными. Симметричные сетки проходят по центральной линии. Вертикальные поля равны друг другу, как и горизонтальные. Столбцы в симметричном макете также имеют одинаковую ширину. В асимметричном макете поля и столбцы могут отличаться друг от друга. При использовании асимметричной планировки важно всегда искать баланс.

Давайте рассмотрим пять видов сеток макетов; рукопись, колонка, базовая линия, модульная и иерархическая.

• Сетки рукописей используются в документах, электронных книгах, PDF-файлах и презентациях с большим количеством текста.
• Сетки столбцов используются в журналах для организации содержимого в столбцы, чтобы его было легче читать.
• Базовые сетки немного более технические и определяются строкой, в которой находится текст. Эта сетка создает хороший ритм чтения для любого дизайна с большим количеством текста.
• Модульные сетки похожи на шахматную доску, на которой можно отображать множество объектов для облегчения доступа.
• Иерархические сетки в основном используются на веб-сайтах, упорядочивая контент в соответствии с их важностью.

Сетка для рукописей

В документе Word или шаблоне презентации всегда будет сетка рукописи. Иногда эти сетки невидимы, хотя их можно переключить, чтобы они отображались в редакторах документов, таких как Word. Сетки рукописи в текстовом документе разделяют верхний колонтитул, нижний колонтитул и пространство по краям (полям). Макет рукописи создает прямоугольник внутри страницы (формат), как ограничивающая рамка для текста.

The Manuscript Grid — это основа для всех журналов, газет, электронных книг и всего текстового дизайна. Дизайн макета сетки рукописи настраивается на первой странице. Остальные страницы будут соответствовать тем же размерам. Хорошая практика — сохранять единообразие сетки рукописей внутри одного дизайна документа. Даже если есть элементы, выходящие за край, например форма или фотография, сетка все равно будет присутствовать, чтобы сохранить хороший баланс для всего дизайна.

Используйте функцию привязки к сетке в этом инструменте создания визуального контента своими руками.Попробуй бесплатно

Сетка колонн

Сетки столбцов используются для организации элементов в столбцы. Журналы используют сетки столбцов для размещения текста в легко читаемых разделах. Некоторые академические учебники также используют их. Сетки столбцов также используются на веб-сайтах, например, в онлайн-газетах или блогах.

Сетки столбцов могут иметь от двух до шести или более столбцов, но это не очень распространено.

Текст и изображения в сетке столбцов размещаются по вертикальным линиям и линиям разнесения, составляющим столбцы.Изображения могут быть размещены внутри одного столбца или в двух или более, чтобы создать различный визуальный макет. Расстояние между столбцами (желобами) должно быть пропорциональным и постоянным по всему документу.

В симметричной сетке столбцов все столбцы имеют одинаковую ширину, в то время как в асимметричной сетке некоторые столбцы будут пропорционально тоньше или шире других.

Печатные газеты обычно используют симметричную сетку столбцов для организации своих статей.

Отличным примером асимметричной сетки столбцов является общий макет сообщения в блоге (под заголовком).Если вы посмотрите на этот пример сообщения в блоге ниже, вы легко увидите, что он состоит из двух столбцов разной ширины: содержимого сообщения в блоге и боковой панели.

В приведенном ниже примере магазина используется сетка из трех столбцов пропорциональной ширины. Заголовок и подзаголовок занимают пространство всех трех столбцов, в то время как выделенный текст занимает пространство двух столбцов.

Модульная сеть

Модульная сетка похожа на сетку столбцов тем, что в ней есть столбцы, но также есть строки.Этот вид сетки используется, когда нужно организовать больше элементов, а сетки столбцов недостаточно. В газетах используются столбцы и модульные сетки для удобной и удобной организации статей. Модульные сетки имеют модули одинакового размера. Это позволяет легче «нарушать правила» и использовать пространственные зоны по-разному.

Модульные сетки также отлично подходят для размещения форм, диаграмм и расписаний. Они также часто используются на сайтах электронной коммерции. Домашняя страница вашего телефона, на которой показаны все приложения, имеет модульную сетку.Instagram также использует модульную сетку для отображения вашей ленты.

Источник изображения

Базовая сетка

Базовая линия — это линия, в которой находится текст. Интерлиньяж — это интервал между базовыми линиями. Базовую сетку можно применить к любой из сеток, упомянутых выше. Использование базовой сетки придаст тексту плавный ритм. Это также даст заголовкам и подзаголовкам пропорциональное пространство по отношению к основному тексту, что сделает их более приятными для читателя.

Есть базовая сетка для чего-то, что вы часто использовали в школе и, возможно, все еще используете сейчас.У линованных тетрадей есть базовая сетка. Неудивительно, что учителя всегда хотели, чтобы мы писали на тетрадной бумаге, а не на белой. Это сохраняло хороший ритм в наших письменных заданиях. Если, конечно, наш почерк не был действительно крошечным или действительно огромным, а затем ритм улетучился.

Если вы внимательно посмотрите на этот листок записной книжки, вы увидите, что на нем также есть сетка документа, которая создает поля. Сетки почти везде, где размещаются текст и изображения. Почему бы не бросить вызов самому себе, чтобы найти их?

Иерархические сетки

Иерархические сетки в основном используются в веб-дизайне.Цель иерархической сетки — упорядочить элементы по степени важности. Он по-прежнему называется сеткой, потому что модули все еще устанавливаются внутри измеренной сетки рукописи.

Иерархическая сетка может быть настроена произвольно или с модульной сеткой в ​​качестве ориентира. Чтобы создать сбалансированную иерархическую сетку без направляющей модульной сетки, потребуются годы практики. Вот почему дизайнеры создают шаблоны веб-сайтов, чтобы люди, не являющиеся дизайнерами, просто размещали в них свою информацию.Даже опытные дизайнеры используют уже созданные шаблоны, чтобы сэкономить драгоценное время.

При переходе к цифровым платформам газеты перешли от обычных симметричных сеток столбцов к сеткам иерархии со столбцами внутри пространственных зон.

Немного истории дизайна Общая информация

До появления компьютеров сетка макетов рисовалась на макетах синим пером. Каждую линию сетки нужно было измерить и нарисовать вручную Т-образной линейкой. Если дизайнеры хотели использовать стандартную сетку, они могли бы использовать шаблоны сетки, напечатанные синими чернилами, которые были помещены под толстую кальку.

Затем дизайнер устанавливает свой макет поверх. Изображения были нарисованы в виде прямоугольников или квадратов с двумя перекрещивающимися линиями от угла к углу. Компьютерные редакторы макетов отражают практику создания макетов сетки, существовавшую много лет назад. Синие чернила использовались, потому что их не было на предпечатных пленках.

Как дизайнеры используют иерархию в веб-дизайне?

Иерархия — это условие, при котором элементы устанавливаются в порядке важности. Это слово происходит от концепции королевской власти: сначала король и королева, затем принц и принцесса, затем герцоги и так далее.Веб-дизайнеры используют иерархию, чтобы в первую очередь видеть наиболее важную информацию. Призыв к действию и специальные уведомления выделяются первыми.

Источник изображения

Это зависит от типа разрабатываемого веб-сайта. Например, онлайн-журнал или блог может использовать иерархический дизайн на своей домашней странице, демонстрируя статьи разных размеров. Также используйте заголовки разным размером шрифта. На веб-сайтах электронной коммерции используются целевые страницы с одним или двумя призывами к действию, которые должны быть наиболее заметными.

Иерархические сетки — самые незаметные из всех сеток. Их цель — привлечь внимание к конкретным элементам, и они делают это без ведома зрителя, что это было сделано специально. Хороший иерархический макет может повысить конверсию!

Источник изображения

Создавайте профессионально выглядящий визуальный контент с помощью этого инструмента DIY. Попробуйте это бесплатно

Сетки композиции

Правило третей

Это сетка композиции, которая разделяет любое пространство на сетку из девяти равных пространств.Эта сетка может быть вертикальной или горизонтальной, но все девять пространств всегда должны быть одинакового размера. Элементы в дизайне расположены двояко. Точки фокусировки размещаются в соответствии с местом пересечения линий сверху слева, сверху справа, снизу слева и затем снизу справа. Другие важные элементы, обычно основной текст, размещаются внутри пространств, образованных пересекающимися линиями.

Считается, что правило третей создает приятную для зрителя композицию. Следуя сетке Правила третей, вы убедитесь, что ваш дизайн сбалансирован и пропорционален.Используется в графическом дизайне, а также в фотографии.

Источник изображения

Золотое сечение

Золотое сечение также называют золотой спиралью или золотым сечением. Это явление композиции, встречающееся в природе, также применяется в дизайне. Многие известные логотипы были созданы с использованием золотого сечения, которое также очень часто используется в фотографии.

Золотое сечение тесно связано с последовательностью Фибоначчи. Это математическое уравнение управляет измерением Золотого Прямоугольника, идеально сбалансированной формы.Использование золотого сечения или группы золотых прямоугольников в ваших проектах будет соответствовать древней композиции природы.

Сетки композитные

Когда дизайнеры используют сетки, они не всегда придерживаются основ. Смешивание сеток — распространенный способ сделать дизайн макета более креативным и привлекательным. Многостраничный документ будет соответствовать тем же размерам сетки рукописи, но будет иметь разные сетки для разных частей форматов.

Посмотрите, как выглядит макет журнала, когда страницы открыты и расположены рядом.Обратите внимание на пробелы, которые сохраняют одинаковую пропорцию от страницы к странице, и другие, которые различаются на каждой странице. Креативное использование композитных сеток сделает ваши проекты более приятными. Это мастерство требует большой практики!

Этот пример постраничного макета всего шаблона журнала от Graphic River — отличный пример составной сетки. Каждая страница уникальна, но каждая страница содержит базовую сетку. Вы можете заметить это в нижнем колонтитуле и номере страницы, а также в центрировании столбцов и элементов.

Источник изображения

Выбор правильной сетки для макета

Выбор лучшей сетки будет зависеть от того, над каким дизайном вы будете работать. Для дизайнов с большим количеством текста нужны сетки. Дизайн с большим количеством абстрактных цветовых и формальных композиций лучше подходит для правила третей или золотой середины. Если вы нанимаете дизайнера, доверьтесь своему дизайнеру!

Шаблоны

существуют, чтобы сэкономить вам (и вашему дизайнеру) драгоценное время на построение сетки. Вы можете быть уверены, что большинство шаблонов в редакторе Visme были созданы в виде сетки.Те, которых не было, были созданы дизайнерами, у которых сетки укоренились в их видении после многих лет практики. Вы можете переключить опцию «привязать к сетке» в опциях просмотра редактора Visme.

Деревянный дом, бревенчатый дом, проектирование, строительство

Архитектурно-строительная компания «ArchiLine Wooden Houses — Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бревна, бруса и клееного бруса.
ООО «АрчиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах. , ОАЭ, Польша, Россия, Франция. более

Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем.. Это отличное решение для тех, кто не любит небольшие замкнутые пространства. …

более

Деревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи.
