Устройство кровли — изучаем разные виды конструкции

Дата последнего изменения:

28 декабря 2016

Время на чтение:

11 минут

2816

Обустраивайте крышу добротно. От этого зависит насколько тёплым и уютным будет ваш дом. Стройте её, придерживаясь технологии, с аккуратностью. Существуют популярные способы устройства кровли. Мы их рассмотрим в статье.

В этой статье

Какой формы выбрать скаты для кровли?
Важные правила
Виды популярных крыш
Пологоскатная
Скатная
Односкатная
Двускатная
Мансардная
Вальмовая
Полувальмовая
Шатровая
Многощипцовая
Купольная
Кровля, у которой стропила свисают
Стропила наслонные

Какой формы выбрать скаты для кровли?

Частники чаще всего возводят вальмовую или двускатную кровлю. Для их возведения требуется меньше материалов и обходятся они дешевле, чем другие виды. По правилам форма таких 2-х скатов:

Для двускатных крыш скаты должны иметь форму ровных прямоугольников;
Для вальмовой кровли скаты имеют форму треугольника или трапеции (она равнобедренная).

Кажется, что требования исполнять необязательно, но здесь важна суть. Чаще всего материалы для кровли имеют прямоугольную форму. Такие металлочерепичные листы, шифер и иные материалы.

Представим, что скаты не строго прямоугольные, тогда по крыше будут оставаться не закрытые материалом клинья. Для устройства вальмовых выйдет ещё хуже. Когда форма строения неправильная, всегда много отходов полотен на кровлю.

Если лист шифера зарезать пополам, то каждая из половинок отлично впишется, каждая со своей стороны. Такое, возможно, когда скат правильной формы. А если нет, то 2 половинку так не приспособишь. Позже на крыше сделают снегоудерживающий выступ.

Важные правила

До начала работ все элементы для оформления, а это ендовы с разжелобками и области где они будут примыкать к стенам, окнам слуховым, требуется оббивать оцинкованными листами. Обрешётку нужно делать сплошной.
Придерживаясь 3-го правила, располагайте брус, который ниже других на обрешётке, выше всех досок.
4-е правило гласит, что устройства кровли нужно начинать снизу и планомерно подниматься.
Согласно 5-му правилу если кровлю делаете утеплённой, то понадобится обустройство коридоров для циркулирования воздуха.

Хорошее устройство гидроизоляции кровли продлит на годы её эксплуатацию.

Виды популярных крыш

Каких конструкций крыши чаще всего возводят владельцы для своих домов и офисов? Каждый хочет сэкономить на стройматериале и чтобы его дом радовал глаз. Популярны такие виды покрытий жилищ:

Пологоскатные;
Скатные;
Односкатные;
Двускатные;
Мансардные;
Вальмовые;
Полувальмовые;
Шатровые;
Многощипцовые;
Купольные.

Рассмотрим ближе устройства каждой из крыш.

Пологоскатная

Проще всего сделать пологоскатное устройство кровли. Она плоская и опирается на стены дома. Угол наклона минимальный и бывает не более 2, или 3%. Вода с неё плохо стекает, застаивается и в итоге протекает внутрь. Но мы видим, что многоэтажки с гаражами или какие-то нужные в хозяйстве постройки оборудуют именно такими крышами.

[wpsm_box type=»info» float=»none» text_align=»left»]
Есть и плюсы такого устройства. На плоскости можно возвести бассейн или разбить цветник. Некоторые умудряются организовать закрытый сеткой корт для любителей тенниса или устанавливают тренажёры.[/wpsm_box]

Скатная

Чаще всего скатную форму предпочитают частники. Здесь наклон больше 10%. Вода свободно скатывается во время дождя, как и снег постепенно тает и вода уходит по водосточным трубам. Подобное устройство крыши может быть с чердаком или без. Чердак можно утеплить и обжить или оставить холодным.

Односкатная

Когда покрытие опирается на стены, имеющие разную высоту, устройство кровли получается односкатным. Это лучший вариант для хозяйственных строений. Для строительства можно брать различные материалы и такой вариант привлекает многих. Плохо, что нельзя соорудить чердак.

Двускатная

В деревнях вы заметите, что многие дома стараются накрыть такой кровлей. Два ската опираются на несущие стены. Возводить такую крышу труднее, и это чаще поручают мастерам, чем делают самостоятельно. Прослужит она долго. Здание выдержит сильные порывы ветра, проливной дождь и обильный снегопад.

Мансардная

Мансардная — это подвид двускатной, но скаты у неё ломанные. Эти изломы увеличивают чердак, который превращается в мансардную комнату. Возводить такое устройство крыши быстро. Так, оборудуют дачи с дорогостоящими коттеджами. Для отличной теплоизоляции потолки на мансарде пусть достигают 2,2 м либо выше.

Вальмовая

Рассмотрим устройство четырехскатной крыши. Она имеет 4 ската и называется вальмовой. Два из них треугольные и 2 — в виде равнобедренной трапеции. Треугольные расположены на фронтах — это и есть вальмы. Удерживают конструкцию балки. Здесь нужна 2-я затяжка. На такой крыше не будет задерживаться вода или снег.

Наклон здесь не менее 45°. Мастера дают рекомендации оформлять такие кровли водостоками. Материалы для возведения постройки используются различные. Они могут быть лёгкими или тяжёлыми. Вторые надёжнее. Они способствуют шумоизоляции и стабилизирующим образом воздействуют на весь дом.

Полувальмовая

Скаты при полувальмовой крыше получаются усечённые и треугольные. У них наклон меньший, чем у трапецеидальных. Если в вашем регионе сильные ветра, вашему жилищу подойдёт такая конструкция. Она крепкая и надёжная. Отменно противостоит порывистому ветру с дождём или снегом.

Шатровая

Устройство шатровой крыши оригинальное. Она является подвидом вальмовой. В основе дома здесь прямоугольник или квадрат и вальмы выходят треугольными. Их может быть более двух (например, 4 и больше) — смотря, как задумал архитектор.

Вершина у скатов единственная. Смотрится такая кровля великолепно. Её укладка требует опыта и приобретённого с ним мастерства.

Многощипцовая

Когда возводят здание, у которого будут мансарды и разные пристройки, выбирают многоугольную форму. Соответственно, такой будет и крыша с множеством углов внутри и снаружи.

Этот проект для специалистов. При устройстве шалаша крышу следует повертеть во все стороны в специальной программе, помогающей проектировать. Кровля выйдет оригинальной, привлекающей внимание.

Купольная

Оригинальная конструкция. Здесь стены составляют 1/5 высоты дома, крыша занимает остальное место. Установить её сложно. Это поручают мастерам. При изготовлении используют стеклоизол с рубероидом, красивую черепицу (чаще битумную) и т. д. Шалаша крышу следует накрывать подходящим материалом.

Кровля, у которой стропила свисают

Такие стропила называют висячими. Стропильная часть ноги снизу иногда вылезает за контур стены. Она как будто зависает в воздушном пространстве. Стропу, чтобы не упала, нужно упереть в деревянную балку, которая тянется по периметру через весь дом.

В такой конструкции все элементы покрытия уравновешены. Ведь зимой снег создаёт значительную нагрузку. Ноги стропил сжимаются, но упираются в мауэрлат и брус гасит такое напряжение. При сильном ветре сбоку стропила максимально растянутся, а мауэрлат или балка снизу, сожмётся. Напряжение распределится по всей поверхности и конструкция не пострадает.

Если вы возведёте большой сруб, то для крыши потребуются подпорки, иначе, она может местами прогнуться. Упор должен быть не взатяжку. Строители давно придумали «бабку». В этой системе из стропил существует подвеска и она способна растягиваться. «Бабку» можно считать родоначальницей простых ферм.

Фермы сейчас — это любые конструкции. Их делают как для перекрытия больших зданий, так и мостов. Узлы здесь то сжимаются, то растягиваются. Это придумали не учёные, а практики — плотники.

Стропила наслонные

Наслонными называют такие стропила, которые нагрузку перераспределяют на все узлы крыши. Опирают их на деревянную обвязку, имеющую мауэрлат с подстропильным брусом. Если строение небольшое, такие стропила для него подходящие.

Когда у наслонной системы внутри нет опор, получится перекрыть не такие уж и большие пролёты. Они не будут превышать 6 м. Если сделаны несущие стены, на них можно установить стойки, которые помогут перекрыть дом.

Когда будете строить наслонные стропила, можете воспользоваться ригелем. Он поможет стянуть стропильные ноги. Это позволит увеличить пролёты к 8 м и немного больше. Используете 2 опоры и уже сможете перекрыть пролёт в 16 м.

В домах пролёты небольшие, значит, можно использовать наслонные конструкции. Здесь важен узел крыши — мауэрлат. Он помогает бороться с конденсатом там, где крыша вплотную располагается к стене. Не забудьте защитить мауэрлат изоляцией.

[wpsm_box type=»info» float=»none» text_align=»left»]
Важно. Кроме, мауэрлата требуется изолировать и перекрытия из дерева. Это касается тех, которые соприкасаются с узлами дома из бетона или металла. Рубероид нужно укладывать в 2 слоя. Это практичный и доступный всем по стоимости материал.[/wpsm_box]

Если вы возводите загородный дом, то понимаете, что крыша его верхушка и главное украшение. У коттеджа скаты на крыше часто переплетаются и ими можно любоваться, особенно покрытыми черепицей. До того как начать проектировать крышу, специалист определяется со структурой дома. Для загородного большинство владельцев выбирают скатные кровли или мансардные. Некоторые сооружают плоские, чтобы потом озеленить.

https://www.youtube.com/watch?v=sxgBJv2HKKM&t=428s

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Как устроена кровля крыши дома — конструкция кровли

Разделы

Крыша, как элемент всего дома, наиболее украшает и делает его индивидуальным. Она отражает собственный стиль и вкус его владельцев. Но, прежде всего, кровля дома — это технически-инженерное сооружение, защищающее здание от воздействия внешних погодных факторов. Каждый дом, его качество и надёжность, определяется тремя параметрами: — фундамент. — стены. — кровля. Прочный фундамент, крепкие стены, ничего не значат без качественно смонтированной кровли. Её качество определяется двумя факторами:

Качество материалов (их характеристики должны соответствовать климатическим нормам региона)

Профессионализм и ответственность монтажников.

Устройство кровли должно начинаться с выбора типа крыши: скатная или плоская. По традиции, для собственных домов, люди отдают предпочтение скатной кровле. Она гораздо лучше украшает дом и делает его более изящным. Скатные крыши подразделяются на: односкатные, двускатные, вальмовые, мансардные, шатровые.

Односкатную крышу обычно устраивают на простых строениях, типа пристроек к дому, бытовых строениях, садовых домиках.

Двускатная крыша это один из самых распространённых видов крыш. Представляет из себя два прямоугольных ската, сходящиеся в верхней точке в конёк.

Вальмовая (четырёхскатная). Такая крыша образована с фасада двумя трапециевидными скатами и с торцов дома двумя треугольными скатами.

Мансардные крыши похожи на двускатные, но при этом скаты ломаные, причём от конька идут более пологие скаты, а к карнизу спускаются крутые. Такие крыши в последние годы стали очень популярны, благодаря тому, что мансардный этаж позволяет полезно использовать чердачное пространство.

Шатровые крыши образованы несколькими треугольными скатами, вершины которых сходятся в одну точку. При этом, если основания данных треугольников меньше их высот, — тогда такая крыша будет называться шпилевидной.

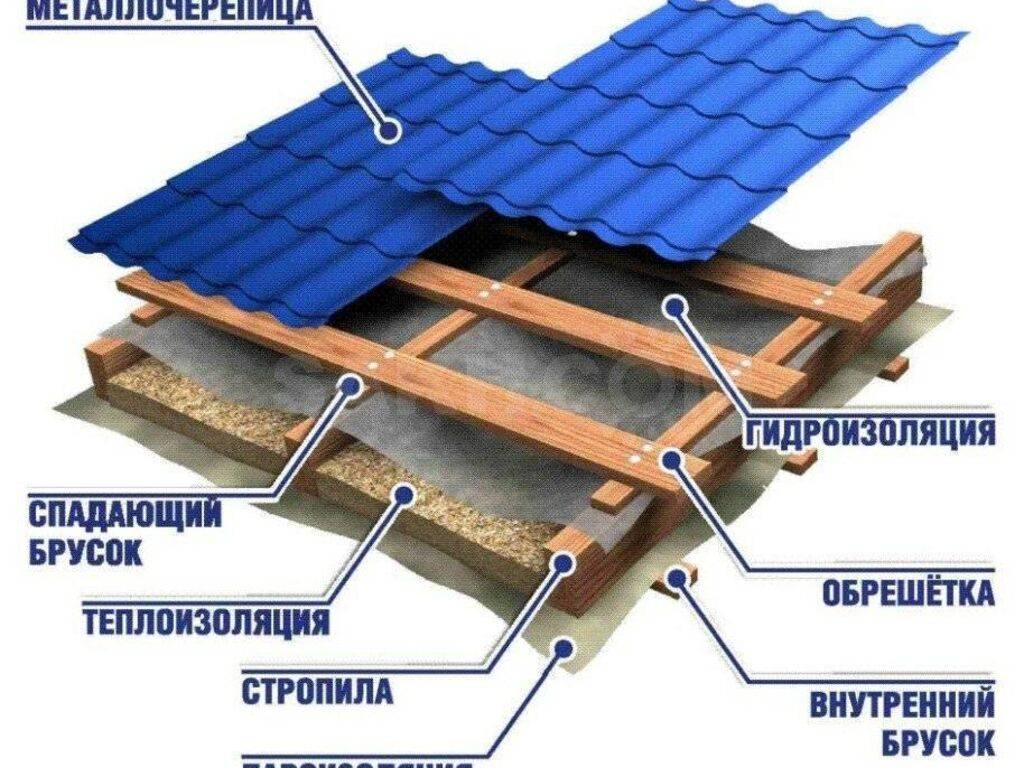

Само устройство кровли всегда начинается с возведения каркаса крыши — её стропильной системы. Она состоит из деревянных досок и реек. Собственно, именно стропильная система и определяет окончательный вид и форму крыши. По стропилам укладывается плёнка гидроизоляции, в свободном состоянии. Далее крепят обрешётку. Обрешётка монтируется из деревянной рейки поверх стропил, с шагом по длине волны. Под покрытие гибкой черепицей, в качестве обрешётки используют сплошные ОСБ — плиты, размером 1,25*2,5м. Если же крыша мансардная — то скаты и потолок мансарды необходимо будет утеплить.

Слой утепления для жилых мансард минимально 10-15см. Внутри мансарды, по площади скатов укладывается плёнка пароизоляции, необходимая для пропуска влаги и испарений из дома, через кровлю наружу. Если же мансардный этаж не предусмотрен, то устройство кровли будет выглядеть попроще. Скаты крыши не нужно будет утеплять, утепление будет необходимо только на потолочное перекрытие. Пароизоляция также не будет нужна, а гидроизоляция всё же понадобится, так как она выполняет функцию сбора водного конденсата и стока его на карниз.

После устройства всех внутренних слоёв и элементов, остаётся только покрыть весь этот «кровельный пирог» качественным, надёжным и красивым материалом. Прочно укрепить на крыше, закрывая наружные углы скатов — планками конька, внутренние углы — планкой ендовы. На фронтонную часть крыши обязательно устанавливается ветровая планка, защищающая торец крыши от ветра и опасности срыва кровельного покрытия. Внизу скатов крепятся карнизные планки, они служат для направления стока воды в водосточные желоба под карнизом. Свесы крыши представляют собой вылет всей конструкции крыши над стенами дома. Обычно они подшиваются профильным листом с наименьшей волной, таким как С8.

Торец коробов закрывается лобовым уголком, а примыкание к стенам дома обычно выполняется в виде маленького внутреннего уголка или простой металлической полосы. Вот основные положения по устройству кровли. И тем не менее, каждый отдельный дом, строение, которому необходима кровля, — это набор каких-то индивидуальных моментов и нюансов в устройстве кровли, в устройстве необходимых комплектующих и дополнительных элементов.

Компания

Roof Structures, Inc. стремится предоставить своим клиентам превосходную стоимость. Являясь строительным ресурсом с полным спектром услуг, Roof Structures, Inc. гордится тем, что является экспертом в области структурного каркаса, строя прочные отношения со своими клиентами.

Общая квалификация компании

Компания Roof Structures, Inc. (RSI), основанная в 1966 году, является одной из старейших и наиболее уважаемых компаний по монтажу крыш и перекрытий в Калифорнии. Мы гордимся тем, что построили одни из самых больших деревянных и стальных балочных конструкционных панельных кровельных систем на Западном побережье. Наша компания является полностью застрахованным подрядчиком, имеющим лицензию в Калифорнии, Неваде и Орегоне.

Над каждым проектом RSI работает с непоколебимым стремлением поднять планку производительности, обслуживания и качества. Наша конечная цель – своевременно и в рамках бюджета удовлетворять потребности наших клиентов и превосходить их. От начала до завершения и далее вы можете положиться на всю нашу команду профессионалов — президента, менеджеров проектов, бригады и администраторов — они будут вежливы, отзывчивы и надежны.

Мы верим в лидерство на собственном примере. Брэд Холмгрен, действующий президент и сотрудник с 19 лет. 76, прививает четыре ключевые ценности каждому члену нашей команды: лояльность, честность, приверженность клиентам и личностный рост.

Чтобы превзойти ожидания наших клиентов, мы накопили опыт в нескольких разнообразных и уникальных проектах. Например, в дополнение ко многим большим панельным крышам, которые мы построили, некоторые из которых превышают размер 10 футбольных полей, мы построили аэродинамические трубы, предназначенные для испытаний велосипедов, а также установили звукоизоляцию с использованием эластичных тканей для флагманской студии Dolby. Мы гордимся нашим разнообразием и готовностью принять сложную, инновационную работу.

Склеивание

Гарантийная компания Северной Америки продолжает быть поручителем для Roof Structures, Inc.

Гарантии оплаты и исполнения доступны по запросу.

В настоящее время у нас есть возможность склеивания в размере 5 000 000 долларов США по отдельности и 10 000 000 долларов США в совокупности.

Ставки по облигациям основаны на скользящей шкале и составляют примерно 2,5% от цены контракта.

Приверженность безопасности

Roof Structures, Inc. гордится своим стремлением к безопасности. Основные моменты этого обязательства иллюстрируются, в частности, следующим:

Получатель награды Ассоциации работодателей в строительстве (CEA) за выдающиеся достижения в области безопасности в течение последних восьми лет подряд.
Коэффициент изменения опыта оплаты труда значительно ниже среднего по отрасли за 10+ лет:
- Ex Mod 2019 – 85%
- Ex Mod 2018 – 92%
- Ex Mod 2017 – 79%
Действует успешная программа поощрения Safety Bonus, которая вознаграждает мастеров и их бригады денежными премиями на основе каждых 5000 часов, отработанных без травм.
Имея в среднем более 20 лет работы в кровельных конструкциях, наши бригадиры прошли обучение OSHA и понимают важность соблюдения требований безопасности.

РУКОВОДЯЩАЯ КОМАНДА

Офисные сотрудники Roof Structure — это команда преданных профессионалов, которые работают в Roof Structures в среднем более 18 лет.

Брэд Холмгрен, президент
Будучи настоящим экспертом и новатором, Брэд большую часть своей жизни занимался всеми аспектами деревянных и стальных конструкций. Будучи сыном одного из первых основателей Roof Structures, Inc., Брэд имеет более чем 40-летний опыт работы в отрасли каркасных крыш. Его практический подход свидетельствует о стремлении к совершенству.

Ричард Холмгрен, вице-президент по операциям
Получив диплом по бизнесу в Государственном университете Сан-Диего, Ричард Холмгрен стал одним из основных сотрудников RSI в 2003 году. Как вице-президент по операциям Ричард следит за каждой деталью каждого проекта RSI. От планирования и оценки до устранения неполадок и успешного выполнения Ричард наблюдает за всеми строительными работами на местах, чтобы обеспечить успешное выполнение каждого проекта.

Робин Максвелл, финансовый директор/контролер
Получив степень бухгалтера в Университете Санта-Клары, Робин Максвелл присоединился к RSI в 2007 году. Как бухгалтер с более чем 20-летним профессиональным опытом как в сфере государственного бухгалтерского учета, так и в частном секторе, Робин курирует все аспекты финансового состояния и отчетности кровельных конструкций.

ССЫЛКИ

Devcon Construction
690 Гибралтер Драйв
Милпитас, Калифорния 95035
(408) 942-8200

Landmark Builders, Inc.
352 Piercy Road
San Jose, CA 95138
(408) 779-9888

McLarney Construction 90 058 355 С. Дэниэл Уэй
Сан-Хосе, Калифорния 95128
(408 ) 246-8600

Novo Construction
1460 O’Brien Drive
Menlo Park, CA 94025
(650) 701-1500

Swinerton Builders
260 Townsend St., 4-й этаж
Сан-Франциско, Калифорния 94107
(408) 567-9755

В.Л. Butler Construction
204 Franklin Street
Redwood City, CA 94063
(650) 361-1270

XL Construction
851 Buckeye Court
Milpitas, CA 95035 9005 8 (408) 240-6000

Описание конструкций крыш | Жилищное строительство

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Тернером Тимбером)

Крыши (открывается в новой вкладке) — это одна из быстро меняющихся областей жилищного строительства. В викторианские и эдвардианские времена был действительно только один способ построить крышу, и он до сих пор широко используется. Но с тех пор мы видели введение многих других вариантов.

У всех есть свои сторонники, и у всех есть свои плюсы и минусы.

Традиционная или срезная крыша

Традиционный вариант имеет крутой уклон, редко менее 35°. Это отражает требования к защите от атмосферных воздействий старых кровельных материалов, таких как солома и черепица.

Готовая конструкция легко адаптируется. Мало того, что объем достаточно велик, чтобы превратить его в жилое пространство, так еще и структуру можно легко изменить

Минусы:

Строительство крыш является одним из наиболее сложных аспектов столярных работ на строительной площадке и требует высокой квалификации. Поскольку бревна вырезаются на месте и монтируются по одному, это относительно медленно и относительно дорого

Плоские крыши

Нет ничего технически сложного в строительстве плоских крыш , которые, кстати, никогда не бывают плоскими, а всегда строятся так, чтобы не скапливалась дождевая вода.

Но только в 19В 50-х годах дешевые и надежные материалы для покрытия этих конструкций стали широко доступны, и это положило начало буму пристроек с плоскими крышами по всей стране.

В этом проекте Strom Architects плоская крыша подчеркивает простые минималистские линии одноэтажного дома (Изображение предоставлено Мартином Гарднером) также популярны зеленые плоские крыши с использованием очитков, трав и мхов
