Строим дом по технологии ТИСЭ

Главная > Каталог статей > Материалы и технологии > Строим дом по технологии ТИСЭ

Опубликовано: 22.04.2012 Рубрика: Материалы и технологии, Строительство Просмотров: 7412

Дом по технологии ТИСЭ

Дома строили, строят и будут строить самостоятельно. Тем более что и материал можно сегодня купить любой, только выбирай: брус, кирпич, бетон. Если вы остановили свой выбор на бетонном доме, то надо хотя бы облегчить этот нелегкий, почетный труд.

Есть такая технология — ТИСЭ с использованием переставной опалубки, с помощью которой можно построить загородный дом своими руками за один строительный сезон.

Строительная технология ТИСЭ — «Технология Индивидуального Строительства и Экология» — была изобретена уже довольно давно.

В основе лежит принцип применения переставной опалубки, который позволяет формировать бетонные стеновые блоки один за другим непосредственно на возводимой стене. При этом не нужен подстилающий кладочный раствор: достаточно смочить нижний ряд блоков водой.

Благодаря специальным вкладышам стеновые блоки имеют пустотность 45 %. «Колодцы» заполняются теплоизолирующим материалом: керамзитом, специально обработанными опилками, пеноизолом.

Рабочая смесь

В качестве рабочей смеси для формования стеновых блоков используется цементно-песчаный раствор с небольшим количеством воды (так называемая жесткая пескоцементная смесь). Смесь готовится порциями, рассчитанными на изготовление 10 — 12 блоков (0,8 -1 кв. метр стены), посредством ручного замеса. Свойства жесткой пескоцементной смеси — прочность и морозостойкость, высокая паропроницаемость. Такая стена «дышит», что и позволило добавить в название технологии букву «Э» — экология.

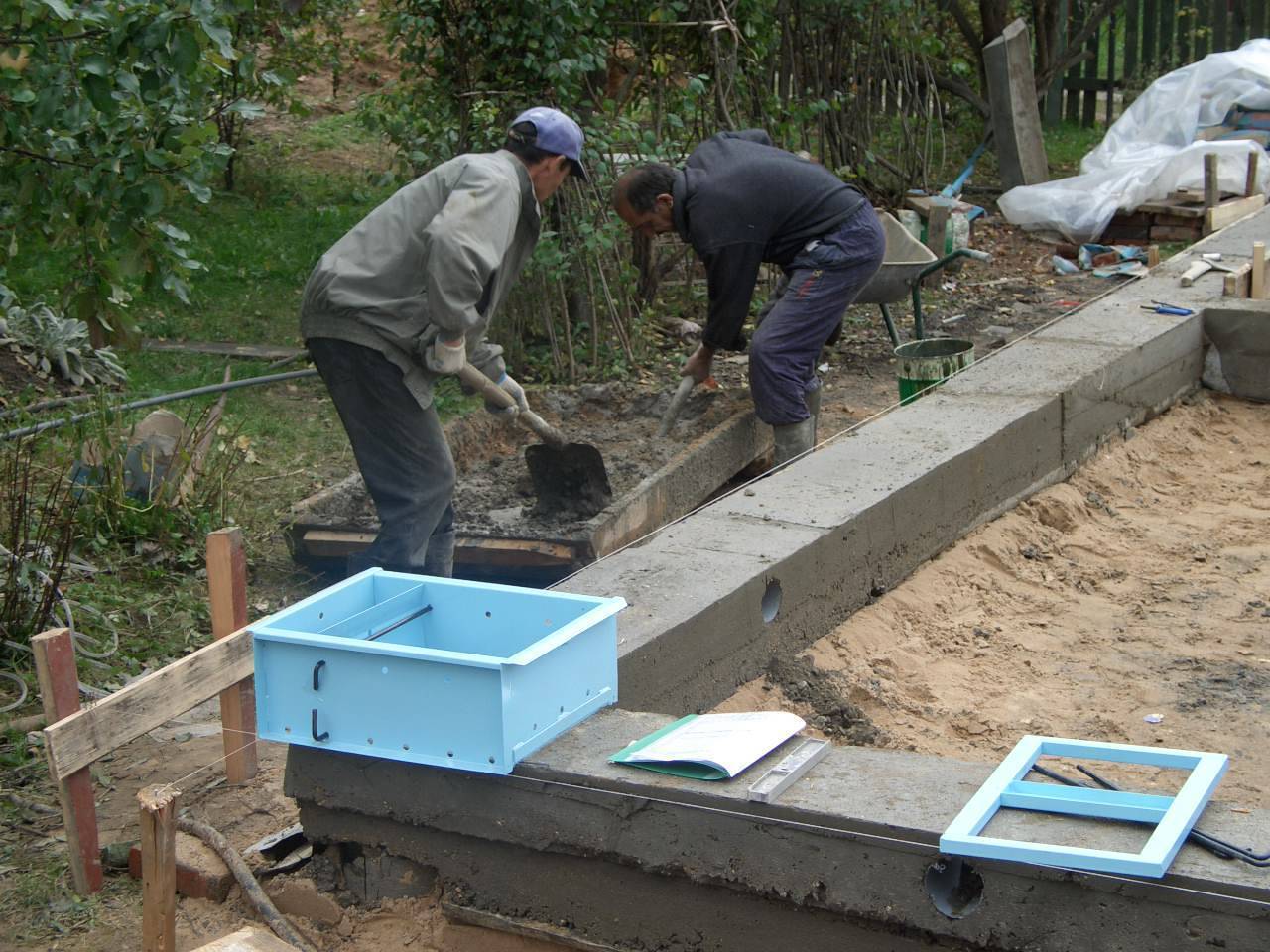

Технология ТИСЭ. Принцип применения переставной опалубки

Для цемента марки 400 объемное соотношение песок : цемент : вода составляет 3:1:0,5; для марки цемента 500 — 4:1:0,5. Расход материалов на 1 кв. метр стены составляет: при толщине стены 25 см — 50 кг цемента (марки 400) и 0,12 кубометров песка, при толщине стены 38 см — 75 кг цемента и 0,18 кубометров песка.

Фундамент

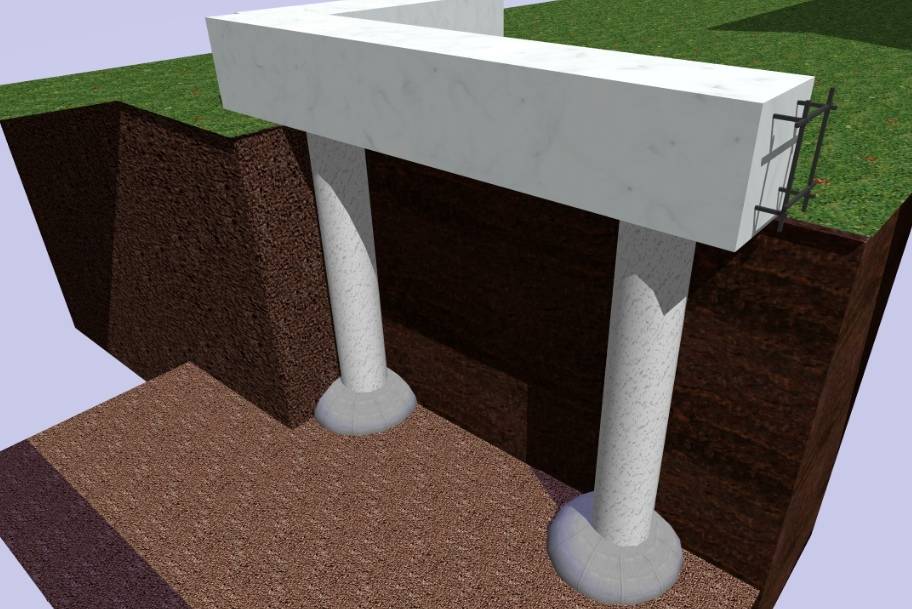

Строительство фундамента выполняется с помощью специального ручного бура. Он оснащен жесткой чашкой и парой «клыков», которые не режут, а разрыхляют грунт. Они справляются даже с камнями, которые по своим размерам помещаются в чашку. По мере заполнения чашка освобождается от грунта. Раздвижная штанга позволяет пройти глубину до 2,2 метра. На уровне глубины промерзания грунта в дело вступает откидной плуг, при помощи которого в нижней части скважины образуется полусферическая полость диаметром 40, 50 или 60 см.

Ручной бур и приспособление для фиксации толевой рубашки в верхней части опоры. Бурение скважины в глине на глубину 1,5 м занимает 1-1,5 часа

Полное время бурения одной скважины составляет один час. Затем устанавливают арматуру и заливают бетон. Столб имеет форму перевернутого гриба и выдерживает нагрузку до 15 тонн, из земли его не «вытащат» никакие морозы! От грунта столб отделяется толевой рубашкой. Под кладку поверх столбов отливают армированную бетонную ленту двадцатисантиметровой толщины. Она не заглубляется в землю, напротив, отделяется от грунта песчаной подушкой в 10-15 см, а с внешней стороны ее закрывают отмосткой.

Формование стеновых блоков

Приготовленная жесткая смесь закладывается в форму с установленными вкладышами — пустотообразователями и уплотняется ручной трамбовкой. Излишки смеси удаляются скребком под верхний уровень вкладышей. Распалубка производится сразу после уплотнения. Небольшие выступы у дна формы охватывают нижний ряд блоков, препятствуя смещению. Тем не менее, через 4 -5 рядов все же лучше проверить отвесом вертикаль и положить армирующую сетку.

Армирование гибкими связями диаметром 6 мм из базальтовых волокон, их закладывают в каждый стеновой блок при его формировании.

Полный цикл формования одного блока занимает 5 — 7 минут. Таким образом, с одной опалубкой за день можно отформовать до 80-100 блоков. Разумеется, удобнее работать вдвоем или втроем: один месит, другой подносит смесь, третий формует блоки, и работа спорится. Если в конце рабочего дня стенку затереть, то она не потребует оштукатуривания: можно сразу шпатлевать и красить. А это — существенная экономия труда и средств.

ТИСЭ-2

Стена толщиной 25 см без дополнительного наружного утепления по своим теплосберегающим свойствам эквивалентна кирпичной кладке толщиной 1 метр. Все же будет лучше, если ее дополнительно утеплить снаружи, желательно всего по технологии «вентилируемый фасад». Можно обойтись и без дополнительного наружного утепления. Для строительства используется опалубка ТИСЭ-3 с повернутыми лежа вкладышами-пустотообразователями.

Формируются две параллельные стенки, пространство между которыми заполняется теплоизолирующим материалом. Для прочности стенки соединяют гибкими связями: стальными или стеклопластиковыми прутками диаметром 6 -7 мм. Они располагаются под углом, который меняется от ряда к ряду. Таким образом, образуется трехслойная стена, внутри которой пространственная ферменная конструкция, обеспечивающая устойчивость и жесткость.

Трехслойная стена, заполненная пеноизолом, по своим теплоизолирующим свойствам эквивалентна кирпичной кладке толщиной 2,5 метра и не требует утепления. Перекрытия В качестве междуэтажных перекрытий проще всего использовать железобетонные плиты. Для прочности достаточно уложить на блоки армирующую сетку. Можно сделать и деревянные балки перекрытий, в этом случае в блоках следует предусмотреть пазы при помощи закладных.

Вентиляция

Итак, сложены «дышащие» стены с внутренними полостями-колодцами и горизонтальными технологическими отверстиями диаметром 1 см, которые образовались при распалубке. Грех этим не воспользоваться.

Создатели технологии ТИСЭ предусмотрели систему вентиляции и назвали ее «каменной избой». Вытеснительная система вентиляции образуется «сама собой» в процессе строительства, надо только предусмотреть вентиляционные каналы в наружной и внутренней отделке дома. Приточную вентиляцию обеспечивает система колодцев, вентиляционных каналов и технологических отверстий в наружных стенах дома. Вытяжная вентиляция организуется традиционными способами. Наилучшим вариантом можно считать устройство в каждой комнате окон вытяжной вентиляции, расположенных под потолком напротив основного потока приточной вентиляции и оснащенных регулируемыми жалюзи. Теперь притоком свежего воздуха можно управлять!

Метки: Строим дом, Строим загородный дом, технология ТИСЭ, ТИСЭ

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Строительство дома по технологии ТИСЭ своими руками | Своими руками

Наверное, неуёмное желание построить дом у некоторой части мужского населения заложено на генетическом уровне. Вот и я попал в группу «озабоченных». Это как навязчивая идея, словно кто-то тебя тормошит: «Давай шевелись, делай что-то в этом направлении!»

Начал шевелится. С чего начать? Нужен земельный участок под строительство! Вскоре документы на аренду участка под строительство жилого дома были оформлены сроком на три года, с правом продления. Большая удача, так как я мало верил, что будет положительный результат. Но получилось!

Это вдохновило на дальнейшие действия. Параллельно штудировал специальную литературу, набирался ума-разума, так как по профессии я далёк от строительства.

Узнал, что есть такая технология строительства под названием ТИСЭ.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Это было как раз то, что мне нужно: песок, цемент, руки — и вперёд! Привлекало ещё и то, что на любом этапе стройку можно при необходимости прервать и продолжить в любой момент без ущерба для строения.

Спланировали строительную площадку, сделали разметку — можно рыть котлован под фундамент. Договорились насчёт экскаватора и через две недели (копали в нерабочее время и не каждый день) котлован был готов.

По сходной цене купил заброшенный сборный фундамент, находившийся в 40 км от нашей стройки. Его не торопясь разобрали и блоки ФБС перевезли.

Для монтажа фундамента пригласили трёх человек с автокраном. Бригада работала по вечерам и в выходные дни.

Через два месяца фундамент был готов, блоки ФБС смонтировали и перекрыли плитами-«пустотками». Дальше мне предстояло двигать стройку одному, своими руками.

Посмотрел, что имею: блоки ТИСЭ сразу класть не получится, периметр скачет по высоте до 100 мм, диагонали не сходятся — бригада малость «напортачила». Тогда соорудил обноску, натянул нитки и попытался разметить коробку дома на поверхности фундамента с нулевой разностью диагоналей. Но сделать «в ноль» не получилось, поскольку разность диагоналей фундамента была около 120 мм. Утешал себя мыслью, что делать всё идеально мало кому удаётся. Стройка, однако!

По частям вывел периметр в горизонт, используя уголок в качестве опалубки и применяя лазерный нивелир. Теперь можно и блоками ТИСЭ заняться. Формовку блоков начал с углов, подложив гидроизоляцию и установив две нитки арматуры из прутьев 010 мм. Несмотря на то, что делал это впервые, формовка первых блоков прошла довольно успешно. Наверное, сказалась теоретическая подготовка! Кроме того, приходилось предварительно продумывать все свои действия, и не один раз. Лиха беда начало! Дальше дела пошли веселей.

Наружные стены выкладывал блоками ТИСЭ-3, а внутренние (перегородки) — более тонкими ТИСЭ-2.

Через некоторое время первые четыре ряда блоков были готовы. Поскольку ряды упёрлись в шнуры обноски, то пришлось их снять. На данном этапе они свою функцию выполнили.

Читайте также: Дом по технологии “несъемной опалубки” Часть и часть 2

Тогда же заметил, что в некоторых рядах блоки местами отклонились от вертикали. Не смертельно, но неприятно. Зачем делать плохо, когда можно сделать хорошо. Чтобы избежать этого в дальнейшем, модуль (форму для заливки блоков) выставлял в горизонт в продольном и поперечном положении с помощью уровня и деревянных клинышков, подкладываемых под него. Эта «неприятность» больше не появлялась.

Возник вопрос: как в дальнейшем выставлять форму на стене?

Натягивать причалку на каждом ряду?

Это и неудобно, и ошибка позиционирования будет накапливаться, и стена может пойти с наклоном. Пришлось отлаживать технологию кладки, используя отвес, прикреплённый к формовочному модулю.

Для этого после возведения первых трёх рядов в каждом внутреннем углу коробки закрепил деревянные бруски сечением 50×70 мм, на которых зафиксировал шнуры, служащие ориентирами при очередной установке формовочного модуля.

В стенках модуля просверлил отверстия под отвесы (рис. 1). Разметку отверстий следует делать как можно точнее, лучше с помощью штангенциркуля, отмеряя расстояние от внутренней плоскости модуля (на ТИСЭ-3 у меня получилось 30 мм, а на ТИСЭ-2 — 25 мм). Затем через отверстия пропустил шнуры отвесов.

Рис. 1. Расположение вспомогательных отверстий в боковинах модуля ТИСЭ для нити отвесов. Рис. 2. При формовании последующих блоков вертикальные отрезки нити отвесов, продетой сквозь отверстия в модуле, должны находиться в одной плоскости с нитью, натянутой вдоль стены.

Для фиксации шнуров вкрутил шурупы в закреплённые по углам бруски. Шуруп №1 держит нитку вдоль стены А, а №2 — вдоль стены В, причём расстояние от стены до шнура зависит от вида используемого модуля: 30 мм для ТИСЭ-3 и 25 мм – для ТИСЭ-2.

Расстояние от стены В до шурупа №1 произвольное, но должно быть меньше, чем от стены А, допустим 10 мм. Это нужно для того, чтобы нитки пересеклись.

Третий и четвёртый саморезы вкручены на 2-3 мм ниже уровня ниток и используются только при формовке угловых блоков. Формуя угловой блок на стене А, добиваемся того, чтобы отвес находился над шурупом №4, а при установке модуля на стене В — над шурупом №3. Причём для ТИСЭ-3 шуруп №3 должен отстоять от внутреннего №1 (№4 от №2) с учётом толщины боковой стенки модуля (1,5 мм) и нитки (0,5 мм) на расстояние 142 мм. Длина бруска при этом равна 200 мм. Для ТИСЭ-2 длина бруска должна быть не менее 300 мм, и крайние шурупы должны отстоять от внутренних на расстояние 237 мм, то есть не выходить за пределы отформованного блока. Теперь, формуя угловые блоки, мы их как бы «нанизываем» на вертикаль, выходящую из одной точки, сводя ошибку позиционирования к минимуму.

Угловой модуль придётся выставлять только по одному отвесу, поскольку второй находится за пределами разметки, вне рабочей зоны. Поэтому необходимо проконтролировать параллельность стенки модуля и нитки разметки.

Читайте также: Как построить каркасный дачный дом своими руками (фото)

Это можно сделать следующим образом. Берём линейку длиной около метра и прикладываем её к внутренней плоскости модуля так, чтобы один конец линейки выступал за его габарит внутрь строения и, смотря по краю линейки на нитку, при необходимости корректируем положение модуля. В качестве линейки я использовал корпус уровня. И ещё — при формовке угловых блоков отвес необходимо опускать до уровня нитки разметки, выставляя по центру шурупа №3 или №4.

При установке рядовых блоков мы пользуемся двумя отвесами. Теперь можно возводить стены на всю высоту, «танцуя» от одной базовой линии, которую выставили только один раз. Причём совсем не обязательно, чтобы отвес доходил до нитки, вполне достаточно длины 1-1,5 м. При выравнивании модуля смотрим наискосок «через» нитки отвеса [\(рис. 2) и разметки и несильными, но частыми ударами деревянного бруска выставляем модуль на место. Это очень удобно, но работать при сильном ветре нельзя.

Тем, кто только планирует класть первый ряд блоков по ТИСЭ-3, очень рекомендую во внутренней стене между блоками оставить пустоты такой ширины, чтобы свободно проходила рука. Это нужно, чтобы после возведения стен убрать случайно провалившиеся туда посторонние предметы и мусор.

Рис. 3. Создание технологических проёмов в нижнем ряду блоков для очистки их внутреннего объёма от мусора и закладка, накрывающая сверху промежуток между блоками.

Эти отверстия можно предусмотреть в процессе изготовления блока, воспользовавшись вкладышами на внутренней стене. Допустим, у нас два вкладыша по 70 мм с каждой стороны, тогда отверстие между блоками будет 140 мм, да ещё зазор между блоками (20-30 мм). В итоге получается 160-170 мм. Естественно, это отверстие можно сделать больше или меньше. Всё зависит от размера вашей руки.

При формовке блоков второго ряда используем Г-образную закладку из оцинкованной жести, накрывая сверху промежуток между блоками.

1. Укладка первых рядов блоков ТИСЭ на фундамент.
2. Крепление деревянных брусков с саморезами в углу внутри дома.
3. Шляпки третьего и четвёртого саморезов находятся под нитками.
4. Расположение деревянных вкладышей в модуле ТИСЭ-3.
5. Технологическое отверстие для свободного прохода нитки разметки.

Продолжение следует…

Автор А.Свиридов (фото автора)
