Наличие бани на загородном участке уже давно перестало восприниматься, как что-то необычное: причиной является не только ее выдающиеся оздоровительные свойства, но и современные строительные технологии, позволяющие возвести это деревянное сооружение своими руками. При этом особое внимание следует уделить крыше, через которую происходит большинство теплопотерь.

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься. Для того чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Читайте также: «Как сделать односкатную крышу для бани своими руками – характеристики и правила строительства». Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани. Читайте также: «Как сделать пол в бане в помывочной – правила планирования и монтажа».
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов. Читайте также: «Как утеплить потолок в бане правильно – варианты утепления своими руками».

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Строение каркаса — что нужно установить на баню

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

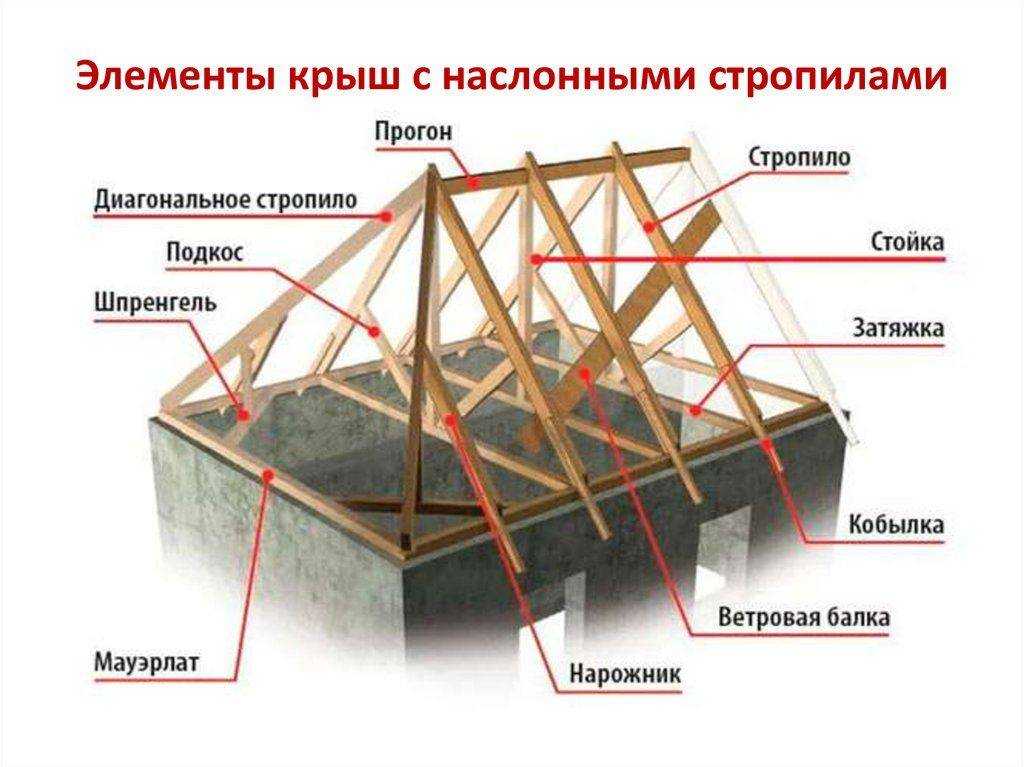

В состав каркаса входят следующие элементы:

• Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
• Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
• Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
• Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
• Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню. Читайте также: «Как сделать перегородки в бане своими руками – варианты монтажа».

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны. Читайте также: «Как сделать стропильную систему своими руками».

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат. Читайте также: «Как и чем утеплить баню внутри – советы от мастера».

Из какой древесины делать стропила

Содержание

1. Какими свойствами должны обладать стропила из дерева

2. Из чего делают стропила

3. Породы дерева

4. Размеры

5. Стропила из какой доски лучше

Возведение крыши – заключительный этап строительства дома. Он проводится после решения сложных задач по проектированию, сооружению фундамента, строительству стен. Вам понадобится создать систему стропил крыши, выполнить укладку утепляющего материала и покрытие кровлей. Однако эти задачи являются ответственными и их решению нужно уделять большое внимание. Для возведения стропильной системы нужно использовать стройматериалы высокого качества, чтобы миновать проблемы в будущем. Расскажем, из какой доски делают стропила.

Какими свойствами должны обладать стропила из дерева

Строители с большим опытом советуют для этих целей использовать древесину хвойных пород. В них содержатся смолы, предотвращающие гниение, а за счет малого веса и доступной цены, можно сэкономить на возведении кровельной системы. Для этого подойдет прямоугольная доска (толщина – 50 мм, ширина 150 или 200 мм). Стропила укладывают на ребро, что наделяет конструкцию надежностью. Зачастую, для стропильной системы применяется брус (100х500 мм).

Однако из-за его большого веса, строительство усложняется. Чтобы понять какие стропила для крыши из доски будут лучше для конкретной ситуации, нужно рассчитать предполагаемую нагрузку на кровлю. С этим вопросом нужно обратиться к кровельным мастерам, которые смогут выполнить точные расчеты.

Для выбора подходящего подрядчика, который досконально разбирается в вопросах строительных норм и правил малоэтажного домостроения воспользуйтесь поиском в каталоге Building Companion. В профиле каждой компании указана необходимая информация, портфолио, отзывы, можно разместить запрос на оценку стоимости услуги.

Найти компанию по генподряду и стройнадзору »

Доска не должна быть слишком влажной (до 18%), в противном случае, в процессе высыхания она утратит геометрию и кровля испортится. При покупке пиломатериалов с естественной влажностью, доска просушивается 3-5 дней. Для этого можно уложить материалы на улице, выдерживая небольшое пространство. Это можно сделать с помощью колышек.

Нужно оценивать сортность стройматериала. Ввиду того, что доску нужно надежно укреплять, лучше выбрать материалы первого сорта. Они не имеют гнили и сучков, соответствуют требованиям по внешнему виду. Перед монтажом доска обрабатывается с помощью специальных средств, предотвращающих образование грибка. Для снижения риска возгорания применяются антипирены.

Из чего делают стропила

Подбор досок для стропильной системы подбирается таким образом, чтобы обеспечить конструкции максимальную прочность, но при этом облегчить ее вес. Причем кровля многоэтажных сооружений или промышленных построек зачастую обустраивается с применением стропил из железобетона или металла. Обычные сооружения предусматривают сооружение конструкции из дерева. Зачастую, стропила возводятся из таких пиломатериалов.

• Бревно. Используется нечасто по причине большого веса. Для работ с этим материалом требуется помощь профессионалов, который сможет создать сложные врубки на местах крепежа.
• Брус. Для возведения конструкции применяется обычный, либо клееный брус. Он используется для создания высокопрочных, долговечных систем. Стропила из бруса менее востребованы, так ак пиломатериал довольно дорогой.
• Доска. Материал доступен, поэтому выбирается для возведения стропил чаще всего. Стропила из доски предусматривают применение материала толщиной от 4 см. Этот пиломатериал не тяжелый, обеспечивает простую установку, обладает хорошим запасом прочности.

Породы дерева

Материалы различных пород по-разному влияют на долговечность конструкции и смету. Лиственные породы считаются более прочными, а сосновые – более гибкими и влагостойкими. Ввиду большого выбора, каждый вариант имеет свои плюсы. Рассмотрим их.

Древесина из лиственницы

Если Вы проживаете в местности, где часто идут дожди, то нужно позаботиться о защите кровли от воздействия влаги. В этом случае лиственница подойдет для сооружения системы стропил как нельзя лучше. Этот пиломатериал имеет наименьшую гидрофобность и хорошо противостоит влаге, при условии, что дерево правильно высушивалось. За счет особых свойств дерева, оно также применяется при сооружении пергол и аналогичных построек.

Береза

Древесину березы используют как наиболее прочный стройматериал, который хорошо противостоит ударным нагрузкам. Минус – она слабо противостоит гниению. По этой причине стропила из березы применяются для небольших построек. Материал нужно хорошо обрабатывать и защищать от воздействия влаги.

Ищете качественные строительные материалы по адекватным ценам для загородного дома? Получите промокод на скидку от завода-производителя и воспользуйтесь им в процессе стойки дома.

Получить скидку на строительные материалы »

Бук

Эта порода считается самой капризной. Она отличается гигроскопичностью, не защищена от гниения, а также набухает без специальной обработки. При этом пиломатериалы из бука эстетичны, с деревом приятно работать, так как его легко резать, полировать. На материале практически не образуются трещины. Древесина должна быть сухой, тщательно подготовленной для возведения кровли.

Хвойная древесина

Ель и сосна практически не используются для создания стропильных систем в виду обилия сучков и низкого качества строганой поверхности. Из плюсов выделим приятный цвет, простоту обработки. Сооружение стропильной системы из ели и сосны возможно только в той ситуации, если пиломатериал изготовлен из комлевой части бревна. Также стропила создаются из хвойной древесины с красноватым оттенком. Она отличается однородной структурой.

Сравнивая эти два пиломатериала, сосновые стропила отличаются большей хрупкостью, а еловые – гибкостью. Работать с древесиной из ели довольно просто. Сосна в меньшей степени защищена от гниения, древесина местами «играет», в то время как ель лишена этих недостатков. Еловая древесина имеет светлый оттенок, не синеет, отличается меньшим весом, так как не имеет смолы. Из-за большого веса, сосновые пиломатериалы часто используются для создания крыш малых архитектурных форм.

Клееный брус

В качестве досок для стропил этот пиломатериал также применяется нередко. Он имеет хорошую прочность, отличается стойкостью к влаге, деформациям. Зачастую, для изготовления такого бруса используется древесина 3 сорта, но по прочности он не уступает первому. Из стройматериала возводят каркасные дома, материал не боится высоких нагрузок, его не выкручивает. Благодаря использованию клея для соединения отдельных участков, создаются прочные нити, которые надежнее древесных волокон. Благодаря этому свойству, стропила из клееного бруса хорошо проявляют себя, если системы эксплуатируются в суровых условиях. Из клееного бруса можно создать систему стропил с любым размеров и длиной.

Зачастую для производства пиломатериала для стропильных систем используются лиственные или хвойные ламели, толщина которых составляет от 18 до 45 мм. Соединение осуществляется резорциновым клеем или меламиновой смолой. Это легко отличить по цвету швов, которые могут быть светлыми или темными. Далее стропила из этого материала обтесываются, иногда подвергаются фрезеровке и обработке специальными пропитками. Также для покрытия используется лак или морилка. Клееный брус отличается небольшим весом, доска может иметь большую длину (до 10 м). За счет этого, возможно проектирование стропильных систем без дополнительных опор.

Также для стропил применяются двутавровые балки. Они создаются из двух брусов, соединяемых с помощью пластины. Зачастую, для их производства используется клееная древесина. Они легкие в сравнении с массивом древесины, обеспечивают упрощение работ.

Размеры

После выбора доски, можно начинать создание чертежа и схемы конструкции. Для этого нужно определить параметры системы:

• Сечение.
• Ширина.
• Длина.

Размер стропил отличается в каждой ситуации и зависит от разных факторов. Нужно учитывать размеры сооружения, крыши, выбранную конструкцию стропил, ветровые нагрузки и внешние воздействия. Оптимальное решение:

• Минимально допустимый размер – 50х150 мм.
• При сооружении значительных пролетов используется размер 150х150 мм или 250х100 мм.
• Стропила большего размера применяются при возведении больших торговых павильонов или крупных построек.

Для определения размеров стропил, показатель нужно тщательно рассчитать. Изначально определяется максимальная нагрузка на крышу, за счет чего подбирается сечение и другие характеристики системы. Также нужно использовать специальные нормативные значения (однако в них не учтены условия климата в разных регионах). По этой причине, строители с большим опытом проводят расчеты самостоятельно, для получения более точных показателей.

Стропила из какой доски лучше

Советуем покупать доску у надежных продавцов, у которых можно узнать всю нужную информацию о пиломатериале. На продукцию должна прилагаться сопроводительная документация, в которой указывается:

• Сорт древесины.
• Номер стандарта.
• Компания-изготовитель.
• Параметры материала.
• Влажность дерева.

Хвойные породы для сооружения стропил подходят лучше всего. Удачное решение – выбор лиственничной доски. Однако это недешевый материал. Как аналог, подойдет ель, сосна или кедр. Для стропил практически не подходит лиственное дерево ввиду высокой эластичности. Исключение – дуб, однако он довольно дорогой.

Выбирайте лес, заготовленный зимой. Такая древесина имеет высокое качество, в сравнении с пиломатериалами, заготовленными летом или весной. Для сооружения стропильных ног используется брус с толщиной 5 см, при этом ширина материала зависит от самой конструкции и нагрузки. Зачастую, ширина материала составляет от 10 до 25 см. Длина доски стандартная и составляет 6 м. Прогоны создаются из бруса толщиной более 10 см.

В статье использованы фотографии с сайта

http://s-stroit.ru

Каркас крыши: как измерить, вырезать и построить стропила крыши

Источник изображения: Journal of Light Construction

Строительство крыши начинается с каркаса.

Он не только обеспечивает необходимую поддержку веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают сборные кровельные фермы из-за их удобства и экономичности, сборные стропила, возможно, более подходят для небольших и нестандартных конструкций.

Получите бесплатную оценку от проверенных компаний по производству каркасов крыш рядом со мной

Стропила могут сэкономить вам на стоимости доставки и требуют минимального пространства для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

• Разборка стропил крыши
• Необходимое оборудование
• Стропила строительные
  • Понимание измерений
  • Настройка уклона крыши
  • Сбор пиломатериалов
  • Очерчивание разрезов
  • Делаем разрезы
  • Сборка стропил

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, которые непосредственно поддерживают настил крыши.

Коньковая доска

Коньковая доска служит в качестве поверхности для крепления противоположных стропил и не обеспечивает структурной поддержки.

Стяжка для стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блинчики» на стенах.

Коньковая балка

В некоторых системах каркаса используется коньковая балка в сочетании с коньковыми стойками вместо коньковой доски, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Хомуты

В некоторых случаях требуются хомуты , которые часто путают со стяжками для стропил. Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для сборки стропил крыши

Для сборки стропил крыши соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1. Знайте свои размеры

Перед тем, как что-либо вырезать, вам нужно знать пролет, высоту, высоту и линейную длину каркаса крыши.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены. Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

2. Определите уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление высоты на длину.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, уклон вашей крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерения подъема и линии

После того, как вы определите уклон крыши, вы сможете определить высоту и размеры линии.

Помните, что вы уже должны знать длину крыши. Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы сможете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Прежде чем покупать пиломатериалы для каркаса крыши, необходимо учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы определили все размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько рам

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен. Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила 24 дюйма по центру на 16-футовой длине здания. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ. Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вы должны заказать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила необходимо сделать пять пропилов.

• Отвесные врезы : место соединения стропила с коньковой доской
• Концевой срез : нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок : место соединения стропила с верхней плитой стены
  • Вырез сиденья
  • Каблук
• Вырез фасции : укорачивание нижней части стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза. Для этого вам нужно карандашом указать угол резки, следуя заданному углу наклона крыши. Профессиональные плотники определяют необходимый угол с помощью угольника или угольника.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование обрамляющего угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «языком».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Толкайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.

• Проведите линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .

• Достигнув необходимой длины стропила, сделайте с угольником тот же угол, что и для отвеса – это пятка рта птицы .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.

• Совместите размер лезвия в нижней части стропила с шириной стеновой пластины и проведите к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• На этом этапе отметьте разрез хвоста параллельно отвесному и пяточному разрезам.

5. Сделайте пропилы

Источник изображения: Семейный мастер на все руки

Теперь, когда вы наметили линии, вы можете сделать пилой пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться в правильности высоты, пролета и пролета, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых пластинах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6. Установка стропил

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.

• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно макету стропил.
• Наклоните стропила вдоль наружных стен коньком вверх. Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Вбитые стропила прислонить друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами фронтона.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

Стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Каркас крыши не так сложен, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и склеивание всего на мелкие части , легкоусвояемые детали, обрамление крыши можно сделать своими руками.

Конечно, это руководство лишь поверхностно касается каркаса крыши. Мы не вникаем в мельчайшие детали строительных норм, фронтонных стоек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для качественного каркаса крыши.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратить деньги на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить ослабевающее мастерство каркаса крыши, стропила — это то, что нужно.

При достаточном опыте каркас даже сложной вальмовой крыши с вальмовыми стропилами, нарожными стропилами и т.п. должен приходить интуитивно.

Найдите лучших специалистов по каркасу крыши рядом с вами

Стропила против ферм для сарая

Стропила часто используются для строительства односкатных крыш, потому что они прочные и простые в установке.

Однако они могут потребовать квалифицированной рабочей силы. Фермы используются для строительства навесов, потому что они быстрее, чем стропила.

Фермы прочнее стропил, но их сложнее изготовить — обычно их делают на заводе.

Стропила легко построить, если знать как, но они не так точны, как фермы.

Тем не менее, они могут быть отличным выбором! Это руководство поможет вам сделать выбор!

Что такое стропила?

Стропила — это деревянная балка, используемая для поддержки верхней конструкции, такой как крыша или потолок.

Стропила – это короткие балки, обычно деревянные. Стропила часто используются для поддержки потолков. Стропила также используются для создания большего пространства внутри дома.

Преимущества стропил

Стропила идеально подходят для создания эффектного сводчатого потолка. Их также легко транспортировать.

Вы можете доставить их к себе домой на пикапе или лодке. Их можно даже доставить в отдаленные районы. Они дорогие, но вы сэкономите деньги по сравнению с другими вариантами.

Стропила используются, когда нужно что-то быстрое и простое. Вы можете использовать их для небольших проектов.

Это связано с тем, что стропила могут быть построены на месте по мере необходимости. Фермы изготавливаются с точными размерами, что занимает гораздо больше времени.

Стропила — отличный способ увеличить высоту проема на чердаке, не перекрывая всю крышу.

Стропильная конструкция очень полезна, когда вам нужно построить что-то высоко на горе или в другом труднодоступном месте. Стропила можно легко транспортировать на лодке, вертолете или грузовике.

Недостатки стропил

Строительство стропил может занять намного больше времени и может потребовать более квалифицированного труда. Все труднее найти рабочих, умеющих строить стропила.

После возведения стен и возведения стропил вы можете рассчитывать на длительный процесс завершения строительства. Неблагоприятная погода может еще больше затянуть этот процесс.

Лицензированный строитель, который изо всех сил пытается получить правильные размеры и углы, не сможет изготовить 20 или более одинаковых стропил.

Стропила используются для специальных проектов. Фермы используются для большинства проектов.

Стропильные крыши требуют тщательного планирования и точности. Вам нужно определить угол каждого стропила, а затем точно их обрезать. Делается это с помощью пилы или электролобзика.

Перед началом проекта убедитесь, что вы выполнили домашнее задание. Вырезы «птичья пасть» позволяют крыше сидеть ровно, не будучи слишком высокой или низкой.

Правильное выполнение этого пропила и пропилов конька, чтобы оба стыковочных соединения образовывали заподлицо с коньковой доской и стенами сарая, имеет решающее значение.

Вы должны делать это для каждого используемого стропила, что делает строительство стропил отнимающим много времени и несколько утомительным.

Pros

Стропила очень полезны при строительстве дома, потому что они дают дополнительное пространство на чердаке, а также дают возможность создать соборные потолки.

В сараях тоже можно использовать стропила, но их нужно строить иначе, чем дома.

Стропильные крыши состоят из досок или деревянных досок, скрепленных гвоздями. Это позволяет легко их собирать и разбирать.

Возможна персонализация, потому что вы можете выбрать, какой тип древесины вы используете и в каком количестве.

Минусы

Стропила обычно изготавливаются путем разрезания кусков дерева на более мелкие. Люди, которые делают стропила, должны знать, как их правильно распилить.

Это потому, что если вы обрежете их неправильно, то ваш дом не будет иметь устойчивой конструкции.

Стропила следует рассчитывать исходя из размеров крыши. Вы можете использовать любой тип дерева, если он соответствует требованиям строительных норм и правил.

Что такое фермы?

Фермы представляют собой простые деревянные конструкции. Они используются для поддержки крыш или стен.

Их легко установить, потому что они готовые. Вы можете купить их готовыми к работе.

Ферма состоит из множества отдельных кусков дерева, называемых анкерными стержнями. Эти стержни соединены между собой другими деревянными частями, называемыми ферменными пластинами.

Фермы прочны, потому что в них используется много разных пород дерева.

Стенка фермы представляет собой треугольный кусок дерева, используемый в качестве опорной балки или конька крыши.

Фермы обычно строятся путем раскладки кусков древесины на земле и их соединения гвоздями.

Верхние пояса представляют собой горизонтальные балки, поддерживающие крышу. Нижние пояса представляют собой вертикальные балки, поддерживающие верхние пояса в их основаниях.

Фермы используются для укрепления крыши. Стропильная сеть состоит из кусков дерева, которые соединены вместе.

Решетка фермы обеспечивает большую прочность, чем галстук с воротником, потому что она идет от центра основания шкворня к центру каждой вершины.

Металлические косынки используются для соединения досок. Косынки используются для соединения досок между собой. Фермы предварительно изготавливаются на складе, а затем отправляются на строительную площадку для сборки.

Сараи обычно строятся с фермами, но некоторые делают их без ферм. Фермы используются для поддержки крыш и потолков.

Часто крепятся к стенам и полам. Некоторые люди используют фермы для создания открытого потолка. Навесные комплекты могут быть построены с фермами или без ферм.

Навесы могут быть как открытыми, так и закрытыми.

Фермы изготавливаются путем соединения нескольких кусков дерева вместе. Это означает, что вам, возможно, потребуется сделать меньше работы, чтобы установить их самостоятельно, в зависимости от вашего уровня навыков.

Вы могли бы сэкономить деньги, используя фермы вместо того, чтобы нанимать профессионалов для выполнения этой работы.

Преимущества

Фермы представляют собой сборные деревянные элементы, которые используются для поддержки крыш или стен.

Иногда они дешевле, чем строить их на месте, потому что они уже изготовлены, что может сэкономить рабочее время для более крупных проектов.

Они более точны, чем их сборка на месте, потому что они спроектированы компьютером.

Крыши должны быть защищены от непогоды. Фермы должны быть установлены быстро. Опоясывающий лишай также должен пройти быстро.

Обрамление должно быть сделано аккуратно, и оно не должно подвергаться воздействию погодных условий слишком долго.

Фермы отлично подходят для строительства мостов или поддержки крыш. Их перепончатый дизайн делает их очень прочными.

Пролеты ферм могут достигать 60 футов. По данным Американского совета по дереву, максимальный пролет стропил составляет около 30 футов, и это при относительно небольшой нагрузке в 20 фунтов на квадратный фут.

По мере увеличения нагрузки длина пролета уменьшается для снега в северном климате или для тяжелых кровельных материалов, таких как черепица.

Удобная сборка своими руками означает, что вам может не понадобиться нанимать профессионалов для выполнения своей работы. Вы получаете все необходимое для выполнения работы самостоятельно.

Инструкции по установке ферм прилагаются. Существуют фермы разных типов, и они пронумерованы для облегчения идентификации.

Недостатки

Фермы отлично подходят, если вы хотите построить что-то очень высокое. Но они тяжелые и дорогие.

И им нужно время, чтобы собраться. Так зачем использовать фермы? Потому что они прочные и простые в установке.

Стропильные фермы ограничивают возможности вашего потолка. Плоские потолки затрудняют установку мансардного потолка.

Вы не сможете использовать свое чердачное пространство так, как вам хотелось бы, потому что фермы делают переоборудование чердака невозможным. Они также ограничивают использование чердака в качестве хранилища.

Фермы взаимозависимы и не могут быть изменены или удалены после изготовления. Просверливание в них отверстий может привести к повреждению конструкции.

Фермы большие и прочные, но тяжелые. Им нужно несколько человек, чтобы нести их. Фермы должны быть доставлены вилочным погрузчиком.

Pros

Фермы изготавливаются на заводе с использованием точных измерительных и режущих станков. Эти машины обеспечивают правильную сборку ферм.

Строительство ферм занимает меньше времени, чем их сборка вручную. Фермы более точны, чем стропила, потому что они производятся на заводе с компьютерами.

Стропильные фермы достаточно прочны, чтобы выдерживать большие нагрузки, такие как снег или дождь. Они также просты в установке. Предварительное изготовление позволяет легко их транспортировать.

Фермы используются для укрепления крыш и защиты от непогоды.

Сборные фермы стоят дороже, чем их сборка своими руками. Создание их самостоятельно занимает меньше времени, потому что вы делаете все вручную.

Вы можете использовать шаблон или другие инструменты, чтобы убедиться, что фермы построены правильно.

При распиловке пиломатериалов нет отходов. Но сборные фермы могут быть дороже в зависимости от обстоятельств.

Минусы

У стропильных ферм есть несколько заметных минусов. Стропильные фермы имеют большой вес и должны устанавливаться как минимум двумя людьми.

В сарае может не потребоваться подъемный кран для установки ферм, но сами фермы по-прежнему тяжелые и достаточно громоздкие, чтобы обслуживать более одного человека.

Вам нужны прочные балки для поддержки тяжелых грузов. Ваша крыша должна быть достаточно прочной, чтобы выдерживать вес снега и льда.

Из чего сделаны фермы?

View Post

Фермы представляют собой прочные конструкции, обычно состоящие из деревянных балок. Эти балки обычно склеиваются вместе, чтобы сформировать более прочную конструкцию.

Иногда фермы укрепляют тонкими деревянными брусками.

Металлические крыши часто используются вместо деревянных. Однако они не всегда лучше. Древесина более долговечна в некоторых климатических условиях, лучше изолирует и требует меньшего ухода.

Металлические крыши имеют тенденцию легко ржаветь в некоторых климатических условиях, и поэтому они не всегда служат так же долго, как деревянные.

Пихта чаще всего используется для изготовления стропильных ферм, поскольку с ней легко работать и она доступна в больших количествах.

Однако для усиления балок требуется склеивание. Желтая сосна часто используется, когда нет доступной пихты. Также используется красный кедр, но он стоит дороже, чем другие виды древесины.

Для настила используются строганные деревянные доски. Эти доски укладываются бок о бок, чтобы пересекать друг друга на стропилах.

Стропила крыши надежно крепятся гвоздями. Большинство стропил крыши изготавливаются из кедра или сосны.

Но существуют также доски из ламинированного шпона, которые в пять раз длиннее деревянных стропил.

Изготовление собственных ферм

Если вы хорошо разбираетесь в древесине, вы можете построить свои собственные фермы. Создание собственных ферм требует времени.

Вы должны планировать заранее и убедиться, что у вас достаточно места для хранения ферм. Фермы могут деформироваться, если они промокнут, поэтому убедитесь, что они закрыты.

Установка ферм

Крыши должны быть построены со стальными балками (фермами), чтобы выдерживать вес тяжелых предметов.

Фермы крепятся к стенам клипсами. Фермы поднимаются на крышу машинами из-за их веса.

Потребуются временные поперечные распорки, чтобы скрепить фермы во время укладки обшивки.

После установки обшивки временные поперечины также будут удерживать фермы на месте.

Стропила

Стропила представляют собой большие куски дерева, используемые для поддержки крыш. Они часто используются в сочетании с другими материалами, такими как бетон или металл.

Предварительно обрезанные доски для стропил облегчают работу, потому что они однородны по ширине. Они также легче, чем целые бревна.

Поскольку они разрезаны на более мелкие части, ими легче управлять. Это позволяет легко поднимать их на крышу.

Потолочная балка является важной частью конструкции здания. Он держит крышу и поддерживает нижние этажи. В этом случае потолочная балка крепится с помощью хомута.

Этот тип подключения используется не всегда. Вместо этого можно использовать множество различных типов соединений.

Стяжка-хомут — это простой способ скрепить вместе два куска дерева. Зажимы для ферм используются для крепления ферм к стенам. Они также используются для крепления стропил к стене.

Что лучше для строительства сараев?

Фермы используются при строительстве домов или зданий, потому что они прочные и крепкие. Они могут преодолевать большие расстояния и выдерживать большие нагрузки.

Стропила используются при строительстве крыш, поскольку они просты в установке и обслуживании. Они также более гибкие и простые в использовании, чем фермы.

Фермы представляют собой очень прочные конструкции, обеспечивающие устойчивость. Они часто используются, чтобы сделать крышу более прочной и надежной.

Стропильные фермы используются для покрытия больших помещений, таких как амбары и склады. Стропила обычно используются для создания сводчатых потолков.

Изготовлены из деревянных досок, соединенных между собой. Традиционная крыша состоит из двух рядов стропил. Они расположены перпендикулярно друг другу и охватывают ширину здания.

Фермы сейчас более популярны, чем стропила, потому что их проще изготовить. Но производители ферм могут использовать обрезки, чтобы сделать их прочнее.

Фермы прочнее стропил, потому что они более эффективны. Стропила тяжелее, но фермы потребляют меньше древесины.

Стропила прочнее ферм, но фермы более экономичны. Кроме того, фермы легче монтировать, чем стропила.

При строительстве навеса с навесом необходимо учитывать фермы. Они нужны для больших сараев с таким типом кровли.

Крыши с фермами достаточно прочны, чтобы выдерживать большие пролеты. Крыша с фермами может выдержать большую крышу, чем крыша без ферм.

Восьмиугольные и пирамидальные крыши могут быть выполнены только со стропилами. Вальмовые и коньковые крыши могут опираться на стропила или фермы.
