Стропильная часть крыши – как правильно собрать — Свой дом мечты

Строительство крыши — один из важнейших этапов возведения дома. Стропильная часть крыши требует особого внимания, как на этапе проектирования, так и на этапе непосредственной сборки. Прежде чем приступать к монтажу стропильной системы крыши, придется разобраться во всех тонкостях вопроса. Расчеты лучше всего доверить профессионалам. В проектировании крыши учитывается огромное количество факторов, это ветровые и снеговые нагрузки, вес стропильной системы и кровельных материалов, геометрия и технические параметры строения.

Существуют специализированные компьютерные программы для вычисления оптимальной конструкции крыши и подсчета количества необходимых строительных материалов. Нагрузки и воздействия можно уточнить в одноименном СНиП 2.01.07-85. Там же приведены корректирующие коэффициенты для отдельных регионов. Почти все расчеты необходимо увеличивать на 10% для создания запаса прочности.

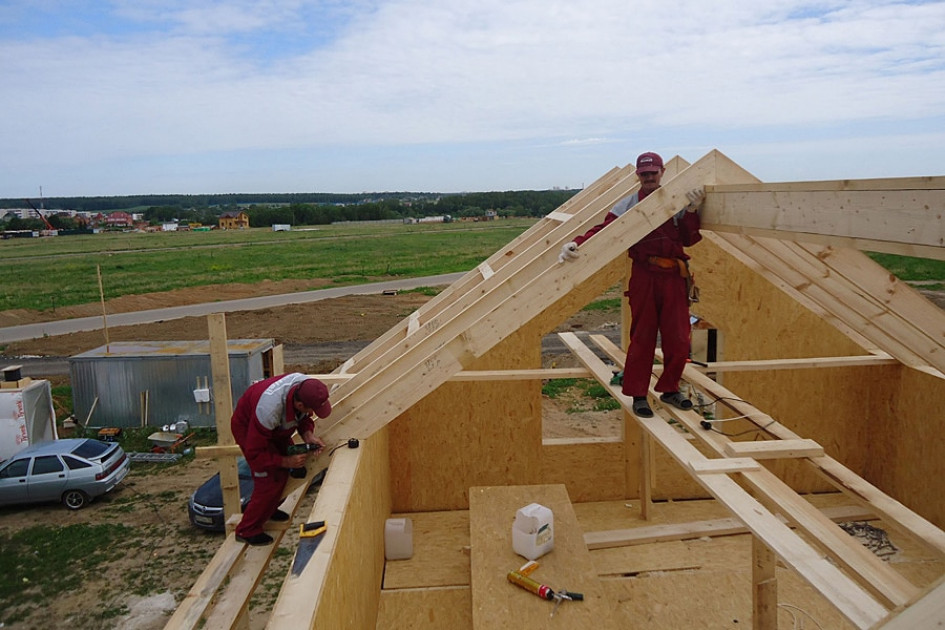

После того, как готов проект крыши, встает вопрос о правильности монтажа стропил крыши. Стропильные фермы, в большинстве случаев, представляют собой треугольник. Это самая прочная и экономически выгодная форма. Стропила могут быть выполнены из различных материалов: дерево, металл или железобетон.

Допускается и сочетание различных материалов в одной конструкции.

Соединения стропил

Стропильные фермы можно сделать самостоятельно, в соответствии с проектом, или заказать изготовленные в заводских условиях. Изготовление на заказ не накладывает ограничений по форме, объему и размерам. На заводе может быть сделана как стропильная система целиком, так и отдельные элементы для последующей сборки непосредственно на месте. Крепления стропил промышленного производства обычно выполняют с помощью металлических пластин, предусмотренных производителем. Стропила, изготовленные самостоятельно соединяются схемой паз-шип и укрепляются гвоздями, болтами, скобами и хомутами.

Необходимо учитывать, что деревянные элементы стропильной системы должны иметь влажность не выше 20%. Материал может дать усушку. Крепление стропил крыши гвоздями или скобами допустимо только для сухого материала. Если процент влажности вызывает хоть малейшее сомнение, стоит выбрать крепление болтами. Их можно будет подтянуть со временем, но отверстия для болтов ослабляют прочность стропил.

Требования к конструкции

К конструкции стропильной части крыши предъявляется три основных требования:

  • Жесткость;
  • Оптимальность веса;
  • Качество материалов.

Требование жесткости напрямую относится к местам стыков и креплений всех элементов стропильной системы. Как уже говорилось выше, стропильная система, это система треугольных ферм, устанавливаемых параллельно друг другу. Треугольная форма сама по себе обеспечивает жесткость конструкции, но стропила должны быть надежно закреплены относительно друг друга. Даже малейшая подвижность может привести к плачевным последствиям.

Требование оптимальности веса исполняется на этапах расчетов. Общий вес складывается из всех элементов стропильной системы, гидро- паро- и теплоизоляции, кровельного материала. К примеру, натуральная черепица весит 40-60 кг/м2 , шифер 10-14 кг/м2, битумная черепица 6-8 кг/м2, а металлочерепица 3,5-4,5 кг/м2, Необходимо учитывать, какой вес способны выдержать опорные стены строения, с учетом постоянных и переменных нагрузок, ведь к массе самой кровли добавятся еще воздействия ветра и объем снега.

Качество материалов можно оценить по нескольким параметрам. Сорт древесины должен быть 1-3 сорта, с минимальным количеством сучков. Предпочтение отдается хвойным породам. Допустимая длина доски их хвойных пород древесины — 6,5м, из лиственных – 4,5. Мауэрлат, подушки и прогоны делают из твердых лиственных пород.

Вне зависимости от стоимости и качества материалов, необходимо помнить о гидроизоляции и обработке всех деревянных элементов антисептиками и антипиренами.

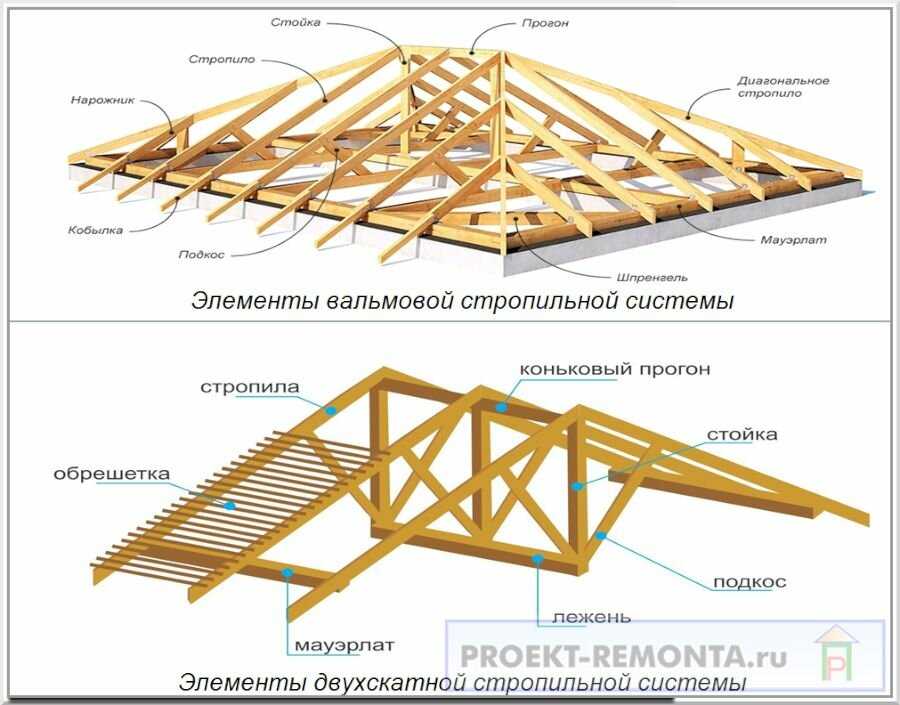

Основные части конструкции стропильной системы

Мауэрлат — это основание стропильной системы. Мауэрлат равномерно распределяет нагрузку на наружные стены строения.

Стропильная нога – жестко фиксирует элементы кровли, отвечает за угол наклона ската. От расположения стропильных ног зависит внешний вид крыши.

Прогон – скрепляет стропильные ноги. Коньковый прогон располагается верхним, боковые прогоны – сбоку.

Затяжка – скрепляет стропильные ноги в нижней части и предотвращает их «разъезжание». Стойки и подкосы – обеспечивают стропильной системе дополнительную жесткость.

Лежень — расположен снизу, параллельно коньку и служит основанием и опорой стойкам и подкосам.

Обрешетка — устраивается перпендикулярно стропильным ногам. Выполняется из досок или брусков Она призвана передавать нагрузку с кровельного материала на стропильные ноги и служить основанием для кровельного материала.

Названия деталей

Конек крыши — место стыка двух скатов крыши. Вдоль конька набивается сплошная обрешетка для усиления данной части конструкции.

Кобылки — устраиваются для организации свеса.

Свес крыши — это расстояние от стены дома до края кровли, предназначенный для защиты дома от попадания на стены избыточного количества осадков.

Формы крыш и стропильных систем

Форма крыши определяется, в первую очередь, геометрией здания. Различные формы крыш можно комбинировать в случаях сложных в плане строений.

Формы крыш

Крыши с уклоном от 2,5 до 10 градусов называют плоскими. Не всякое здание можно перекрывать плоской кровлей. Важны габариты строения и переменные нагрузки, свойственные для региона строительства.

Односкатная кровля имеет самое простое устройство стропильной системы и уклон от 14 до 26 градусов. Такое устройство кровли идеально подходит для пристроев, веранд, небольших сооружений, в которых одна из параллельных стен выше другой.

Односкатная крыша

Крыша с двумя скатами имеет более сложную систему стропил. Подкровельное пространство может быть как нежилым, чердачным, так и мансардным, благоустроенным. Уклон двускатной кровли принимают в диапазоне от 14 до 60 градусов. Стропильные системы двускатной кровли различаются еще и по типу. Бывают висячими и наслонными, в зависимости от габаритов и геометрии здания.

Виды стропильных систем

Четырехскатная кровля называется вальмовой или полувальмовой. Уклон такой кровли допускается от 20 до 60 градусов, а длина перекрываемого пролета может быть до 12 метров. Такая конструкция требует внутренних опор. Отсутствие фронтонов значительно экономит материалы, но устройство и монтаж стропильной системы требует больше внимания и средств, чем в случае двускатной крыши.

Ломаные крыши в нижнем ярусе могут иметь уклон до 60 градусов, верхний же ярус обычно более пологий. Чаще всего, ломанную крышу используют для устройства мансарды. Допустимая ширина дома до 10 м.

Такая крыша называется ломаной

Стропильные системы тоже могут различаться по форме.

Различные стропильные системы

Форма стропильной системы определяется габаритами строения и назначением подкровельного пространства. Подкосы, стойки и сами стропила могут быть использованы в качестве декоративных элементов интерьера мансарды или чердака.

Декоративные элементы

Типы стропильных систем

Кроме всего прочего, стропильные системы различаются еще и по типу. Бывают висячими и наслонными. Выбор типа стропильных систем зависит, как и все в кровле, от габаритов перекрываемого строения и положения несущих стен.

Система с висячими стропилами

Висячие стропила

Систему с висячими стропилами выбирают в том случае, если в здании нет внутренних несущих стен, а длина пролета не превышает 6 метров. В верхней части стропила опираются друг на друга, а снизу опорой выступает мауэрлат. Мауэрлат устанавливают в каменном или кирпичном доме. В случае, когда дом выстроен по каркасной технологии, стропила крепятся к верхней обвязке. В срубах из бревна или бруса – к верхнему венцу. Распор стропил уменьшается за счет затяжки. Балочные затяжки могут служить перекрытием верхнего этажа.

Затяжка располагается в самом низу. Если ее помещают выше, то называют ригелем. В случаях, когда перекрываемый пролет больше 6 метров, систему с висячими стропилами дополняют опорными стойками и раскосами. Для организации свеса используют кобылки. Специалисты рекомендуют наращивать стропила кобылой даже в случае возможности организации свеса за счет собственной длины стропильной ноги. Такое наращивание позволит опереть стропила на мауэрлат всей доступной площадью сечения. А сечение кобылки выбирают меньше сечения стропил.

Наслонные стропильные системы

Наслонные стропила

Основным требованием для организации наслонной стропильной системы является наличие в здании внутренней несущей стены или колонн. Крыша с наслонными стропилами может перекрывать пролеты от 10 до 16 метров. Уклон при этом выбирается исходя из погодных особенностей местности. В верхней части стропила опираются на коньковый прогон, в нижней — на мауэрлат. Параллельно коньковому прогону устраивается лежень, на который опираются стойки. Это позволяет обойтись без затяжек и ригелей. Если стропильная нога не имеет подкоса или опоры, ее длина не должна превышать 4,5 метров. Элементы наслонной стропильной системы должны иметь толщину не менее 5 см.

Вне зависимости от того, какой тип стропильной системы был запроектирован, важно:

  • Нельзя добавлять в проект крыши узлы «от себя». Даже если кажется, что так будет надежнее. Смещение нагрузок, самое незначительное на первый взгляд, может привести к перекосу конструкции и возможному обрушению.
  • Мауэрлат обязательно выравнивают в горизонтальной плоскости относительно стен дома. Следом, так же строго горизонтально стыкуют его со стропильной ногой. Вертикальные и горизонтальные уровни крайне важны для того, чтобы не допустить перекосов.
  • Стропильные ноги, стойки и подкосы располагают строго симметрично.
  • Для того, чтобы стропила не загнивали, в чердаках предусматривают продухи, а в мансардах – щели.
  • Важным является соблюдение технологии утепления и пароизоляции крыши.
  • Места стыков деревянных элементов с каменными стенами обязательно выстилают гидроизоляционными материалами.
  • При расчетах стропильной системы важно учитывать местоположение дымоходов. Это может повлиять на ширину шага установки стропил.

Соединительные элементы

Допускается система креплений элементов способом врубки, но следует помнить, что это не самый экономичный способ. Врубка требует довольно большой площади сечения, для того, чтобы конструкция в целом не теряла своей прочности. А это означает, что и вес всей крыши, и стоимость строительных материалов будут значительно выше. В связи с этим, чаще всего узлы крепят нагелями и болтами.

Крепление

Часто используют крепления с помощью стальных перфорированных накладок. В продаже представлено огромное количество такого крепежа, различного по форме и назначению. Перфорированные накладки имеют специальное покрытие, защищающее их от коррозии. Закрепляют их при помощи гвоздей.

Стропильная система

Монтаж стропильной системы своими руками – от А до Я + Видео

Пришло время устанавливать крышу? Самое первое, что вам нужно сделать – это монтаж стропильной системы. Работа эта очень важная и сложная, а потому необходимо внимательно ознакомиться с нашими советами.

Немного теории – что нужно знать о стропильной системе?

Прежде всего, нужно поговорить про виды стропильных систем и их характеристики. Так, данная система состоит из следующих элементов:

  • стропильные ноги;
  • стойки и вертикальные опоры;
  • подкосы;
  • затяжки – элемент, который соединяет стропильные ноги.

Также следует различать стропила по видам. Стропильные системы подразделяют на:

  • Наслонные. Их следует применять, если в здании есть внутренние перегородки или другие опоры. В этом случае “ноги” конструкции должны опираться и на наружные стены, и на внутренние.
  • Висячие – при которых “ноги” конструкции опираются только на наружные стены. Отличительная особенность такой конструкции в том, что для ее конструкции необходимо делать затяжку в связи с высокими распорными нагрузками.

Несколько важных технических характеристик

Выбирая метод по установке стропил, необходимо оценить сложность проведения работ и вес будущей конструкции. Если изделие в собранном виде будет отличаться небольшим весом либо вы можете пригнать на участок специальную подъемную технику, то собирать стропила лучше всего на земле, а потом поднимать на крышу здания, где вы сможете сделать все остальные работы. Если же конструкция характеризуется большим весом, то ее придется собирать непосредственно на крыше – это проще и более безопасно.

Очень важно правильно соединить верхние части стропил. Эта работа может быть выполнена нескольким методами. Прежде всего крепление стропил встык, когда на противоположных стропильных ногах делают зарезы под требуемым углом. Следом стропилины нужно состыковать по полученным торцам и закрепить на несколько гвоздей. Для более безопасного соединения закрепите изделия с помощью металлической накладки.

Можно крепить стропильные ноги внахлест – в этом случае элементы конструкции соприкасаются между собой плоскостями. В случае если вы собираетесь делать стропильную систему в доме с фронтами, которые выполнены из бревна, то стропила нужно ставить на стены, используя метод скользящего крепежа. Благодаря этому вам удастся избежать деформации крыши в случае усадки дома.

Если вы решили воспользоваться данным методом, то нужно учитывать, что его довольно сложно сделать своими руками. Крепеж производится следующим образом: “ноги” стропил нужно разместить с зазором, скрепив их между собой с помощью специализированного подвижного металлического элемента. Теперь приступаем к непосредственному строительству стропильной системы своими руками.

Мауэрлат – что это и для чего?

Строительство системы стропил нужно начинать с установки мауэрлата – это основания для будущей конструкции. Мауэрлат представляет собой бревно или брус, которое крепят по всему периметру внешних стен. Несомненно, можно сделать конструкцию и без мауэрлата, однако своими руками построить такую конструкцию будет довольно сложно и даже рискованно. Очень важно соблюдать в точности все рекомендации, чтобы основание для стропильной системы на 100% выполняло возложенные на него функции.

Важные советы:

  • Перед укладкой мауэрлата нужно изолировать стены с помощью подходящего водонепроницаемого материала. Для экономии средств можете положить несколько слоев рубероида.
  • Монтаж бревен осуществляется на армированный пояс с небольшим отступом от краев стен.
  • Лучше всего выбрать бревна антисептированной древесины с сечением 10*15 см.

Для удобства проведения работ своими руками брусья нужно предварительно разложить от одного фронта до другого по всей длине стены. После этого можно проводить замеры: выкладываем брусья по уровню, следя за ровностью расстояния между ними. Следом можно крепить брусья к стенам. Как мы уже сказали, проводить монтаж предпочтительнее на армированный пояс, используя в качестве изделия для крепления анкерные болты – их лучше крепить при заливке армированного пояса. Также не забудьте просверлить отверстия в самом брусе.

Важно: если хотите добиться идеально ровного положения болтов, перед заливкой “пояса” приложите доску к болтам и придайте крепежным элементам вертикальное положение, применяя угольник.

Подготовленное своими руками основание кладем на подставки, состоящие из дощечек, после чего аккуратно опускаем брусья на болты, каждый раз вынимая по дощечке. В завершении к болту накручиваем шайбу. Теперь пришло время узнать, как сделать стропильную систему своими руками.

Установка стропильной системы своими руками

Про монтаж мауэрлата мы уже поговорили. Теперь пришло время перейти к основному моменту по установке стропильной системы – это установка балок перекрытия и конькового бруса. Но обо всем по порядку. Балки перекрытия – брусья с сечением 20*10 либо 15*10 см. Длина изделий должна быть такой, чтобы при укладке на стены брусья образовывали вынос, который будет соответствовать ширине карниза.

Если говорить простыми словами, брусья должны выходить за стены на определенное расстояние. Брусья устанавливают в одном направлении, оставляя между ними равное расстояние.

Чтобы во время выполнения работ не было ошибок, следует придерживаться четкой последовательности действий:

  • Монтируем доски своими руками, отступая от края стен в среднем на полметра.
  • Между брусья протягиваем шнур – он будет служить своеобразным “маячком” для монтажа следующих балок.
  • Расстояние между “ногами” конструкции нужно выбирать, исходя из сечения стропил. Так, если вы решили выбрать “половые” доски, размером 5*15 см, то шаг должен составлять примерно 60 см. Стоит отметить, что это значительно упростит все дальнейшие работы. А все благодаря тому, что ширина утеплителя для мансарды чаще всего составляет 60 см, а значит, ничего подрезать не нужно будет.
  • Переходим к установке поперечных брусьев, которые одной частью должны соприкасаться с крайней балкой, а второй – выходят за стены. Промежуток между такими перемычками должен составлять около 1 м.
  • Балки притягиваем к основе (мауэрлату) с помощью гвоздей, также можно воспользоваться саморезами и стальными уголками (для надежности).

Чтобы во время строительства стропильной системы своими руками вам было максимально удобно осуществлять работу, постелите на балки обычные доски.

Теперь пришло время поговорить про установку конькового бруса. Данный этап состоит из нескольких шагов:

  • Установка вспомогательных стоек, представляющих собой П-образные распорки из дерева. Профессиональные специалисты советуют, чтобы высота распорок были равна высоте первого этажа.
  • Собираем стойки на противоположных концах конструкции и ставим промежуточные балки, выдерживая шаг в 2,5 метра.
  • После монтажа стоек укладываем сверху коньковый брус (деревянная доска с сечением 5*20 см). Закрепите конструкцию саморезами.

Монтаж стропильной системы – важные советы

Поскольку стропила должны иметь одинаковую длину, желательно заранее сделать шаблон для определения длины. Для этого берем одну доску размером 2,5*15 см, прикладываем ее к балке и к коньку, а в местах соприкосновения ставим метки и отпиливаем ненужную часть – по этому шаблону можно делать заготовки. Правда, стоит отметить, что добиться идеальной ровности могут далеко не все, а потому приготовьтесь к тому, что в процессе установки вам придется не раз воспользоваться пилой.

Устанавливайте стропила с противоположных сторон, что значительно снизит нагрузки на коньковый брус. Если вы пренебрежёте данным советом, то конек может выгнуться, что может сделать конструкцию не столь надежной. Каждое стропило крепится к “коньку” несколькими гвоздями. Сложности могут возникнуть при притягивании стропил к балке. Для решения этой проблемы воспользуйтесь железными пластинами.

После того, как вы установили стропильную систему, необходимо сделать гидроизоляцию, создать обрешетку и покрыть конструкцию кровельным материалом. Теперь вы знаете, как собрать стропильную систему – крыша практически готова. Надеемся, наши советы помогут даже вам осуществить работу своими руками.

  • Автор: Михаил Малофеев
