Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.

Но, имеется и один недостаток – под таким вариантом стропильной системы очень сложно обустроить мансардный этаж. И если планируется второй этаж за счет чердака, придется отказаться от подобного проекта.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

Конструктивные элементы ↑

Стропильная система состоит из следующих деталей:

Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.
Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.

Естественно вся система собирается с опорой на мауэрлат, и вертикальных опорных стоек усиливающих стропила.

Схемы сооружения каркаса ↑

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).

Последний вариант более сложный в исполнении, а в случае ремонта, приходится демонтировать многие другие, неповрежденные детали.

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

a=√(c²-b² )

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

S=µ×Sg

S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
µ – коэффициент угла наклона ската (от уклона крыши α)
Sg – снеговая нагрузка в данном регионе.

Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.

Частное H/L	Угол α°
0.27	15°
0.36	20°
0.47	25°
0.58	30°
0.7	35°
0.84	40°
1	45°
1.2	50°
1.4	55°
1.73	60°
2. 14	65°

Снеговая нагрузка определяется для конкретного региона по карте. Территория Российской Федерации имеет разграничение на 8 районов с различной нагрузкой. Для Москвы, это значение составляет 180 кг/м², Калининграда – 120, а Уфы – 320кг/м².

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm=Wo×K×C

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Высота строения в метрах

На открытой местности

Пересеченная местность (есть препятствия с высотой более 10 метров)

Городская застройка

до 5-ти

0,75

0,5

0,4

5-10

0,65

0,4

10-20

1,25

0,85

0,53

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Монтаж ↑

Вся работа проводится в несколько этапов:

Сборка стропильной системы.
Выбор и укладка требуемого пирога крыши.
Кровельные работы.

Для получения качественного результата нужно следовать рекомендациям.

Сборка стропильной системы ↑

Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.

Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки.
Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.

В качестве крепежа используются гвозди 150 мм, или скобы, заготовленные с обожженной проволоки 6мм.

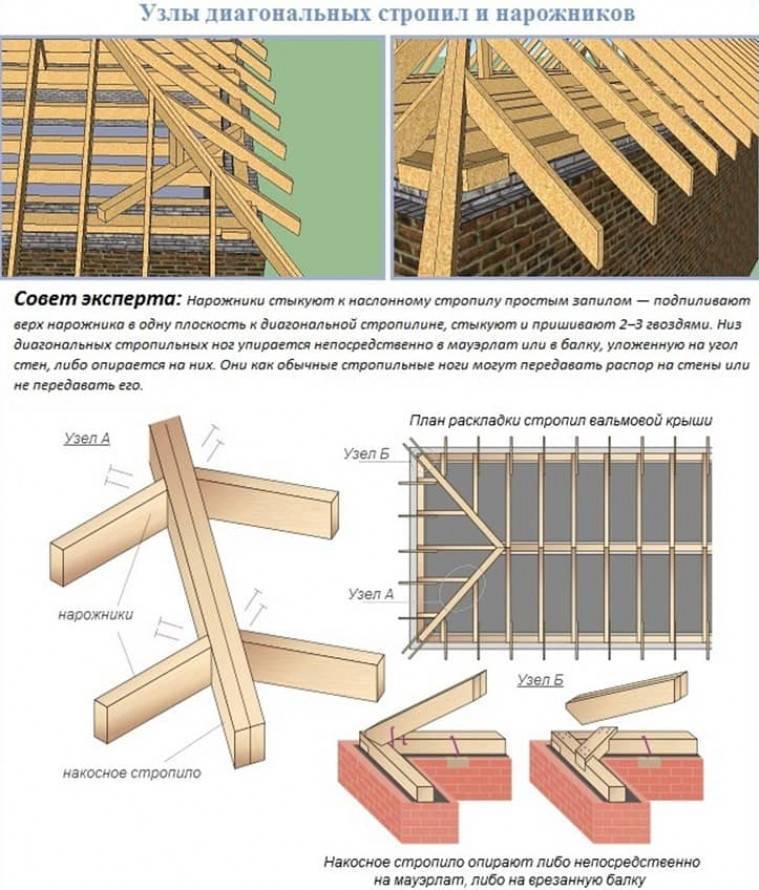

К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.

При этом используется два типа расположения нарожников встык или в разбежку. В первом варианте торцы с двух сторон располагаются один напротив одного, а во втором, чередованием в шахматном порядке.

После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.

Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!

После чего приступают к созданию кровельного настила.

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Обратите внимание

Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

Особенности монтажа шатровой крыши и стропильной системы: технология сборки сложной кровли

Шатровая крыша напоминает многоугольную конструкцию. С монтажом такого вида крыши можно справиться и своими руками, но для этого нужно знать основную информацию и владеть навыками пользования электрическими инструментами. Важно сделать проект с правильными расчетами. А закрепление всех соединений производится, как и в любых других видах крыш — по технологии.

Виды крыш со специфической формой
Описание шатрового варианта
Плюсы и минусы конструкции
Кровельные элементы изделия
Пошаговый монтаж крыши
- Установка системы своими руками
Процесс создания кровли
Установка пароизоляции, обрешетки и гидроизоляции
Особенности утепления конструкции
Монтаж кровельного покрытия

Виды крыш со специфической формой

Существует несколько видов крыш со специфической формой:

плоская;
скатная;
двускатная;
вальмовая;
полувальмовая;
шатровая;
многощипцовая;
купольная.

Эти виды считаются самими популярными, но существуют крыши и с более сложной конструкцией. Они менее востребованные, например: арочные, шпилеобразные, сводчатые, складчатые и сферические. Каждый вид обладает своими индивидуальными тонкостями в монтаже, функциональностью и архитектурным оформлением.

Шатровое кровельное изделие считается одной из часто возводимых конструкций.

Описание шатрового варианта

Шатровая крыша имеет скаты в виде треугольника, и все соединения сходятся в одной верхней точке. Самый минимум треугольников — 4 штуки, но углов может быть намного больше.

В идеале вершина конструкции монтируется строго по центру, но при желании эту точку можно сместить в сторону, что придаст уникальность строению. Получится, что одна сторона кровельной конструкции станет длиннее, а другая — короче. Как и шатровая крыша, стропильная система также может разделяться по способу монтажа:

Висячие. Конструкция не включает в себя опорные точки, а стропила монтируются с небольшим пролетом.
Наслонные. На внутренних и наружных сторонах стены должны быть опорные точки с шагом друг от друга на 450 см.

Выбор способа монтажа не влияет на внешний вид. Сама конструкция может быть выполнена следующим образом:

Ломаная. Этот тип конструкции подходит для мансарды. Но при таком варианте происходит изменение наклона ската в меньшую сторону. Угол станет меньше.
Ендовая. Этот кровельный элемент является дополнительной частью эркера.
Мансардная. В этом случае мансарда располагается на кровельных скатах.

Строение имеет вид шатра, отсюда и произошло название.

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

К главному преимуществу можно отнести аэродинамические особенности: потоки сильного ветра скользят по скатам и не разрушают конструкцию, а надежные фронтоны добавляют жесткости всей кровельной системе. К тому же уникальный внешний вид не оставит равнодушным ни одного прохожего.
К отрицательной стороне относится затруднительный монтаж. Если владелец задумал обустроить мансарду, то полезной площади останется мало.

Но, невзирая на сложность монтажа и лишний расходный материал, шатровая крыша оправдает себя. Например, двускатная крыша беседки будет смотреться куда хуже, чем шатровая.

Кровельные элементы изделия

Стандартная технология предполагает наличие следующих деталей, без которых невозможно выполнить строительство:

Коньковый узел. Считается наисложнейшим элементом кровли в монтаже, правда, если крыша не квадратная.
Нарожники. Для вспомогательной разгрузки давления и укрепления накосных балок служат нарожники.
Мауэрлат. Эта часть крыши является основанием. Выбираются брусья большого диаметра, устанавливаются на поверхность короба дома, закрепляются между собой, а затем на них выполняется монтаж всей системы.
Накосные стропила. Для распределения нагрузки всей кровельной системы предназначаются специальные доски, которые монтируются по углам всего каркаса. Эти детали считаются наидлиннейшими стропильными элементами.
Подкосы. Они играют роль опорных деталей для стропильных ног.
Основные стропила. Этот кровельный элемент выполняет функцию соединения между коньковой частью и накосными стропилами. Они также влияют на то, какой будет высота шатровой крыши.

Вспомогательными деталями для стропильной системы служат прогоны, ригели, опоры, лежни. Они предназначаются для дополнительного укрепления всех соединений на крыше. Если климат региона ветреный, то без них не обойтись.

Перед подобными работами всегда создается чертеж, на котором все уже заранее рассчитано и подогнано по размерам.

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

монтаж мауэрлата;
монтаж накосных брусьев;
установка серединных подпорок и подкосов;
установка специальных нарожников;
обшивка крыши обрешеткой;
настил пароизоляционной пленки;
настил гидроизоляционного слоя;
на последнем шаге производится кровельное покрытие.

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться.

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
В середине всей системы делается установка подпорок.
В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
Далее выполняется монтаж шпренгелей, нарожников и подкосов.
Набиваются доски.

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

Стропильный каркас необходим в качестве основы для последующих кровельных работ.
Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
Укладывается утеплительный материал.
Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.

Установка пароизоляции, обрешетки и гидроизоляции

Существует два способа монтажа обрешетки: для твердого и мягкого кровельного покрытия. В первом случае допускается делать небольшой зазор между досками, а во втором — применяются листы ДСП, поскольку материал для покрытия крыши будет наплавляемым. По стандарту толщина досок должна составлять 25 мм, а ширина — 150 мм. Но под обрешеткой предварительно устилается слой пароизоляции.

В качестве гидроизоляции можно выбрать специальную мембрану. Но также можно применить обычный рубероид. В первом случае материал качественнее, а срок службы — выше. Есть разные варианты: дышащие, утепляющие и другие. Гидроизоляционный слой закрепляется при помощи степлера и укладывается внахлест на 10 см. Внизу обязательно надо оставить выпуск на 15 см.

Для предотвращения конденсата изнутри крыши применяют специальные пленки, которые продаются в любом строительном магазине. Например, можно использовать полиэтилен, специальные мембраны или пропиленовое покрытие. При помощи степлера производится закрепление. Устанавливается обрешетка, а ячейки заполняются утеплительным материалом — пенопластом или минеральной ватой.

Особенности утепления конструкции

Шатровую крышу необходимо утеплять в любом случае. Минеральная вата, пенопласт и пеноплекс считаются основными утеплительными материалами. Если изделие будет утепляться минеральной ватой, то листы кладутся в отсеки между стропилами обязательно сверху вниз.

Важно не допустить появление щелей. По возможности для закрепления используют степлер. Такая процедура выполняется по всей площади. Для высокой надежности следует выбирать тот материал, который отвечает нижеприведенным требованиям:

при сжатии материала не должно быть никакого дефекта;
устойчивость к огню;
высокая плотность;
препятствие для проникновения влаги;
теплопроводность не должна быть высокой;
воздухопроницаемость.

Монтаж кровельного покрытия

Для крыши шатрового типа не укладывают кровельное покрытие по одному градусу, например:

гибкая черепица монтируется при уклоне на 8−18 градусов;
асбестоцементные материалы монтируются при 14−16 градусах;
металлическая черепица монтируется при уклоне на 30−60 градусов.

Кроме основных кровельных материалов, можно применять и специфические виды, например, камышовые и тростниковые варианты. Надежность и долговечность такой кровли сводится к минимуму, особенно если регион находится в суровых климатических условиях.

В основном для сложной формы крыш используют гибкую и металлическую черепицу. Материал существенно дороже, но обладает высоким сроком службы. В первом случае для монтажа используется специальная газовая горелка. Материал наплавляется путем разогрева гибкой черепицы и основания крыши. А во втором случае закрепление листов выполняется при помощи шуруповерта и саморезов. Покрытие всегда производится снизу вверх.

Отходы кровельного покрытия будут большими, поскольку крыша имеет фигурную форму и без подрезки не обойтись. Это надо учесть при расчетах на расход материала.

Если работа будет проводиться в одни руки, то следует запастись терпением и силами. Ведь на всех этапах сборки кровельного изделия придется где-то поддержать брус или подать лист кровли. Поэтому желательно включить в работу еще одного человека, который станет помогать в сложных ситуациях. Однако если такая крыша будет предназначаться для маленькой беседки, то в таком случае можно справиться и своими силами.

Каркас вальмовой крыши стал проще — хорошее жилищное строительство

Сводка: Строитель из Северной Каролины Джон Кэрролл анализирует процесс строительства вальмовой крыши и обсуждает свой метод переосмысления этой сложной части конструкции. Используя в качестве примера крышу небольшой хозяйственной постройки, Кэрролл сначала находит шесть больших обычных стропил, а затем использует таблицу множителей стропил, чтобы определить длину обычных стропил. Затем он определяет пробег и длину вальмовых и нарожных стропил. Статью сопровождают полноцветные иллюстрации, подчеркивающие процесс шатровой крыши Кэрролла.

Обрамление вальмовой крыши — головная боль для большинства плотников, но это не обязательно. Процесс стал для меня намного проще, когда я понял, что основная проблема при строительстве вальмовой крыши — это планировка, а не математика. И ключом к планировке является точное знание, где начинать и заканчивать измерения.

В моем подходе все измерения проводятся по нижнему краю стропила, от короткой точки к короткой точке. Я не так научился это делать, но как только я начал думать о нижней плоскости стропил вместо верхней (или вместо какой-то теоретической средней линии), все стало на свои места. Потому что я измеряю и отмечаю нижнюю часть стропил, где я измеряю, там и отрезаю; а поскольку шагов меньше, шансов на ошибку меньше.

Еще одно преимущество моего подхода заключается в том, что мне не приходится иметь дело с опусканием вальмы, потому что я использую пиломатериалы одного размера для всех стропил и выравниваю нижние края. На этой крыше я использовал пиломатериалы 2 × 6 для бедер, домкратов и общих элементов. Это оставило верхние части домкратов на ¼ дюйма выше бедра, что позволяет обшивке очищать бедро и позволяет воздуху проходить через бедро и вверх к вентиляционному отверстию конька. Если бы я хотел, чтобы нижняя и верхняя кромки были на одной плоскости, я мог бы разрезать 2×8 до ширины 5-3/4 дюйма.0007

Мне также не нужно вносить поправки для измерения от центра доски, потому что я беру все свои измерения от края доски.

Другая вещь, которую я делаю немного по-другому, это то, что я кладу свою английскую измерительную рулетку, когда заканчиваю каркас стен, и беру метрическую рулетку, чтобы обрамлять крышу. В моем подходе метрическую систему проще использовать, когда речь идет о математике, потому что в ней нет дробей, с которыми приходится иметь дело. Сама математика проста для расчета, потому что каждое положение стропил и размер можно объяснить с помощью прямоугольных треугольников и размеров, основанных на теореме Пифагора.

Однако, прежде чем я обдумаю все это, первое, что я делаю на новом рабочем месте, это знакомлюсь с деталями и визуализирую, как части подходят друг к другу. Показанный здесь проект представляет собой простой сарай для хранения. Поскольку крыша небольшая, а весь каркас состоит из пиломатериалов размером 2 × 6, мне не нужно вносить поправки для большей коньковой балки или вальмовых стропил.

Два инструмента облегчают работу

Во-первых, я делаю рассказ из куска фанеры шириной 2 дюйма. Укладываю на верхнюю плиту торцевой стены и размечаю стропильный прогон, толщину стены (под срез седла) и карнизный свес. Прелесть палочки для историй в том, что я могу иметь все начальные размеры, необходимые для каркаса крыши, в одном месте. Затем я могу взять палочку с сюжетом на монтажную станцию и использовать ее, чтобы сделать все монтажные работы, не тратя время на беготню туда-сюда.

Второй инструмент представляет собой таблицу множителей, которые дают отношение гипотенузы к длине крыши для заданных скатов крыши (врезка вверху). Одна колонна предназначена для рядовых стропил, а другая – для вальмовых. Другими словами, таблица служит моей шпаргалкой для определения длины стропил. Множитель, умноженный на прогон, и есть длина стропила. Я пишу эту таблицу в своем рабочем блокноте, но вы также можете найти эти значения в любой хорошей книге по каркасу крыш.

Если вы находитесь на крыше, которая находится между двумя значениями в таблице, скажем, с уклоном крыши 6 1/2 на 12, вы можете прибегнуть к уравнению a2+b2=c2.

Совет: если математика вам не по душе, попробуйте придумать уравнение на простом языке; т. е. само время прогона плюс само время подъема — это квадрат длины стропила.

Посмотрите на крышу в плане

Разметка вальмовых стропил — одна из тех ситуаций, когда трехмерное изображение не так четко, как двухмерный чертеж. Если посмотреть на крышу в плане, то можно увидеть, что вальмовый прогон является гипотенузой простого треугольника 90° с равными сторонами (черт. стр. 89).).

С помощью угольника выложите обе стороны вальмового стропила на пластине. Установите точку A, где линия компоновки встречается с внутренним краем верхней пластины. Измерьте от точки А до разметки ближайшего царга-ряда. Используйте это измерение для расчета сначала прогона, а затем длины вальмового стропила.

Получив длину вальмового стропила, вернитесь к трехмерному мышлению. Только что рассчитанная длина стропила представляет собой линию вдоль нижнего края доски от короткой точки двойного скоса до короткой точки посадочного среза. Для этой крыши я проработал срез седла и хвост так же, как и обычные стропила, за исключением того, что вместо того, чтобы удлинить срез седла достаточно далеко, чтобы очистить верхнюю пластину, я надрезал угол двойной верхней пластины, чтобы получить чистый подходят и для укрепления хвоста вальмового стропила.

Нарожные стропила имеют общий шаг стропила

Чтобы схема была простой и 16 дюймов по центру, я сохраняю компоновку боковых стен и использую планку для создания зеркального отражения на торцевых стенах. Этот метод добавит некоторую избыточность, но важно, чтобы каждая пара нарожных стропил сходилась в одном и том же месте на вальмовом стропиле.

На виде сверху видно, что расстояние от короткой точки посадочного среза вальмового стропила (точка А) до метки расположения нарожных стропил также является длиной нарожного стропила до короткой точки косого среза.

Используйте множитель обычных стропил, чтобы рассчитать длину нарожных стропил, и разложите срезы и хвостовики точно так же, как вы рассчитали обычные стропила. Затем делается отвесный срез с помощью пилы, установленной под углом 45°, создавая скошенный срез нарожного стропила.

Найдите шесть основных стропил

Нахождение пролета обычных стропил позволяет найти шесть основных стропил и установить длину конька. Если смотреть в плане, то два главных стропила и две наружные стены образуют квадрат в каждом углу здания. В конечном итоге вальмовое стропило разделит каждый квадрат пополам по диагонали, создав два прямоугольных треугольника.

Используйте ленту, а не ленту, чтобы свести к минимуму ошибки

На верхней пластине торцевой стены отметьте центральную линию. Затем отмерьте половину толщины конька (в данном случае 3⁄4 дюйма) и отметьте первую линию компоновки главного стропила.
Совместите конец палочки истории с только что сделанной линией раскладки «король-общий». На другом конце сюжетной палочки отметьте внутреннюю сторону боковины. Это обычный стропильный прогон. Также отметьте внешнюю сторону стены и свес карниза. Вы будете использовать это позже, чтобы вычислить длину хвоста.
Переверните планку на боковую стенку и отметьте стропильный прогон от внутреннего угла верхней пластины. Это вторая линия раскладки король-общий.
Повторите эти шаги в трех оставшихся углах. Это определит местонахождение конца конька и основных стропил.

Используйте множитель, чтобы найти общую длину стропила

Есть много способов найти длину стропила, но в основном вам нужно взять длину стропила и преобразовать ее в длину стропила. Вы можете использовать теорему Пифагора, или вы можете использовать ярлык в таблице множителей. Чтобы использовать множитель, нужно знать пробег и уклон крыши.

Измерьте длину рядового стропила на своей рейке. Найдите в таблице ниже множитель, соответствующий уклону крыши. Умножьте время выполнения на множитель, чтобы получить длину стропила.
Измерьте длину стропила по нижнему краю стропила. В моем подходе длина стропила — это расстояние от короткой точки конькового пропила до короткой точки посадочного пропила.

Фигурное вальмовое стропило, затем длина

Вальмовое стропило немного отличается от обычного стропила: оно имеет меньший шаг, двойной скос конька, более длинный прогон и, как правило, более длинный посадочный срез. Сначала найдите прогон, а затем используйте множитель вальмового стропила, чтобы получить длину стропила и длину хвоста.

Отметьте расположение вальмовых стропил на верхней пластине. Установите точку А, где линия раскладки вальмовых стропил пересекает внутреннюю часть верхней пластины. Отмерьте обратно до ближайшего общего короля (это линия макета, которую вы уже сделали с помощью палочки для историй). Умножьте это расстояние на квадратный корень из 2 (1,414), чтобы получить прогон вальмового стропила.
Умножьте длину вальмового стропила на множитель, чтобы получить длину вальмового стропила.
Чтобы разметить хвост вальмового стропила, умножьте уже рассчитанный угол хвоста обычного стропила на квадратный корень из 2 (1,414). Затем используйте множитель, чтобы получить длину хвоста вальмового стропила, измеренную от короткой точки спила седла до короткой точки спила хвоста с двойным скосом.

Найдите прогон нарожных стропил, затем получите длину с помощью множителя обычных стропил

Разложите нарожники на верхней пластине. Мне нравится накладывать их на шпильки боковой стены, а затем переносить тот же макет на торцевую стену с помощью палочки для историй. Найдите прогон нарожных стропил, измеряя расстояние от точки А до метки расположения нарожных стропил. Это измерение равно длине нарожного стропила.
Умножьте длину нарожника на множитель обычного стропила, чтобы получить длину нарожника (от короткой точки скоса до короткой точки посадочного среза). Обрежьте хвост точно так же, как обычные стропильные хвосты.

Используйте приспособление для разметки и обрезки стропил

Совет: Прикрепите Speed Square к стропилу так, чтобы можно было зацепить ленту в короткой точке отвесного пропила.

После того, как вы сняли все размеры и записали их на планке, вы готовы резать обычные стропила, вальмовые

стропила и нарожные стропила. Сделайте шаблон для макета и направляющую для резки из куска фанеры с квадратным заводским углом. Для обычного стропила просто удвойте шаг крыши в дюймах. Для крыши 6 из 12 отметьте 12 дюймов с одной стороны для подъема и 24 дюйма с 9 сторон.0007

другой край для выполнения. Соедините метки, чтобы завершить треугольник. После вырезания фанеры прикрепите к длинной стороне ограждение 1×2. Когда вы закончите приспособление, напишите на нем множитель красным цветом. Для зажимного приспособления для вальмовых стропил подъем составляет 6 дюймов, а длина — 17 дюймов. Вместо удвоения подъема и уклона для зажимного приспособления для вальмовых стропил умножьте их на 1,5, что упрощает работу с приспособлением.

Совет: остановите направляющую ближе к краю фанеры приспособления. Таким образом, пила может очищаться, когда вы используете кондуктор в качестве направляющей пилы для вертикальных пропилов.

Метрическая система против английской

Размеры пиломатериалов и их продажа основаны на английской системе, поэтому в большинстве случаев имеет смысл использовать английскую рулетку. Однако, когда я работаю над проектом, связанным со сложной математикой, мне нравится использовать метрическую систему, потому что ее легче складывать, вычитать и умножать. Когда я впервые начал использовать метрическую рулетку, я думал, что будет период адаптации. Но не было: большинство из нас привыкло смотреть на единицы, разделенные на 10 равных приращений, как градусная шкала на торцовочной пиле. Метрические ленты продаются в большинстве хозяйственных магазинов или в Интернете.

Фотографии Джона Кэрролла, Кристы С. Доерфлер и Билла Филлипса; чертежи Тоби Уэллса.

Каркас крыши из деревянных конструкций

Плюсы и минусы, советы по установке, руководство для покупателей

Получите оценку от профессионалов кровельных работ

Несмотря на то, что они могут быть стильными, вальмовые крыши названы не потому, что они являются последними в кровельной моде. Они названы в честь конструкции, в которой построена крыша, которая включает скаты со всех четырех сторон, которые сходятся вверху, образуя конек.

Но они еще и крутые! Фактически, вальмовая кровля является невероятно популярным архитектурным стилем кровли в Соединенных Штатах благодаря своей проверенной долговечности и современному дизайну. Наклон крыши позволяет дождю и снегу легко соскальзывать, уменьшая вероятность повреждения ветром, поэтому они являются идеальным выбором для домовладельцев, которые живут в районах, подверженных сильным ветрам и обильным снегопадам.

Ищете квалифицированных кровельщиков рядом с вами?

Узнайте, сколько будет стоить ваш проект

Не настоящий почтовый индекс.

В этой статье мы собираемся предоставить вам все, что вы знаете о четырехскатных крышах. Обсудим, какие они бывают, преимущества и недостатки, устройство вальмовой крыши, виды конструкций и ответы на наиболее часто задаваемые вопросы. Это поможет вам решить, хотите ли вы построить четырехскатную крышу или другой тип крыши для своего дома.

В Legacy Service мы предлагаем услуги по установке и замене для домовладельцев в Пенсильвании, Нью-Джерси и Делавэре. Свяжитесь с нами сегодня, если вы хотите обновить свой дом. Чтобы узнать больше о вальмовых крышах, продолжайте читать.

Что такое вальмовая крыша?

Шатровая крыша относится к способу конструкции крыши, а не к материалу, из которого она построена. Этот тип крыши имеет скаты со всех четырех сторон, которые наверху объединяются в точку. Это облегчает стекание конденсата во время дождя, снега и грозы, а также помогает защитить ваш дом от сильного ветра.

Если вы строите крышу для своего нового дома, вам обычно приходится выбирать между вальмовой и двускатной крышей. Разница между ними заключается в том, что вальмовая крыша определяется наличием четырех сторон, а двускатная крыша определяется наличием двух сторон. В то время как двускатные крыши имеют две стороны или пики, которые наклоняются вниз к вашему дому, вальмовые крыши имеют стиль, в котором все стороны будут наклонены вниз по стенам вашего дома.

Итак, что такое вальма на крыше?

Бедро — это место, где одна секция крыши встречается с другой. Этот стиль идеально подходит для снежной и ветреной среды, так как наклон позволяет снегу легко соскальзывать, что предотвращает стоячую воду, которая в противном случае могла бы привести к обрушению крыши.

Где использовать четырехскатную крышу?

Шатровые кровли популярны среди домовладельцев по всей территории Соединенных Штатов, но они идеально подходят для ветреной и снежной погоды. Конструкция каркаса обеспечивает непревзойденную прочность конструкции. Внутренний наклон всех четырех сторон является причиной того, что этот тип крыши такой прочный и прочный, с наклоном, который позволяет снегу и воде легко соскальзывать.

Имейте в виду: для защиты от сильного ветра или сильного шторма рекомендуемый шаг для шатровой крыши составляет 4/12-6/12 (угол 18,5°-26,5°).

Если вы заинтересованы в установке шатровой крыши в своем доме, свяжитесь с нами сегодня, чтобы узнать, что наша команда может сделать для вас. Мы предоставляем услуги по установке и замене кровли для домовладельцев на юго-востоке Пенсильвании, Нью-Джерси и Делавэр. Мы вышлем специалиста, который предоставит вам бесплатную консультацию, которая поможет вам решить, хотите ли вы битумную черепицу, металлическую кровлю или другой тип покрытия для вашей новой крыши.

В следующих разделах мы обсудим плюсы и минусы вальмовой формы крыши. Это поможет вам решить, хотите ли вы продолжить процесс или выбрать другую форму для своего дома, например, фронтон.

Pros

Почему для дома стоит выбрать вальмовую крышу? Давайте взглянем на преимущества этого архитектурного стиля:

Они делают дома прочными и устойчивыми. – Шатровые крыши, как правило, более прочные и устойчивые, чем двускатные. Это связано с тем, что наклон внутрь происходит со всех четырех сторон конструкции. Это помогает обеспечить дополнительную устойчивость к сильному ветру и осадкам.
Они позволяют осадкам соскальзывать и легко стекать – Наклон крыши эффективно отводит осадки от остальной конструкции. Это идеально подходит для регионов, где выпадают тонны снега, потому что это помогает вашей крыше избежать стоячей воды и дополнительного давления, возникающего при значительном скоплении снега.
Они позволяют добавить дополнительное пространство по мере необходимости – Если вы строите слуховое окно или воронье гнездо, вальмовые крыши могут предоставить вам дополнительное пространство для вашего дома. Это простое дополнение, которое вы можете использовать как место для хранения или даже как еще одну комнату, через которую подрядчики могут провести водопровод и электричество, если это необходимо.
Они предлагают множество вариантов дизайна – После того, как вы выберете вальмовую крышу, вы обнаружите, что существует множество эстетически привлекательных вариантов дизайна. Среди них мансардные, тентовые, двускатные и павильонные. Они также могут поддерживать широкий спектр материалов, от битумной черепицы до металлической кровли и многого другого.

Минусы

Почему некоторые домовладельцы отказываются от вальмовой крыши? К недостаткам вальмовых типов крыш относятся:

Их строительство обходится дороже — Поскольку вальмовые крыши имеют более сложную конструкцию, для строительства которой потребуется больше инструментов и материалов, их установка обычно дороже, чем двускатные крыши. Если вы более осведомлены о стоимости строительства, вы можете выбрать двускатную крышу, а не вальмовую крышу.
У них должен быть определенный угол наклона, если вы живете в ветреной местности. – Если вы живете в районе, где часто бывают сильные штормы, то лучше всего иметь шаг с определенным углом, который находится где-то между 18,5 и 26,5 градусами. Если в вашем дизайне есть что-то большее или меньшее, это может вызвать проблемы в очень ветреную погоду.
Трудно обеспечить надлежащую вентиляцию – Поскольку каждая сторона имеет одинаковый уклон, обычно сложнее установить достаточную вентиляцию в шатровой крыше. Прерывание аэродинамического профиля с одной стороны может вызвать дисбаланс всей остальной части крыши. Это может привести к накоплению влаги внутри крыши, вызывая плесень или грибок, что может повлиять на здоровье людей в вашем доме.

Строительство вальмовой крыши

Хотя вальмовая крыша является одним из самых простых в строительстве типов крыш, мы не рекомендуем делать ее самостоятельно, если у вас нет определенного опыта, вы точно не знаете, что делаете, и не имеете приятель или два, чтобы помочь вам. Строительство вальмовой крыши обычно выполняется командой профессионалов, имеющих многолетний опыт работы в своей отрасли.

Неудивительно, что правильная конструкция и техническое обслуживание необходимы для предотвращения мелких проблем, которые со временем могут перерасти в более серьезные проблемы. Как видите, вальмовые крыши имеют больше швов, чем двускатные, что облегчает образование протечек, если крыша установлена неправильно. Но если все сделано правильно, вальмовые крыши намного долговечнее и могут прослужить дольше, чем двускатные, иногда до пяти десятилетий и более.

В следующем разделе мы обсудим процесс строительства, от каркаса вальмовой крыши до добавления черепицы в конце. Помните, что если вам нужна замена или установка крыши, вы всегда можете связаться с нашей командой Legacy Service для бесплатной оценки.

Как построить четырехскатную крышу

Если вы планируете построить четырехскатную крышу для своего дома, вы, вероятно, хотели бы знать, как это делается. И если у вас есть опыт и желание попробовать, вы можете даже захотеть построить его самостоятельно. В любом случае ознакомьтесь с нашим пошаговым руководством по установке вальмовых крыш:

Измерьте и обрежьте стропила — Измерьте ширину и высоту со всех четырех сторон. Стандартные вальмовые крыши имеют конек, который образует верхнюю часть крыши. Вальмовые стропила представляют собой два наклонных гребня, которые наклоняются наружу и вниз к углам. Эти стропила проходят вдоль боковых стен, которые еще называют рядовыми стропилами.
Рассчитайте длину всех обычных стропил – Измерив ширину здания, разделите полученное число на два, так как каждое стропило будет покрывать только половину крыши. Перед расчетом уклона крыши отнимите ширину от коньковой доски.
Выделите птичий патрубок на стропилах — Птичий патрубок представляет собой зазор в стропиле, чтобы он мог поместиться на верхней части стены конструкции. Вам нужно будет разрезать его, чтобы найти место с помощью столярного угольника.
Используйте круглую пилу для раскроя рядовых стропил. – Используйте первое стропило в качестве шаблона, вырезав те же шаблоны на остальных рядовых стропилах. Расположите каждое из стропил через каждые 50 см вдоль стен здания.
Сборка королевского и вальмового стропил – Королевское стропило представляет собой длинное центральное стропило на концевых углах крыши, которое простирается от стены до конца конька. Они обеспечивают дополнительную поддержку коньковому брусу, предотвращая его обрушение.
Прибейте остальные обычные стропила к коньковому брусу – Обязательно разместите каждое стропило на расстоянии 20 дюймов друг от друга.
Прикрепите фанерную обшивку – Прибейте обшивку к обычным стропилам. Вам нужно будет сделать это до того, как черепица будет помещена на крышу. Кроме того, убедитесь, что лист дерева абсолютно плоский и прямой.
Прикрепите черепицу . Это последний этап процесса. Существует множество руководств, в которых обсуждается, как крыть черепицей вальмовую крышу.

Найдите рядом квалифицированных кровельщиков

Не настоящий почтовый индекс.

Конструкции вальмовой кровли

Как выглядит вальмовая крыша?

Поскольку существует множество конструкций, вальмовые крыши могут выглядеть по-разному. Некоторые из самых популярных конструкций включают:

Простая вальмовая крыша — это наиболее распространенный стиль. Он имеет наклон в форме многоугольника с двух сторон и наклон в форме треугольника с двух других сторон. Четыре стороны сходятся вверху, образуя гребень.
Полувальмовые – Полувальмовые крыши также называют вальмовыми или подстриженными фронтонами. Они имеют две короткие стороны, образующие карниз. Для них характерны верхние точки фронтона, и они выгодны, потому что дренаж в желоба и из них намного проще.
Вальмовая – Это другой стиль, хотя и более сложный, чем простая вальмовая крыша. Он расположен над Г-образными конструкциями перпендикулярно. Шов образует вальмовую крышу. Две секции образуют долину, формируясь в конце.
Голландское двускатное бедро . Эти крыши предлагают дополнительное внутреннее пространство благодаря небольшой двускатной конструкции, расположенной на коньке крыши. В некоторых случаях можно даже добавить слуховое окно. Это не только добавляет декоративности, но и может превратить чердак в функциональное жилое пространство.
Пирамидальное бедро – Этот стиль характеризуется четырьмя треугольными сторонами одинакового размера, которые соединяются наверху, образуя форму пирамиды.

Часто задаваемые вопросы о вальмовой кровле

Если вы рассматриваете планы домов с вальмовыми крышами, у вас, вероятно, есть несколько вопросов. В этом разделе мы обсудим те из них, которые чаще всего задают нашим специалистам до или во время процесса монтажа кровли.

В Legacy Service мы предлагаем ряд услуг по улучшению и обновлению экстерьера вашего дома. От установки кровли до замены сайдинга наша команда может позаботиться обо всем за вас! Просто дайте нам знать, что вам нужно.

Вот наиболее часто задаваемые вопросы о вальмовой кровле:

В чем преимущество вальмовой крыши?

Вальмовые крыши имеют ряд преимуществ. Поскольку они имеют четыре ската, которые наверху объединяются в конек, они, как правило, гораздо более устойчивы, чем другие типы крыш, включая двускатные, которые имеют только два ската. Например: скаты на вальмовых крышах уменьшают воздействие сильного ветра, так как ветер должен идти вверх и над крышей. Кроме того, они позволяют снегу и другим видам осадков стекать намного легче.

Шатровые крыши также позволяют персонализировать внешний вид вашего дома. Это дает домовладельцам возможность добавлять элементы дизайна премиум-класса (например, сводчатые потолки) или варианты для увеличения пространства или места для хранения (например, слуховые окна или воронье гнездо). Они также, как правило, имеют одинаковую фасцию со всех сторон, поэтому вы можете довольно легко установить водосточные желоба. Водосточные желоба помогают защитить сайдинг от повреждения водой и защитить вашу собственность от затопления.

Вальмовая крыша дороже?

Шатровые крыши, как правило, дороже, чем двускатные. Затраты могут различаться в зависимости от размера вашей крыши, используемого материала, а также уклона и уклона, но обычно они составляют от 20 000 до 50 000 долларов. Домовладельцы могут рассчитывать заплатить от 8 до 12 долларов за квадратный фут за установку в одноэтажном доме стандартного размера.

Шатровые крыши дороже в строительстве, чем двускатные, потому что они имеют более сложную конструкцию, которая требует больше строительных материалов, включая систему ферм или стропил. Тем не менее, вы можете сэкономить немного денег, когда дело доходит до создания вальмовой крыши, потому что это проще, поскольку все внешние стены имеют одинаковую высоту. Шатровые крыши также могут служить дольше из-за того, что они более долговечны, что также может помочь вам сэкономить деньги в долгосрочной перспективе.

Если вы все еще думаете о вальмовой крыше, начните с того, что свяжитесь с нашей командой в Legacy Service. Мы предоставляем услуги по установке и замене домовладельцев в Пенсильвании, Нью-Джерси и Делавэре. Мы вышлем специалиста, который ответит на все ваши вопросы и бесплатно рассчитает стоимость.

Чем отличается вальмовая крыша от двускатной?

Вальмовая крыша – это крыша, которая поднимается вверх со всех сторон здания. Вальма — это внешний угол, где сходятся смежные наклонные стороны крыши. Шатровые крыши в основном отличаются от двускатных тем, что обычно имеют четыре стороны, а не две. Существует также контраст в общем дизайне и функциональности крыши.

Так как конструкция двускатной и вальмовой крыш различается, плюсы и минусы тоже разные. Например: вальмовые крыши имеют тенденцию быть более устойчивыми, чем двускатные из-за их конструкции. Они также лучше сопротивляются ветру и стоку осадков. Однако они, как правило, дороже двускатных крыш. Вам решать, какой из них вы предпочитаете для своего дома.

Шатровая крыша сама себя поддерживает?

Шатровые крыши предназначены для самостоятельной поддержки. Они самоподдерживающиеся, поэтому для них требуется меньше диагональных распорок, чем для двускатных крыш. Их четыре наклонные стороны обеспечивают им превосходную устойчивость и прочность. Эти характеристики позволяют вальмовым крышам быть более устойчивыми к ветровым повреждениям, чем другие типы крыш, например двускатные. Наклон сторон также позволяет снегу, льду и дождю легко соскальзывать, что идеально подходит для районов, подверженных ураганам.

Помните, что вальмовая крыша будет дороже в строительстве, чем двускатная, но она может сэкономить вам деньги в долгосрочной перспективе, поскольку она более прочная и служит дольше.

Нужны ли потолочные балки для вальмовой крыши?

Во многих случаях для вальмовых крыш потребуются потолочные балки, поддерживающие конструкцию. Однако есть случаи, когда вы можете построить один, не используя их. Например: квадратные вальмовые крыши обычно не требуют потолочных балок. Однако всегда лучше нанять профессионального кровельщика, который сможет сказать наверняка. Они ответят на любые ваши вопросы и подскажут, что лучше всего подойдет для вашего дома. В Legacy Service мы предоставляем услуги по установке и замене кровли людям на юго-востоке Пенсильвании, в Нью-Джерси и на севере Делавэра. Свяжитесь с нами, чтобы запланировать бесплатную оценку.

Можно ли сделать шатровую крышу сводчатой?

К счастью, вальмовые крыши дают вам возможность установить сводчатые потолки в вашем доме. Многие люди просят сводчатые потолки в главной спальне, потому что это открывает комнату и создает ощущение большего пространства.

Эта архитектурная конструкция более сложна, чем типичная вальмовая крыша, но многие домовладельцы довольны конечным результатом. Некоторые кровельные компании могут быть не в состоянии построить сводчатый потолок с вашей вальмовой крышей, поэтому вы можете продолжить поиски, пока не найдете ту, которая это сделает.

Прочна ли четырехскатная крыша?

Шатровые крыши являются одним из самых прочных типов кровельных конструкций просто из-за их конструкции. Их четыре наклонные стороны делают их более устойчивыми и долговечными, чем стандартные двускатные крыши, потому что они более устойчивы к сильному ветру и сильному дождю/снегу.

Мало того, что они прочные, но если вы решите добавить слуховое окно или воронье гнездо, эти крыши могут предоставить вам больше места или места для хранения.
