Стропильная система ломаной мансардной крыши чертежи: Стропильная система мансардной крыши: чертежи и фото

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Содержание:

Особенности мансардных крыш
Простые конструкции мансардной крыши
Стандартная схема
Вариант выноса стропил за линию стены
Устройство модульного варианта мансардной крыши
Дощато-гвоздевая стропильная система двухскатной крыши
Простой вариант разработки чертежей макета стропил

Устройство стропильной системы мансардной крыши является отличным способом организации пространства в доме, позволяет значительно увеличить его полезную площадь. Но многие домовладельцы отказываются от этого, считая задачу чересчур сложной и трудоемкой. В действительности все не совсем так.

Достаточно просто знать основополагающие принципы устройства мансарды, тогда получится без проблем справиться с выполнением задачи.

Особенности мансардных крыш

При упоминании выражения «мансардная крыша» у людей, чаще всего, возникает образ двухскатной пятиугольной конструкции, отличающейся большими размерами, со стенами из кирпича или бетона. В голове проецируется устойчивое мнение, что скаты строения должны быть равновеликими, поэтому расстояние от верхней до нижней части крыши довольно большое.

Получается выпуклый излом, крыши с которыми иногда называют ломаными. Но в действительности наличие стропильной системы двухскатной мансардной крыши не всегда получится определить визуально. Да и необязательно конструкция должна быть пятиугольной. Бывают еще треугольные крыши.

Оба варианта стропильных систем включают в себя 2 яруса. Нижний предназначен для обустройства мансарды. А вот верхний образует крышу сооружения.

Существует два варианта сооружения стропильных каркасов:

1. Наслонный. В нем для начала устанавливается нижний ярус, а затем организуют верхний.
2. Висячий. В таком варианте строится только верхний ярус.

Простые конструкции мансардной крыши

Пятиугольная стропильная система мансардной крыши признана классической. Она включает в себя специальные стойки, выполняющие роль стенок.

Разрез такой конструкции состоит из геометрических фигур: в середине выходит прямоугольник, по обоим его бокам находятся 2 прямоугольных треугольника, развернутых на основания, а сверху — равносторонний треугольник.

Стандартная схема

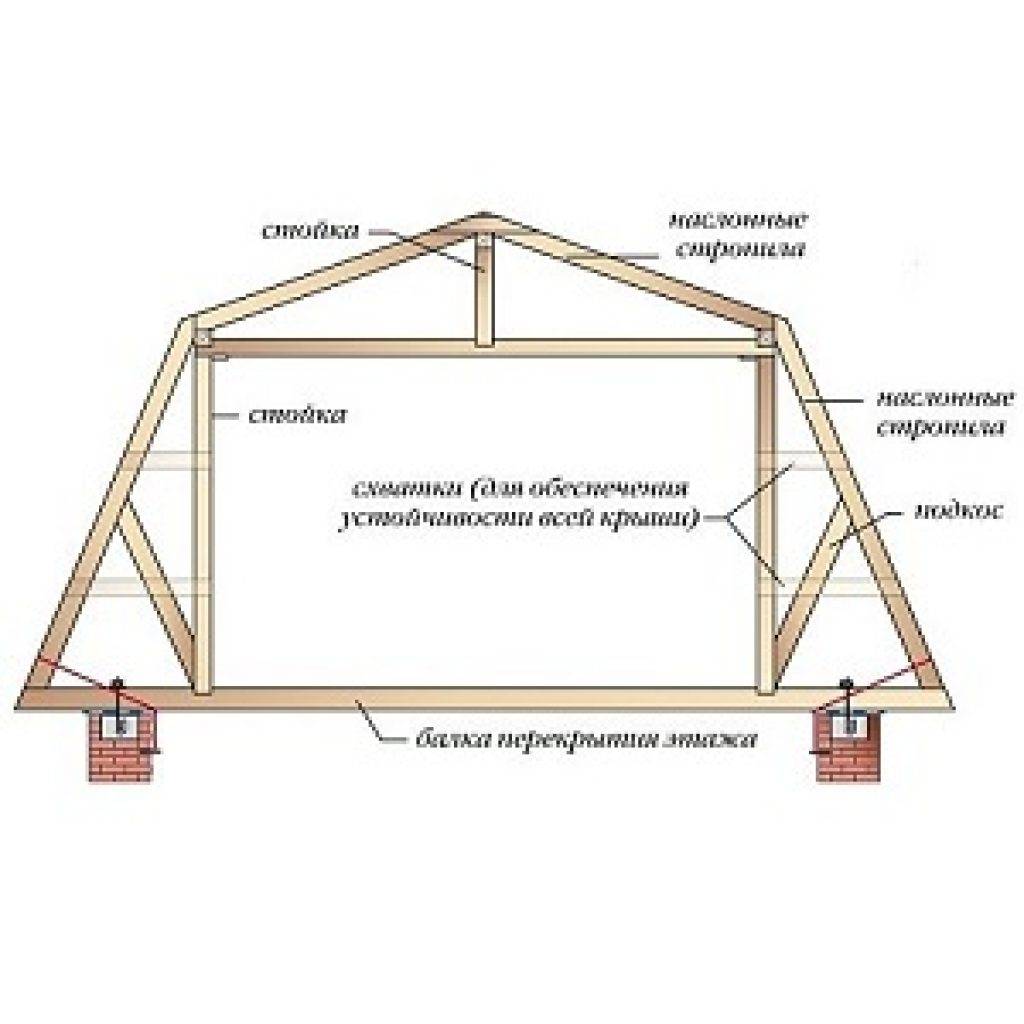

Стандартная конструкция мансардной крыши формируется из наслонных стропил. Нижняя часть основания сооружения опирается сверху на правый или левый прогон, а снизу держится на мауэрлате. Верхняя часть каркаса делается из висячих стропильных арок. Если планируется пролет шире трех метров, то они дополняются по центру бабкой-подвеской. Запрещается ее соединять с затяжной аркой.

Подпорки стропил нижнего яруса ложатся на перекрытие сквозь лежень. Дополнительную надежность опор можно получить, если установить подкосы под подпорки. Стойки крепятся врубками с лежнем и прогонами. В местах соединения нужно установить металлические уголки, а также зубчатые пластины.

Для бетонных перекрытий для лежня требуется гидроизоляция битумным составом. Возможна укладка лежня на столбики из кирпича либо выравнивающие доски, которые заменят базовое перекрытие.

Если планируется устройство деревянной мансардной крыши, то от лежня можно полностью отказаться. В таком случае стойки врезаются напрямую в балки, что гарантируют надежность конструкции.

Крутая крыша — лучший способ борьбы со снеговыми нагрузками. Снежные массы просто будут скатываться с нее. Но у такой конструкции есть другой недостаток — сильные ветра могут сильно повредить сооружение или полностью сорвать его. Чтобы избежать данного исхода, необходимо качественно выполнить соединение стропил с мауэрлатом. Каждую стропилину необходимо привязывать к стене.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Важно: при выносе стропил за пределы стен необходимо организовать карниз. Если дом деревянный, то его ширина должна быть от 50 сантиметров. Для бетонных и каменных построек — от 40 сантиметров.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

1. Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
2. Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.

   Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

3. От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
4. Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
5. Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
6. По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
7. Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
8. На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
9. При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
10. Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
11. Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.

12. С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
13. Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
14. Аналогичным способом нужно сделать заготовку для верхних стропил.
15. Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
16. Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
17. Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала. Читайте также: «Каркас мансардной крыши, создание стропильной системы».

Устройство модульного варианта мансардной крыши

Есть вариант чертежа мансардной крыши, включающего в себя модульную конструкцию. Отличие данного способа изготовления сооружения от предыдущего заключается в том, что используются модули-блоки стен, соединяемые перекрытием. А в прошлом способе закреплялись отдельные опоры.

Блочный метод сильно упрощает строительство мансардной крыши, поскольку формирование отдельных элементов выполняется на земле. В таком случае удастся выполнить узловое соединение быстрее и точнее.

Этапы создания блочной мансардной конструкции:

1. Первый шаг — изготовление рамы стенок конструкции. В модульном варианте продольные брусья заменяют прогоны и лежни. Эти детали вместе со стойками нужно разместить на ровной свободной площадке. Теперь выполняется разметка гнезд под опоры. По линиям нужно сделать пропилы, создав тем самым пазы.
2. На стойках нужно вырезать шипы. Их размер такой же, как глубина и диаметр гнезд.
3. Затем нужно прикрепить продольный брус к вертикальным стойкам. В итоге образуется две модульные рамы, которые выступают в качестве стенок мансарды.
4. Рамы нужно транспортировать на крышу и заместить по линии разметки. Для временного закрепления подойдут распорки. А уже затем все соединяется на скобки.
5. На краях балок нужно проделать отверстия стамеской, в которые будут вставлены стропила. Они должны образовывать одну линию. Лучше всего выполнить разметку бензопилой (слабая линия), а потом уже их разработать при помощи стамески.
6. Сборка верхнего яруса конструкции производится на земле, для начала необходимо проверить соответствие каркаса заготовкам. Более точную подгонку удастся совершить, если прибить к торцу крыши сооружения доску. Причем один ее край должен быть в месте центральной стропильной системы для двухскатной мансарды. Основание верхнего треугольника конструкции в данном случае является растяжкой. Его длину можно определить, если замерить расстояние между внешними вертикальными плоскостями рам.
7. Затем идет соединение верхних стропильных ферм. Конструкцию рекомендуется укрепить дополнительным ригелем, а также установить деревянную накладку на коньковый узел мансардной кровли.
8. Еще на земле нужно выполнить заготовки стропильных ног и приложить к раме. Затем их нужно прихватить струбциной и выполнить разрез. Резать нужно только верхний скос. При этом нужно помнить, что он ляжет на стойку стенки и на растяжку верхних ферм.
9. Нижнюю стропилину временно фиксируем на торце. Затем нужно выполнить разметку шипов под гнезда балки в ее нижней пятке. По линии разметки выполняем разрез.
10. Транспортируем наверх мансардную ферму верхнего яруса вместе с нижними стропилами. Вначале выполняется монтаж фермы на верхнюю обвязку стен. Для их крепления используются скобы. А затем уже идет монтаж стропильной системы мансардного этажа нижнего яруса. Они фиксируются на балки перекрытия тоже с помощью скоб.

Дальнейшие этапы постройки модульной крыши делаются по стандартным принципам. Подробнее обо всем можно узнать, если изучить чертежи мансардного сооружения. Выполнение соединения врубкой вполдерева позволяет усилить каркас, сделав его более прочным и жестким. Для такого сооружения не потребуются дополнительные подкосы, что облегчает процедуру монтажа.

Основной недостаток — громоздкость конструкции. Модули сооружения довольно тяжелые, их трудно перемещать на крышу. Для выполнения задачи потребуется специальная техника либо не менее четырех человек.

Стоит помнить, что перед началом работы нужно составить чертеж стропильной системы мансардной крыши. В таком случае получится избежать множества проблем при изготовлении конструкции.

Дощато-гвоздевая стропильная система двухскатной крыши

Неразумно возводить громоздкую мансарду над маленьким домом. Но есть отличный вариант рационального использования пространства на небольшом участке. Можно реализовать легкую дощато-гвоздевую наслонную конструкцию. Это довольно экономичный вариант, поскольку в нем не задействован цельный брус.

Опорные элементы формируются из двух досок, соединенных дистанционными отрезками бруска. Конструкция получается со свободными нишами, поэтому она довольно легкая. Ветровые схватки позволяют укрепить сооружение и придать пространственной жесткости, они соединяют опоры со стропилами. Обрешетка послужит дополнительным усилением конструкции, сделав его более надежным.

Простой вариант разработки чертежей макета стропил

Наличие макета — один из факторов успешного выполнения работы. Стоит понимать, что не получится взять типовой проект и использовать его для Вашего дома. При отсутствии документов рекомендуется самостоятельно составить технический набросок крыши, в нем нужно учесть, в том числе и высоту потолков в стропилах мансарды.

Рекомендации по разработке макета:

• Необходимо соблюдать пропорции, несоразмерно большая мансарда сделает дом внешне непривлекательным, по форме похожим на гриб.
• Нельзя забывать, что нижний ярус мансардной конструкции строится на наслонных стропильных ногах, которые визуально занижают свес, при этом перекрывая верх некоторые окна. Иллюзию можно частично устранить, если делать конструкцию по схеме мансардной крыши с выносными стропилами.
• Высота нижнего яруса мансардной конструкции не должна быть слишком маленькой. Ведь по ней планируется свободное перемещения людей. Поэтому нужно верно выбирать высоту мансардных стенок.

Лучший способ определения пропорций — шаблонно-макетный вариант. На ровной свободной площадке нужно разложить доски таким образом, чтобы они по контуру повторяли чертеж ломаной мансардной крыши. Затем остается только менять углы, двигать отдельные элементы, пока не выйдет оптимальная конфигурация. Теперь надо только скрепить конструкцию гвоздями и совершить все замеры. Их получится использовать при изготовлении заготовок и шаблонов.

Ломаная крыша своими руками: стропильная система, фото

Содержание

1. Из каких частей состоит ломаная мансарда?
2. Технические требования к ломаной крыше
3. Разновидности стропильных систем
4. Расчет ломаной крыши
5. Какие материалы нужно подготовить?
6. Монтаж крыши
7. Монтаж мауэрлата
8. Монтаж балок перекрытия
9. Монтаж стоек
10. Установка затяжек
11. Установка стропил
12. Изоляция конструкции

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Пользователи часто ищут:

• Кобылка в стропильной системе
• Как определить расстояние между стропилами

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
• кровельный материал должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
• мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
• для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

• лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
• древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
• материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м³.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

мансардная крыша — Эндрюс Кровля

Метки:
Плоская крыша, крыша с малым уклоном, мансардная крыша, кровельное покрытие, водосточная система, гидроизоляция, конструкция крыши, обшивка, крыша с крутым уклоном, проходимая поверхность крыши

Категория: Эндрюс Кровля, Коммерческая кровля, Плоская крыша, Жилая кровля, Монтаж крыши, Информация о кровле

Кровля 101: Крутой скат против малого уклона

Все крыши можно разделить на две категории: крутые и пологие. Крыши с малым уклоном становятся все более популярными в жилых домах благодаря их чистому, современному дизайну и возможности размещения патио, садов и многого другого.

Важно понимать разницу между ними при определении типа конструкции, которую необходимо установить, заменить или отремонтировать, или при выборе подходящих кровельных материалов.

Крутой скат
Крыши с крутым скатом технически представляют собой любые крыши с уклоном 25% и более. Они состоят из пяти основных компонентов:

1. Кровельное покрытие — это может быть черепица, черепица, шифер, кедровая крошка или металл, а также подстилающий слой, который находится под ними для защиты обшивки от непогоды.
2. Обшивка – это доски или листовые материалы, которые непосредственно крепятся к стропилам крыши, образующим линию крыши. Этот материал должен быть покрыт подкладочным материалом и кровельным материалом (см. выше), чтобы сохранить структурную прочность.
3. Конструкция крыши относится к стропилам и фермам, которые конструктивно поддерживают обшивку крыши. Это обрамление линии крыши, которая является частью каркаса дома.
4. Обшивка обычно представляет собой листовой металл, который устанавливается в любой точке крыши, где есть стыки, желоба, вентиляционные отверстия или дымоходы. Они служат для предотвращения просачивания воды в этих уязвимых местах.
5. Дренаж является важным компонентом общей конструкции крыши. Это гарантирует, что вода сливается с крыши таким образом, чтобы ни в коем случае не ставить под угрозу конструкцию. Дренаж необходимо учитывать при проектировании планировки, формы и уклона любой конструкции крыши.

Малый уклон
Во всех смыслах крыша с малым уклоном обычно плоская, но технически это относится к любой крыше с уклоном от 0% до 24%. Они также состоят из тех же пяти основных элементов, но в деталях несколько отличаются.

1. Кровельное покрытие для крыш с малым уклоном часто состоит из однослойной мембраны, такой как TPO, E.P.D.M., модифицированный битум или ПВХ. Также часто можно увидеть так называемые «застроенные системы», которые состоят из нескольких слоев листовых материалов и асфальта, часто покрытых гравийным покрытием. Другие варианты материалов включают распыляемую пену или металл. Все материалы требуют прокладки между ними и кровельным покрытием.
2. Обшивка для крыш с малым уклоном может немного отличаться от покрытия для крутых скатов. Есть некоторые конструкции с основными деревянными досками, такие как жилые дома, но вы также можете увидеть металл, бетон, гипс, тектум и другие волокнистые материалы.
3. Конструкции крыши с малым уклоном концептуально одинаковы — стропила, фермы и балки, поддерживающие обшивку, но материалы здесь также могут различаться и могут быть стальными, деревянными или бетонными.
4. Оклад не сильно отличается от установки на крутом склоне и служит той же цели для предотвращения просачивания воды в уязвимых местах.
5. Водоотвод для крыш с малым уклоном имеет решающее значение, так как его базовая конструкция не пропускает воду, как это происходит с крышами с крутым уклоном. Для крыш с небольшим уклоном и любым уклоном могут быть эффективными желоба, внутренние водостоки и водосточные трубы. Для действительно плоских крыш необходимо принимать во внимание особые проектные решения, и такие варианты, как изоляция ступенчатого ската, могут быть более безопасным выбором.

Любая крыша может иметь свои проблемы. Очевидно, что более крутые склоны более трудны для доступа, а для крутых крыш с черепичной крышей им будет труднее бороться с гравитацией с течением времени. Например, на крышах с мансардной черепицей с возрастом иногда прорываются гвозди. С другой стороны, более низкие откосы, по которым можно ходить и покрытые гонтом, но все же имеющие уклон, который соответствует спецификациям производителя гонта для укладки гонта, могут создавать большие проблемы из-за попадания дождя под гонты с ветром, скопления мусора, необходимости дополнительных барьеров. для защиты, такой как ледяной и водяной щит и т. д.

Любое твердое кровельное решение, будь то для дома или коммерческого здания, должно сбалансировать все пять этих компонентов. В Andrews Roofing мы в равной степени обращаемся к каждому из этих компонентов, консультируясь с клиентами и оценивая потребности в кровле. Хотя кровельное покрытие может иметь наибольшее визуальное воздействие, мы понимаем, что все, что находится под ним, не менее важно. Если у вас есть вопросы о том, какой тип крыши идеально подходит для вашей конструкции, или если вам нужно отремонтировать или заменить крутую или пологую крышу, свяжитесь с Andrews Roofing. У нас есть многолетний опыт в строительстве как коммерческой, так и жилой кровли в Хэмптон-Роудс, и мы будем рады выйти и дать вам оценку и профессиональные рекомендации.

подробнее

Ломаная крыша мансарды своими руками: полезные тонкости

Непростая конструкция мансардного окна делает ее несложной задачей. Но усилия оправдываются тем, что в результате получается очень красивая и практичная конструкция. Пространство под крышей можно использовать как жилое помещение. Главное правильно составить проект и выбрать качественные материалы Как для возведения кровельной системы, так и для кровельного покрытия.

Ломаная мансарда: чертеж будущей конструкции

Начать работу без этапа проектирования ни в коем случае нельзя. Кроме того, не каждый дом подходит для крыши такого типа. Его ширина должна быть достаточно большой. Гармоничный ломаный мансардный мансардный люк своими руками получится только при основании не менее шести метров. Предварительно рассчитайте параметры всех необходимых элементов, чтобы при их сборке можно было собрать в готовые модули. Сборка стропильной системы из этих заготовок выполняется проще и быстрее.

Составные элементы конструкции

Вам понадобится качественная, негорючая древесина для изготовления таких элементов, как мауэрлат, стропильные ноги, раскосы, рейки с контрольной решеткой, конек. Желательно выбирать дерево хвойных пород. Для ригелей, стропил и мауэрлата понадобится брус, а для остальных элементов придется обзавестись обрезной доской. Кроме того, для обрешетки потребуются небольшие деревянные рейки. Для крепежа потребуются стальные скобы, оцинкованные саморезы и скобы. Наконец, следует подумать о материале для кровли, а также об утеплителе и теплоизоляционных слоях.

Чечевицеобразная мансардная крыша своими руками: начинаем строительство

Работа начинается с расположения по периметру мауэрлатной конструкции. Он фиксирует боковые элементы стропильной системы. Они соединены коньком и верхними секциями. Углы конструкции усилены плотной фанерой. После этого приступают к установке остальных стропильных ног совместно с раскосами и вертикальными подкосами, обеспечивающими жесткость конструкции. Следующим этапом будет прогрев. Сломанную мансардную крышу необходимо тщательно утеплить, а также гидро- и пароизолировать. Тогда помещение будет защищено от конденсации влаги и утечки тепла.

Завершающий этап

От выбора кровельного материала зависит, как будет выглядеть ваша ломаная мансардная крыша. Не каждый материал заставляет вас приложить руки. Например, керамическая плитка требует значительного опыта в кровельных и отделочных работах. Удобнее всего использовать ондулиновую или битумную черепицу. Эти материалы достаточно прочны и доступны по цене, а с установкой справится даже новичок. Чуть сложнее отделывать крышу мягкой черепицей. Для устройства других видов покрытия лучше воспользоваться услугами квалифицированного специалиста, чтобы обезопасить себя от протечек и ошибок.
